Особенности функционирования
Для начала коротко рассмотрим принцип работы механизмов, чтобы в дальнейшем было понятнее, из-за чего происходит неравномерный износ.
Дисковые тормозные механизмы становятся все более распространенными и выпускается немало авто, у которых такой тип установлен на всех колесах.
Принцип действия этих механизмов достаточно прост. Над тормозным диском, установленном на ступице, располагается суппорт, имеющий П-образную форму.
В его конструкцию входит поршень рабочего цилиндра. Между выступами суппорта и диском расположены две колодки.
При нажатии на педаль тормоза, жидкость выдавливает поршень, и он начинает прижимать одну колодку.
При этом появляется противодействующее усилие, которое заставляет суппорт сместиться по направляющим. За счет этого перемещения осуществляется прижатие второй колодки.
Барабанные механизмы сейчас все меньше используются и ставятся они только на заднюю ось.
Здесь принцип функционирования еще проще: в рабочем цилиндре установлено два поршня, которые при выходе из цилиндра прижимают каждый свою колодку к барабану.
Стоит отметить, что один из видов неравномерного износа тормозных колодок присутствует постоянно и он считается нормальным.
Речь идет о том, что на передней оси элементы стираются более интенсивно, чем на задней.
А если взять авто, у которого сзади установлены барабанные тормоза, то разница в скорости износа – очень существенна.
Более быстрое стирание колодок, установленных на передней оси, обусловлено тем, что нагрузка на них выше, поскольку при торможении происходит смещение массы авто вперед.
В результате именно они выполняют основную работу, но из-за этого и стирание их сильнее.
Доказательством этого является тот факт, что задние колодки меняются в два, а то и три раза реже, чем передние.
Устройство главного цилиндра
Принцип действия и устройство главного тормозного цилиндра схож с главным вальцом сцепления, учитывая, что во многих автомобилях один механизм выполняет двойную функцию. Но во многих автомобилях в тормозном вальце расположены два поршня для работы переднего и заднего или левого и правого контура, в зависимости от марки машины.
Произведя разборку главного тормозного цилиндра можно увидеть такие основные запчасти:
1, 2 — Крышка бачка с прокладкой. 3 — Бачок главного тормозного цилиндра. 4 — Втулки под перепускной штуцер. 7 — Корпус бачка. 10, 28 — Возвратные пружины. 12, 26 — Внутренние манжеты. 13, 25 — Перепускные клапаны. 14 — Поршень, включающий передние тормоза. 15, 16 — Наружные манжеты переднего привода тормозов. 20, 22 — Наружные манжеты заднего привода тормозов. 24 — Поршень, отвечающий за работу задних тормозов.
Как работает дисковый тормоз
Работу дискового механизма можно описать поэтапно.
Водитель нажатием на педаль создает повышенное давление внутри шлангов гидравлической тормозной системы (ГТС). ГТС – это герметичная система трубопроводов, где сигнал от педали до механизмов торможения передается при помощи жидкого компонента. Соответствующий шланг подведен к рабочему цилиндру суппорта.
Жидкость приводит в движение поршень, который сдвигается и входит в контакт с колодкой. Она прижимается к ротору и за счет трения снижает его обороты. Жесткое крепление диска к колесу позволяет произвести остановку либо снизить скорость транспортного средства.
Описание и проверка сцепления
Описание и проверка сцепления
Модели с РТ оборудованы однодисковым сцеплением сухого типа с диафрагменной пружиной.
Компоненты типовой сборки сцепления
| 1 – Нажимной диск 2 – Диск сцепления 3 – Рычаг включения 4 – Выжимной подшипник 5 – Палец с шаровым наконечником 6 – Крепежная пружина рычага |
Сцепление приводится в действие с помощью системы гидравлики.
При выжимании педали сцепления гидравлическая жидкость (под давлением, создаваемым главным цилиндром сцепления) передает мощность исполнительному цилиндру. Поскольку исполнительный цилиндр соединен с вилкой выключения сцепления, эта вилка приводит выжимной подшипник в соприкосновение с лепестками нажимного диска, выводя из зацепления диск сцепления.
Гидравлическая система регулирует сцепление автоматически, поэтому никакой дополнительной регулировки привода или педали не требуется, если только Вы не заменяли главный цилиндр сцепления и/или толкатель.
В процессе работы с инструкциями иногда могут возникать проблемы с терминологией, относящейся к компонентам сцепления, т.к. разные производители, продавцы в магазинах автозапчастей и продавцы автомобилей называют одни и те же детали по-разному. Например, ведомый диск называют еще и диском сцепления, и фрикционным диском; исполнительный цилиндр иногда называют рабочим цилиндром, и т.д.
Компоненты с явными повреждениями следует заменять, но для случаев, когда причина отказа системы не столь очевидна, ниже приведены несколько предварительных диагностических проверок.
|
Обслуживание тормозных дисков и колодок
Тормозные диски, как и колодки, изнашиваются по следующим причинам:
- Особенности вождения.
- Качество дорог.
- Интенсивность и время эксплуатации.
- Изначальное невысокое качество изделий.
О необходимости заменить диск свидетельствует повреждение детали, увеличение тормозного пути, снижение уровня тормозной жидкости, биение диска при торможении.
Истирание колодок можно заметить при осмотре тормозных узлов (толщина 2-3 мм), при наличии скрипа и в случае оповещения на приборной панели, если изделие оснащено датчиками.
Как правило, передние колодки при более высокой нагрузке изнашиваются сильнее задних. Замену деталей следует производить одновременно на колесных парах.
Как сделать из неработоспособного поршня тормозного цилиндра, работоспособный?
1) В самом начале операции, вам нужно будет снять колесо с автомобиля.
Примечание!
Когда кстати будете снимать колесо с автомобиля, попробуйте его крутнуть когда оно будет находиться в воздухе, если он будет тормозить тогда у вас действительно пришёл в негодностью какой то поршень!
2) После того как у вас колесо будет снято, сразу же снимите вслед за ним суппорт с автомобиля для того чтобы достать из него тормозной поршень который не работает. (О том как снять тормозной суппорт на передне-приводных автомобилях, см. в статье: «», а о том как снять данный суппорт на классике, смотрите «»)
3) Теперь когда суппорт будет снят с автомобиля, вам нужно будет разыскать тиски, либо очень сильный компрессор, для того чтобы извлечь поршень из тормозного цилиндра, так вот если у вас будут тиски, тогда подойдите к ним и зажмите сам поршень а за суппорт после того как зажмёте поршень тяните при этом, и тем самым поршень снимется со своего установочного места.
Примечание!
В том случае если у вас не будет тисков, тогда возьмите в руки компрессор или же ещё что ни будь, где воздух может выходить под давлением и тем самым засуньте шланг от компрессора в небольшое отверстие суппорта, а именно туда куда у вас подсоединяется сам тормозной шланг и после этого включите компрессор и поршень вылетит из своего установочного места!
4) Далее возьмите снятый поршень в руки и осмотрите его, если вы обнаружите на нём следы ржавчина как показано стрелкой на фото ниже, тогда их придётся удалить при помощи какого ни будь химического средства либо же при помощи ещё чего ни будь (Хороший пример очищения поршня от ржавчины, показан в одном из видео-роликов чуть ниже), а после того как ржавчина будет удалена осмотрите ещё и в добавок сам тормозной суппорт и в завершение соберите все ранее снятые детали в обратном порядке снятию и в самом конце проверьте их работоспособность.
Примечание!
Всё же новый поршень стоит в магазине на наши отечественные автомобили не слишком дорого, поэтому если у вас будет возможность тогда всё же лучше замените его на новый а старый выбросите, потому что кто знает через какое время он начнёт снова гнить, может он даже недели не продержится и тем самым вам опять придётся разбирать всю тормозную систему, и да кстати если будет на нём порвал пыльник тогда такой поршень уже обязательно вам нужно будет заменить на новый, так как во внутреннюю часть уже попала грязь и вывести её оттуда вряд ли удастся, да тем более там ещё будет смазка, поэтому как говориться сами решайте ремонтировать поршень или же менять на новый!
Дополнительный видео-ролик:
Если вы хотите знать о том как извлечь поршень из тормозного цилиндра на передне-приводных автомобилях на примере ВАЗ 2109, тогда просмотрите чуть ниже видео-ролик, в котором это всё подробно объясняется:
Когда менять тормозные диски
Совместно с дисками изнашиваются и тормозные колодки. Их нужно менять чаще, потому что оснащены накладками из более мягкого материала. Существуют определенные сроки износа для дисков и колодок, которые зависят от интенсивности эксплуатации тормозной системы и производителя. В среднем тормозные диски служат до 120-140 тыс. км пробега, а колодки нужно менять через 30-60 тыс. в зависимости от типа материала накладки. На многих современных деталях производители предусматривают специальные метки, по которым можно определить степень износа и необходимость в замене.
Как проверяется износ тормозного диска
Ресурс тормозных дисков достаточно большой по сравнению с колодками. Это объясняется типом материала, из которого они изготовлены. Существует несколько способов контроля степени выработки тормозных этих деталей системы торможения:
- Контрольные метки. Чтобы не мучиться с измерением толщины изделия, производитель выполнил на поверхности диска специальные проточки определенной глубины. Когда их уже не будет видно, то это и является индикатором сильного износа. Такую деталь нужно менять.
- Измерение размерам. Допустимая толщина диска указывается в паспорте на автомобиль, поэтому возьмите книгу для поиска этой информации. Критическим он считается, если толщина уменьшилась на 3 мм. Например, одинарный диск изначально имеет толщину 16 мм и 13 мм – это уже большой износа, так как у него снизилась прочность как минимум на 5%.
- Любые дефекты на поверхности и на торце изделия. Тормозные диски ходят долго, но проехав по песку или гравийной дороге можно испортить их за одну поездку. Глубокие царапины, сколы и тем более трещины – все это индикаторы аварийного состояния, поэтому срочно нужно обратиться в сервис и выполнить их замену.
Биение при торможении. Это также очень опасное состояние, так как на неровной дороге автомобиль может занести.
Как определить износ тормозных дисков
Минимальная толщина тормозных дисков не должна быть меньше 90% от первоначального состояния. Например, износ считается критическим, если толщина кромки менее 13 мм и сверхаварийным при 12 мм, если в новом состоянии она составляет 16 мм
Это важно понимать, так как в таком виде прочность элемента сильно уменьшена и вероятность аварии велика
Допустимый износ тормозных дисков
Допустимый износ тормозных дисков зависит от его начального размера. Каждый производитель указывает эту информацию в описании, также ее вы можете найти в паспорте, найдя артикул запчасти
Важно соблюдать регламент и производить замену своевременно
Предельный износ тормозных дисков
Износ тормозных дисков должен быть равномерным и в среднем составляет 120 тыс. км. При аккуратной езде срок службы увеличивается до 150 тыс. км, но не более. Это зависит от твердости металла. Чем он тверже накладок на тормозных колодках, тем реже придется их менять. Начальная толщина тормозного диска бывает разной в зависимости от марки автомобиля. Например, на Шевроле Авео в новом состоянии толщина составляет 26 мм, а критическим износом считается при 23 мм. Изношенный тормозной диск опасен тем, что истертая часть металла исчезла вместе с прочностью изделия. Чем он тоньше на каждый мм, тем опаснее передвигаться на этом автомобиле.
Когда нужно протачивать тормозные диски
Процедура проточки тормозных дисков пользуется широкой популярностью, потому что она стоит дешевле, чем покупка новых запчастей. Но стоит ли ее выполнять, если износ слишком велик. Когда она выполняется и каковы особенности процесса?
Проточка дисков больше популярен на авто Газель, потому что это коммерческая машина, которая должна работать и все стремятся как можно меньше вкладывать в нее денег для ремонта и обслуживания. К ней прибегают в том случае, если толщина еще не критическая, а поверхность поцарапалась после езды по песчаной дороге. Мелкие камешки и песок очень сильно царапает поверхность изделия и в особо тяжелых ситуациях может привести к серьезным повреждениям
Важно, после снятия некоторого слоя металла еще должен оставаться максимально допустимая величина износа, то есть не менее 90% от начального состояния
На самом деле меняют тормозные диски по-разному. Кто-то рискует, но если дело касается коммерческого транспорта, то следует отнестись более ответственно, так как на нем часто развозят людей по городу. Одновременно с дисками происходит и износ тормозных колодок, при этом они истираются чаще. За один цикл смены дисков может быть до 5-6 смен колодок.
Кривые тормозные диски симптомы
P.S. В поиске я честно искал но ничего такого не нашел. В подвеске ничего не дребезжит, сайлентблоки почти новые. Диски колодки не левак точно. Насилия над машиной не совершалось мои домыслы — ступица — резина фиговая, став лучшую импортную, Мишлен там (никогда не экономьте на резине!!) — тормозные колодки фиговые, поставь оригинал
Ну резина у нас только импортная у меня как раз мишелин новый. а что со ступицей?? и как обьяснить что после замены все было ок
ступица кривая мб. посадочные места диска и ступицы придут Атцы форума с утра, они скажут еще что нибудь очень полезное
PS. Если тормозные колодки дешевенькие стоят — на 90% из за них.
очень не любят фольксвагены, когда на них всякое гуано ставят вместо норм запчастей, это я уже по себе понял Скупой платит дважды
Диски Брэмбо колодки текстар, это оба достаточно приличных бренда. Когда диски ставили ступицу пошкурили.
Было похожее, уже даже записался на проточку дисков. Когда подняли машину выяснилось, что я поймал строительный дюпель в заднее колесо (А ПРОВЕРЯЛИ ВСЕ ВРЕМЯ ПЕРЕДНИЕ). Мало вероятно, что твой вариант Балансировку колес проверяли несколько раз в разных сервисях все ок. но как увариант высказал
Спасибо за внимание
Добавлено спустя 1 минуту 52 секунды:
Диски Брэмбо колодки текстар, это оба достаточно приличных бренда. Когда диски ставили ступицу пошкурили. Тоже самое стоит, и тоже шкурили ступицы. Т олько резина Данлоп летом.
Замена неисправного цилиндра тормозов
Схема замены в семействе ВАЗ практически одинакова для цилиндров обоих контуров с мелкими различиями.
https://youtube.com/watch?v=L2g6UNlz_7s
Изначально нужно приготовить необходимые ключи и подходящие по размеру патрубков заглушки. Сняв колесо и открутив патрубки, для предотвращения утечки жидкости надеваем на них заглушки. Открутив соответствующие гайки, демонтируем старый цилиндр и на его место ставим новый, производя сборку в обратном порядке. Если после замены, сборке колеса мешают слишком разведенные колодки, можно подпилить концовки колодок, только не переусердствуйте, это может сказаться на работе ручного тормоза.
После любых манипуляций с системой тормозов требуется ее прокачка согласно схеме.
Диагностика рабочего тормозного цилиндра
О том, что приближается ремонт рабочего тормозного цилиндра, автомобилисту расскажут такие признаки:
- Неравномерное срабатывание колес при торможении, следствием чего может стать занос авто. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха.
- Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков.
- Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.
Изначально также может помочь исправить эти проблемы полная замена гидравлической жидкости или прокачка системы тормозов. Если эти действия не привели к положительному результату, требуется отремонтировать рабочий тормозной цилиндр, благо в продаже есть ремкоплект рабочего тормозного цилиндра, в набор которого, в зависимости от марки авто, входят: манжеты, поршень, пыльник и прочие составляющие.
5.1.8. Проверка главного цилиндра привода сцепления на стенде
ЗАДНЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
Схема проверки состояния заднего уплотнительного кольца на герметичность
| 1 – главный цилиндр; 2 – сосуд; 3 – переходник с уплотнителем; 4 – манометр; 5 – тройник; 6 – регулировочный винт; А – воздух от компрессора; |
В – выпуск воздуха
Проверка на герметичность
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите главный цилиндр на стенд (см. рис. Схема проверки состояния заднего уплотнительного кольца на герметичность), обеспечив при этом хорошее уплотнение между фланцем цилиндра и привалочной плоскостью стенда. |
| 2. Присоедините к цилиндру сосуд 2 с жидкостью для гидропривода. |
| 3. Откройте кран сжатого воздуха при отвернутом регулировочном винте 6, затем медленно закрывайте регулировочный винт до выхода воздуха из сосуда 2. |
| 4. Проверьте по манометру давление воздуха, которое должно быть не менее 0,05-0,08 МПа (0,5-0,8 кгс/см2). При меньшем давлении замените заднее уплотнительное кольцо. |
ПЕРЕДНЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
Схема проверки состояния переднего уплотнительного кольца на герметичность
| 1 – винт для прокачки; 2 – кран; |
3 – манометр с ценой деления 0,2 МПа (2 кгс/см2);
4 – манометр с ценой деления 0,005 МПа (0,05 кгс/см2); 5 – сосуд; 6 – толкатель;
7 – главный цилиндр
Проверка на герметичность
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите главный цилиндр на стенд и соедините его с сосудом, заполненным жидкостью для гидропривода, и с манометрами (см. рис. Схема проверки состояния переднего уплотнительного кольца на герметичность). |
| 2. Закройте кран манометра 3 и, передвигая толкатель главного цилиндра, обеспечьте стабильное давление 0,2 МПа (2 кгс см2). |
| 3. При закрепленном толкателе и отсутствии подтекания жидкости давление должно оставаться постоянным в течение 2 мин. |
| 4. Закройте кран манометра 4 и откройте кран манометра 3. Передвигая толкатель, установите по манометру стабильное давление 10 МПа (100 кгс/см2). |
| 5. При закрепленном толкателе и отсутствии подтекания жидкости указанное давление должно оставаться постоянным не менее 2 мин. В противном случае переднее уплотнительное кольцо замените. |
Ремонт тормозного барабана
Помимо колодок, большая нагрузка идет и на барабаны. Как следствие, они покрываются бороздками, буртиками, неровностями. Такие дефекты значительно увеличивают тормозной путь, способствуют скорому износу элементов системы, становятся причиной неприятного шума при движении.
О том, что с барабанами не все в порядке, можно заметить по следующим признакам:
- Вы ощущаете «биение» в зонах педалей и руля.
- Торможение сопровождается шумами.
- При замедлении автомобиль вибрирует.
- Тормозной путь увеличивается.
О том, что барабанам нужен ремонт, можно узнать по небольшому тесту: ведите машину на небольшой скорости — если авто будет трясти, а его корпус станет вибрировать, то проблема есть. Компонентам тормозной системы понадобится замена или более экономная альтернатива — проточка. Чтобы такое восстановление было возможным, толщина барабана должны быть в нормальных пределах — ведь на станке поверхностный железный слой будет сниматься в целях выравнивания детали.
Сначала мастер снимает примерно 0,5 мм металла, чтобы определить степень изношенности барабана. Затем переходит к процедуре сглаживания поверхности, результат которой — удаление следующего слоя в 0,25 мм. Завершается работа шлифовкой детали.
Современная проточка барабанов тормозной системы отличается целым рядом плюсов:
- Новые станки способны, благодаря прерывистой подаче, произвести цилиндрическую, а не винтовую проточку.
- При проведении ремонта накладки не переместятся в сторону.
- Не будет стука в колодках.
- Из-за появления грубой поверхности возрастет скорость притирок барабанов и накладок.
- Проходит факультативное шлифование.
- На современных станках можно сделать большее число подач, что увеличит скорость проточки на 60 %.
Как работает главный цилиндр
В корпусе один за другим расположены 2 поршня. Когда водитель жмет на педаль тормоза, усилие через шток передается на первый поршень, который сдвигается вперед. За счет этого сжимается тормозная жидкость, тем самым формируя давление в первом тормозном контуре.
Также первый поршень проталкивает вперед второй поршень. Данный поршень создает давление во втором контуре. В отсеки, которые появляются при движении поршней внутри корпуса, поступает жидкость из компенсационного бачка.
После отпускания педали тормоза возвратные пружины возвращают поршни в исходное положение, давление внутри цилиндра снова выравнивается за счет тормозной жидкости в бачке. Данная схема работы ГТЦ позволяет очень быстро передать усилие через практически несжимаемую тормозную жидкость на каждый из тормозных цилиндров на колесах.
Кстати, компенсационный бачок тоже имеет две секции. Если возникнут протечки, жидкость останется, как минимум, в одной секции. Внутри бачка дополнительно стоит датчик уровня тормозной жидкости. При сильном снижении уровня на панели приборов загорается соответствующий индикатор. Для повышения надежности на некоторых ГТЦ используют сразу два бачка.
Когда не стоит обтачивать диски
В случае с тормозными дисками существует понятие минимальной толщины. Выходить за рамки этих значений категорически не рекомендуется.
На минуту следует представить, что автомобилист сточил больше, нежели предусмотрено конфигурациями диска и рекомендациями по его эксплуатации.
В такой ситуации ожидаются такие изменения:
- повышается хрупкость металла;
- диск быстрее нагревается в процессе торможения;
- при резком температурном перепаде диск поведёт;
- есть вероятность раскола, поломки, образования трещин.
Как результат, при торможении на скорости колесо может резко заблокироваться. Не сложно представить возможные последствия.
Не стоит полагаться полностью и на мастеров. Некоторые из них знают, что диск обточке уже не подлежит, свой ресурс он израсходовал. Но чтобы заработать деньги, он соглашается взяться за работу, не уведомив о возможных рисках автовладельца.
Принципиальное устройство
В своей работе системные тормоза объединяет такие необходимые устройства:
- Тормозной привод.
- Тормозной механизм.
Механизм необходим для генерации момента тормоза, что нужен для замирания машины в необходимый момент. На всех автомобилях ставятся фрикционные устройства, действие которых основано на силах трения. Ставятся такие механизмы в контакте с колесом машины, чтобы непосредственно гарантировать его замедление. В зависимости от модели автомобиля и его конструкционных особенностей могут использоваться барабанные и дисковые тормозные механизмы. В любом из них есть подвижная часть, а есть неподвижная. Хорошим примером для практического разбора этого варианта могут стать автомобили классической серии ВАЗ, где на передней оси установлены дисковые тормоза, а на задней барабанные. В качестве подвижной части используется либо барабан, либо диск. Неподвижная часть — это колодки для дисковых тормозов и фрикционные ленты для барабанов. Но на всех машинах, выпускающихся сегодня обычно устанавливается только дисковый вариант.

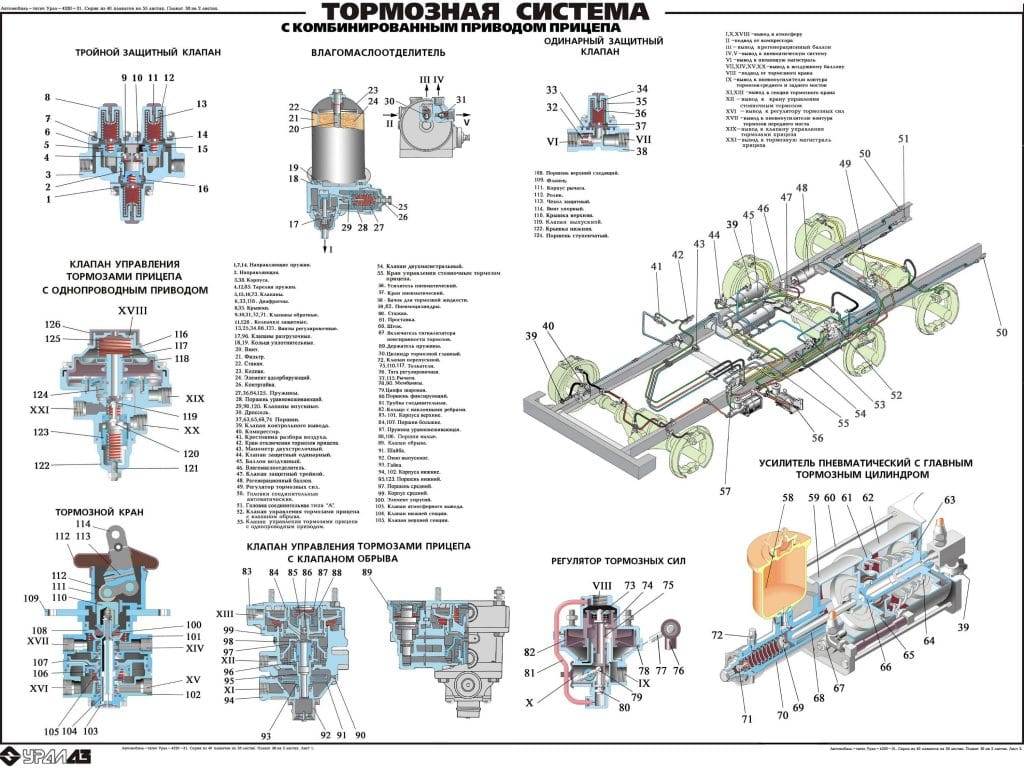

Тормозной привод необходим для приведения в действие механизмов, что описаны выше. В современных автомобилях чаще всего используют такие приводы:
- Гидравлический.
- Пневматический.
- Электрический.
Механический привод ставят на ручной тормоз, так как там просто тросом затягиваются колодки и фиксируются колеса. Рычаг вручную поднимается вверх и, таким образом, происходит все описанное выше. Пневматический вид привода обычно ставят на грузовики. Он требует особого умения водить машину, примером может стать старые грузовые машины. При езде на нем приходится думать, когда тормозить, а когда лучше и вовсе не разгонятся, потому что если весь воздух выйдет из системы, то автомобиль может потерять способность останавливаться.
Гидравлический способ активации является самым на сегодня востребованным. В этом варианте главным является нажатие на педаль, то есть человек жмет на педаль и создает минимальное усилие, которое сразу же воспринимает вакуумный усилитель. Он же увеличивает давление, чтобы оно было максимальным на тормозных колодках.
Как проявляется биение колеса
На практике водитель чаще всего замечает биение по ударам при движении. Причем бить колесо начинает даже на ровной дороге, и чем выше скорость, тем интенсивнее удары. Во многих случаях бить начинает в руль, который может начать вибрировать. Автомобиль становится менее управляемым. Взаимосвязь скорости и усиления биения объясняется простой причиной. У дисбаланса имеется определенный период, например, два метра. Чем быстрее движется автомобиль, тем чаще повторяется причина биения, соответственно, чем выше скорость, тем заметнее проблема. Также влияет величина разбалансировки. В некоторых случаях может проявляться при торможении. Тут речь идет скорее о статическом дисбалансе колеса. Свидетельством такого часто становится вибрация колес при работе с тормозом. Причиной зачастую становится разрушение подшипников ступицы или проблемы с тормозным механизмом. Отдельно стоит разобрать причины появления разбалансировки. Перечислим основные из них.
- Механические повреждения и деформации деталей подвески. На самом деле колесо состоит не только из диска и покрышки, тут есть ступица, тормозной суппорт и диск. Если они деформированы, это также может вызвать биение.
- Деформация колесного диска. В процессе эксплуатации может происходить изменение геометрии диска.
- Неравномерный износ покрышек. В первую очередь речь идет об износе протектора в пределах одного колеса. Но, на практике встречается еще и проблема с неравномерным износом покрышек на разных колесах одной оси. Если одно колесо имеет износ рисунка больше на 1,5 мм, это также вызовет биение.
- Неправильная замена колеса. На самом деле причина достаточно частая. Водители зачастую при установке запаски окончательную затяжку колеса производят после опускания домкрата. Это может вызывать смещение диска на миллиметры относительно оси, соответственно появляется биение.
Устройство тормозного цилиндра и принцип работы ГТЦ
На подавляющем большинстве автомобилей цилиндры двухсекционные, каждая из секций отвечает за отдельный контур тормозной системы.
Это необходимо для безопасности, так как в случае повреждения эффективность тормозной системы снизится, но работоспособность сохранится.
Устройство главного тормозного цилиндра:
- шток вакуумного усилителя тормозов;
- стопорное кольцо;
- перепускное отверстие первого контура;
- компенсационное отверстие первого контура;
- первая секция бачка;
- вторая секция бачка;
- перепускное отверстие второго контура;
- компенсационное отверстие второго контура;
- возвратная пружина второго поршня;
- корпус главного цилиндра;
- манжета;
- второй поршень;
- манжета;
- возвратная пружина первого поршня;
- манжета;
- наружная манжета;
- пыльник;
- первый поршень.
6.5. Тормозные системы автомобилей МАЗ. Ремонт тормозов. — «ВАЖНО ВСЕМ»
Ремонт тормозов. Наибольшему износу в рабочих тормозах подвержены фрикционные накладки и рабочие поверхности барабанов, а также втулки и шейки разжимных кулаков и оси колодок. Конструкция тормозных механизмов предусматривает легкосъёмный тормозной барабан и возможность визуального определения состояния тормозных накладок через люки в щитах 21 (см.рис.56). Для разборки рабочего тормоза нужно поднять домкратом колесо, снять шину и, отвернув гайки, снять диск со шпилек 19. Затем необходимо два болта М16 ввернуть в демонтажные резьбовые отверстия барабана 29 и равномерным вворачиванием болтов снять барабан. После этого надо снять стяжные пружины 23, отвернуть болт 20 и, отведя колодки 28 от разжимного кулака 24, снять их с осей 22. Разборка тормоза передних колес приведена в разделе «4.4 Передний мост и рулевые тяги. Устройство». Фрикционные накладки подлежат замене, если расстояние от поверхности накладки до головки заклепок осталось менее 1,0мм.
Установку новых накладок и приклепку их к колодкам производят в специальном приспособлении, обеспечивающем плотное прилегание накладки к поверхности колодки. Местный зазор между колодкой и накладкой не должен быть более 0,3мм, форма заклепки, ее размеры, а также размеры отверстия под заклепку в накладке показаны на рис.113. Клепка производится со стороны колодки, прячем головка заклепки должна лежать на оправке, обеспечивающей головке сохранение формы в процессе клепки. Клепка может быть выполнена в тисках с помощью простейшего инструмента. После приклепки накладок колодки в сборе с накладками должны быть обработаны попарно по наружному диаметру до номинального размера, если барабан не растачивался под ремонтный размер. Если же барабан растачивается под один из ремонтных размеров, то колодки в сборе с накладками должны быть обработаны под такой же номер ремонтного размера (табл.13).
Обработка колодок производится на токарном станке с помощью установки Р-114, обеспечивающей правильное расположение пары колодок. Тормозные барабаны при необходимости растачиваются под один из ремонтных размеров, которые указаны в табл.13. Износ шеек разжимных кулаков допускается до диаметра 39,75мм, втулок разжимного кулака — до 40,10мм. При износе этих поверхностей, свыше указанных, шейки наваривают и обрабатывают под номинальный диаметр 40±0,075мм, а втулки заменяют новыми. Износ опорных шеек осей колодок допускается до диаметра 31,88мм. Сборку колесного тормоза производят в порядке, обратном разборке. При установке колодок нужно смазать оси 22 смазкой литол-24 ГОСТ 21150-75.
vajnovsem.ru
Как продлить срок службы
Аккуратная эксплуатация. Специалисты не рекомендуют резкую остановку на длительное время после некоторого количества резких торможений. Поскольку лучше всего диски охлаждаются на ходу, деталь не успеет отдать тепло равномерно и без последствий. Экстремальные тепловые воздействия могут послужить причиной деформации элемента.
К снижению прочности диска приводит и удерживание горячих элементов в сжатом состоянии и после остановки. В месте контакта прекращается теплоотдача, из-за чего страдает материал детали.
Использование последних разработок в производстве фрикционных материалов для колодок. Современные модели в несколько раз снижают процент износа трущихся деталей, а торможение эффективно в любых условиях.
Регулятор тормозных усилий («колдун»).
В большинстве легковых автомобилей регулятор тормозных усилий или «колдун» располагается рядом с задней осью. Его главное предназначение – распределять усилие между передними и задними колесами в момент торможения. Это связано с тем, что при торможении центр тяжести автомобиля устремляется на передние колеса. При этом задние колеса разгружаются. Основное назначение регулятора – препятствовать блокировке задних колес, делая автомобиль более управляемым. Обычно, «колдун» работает по принципу триггера: либо пропускает давление к задним колесам, либо перекрывает его.
Принцип его работы основан на сдвигании клапанов, пропускающих давление жидкости к контурам задних колес при изменении положения кузова автомобиля. Основные неисправности: заклинивание в каком-либо положении. Если регулятор заклинило в открытом положении, либо неисправен/не отрегулирован его рычаг, тогда при торможении блокируются все колеса. В результате чего автомобиль при торможении сносит и уводит в сторону. Заклинивание в закрытом положении, либо поломка / неправильная регулировка рычага влечет полное растормаживание задних колес. Прежде, чем заменять регулятор тормозных сил, необходимо убедиться в его работоспособности.
Для этого задние колеса автомобиля вывешиваются на домкратах или подъемнике. После чего необходимо надавить на рычаг «колдуна» до упора и попросить помощника нажать на педаль тормоза. Если при утопленном рычаге оба колеса можно прокрутить рукой, а после отпускания рычага они блокируются намертво, значит проблема в регулировке самого рычага. Если ничего не меняется и колеса также блокированы или свободно вращаются, проблема заключается в механизме регулятора. Если выявляется заклинивание поршней, поломка возвратных пружин, следы износа и механических повреждений, деталь следует заменить в сборе. Если «колдун» заклинил в результате грязи и отложений, стоит произвести его чистку, промывку и замену резиновых деталей. После ремонта необходимо промыть и удалить воздух из всех магистралей тормозной системы.
