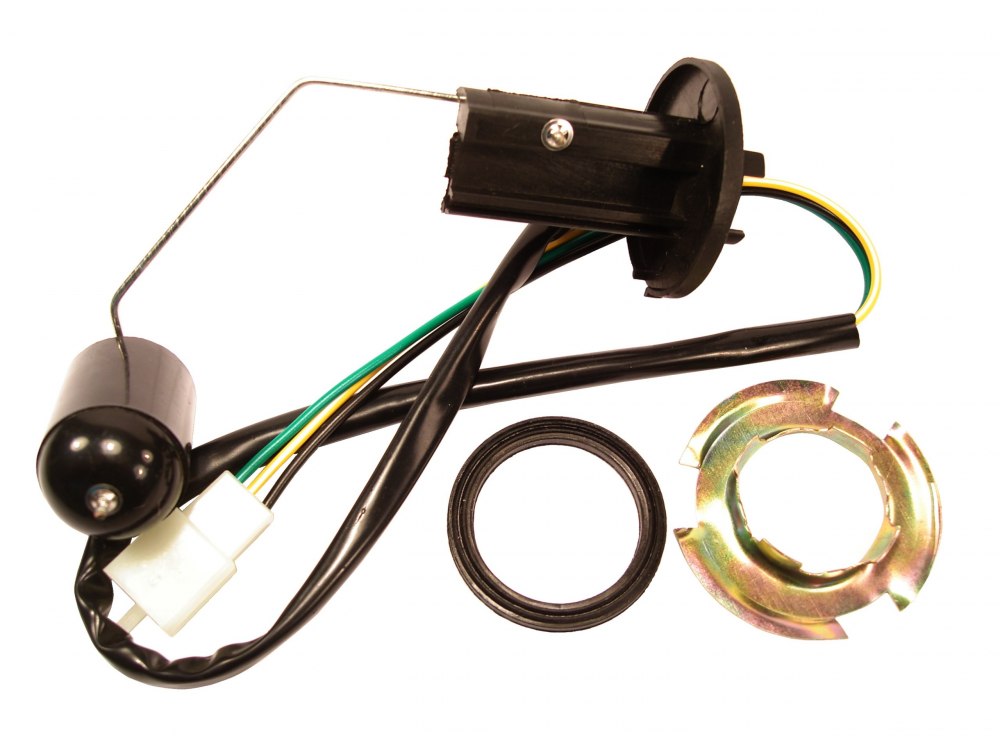

Датчик уровня топлива скутера – проверка работоспособности и точности показаний

Как подобрать подходящий ДУТ

Емкостный и ультразвуковой ДУТы выбираются по следующим параметрам:

• размеры бака (принципиальное значение имеет высота)
• интерфейс подключения

Размеры бака

Для установки емкостного ДУТа важны высота и форма топливного бака. Поэтому стоит уточнить эти параметры у клиента хотя бы примерно.

Длина измерительной части ДУТа должна быть чуть больше высоты бака (если датчик короче высоты бака, то он не сможет измерять малый объем топлива). Излишки измерительной части ДУТа обрезаются в процессе монтажа так, чтобы датчик почти касался дна бака – оставляют 3-4 см для исключения короткого замыкания мусором (стружкой, водой) на дне бака.

Обычно производители ДУТов предлагают датчики с длиной измерительной части от 0,7 до 3 метров, в зависимости от модели устройства. Для баков большинства автомобилей достаточно ДУТа с длиной измерительной части 0.7 метра.

Несколько ДУТов на одной машине

Установка нескольких ДУТов на одно транспортное средство требуется в следующих случаях:

• Несколько топливных баков на одном ТС. Например, на фурах обычно установлено 2 бака, на вездеходах — 3 бака. В этом случае только установка ДУТов во все баки дает полную информацию об уровне топлива. В системе мониторинга информацию можно показывать отдельно по каждому ДУТу или показывать сразу сумму всех показаний.
• Топливный бак имеет сложную форму. Например, это может быть бак с возвышением в центре, образующим два несообщающихся “кармана”. Баки такой формы встречаются на сельхозтехнике. В таком случае установка двух (или более) ДУТов повышает точность измерений. В системе мониторинга показания установленных в один бак ДУТов можно усреднить.

Интерфейс подключения

Если транспорт клиента уже оборудован трекером, то стоит уточнить марку/модель трекера. Без этой информации точно сказать, какой ДУТ можно подключить к имеющемуся трекеру, невозможно. После выяснения названия трекера нужно посмотреть какие его интерфейсы поддерживаются в Navixy. Сделать это можно на navixy.com в разделе “Устройства”. Далее ДУТ подбирается исходя из доступных интерфейсов. При наличии у трекера и цифрового, и аналогового интерфейса (например, это Teltonika FMB 125) стоит рекомендовать установить ДУТ с цифровым интерфейсом (например, RS-485)

Если оснащение трекерами транспорта будет происходить вместе с установкой ДУТов, то стоит рекомендовать трекеры и ДУТы с цифровыми интерфейсами (например, RS-485).

Как функционирует прибор?

Чтобы самому разобраться в проблеме, нужно понимать, как осуществляется замер уровня горючего и передача информации указателю прибора. Схема, реализованная в большинстве транспортных средств, включает следующие основные элементы:

• поплавок, изготовленный из легкого полимера, погружен в бензобак и зачастую совмещен с блоком насоса;
• датчик бензина – потенциометр (иначе – реостат) рычажного типа;
• стрелка указателя со шкалой;
• соединительные провода.

Во многих современных автомобилях к системе подключен электронный блок управления.

Классический реостат представляет собой открытую катушку из проволоки повышенного сопротивления. Рычаг, оснащенный контактом и прикрепленный к поплавку, поднимается либо опускается вместе с уровнем горючего в баке, а контакт перемещается по виткам обмотки. Классическая схема работает просто:

1. Реостат и стрелочный прибор включен в цепь последовательно, оба питаются от автомобильной бортовой сети.
2. При перемещении поплавка с рычагом сопротивление потенциометра меняется.
3. Изменение сопротивления вызывает повышение либо снижение силы тока в цепи, на что реагирует стрелка указателя. Шкала проградуирована по значениям сопротивления, соответствующим наполнению бензобака.

Обновленная версия системы работает с участием контроллера. Стрелка уровня топлива получает обработанный цифровой сигнал от электронного блока, подающего питание на потенциометр. Принцип работы не меняется, но схема позволяет получать более точные показания.

Как узнать реальный уровень топлива в баке при сломанном датчике?

Неисправность датчика, определяющего уровень топлива, не считается серьезной. Однако в пути вызывает некоторые затруднения для автовладельца. Несмотря на то, что транспортное средство беспрепятственно двигается, незнание количества оставшегося горючего приводит к непредвиденной остановке. Поэтому следует понимать, как можно рассчитать уровень топлива в баке автомобиля на определенный момент.

Если анализировать возможные способы, то можно познакомиться и с такими, которые поражают своей изобретательностью. К таким нестандартным методам относят:

1. Определение уровня горючего по звуку работы насоса для закачки топлива. Водители придерживаются мнения, что если звук громче чем при стандарте, то в баке осталось мало топлива, или оно вовсе отсутствует.

2. Уточнить оставшегося количества горючего можно с помощью взвешивания. Зная его массу с заполненным баком, указанную в техническом паспорте, взвешиваем автомобиль. Далее требуется узнать разницу. Вычитаем из полученной цифры, данные с технического паспорта. Потом, зная плотность бензина или дизели, делим ее на разницу.

Эти два способа предлагают автовладельцы на сетевых ресурсах. Одна они проблематичны и не точны. Так как для того чтобы взвесить автомобиль требуется специальное устройство. Сделать это владельцу не под силу.

Поэтому есть один упрощенный и надежный способ узнать, сколько литров топлива осталось в баке, если датчик не работает. Для этого необходимо иметь данные о реальном расходе горючего автомобиля и данных о пройденном расстоянии. Перед процедурой бак требуется заправить на весь имеющийся объем.

Далее делаем расчёты. Если средний расход транспортного средства 8 литров на 100 километров, то на 400 литров, к примеру, уйдет 32 литра топлива. Зная вместимость вашего бака можно контролировать уровень бензина или дизеля в нем. Но для предотвращения от чрезвычайных ситуаций, в дорогу на большие расстояния лучше взять дополнительную канистру с топливом.

Несмотря на то, что способ узнать количества горючего материала в баке имеется, при поломке датчика следует обратиться на станцию обслуживания. Его замена или ремонт не будет стоить дорого. Чаще такая проблема возникает, когда возникают плохие контакты между индикатором и разъемом проводки.

Но этот прибор единственный точно показывает автовладельцу, сколько бензина или дизеля осталось. Таким образом, исключится возникновение пробелы с нехваткой горючего.

http://autochainik.ru/ne-rabotaet-ukazatel-urovnya-topliva.htmlhttp://pikabu.ru/story/datchik_urovnya_topliva_printsip_rabotyi_remont_i_kak_obmanut_datchik_6787819http://www.kakprosto.ru/kak-902166-kak-proverit-datchik-urovnya-topliva-na-vaz-http://autofeel.ru/obsluzhivanie_avtomobilja/2015/09/10/datchik-toplivo.html

голоса

Рейтинг статьи

Датчик трубчатого типа

Датчик трубчатого типа несколько отличается по конструкции. У него нет в конструкции потенциометра как такового, но задействован принцип его работы.

Состоит он из защитной трубки, внутри которой располагаются направляющая стойка, с перемещающимся по ней поплавком, а также закольцованный провод сопротивления, подсоединенный к проводам, идущим на индикатор. Внутри поплавка установлены контактные кольца, постоянно контактирующие с проводом, обеспечивая еще одно кольцевание провода сопротивления по которому и движется электрический ток.

Устройство ДУТ трубчатого типа

Работает данный тип датчика так: через отверстие внизу в защитную трубку заходит топливо, на поверхности которого и плавает поплавок. За счет перемещения поплавка в зависимости от количества топлива и происходит изменение сопротивление.

То есть, при заполненном баке поплавок находится вверху защитной трубки. При этом электрический ток движется по короткому пути, поскольку задействован лишь малый отрезок провода сопротивления. По мере потребления топлива, поплавок опускается, и длина провода увеличивается, что и обеспечивает увеличение сопротивления в цепи.

Видео: Проверка и ремонт датчика уровня топлива

Ещё кое-что полезное для Вас:

Достоинством данного типа ДУТ является более точное измерение, поскольку он не восприимчив к колебаниям топлива при разных положения авто. Достигается это благодаря наличию защитной трубки. Но применяется он далеко не на всех машинах из-за того, что далеко не всегда геометрия бака дает возможность его установить. Это и является главным недостатком трубчатого датчика. Поэтому большее распространение получил рычажный тип.

Что же касается авто, то такой тип встречается очень редко, но все же они используются. К примеру трубчатый датчик устанавливается на микроавтобус Mercedes-Benz T1.

При этом у обоих этих типов имеется еще один общий недостаток. Их невозможно использовать с альтернативными видами топлива (этанол, биодизель и т. д.) Для такого топлива используются бесконтактные магнитные датчики.

Установка отправителя

Получив новый комплект датчика топлива, вы должны следовать указаниям, относящимся к вашему новому устройству. В общем, установка будет включать следующие шаги

Обратите внимание, что отправители обычно не являются подключаемыми устройствами. Длина рычага отправителя может быть изменена в соответствии с размерами вашего топливного бака. Это также гарантирует, что датчик читает правильно

Это также гарантирует, что датчик читает правильно.

Сначала измерьте глубину топливного бака от верхней части резервуара, около отправляющего устройства, до основания. Это измерение определяет длину поплавкового рычага отправляющего устройства. Затем обрежьте рычаг передающего устройства и сопоставьте его с глубиной бака. Пара кусачек обычно помогает, но некоторые требуют ножовки. Как только вы отрежете поплавковый рычаг до нужной длины, закрепите его с помощью установочных винтов на фланце нового отправляющего устройства, который будет ввинчен в верхнюю часть резервуара.

Отправляющий провод идет от стойки в центре фланца. Также может быть заземляющий провод, который идет от второго контакта на краю фланца. Оба провода ведут к задней части указателя уровня топлива. Отключите питание систем авто, прежде чем отсоединять провода. Затем отсоедините плюсовой провод и провод заземления от старого отправляющего устройства

Обратите внимание, что если датчик заземлен непосредственно на выступ на резервуаре, возможно, отсутствует провод заземления. Выкрутите винты, которые удерживают блок отправки в бак, и выньте его. Затем удалите три провода на задней части старого датчика

Один провод идет к центральному штырю на блоке отправки резервуара, один — к земле, а третий подключается к источнику 12 В, обычно к замку зажигания. Снимите указатель уровня топлива

Затем удалите три провода на задней части старого датчика. Один провод идет к центральному штырю на блоке отправки резервуара, один — к земле, а третий подключается к источнику 12 В, обычно к замку зажигания. Снимите указатель уровня топлива.

Установите новый отправитель, опустив поплавок в бак. Обязательно вставьте новую прокладку под фланец, затем совместите прокладку с отверстиями в отправителе и в баке. Когда прокладка выровнена, отметьте ее относительно фланца, так как он может повернуться, пока вы центрируете отверстия для винтов, чтобы соответствовать отверстиям резервуара. Пометьте отверстия для винтов в баке для облегчения выравнивания; фланец закроет их и затруднит их поиск. Убедитесь, что рычаг поплавка может свободно двигаться и не прилипнет к углу резервуара или к вертикальной стене.

Сориентируйте блок отправителя так, чтобы движение поплавка не было затруднено. Вы можете проверить это заранее, удерживая отправитель рядом с резервуаром, прежде чем устанавливать его, чтобы увидеть, каким образом поплавок может свободно перемещаться. Как только вы узнаете правильную ориентацию, продублируйте ее, когда положите устройство в резервуар. Чтобы свести к минимуму путаницу, используйте маркер, чтобы показать направление движения рычага поплавка, когда отверстия для винтов совмещены. Вставьте новые винты и затяните их.

Конструкция и принцип работы

Чувствительный элемент датчика – это реостат (переменный резистор). Выход датчика – это два провода управления, масса подключается отдельно. В основе датчика уровня лежит рычаг. С одного края на нем установлен небольшой пластиковый поплавок, а вот другой конец соединяется с реостатом, а если точнее, то с его бегунком, соединенным с массой.

У реостата два вывода, один из которых (нижний) не подключен ни к чему, а верхний выдает аналоговый сигнал, который поступает на индикатор уровня топлива. В системе контроля происходит измерение напряжения. Индикатор – это вольтметр, полная шкала его равна величине напряжения питания. Выражаясь простым языком, индикатор производит измерение напряжения, а датчик уровня меняет его значение в зависимости от количества топлива в баке.

Бегунок также отвечает за включение контрольной лампы. Когда в баке остается литров пять бензина, на индикаторе загорается лампочка. Реализовано это тем, что второй контакт, идущий от корпуса датчика, соединен с контрольной лампой. К этой лампе подключен положительный вывод, а отрицательный идет к датчику.

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

• Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
• Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
• Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
• Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.

• Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
• Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
• Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
• Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
• Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
• У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
• Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
• У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Как проверяется указатель уровня топлива?

Указатель уровня топлива тоже можно проверить при помощи нескольких способов. Чтобы провести диагностику его состояния можно вытащить датчик из бензобака и включить зажигание автомобиля. Рычаг поплавка переместите в разные стороны. Если показания прибора не поменялись, значит, он действительно не работает.

Другой способ проверки заключается в использовании специального тестера калибровки. Он подключается вместо датчика уровня топлива и меняет сопротивление цепи. Если стрелка прибора не реагирует, значит, указатель необходимо заменить.

Если у вас используется магнитный датчик, то можно проверить сопротивление цепи при помощи омметра. Как правило, нормой таких указателей считается сопротивление, равное 10-15 Ом.

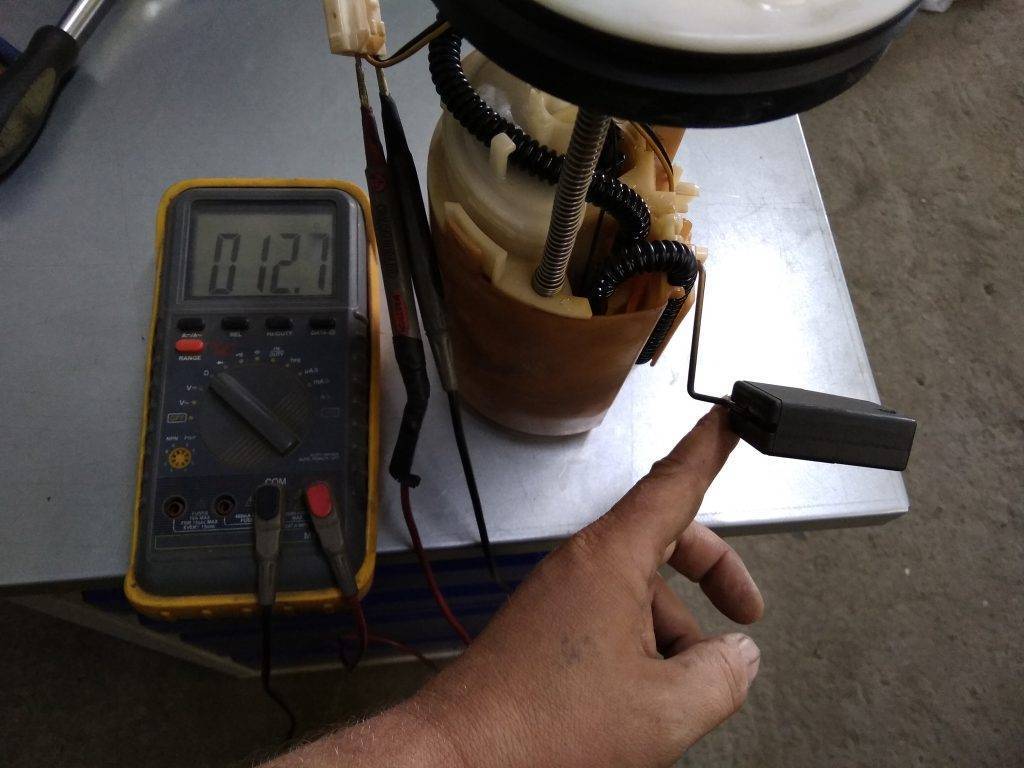

Проверка датчика уровня топлива мультиметром

После визуального осмотра также может потребоваться проверка при помощи мультиметра. Другими словами, чтобы понять, почему не работает датчик топлива, указанный датчик также проверяется в режиме омметра.

Дело в том, что резистор может со временем изменить сопротивление, что приводит к неверным показаниям датчика. Сопротивление нужно проверять на пустом баке, заполненном на 50% и полном. Если выявлено, что сопротивление не соответствует норме, лучше сразу ставить новый датчик.

Также добавим, что если после установки нового ДУТ датчик не точно определяет уровень топлива в баке, часто это происходит по причине того, что сопротивление отклоняется от номинального. Фактически, можно говорить о том, что установлен неподходящий датчик.

Как правило, при выборе важно учитывать, что хотя датчики уровня топлива визуально похожи, при этом обычно имеют разные номиналы сопротивлений. На деле, именно это и приводит к ошибкам. По этой причине нужно приобретать именно такой датчик, который имеет нужное сопротивление

По этой причине нужно приобретать именно такой датчик, который имеет нужное сопротивление.

Поплавок датчика уровня топлива и другие неполадки

В случаях, когда не работает указатель уровня топлива, в ряде случаев напрямую связаны с поплавком. Поплавки могут быть двух типов:

• пустотелый поплавок, выполненный из пластика или тонкого металла;
• так называемый «пенопластовый» поплавок, который изготовлен из пористой основы;

В первом случае поплавок может постепенно изнашиваться и повреждаться, стрелка указателя уровня топлива постепенно все сильнее и сильнее не доходит до максимума при заправке полного бака.

Внутрь полого поплавка может проникать топливо, в результате чего датчик уровня показывает неверные данные. Чтобы устранить проблему и выполнить ремонт, необходима замена поплавка датчика уровня топлива в баке.

Также нужно понимать, что если врет датчик топлива, не следует исключать вероятность механического повреждения самого бензобака. Если бак поврежден, тогда поплавок может попросту заедать.

Как правило, в этом случае указатель точно работает, однако диапазон сильно ограничен. Еще стрелка уровня топлива может «застревать» только в одном положении. На деле проблема не самая безобидная и часто для решения требуется полная замена бензобака.

Кстати, часто при покупке машины с пробегом можно услышать от продавца, что недавно выполнялась чистка сетки бензонасос а или замена топливного насоса, после чего перестал работать датчик уровня топлива и т.д.

При этом продавец утверждает, что просто нет времени устранить такую мелкую поломку. На самом деле, если в машине не работает датчик уровня топлива, это может быть вызвано как выходом из строя самого датчика или поплавка, так и деформацией бензобака. Естественно, менять бак получается достаточно дорого.

Еще отметим, что если ДУТ неправильно показывает уровень топлива, также причиной может быть изгиба рычага. В этом случае стрелка указателя не способна дойти до крайних отметок.

Рычаг можно поправить, при этом важно понимать, что сама неполадка возникает в результате того или иного механического воздействия на бак. Также после правки поплавок все равно может подклинивать. Опять же, в подобной ситуации может оказаться, что нужно ремонтировать или менять сам бак

Опять же, в подобной ситуации может оказаться, что нужно ремонтировать или менять сам бак.

Завершает список возможных проблем с ДУТ индикатор уровня топлива. Чтобы понять, почему не работает датчик топлива, необходимо учесть, что проблема может быть не только в датчике, но и в указателе.

В таком случае неправильный уровень топлива отображается по причине того, что происходит подклинивание подвижной обмотки индикатора. В свою очередь, это приводит к тому, что свободно перемещаться нет возможности, а сами данные на индикаторе будут неточными.

Типы ДУТ и принцип их работы

Популярные конструкции ДУТ: рычажный, трубчатый и электронный. Принцип работы у всех одинаковый. Контролер считывает положение поплавка и передает информацию на индикатор. Точность и надежность работы зависит от устройства оборудования.

Рычажный

Состоит из поплавка, подвижного соединительного рычага и потенциометра (бегунок с резисторными пластинами).

При полном баке, поплавок располагается на верхнем уровне. Через рычаг он соединен с потенциометром. Последний, через индикатор, с бортовой электросетью. Сопротивление равно 7 Ом., заполнение отражается в показаниях прибора на панели.

По мере сжигания бензина, уровень падает. Поплавок опускается. Соединенный с ним бегунок двигается по резисторным пластинам и увеличивает сопротивление потенциометра, максимально до 230-240 Ом. Когда он доходит до этого значения, индикатор показывает, что бак пустой.

Конструкция очень надежная. Единственный недостаток связан с износом деталей, из-за чего падает точность.

Трубчатый

В конструкцию входят поплавок, полая трубка и контактная группа. Датчик работает аналогично предыдущему, но есть конструктивные отличия. Поплавок имеет контактные кольца. В корпусе есть резистивный провод и направляющая стойка. Для подключения управления, предусмотрен крепежный фланец.

Бензин поступает в корпус снизу. При полном баке, поплавок располагается наверху. В этой точке, на него замкнут минимальный отрезок контактного провода, сопротивление – наименьшее. По мере расходования топлива, поплавок опускается, резистентность увеличивается. Внизу она будет максимальной.

Преимущество системы в том, что поплавок находится в ограниченном пространстве. Колебания машины сглаживаются, показания намного точнее, чем у рычажной схемы. Но, есть ограничения по установке.

Электронный

Это современная модель, в которой детали не соприкасаются с топливом. Считывающий узел соединяется с рычагом через магнитное поле. Погрешность измерений – не более 1%. Подобные устройства применяются, когда машина заправляется бензином на основе метанола, этанола либо биодизеля. Другие конструкции в таких случаях малоэффективны.

Исполнительный узел датчика располагается в герметичном корпусе. В контакт с топливом вступает только рычаг и магнитный поплавок. Высота поплавка меряется по импульсам магнитного поля. Фиксация изменений ведется по установленным отрезкам. Их прохождение меняет амплитуду обратного сигнала. Индикатор обновляет показания после того, как датчик пройдет очередную отметку.

Подготовка к снятию или замене датчика топлива на ВАЗ-2110 и Лада Калина

Замена ДУТ на ВАЗ-2110 и Ладе Калина возможна только после предварительного демонтажа топливного модуля. Желательно, чтобы во время проведения работ бак был заполонен бензином не больше, чем до половины.

Порядок подготовительных операций для ВАЗ-2110 и Лады Калина одинаков:

1. Снимаем нижнюю часть заднего сиденья.
2. Отгибаем защитный коврик и шумоизоляцию кузова над люком топливного модуля.
3. Очищаем крышку люка и кузов вокруг него от пыли и мусора.
4. Крестовой отверткой выкручиваем 4 винта, крепящих крышку люка к кузову.
5. Снимаем крышку.
6. Удаляем с топливного модуля скопившиеся грязь и пыль.
7. Отжав фиксатор соединительной колодки, отсоединяем разъем с проводами от корпуса топливного модуля.
8. Сбрасываем давление бензина в топливопроводе – включаем стартер на 10–15 с, чтобы он вращал коленчатый вал в течении этого времени (если запустится двигатель, то ждем, когда будет выработан бензин из топливопровода и мотор сам заглохнет), а затем выключаем зажигание.
9. Отключаем «массу» автомобиля кнопкой или отсоединением клемму АКБ.

При последующих операциях по замене следует иметь в виду, что в топливопроводе после сброса давления остается немного бензина.

Почему не работает указатель уровня топлива

Если несколько причин, почему ДУТ показывает неправильно уровень топлива. Наиболее распространенные из них:

1. Заклинивание рычага. Из-за этого информация неверная, чаще всего – стрелка стоит только на одном уровне, независимо от количества топлива в баке.
2. Герметичность поплавка была нарушена. Из-за этого он будет опускаться на самое дно, и индикатор покажет низкий уровень топлива, даже если бак полный.
3. Окисление контактов. Из-за этого прибор может глючить, показывать неверную информацию или вовсе перестать работать. Проблема решается простой чисткой контактов.
4. Поломка индикатора. Тоже часто встречается. Нужно поменять индикатор на панели приборов, чтобы устройство начало нормально работать.
5. Поломка рычага. В этом случае стрелка уровня топлива стоит на месте.

Ошибки датчика уровня топлива

Иногда после замены бензонасоса или при выполнении другого ремонта датчик начинает работать нестабильно, о чем сигнализируют ошибки:

• P0460 – обрыв питания (часто – окисление контактов);
• P0461 – уровень работы датчика слишком сильный/слабый. Проблема серьезная, может указывать на дефекты в работе топливной системы;
• P0462 – при коррозии или обрыве заземления;
• P0463 – повредился датчик в целом или только его поплавок;
• P0464 – проблемы с передачей сигнала блоку управления.

При таких ошибках устройство не показывает уровень топлива. Горит только код соответствующей ошибки.

Как проверить датчик уровня топлива

Если плавает стрелка уровня топлива, либо вы уверены, что показания на панели управления – неправильные, следует выполнить стандартную проверку. Для этого находят предохранитель на самом устройстве, после чего проверить, получает ли он достаточно питания для работы.

Проверка датчика уровня топлива по универсальному методу

Если вы уверены, что датчик показывает неверный уровень топлива, то можно использовать универсальный метод диагностирования проблемы. Устройство тестируется по инструкции:

1. Находят контакты ДУТ.
2. Включают зажигание.
3. Разрывают цепь.
4. Смотрят, как реагирует стрелка.

Проверять таким способом можно не только датчик, но и многие другие узлы в ТС.

Как проверить рычажный датчик уровня топлива мультиметром

Если не работает датчик уровня топлива рычажного вида, тогда тоже нужно проверить подачу энергии в него. Для этого измеряют сопротивление датчика уровня топлива, подключив к контактам мультиметр, предварительно переведя его на измерение сопротивления.

Поплавок датчика уровня топлива и другие неполадки

Если прибор неправильно показывает уровень топлива, то проблема может быть в поплавке. Основная причина нестабильной работы заключается в том, что герметичность была нарушена, из-за чего поплавок заполнился топливом и опустился на дно бака. Из-за этого индикатор перестал показывать информацию, либо застрял на минимальном уровне.

Если врет датчик уровня топлива, то починить устройство можно в ряде случаев. К примеру, если окислились контакты, то чтобы отремонтировать изделие их нужно всего лишь почистить. Но существуют неисправности, при которых прибор нужно полностью менять. К примеру, если износился резистор.
