Установка температурного датчика на снегоход

Как улучшить охлаждение снегохода и снизить температуру цилиндров

Многие пользователи без задумки ответят, назвав общеизвестные требования: пропорция масла, регулировки карбюратора и зажигания, чистота двигателя и правильная манера езды. Эти факты неоспоримы. А что делать, если выполнение этих основ не обеспечивает необходимых параметров? Ответ как всегда прост — доработать систему охлаждения двигателя своими силами. Какие шаги, возможно, предпринять в этом направлении, будет понятно по мере прочтения статьи. Самый простой шаг — изоляция выхлопной системы теплоизоляционными материалами. Затея этой модернизации заключается в том, что бы воздух засасываемой системой принудительного охлаждения не прогревался за счет обогрева выхлопным коллектором. Дополнительно такой метод снижает шумность работы. Глушители снегоходов импортного производства, изначально в своем устройстве, имеют внутреннюю набивку из высокотемпературных материалов с высокой степенью поглощения звука

К такой модернизации следует относиться обдуманно, поскольку выхлопная система теряет возможность отдачи тепла во внешнюю среду и её внутренние части начинают испытывать температурные нагрузки, на которые не рассчитаны. В результате внутри глушителя начинают отгорать сегменты, которые впоследствии свободно перемещаясь, создают металлические звуки не свойственные работе снегохода. Тем не менее, в каждом отдельном случае длительность разрушения глушителя индивидуально и может длиться годами

Более правильным решением следует считать отдельный подвод воздуха к воздухозаборнику или применение теплового экрана от воздействия глушителя. Говорить об этом нет необходимости, все фотографии представленных ниже дают четкое представление о том, как это возможно выполнить. Встречаются снегоходы, на которых штатно имеется забор воздуха по специальному каналу — кожуху из внешней среды. Неоспоримо, что возможность прямого забора воздуха из уличного пространства способствует улучшению охлаждения двигателя и снижению температуры цилиндров

Следующий действенный шаг по улучшению охлаждения двигателя и снижению температуры цилиндров в целом — установка экрана между выхлопным коллектором и цилиндрами двигателя. Эта идея используется на импортных снегоходах чуть ли не с основания снегоходостроения в России

Задача такого экрана отсечь воздушный поток проходящий по цилиндрам и не дать ему дополнительно прогреваться, соприкасаясь с раскаленным выхлопным коллектором. На собранном двигателе выглядит это примерно так. Причем, как видно из фотографии, кожух охлаждения практически отсутствует в месте выхода выхлопного патрубка

Примерно с 2001 года похожее решение стали применять на двигателях снегохода Буран, устанавливая на внутренней части кожуха охлаждения делитель воздушного потока

В случае отсутствия такого решения на вашем снегоходе, настоятельно рекомендуем взять этот метод на вооружение, изготовить пластину и установить, вне зависимости от марки снегохода. Тем более что с недавних пор похожую конструкцию стали применять на заводе при сборке двигателей снегохода Тайга. Эффект конструкции очень заметен даже без использования электронных датчиков температуры двигателя. Особенно сильно снижается тепловое напряжение левого цилиндра, также сводится к минимуму, разница по температуре левого и правого цилиндров. В качестве примера самостоятельного использования этого метода может послужить фотография, представленная ниже, при этом часть кожуха охлаждения, выделенная желтым цветом, была удалена

Есть умельцы, устанавливающие на снегоход по две крыльчатки вентилятора. Метод весьма спорный, поскольку в теории работа двух крыльчаток однонаправленного вращения будет сопровождаться излишним воздушным завихрением — мешать друг другу. В практике исследования ни кто не проводил и увеличивается поток воздуха или ослабевает сказать не возможно

Последней значимой доработкой системы охлаждения, является увеличение оборотов крыльчатки вентилятора . Достигается это изменением размеров шкивов с одновременным применением нештатной размерности вентиляторного ремня. Для такой модернизации, как правило, необходимо обращаться к токарю и иметь возможность подбора вентиляторных ремней

С чего начать свой путь к снижению рабочей температуры двигателя, решать вам. Главное мы постарались доходчиво донести, что поле для деятельности имеется обширное. И только вам решать, оставить все как есть или улучшив охлаждение своего снегохода повысить его эксплуатационные свойства, а значит безопасность движения

Не забудьте поблагодарить автора, нажав кнопку рейтинг вверху страницы, или разместив ссылку на статью в сети интернет. Спасибо

Источник

Особенности эксплуатации

При эксплуатации термодатчиков необходимо следовать следующим правилам:

чувствительный элемент должен иметь максимальный контакт со средой для теплообмена, обслуживание и калибровку нужно проводить в соответствии с рекомендациями производителей, важно исключать негативные внешние влияния, которые могут отразиться на результатах измерений. Термодатчики для котлов достаточно легко подобрать и относительно просто установить и подключить. Для этого важно соблюдать инструкцию по подключению и выполнять последовательно все этапы монтажа

Для этого важно соблюдать инструкцию по подключению и выполнять последовательно все этапы монтажа

Термодатчики для котлов достаточно легко подобрать и относительно просто установить и подключить

Для этого важно соблюдать инструкцию по подключению и выполнять последовательно все этапы монтажа

Примеры установки

На снегоходе «Варяг 500», в отличие от 550-кубового варианта, нет штатного датчика температуры. Можно аналогичным образом установить использованный там KOSO RX2N+ RMZ — в этом случае сам прибор устанавливается на место штатного спидометра, подключается к сети питания.

А затем на один из выхлопных патрубков как можно ближе к мотору надевается специальный хомут из установочного комплекта.

Приваренная к хомуту резьбовая втулка используется как кондуктор для сверления в патрубке отверстия, а затем в нее заворачивается датчик. Установка в этом случае проста, но отталкивает высокая цена самого комплекта.

Также можно использовать комплекты с датчиками температуры под свечи — как двухканальные (с контролем температуры каждого цилиндра), так и одноканальные.

При установке одноканального индикатора как на этот, так и на любой другой снегоход с двумя цилиндрами желательно устанавливать датчик под свечу цилиндра, отдаленного от крыльчатки охлаждения — он обдувается более горячим воздухом и перегреется первым.

Для снегоходов «Рысь» удобно использовать технологическое отверстие сбоку головки цилиндра. При установке датчиков, идущих в комплекте с прибором ЦИТД-4, его нужно доработать, углубив сверлом на 6 миллиметров.

Отверстие заполняется теплопроводной пастой, и туда заворачивается датчик, корпус индикатора же врезается в приборную панель.

Обычно приборы выпускаются круглыми для упрощения монтажа, так как для их установки потребуется лишь коронка и шуруповерт.

Открытая конструкция снегохода значительно облегчит прокладку проводки.

Но вот к исполнению самого индикатора температуры есть требование: врезать его некуда, следовательно, он должен быть рассчитан на наружный монтаж или для него придется приобретать специальное крепление (подиум).

Для установки на импортный снегоход, например, популярной в России фирмы Yamaha, может быть удобным разное исполнение датчиков в зависимости от конструкции снегохода.

Так, свободное место на панели Yamaha Viking VK 540 позволяет врезать туда популярные приборы ЦИТД.

Конструкция ряда снегоходов позволяет устанавливать датчики температуры не под свечи, а под гайки крепления головок цилиндров.

Этот способ более удобен, так как упрощает смену свечей зажигания и исключает возможность повредить при этом датчик.

Датчики в таком случае нужно размещать ближе к центру двигателя — в этом случае будет наименьшим разбег показаний из-за разного расстояния от вентилятора охлаждения.

Плюсы и минусы снегохода Irbis Dingo T-125.

После продажи караката передо мной встал вопрос о приобретении техники более современной, надежной и удобной в управлении и в эксплуатации. Изначально я планировал купить мотособаку мощностью 12-15 л. с., но в итоге приобрел Ирбис Динго Т-125. Решающим при выборе для меня, каюсь, было не количество л.с. или проходимость, а внешний вид и иллюзия «настоящего» снегохода.

Сейчас, по прошествии четырех сезонов эксплуатации, можно рассказать о плюсах и минусах этого снегохода. Почему-то большая часть рекламных статей на данный снегоход начинается с возможности его быстрой сборки/разборки и перевозки его в легковом автомобиле. Так вот, удовольствие по разборке и погрузке снегохода в автомобиль процедура мало приятная, а для одного человека практически нереальная. Действительно снегоход можно разобрать, самый быстрый вариант, это отстегнуть лыжи и гусеницу, тем самым снежик разбирается на три части, но часть с двигателем достаточно тяжелая и габаритная, поэтому пару раз я помучался со сборкой/разборкой, а затем стал возить снежик в прицепе, не разбирая. Но все же, наличие возможности собрать/разобрать снегоход это несомненный плюс.

У моего Ирбиса двигатель 7 л.с., достаточно немного, но по небольшому снегу, или по утоптанной дороге он идет достаточно хорошо, скорость я развивал до 38 км/ч. Большой груз перевозить не любит, пассажиры в санках достаточно серьезно ощущаются, скорость и проходимость существенно падают, но при этом я возил в санках троих человек и поклажи килограмм около сорока, не летели конечно, но достаточно уверенно ехали по следу со скоростью 15 км/ч. Если следа нет, а глубина снега превышает 30 см., то пассажира лучше не брать, иначе то и дело будешь толкать снегоход, намучаешься прилично. Когда «следа» нет, я пробиваю его без пасажира, а затем возвращаюсь за ним, по своему следу идет замечательно и с пассажирами.

Снежик очень не любит снежно-водную кашу, снег начинает налипать в гусянке и если участок с водой достаточно протяженный, то снежик просто «захлебывается», приходиться наклонять его и выдалбливать снег между катками, малоприятное занятие, скажу я вам.

Самый слабый элемент снежика — штатный аккумулятор. При температуре ниже -10 градусов завести Дингу достаточно сложно. На даче, при наличии возможности использовать электрофен, для подогрева карбюратора, это не является особой проблемой, но на моей практике был случай, когда утром снежик завелся без проблем, а вот на озере, после часов пяти рыбалки, аккумулятор умер и пришлось проводить целую спецоперацию по эвакуации нас вместе со снежиком, но эта история требует отдельного описания. Теперь я всегда забираю аккумулятор в дом, чтобы не мучаться с его прогревом.

Кратко о плюсах:

— Тяговитый, развивает неплохую скорость по «следу», без проблем тащит 1 человека в санях или груз (дрова например), я засек, до 0,35 куба дров тащит уверенно и почти без потери скорости.

— Наличие фары, бортового компьютера, подогрева ручек.

— Достаточно экономичный и неприхотливый двигатель (бензобак 5 литров, хватает на долго, я беру полторашку бензина про запас, на всякий случай и чувствую себя спокойно).

— Возможность собрать/разобрать аппарат и перевозить его в легковом автомобиле.

— Цена (своего я приобрел за 64 тысячи).

Теперь о минусах:

— Карбюратор (не любит морозы).

— Облипание катков и гусеницы снегом, при наличии воды на озере под снегом.

— Дешевые материалы, применяемые производителем (железо дешевое, особенно проявилось на качестве глушителя, лопнул сварной шов, заварил, поездок на 5 хватило, снова лопнул в том же месте, видимо из-за вибрации, пришлось менять на усиленный). Некачественный материал гусеницы, через три года эксплуатации пришлось менять на пробеге 1450 км.

В целом я доволен техникой, так как ездим мы обычно вдвоем, иногда беру детей, но они весу много не дают, то и скоростные качества и проходимость на достаточно высоком уровне. Нужно понимать, что техника бюджетная и его ни в коем случае нельзя сравнивать с Ямахой за 700 тысяч рублей, например, но свою работу он честно делает (и не в 10 раз хуже, чем та же Ямаха), довозит без проблем, особенно при наличии «следа», достаточно экономичен и неприхотлив. Модель Ирбис Динго-Т150 уже доработана с учетом минусов в Т-125, но и стоит чуть не в два раза выше. Летом хочу сделать модификацию, установить, так называемую «третью лыжу» — защиту двигателя. Говорят, этот апгрейд здорово увеличивает проходимость и тяговые качества снежика, о соответствующем опыте обязательно расскажу в следующих статьях.

Спасибо, что дочитали, подписывайтесь на канал, жмите пальчик вверх, Удачи всем!

Источник

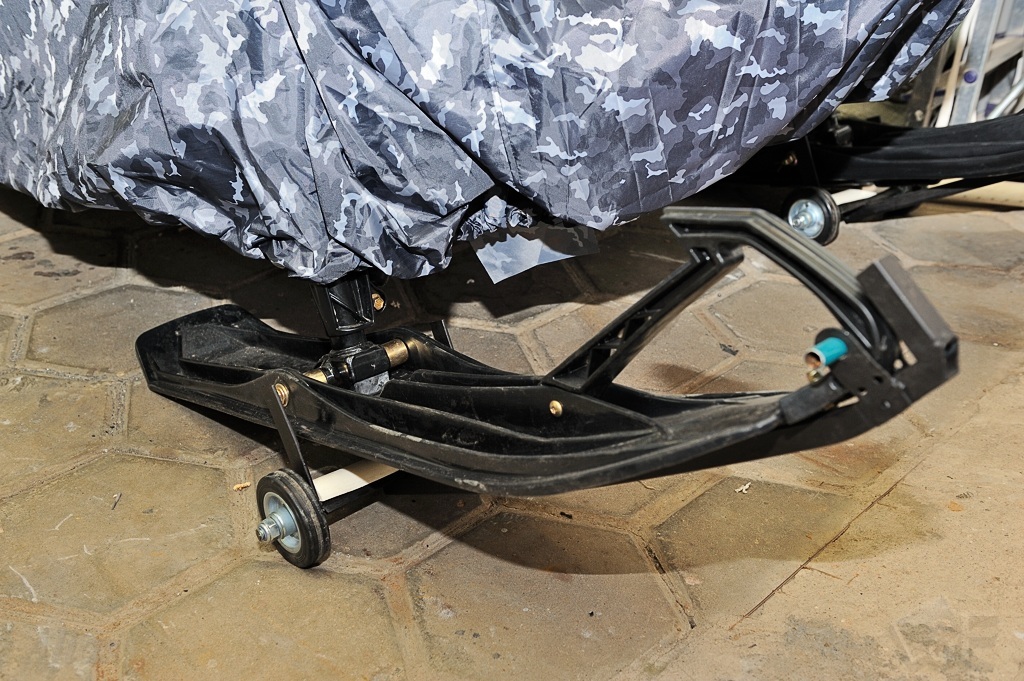

Подкатные колеса

Теперь про подкатные колеса. Может, и не стал бы я их делать вовсе, но снегу в этом сезоне было настолько мало, что на брусчатку двора приходилось набрасывать его с грядок обратно, и все-равно этого было недостаточно и конек лыж царапал плитку глубоко и очень громко.

Решение было найдено и воплощено в жизнь за один вечер.

Немного профильной трубы, четыре ролика из хозмага и обрезокполипропиленовой трубы для опоры конька превратились в изящные тележки.

Суть ясна из фото, и на то, чтобы подкатить тележку под поднятую за носок лыжу, требуется всего несколько секунд.

Выбранная схема фиксации надежна и проста. Теперь с перемещением по двору и даже с маневрированием в гараже проблем не возникает, главное — выбрать при изготовлении точку опоры на тележку чуть ближе к носку.Вот, собственно, те мелочи, что так и напрашивались на высший приоритет. А еще нужно найти вариант крепления номера, поставить пару прожекторов или вовсе ксенон, вывести силовой кабель для еще не купленной лебедки, оптимизировать подкапотное пространство и что-нибудь возить в нем, но это уже в следующий снег. Максимум, что остается в ближайшее время — законсервировать снеж и подвесить его к потолку. Как? А примерно как в заметке «Легче воздуха».

Другие заметки на тему:

• Теплый Кот;
• Кошачьи глазки.

Предыдущая запись Приз-сюрприз
Следующая запись Легче воздуха

Установка

Процесс установки датчика в головку двигателя не представляет ничего сложного. Перед проведением работ необходимо сначала определить место, где можно будет сделать углубление. Для сверления углубления под датчик следует отдавать предпочтение сверлам диаметром на 2-3 сотки больше диаметра самого датчика.

Он защитит устройство от обдува воздушным потоком.

Если есть возможность, лучше полностью погрузить датчик в тело головки так, чтобы прибор не выступал наружу. Преимущества подобной установки очевидны:

• более точные показатели устройства;
• отсутствие необходимости постоянной проверки местоположения элемента;
• увеличение срока службы.

Кроме того, после установки датчика не потребуется выполнять его монтаж, когда понадобится поменять свечи зажигания. Таким образом, полное погружение устройства предотвращает его повреждение.

В большинстве случаев толщина головки в месте монтажа свечи зажигания совпадает с длиной резьбы элементы. Поэтому углубление под датчик зачастую сверлят рядом со свечой, чтобы элемент зажигания находился между вентилятором и датчиком. Такое расположение позволяет обеспечить максимальное приближение устройства к центру головки

В этом случае важно следить за тем, чтобы ключ не касался датчика

Перед проведением установки необходимо заполнить углубление термопастой. Она способствует герметизации воздушных прослоек, что обеспечивает полную передачу тепла на датчик.

Итак, для монтажа устройства потребуются следующие инструменты:

• нож с тонким лезвием;
• полотно для работы с металлом или пилка с мелкими зубьями;
• кусачки;
• паяльник;
• набор сверл;
• изолента.

Процесс установки представлен ниже.

1. Сначала потребуется демонтировать стекло корпуса. Для этого необходимо завести лезвие ножа под каждую из четырех защелок, с помощью которых он фиксируется.
2. Далее нужно закрепить индикатор на приборной панели с помощью термоклея.
3. Третий этап – вывод проводов датчика через заднюю стенку. После этого можно загерметизировать оставшиеся отверстия и установить стекло на место.
4. Когда индикаторы будут установлены и зафиксированы, можно приступить к монтажу изделия. Устанавливать рекомендуется под свечу зажигания. Фиксация элемента производится с помощью специальных крепежей. Процесс занимает не более десяти минут. Если двигатель не на гарантии, можно высверлить дополнительное отверстие под прибор.
5. Следующий шаг – подключение питания посредством использования временной схемы.

Отдельного внимания заслуживает установка термодатчика в головку снегохода «Буран». В этой ситуации данное местоположение считается не очень удачным. Объясняется это повышением показателей из-за воздействующих на устройство выхлопных газов.

Дополнительно стоит отметить, что провода при подобной установке остаются незащищенными. Поэтому зачастую возникают проблемы с их замыканием вследствие потери изоляции от поступающей вибрации.

Про датчик для снегохода смотрите далее.

Источник

Датчик температуры

Сколько копий сломано вокруг контроля температурных режимов двигателей слышали многие, изучающие тематические форумы и хоть как-то задумывающиеся о грамотной эксплуатации техники. Вот и я долго не мог определиться, как быть и что делать. В итоге, просто взял и заказал то, к чему лежала душа — прибор, измеряющий температуру отработавших газов.

Это двухканальный Koso Dual EGT Meter.Почему не под свечами зажигания? Да просто разница в цене с теми же ЦИТД уже не так психологически велика, зато измеряется не усредненная температура большой теплоемкости головки цилиндра, да еще через тепловое сопротивление материала тут же принудительно обдуваемого колечка полупроводникового датчика, а именно то, что происходило буквально мгновение назад — газы почти на срезе выпускного окна. Что это дает? Да хотя бы уверенность в том, что я увижу именно мгновенные значения температуры, а не интегрированные достаточно большой постоянной времени массы металла показания из-под свечи.Установка собственно датчиков достаточно проста и не требует особой квалификации, ведь нужно всего то разобрать подпружиненные сочленения резонатора и открутить четыре гайки со шпилек блока цилиндров, просверлить два отверстия в штанах и все собрать в обратном порядке.

Насколько глубоко следует утапливать датчики я не знаю, интуитивно правильнее в иных условиях было бы на две трети диаметра трубы или даже чуть меньше, но я воткнул на максимум. Думаю, не принципиально, ведь от резкого расширения температура газов падает куда быстрее, чем от охлаждения стенками отводящей трубы.

Главное здесь — не упираться в кожух и обеспечить самому себе удобство монтажа на максимально близком расстоянии от цилиндров.

Производитель рекомендует четыре дюйма от среза выхлопного окна, и мне удалось это требование соблюсти.

Провода можно прокладывать исходя из собственных предпочтений, их длина позволяет это сделать как угодно, я же закрепил на раме по левому борту стальными скобами, мало ли, пластиковые стяжки имеют свойство лопаться со временем.Небольшое отступление, связанное с уже поступившими вопросами по теме. В частности, о цене приборов и об их отличиях. Насколько я понял, сами индикаторы Koso Dual EGT Meter все одинаковы, разница в цене с разбросом вдвое — хотелки продавцов или что-то еще, но не в начинке или настройках. Но есть нюанс: комплектация. Их существует всего две, это Koso Dual EGT Meter with Standard EGT Sensors Part number BA006B61 и Dual EGT Meter with Fast-Response EGT Sensors Part number BA006B61X . Их отличие — в датчиках.Быстрореагирующий отличается от стандартного лишь тем, чтотермочувствительный элемент — термопара — не помещен в защитный корпус и, как следствие, имеет практически нулевую теплоинерционность, а потому откликается на изменение температуры мгновенно.

Видите капельку на торце зонда? Это термопара и есть. Возникает резонный вопрос: а зачем нам такой? Мы строим графики для анализа быстроменяющихся тепловых процессов скоростным самописцем? Нет. Мало того, сам прибор опрашивает датчики от силы пару раз в секунду. Так зачем платить больше, тем более за незащищенную закрытым корпусом термопару? У меня сейчас датчик вот такой:

Есть в сети места, где муссируются слухи, что приборы со шкалой в градусах Цельсия заметно дороже тех, что в Фаренгейтах. Сам был весь в напряжении, ожидая посылки. Но, нет — шкала выбирается простым нажатием кнопки. Кто не верит, может посмотреть инструкцию, там все английским по черному расписано. Но, отвлеклись, идем дальше.Теперь смонтируем собственно индикатор. Мне было удобнее его разместить слева от панели приборов, а вот справа от нее — навигатор.

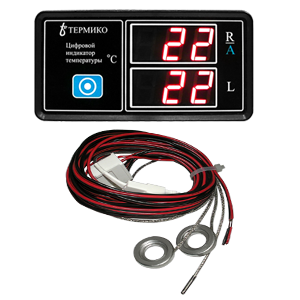

ЦИТД 6 с датчиками под свечи зажигания

цифровой индикатор температуры двигателя для снегохода, который имеет функции: температура левого, правого цилиндров и уличная температура, тахометра, счетчика моточасов, часов реального времени, сигнализатора о достижении критической температуры которую задает пользователь. Купить ЦИТД 6 вы можете у нас, а установить в любом сервисе или самостоятельно. Самостоятельная установка доступна любому пользователю с базовыми техническими знаниями и описана в Паспорте ЦИТД 6. Для самостоятельной установки, не забудьте докупить РЕЛЕ. Прибор работает от бортовой сети переменного или постоянного тока, на снегоходах с аккумуляторной батареей и без неё. Функция тахометра правильно работает, только на двухтактных двигателях — для двигателей 4Т, не рассчитана.

Комментарии

Добрый день. Я правильно понимаю, что если использовать этот датчик то нужно другие свечи вкручивать, так как датчик становится прокладкой и не дает свече вкручиваться до конца и это нужно компенсировать использование более длинных свечей?

RE_ Здравствуйте. Понимаете не правильно. Свечи остаются прежние, но с них снимается уплотнительное кольцо. Тогда все вкручивается как надо.

С ув. команда Yetipro.ru

Здравствуйте! Скажите пожалуйста к данному прибору нужно приобретать стабилизатор напряжения отдельно,или стабилизатор идёт с прибором встроенный?

RE_ Здравствуйте. Встроенный. Если желаете перестраховатьс я, можно докупить ВС-12 и пустить питание на прибор, через него.

_ С ув. команда Yetipro.ru

Посылка пришла за 4 дня Мурманская обл., упаковано так себе но товар качественный, тащусь как удав от дуста. Спасибо огромное))

RE_ Спасибо и Вам) Можно и железном коробе отправлять и в большой коробке. но объем и вес отправления влияют на тариф по пересылке, который оплачивает заказчик. Поэтому стараемся минимизировать ваши расходы. Но если просят особенную упаковку, конечно выполняем.

_ С ув. команда Yetipro

Датчик получил быстро,с установкой проблем не было, работает на ура только проблема со временем, сбивается, установил через замок зажигания.Данны м магазином даволен. 5+

RE_ Здравствуйте, Андрей Николаевич! Спасибо что уделили нам минутку. По поводу часов. Часы не должны сбиваться. У прибора заводской дефект — проблема с элементом питания или кварцем. Если решитесь, можете отправить сам прибор в СЦ, проблему исправят. Извините что так вышло, но и мы заранее о дефекте не ведали. примерно 1 на 100 приборов, всплывают такие недостатки. Отправить можно сейчас или по окончанию сезона.

С ув. команда Yetipro

Установка датчиков температуры в головку двигателя

Установка датчиков температуры в головки двигателя – не сложен. Временные затраты такой установки составляют около двух часов неспешной работы. Для установки датчиков без снятия головок цилиндра с двигателя, необходимо заранее определить места высверливания углублений. К примеру, осмотрев аналог головки  в магазине. При высверливании углубления под датчик, отверстие не должно быть сквозным, будьте осторожны! Минимальным считается углубление, в которое датчик помещается на высоту от 7 мм.  Плюс такой установки является надёжная работоспособность, поскольку датчик устанавливается по принципу – один раз установил и забыл! В дальнейшем нет необходимости демонтировать датчики, к примеру, при замене свечей зажигания, а значит, нет риска повреждения. Недостатком установки датчиков температуры в тело головки двигателя, является невозможность руководствоваться общепринятым шаблоном критической температуры  в 180 – 200С (для различных двигателей температура может отличаться, следует изучить инструкцию тех. средства), так как такой шаблон приемлем для снятия температуры под свечой зажигания. Различные части двигателя имеют различный нагрев, связанно это с рассеиванием тепла. Пользователю необходимо самостоятельно в повседневной эксплуатации, путем аналитических наблюдений определить, какую температуру следует считать нормальной, а какую превышать не стоит. Для людей имеющих технический опыт, это не составляет труда. Вне зависимости от метода установки датчика, полезно изолировать выступающие части оболочки датчика (латунной гильзы), от набегающего воздушного потока – применив отрезок кембрика, который снизит тепловые потери, этот же метод можно применять при установке датчика под свечу зажигания.

Установка датчика температуры в головку снегохода Буран

На наш взгляд не самое удачное место для установки, хотя допустимое.  При такой установке датчика (со стороны выхлопа) показания будут более высокими. Ведь понятно, что выхлопные газы имеют значительные температуры. Установка была возможна и в другие места головки, см. пример снегохода Тайга. О том как работает кит набор Мото термометр на снегоходе Буран

Установка датчиков в головку двигателя снегохода Тайга

Место установки датчика выбрано в ребре жёсткости головки двигателя, проходящем крест на крест, от шпильки к шпильке. Толщина металла в этом месте около 26 мм

Установка датчика температуры на снегоход Рысь, по аналогии установки на снегоход Тайга

Внимание! На 2х цилиндровых моторах не следует устанавливать датчики температуры. скажем только у правых шпилек (как на фото ниже)

Это приведет к  значительным расхождениям в показаниях, до 30 градусов Цельсия. Причина достаточно проста –  место установки одного датчика близко к вентилятору и сильно охлаждается, второй же датчик установлен практически в эпицентре тепла. Во избежание этого эффекта, следовало расположить датчики  иначе – датчик левого цилиндра установить у правой шпильки, датчик правого цилиндра – у левой

Установка датчиков температуры в головку двигателя снегохода Рысь, также возможна в технологические отверстия имеющиеся на цилиндрах двигателя. Как правило отверстия необходимо углубить

Эксплуатация при влажной среде*

Отмечено, что при эксплуатации приборов на технике, испытывающей частое воздействие влаги, может наблюдаться окисление печатных плат, с последующим выходом из строя электронных частей. С такой ситуацией сталкиваются пользователи, ежедневно эксплуатирующие технику в режиме холод – теплый гараж, или на воде (водно-моторная техника). Уберечь прибор от влаги достаточно просто. Необходимо покрыть печатные платы защитным составом, препятствующему воздействию сырости. В радиомагазинах широкий спектр такой продукции. Перед нанесением защитного слоя, полезна протирка с применением чистого спирта. Мы не навязываем выполнение подобной процедуры, большинство пользователей просто ездят в течение сезонов, не испытывая проблем. Речь идет о частных условиях эксплуатации! Сам датчик не имеет достаточной герметичности, и погружение в электропроводящие жидкости, выводит его из строя. Тем не менее, его успешно используют для контроля температуры двигателя по t масла, погружая в картер двигателя. Также, при необходимости, с помощью специально изготовленного переходника снимают t охлаждающей жидкости, на 4Т моторах. И применяют вне двигателя, для измерения температуры окружающего воздуха – используя как уличный термометр.

Не забудьте поблагодарить автора, нажав кнопку рейтинг вверху страницы, или разместив ссылку на статью в сети интернет. Спасибо

Какова стоимость работ?

Цена установки дополнительных приборов на снегоходы может значительно варьироваться даже в одном городе.

Дороже всего установка врезных индикаторов, еще больше поднимает ее необходимость сверления отверстий под резьбовые датчики температуры.

Также порядок цифр в прайс-листах обратно пропорционален уровню конкуренции.

В среднем работа по установке врезного индикатора с датчиками под свечи обходится клиенту в 200-2500 рублей, резьбовые датчики могут добавить к цене еще тысячу.

Если же корпус индикатора крепится на приборной панели двусторонним скотчем или через кронштейн, установка такого комплекта вряд ли будет дороже полутора тысяч рублей.

Многие спорят о том какая нужна одежда для катания на квадроцикле, давайте попробуем в этом разобраться.

Мы попытались собрать самые удачные фото Kawasaki Vulcan.

*Заводская настройка критической температуры двигателя: 195ºC.

Шаг настройки критической температуры, ºС.

5

КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ СНЕГОХОД «БУРАН»

Основание двигателя для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Картер двигателя без электростартера и шестерни запуска для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Картер двигателя с электростартером и шестерней запуска для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Коленчатый вал с поршневой группой и маховиком для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Цилиндровая группа для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Система охлаждения для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран«СБ-640МД

Система выпуска для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Система питания для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Воздухоочиститель для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Ручной стартер для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Трансмиссия для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Коробка реверса для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Привод управления коробкой реверса для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Тормоз для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Ходовая часть для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Управление рулевое для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Лыжа для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Корпусснегоходов Буран СБ-640А, «Буран СБ-640М

Корпусснегохода Буран СБ-640МД

Сиденье для снегоходов «Буран» СБ-640А, «Буран» СБ-640М, «Буран» СБ-640МД

Капот (вариант дизайна 1) для снегоходов «Буран» СБ-640А

Капот (вариант дизайна 2) для снегоходов «Буран» СБ-640М, «Буран» СБ-640МД

Электрооборудованиедляснегоходов Буран СБ-640Асэлектрозапуском

Электрооборудованиедляснегоходов Буран СБ-640Абезэлектрозапуска

Электрооборудованиедляснегоходов Буран СБ-640М, «Буран СБ-640МД

Источники

• http://oilshop55.ru/shop/6838/desc/datchik-temperatury-buran-ehlektronnyj-moto-termometr-70-250
• http://snegohod-buran.ru/zapchasti-k-snegohodu-buran/buran-datchik-temperaturyi-tsitd-5a-pod-svechku-c-datchikom-izmereniya-temperaturyi-vozduha-43

Главная

• Технические характеристики
• отзывы
• запчасти

Датчики прибора выполнены в виде шайб и устанавливаются на свечу зажигания вместе со штатной уплотнительной шайбой свечи зажигания. В зависимости от диаметра резьбы свечи зажигания прибор комплектуется шайбами диаметров 14 мм., 12 мм. и 10 мм. Для удобства монтажа и эксплуатации датчики соединяются с прибором посредством разъемного соединения. При необходимости удлинения соединительного провода используется удлинитель необходимой длины. При достижении в районе свечи зажигания любого из датчиков установленной пользователем критической температуры прибор будет сигнализировать мерцанием экрана. Например: если прибор установлен в режим отображения температуры 1-го датчика, а температура 2-го датчика достигла критического значения, то экран прибора начнет мерцать и прибор автоматически перейдет в режим отображения температуры того датчика, на котором зафиксирована критическая температура (2-го датчика). При этом в правом углу экрана будет светится яркая точка, соответствующая этому датчику, а экран прибора будет продолжать мерцать до снижения температуры ниже критической.

Схема соединений

Характеристики прибора:

диапазон измеряемых температур 0,5 С°

+ 300 Сº ;диапазон рабочих температур от -40 С° до +85 С°;диапазон устанавливаемой температуры сигнализации 80 С°

+ 250 Сº ;напряжение питания прибора ± 9 ÷ 30 В;стойкость к вибрациям от 10 до 75 Гц;класс пыле влагозащиты IP 6.5.;длина соединительного провода датчика 1,5 м;вес 50 гр.;12 мм. высококонтрастный ЖК дисплей;высокая надежность.

Комплект поставки:

прибор — 1 шт.;дополнительные шайбы датчика температуры Ø 12 мм и Ø 10 мм;двусторонний скотч с лентой «контакт» (липучка) для крепления прибора — 1 комплект;комплект шпилек и гаек для крепления прибора – 1 комплект;инструкция по монтажу и присоединению — 1 шт.

Гарантийные обязательства:

голоса

Рейтинг статьи

Стоит ли покупать: сравнение с конкурентами и выводы

В целом снегоход оставляет приятное впечатление. Его стоит покупать людям, которым надо использовать снежный байк без лишнего экстрима, на умеренных морозах. Для сравнения вот главные конкуренты «Тайги Атаки 2»:

• Снегоход Рысь — стоит намного дешевле (102000 руб.), но более медленный и менее грузоподъемный.
• Тайга Варяг 550 — имеет широкую гусеницу, большой топливный бак и яркий дизайн. Но этот снегоход сняли с производства из-за множества дефектов (например, на заводе плохо закрепили термостат, из-за чего пользователям приходилось самим его переустанавливать).
• Буран А можно купить за 259000 руб., но под его капотом всего 34 лошадиных сил, и он имеет достаточно грубый дизайн, которые не всем по вкусу.
• Тайга Патруль 800 — гусеница еще шире (600 мм), топливный бак больше, а вот лошадок на 5 меньше, чем «Тайги Атаки 2» и цена немного выше (около 419000 руб.).
• Ямаха Викинг — посильнее «Тайги Атаки 2», но и цена получается значительно выше (от 790000 руб.).
• Поларис Вояжер — стильный снегоход с удлиненными гусеницами, вот только цена существенно выше «Тайги Атаки» (918000 руб.).
