Датчик детонации ВАЗ 2110

В процессе работы силовой установки ВАЗ 2110 возможно возникновение детонации. Она крайне негативна влияет на двигатель, не только создавая вибрацию, но и оказывая разрушающее действие на цилиндропоршневую группу.

В моторе накапливаются повреждения и это приближает необходимость капитального ремонта силового агрегата. Устранить детонацию способен электронный блок управления двигателя. Для его корректной работы модуль должен в режиме реального времени получать информацию с ДД. В зависимости от полученных данных изменяется угол опережения зажигания и детонация ликвидируется.

Назначение датчика детонации

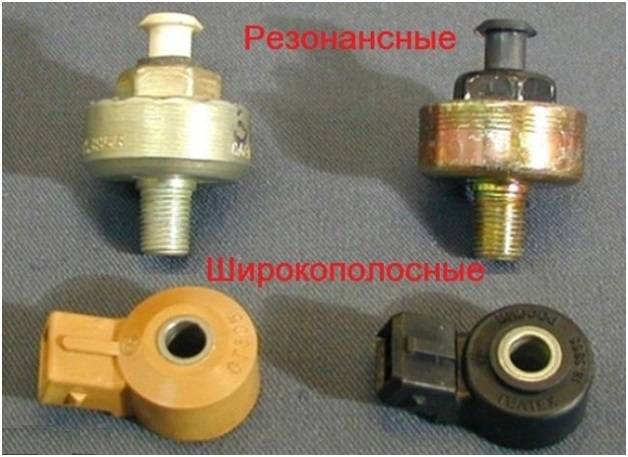

На автомобиле ВАЗ 2110 используется два вида датчиков детонации. До 2003 года устанавливался одноконтактный резонансный ДД. С 2002 года на ВАЗ 2110 с двигателем на 8 клапанов и 16 клапанов начали применять широкополосные датчики детонации. ДД нового и старого образца являются полностью невзаимозаменяемыми, так как имеют разное крепление и принцип работы.

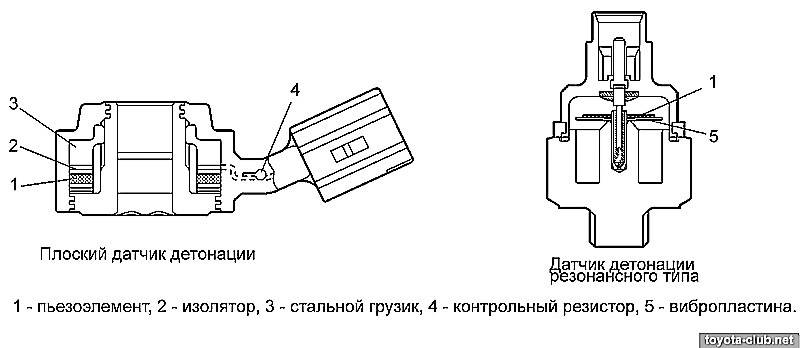

Широкополосный датчик имеет форму круглого тора. По его центру присутствует отверстие, через которое вставляется болт крепления. С боку ДД есть разъем, служащий для подключения цепи, объединяющей с электронным блоком управления.

Резонансный датчик детонации не требует болта для своей фиксации на двигателе. Непосредственно на его корпусе имеется резьба, с помощью которой измеритель можно вкрутить на посадочное место.

Внутри корпуса ДД имеется чувствительный элемент. Он реагирует на вибрации. В случае резонансного измерителя контроль производится в узком диапазоне. Вибрации преобразуются измерителями в электрический сигнал, обладающий определенной амплитудой и частотой.

В электронный блок управления постоянно поступают сигналы ДД. В модуле происходит контроль и анализ амплитуд и частот входящего напряжения. Отклонение за пределы номинального диапазона говорит о появлении детонации. В таком случае ЭБУ по заложенному алгоритму корректирует работу силового агрегата.

Устранение детонации сводит к минимуму паразитные разрушающие нагрузки, которые воздействуют на цилиндропоршневую группу. Поэтому основным назначением ДД можно считать быстрое определение возникновения вибрации и детонации, что является залогом увеличения срока службы мотора ВАЗ 2110. Вот за что отвечает датчик детонации.

Расположение датчика детонации на ВАЗ 2110

Расположение датчика детонации выбрано с учетом получения наибольшей чувствительности. Для этого его устанавливают непосредственно на силовом агрегате между вторым и третьим цилиндром. Ориентиром для определения места установки может служить масляный щуп. Также в непосредственной близости находится корпус воздушного фильтра.

Стоимость датчика

Резонансный оригинальный датчик производства Lada имеет артикул 21120385501001. Его цена составляет 800-1300 рублей. Хороши аналогом для оригинала является General Motors 21120-3855010-01. Его стоимость находиться в пределах 1600-1800 рублей.

Широкополосный оригинальный датчик детонации ВАЗ 2110 имеет артикул 18.3855. Его цена составляет 300-330 рублей. Ознакомиться с хорошими аналогами можно в таблице, которая приведена ниже.

Таблица — Хорошие аналоги оригинального датчика детонации 18.3855 ВАЗ 2110

Наименование	Артикул	Стоимость, рублей
Датчик температуры ОЖ 330082 ERA	330082	От 300
Оригинальный температурный датчик от компании АвтоВАЗ	УК193	От 350
Luzar	LS0101	От 150
PATRON	PE13059	От 150

Методы проверки датчика детонации

Если появились признаки неисправности датчика детонации, то в первую очередь требуется проверить лог ошибок в бортовом компьютере. О неисправности ДД говорят:

код 0325, обозначает обрыв в цепи датчика;
код 0326 или 0327, сообщает о низком уровне сигнала;
код 0328, слишком высокая амплитуда исходящего от датчика напряжения.

Косвенно проверить ДД можно проконтролировав сопротивление мультиметром. У работающего датчика оно находится в пределах от 1 до 10 МОм.

Также мультиметром следует проверить напряжение. Для этого щупы подключаются к контактам, а по рабочей поверхности ДД наносятся легкие удары болтом или стержнем. При отсутствии скачков напряжения датчику требуется замена.

Самостоятельная замена датчика 21120385501001на ВАЗ 2110

Замена резонансного датчика производится согласно инструкции ниже

Отключить разъем.

Установить новый датчик, затянув с моментом 20 Нм.
Подсоединить разъем.

Замена датчика детонации 18.3855 на ВАЗ 2110

Инструкция по замене широкополосного датчика детонации представлена.

Нажать на фиксатор и отсоединить клемму.
Открутить болт крепления ДД.

голоса

Рейтинг статьи

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro

, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Замена датчика детонации

Замена резонансного ДД на широкополосный возможна при условии выполнения некоторых операций:

изготовление и приобретение дополнительных деталей (микрофонный кабель(экранированный), шпилька для крепления датчика, разъем датчика; новый чип для ЭБУ.
монтаж кабеля к 1 контакту разъема, экрана ко 2 контакту;
протяжка кабеля до ЭБУ до 11 контакта(контакт ДД);
протяжка экрана к 30 контакту ЭБУ (масса датчиков);
снятие ЭБУ, разбор, извлечение чипа (чип не припаян);
установка нового чипа w27c512-45;
закачка прошивки (m1d13a64) в фирме по ремонту бортовых компьютеров.
установка чипа в ЭБУ, возвращение ЭБУ на место.

В итоге получается, что устройство довольно компактных размеров выполняет важнейшие задачи внутри вашего автомобиля. С его помощью система управления двигателя узнает, что стартует детонация, что позволяет ей внести соответствующие необходимые корректировки.

Для ВАЗ 2110 предусмотрено использование двух типов датчиков детонации.

Широкополосные. Регулярно следят за спектром шумов, сообщают о них системе управления движком. Соответствующий сигнал идет в обработку, двигатель корректирует свою работу.
Резонансные. Выполняют аналогичные функции с широкополосными, однако они подают сигналы только тогда, когда детонация меняется.

Небольшая разница между устройствами никак не влияет на их надежность, эксплуатационный срок и эффективность. Потому поломка подобного регулятора — явление крайне редкое. Но иногда случается. Скорее всего, причина неисправности заключается в наличии обрыва электроцепи. В первую очередь проверяется она. Чаще всего после устранения разрыва датчик вновь возвращается к нормальной работе.

Информация по обслуживанию

DTC P0545 00: Низкое напряжение в цепи датчика 1 температуры выхлопных газов

DTC P0546 00:

Высокое напряжение в цепи датчика 1 температуры выхлопных газов

Датчики температуры отработавших газов представляют собой переменные сопротивления, измеряющие температуру отработавших газов. Датчик температуры выхлопных газов 1 расположен в выпускном коллекторе перед турбокомпрессором. Датчик температуры выхлопных газов 2 расположен в выпускной трубе после турбокомпрессора.

Датчик температуры выхлопных газов 3 находится в сажевом фильтре отработавших газов. Модуль управления двигателем (ECM) подает в сигнальную цепь температуры выхлопных газов напряжение 5 В, а цепь низкого опорного напряжения соединяет с «массой».

Информация о температуре, поступающая от датчиков температуры выхлопного газа, используется модулем ECM при очистке сажевого фильтра отработавших газов.

Ниже в таблице поясняются различия по температуре, сопротивлению и напряжению:

Температура выхлопного газаТемпература выхлопного газа, СопротивлениеТемпература выхлопного газа, Напряжение сигнала

Холодный	Высокий	Высокий
Теплый	Низкий	Низкий

•	Коды неисправности показываются непрерывно, когда вышеуказанное условие выполнено.

Модуль ECM обнаруживает, что датчик температуры выхлопного газа имеет значение меньше 0,1 В в течение более 1 с.

P0546

Модуль ECM обнаруживает, что датчик температуры выхлопного газа имеет значение больше 4,9 В в течение более 1 с.

Коды неисправности P0545 00 и P0546 00 имеют тип A.

•	После запуска двигателя температура по показаниям датчиков EGT должна постепенно расти, а затем стабилизироваться, когда двигатель прогреется до рабочей температуры.

•	Если двигатель не работал в течение ночи, то значения датчика температуры выхлопного газа и датчика температуры входящего воздуха (IAT) не должны отличаться более чем на 3°C (5°F).

Органы управления двигателем Схема

Диагностический прибор, Ссылка

См. информацию о диагностическом приборе в Модуль управления Справочные сведения

Двигатель работает; наблюдать за информацией о коде DTC с помощью диагностического прибора. Коды DTC P0545 00 или P0546 00 устанавливаться не должны.
Привести в движение автомобиль в соответствии с условиями имеющегося DTC для проверки того, что DTC не сбрасывается. Автомобиль можно также привести в движение в соответствии с условиями данных фиксации кадра/регистрации неисправностей.

Зажигание выключено; отсоединить разъем жгута проводов от датчика температуры выхлопных газов B131A 1.
Проверьте, является ли сопротивление между контактом 2 цепи низкого опорного напряжения и массой меньше 5 Ом.

⇒	Если параметр больше указанного диапазона, проверить отсутствие обрыва/высокого сопротивления в схеме низкого опорного напряжения. Если цепь при тестировании окажется нормальной, замените Модуль управления двигателя K20 .

При включенном зажигании проверить по диагностическому прибору значение параметра датчика температуры выхлопных газов 1, которое должно быть равно 900°С (1 653°F).

⇒	Если параметр ниже указанного диапазона, проверить отсутствие короткого замыкания на массу в сигнальной цепи. Если цепь при тестировании окажется нормальной, замените Модуль управления двигателя K20 .

Примечание:

Если в проводной перемычке перегорел предохранитель, сигнальная цепь закорочена на напряжение, и датчик может быть поврежден.

Установите плавкую перемычку на 3 А между клеммой 1 цепи сигнала и массой. При помощи по диагностического прибора убедиться, что значение параметра датчика температуры выхлопных газов 1 равно 40°С (-40°F).

⇒	Если параметр выше указанного диапазона, проверить отсутствие короткого замыкания сигнальной цепи на напряжение или отсутствие обрыва/высокого сопротивления. Если цепь при тестировании окажется нормальной, замените Модуль управления двигателя K20 .

Если проверка показывает, что все цепи исправны, то следует проверить или заменить датчик температуры отработавших газов B131A 1.

После диагностики выполнить Диагностическое подтверждение выполненных ремонтных работ .

•	Модуль управления Справочные сведения

•	Датчик температуры выхлопных газов Замена — Положение 1

Как проверить датчик детонации на ВАЗ 2110?

Датчик детонации В итоге получается, что устройство довольно компактных размеров выполняет важнейшие задачи внутри вашего автомобиля. С его помощью система управления двигателя узнает, что стартует детонация, что позволяет ей внести соответствующие необходимые корректировки.

Широкополосный

Для ВАЗ 2110 предусмотрено использование двух типов датчиков детонации.

Широкополосные. Регулярно следят за спектром шумов, сообщают о них системе управления движком. Соответствующий сигнал идет в обработку, двигатель корректирует свою работу.
Резонансные. Выполняют аналогичные функции с широкополосными, однако они подают сигналы только тогда, когда детонация меняется.

Проверка функциональности

На дисплее, расположенном на приборной панели ВАЗ 2110, может появиться ошибка с кодом 34. Она говорит о том, что датчик детонации неисправен и следует предпринять какие-то меры.

Но не спешите покупать новое устройство. Вполне возможно, старый датчик исправен, а проблема кроется где-то в другом месте.
Сбросьте показатели самодиагностики автомобиля, проедьте несколько километров, после чего опять запустите в работу процедуру самодиагностики.
Если ошибка вновь показалась на дисплее, придется поменять измеритель.В ситуации, когда ошибка прекратила появляться,
можете пока эксплуатировать машину. Ничего страшного значит не произошло.
Периодическое появление ошибки 34 говорит вам о том, что в подключении может иметься обрыв. Изучите состояние контактов, проводов, зачистите их, зажмите получше. Это часто позволяет решить проблему.

Снятие

Определить признаки неисправности датчика детонации на ВАЗ 2110 можно путем демонтажа устройства и выполнения определенных манипуляций с ним.

Место установки

Но для начала девайс нужно снять.

Располагается датчик детонации слева на силовом агрегате, где располагается линия середины блоков цилиндров. В непосредственной близости от него вы увидите воздушный фильтр. Многие ориентируются именно на него при поиске датчика.
Обесточьте автомобиль путем снятия клеммы с аккумуляторной батареи.
Отключите контакты от датчика, колодку с проводкой. Специальный фиксатор позволит сделать это, если на него нажать.
Теперь откручивайте гайку крепления прибора.
Остается просто снять его со шпильки.

Выполнение измерений

Далее можно разобраться в том, как проверить датчик детонации на автомобиле ВАЗ 2110:

Вооружитесь мультиметром, выставив на нем минимальные значения. Это универсальное устройство может пригодиться автовладельцу в любой момент. Особенно, если вы предпочитаете самостоятельно решать большинство возникающих проблем с вашим ВАЗ 2110;
При наличии одноконтактного датчика, минусовой провод от прибора измерения (он традиционно черного цвета) подключаем к месту установки крепежного болта, а плюсовой проводок (красного цвета) к контакту сигнала, расположенного в разъеме;
Если элемент двухконтактный, тогда мультиметр подключается по правилу «плюс к плюсу, минус к минусу»;
Дальше для обоих типов датчиков последовательность действий одинаковая;
Для активации датчика нанесите по нему несколько легких ударов. Желательно чем-то твердым, типа отвертки;
Если поломки не наблюдается в датчике, тогда напряжение начнет скакать. Обычно скачки наблюдаются в пределах от 40 до 200 мВ;
Не лишним будет проверить внутреннее сопротивление, которое в норме стремится к нулю;
Если датчик исправен, проверяйте электронную цель;
Как показывает практика, искать обрыв долго и проблематично. Оптимальное решение проблемы — замена колодки с проводкой;
При других показаниях сопротивления и отсутствии скачков напряжения, вы точно будете знать, что датчик вышел из строя;
Его замена выполняется в обратной последовательности разборки. Ничего сложного в этом нет.

Тем не менее, поломки случаются. Знать о способах их определения и исправления должен каждый автовладелец. Радует тот факт, что при выходе из строя этого девайса, автомобиль еще некоторое время можно спокойно эксплуатировать. Но затягивать с ремонтом не стоит.

Причины неисправности датчика детонации

Что касается причин, по которым возникают проблемы с датчиком детонации, то к ним относятся следующие поломки:

Нарушение механического контакта между корпусом датчика и блоком двигателя. Как показывает практика, это является наиболее распространенной причиной. Обычно сам датчик имеет круглую форму с крепежным отверстием посередине, через которое с помощью болта или шпильки крепится на своем посадочном месте. Соответственно, если в резьбовом соединении уменьшается момент затяжки (ослабляется прижимание ДД к двигателю), то впоследствии на датчик не поступают звуковые механические колебания из блока цилиндров. Для того чтобы устранить подобную поломку достаточно затянуть упомянутое резьбовое соединение, либо заменить крепежный болт на крепежную шпильку, поскольку она более надежна и обеспечивает плотное механическое соединение.
Проблемы с проводкой датчика. В данном случае могут быть различные проблемы, например, замыкание питающего или сигнального провода на «массу», механическое повреждение провода (особенно в местах его изгиба), повреждение внутренней или внешней изоляции, обрыв всего провода либо его отдельных жил (питающего, сигнального), нарушение экранирующей оплетки. В случае проблема решается восстановлением либо заменой его проводки.
Плохой контакт в месте подключения. Такая ситуация иногда случается в случае, если, например, сломана пластмассовая защелка в месте подсоединения контактов датчика. Иногда в результате тряски контакт просто нарушается, и соответственно, сигнал от датчика либо питание на него попросту не доходят до адресата. Для ремонта можно попробовать заменить фишку, поправить контакт, либо другим механическим методом попробовать соединить две колодки с контактами.
Полный выход датчика из строя. Сам по себе датчик детонации — устройство достаточно простое, поэтому ломаться там особо нечему, соответственно, и выходит из строя он достаточно редко, но бывает и такое. Ремонту датчик не подлежит, поэтому в случае полной поломки необходимо выполнить его замену на новый.
Проблемы с электронным блоком управления. В ЭБУ как и любом другом электронном устройстве могут случатся программные сбои, что приводит к некорректному восприятию информации от ДД, и соответственно, принятию блоком некорректных решений.

Search

Основные признаки неисправности датчика детонации на клапане ВАЗ-2112 16

Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же условия неисправности, что и некоторые автомобили ГАЗ, Тойота, Газель, Приора и Калина. Замените датчик детонации самостоятельно. Подробная статья о замене датчика температуры, который заменяет клапаны ваз-2112 16. 2. Замена датчика детонации. 16:23. Новый. Естественно, не каждый автомобилист сможет обнаружить, что это один и тот же датчик, но вы можете увидеть прямые и косвенные причины неисправности.

В видео представлен обзор основных неисправностей и диагностики широкополосного датчика детонации на ВАЗ-2112:

Симптомы отказа датчика детонации

Сопротивление, которое датчик должен иметь в хорошем рабочем состоянии

Прежде чем рассматривать причины, вам нужно взглянуть на симптомы неисправности. Итак, давайте посмотрим, что еще может вызвать звонок при выходе из строя датчика детонации:

Двигатель теряет мощность.
Потенциал ускорения падает.
Увеличение расхода топлива.
ПРОВЕРИТЬ НА приборной панели горит.
Выхлоп дыма.
Наличие детонации.
Двигатель начал мерцать.

Конечно, важная причина неудачи Датчик детонации. это топливная смесь, а именно качество самого бензина. Чем ниже октановое число, тем ниже сопротивление детонации. фазовый датчик 2110, 2111, 2112 16cl. Где находится фазовый датчик? Ошибка p0340. Замена датчика положения распределительного вала на 16 клапанном двигателе. Если топливо взорвется, оно не сгорит полностью в двигателе, и вы услышите, как горит глушитель.

Замена датчика детонации

на машине жигулиприоритет .

Замена датчика Детонация. Ошибка P0325.

Счастливые будни владельца АвтоВАЗа: поездка-ремонт, поездка-ремонт. Замена датчика детонации на клапанах ВАЗ-2112 16: фото а. Симптомы детонации 16-клапанов ваз-2112 клапанов. Изменить Датчик детонации

Диагностика датчика детонации

Датчик проверен мультиметром. Замена клапанов на предыдущие 16 клапанов. В этом случае «выбейте» датчик с помощью отвертки

Для диагностики датчика детонации он снимается с двигателя и к нему подключается вольтметр с пределом измерения до 200 мВ.

Затем датчик «стучит» по твердой поверхности и смотрит на вольтметр. При нажатии показания должны измениться. Если они не меняются, датчик не работает. Если они меняются, то показания датчика изменяются, но верны ли они под вопросом!

Сигнал неисправности ЭБУ

Отказ датчика сразу поймет характерный стук. Многие автомобилисты просто сбрасывают «отрицательную клемму» для сброса электронного блока управления на ноль, но стоит понять причины этого эффекта и устранить их. Замена ремня ГРМ. Предыдущие 16 клапанов. Рассмотрим коды ошибок ECU, которые сигнализируют о выходе датчика детонации:

код-0325 намеки на проблемы с сетью. Замена 16-фазного датчика фазы ВАЗ 2112 Замена ремня ГРМ: предыдущие 16 клапанов. Например, обрыв в проводке или подкисление штепсельных контактов. В этом случае мы вызываем электрическое подключение датчика, чистим электрические контакты;

Ошибка 0325 на экране BK STAT (обрыв цепи датчика детонации)

Тип датчика детонации

выводы

Определить поломку клапана ВАЗ-2112 16 достаточно просто. Первым признаком будут электронные ошибки блок управления двигателем и загар в приборной панели Check Engine. Кроме того, простой тест мультиметра покажет, действительно ли этот продукт вышел из строя. Если датчик неисправен, его необходимо заменить.

Источник

Post Views: 4

Датчик детонации рено логан 1.4 признаки неисправности

В любом современном автомобильном двигателе поточная диагностика неисправностей и корректировка регулировочных данных проводится с помощью электронных систем. Все инжекторные двигатели ВАЗ, в том числе восьмиклапанный мотор на 2110, оборудованы системой управления двигателем. Каждый из важных показателей контролируется с помощью массы датчиков и датчик детонации — один из них.

Датчик детонации ВАЗ 2110 — назначение прибора

Детонация — это довольно неприятное явление, вызванное самопроизвольным неконтролируемым возгоранием топлива в камере сгорания.

Она может возникнуть вследствие многих причин — некачественное или несоответствующее степени сжатия топливо, неправильная работа свечей зажигания.

Но в основном детонация возникает из-за неправильно установленного угла опережения зажигания.

Именно в этом случае датчик детонации поможет установить возникновение нежелательного процесса ещё в самой начальной стадии, передать информацию о начинающейся детонации на электронный блок управления двигателем. ЭБУ в свою очередь, подкорректирует угол опережения зажигания автоматически так, чтобы противостоять начинающейся детонации.

Плюсы рабочего датчика

Рабочий датчик детонации полностью избавит двигатель от перегрева, обеспечит экономию бензина и оптимальную мощность и тягу.

Принцип работы и расположение

Слишком раннее зажигание грозит перегревом двигателя, возникновением детонации, падением мощности и перерасходом топлива. Слишком позднее — тем же, но при этом запустить двигатель, особенно холодный, достаточно сложно.

Пьезоэлектрический датчик детонации преобразует вибрации и шумы в головке блока в электрический импульс и передаёт эти данные на электронный блок управления — чем большее единоразовое давление на датчик (микровзрыв, повышенная вибрация), тем сильнее сигнал с него.

Различают два типа датчиков детонации:

резонансного типа;
широкополосный датчик.

Первый тип датчика настроен на колебания определённой частоты, он более точный и применяется на автомобилях выпуска после 2002–2003 годов. Широкополосный датчик воспринимает весь спектр частот и его показания носят приблизительный характер, а диапазон передаваемого сигнала достаточно широк.

Два типа датчиков невзаимозаменяемые и перед проверкой и установкой нового необходимо точно знать, какой тип датчика установлен на двигателе.

Датчик вкручивается в блок цилиндров с левой стороны под свечами, его замена и диагностика занимают несколько минут.

Признаки неисправности

Перед тем как менять датчик детонации, убедимся в том, что он не работает. Чаще всего поломка датчика заключается в обрыве цепи. Это выражается в первую очередь в перегреве двигателя и потере мощности. Кроме этого, может загораться контрольная лампа Check Engine при увеличении нагрузок на двигатель, мотор может троить и работать нестабильно независимо от оборотов.

Поиск

Поиск неисправности проще всего начинать со считывания кодов ошибок. В зависимости от типа ошибки, будем принимать соответствующие меры:

код 0325 , говорит об отсутствии контакта в цепи датчика, вероятнее всего, окислились разъёмы датчика и в этом случае достаточно прозвонить его цепь и зачистить контакты;
при той же ошибке возможно, что ремень ГРМ проскочил на один зуб, не мешает проверить правильность установки ремня по меткам;
0326, 0327 — низкий сигнал с датчика детонации, для начала проверим контакты и момент затяжки гайки фиксации устройства, затягивать её нужно с усилием 10–23 Нм, только тогда датчик будет работать корректно;
0328 — сигнал с датчика превышает норму, в основном эта ошибка говорит о неисправности датчика.

В зависимости от производителя, цена датчика может быть как 1200 рублей (Bosch, артикул 2112–3855010 или 0 261 231 046 ), так и 200–300 рублей за устройство отечественного производства. Их артикулы 18.3855—01/18.3855 , 18.3855–01 и 2112–3855010 .

Проверка датчика

Но для начала убедимся в том, что датчик вышел из строя. Для этого нам понадобится обычный мультиметр. Проверку проводим в такой последовательности:

Снимаем датчик с двигателя.

Демонтируем датчик детонации.

Видео о проверке датчика детонации

Замена датчика займёт несколько минут, но для установки нового устройства нам будет необходим динамометрический ключ. Датчик находится на блоке цилиндров в районе масляного щупа. Для начала выключаем зажигание и снимаем колодку проводов с датчика. После этого откручиваем и вынимаем старый прибор, устанавливаем новый. Затягиваем гайку крепления с моментом от 10 до 23 Нм.

Датчик детонации ВАЗ 2110 – проверяем и меняем при необходимости
