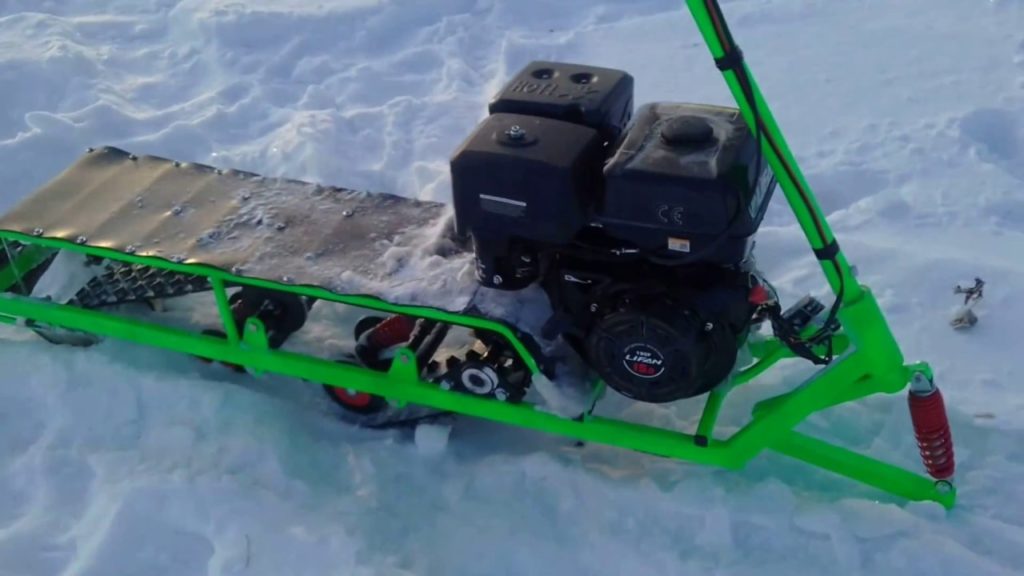

Самодельный мини-снегоход

Изготовление гусениц из покрышек

Этот вариант сооружения резиновых гусениц имеет ряд преимуществ. Материала можно найти предостаточно. При острой необходимости не составит сложности провести ремонтные работы в очень короткое время. Чтобы смастерить резиновые гусеницы, следует выбирать шины от грузового транспорта. К тому же и протектор должен быть идентичным по рисунку с остальными покрышками — это существенно упростит дальнейшую работу.

Процесс изготовления:

  1. Изначально берется покрышка. Делается поперечный разрез, чтобы получилась полоса. Из нее вырезаются борта — должна образоваться своего рода беговая дорожка. Процедура требует большого терпения, ведь вырезка лишних частей покрышки довольно трудоемкая. Из инструментов используется большой нож с хорошим острым лезвием.
  2. Резина легко поддается резке, если нож вымочить в теплой мыльной воде. Нужно периодически выполнять смачивание. Чтобы добиться большей простоты в работе, следует применить электрический лобзик с полотном мелкого зуба. Лезвие также время от времени промачивается в мыльной жидкости.
  3. При высокой твердости покрышки рекомендуется с внутренней стороны извлечь пару слоев резины — это очень тяжело, поэтому проще отыскать шину с мягкой структурой. В случае неудовлетворения рисунка протектора допускается новая нарезка грунтозацепов по своему усмотрению.

Резиновая гусеница, сделанная своими руками, имеет огромный плюс — это замкнутый контур. При таком достоинстве надежность и прочность значительно повышаются

Единственное, чему надо уделить внимание, это закреплению отдельных элементов покрышки при создании трака на снегоход. Зачастую некоторые варианты покрышек не подходят по ширине. В таком случае следует отыскать материал под конкретные параметры или стягивать мелким тросом отдельные куски

В таком случае следует отыскать материал под конкретные параметры или стягивать мелким тросом отдельные куски.

Другие варианты гусеничного снегохода из мотоблока

В рассмотренном примере представлен снегоход на одной широкой гусенице. Такая модель считается лучшей проходимости по глубокому снегу и сложному рельефу местности. Однако существуют другие гусеничные самоделки-снегоходы из мотоблока, своими руками которые собирают из тракторных покрышек и других материалов.

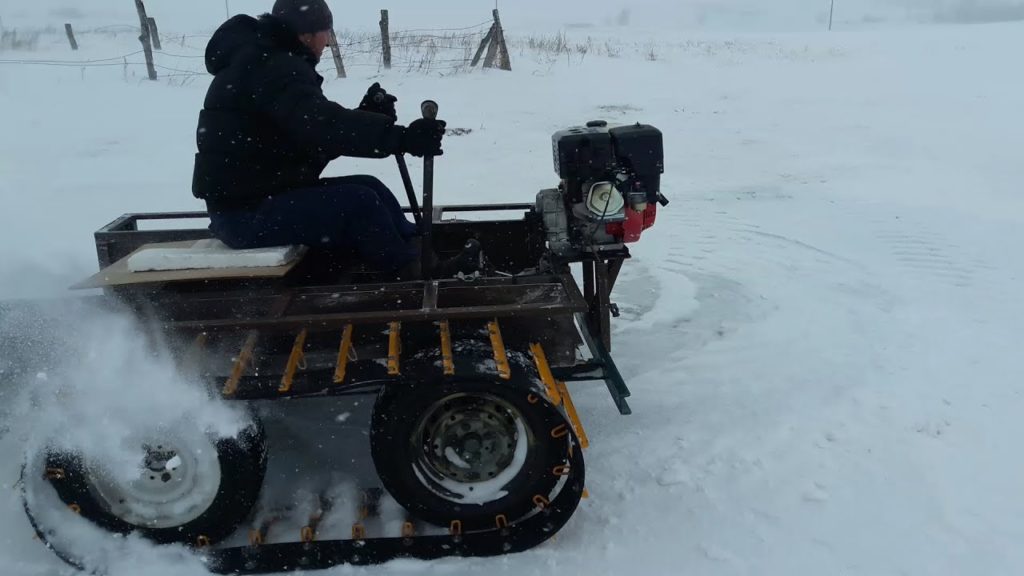

Снегоход можно сделать с двумя гусеницами

Не менее популярны модели с двумя гусеницами, где использована та же транспортерная лента. Из нее делают саму основу и траки. Для этого нарезают полосы, крепят их к основе болтами или заклепками.

Если из тракторной шины вырезать протектор, готовое кольцо исполнит роль гусеницы. Ходовой частью снегохода используют колеса. На мотоблок их ставят из легкового авто. На колеса натягивают протектор с шины.

Преимущества самодельного снегохода из мотоблока

Внешне самодельная машина менее привлекательная, по сравнению с аналогом заводского изготовления. Однако можно найти много положительных сторон. Одним из плюсов является тот факт, что снегоход делают под себя. То есть, хозяин четко знает, чего он хочет: перевозить грузы, ездить на рыбалку, в лес, заниматься другими делами.

Внешне самоделка не привлекательная, зато отвечает всем требованиям хозяина

Из других плюсов можно выделить следующие моменты:

  1. Покупать в хозяйство мотоблок и снегоход дорого. Для хранения двух машин понадобится место, причем каждая из них будет простаивать в не сезон. Дешевле обзавестись одним мотоблоком. Использовать его зимой вместо снегохода, а летом по прямому назначению.
  2. Самодельная конструкция не потребует больших затрат. Многие запчасти подойдут б/у от легкового автомобиля. На металлоломе можно дешево купить обрезки труб, швеллера и другого металла.
  3. Снегоход можно использовать даже летом. Гусеничная машина имеет хорошую проходимость по грязи.

Самоделка является большим плюсом для умельцев, привыкших все делать собственноручно. Человек, проявляющий к технике интерес, постоянно усовершенствует ее, придумывает новые приспособления.

Болотоходы из мотоблока

Самодельные болотоходы по своему принципу действия и конструкции полностью повторяют схему снегохода. Принцип у обоих один – уменьшить давление на поверхность, по которой будет двигаться агрегат

Для создания болотохода важно подобрать или сделать самому колеса или гусеницы – ширина должна быть намного больше стандарта

Чтобы создать мотоблочный снегоболотоход, придерживайтесь примерного плана:

  1. Усиление рамы или ее переустройство осуществляется с помощью установки дополнительных труб.
  2. Мотор и руль размещаются на раме.
  3. Здесь же устанавливаются ходовая и передняя звездочки.
  4. Устанавливается промежуточный вал с резиновыми накладками.

Для ходовой части можно использовать покрышки или гусеницы. Каждый вариант особенный по-своему, а все характеристики для создания гусеничного и колесного агрегата описаны выше.

Снегоход-болотоход

Рекомендации профессионалов

Нужно помнить о том, что самодельная снегоходная машина является транспортным средством. Специалисты рекомендуют не забывать об этом. Даже если имеется многолетний опыт управления мотоблоком, после переделки к новой машине надо привыкнуть. Нельзя сразу на большой скорости осваивать снежные сугробы и неизвестную местность. Маневренность снегохода за счет жесткой сцепки с санями уменьшается. Увеличивается опасность переворачивания на сложной трассе.

Детей катают на небольшой скорости по ровной местности

Непременно в санях захотят прокатиться дети. Нельзя лишать такого удовольствия, но вновь надо вспомнить о технике безопасности. Трассу выбирают ровную, едут на малой скорости. Можно сделать поезд из нескольких волокуш.

На видео снегоход самоделка своими руками из мотоблока:

Какими ещё достоинствами обладает разработка?

Отдельно можно приобрести специальный прицеп, чтобы транспортировать груз с одного места на другое. Максимально допустимая масса составляет одну тонну. Благодаря небольшим габаритам сам гусеничный модуль легко умещается на любом авиационном и железнодорожном, автомобильном транспорте, в том числе и на самолётах.

Специальный электрогенератор МГД станет незаменимым помощником для спасательных и сервисных служб. Благодаря ему спасатели смогут резать металл, используя дополнительные электроды с толщиной до пяти миллиметров. Это машина, у которой во всём мире нет аналогов

Потому видео с её участием постоянно привлекают к себе внимание

Как выбрать?

Выбор детского снегохода для подросшего чада – задача не из легких. Но она будет вполне решаема, если вы с самого начала будете подбирать подходящую модель исходя из следующих параметров.

Возраст ребенка . Для малышей изготавливаются самые простые модели с минимально возможным развитием скорости. Основная аудитория, которой интересна такая техника – младшие школьники и подростки.

Конструктивные особенности . Скоростные модели для экстремальных поездок могут оснащаться дополнительными элементами системы безопасности. В большинстве распространенных вариантов используются современные и надежные ручные тормоза.

Самодельный снегоход на гусеницах своими руками: с чего начать?

1 — задний фонарь; 2 — прицепное устройство; 3 — кузов (фанера, s16); 4 — боковые катафоты; 5 — задний амортизатор (от мотоцикла «Днепр», 2 шт.); 6 — бензобак (от пускача трактора Т-150); 7 — сиденье; 8 — основная рама; 9 — коммутатор электронного зажигания (от мотоцикла «Восход»); 10 — катушка зажигания (от мотоцикла «Восход»); 11 — силовая установка (от мотоколяски, 14 л.с.); 12 — глушитель (от мотоколяски); 13 — рулевая колонка; 14 — рулевой шарнир в кожаном чехле, заполненном смазкой (шарнир от «УАЗа»); 15 — ограничитель вертикального перемещения рулевой лыжи (цепочка); 16 — ограничитель поворота рулевой лыжи; 17 — рулевая лыжа; 18 — боковая лыжа (2 шт.); 19 — генератор; 20 — рычаг сцепления (от мотоколяски); 21 — щиток цепи привода; 22 — подножка; 23 — цепь привода ведущего вала; 24 — ведущий вал гусеницы; 25 — нижняя направляющая цепи гусеницы (полиэтилен, s10, 2 шт.); 26 — цепь гусеницы (от жатки кормоуборочного комбайна, 2 шт.); 27, 31 — верхние передняя и задняя направляющие цепи (полиэтилен s10, по 2 шт.); 28 — амортизатор шарнирной рамы движителя (укороченные задние амортизаторы мотоцикла «Днепр», 2 комп.); 29 — опорная лыжа; 30 — задняя рама проставки; 32 — задний мост.

Чертеж самодельного снегохода является важнейшим этапом на подготовительной стадии изготовления. Здесь в помощь пригодятся инженерные навыки, а в случае отсутствия таковых – производятся поверхностные наброски, создающие общий образ будущего механизма.

Перед созданием чертежа необходимо определить перечень требуемых компонентов. Основу снегохода стандартной конфигурации составляют:

  1. Рама – в зависимости от сложности конструкции она может быть позаимствована у квадроцикла, мотороллера, скутера, мотоцикла и пр. В случае их отсутствия деталь, как правило, варится из металлических тонкостенных труб диаметром около 40 мм.
  2. Сиденье – учитывая непростые условия эксплуатации техники, материал этого элемента должен иметь высокую влагоотталкивающую способность.
  3. Двигатель – выбирается с расчетом необходимой скорости и общего веса ТС. Чаще всего используются моторы мотоблоков, скутеров, мотоциклов и т.п.
  4. Бак – 10-15 литровая металлическая/пластиковая емкость вполне обеспечит беззаботные выезды на относительно далекие дистанции и не займет на агрегате много места.
  5. Лыжи – в случае отсутствия готовых вариантов, для самостоятельного изготовления рекомендуется применять девяти/десятислойные листы фанеры толщиной около 3 мм.
  6. Руль – выбирается с расчетом удобства и практичности. Подобно раме, двигателю и сиденью изымается у указанных двухколесных агрегатов.
  7. Привод – деталь, передающая вращающее движение от двигателя к гусенице. Данную функцию хорошо выполняет мотоциклетная цепь.
  8. Гусеница — наиболее сложный и важный элемент. Об их видах и способах самостоятельного изготовления речь пойдет дальше.

Сборка снегохода

Снегоход своими руками можно изготовить из мопеда, бензопилы или мотоцикла. Схему самодельного снегохода из бензопилы нужно разрабатывать самостоятельно, так как каждая деталь имеет свои особенности. Технику собирают поэтапно, придерживаясь чертежей:

  1. Вначале собирают каркас. Из стальных уголков размером 50х36 см делают среднюю часть конструкции. Переднюю и заднюю части собирают из стальных листов толщиной 2 мм и более.
  2. Для установки гусеничного механизма и направляющих проделывают 2 отверстия. Они должны быть сквозными. По обе стороны лонжеронов монтируют натяжные устройства для гусеничных колес. Натяжка помогает регулировать гусеницу и создает натяжение во второй ступени натяжной передачи.
  3. Для установки опорных катков требуются специальные кронштейны. Их приваривают к лонжеронам, с нижней стороны на одинаковом расстоянии друг от друга.
  4. Катки устанавливают в открытые пазы кронштейнов. Монтаж проводят с нижней стороны. Расположение катков делают на 5 осях.
  5. Из трубы подходящего диаметра изготавливают втулки и устанавливают между каждым катком.
  6. Оси кронштейнов фиксируют гайками и контргайками. Такое крепление позволит сохранить необходимое расстояние между лонжеронами и укрепить раму.
  7. Под редуктор бензопилы изготавливают стойки для крепления. Их делают из 3 металлических уголков. Затем монтируют промежуточный вал цепной передачи.
  8. Каркас готов. Между задней частью и средней устанавливают сиденье. В качестве сиденья можно использовать автомобильное кресло или простой ящик.
  9. К трубе приваривают ручки управления — это будет руль. Его устанавливают на передней части каркаса, предварительно высверлив отверстие.
  10. Для создания дополнительной прочности участок, где крепятся стойки, оборудуют металлическими косынками.
  11. Вал привода делают из трубы. Чтобы прикрепить зубчатые колеса, в него вставляют круглый фланец.
  12. Из старого мотоцикла, который имеет трехрычажное управление, создают рулевой механизм для снегохода.

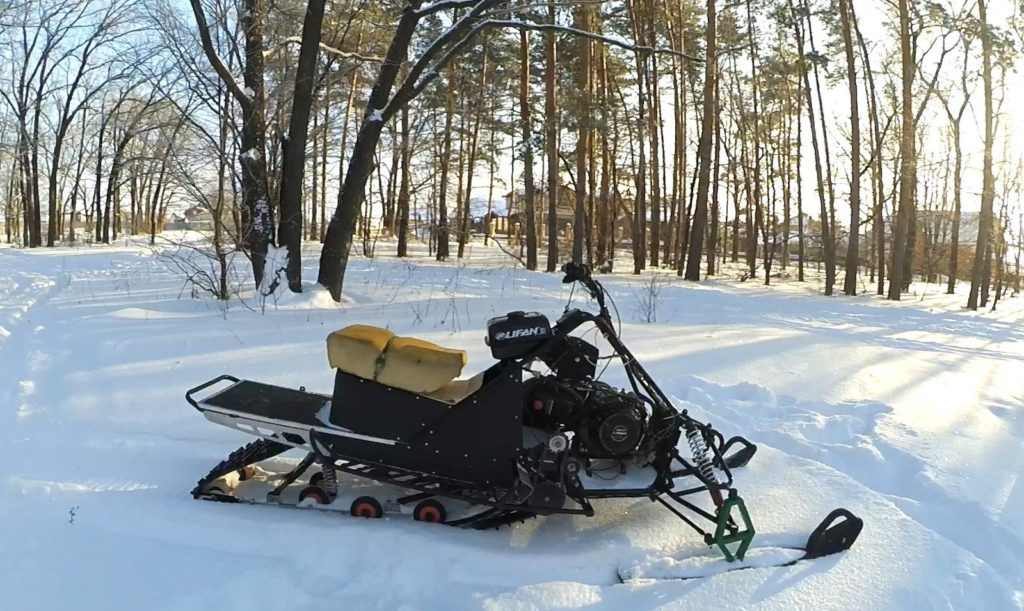

Готовый снегоход имеет простое управление и его можно использовать для детских праздников. Это легкая и компактная техника, которую можно перевозить в багажнике автомобиля. Если снегоходы делают на основе мотоблока, то их делят по материалу снегозацепов: на «трубочники» и «палочники». Здесь для гусеничной конструкции используют простые водопроводные трубки из пластмассы. Это защищает ее от деформации, но при этом уменьшает уровень сцепления гусениц и снега.

Во время холодов транспорт на двух колесах становится неактуальным, а на заснеженных просторах проехать иногда невозможно даже на автомобиле. Что же делать в ситуации, если денег на покупку более приспособленного к суровой зиме транспорта нет?

В этом случае можно изготовить самодельный снегоход. Зимние транспортные средства чаще всего оснащаются гусеничным приводом, спереди устанавливаются рулевые лыжи. Снегоход обладает высокой проходимостью, легким весом (70-80 кг), что позволяет ему ездить как по ценному снегу, так и по укатанным заснеженным дорогам. Управлять этим транспортным средством просто, а развиваемая скорость невелика. Так что ездить на снегоходе зимой загородом – это не только удобно, но и безопасно.

Как сделать снегоход своими руками: подробная инструкция

Особенности самодельных снегоходов

Самоходы, сделанные своими руками, имеют ряд особенностей:

Езда на снегоходе может быть довольно опасной, и это необходимо принимать во внимание, поэтому, хотя большинство снегоходов не может развивать скорость более чем 15 км/ч., к сборке снегоката нужно относиться крайне внимательно и осторожно. При езде на снегоходе пользователь не застрянет в сугробе, так как аппарат оснащен гусеничным мотоблоком

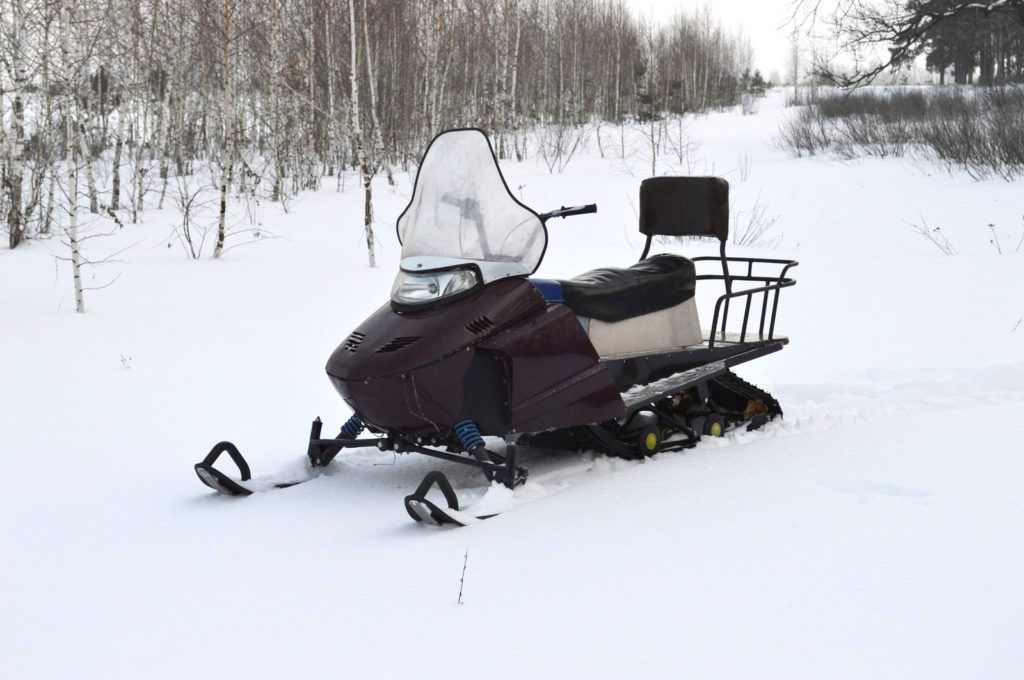

Снегоход надежен и может легко преодолеть многие препятствия

При изготовлении снегохода своими руками создатель сам тщательно подбирает детали, сам собирает их в единую систему, поэтому конструктор отвечает за качество своего аппарата. Стоимость снегоходов достаточно велика, однако отдельные его элементы стоят немного; собирая снегоход самостоятельно, конструктор экономит и на рабочей силе, поэтому самодельный снегоход стоит в несколько раз дешевле, чем покупной.

Подготовка

Для начала нужно сделать чертеж аппарата. Если Вы не обладаете такими навыками, то просто рассчитайте параметры машины. Устройство снегохода довольно несложное, поэтому можно легко сделать аппарат по образцу или видео.

Чтобы сделать снегоход, Вам понадобятся:

  • труба с диаметром 40 мм. и толщиной стенки в 2 мм. – нужна для рамы и других каркасных элементов;
  • транспортерная лента толщиной в 3 мм. (можно использовать клиновые ремни) – это основной элемент гусеничного механизма, из них делают грунтозацепы диаметром 40 мм. с толщиной стенки в 5 мм.;
  • двигатель, бак для топлива и карбюратор от мотоцикла (для мотоснегохода);
  • звезды и цепь от мотоциклов и снегоходов;
  • любой ведущий вал, подходящий по размерам;
  • лыжи от другого снегохода;
  • руль с ручкой газа и тросом (от мотоцикла);
  • платформа – необязательный элемент, потому что можно закрепить все детали непосредственно на раме (большинство людей пропускают эту часть, потому что она сопряжена с некоторыми сложностями, а отдача от нее небольшая); на платформу можно прикрепить несколько сидений;
  • сиденье;
  • кузов;
  • мелкие элементы (гайки, болты, шарниры и др.).

Материалы и изготовление

При изготовлении снегохода на гусеницах своими руками можно придерживаться этого алгоритма:

  1. Расчет рамы и ходовой части.
  2. Выбор двигателя.
  3. Начальная сварка рамы.
  4. Рулевое управление.
  5. Установка двигателя на временное крепление.
  6. Проверка конструкции.
  7. Если проверка успешна – капитальная сварка рамы и установка двигателя.
  8. Приводная система.
  9. Гусеницы.
  10. Прикрепление деталей кузова.
  11. Финальная проверка.

Начинать работу нужно с изготовления рамы, на которую будут крепиться остальные элементы. Рама не должна быть массивной, иначе аппарат получится тяжелым и утратит маневренность. Желательно, чтобы ее длина была ±2 м.

Затем на раму крепятся:

  • ведущий вал и принимающая звезда;
  • силовая установка с передающей звездой и бензобак;
  • передняя и задняя колесные оси;
  • передняя подвеска с рулем и лыжами;
  • сиденье и кузов.

Затем изготавливаются гусеницы шириной 40-50 см. Их можно сделать из транспортерной ленты или клиновых ремней.

Информация о том, как сделать грунтозацепы из пластиковых труб, указана выше.

Заднюю колесную ось крепят при помощи подвижного направляющего элемента. Он позволяет фиксировать положение оси в определенном положении. Это делается для того чтобы пользователь мог регулировать натяжение гусениц.

Общие правила конструкций

Снегоходы, сделанные своими руками, зачастую абсолютно разные. Но всех их объединяет стремление дать снегоходу свойство:

  • не проваливаться в снег;
  • двигаться в нужном направлении и с нужной скоростью.

Чтобы снегоход удовлетворял этим условиям, в его схеме должны присутствовать несколько обязательных элементов:

  • опоры (колеса, гусеницы, полозья);
  • двигатель;
  • руль, меняющий направление снегохода;
  • рама.

Простые детские снегоходы

Если есть желание сделать снегоход для ребенка, то не стоит использовать мощный двигатель. Самоделку нужно создавать в соответствии с возрастом, весом и ростом ребенка.

Стоит начать с опоры – установить лыжи под раму. Для облегчения процесса можно использовать снегокат. Затем следует поставить мотор с малой мощностью (примерно 2 лошадиные силы). Его можно извлечь из бензопилы.

Ледовые мотосани

Передвижение зимой, особенно по льду, очень затруднительно. Поэтому многие рыбаки, не располагающие бюджетом для покупки дорогостоящих аппаратов, задумываются о самостоятельном изготовлении ледовых мотосаней.

Далее присоединяется мотор от бензопилы мощностью 4-5 лошадиных сил (можно использовать бензопилу “Дружба”). Эта конструкция хорошо подойдет для ледяных поверхностей, но для передвижения по снегу (особенно рыхлому) не подойдет.

Надувные колеса

Также можно сделать снегоход на надувных колесах. Для этого берутся диски от мотоцикла или велосипеда и широкие надувные камеры от колес грузовика или трактора. По их окружности для увеличения сцепления крепятся цепи или поперечины. Чтобы придать камерам прочность на их поверхность следует нанести жидкую резину или наклеить какой-либо непромокаемый материал. Для таких снегоходов можно брать рамы с двигателями от мотоциклов (Урал или Днепр).

На гусеничном ходу

Самодельные снегоходы на гусеницах обладают высокой скоростью и надежностью, поэтому пользуются популярностью.

Гусеницы можно сделать несколькими способами, например, из покрышек от грузовика или из транспортерной ленты.

Поперек ленты прикручиваются разрезанные вдоль пластиковые трубки меньше дюйма в диаметре. Гусеницы из транспортерной ленты можно усилить цепью.

Апгрейд самодельных снегоходов

После первого использования самодельного снегохода люди замечают некоторые недостатки, которые хотят исправить.

Для начала стоит сделать возможным использование снегохода не только в светлое, но и в темное время суток. Потребуются лампа и генератор (можно взять велосипедный).

Чтобы ветер не заметал снег в глаза, можно поставить на самодельное средство передвижения готовые ветровые стекла или придумать что-то свое.

Как сделать гусеничную приставку к мотоблоку

Когда собирают снегоход своими руками, особый акцент ставят на гусеничный ход. Рассмотрим особенности сборки самоделки: как изготавливается гусеничная приставка к мотоблоку своими руками.

Некоторые мастера ставят детали с мотоблока или делают их своими руками, а кому не под силу изготовление приобретают универсальный заводской гусеничный привод. Самодельная гусеница может быть изготовлена из:

  • втулочно-роликовой цепи и транспортерной ленты;
  • покрышек;
  • ремней.

Часто встречается самодельная гусеничная приставка к агрегату серии Буран. У такого агрегата вся ходовая часть вместе с двигателем весит 20-30 кг.

Снегоходная приставка «САМ» к мотоблоку производится только в Нижнем Новгороде. Она идет на 3 катках и является вездеходной. На ней можно ездить как по снегу, так и грязи.

Для самодельного снегохода тоже есть приставка «САМ», только в этом случае четко нужно будет знать форму и параметры вала редуктора.

Гусеничный модуль к мотоблоку. Благодаря широким гусеницам данная приставка легко передвигается по глубокому снегу. Она подходит к мотоблокам Нева, Ока, Целина, Каскад, Луч, а также ее можно использовать на мотокультиваторы с некоторой доработкой посадочных мест. В готовой приставке можно регулировать натяжение гусениц, которые растягиваются при передвижении.

Немаловажное значение имеет и ведомая часть, присоединенная к мотоблоку. Это сиденье для водителя и место для багажа

В данном случае можно использовать все, что придет на ум: доска, табурет, сани, кресло и т. д. Единственным важным условием при выборе является непромокаемость сиденья.

Готовая гусеничная приставка для мотоблока Нева. В продаже есть универсальные гусеничные приставки, которые подходят к любому мини-агрегату, в том числе и к мотоблоку Нева. Они легко собираются и устанавливаются. Очень компактные и не занимают много места при хранении. Оптимальная ширина гусениц повышает проходимость устройства. Риск застрять в сугробах или грязи сводится к минимуму. Несомненным плюсом готовых гусениц является их продолжительный срок службы и доступная цена.

Заводские марки детских снегоходов

?Тайга РМ Рысь? ? первый детский снегоход российского производства. Четырехтактный двигатель мощностью 6,5 л.с. с воздушным охлаждением является одним из самых мощных среди подобных устройств. Максимальная скорость ограничена до 13 км/ч. В системе предусмотрен выключатель зажигания, устройство для экстренной остановки. Для таких средств передвижения характерна простота управления, эргономичность, устойчивость.

Polaris 120 ? его мощный четырехтактный мотор имеет объем 1,9 л.с. Усилена независимая передняя подвеска. Для таких средств передвижения характерно быстрое снижение скорости. Снегоход популярен благодаря своим техническим свойствам, эргономичности, стальным амортизаторам и съемному сиденью с багажником.

SnowRunner Max 80 ? популярность этой модели обеспечивает небольшой размер и легкость в управлении. Снегоход оснащен четырехтактным мотором с одним цилиндром, воздушной системой охлаждения и объемом 80 см?.

Yamaha SRX 120 ? такое средство передвижения позволит детям почувствовать себя на месте взрослых и получить максимальное наслаждение от развлечений в зимний сезон. Легкий в обращении детский снегоход оснащен мотором плавного действия, автоматическим сцеплением, удобной ручкой и сиденьем, а также регулируемой подвеской.

Snowfox 80 ? этот детский снегоход обладает хорошей маневренностью, повышенными эксплуатационными характеристиками. Небольшие габариты расширяют возможности хранения и транспортировки.

На гусеничном ходу

Гусеничные опоры применяются чаще других, одновременно выполняя функцию движителей. Причина в высоком КПД и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя устойчивость и маневренность. Существует несколько вариантов того, как своими руками сделать гусеницы для снегохода:

  • из транспортерной ленты;
  • из покрышек грузовика;
  • из приводных клиновидных ремней.

Поперек транспортерной ленты надо прикрутить болтами распиленные вдоль оси пластиковые или ПВХ трубки не больше дюйма в диаметре.

С таким легким аппаратом может справиться даже ребенок.

Старые покрышки колес грузовика с зимним протектором тоже можно использовать в качестве гусениц, если отрезать от них боковины. Поперечины им не нужны, а вот обметать края леской с шагом в сантиметр придется, иначе покрышка быстро разлохматится.

Приводные ремни, так же, как транспортерную ленту, нужно оборудовать грунтозацепами. Несколько параллельных ремней, от 2 и больше, соединяют между собой поперечными прочными грунтозацепами, прикрепляя их к ремням заклепками или с помощью винтов. Расстояние между соседними зацепами должно равняться шагу ведущей звездочки.

Гусеницы из транспортерной ленты или ремней часто усиливают цепью, что увеличивает надежность и долговечность движителя.

В таких снегоходах легкость сочетается с надежным приводом.

Одна из разновидностей гусеничных снегоходов — это мотособака, которая получила название по сходству с упряжной собакой для нарт. В ущерб маневренности была облегчена конструкция, тяговое усилие также увеличилось. Зато это самый эффективный механизм буксировки по снегу.

Для смены направления нужно прикладывать значительные усилия со смещением центра тяжести мотособаки.

При движении дискомфорт от встречного ветра ослабляют, установив мотоциклетное стекло и брызговики для ног. Но полностью закрыться на таком транспорте от холодного ветра невозможно. Для комфорта нужна полностью закрытая кабина, а значит — вырастет вес и потребуется более мощный двигатель.

Снегоход с автомобильным двигателем предназначен для длительных поездок на большие расстояния. При теплоизолирующем материале кузова поездка сравнима с комфортом легкового автомобиля.

А самый простой способ достижения комфорта — это просто поставить заднеприводный автомобиль на широкие опоры вроде лыж, гусениц или пневматических колесных камер, а также пустить привод штатных колес к снегоходным движителям и прикрепить переднюю лыжу к рулевой сошке.

Нелишним будет при изготовлении предусмотреть сменную схему замены колес на лыжи и обратно, если использовать для переделки запасные детали.

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

  1. Рама. В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
  2. Сиденье. Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Двигатель

Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.

Бак

Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.

Лыжи. Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.

Руль. При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.

Гусеницы. Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.

Привод. Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

Гусеница из покрышки

Из транспортерной ленты:

  • отрезаем ленту необходимой длины;
  • прошиваем края леской;
  • замыкаем в кольцо, сшивая торцы;
  • на полученное полотно прикрепим грунтозацепы. В качестве грунтозацепов используем водопроводные трубы из пластика диаметром не менее сорока мм (распиливаем вдоль).
  • крепим трубы к полотну шурупами.

Гусеница из транспортерной ленты и труб ПВХ

Лыжи – это самая простая деталь, которую можно с легкостью изготовить. Опять же для изготовления необходим чертеж, на котором указаны все параметры. Ниже представлен чертеж, по которому можно изготовить лыжи для снегохода.

Если вы решили сделать снегоход на основе мотоблока, то надеемся, что вся выше предоставленная информация окажется полезной.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
