Что такое ШРУС автомобиля, устройство, принцип работы, возможные поломки

Причины и признаки поломки гранаты

Качественный ШРУС – долговечная и надёжная деталь ходовой автомобиля, но только при соблюдении правил эксплуатации. Неблагоприятное воздействие внешних факторов призваны устранить специальные пыльники, которыми защищены узлы: они предохраняют ШРУСы от попадания грязи, пыли и влаги.

Работа детали в большой мере зависит от состояния пыльников. Малейшее их повреждение при езде по плохим дорогам с многочисленными ямами заканчивается попаданием внутрь ШРУСа загрязнений. Под воздействием грязи и влаги внутренняя смазка шарниров приходит в негодность, вследствие чего возникает повышенное трение, что приводит к поломке детали.

Другая причина проблем с деталью – неграмотное, экстремальное вождение автомобиля. Резкие старты с вывернутыми колёсами или пробуксовками, другие повышенные нагрузки на ходовую заставляют шарниры трудиться на пределе возможностей. В группу риска входят автомобили с «разогнанными» моторами. Стандартные приводы не рассчитаны на передачу дополнительного крутящего момента, поэтому срок их службы резко сокращается.

Самая уязвимая часть гранаты — пыльник

ШРУС может быстро сломаться по вине производителя автомобиля. Использование некачественного металла или нарушение технологии производства резко снижает качество детали. Автовладелец не в силах повлиять на работу шарнира, поскольку вина за его поломку полностью лежит на производителе машины.

Понять, что ШРУС неисправен, можно по следующим признакам:

  1. Хруст при поворотах. Хрустеть узел начинает по причине попадания внутрь грязи и удаления из его соединений смазки.
  2. Рывки в начале движения, ускорения или замедления автомобиля.
  3. Вибрация на скорости, особенно на поворотах.

Методы диагностики

Характерный признак проблем с работой механизма – повреждения пыльника. Если на защите обнаружены трещины даже небольшого размера или ослабление хомутов, стоит проверить состояние узла. Опытные автовладельцы и мастера советуют проверять состояние пыльников после каждых 5–7 тысяч пробега.

Специалисты рекомендуют самостоятельно воспользоваться одним из следующих методов диагностики неисправности:

  1. Машину ставят на подъёмник и включают первую скорость. Неисправный шарнир сразу издаст характерный хруст.
  2. Выворачивают рулевое колесо до упора, запускают мотор и трогаются. Хруст может появиться в начале набора скорости.
  3. Слушают звуки при езде по неровностям или наборе скорости.
  4. Явный признак неисправности шарнира – увеличенный люфт. Чтобы проверить состояние детали, берутся за внутренний шарнир на выходе привода наружного и качают его: люфт от полутора десятков миллиметров свидетельствует о поломке детали.

Своевременная диагностика поможет избежать проблем с автомобилем

Демонтаж привода

Чтобы снять привод с автомобиля, вам потребуется произвести еще несколько несложных действий:

  1. Извлеките из наконечника рулевой тяги шплинт, разогнув его при помощи плоскогубцев.
  2. Ключом на 19 выкрутите гайку. Если она не поддается, обработайте ее проникающей смазкой и повторите попытку через несколько минут.
  3. Установите съемник на поворотный кулак, вращайте основной болт по часовой стрелке. При необходимости обстукивайте молотком. После нескольких оборотов должен выйти палец из кулака.
  4. Выкрутите два болта, которыми производится крепеж шаровой опоры к ступице переднего колеса.
  5. Вот и все практически, осталось только выбить легкими постукиваниями ШРУС передний левый (внутренний), и только после него — внешний.

Причины выхода из строя

Разрыв пыльника ШРУСа При нормальной езде и периодических проверках, шарниры могут прослужить очень много лет. Из опыта можно сказать, что некоторые ШРУСы работают по 10-15 лет без проблем. Самой частой поломкой является – износ пыльника. Когда рвется защитная резина, грязь попадает в кожух, смазка вымывается, система начинает давать сбои.

Подобную неисправность можно легко отремонтировать на начальной стадии. Меняется пыльник, внешний шарнир очищается от грязи и наполняется специальной смазкой. Но если владелец «запустил» работу механизма, он может прийти в полную негодность. На некоторых марках авто, ШРУС меняется только в сборе. К примеру, на KIA Cerato 2006 года, невозможно поменять только внешнюю гранату. Оригинальная запчасть стоит очень дорого и продается только в сборе.

Существует несколько причин, по которым шарнир угловых скоростей приходит в негодность:

  1. Естественный износ, происходящий в процессе эксплуатации.
  2. Проникновение внутрь шарнирного узла грязи и абразивного песка в результате прорыва резинового чехла.
  3. Недостаточное количество смазки.
  4. Сильный удар по подвеске из-за попадания колеса в дорожную яму на большой скорости.
  5. Установка дешевых запчастей низкого качества.

Явный признак неисправности ШРУСа – громкий хрустящий звук, слышимый при повороте колес на значительный угол. Вторичный симптом – гудение и треск при различных режимах езды.

Автомобильная граната – одна из наиболее надежных деталей, работающих с постоянной динамической нагрузкой. В нормальных условиях эксплуатации узел способен отслужить 100 тыс. км и более. Не является редкостью случай, когда ШРУС остается исправным в течение всего срока службы переднеприводного либо полноприводного авто. Поэтому причиной замены элемента редко становится естественный износ.

Главным виновником преждевременной поломки ШРУСа является порванный пыльник. Резина изнашивается гораздо быстрее шарнирного механизма, пересыхает и трескается, иногда повреждается посторонними предметами на бездорожье. Через прорыв проникает вода, грязь и песок. Первая размывает смазку и вызывает коррозию, вторые попадают между трущимися поверхностями и работают на истирание. Ресурс узла сокращается вдвое (как минимум).

Ускоренный износ также возникает от недостаточного количества смазывающего материала в механизме. Второй вариант – применение смазки, непригодной для высокооборотных шарнирных узлов. Если вы приобрели подержанную машину, сразу планируйте проверку данных элементов – неизвестно, чем и как их смазывал предыдущий владелец.

Из-за сильного удара по подвеске изношенный ШРУС в автомобиле может попросту вылететь из гнезда. Случай довольно редкий, но фатальный – полуось наверняка придется менять в сборе. Подбирая новую запчасть, старайтесь не слишком экономить и брать оригинальные детали. Автомобильный рынок насыщен китайскими подделками, чей срок службы непредсказуем.

Что из себя представляет пыльник ШРУСа

Пыльник шруса сделан из высокопрочного эластичного и устойчивого к температурам материала, как правило, это специализированная резина реже — специальный эластичный пластик.

Для автомобиля Mitsubishi Lancer X пыльники приводов существуют как из резины, так и из пластика, вторые встречаются намного реже и стоят значительно дороже, чем пыльники из резины. На рынке представлено множество изделий от разных производителей, но в чем же их отличия между собой и ак правильно подобрать пыльник на Митсубиси Лансер 10?

Основное отличие пыльников между собой — тип и место установки, так пыльники могут быть:

Внутренний пыльник для Lancer X (артикул 3817A135/3815A224) располагается на конце привода, входящего в коробку передач или редуктор, наружный пыльник (артикул 3817A134) устанавливается на противоположном конце, где шарнирное соединение крепится к ступице автомобиля.

Вне зависимости от типа и места расположения пыльника следует за ним тщательно следить, т. к. порванный пыльник может привести к выходу из строя всего механизма ШРУС, тем самым обеспечив владельцу автомобиля дорогостоящий ремонт.

Поэтому лучше потратить меньшую сумму на пыльники (от 800р. за пыльник, 1100-1900р. за комплект с хомутами и смазкой), нежели потом переплачивать за дорогостоящий ремонт.

Другими же отличиями пыльников между собой является:

  • комплект поставки (наличие специализированной смазки);
  • качество сопутствующих материалов (крепежных хомутов, стопорного кольца и смазывающего материала).

Далеко не у каждого пыльника в комплекте есть в наличии специальная смазка, а даже если есть, то её качество, как правило, оставляет желать лучшего, поэтому при замене пыльника следует обзавестись ещё и смазывающим составом, желательно таким же, которым на данный момент смазаны механизмы ШРУСов.

Причины поломки ШРУСа и чем грозит его неисправность

Одной из причин поломки гранаты является неадекватное вождение, когда водитель агрессивно буксует, постоянно резко стартует или предпочитает тормозить с помощью коробки передач. Такой стиль управления автомобилем существенно сокращает срок службы ШРУСа. Скоро потребуется выполнять не только его замену, но и полную переборку ходовой части автомобиля.

Также часто причиной выхода из строя ШРУСов является повреждение пыльников. От постоянной нагрузки и существенных внешних воздействий пыльники быстро изнашиваются, после чего грязь и посторонние предметы оседают на ШРУСе, появляется хруст и заклинивание гранаты. В целях профилактики таких поломок следует на регулярной основе осматривать машину на эстакаде или подъёмнике, что позволит контролировать состояние пыльников, на которых не должно быть следов механических повреждений.

Ремонту гранаты не подлежат, поэтому при появлении хруста в подвеске следует выполнить комплексную диагностику и провести замену ШРУСов. К сожалению, такой ремонт – это дорогостоящая и трудоемкая работа, поэтому автовладельцу нужно быть готовым к существенным финансовым затратам.

При значительном износе ШРУСов иголки от роликовых подшипников попадают сначала в корпус трансмиссии, после чего оказываются в шестеренках, что может привести к критическим неисправностям коробки передач. Ремонт автомата или механики в подобном случае потребует от автовладельца огромных затрат.

Заклинивание изношенных ШРУСов может случиться на высокой скорости, автомобиль теряет управляемость, что часто приводит к серьезным авариям. Поэтому следует не доводить до критической степени износа гранаты, как только появился характерный хруст, следует либо самому, либо в сервисе выполнить соответствующий ремонт.

В качестве профилактики таких проблем следует на регулярной основе проходить осмотр автомобиля, следить за текущим состоянием гранаты, и при любых повреждениях менять пыльники, обновляя в них смазку. Если же пренебречь таким осмотром, а его рекомендуется проводить каждые 5000 километров, на пыльниках будет оседать грязь, внутрь попадает песок и камушки, в конечном счете, появится хруст и полный износ гранаты.

Подведём итоги

ШРУС – одна из важнейших деталей автомобиля, которая позволяет приводить колёса в движение, отвечая также за управление автомобилем. В процессе использования машины на такие гранаты приходится повышенная нагрузка, часто рвутся пыльники, после чего на ШРУСе оседает грязь, а без смазки шарнир быстро изнашивается и требует замены.

Причин повреждения ШРУСа может быть несколько. Это неудовлетворительное состояние пыльников, агрессивный стиль управления автомобилем и существенная нагрузка на разбитых дорогах. Износ и хруст ШРУСа может привести к проблемам с роликовыми подшипниками, заклинивание гранаты крайне опасно, так как на высокой скорости удержать машину будет практически невозможно, что приводит к серьезным авариям.

В целях профилактики рекомендуется проводить каждые 5000 километров пробега осмотр состояния пыльников, которые не должны иметь повреждений, а если появился хруст ШРУСа, необходимо наведаться в сервис, выполнить диагностику и провести их замену.

23.05.2020

Подготовка к ремонту

Перед началом проведения работ вам нужно подготовить весь комплект запчастей:

  1. Непосредственно ШРУС.
  2. Пыльник ШРУСа.
  3. Два хомута.
  4. Смазку на основе графита.
  5. Гайку ступицы.

Только после этого можно начинать проводить ремонт. Первым делом сливаете из коробки передач масло. Желательно слить все, так будет проще. По факту же достаточно вылить 2/3 от общего объема. В этом случае при вынимании шарнира не прольется масло из отверстий. Устанавливаете под задние колеса упоры. Затем при помощи молотка и подходящей выколотки расконтриваете гайку, выкручиваете ее, поднимаете ремонтируемую сторону и снимаете колесо.

Определение и история появления

Всего несколько десятков лет назад большинство автомобилистов не представляло о наличие данного узла. И это легко объяснить, так как практически все автомобили были заднеприводными и крутящий момент от редуктора к ведущим колесам всегда передавался под одним и тем же углом, так как задние колеса на большинстве транспортных средств не являлись управляемыми. И многие из Вас помнят неотъемлемую часть заднеприводного авто – неразрезной мост.

Но время заднеприводных автомобилей, по крайней мере в массовом сегменте, давно и безвозвратно прошло и переднеприводные автомобили, в силу их ряда преимуществ «захватили» рынок.

У переднеприводных авто передние колеса являются одновременно и ведущими и управляемыми и при таком положении вещей крутящий момент от двигателя на ведущие колеса передается под постоянно изменяющимися углами.

Чтобы обеспечить кинематически правильную передачу момента в конструкцию внедрили ШРУС. Этот узел был разработан и запатентован достаточно давно – в середине 20‑х годов прошлого века, но широкое распространение получил лишь в конце 50‑х с появлением первых переднеприводных авто.

Многие «профессиональные» автомобилисты ШРУС называют гранатой, лично я не сторонник таких жаргонизмов, так как при описании узлов и агрегатов, должны применяться технические термины, а не гаражный сленг.

Неисправности и диагностика ШРУС

  • Повреждение пыльника.
  • Высыхание или загрязнение смазки.
  • Износ шариков или роликов.

Во время езды из-под колес вылетают мелкие камни, которые могут пробить пыльник ШРУС. Когда такое происходит, в смазку начинает попадать пыль и грязь. В результате смазка превращается в абразивное вещество, которое разрушает шарики, ролики и другие внутренние части шарнира, приводя к его поломке.

Из-за попадания грязи в смазку, при движении на высокой скорости трущиеся детали шарнира нагреваются до сотен градусов. Такая температура меняет свойства смазки, приводя к ее высыханию. Работа шарнира с высохшей смазкой приводит к сильному износу деталей и через 3 – 5 тысяч километров наступает критическое повреждение, после которого шарнир невозможно отремонтировать и его приходится менять.

Диагностику ШРУС можно разделить на два этапа. Первый выполняют каждые 3 – 5 тысяч километров. Если приходится ездить по бездорожью или грунтовым дорогам, то каждую 1000 километров. Для такой диагностики необходимо заехать на яму или эстакаду, или поднять автомобиль на подъемнике. Если такой возможности нет, диагностику можно провести с помощью 2 домкратов. Как поднимать автомобиль с помощью домкратов и необходимые меры безопасности описаны в статье.

Подняв перед или зад автомобиля, внимательно осмотрите пыльники наружных и внутренних гранат. Проворачивайте колеса, чтобы осмотреть пыльник со всех сторон. При обнаружении трещин, пробоин или разрывов пыльника, необходимо снимать приводной вал, чтобы поменять пыльники и проверить состояние смазки и деталей шарнира.

Второй этап диагностики проводят, если возникли подозрения на повреждение ШРУС – хруст или щелканье при движении с полностью вывернутым в любую сторону рулем. Приводной вал снимают с автомобиля, чтобы проверить состояние деталей ШРУС. О том, как это сделать, читайте в статье (Приводной вал). Эта процедура одинакова как на российских автомобилях семейства ВАЗ, так и на большинстве иномарок.

Сняв вал, поворачивайте шарнир в разные стороны, затем попробуйте сложить с углом 30 – 40 градусов и вращать его, держа одной рукой за трубу, другой за ведомый вал наружного или ведущий вал внутреннего ШРУС. Исправный шарнир вращается легко, без щелчков и заеданий. Держите приводной вал одной рукой, а другой легонько пытайтесь провернуть ведомый или ведущий вал ШРУС. Даже небольшой люфт говорит о необходимости замены шарнира. Снимите пыльник со ШРУС и осмотрите смазку. Если в ней есть кусочки песка или грязи, смазку необходимо менять. Если внешне смазка выглядит чистой, двумя пальцами возьмите немного смазки рядом с шариком или роликом. Разотрите смазку между пальцами. Чистая смазка легко разотрется, сделав пальцы гладкими, поэтому вы легко почувствуете даже небольшое загрязнение.

Неисправности шруса

Внутренний ШРУС — один из главных элементов трансмиссии в автомобиле, и в связи с этим изготавливается из высококачественных материалов (не считая подделок). Обычно срок годности этих деталей высок, но часто получается что износ наступает намного раньше, такое бывает даже у новых машин.

Причины износа ШРУСа:

  1. Недостаточное количество смазочного материала, либо его плохое качество.
  2. Плохое качество материала при изготовлении ШРУСа, использование поддельных и бракованных деталей.
  3. Проникновение инородных предметов и воды из-за того что пыльник вышел из строя.
  4. Плохое покрытие дорог, и неаккуратное вождение по этим дорогам.
  5. Несвоевременно проведенная диагностика и замена запчастей.

Первичную диагностику можно провести водителю самому, не прибегая к помощи автослесаря, путем поверхностного осмотра, благодаря этому можно выявить повреждения пыльника. Для более детального осмотра придется шарнир разобрать, в этом поможет эстакада, яма или просто домкрат. Провести диагностику ШРУСа самому не составит труда.

Характерные поломки шарнира:

  1. Посторонние звуки (хруст), они усиливаются при: повороте, разгоне, преодолении барьеров. Шарики очень износились что беспроблемно двигаются по углублениям.
  2. Недостаток смазки внутри деталей.
  3. Зазор вала. Для того что бы понять так ли это, необходимо взять полуось и подвигать ее, при наличии дефекта вы сразу обнаружите люфт в рабочей стороне ШРУСа.
  4. Инородные предметы, которые попадают с дорожного покрытия.

Чтобы определить звук неисправности наружного шарнира, нужно выбрать ровную поверхность, максимально повернуть в сторону руль и резко двинуться с места, обеспечивая тем самым нагрузку на шарнир, и если он действительно неисправен, то будет слышен знакомый шум

Важно определить с какой стороны исходит хруст

Поломку во внутренних шарнирах диагностируют немного по-другому. Здесь наоборот необходимо найти плохую дорогу с ямами и проехать по ним. Если ШРУС застучал, то значит выявилась поломка. Существует еще способ диагностики хруста внутреннего ШРУСа. Нужно нагрузить хвостовую часть машины так, чтобы перед приподнялся, а ось внутреннего шарнира по возможности максимально согнулась. Приоритетным признаком поломки является хруст в движении. Не рекомендуется ездить с загруженной задней частью машины, на постоянной основе, контролируйте пружины амортизатора.

Третий способ распознать с какой стороны “граната” стучит, заключается в последующем алгоритме:

1 — выставить равномерно колеса автомобиля.

2 — поднять одно любое ведущее колесо подъемником.

3 — установить автомобиль на ручник и снять с передачи.

4 — плавно “тронуться” (вывешенное колесо начнет вращаться).

5 — потихоньку выжать педаль тормоза, таким образом создается естественная нагрузка на “гранату”. Если присутствует неисправность в одном из внутренних ШРУСов, сразу появятся звуки, в неисправной части машины. Если дефекта нету, то машина просто начинает глохнуть.

6 — Максимально вывернуть руль. Медленно выжимать педаль тормоза. Если есть неисправность — то хруст будет продолжаться. Если присутствует поломка ШРУСа с другой стороны, то прибавится дополнительный звук. Полностью понять что поломка состоит именно в ШРУСе можно если в начале движения авто появились рывки. Предпочтительнее конечно машину не доводить до состояния полной амортизации и проводить ежемесячную проверку. При подвешивании колеса и проверке ШРУСов придерживайтесь правилам безопасности, не забывайте поставить машину на ручник, а лучше всего пользуйтесь колесным стопором

Обратите внимание, не забыли ли вы установить нейтральную передачу, выключить двигатель, дождитесь полной остановки колеса до того, как поставите его на поверхность

Как заменить внутренний ШРУС, признаки поломки которого проявились

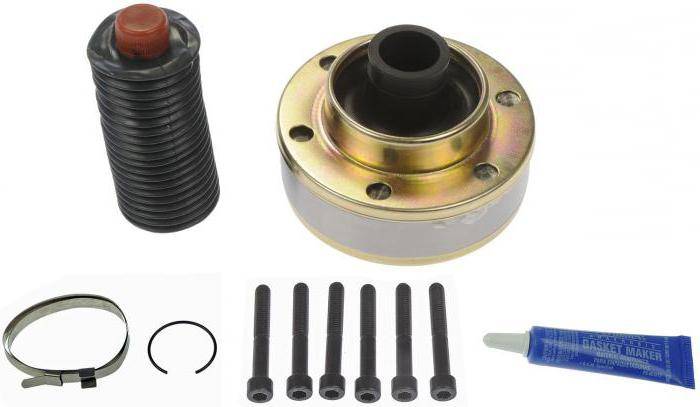

Для замены понадобится приобрести комплект запчастей:

  1. Новый подшипник.
  2. Новый пыльник.
  3. Хомуты.
  4. Смазка для подшипников.

Для выполнения этой работы не потребуется никакого специального инструмента, ее сможет выполнить любой автолюбитель.

  • поднимите автомобиль, приняв необходимые меры безопасности;
  • снимите колесо;
  • открутите ступичную гайку, удерживая автомобиль на тормозе;
  • отверните болты крепления шаровой опоры;
  • разъедините шлицевое соединение ступицы и вала, взявшись руками за стойку и потянув ее на себя;
  • для того чтобы вытащить внутреннюю часть ШРУСа из дифференциала — резко дерните вал на себя, помогая при этом монтажкой;
  • отверните хомуты;
  • выверните пыльник;
  • сбейте подшипник с вала, ударяя по обойме молотком;
  • снимите пыльник;
  • установите новый пылезащитный чехол на ось;
  • запрессуйте новый подшипник на вал, ударяя по нему молотком через проставку;
  • набейте новую смазку в пылезащитный чехол и затяните хомуты;
  • сборка производится в обратном порядке;

Важно: при установке внутренней части ШРУСа в дифференциал, необходимо чтобы стопорное кольцо защелкнулось в нем. Своевременная замена внутреннего ШРУСа при появлении признаков поломки, предотвратит износ и повреждения остальных важных частей трансмиссии

Своевременная замена внутреннего ШРУСа при появлении признаков поломки, предотвратит износ и повреждения остальных важных частей трансмиссии

При выполнении этих работ, рекомендуется произвести осмотр всех составляющих привода и при обнаружении неисправностей или повреждений пылезащитных чехлов, произвести замену всех неудовлетворительных элементов.

При своевременном техническом обслуживании и диагностике составляющих и узлов привода, а также при использовании качественных запасных частей и смазок, срок службы механизме значительно продлевается.

Элементы, защищающие шарниры на переднеприводных автомобилях ВАЗ

Пыльник — это элемент защиты шарниров на переднеприводных автомобилях Жигули, сделанный из специальной резины в форме гофры. Он устанавливается на внутренний и наружный шарниры привода и защищает их от воздействия внешних факторов. Также он удерживает внутри шарнира необходимую для работы смазку.

Самостоятельная замена передних подшипников на автомобилях ВАЗ

Ступицы являются важным элементом передней подвески автомобиля. При неисправности ступичных подшипников, первым появляется гул, а иногда и скрежет в передних колесах автомобиля. Ступица начинает греться, из-за этого могут начаться проблемы с тормозами. Люфт в ступицах передней подвески, приводит к

Все о ШРУСе и о том, как осуществить его демонтаж и монтаж

Перед тем как начинать говорить о какой-либо поломке, необходимо дать конкретное определение той или иной детали, которая в дальнейшем будет ремонтироваться. Эта относится и к починке ШРУСа. Данная деталь является одной из составляющих трансмиссии. Вообще ШРУС – это аббревиатура, которая

Как самостоятельно заменить пыльники шруса на машине ВАЗ 2109.

Пыльники шруса — узел переднего привода, который в народе называют «граната». Причины, которые приводят к их повреждению, могут быть разные: старение материала, наезд на препятствие, а так же небрежная эксплуатация автомобиля.

Защитные чехлы ШРУСа: признаки выхода из строя и принципы установки нового пыльника

Граната (ШРУС) является важным элементом привода автомобиля – с его помощью на ведущие колеса передается крутящий момент от КПП.

Как поменять пыльники шарнира приводного вала на переднеприводных автомобилях ВАЗ

Пыльники шарниров приводного вала — важные элементы, защищающие подшипник от попадания в него пыли и грязи. Необходимо регулярно проверять их целостность.

Автомобили с передним приводом очень любимы автомобилистами всего мира. Зачастую в конструкции таких машин применяют системы подвески типа «Макферсон». Это очень простая и надежная конструкция, которая может работать очень много лет без единой серьезной поломки. Но есть в автомобилях с передним приводом достаточно уязвимые узлы. Один из них – шарнир равных угловых скоростей, а если проще, то просто ШРУС, или «граната». На производстве этих деталей используются самые современные и довольно прочные сплавы. Рабочая часть обработана специальным напылением, смазка должна обеспечить детали долгую работу. Но практика показывает, что нет ничего вечного. ШРУСы выходят из строя, причем даже на новых авто. Как диагностировать поломку в этой узле, почему хрустит ШРУС, какие последствия и как менять эту важную деталь – попробуем разобраться в этом.

Выбор шарнира

Выбор нового ШРУСа, при обнаружении выхода старого из строя – дело серьезное.

Приобретать нужно только сертифицированные элементы хоть и стоимость их может быть дороже, но это исключит возможность приобретения восстановленного шарнира или сделанного с несоответствующего материала.

Сразу же следует проверить пыльники на наличие повреждений.

Если покупка «гранаты» производится для иномарки, то важно учитывать также и технические характеристики силовой установки. Ведь на зарубежное авто может устанавливаться несколько типов силовых установок, с разными мощностными показателями

Ведь на зарубежное авто может устанавливаться несколько типов силовых установок, с разными мощностными показателями.

Если не брать это в расчет, то возможно, что новый ШРУС будет не рассчитан на работу с двигателем, который установленный на конкретную марку машины.

Звуки и симптомы поломки

Существует несколько признаков неисправности шарнира:

  • Разрыв пыльника. Достаточно отправиться на СТО, где неисправный элемент заменят, и потребность в ремонте самого ШРУСа отпадет.
  • Свист «гранаты». Звук очень напоминает трение сносившихся до металла тормозных колодок.
  • Рывки. Когда автомобиль трогается, водитель может ощутить несильные толчки. Такое поведение свидетельствует о разбитых канавках гранаты.
  • Щелчки. Проявляются в момент движения, при этом их количество варьируется от 2 до 5. При движении неприятный звук пропадает, но при следующей попытке сдвинуться с места снова возникает. Это также указывает на неисправность «гранаты».
  • Хруст. Если звук проявляется непосредственно при движении, то это тревожный сигнал. ШРУС не просто износился, его вот-вот заклинит. Ехать с таким повреждением опасно, поэтому лучше всего вызвать эвакуатор и отправить автомобиль в мастерскую.

Если появился хоть один из перечисленных симптомов неисправности, то лучше отправить автомобиль на диагностику. Опытные водители могут самостоятельно осмотреть шарнир и выявить источник проблемы.

Это интересно: Как научиться правильно работать со сцеплением

Основные причины и признаки отказов

Опыт эксплуатации и ремонта автомобилей подсказывает, что проблемы с приводом могут возникнуть даже у новой машины с небольшим пробегом. Существует ряд причин, по которым возможен отказ ШРУСа:

  1. Отсутствие консистентной смазки. Последняя может вымываться через неплотное соединение пыльника с металлическими частями либо через повреждённые зоны защитного покрытия. Нехватка смазки или ее полное отсутствие приводит к повышенному износу контактных поверхностей.
  2. Повреждение пыльника. Через трещины и отверстия в ШРУС могут попадать грязь, дорожная пыль, песок. Смешиваясь со смазкой мельчайшие частицы становятся абразивным материалом, который истирает рабочие поверхности.
  3. Низкое качество деталей. Ввиду высоких контактных напряжений в узле применяют легированные стали с увеличенной твёрдостью. Если производитель отступает от технологии изготовления используя «мягкий» металл, детали быстро исчерпают свой ресурс.
  4. Агрессивная манера вождения или буксировка тяжелых прицепов. Запас прочности узла конструкторами заложен таким образом, чтобы его ресурса хватило для среднестатистического водителя. Превышение эксплуатационных нагрузок приводит к уменьшению срока службы привода.
  5. Механическое воздействие. При попадании колеса в глубокую выбоину, либо машины в ДТП может произойти повреждение элементов привода.
  6. Естественная деградация узла. В ШРУСе, который выработал ресурс наблюдается увеличение рабочих зазоров, что приводит к его быстрому разрушению.

К сведению! Повышенная вибрация, которая является следствием износа деталей подвески (шаровых опор, наконечников, стоек) негативно сказывается на состоянии ШРУСа, уменьшая его срок службы.

При первых признаках появления проблемы с шарнирами необходимо проверить привода переднеприводного автомобиля. Если своевременно не обнаружить дефект, повреждения ШРУСа могут превысить критические и он может разрушиться во время движения. Машина в худшем случае может попасть в ДТП, а в лучшем её придётся доставлять к месту ремонта на эвакуаторе либо менять неисправную деталь прям на дороге. Водителям нужно оперативно реагировать на признаки неисправности ШРУСа:

  1. Хрустящие (щёлкающие) звуки во время движения в повороте.
  2. Зазоры между деталями шарниров.
  3. Шум при начале движения или резком ускорении.
  4. Рывки при разгоне.

Конструкция шарнира

Переход от заднего к переднему приводу потребовал от автопроизводителей разработки новых технических решений. Передача вращения на управляемые колёса сопряжена с большими углами поворота. Карданный вал, устанавливаемый на заднеприводных автомобилях, с этой задачей не справлялся ввиду ограниченного угла поворота и низкого КПД. Но, после внесения изменений в конструкцию, он стал прототипом современного шарнира равных угловых скоростей.

Производители автомобильных запчастей выпускают два типа ШРУСов. Первый называют «рцеппа» (более известный как «шестишариковый»). Он состоит из двух обойм (внутренней и внешней), стальных шариков и сепаратора их разделяющего. Благодаря точности изготовления и минимальным зазорам рцеппа может передавать высокий крутящий момент на больших оборотах и углах поворота до 60°.

Второй тип ШРУСа – «трипод». Его конструкцию разработали в Японии, где его и применяют на некоторых автомобилях. Устроен он несколько сложнее, чем рцеппа, но он способен передавать вращение под углом и перемещаться вдоль оси. Трипод состоит из корпуса, в котором неподвижно закреплена трёхлучевая звезда со сферическими роликами и вилки с профильными канавками. Недостатки такой конструкции – невозможность работы при углах, превышающих 30°, сложность изготовления и, как следствие, высокая цена.

Независимо от конструкции и технологии изготовления, компоненты привода обязательно оборудуют пыльником, закреплённым стяжными хомутами и стопорным кольцом для фиксации детали на валу. Повреждение одного из них – это повод проверить ШРУС (гранату) на машине. Попадание воды, песка или грязи во внутреннюю полость недопустимо. Посторонние вещества приведут к интенсивному износу рабочих поверхностей и повреждению привода.

К сведению!

Появление следов смазки на наружных поверхностях пыльника – один из признаков неисправного ШРУСа.

Шарнир, будь то рцеппа или трипод не может сам передавать вращение на ступицу колеса. Он является составляющим компонентом привода, состоящего из вала и двух ШРУСов (внутреннего и внешнего). Первый выполнен из толстостенной трубы диаметром 25-35 мм. Внутренний устанавливают на коробке скоростей, а наружный на ступице колеса. Первый работает при углах вращения, не превышающих 30°, что позволяет установить туда трипод. На внешней стороне закрепляют ШРУС типа рцеппа.

Однако, при работе привод воспринимает не только крутящие нагрузки. Во время движения автомобиля происходит качание подвески, что приводит к изменению расстояния между шарнирами. Для компенсации этого, приводной вал во внутреннем ШРУСе может перемещаться по шлицам. В премиальных автомобилях в этом месте устанавливают трипод с жёстко закреплённой полуосью. Такая конструкция надёжней, но дороже привода, собранного на основе простых ШРУСов.

Замена внешнего ШРУСа

Опытный владелец авто, обладающий практичными навыками, не встретит проблем, взявшись за замену наружного ШРУСа. Список необходимых для осуществления «операции» инструментов уже представлен выше. Кроме инструментов и расходных материалов стоит сделать еще кое-что. Перед снятием колеса, слейте немного масла с КПП – так будет удобнее работать. Также понадобится монтировка – она послужит рычагом при изъятии приводного вала.

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем монтировку или лом, убираем зашлицованный приводной вал. Легкими ударами молотка (пригодится подкладка, например деревянный брусок) выбиваем наружный шарнир. Далее выполняем такие действия:

  1. Необходимо снять ступичную гайку и сорвать болты крепления колеса. Под задние колеса ставим упоры.
  2. Домкратом приподнимаем автомобиль, вывешиваем и затем снимаем колесо.
  3. Болты, скрепляющие поворотный кулак с шаровой, убираем.
  4. Поворачиваем руль до конца. Оттянув поворотный кулак, вытаскиваем наружную половину ступицы вместе со старым ШРУСом. Если граната не поддается – легонько бьем молотком.
  5. Старый пыльник и хомуты снимаем и отправляем в мусор.
  6. Снимаем ШРУС ударами молотка, вращая его по полуоси.
  7. Закрепляем в ступице установленные новые шарниры вместе с пыльником.

Замена левого ШРУСа осуществляется так же. В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов по нему. Не забудьте долить масло для КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
