При установке новой цепи важно, чтобы нижняя ветвь не терлась об ловушку цепи. При натяжении цепь всегда удаляется от ловушки, поэтому если есть риск, что цепь будет задевать за нее, при покупке выбирайте более длинную цепь. Вообще при любом сомнении берите цепь длиннее: отрезать от нее звенья куда проще, чем их нарастить

Вообще при любом сомнении берите цепь длиннее: отрезать от нее звенья куда проще, чем их нарастить

Вообще при любом сомнении берите цепь длиннее: отрезать от нее звенья куда проще, чем их нарастить.

Irbis XR250 169FMM CB250 Ремонт КПП, ГРМ, сцепление

Моторчик с балансиром, маркировку на корпусе имеет 169FMM, номер расположен с левой стороны, под крышкой генератора ближе к ведущей звезде. Особенность в том, что прокладки на данный двигатель – редкость. Просто выбросить прокладки и посадить на герметик, тоже не получится, так как имеются масляные каналы. Таких прокладок, без которых не обойтись – 2шт. Остальные детали доступны и взаимозаменяемы с другими моторами подобного семейства, а семейство данного типа двигателя судя по данным из тЫрнета – CB (Си-Би) , конкретно данный тип – CB250. Но ориентироваться на надписи не стоит, так как артикулярность своеобразна и лучше топать с образцом в магазин.

Как натянуть цепь на мопеде Альфа?

Отличительная особенность мопеда от скутера в том, что первый имеет цепь вместо ремня, поэтому рано или поздно с мопедами Альфа случаются вполне типичные поломки. Цепь имеет свойство со временем растягиваться, после чего движение становиться достаточно проблемным. Натянуть цепь возможно самостоятельно, для этого особых навыков не требуется. Но знайте, натянуть цепь на мопеде Альфа нужно не сильно, свободный ход должен составлять от 2 до 3 см, иначе вы столкнетесь с гораздо большими проблемами.

Итак, если вы не знаете как натянуть цепь на мопеде альфа, следуйте инструкции, указанной ниже.

Первым делом снимите подножку для пассажира чтобы она не мешала производить натяжку. После поставьте мопед альфа на центральную подножку. Но некоторые специалисты рекомендуют проводить натяжку под определенной нагрузкой на мопед, ведь на центральной подножке ваше транспортное средство будет держаться на весу, после натяжки цепи вы заметите, что она натянулась еще больше, словно струна. Данная оплошность влечет серьезные поломки, многие отзываются, что перетянутая цепь через 1 тыс.км влечет поломке всего механизма сцепления.

Как натянуть цепь на мопеде Альфа

Далее придется отвинтить гайки центральной оси колеса, это поможет ослабить ось колеса. Для этого подойдет ключ на 14, после этого придется открутить гайку, расположенную на той же оси, но дальше, в случае с мопедом Альфа подойдет ключ на 24. После этого приступаем к регулировке цепи, на той же оси расположена натяжитель цепи с гайкой, достаточно закрутить ее, для этого потребуется ключ на 10.

Закручивать гайку придется до уровня, пока вы не почувствуете, что цепь натянута. При этом зубцы не должны попадать на край цепи, проверьте это, и только после можно приступать к завершающей процедуре — обратной закручивании гаек оси. Затяните хорошо эти гайки, но не перетяните их. На этом все, как видите, натянуть цепь на мопеде альфа достаточно просто.

Разные способы натягивания цепи

Велосипеды сейчас бывают разные, имея существенные отличия в конструкции. Чтобы правильно натянуть цепь на велосипеде, нужно знать правила, которые относятся к типу вашего транспортного средства.

Если велосипед без передач

Для велосипеда, в котором не предусмотрена система переключения передач, цепной механизм должен провисать всего на 5 мм. Чтобы добиться правильной работы транспорта и не столкнуться в дороге с определёнными проблемами, необходимо натягивать цепь в соответствии с определёнными правилами:

Расположить двухколёсный транспорт таким образом, чтобы он стоял на руле и сидении, а колёса располагались сверху.
На заднем колесе потребуется ослабить гайки крепления или эксцентрики.
Путём передвижения колеса по наклонным пазам (дропауты), необходимо добиться правильного провисания цепного механизма.

На этом можно было считать установку цепи завершённой, если бы не ряд тонкостей, которые могут сильно усложнить всю эту затею:

закрепление заднего колеса осуществляется только в том случае, если его ось располагается строго параллельно относительно вала каретки;
если цепь на велосипеде будет слишком натянутой, то вращение педалей будет усложнено, а сам механизм быстро придёт в негодность;
при сильно провисающей цепочке велосипедисту придётся часто останавливаться и поправлять её;
удаление звеньев на цепном механизме требуется в том случае, если во время его установки или подтягивании дальнейшая регулировка колеса по дропаутам становится невозможной, а цепь всё ещё провисает.

Если велосипед обладает несколькими скоростными режимами

Сила натяжения цепного механизма на велосипеде, конструкция которого предполагает наличие заднего параллелограммного переключателя, напрямую зависит от показателя жёсткости, которым характеризуется пружина на переключателе.

С длинным цепным механизмом натяжитель просто не сможет компенсировать излишнее провисание, соответственно, цепь будет биться о раму

На эту проблему стоит обратить особое внимание владельцам велосипедов с недостаточно длинным задним перебрасывателем. С коротким цепным механизмом выполнять переключение скорости будет весьма сложно

В результате вся конструкция передачи будет быстрее изнашиваться. Более выраженной эта проблема является в случае с двухподвесными механизмами.

Распространённой проблемой во время установки новой цепи на такой тип велосипедов является необходимость её укорачивания. Для этого можно воспользоваться одним из двух способов:

Установка цепного механизма выполняется на самых больших звёздочках впереди и сзади. Тянем за неё и отводим задний переключатель максимально вперёд. Путём добавления двух звеньев можно определить необходимую длину цепи.
Цепной механизм перебрасывается впереди на самую большую звёздочку, а сзади, наоборот, на самую маленькую. Затем цепь подтягивается до тех пор, пока рамка на заднем перебрасывателе не будет указывать точно вниз. Необходимый момент можно вычислить по осям роликов переключателя — они должны составлять одну линию в строго вертикальном направлении.

Если дело приходится иметь с двухподвесными велосипедами, то настройка цепи осуществляется немного по другому принципу. Для этого потребуется придавить на задний маятник таким образом, чтобы передняя кассета со звёздочками удалилась от задней трещотки на максимальное расстояние. В таком положении делаем отметку, соответствующую необходимой длине цепи и удаляем лишние звенья.

Менять или не менять?

Предположим, вы капиталите свой двигатель: меняете сальники, коленчатый вал, прокладки и другие девайсы, а вот менять цепь ГРМ на новую или нет сомневаетесь. Зря сомневаетесь, меняйте ее на новую при первой же возможности. И сейчас я объясню почему.

Смотрите сами: цепь имеет средний срок службы примерно в 18 000-20 000 км пробега скутера (личный опыт), примерно как средний срок службы самого двигателя. А у вас, к примеру, после пробега 6 000 км заклинил коленчатый вал или потек двигатель или случилось, что-то еще требующее полной разборки двигателя. Вы естественно разбираете двигатель, меняете коленчатый вал на новый, а цепь, которая к тому времени выработала треть своего ресурса оставляете.

И что получается? Цепь, через 12 000 км выработает свой ресурс и придет в негодность, а коленчатый вал и прочие детали будут исправны и вам хочешь не хочешь, придется снова, из-за одной только цепи половинить двигатель. Оно надо? Цепь это расходник. Никогда не экономьте на ней!

Лично я, цепи ГРМ никогда не проверяю. Я их попросту выкидываю на помойку, какими бы они офигенными мне не казались. Цепь для меня расходник, такой же как свеча, масло или сальник. Но если вам принципиально, или по деньгам напряжно, вы можете воспользоваться старым дедовским способом.

Альфа ремонт натяжителя

альфа

ремонт натяжителя 149 fmb.

Вытягиваем цепь по длине, зажимаем ее пальцами и пытаемся расположить ее в горизонтальном положении

Если цепь описала дугу, очень смахивающею на угол в 90 градусов, то смело выкидывайте ее на помойку
Если цепь чуть изогнулась и описала небольшую дугу, то такая цепь вполне пригодна к дальнейшей эксплуатации

как натянуть цепь грм на мопеде альфа

Фотоотчёт: Как проверить цепь ГРМ скутера?

В жизни всегда так: одно отлично другое плохо. Точно по такому же принципу обстоят дела и с различного рода механическими передачами Цепная передача не стала тут исключением. С одной стороны, нет ничего проще, надежней, легче, более компактно и дешевле цепной передачи.

А с другой стороны, мы получаем нескончаемый гемор с растягиванием цепи, износом звездочек нескончаемой чисткой-смазкой обслуживанием и натяжкой этой самой цепи. Но делать нечего, у цепной коробки масса преимуществ перед другими типами механических передач, потому используются данные типы передач фактически везде.

Вобщем, речь сейчас пойдет не о цепной передачи как такой, а о методе диагностики цепи ГРМ приводящей в движение распределительный вал двигателя скутера.

Замена пильного элемента бензопилы

Если требуется замена цепи на бензопиле, то выполните следующие действия.

Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить крепежные гайки.
Открутив крепеж, снимите крышку, закрывающую муфту со звездочкой.
Взявшись рукой за шину, подайте ее в сторону звездочки, чтобы цепь ослабла.
Снимите цепной элемент с ведущей звездочки.
Теперь необходимо установить цепь на бензопилу. Возьмите новый пильный элемент и оденьте его сначала на ведущую звездочку.
Затем нужно одеть цепь на шину, уложив элемент в ее паз по всему периметру

Важно, чтобы звенья правильно оделись на ведомую звездочку, находящуюся на вершине шины
При установке обратите внимание на направление режущих звеньев. Они должны быть направлены в противоположную от агрегата сторону, на верхней части шины.
Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь.
После укладки пильного элемента, прежде чем ставить крышку на место, необходимо совместить винт, посредством которого проводится регулировка натяжения, с регулятором, находящимся за шиной
Только после этого можно надеть крышку и слегка прикрутить гайки

Далее, вставьте отвертку в регулировочный винт и произведите окончательное натяжение. Как производится правильная натяжка цепи, было рассказано выше.
Немного приподнимите шину и затяните гайки, таким образом зафиксировав ее. Важно не переусердствовать и не сорвать резьбу.

Натяжение цепи — учимся делать правильно

Итак, в предыдущей статье мы выяснили, как здорово, когда ваша цепь ухоженная и смазываете вы ее не гудроном. Но вот что делать, когда вы зашли в гараж, бросили мимолетный взгляд на цепь….а она провисла?

Провисание цепи — это прямой результат ее износа. Сальники устают, штифты и втулки изнашиваются.

Допустимая норма провисания цепи на разных классах мотоциклах отличается друг от друга. Поэтому есть смысл заглянуть в технические мануалы, но усредненно провис у спортбайков от 15 до 25мм, у дорожных мотоциклов колеблется в пределах 30-45 мм, а на эндуро, например, в радиусе 50-55мм.

Узнать подобную информацию можно не только из мануалов, но и из наклеек на мотоцикле, если ваш мастодонт, конечно, не утратил их за давностью лет.

Допустим, после смазки цепи, у вас висит колесо, мотоцикл на нейтрали, если колесо крутится с равноценным натяжением, то все хорошо. Но для любителей гонять пешеходов на заднем колесе станет нежданным подарком неравномерное натяжение.

Если цепь еще в приемлемом состоянии, то ее регулируют из положения наименьшего провисания, ну а если клиент скорее мертв, то пора выбирать замену. Да, можно заморочиться, укоротить цепь, но стоит ли овчинка выделки, если после подобной экзекуции цепь через неделю доработает свой ресурс?

Больше того, если вы снимаете цепь, для замены звеньев, наличие замка или клепки на ней очень важный фактор. Защелка на цепи куда менее надежна. Клепку так просто не снять.

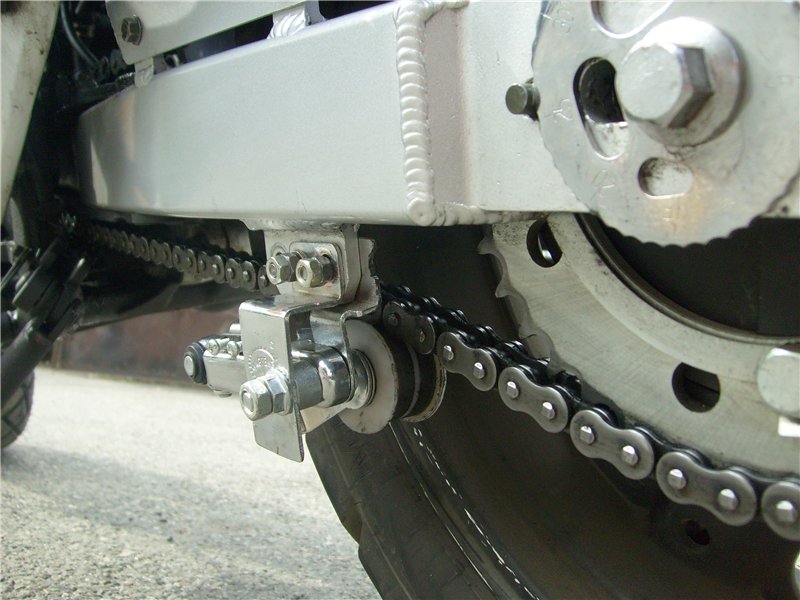

Самым распространенным способом регулировки натяжения цепи остается увеличение расстояния между осью колеса и КПП. Для этого на маятнике существуют специализированные отверстия с метками с обеих сторон.

Изначально необходимо ослабить гайку или болты, а уже потом взяться за перемещение по оси в прорези маятника. Метки с обеих сторон ОБЯЗАТЕЛЬНО должны совпадать. Если они не будут совпадать между собой, это первый признак, что колесо установлено не ровно.

После ровной установки и регулировки таким образом натяжения цепи, закручиваем гайки в обратном порядке. Особо щепетильные механики, кроме простых ключей пользуются динамометрическим ключом, дабы с обеих сторон натяжение 100% было одинаковым.

Если у вас таких примочек нет, то достаточно по очереди с равномерным усилием закручивать гайки: с одной стороны пол оборота, с другой стороны такие же пол оборота и так по кругу.

Никто не объясняет: каким образом растягивается цепь ГРМ?

Статей про растяжение цепи ГРМ здесь море

Но копипаста, как известно, не предполагает погружения в вопрос, она призвана лишь привлечь внимание. Для получения заветных секунд удержания аудитории на странице

Но постоянные читатели знают, что мы здесь идём своим путём

А значит, пора по-человечески объяснить, за счёт чего же металлическая цепь вдруг берёт и растягивается. И для начала, чуть-чуть теории

Но постоянные читатели знают, что мы здесь идём своим путём. А значит, пора по-человечески объяснить, за счёт чего же металлическая цепь вдруг берёт и растягивается. И для начала, чуть-чуть теории.

Начать стоит с того, что такое ГРМ вообще. Если кто совсем не в курсе, то расшифровываются эти три весёлых буквы как газораспределительный механизм . Что за газы, а также, с какой целью их куда-то распределять, я уже рассказывал в подробнейшей статье . А сегодня лишь напомню, что та самая волшебная цепь (или ремень, но сегодня именно о цепи) синхронизирует ни много ни мало, всю работу двигателя — с первой до последней секунды его работы. Стало быть, её роль трудно переоценить, как и последствия обрыва, что тоже иногда случается. А вот почему она тянется, сейчас расскажу.

Каким же образом стальная цепь растягивается?

Ну во-первых, цепь сия не имеет вид обычной цепки на шею или на привод гаражных ворот. Скорее, она похожа на велосипедную или мотоциклетную. Давайте для упрощения представим, что она самая обычная, однорядная, как на вашем заветном «Орлёнке» из детства. Стало быть, имеет звенья и соединяющие их «оси». А теперь внимательно смотрим на отверстия в звеньях под те самые оси.

Номинально они круглые. Но в процессе естественного износа их форма приближается к овалу. Ведь очевидно, что цепь при работе испытывает высокие нагрузки на растяжение, а значит — условно говоря, всегда стремится «порваться».

Рассмотрим вышенарисованную картинку. Наши цепи имеют два вида звеньев — «А» и «Б». Соединяются они теми самыми «осями» (втулками). Со временем отверстия под втулки (сами втулки обозначены зелёным) разбиваются и приобретают овальную форму. Соответственно, А и Б просто «отъезжают» друг от друга по мере износа и увеличения радиуса овала. Вот и вся магия. И главное, что здесь нужно запомнить: сам металл звеньев не тянется . Иначе, это был бы совсем абзац.

Бывают ещё варианты: например, разбиваются и сами втулки. Но повторюсь, общая длина цепи ГРМ увеличивается именно из-за разъезжания звеньев друг от друга . Но никак не из-за «тягучего» металла.

Почему так происходит?

Ну во-первых, ничто не вечно . Любой физический предмет в нашей вселенной (хоть это для многих и не очевидно) имеет свой ресурс. На истирание, на гибкость, на термостарение, и так далее. Даже сверхкачественная цепь не может служить вечно. Вечными бывают лишь автомобили многоуважаемых комментаторов. А в реальном мире всё подвержено износу и старению. Да и качество деталей может плавать в очень и очень широких пределах.

А чему верить не стоит?

А верить не стоит сказкам про то, что цепь растягивается если ставить машину на передачу при парковке без ручника. Сколько об этом везде писано-переписано, и сколько «понимающих» дяденек в комментах с умным видом кивают головами. Просто жесть. Видимо, у всех у них цепь из резины и реально растягивается даже находясь в статике, в состоянии покоя.

Надеюсь, кому-то будет полезно!Всем надёжных цепей и правильных фаз ГРМ!

Источник

Эффективность использования

Система «дополнительных звездочек» помогает поддерживать жесткость цепи в положении, соответствующем плавному переходу между передачами. Как уже раньше сказали, чрезмерная натяжка усложняет процесс переключения, в разболтанном же состоянии звенья прыгают по звездам, из-за чего некоторые скорости могут не включаться или же резко снизится точность перехода на другие звездочки.

Устройство натяжителя помогает лишь на время компенсировать удлинения в процессе эксплуатации, но не избавляет от самого износа. На велосипедах с многозвездочной трансмиссией цепь растягивается в разы быстрее, чем в стандартной системе «передняя – задняя звезда» из-за постоянного небольшого перекоса. Превышение силы фиксации роликов переключателя при растяжении приводит к тому, что устройство уже не справляется с цепью, и укорачивать ее придется своими руками.

Натяжное устройство установлено дополнительно

Тем не менее, использование на велосипеде горного типа вполне оправдано: цепи достаточно длинные, кроме того, не возникает провисания при любом соотношении передних и задних звезд. Что касается самостоятельной установки на велосипед, где это не предусмотрено, то особого резона в этом нет: растянутую цепь куда проще будет снять и укоротить удалением лишних звеньев. Кроме этого, цена таких приспособлений тоже не балует.

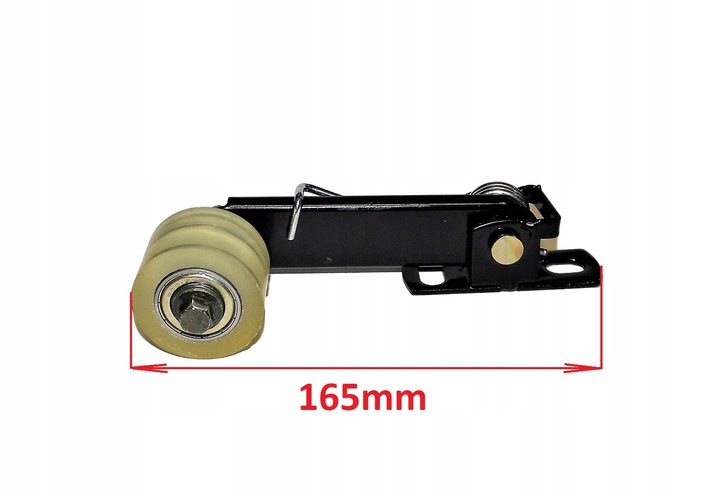

Установка натяжителя

Может возникнуть ситуация, когда роликовый фиксатор пришел в негодность: разболтались сами ролики или погнулась лапка. Проблема будет особенно актуальна для горного велосипеда, который часто обкатывается в жестких условиях, и не задеть что-нибудь просто не представляется возможным! В таких случаях можно поставить новый натяжитель. Первое, что надо сделать – это его купить. В принципе, сложностей возникнуть не должно: производители велозапчастей, например, shimano, активно выпускают такие детали под конкретные модели велосипедов.

Колесо горного велика и роликовый фиксатор

Установить роликовое натяжное устройство можно при помощи крепежных болтов. Цепь надо предварительно скинуть с задних звезд. После того, как натяжитель поставлен, она снимается и спереди. Одевать нужно в такой последовательности:

Большая звезда сзади.
Направляющий ролик натяжителя.
Внешний ролик.
Передняя звезда самого большого размера. Для того чтобы цепь полностью села, нужно немного прокрутить педали.

Настраиваемый угол α

Настроить натяжитель можно изменением угла относительно рамы. Оптимальное положение будет вблизи «критического угла», где натяжение максимально. Так как повышенная жесткость цепи – не есть хорошо, она должна иметь немного свободного хода. Сильно удаляться, однако, тоже не стоит, иначе цепь начнет ездить. Каким должен быть угол? Точного ответа нет, этот параметр индивидуален для каждого велосипеда, а самостоятельная регулировка потребует внимательности. Альтернативный вариант – обратиться в специализированную мастерскую.

Натяжение

Существует два основных механизма регулирования провисания цепи, которые используются различными производителями

Сложность процедуры в обоих случаях будет приблизительно одинаковой, однако стоит обратить внимание на основные рекомендации, связанные с натяжением. От правильного выполнения такой операции будет зависеть долговечность трансмиссии, а также других важнейших узлов мотоцикла

Продольное перемещение

Чаще всего встречается система с продольными прорезями в маятнике — они позволяют перемещать ось, регулируя расстояние между ней и валом коробки передач. Для выполнения работы вам понадобится два ключа — 17*19 и 13*14. Установив мотоцикл на центральную подножку или подвес, большим ключом отверните крепления вала колеса — при этом удастся существенно ослабить его, что является необходимым условием для регулирования натяжения. Следом нужно взять в руки меньший ключ и отвернуть контргайки по обе стороны колеса.

Теперь вам необходимо будет узнать, как натягивать цепь — с двух сторон расположены регулировочные болты, которые перемещают колесо по прорези. Сильное натяжение с одной стороны может привести к перекосу колеса, в результате чего придётся полностью разбирать задний маятник. Поэтому специалисты рекомендуют поворачивать болты поочерёдно, совершая 1–2 оборота. Не забывайте периодически проверять степень натяжения цепи, оттягивая её пальцем — вы можете перестараться, что заставит потратить много времени на поиск нужного положения. На некоторых мотоциклах используются специальные натяжители — для установки оптимального положения их нужно переместить отвёрткой или просто подвинуть руками.

Когда вам удастся найти оптимальное положение заднего колеса, необходимо будет закрепить его, исключив дальнейшее перемещение. Вначале затягиваются контргайки, и только потом фиксируется ось мотоцикла. Внимательно проверьте, чтобы все соединения обеспечивали максимально плотное крепление и не позволяли колесу перемещаться. После этого вновь измерьте натяжение и попробуйте, как мотоцикл ведёт себя на ходу.

Эксцентриковый механизм

Некоторые производители предполагают использовать более сложный, но надёжный эксцентриковый механизм. Работать с ним абсолютно не тяжело, но вам потребуется большая сноровка, чем в описанном выше варианте. Чаще всего эксцентриковый механизм применяется для регулирования натяжения цепи в односторонних консольных маятниках, хотя встречаются и исключения.

Очень важно знать, как правильно выполнять регулировку — для этого вам не потребуется откручивать болты или контргайки. Из инструментов нужно подготовить только крупный шестигранник — его размер определяется каждым производителем индивидуально и может различаться в зависимости от конкретной модели мототехники

Поворачивая регулировочный винт, вы перемещаете ось по эксцентрично просверлённому отверстию, изменяя степень её натяжения.

К сожалению, часто приходится сталкиваться со случаями окисления регулировочного механизма — в особенности если мотоцикл эксплуатировался в морском климате. В таком случае вам придётся применить грубую силу. Чтобы повернуть шестигранник, ударьте по нему резиновой или деревянной киянкой. Будьте осторожны, поскольку чересчур сильный удар может сорвать резьбу механизма, после чего вам придётся ремонтировать маятник.

Когда следует менять велосипедную цепь?

Велоцепь никогда не будет служить вечно. Со сроком службы она постепенно изнашивается и однажды придет момент, когда ее нужно будет заменить. Изношенная цепочка не обеспечивает плавной и комфортной езды, поэтому ее нужно менять на новую.

Точных показателей, когда нужно менять велоцепь, нет. Все варьируется в зависимости от многих факторов, таких как частота обслуживания, условия езды, характер управления велосипедом, а также его общее состояние.

Трудно определить точное число в километрах, из-за того что велосипедисты бывают разного веса и комплекции, могут ездить часто, а могут редко, ездят быстро или размеренно, а также очень многих других факторов. Все это очень по-разному влияет на состояние трансмиссии.

Нужно пристально следить за состоянием трансмиссии. Прежде всего, цепочка подлежит замене, если на ней появляется какое-либо повреждение, например, трещина или звенья деформированы.

Дополнительные действия

Если вы знаете, как подтянуть цепь мотоцикла, вам не помешает проверить состояние звёздочек и других деталей трансмиссии. При обнаружении признаков существенного износа менять их стоит незамедлительно, поскольку поломки такого типа серьёзно влияют на надёжность и долговечность трансмиссии мототехники. Если же вы обнаружили сильное растяжение цепи от неё лучше сразу избавиться — в особенности если вы любите ездить на высокой скорости или выполнять трюки, опрокидывая мотоцикл на заднее колесо.

Кроме того, при плановой подтяжке цепи её также стоит очистить и смазать. Лучше пользоваться специальными средствами в баллончиках, которые подаются под большим давлением — они эффективно вымывают все посторонние отложения, а также проникают во все внутренние части цепной передачи, способствуя её эффективному смазыванию. Процедуры также выполняют при поднятой задней части мотоцикла, что позволяет быстро прокручивать колесо при необходимости. Существуют и специальные приспособления для очистки цепи. Устройство закрепляется на передаточном механизме транспортного средства, после чего остаётся только включить первую передачу и обеспечить непрерывную подачу чистящего вещества в приёмную трубку.

Обслуживание мотоцикла проводят приблизительно каждые 500–2000 километров, что позволяет обеспечить надёжность и долговечность всех механизмов. При каждой очистке и смазке стоит проверять степень натяжения цепи, чтобы исключать её серьёзное провисание. Специалисты говорят, что в среднем натяжку приходится выполнять каждые 2–5 тысяч километров в зависимости от условий эксплуатации мототехники. Полностью менять цепь стоит каждые 10–15 тысяч километров либо чаще при агрессивном стиле езды или при частых выездах на бездорожье. Несоблюдение этих сроков ведёт к ускоренному износу трансмиссии и приближению дорогостоящего ремонта мотоцикла.

Когда и зачем проверять цепь

Производители рекомендуют осуществлять проверку через каждую 1 000 километров пробега. При интенсивных нагрузках, если приходится преодолевать сотни километров за день, осмотр требуется гораздо чаще. Но установив качественную цепь, мотоциклист сможет уменьшить количество проверок. Просто посмотрев на мопед со стороны, специалисту нетрудно определить, если цепь натянута неграмотно. Подобная ошибка при обслуживании мопеда способна привести к разрыву цепи прямо во время поездки. Перетяжка встречается достаточно часто и, несмотря на наличие смазки, приводит к ускоренному изнашиванию цепи. В результате подвеска начинает работать некорректно. Со временем может выйти из строя ступица.

Плохо натянутая цепь также часто становится причиной поломок. При перемещениях она будет сильно колебаться, в итоге возникнут трудности с переключением скоростей. Повысится ударная нагрузка на шестерни КП и заднюю ступицу. Цепь может заблокировать колесную ось, намотавшись на нее. Подобная поломка способна привести к серьезной аварии.

Передача крутящего момента от мотора к заднему колесу в мопедах Альфа осуществляется за счет цепного привода. В таком механизме задействуют две звезды, соединяющиеся цепью. Первая звездочка связана с коробкой передач, вторая — с задним колесом.

Степень натяжения изменяется при перемещении маятника по дугообразной траектории на длину хода подвески

При натяжке важно помнить, что должен оставаться запас по длине — 2-3 сантиметра. Максимальное натяжение достигается в случае, когда в одну линию выстраиваются следующие элементы:

ось маятника;
вторичный вал;
колесная ось.

Замена цепи

Как я уже говорил данная замена цепи это временное решение на пару сезонов. Думаю более долгий срок ведущий вал уже не выдержит. Вся проблема в том, что на нем медленно и неумолимо разбивает шлицы под ведущую звезду. Уже около 1/3 ширины шлица износило.

Цепь обошлась что-то около 6800 рублей (у нас идет 530х108).

Идет с замком в оригинальном пакетике DID. Замок под расклепку ZJ. Судя по надписям на этом самом пакетике является самым надежным.

Чтобы это было удобно делать я придумал вот такую конструкцию из двух гаек и хомута

С тыльной стороны замка на супер клей подклеил две шайбы. Это для того чтобы удобнее было все это ставить в тиски и ничего не выпадывало. ну и плюс толщина шайб оказалась ровно такой, насколько выступают расплющенные части пинов.

Пины и сальники смазал укомплектованной смазкой DID и приступил к сжатию.

Как только достиг значения толщины схожим с соседним принялся за расклепку. (на мой взгляд лучше чтобы толщина перед расклепкой была чуть больше чем соседнее звено, т.к. за счет расклепки она немного уменьшиться и тогда будет вообще все четко)

По итогу: изначальный диаметр пина в месте под расклепку около 5 мм, после расклепки стало где-то 5,3 — 5,4 мм. Думаю этого достаточно. В любом случае еще поезжу посмотрю, проконтролирую.
