Снегокат своими руками

Как сделать снегоход своими руками: пошаговое описание строительства простого и эффективного снегохода (110 фото)

Зима – это то время года, когда всё вокруг покрывается «пушистым одеялом» в виде снега. Наша страна находится в такой климатической зоне, где каждую зиму мы должны быть готовы к большим осадкам. Нередко снег выпадает совсем неожиданно и тогда движение по всему городу останавливается.

К счастью в больших городах есть станции метро, где постоянно курсируют подземные поезда, на которых без проблем можно добраться в любую точку города.

Совсем другие дела обстоят в маленьких городах и деревнях, где движение любого транспорта не возможно во время сильных снегопадов.

Но даже из такого сложного положения можно найти выход, а именно передвигаться на снегоходе. Сегодня мы поговорим с вами о том, как сделать самодельный снегоход своими руками.

Краткое содержимое обзора:

Как самостоятельно изготовить снегоход из мотоблока

Для нашей страны снегоход является лучшим транспортным средством в зимний период. Он отличается высокой проходимостью в сугробах, а также хорошей маневренностью. К тому же у него минимальный расход топлива.

На рынке можно встретить снегоходы от разных производителей, но они стоят недешево, и купить их сможет не каждый. Умельцы наловчились изготавливать снегоход из мотоблока своими руками. Для этого нужны соответствующие инструменты, детали, время и немного смекалки. Стандартным набором для создания снегохода являются:

• рама;
• двигатель;
• бак;
• сиденье;
• лыжи;
• руль управления;
• гусеницы;
• привод.

Рулевая система данного транспортного средства находится впереди. Она управляется за счет лыж.

Рассмотрим, как изготовить снегоход на базе мотоблока Нева. Для того чтобы собрать такую машину, в первую очередь нужен мотоблок. Он выступает в роли двигателя. В нашей стране большой популярностью пользуется мотоблок Нева с японским двигателем и воздушным охлаждением. Всего насчитывается 8 моделей данной марки. Мотор работает от бензина, мощность которого в зависимости от модели варьируется от 6 до 9 л.с. Скорости переключаются цепным редуктором. Их всего четыре. Вместительность топливного бака варьируется от 3 до 5 л.

По своей мощности мотоблок Нева идеально подходит для переделки под снегоход. Он универсален, так как мощности двигателя достаточно для перевозки объемного груза или нескольких человек. Мотоблок может развить скорость до 60-80 км/ч. В продаже есть гусеничная приставка к агрегату Нева, которая без труда собирается и устанавливается.

Разберемся, как сделать снегоход для мотоблока своими руками. Для начала нужно разработать план переделки и четко представить, что вам предстоит делать. Идеальным вариантом является создание чертежа, по которому можно будет безошибочно провести расчеты. Если у вас с черчением плохо, то можно найти готовые чертежи ранее изготовленных снегоходов, и подобрав более подходящий вариант, начать сборку.

Новичкам в этом деле рекомендуется создание небольшого макета, который можно сделать из обычного картона. Неплохо бы для представления будущего устройства рассмотреть уже изготовленные модели других людей, чтобы иметь лучшее представление предстоящей работы. В интернете есть много самодельных прототипов снегоходов.

Следующим шагом является составление списка нужных материалов, деталей и инструментов, нужных для снегохода. После приобретения всего необходимого смело можно переходить к сборке. Вообще сборку мотоблока лучше разделить на несколько этапов, так будет легче справиться с поставленной задачей. Последовательность работы выглядит примерно таким образом:

1. Изготовление рамы. Оптимальным решением является готовая рама от мотоцикла. Если таковой нет, то используются прочные трубы. С помощью трубогиба можно получить платформу желаемой формы и, воспользовавшись сварочным аппаратом, соединить концы.
2. Монтирование деталей. К раме приваривается опора (кронштейн), к которой будет прикреплен мотоблок. Далее следует установка мотоблока, сиденья и различных деталей: рулевых колонок, амортизатора, полозьев и пр.

Нужно быть очень внимательным и уделять особое внимание размерам деталей. Они должны быть исполнены четко по схеме, в противном случае снегоходная приставка к мотоблоку будет подлежать переделке из-за неточностей

Апгрейд самодельных снегоходов

Прокатившись на собранном своими руками простом снегоходе, невозможно удержаться и от мыслей по улучшению транспорта. В первую очередь можно снизить влияние морозного ветра. Для этого обычно используют готовые обтекатели, ветровые стекла — например, как у популярного «Бурана»:

В короткие зимние дни не раз пригодится свет от мотоциклетной или автомобильной фары. Чтобы лампа светила, потребуется генератор. Для мини-конструкций достаточно установить велосипедный генератор с приводом от редуктора мотора. Скоростные аппараты потребуют более мощного освещения.

Нет предела совершенству. Однажды собранный снегоход можно бесконечно дооборудовать все новыми приспособлениями для работы, комфорта и надежности. Немало форумов по этой теме существуют в сети, позволяя передавать свой и учитывая чужой опыт конструирования зимнего транспорта.

Культиватор

Для моторизованной обработки почвы производят культиватор из триммера своими руками. Мощность мотора должна составлять не менее 2 л. с. При использовании электротриммера надо запастись удлинителем, чтобы производственный процесс происходил по всему участку.

Главная деталь мотокультиватора — насадка. В качестве нее подходят прутья садовых вил длиной 10-15 см.

Изготовление детали происходит так:

• сначала необходимо расплющить зубья на ширину 1 см;
• на наждачном круге заточить режущие лезвия для фрез;
• из металлического листа электролобзиком вырезать кольцо диаметром 10 см;
• заготовку отшлифовать;
• приварить 3 фрезы к стальному кругу на равном расстоянии друг от друга.

При наличии обратной резьбы насадку накручивают, предварительно сварив трубу с гайкой.

2 План переделки мотоблока в снегоход

В первую очередь нужно продумать, как будет выглядеть ваш будущий «монстр», и перенести свои мысли на чистый лист бумаги. Если с черчением у вас проблем нет, то мысли можно изобразить в виде чертежей – это будет наилучшим вариантом, так как снижается риск ошибиться в расчетах. Также не лишним будет сделать макет, в качестве материала можно взять, например, картон.

Затем составьте список необходимых деталей и инструментов, которые пригодятся вам в реализации задуманного. Докупите недостающие запчасти. Убедившись, что все необходимое у вас в наличии, можете приступать к следующему шагу.

2.1 Этапы сборки

В целом сборку снегохода из мотоблока можно поделить на несколько этапов. Однако универсального плана нет, и каждый может выполнять работу в той последовательности, в которой ему более всего удобно.

сборка рамы снегохода

Большинство конструкторов-любителей действуют в такой последовательности:

Изготовление рамы:

• подготавливаются прочные трубы. Наиболее подходящий вариант – рама мотоцикла; • посредством трубогиба создается желаемая форма; • точечной сваркой проводится соединение труб.

Монтирование деталей:

• неразрывным швом закрываются все имеющиеся стыки; • к раме приваривается кронштейн, на который крепится силовой агрегат (мотоблок); • устанавливается сам мотоблок; • установка сидения и других деталей (полозья, рулевые колонки, амортизаторы и прочие).

Особое внимание следует уделить точности расчета размеров деталей. Это нужно сделать, чтобы не пришлось в итоге разбирать и переделывать свое детище из-за неправильно вымеренной длины какой-нибудь трубы, к примеру. Снегоходная приставка должна выполняться строго по выбранному чертежу

Снегоходная приставка должна выполняться строго по выбранному чертежу

Снегоходная приставка должна выполняться строго по выбранному чертежу.

2.2 Особенности сборки снегохода из мотоблока

Одной из основных особенностей и проблем, возникающих при сборке снегохода, можно назвать вопрос с гусеничной ходовой частью.

Некоторые мастера изготавливают гусеницы самостоятельно. Те, кому это не под силу, идут в специализированные торговые точки и покупают готовые заводские изделия. Зачастую можно встретить самодельный снегоход с половиной гусеницы серии Буран. В таком случае вес всей ходовой части, вместе с двигателем, равняется 20-30 кг.

Второй по значимости особенностью можно назвать реализацию ведомой части снегохода, которая крепится к мотоблоку. В качестве места для пассажиров и багажа можно использовать практически все, что приходит на ум. Например, можно установить на раму старое кресло или табурет. Можно и вовсе прикрепить к мотоблоку обычные сани, такие варианты также были замечены. А можно оборудовать раму несколькими сидениями, а к задней части прикрепить сани, которые будут играть роль багажника.

Варианты сидений для снегоходов

Третьей особенностью являются лыжи. В случае установки саней вам, вероятней всего, не придется возиться с подбором нужно размера лыжней и их конструкцией

Но, если лыжни вы собираетесь делать своими руками, то рекомендуем обратить внимание, что пластмассовые лыжи будут плохо сцепляться со снежной поверхностью, поэтому выбор материала должен быть продуманным. Также не поленитесь установить на них подрезы из металлического прута. Оптимальная толщина прута 8 мм в диаметре

Оптимальная толщина прута 8 мм в диаметре

Оптимальная толщина прута 8 мм в диаметре.

Также стоит отметить, что готовый снегоход, который вы сделали из мотоблока, будет неполноценным, если не дополнить его амортизаторами. Хоть это и не самая важная деталь, все же, улучшить качество езды и прибавить немного комфорта она способна. Хорошим вариантом здесь являются амортизаторы, которые ранее были установлены на рамах старых мотоциклов. Но для лучшего эффекта рекомендуется сделать такую конструкцию, которая позволит установить новые амортизаторы.

2.3 Рекомендации по эксплуатации снегохода

Невзирая, что никто не обязывает вас регистрировать самодельный снегоход из мотоблока, правило дорожного движения соблюдать все же стоит. По меньшей мере, не садитесь за руль в нетрезвом состоянии, не ездите на максимальных скоростях и старайтесь избегать опасных переездов (например, замерзших водоемов).

Самые успешные умельцы собирали таких самодельных «зверей», которые разгонялись до 70 км, а часть из них и вовсе могла рвануть до 80 км, но это были машины профессионалов. Однако среднестатистический самодельный снегоход развивает скорость 25-30 км/ч.

Апгрейд самодельных снегоходов

Прокатившись на собранном своими руками простом снегоходе, невозможно удержаться и от мыслей по улучшению транспорта. В первую очередь можно снизить влияние морозного ветра. Для этого обычно используют готовые обтекатели, ветровые стекла — например, как у популярного «Бурана»:

В короткие зимние дни не раз пригодится свет от мотоциклетной или автомобильной фары. Чтобы лампа светила, потребуется генератор. Для мини-конструкций достаточно установить велосипедный генератор с приводом от редуктора мотора. Скоростные аппараты потребуют более мощного освещения.

Нет предела совершенству. Однажды собранный снегоход можно бесконечно дооборудовать все новыми приспособлениями для работы, комфорта и надежности. Немало форумов по этой теме существуют в сети, позволяя передавать свой и учитывая чужой опыт конструирования зимнего транспорта.

Материалы для изготовления:

• Детский снегокат.
• Триммер (автор использовал Parther t281).
• Насадка-рыхлитель с редуктором.
• Колеса от садовой тачки — 2 шт.
• Цепь.
• Ножка от офисного стула.
• Ручка от руля велосипеда на тормоза.

Весь процесс изготовления представлен на фото.

Первым делом разбираем насадку-рыхлитель.

Крепление от грунтозацепов нужно закрепить на дисках колёс.

Получился редуктор с парой колёс.

Чтобы колёса не буксовали по снегу, одеваем цепи.

Укорачиваем штангу триммера и приводной трос.

Крепление для редуктора делаем из ножки стула. К раме крепим с помощью вот такого крепления.

Лыжи можно усилить алюминиевым уголком.

Ручка газа, сделана из велосипедной ручки тормоза.

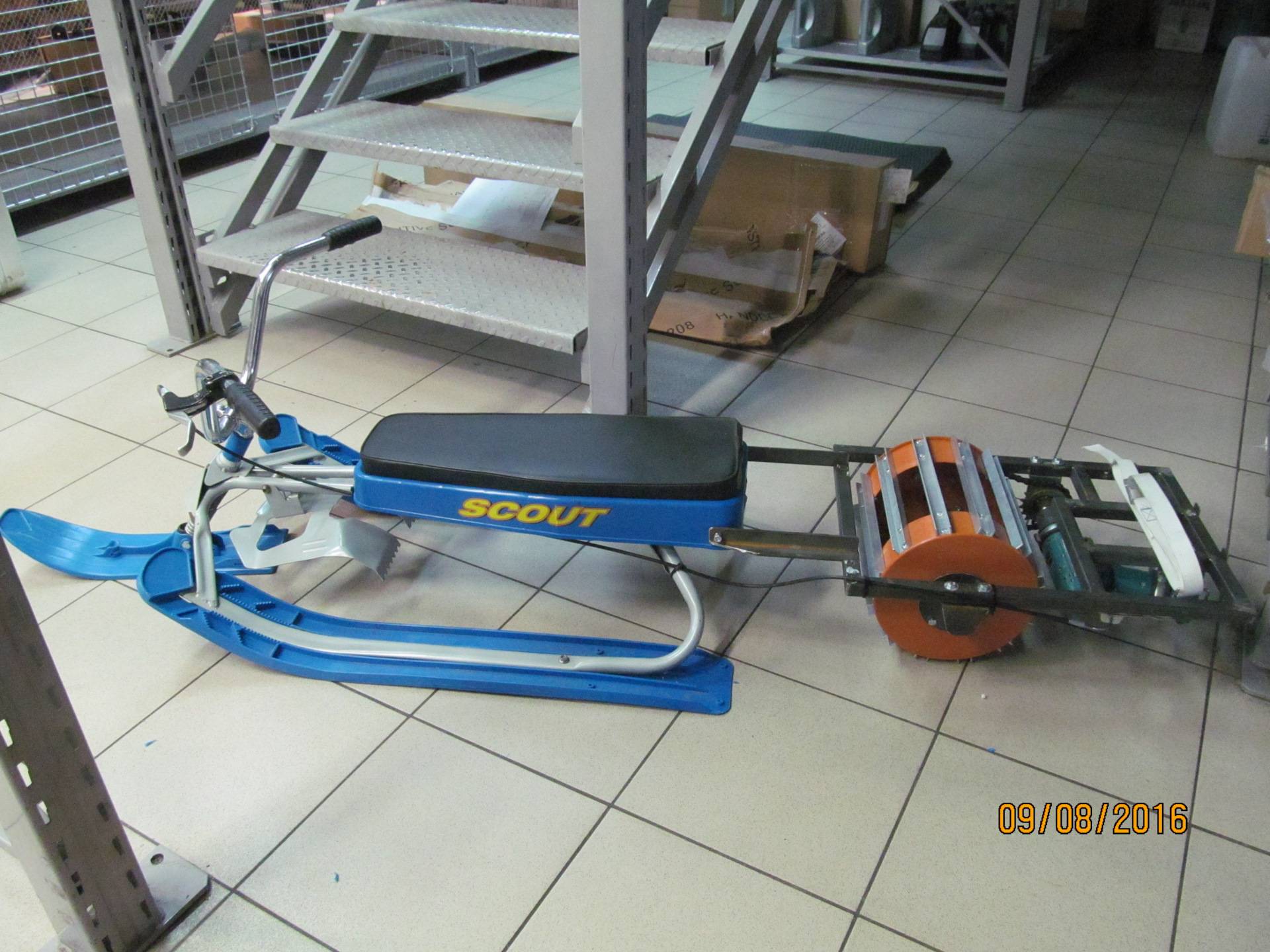

Вот такой получился снегокат с мотором от триммера, отличное развлечение для детей.

Конструкция разборная, легко помещается в багажник автомобиля.

Видео автора самоделки с испытаниями самодельного снегоката, прилагается.

Зимой передвижение затрудняется, потому нужен универсальный транспорт для езды по сугробам. Используя подручные средства, можно приступить к конструированию снегохода. При грамотном подходе самодельный снегокат станет незаменимым помощником зимой.

Начать сборку конструкции можно после разработки чертежей. От их точности зависит надёжность будущего транспортного средства.

Изготовить снегоход можно, взяв за основу одну из бензопил:

• Дружба. Выполняет роль силовой установки. Получится несложное устройство без лишних деталей. Такой транспорт будет иметь достаточно большую массу при незначительно мощности, также отсутствуют кожухи безопасности. Двигатель пилы имеет мощность 1 кВт, работает на бензине. Вес инструмента 12 килограмм;
• Урал. Более надёжный вариант с большей мощностью и меньшим весом. Инструмент экологичный, работает даже при минусовых температурах. Двухтактный двигатель пилы с мощностью 3,6 кВт. Масса инструмента 11,7 килограмм;
• Штиль. Преимущество данной пилы в экологической чистоте и низком уровне издаваемого шума.

Определившись с бензопилой, можно взяться за конструирование снегоходной машины.

Конструкция состоит из таких деталей:

1. Руля;
2. Бачка под топливо;
3. Силовой установки бензоинструмента;
4. Втулки стойки рулевой лыжи (две трубы с диаметром 30 см);
5. Управляющей лыжи;
6. Гусеничного зубчатого колеса;
7. Гусеничного полотна;
8. Опорной основы;
9. Опорного катка;
10. Подкоса спинки-ограничителя;
11. Натяжителя гусеничного полотна;
12. Зубчатого колеса натяжения гусеничной ленты;
13. Подшипника;
14. Багажника;
15. Водительского места;
16. 1-й части цепной передачи;
17. 2-й части цепной передачи;
18. Держателя спинки водительского места;
19. Ведомой звёздочки 1-й передачи;
20. Ведущей звёздочки 2-й передачи;
21. Звёздочки под 2-ю ступень цепной передачи;
22. Звёздочки под 1-ю ступень цепной передачи;
23. Рычага поворотного кулака;
24. Тягового рулевой рейки;
25. Сошки с рулевым валом;
26. Балки переднего моста;
27. Вала крепления гусеницы;
28. Оси натяжения гусеничной ленты.

Устройство и принцип работы самодельного снегоката

Снегокат состоит из нескольких элементов:

• руль;
• спинка;
• рычаг тормоза;
• сиденье;
• отражатель;
• брызговик;
• ролик с гусеницей;
• лыжа;
• амортизатор и пластинчатая пружина;
• осветительный элемент;
• кабина;
• ветровое стекло;
• воздухозаборник.

Принцип работы устройства следующий. Силовая установка, установленная в задней части или под сиденьем оператора (двигатель от бензопилы, триммера или другого устройства), заставляет вращаться одно или пару колес.

Они толкают конструкцию вперед, причем она скользит по снегу благодаря парной лыже, что уменьшает трение и равномерно распределяет нагрузку на снеговую массу. Оператор размещается на сиденье и выбирает направление движение с помощью руля, который также заканчивается одиночной лыжей.

В основе снегоката с мотором лежит силовая установка – двигатель от триммера

С чего начать?

Лучше всего начать работу по сборке аппарата своими руками с чертежей. Для создания чертежа не лишними будут инженерные навыки. Однако если вы в этом не преуспели, то стоит воспользоваться интернетом и распечатать готовую схему. Во всемирной паутине есть возможность найти чертежи снегоходов разных модификаций, от самых простых и дешевых вариантов до сложных, сконструировать которые под силу лишь опытному механику

Чертежи есть в общем доступе, распечатав которые вы без труда соорудите машину мечты

Изучая чертежи, обратите внимание на массу агрегата, чем он будет легче, тем выше будет его проходимость. Снегоход с легкостью будет маневрировать по рыхлому и глубокому снегу

Однако не только масса готового изделия влияет на проходимость, не менее важна опорная площадь гусеницы.

Устройство и принцип работы электрического снегоуборочной машины

Компактные бытовые снегоуборщики бывают бензиновыми и электрическими. Они отличаются между собой только способом питания: первые работают от бензина, вторые соответственно – от электричества. Прочитайте статью про электрические снегоуборщики.

Принцип работы

Суть работы снегоуборщика заключается в следующем: с помощью специально крутящегося устройства собирать в себя снег, а затем с помощью выпускного желоба с силой выталкивать его в заданном направлении на нужную дистанцию.

Исходя из этого, снегоуборочные машины делятся на одноступенчатые и двухступенчатые. Первые для выталкивания снега используют только силу, которую создает шнек, вращаясь с большой скоростью. В конструкции вторых предусмотрен специальный ротор, который стоит на входе выпускного желоба, и, вращаясь, выталкивает снег.

Это позволяет шнеку крутиться с меньшей скоростью, что предотвращает его быстрый износ и частые поломки при попадании камней или других твердых предметов.

Шнек – устройство, которое измельчает снег и «забрасывает» его внутрь снегоуборщика. Находится он в передней части машины, внизу и закрыт сверху и по бокам корпусом-ковшом, чтобы снег направлялся именно в снегоуборщик. Шнек обычно изготавливают из металла.

Он представляет собой прочное монолитное устройство, которое похоже на бурильную установку или резьбу винта в увеличенном варианте. Вращаясь вокруг своей оси, он перемалывает снег и подает его внутрь снегоуборщика.

Одноступенчатый снегоуборщик

Если скорость вращения большая (как в одноступенчатых видах), то попадание твердого предмета в шнек с большой вероятностью станет причиной его поломки. Поэтому в таких машинах его покрывают сверху резиной (иногда он полностью состоит из резины).

Эта особенность позволяет при контакте с твердой землей немного передвигаться снегоуборщику самостоятельно. В двухступенчатых машинах шнек вращается с меньшей скоростью, так как не он выбрасывает снег на большие расстояния, а ротор.

Такие снегоуборщики могут не только расчищать свежий снег, но и справляться со спрессованными и заледеневшими сугробами. Поверхность металлического шнека может быть как гладкой, так и зубчатой.

Кроме того, снегоуборщик имеет двигатель, выпускной желоб, который регулирует направление и дальность выбрасывания снега, колеса (иногда используются гусеницы), ручки для передвижения снегоуборщика человеком и в самых сложных моделях – панель управления.

Более подробно об эл. снегоуборщике смотрите на приведенном видео:

Снегоуборщики делятся на самоходные и несамоходные. В первом случае, передвижение осуществляется с помощью двигателя (подробнее – тут), во втором – с помощью самого человека (см. Forte QI-JY-50).

Самодельный снегоход из бензопилы

Использовать автомобиль для езды по заснеженному бездорожью или пересеченной местности не совсем практично. А порой такая возможность полностью отсутствует, поэтому любители порыбачить или поохотиться в снежный день начинают собирать снегоход своими руками.

В суровых условиях подобное транспортное средство просто незаменимо. Но приобрести его проблематично, что объясняется высокой стоимостью магазинных моделей. С целью экономии денег умелые мастера пытаются изобрести самодельный аналог из подручных средств. И наиболее часто они изготовляют снегоход из бензопилы.

Для предстоящей сборки разрешается использование любых доступных запчастей

Еще важно учесть следующие нюансы:

В первую очередь нужно подготовить и изучить чертежи изготавливаемой самоделки, правильно распределив рабочие узлы и нужные детали. Дальше понадобится выбрать подходящую модель бензопилы. Рассматриваются агрегаты от разных фирм отечественного и зарубежного производства

Важно, чтобы они обладали нужной мощностью и подходили для будущего аппарат. Для создания каркаса будущего снегоката следует применить стальные уголки и подогнутые листы стали. На их основе изготовляется рама под стойки и к лонжерону

Следующий этап подразумевает проделывание технологических отверстий, которые понадобятся для вала и зубчатой передачи гусениц. После этого следует обустроить топливный бак и двигатель. Дальше устанавливается руль и трансмиссия. Еще при самостоятельном изготовлении снегохода нужно позаботиться о тормозной системе. Она играет важную роль для безопасности водителя. Дальше обустраивается система гусениц. При этом необходимости в обязательной сборке механизма нет, т.к. разрешается использование гусениц со старого трактора. А небольшой снегоход можно оборудовать любыми лыжами

На их основе изготовляется рама под стойки и к лонжерону. Следующий этап подразумевает проделывание технологических отверстий, которые понадобятся для вала и зубчатой передачи гусениц. После этого следует обустроить топливный бак и двигатель. Дальше устанавливается руль и трансмиссия. Еще при самостоятельном изготовлении снегохода нужно позаботиться о тормозной системе. Она играет важную роль для безопасности водителя. Дальше обустраивается система гусениц. При этом необходимости в обязательной сборке механизма нет, т.к. разрешается использование гусениц со старого трактора. А небольшой снегоход можно оборудовать любыми лыжами.

Надувные колеса

По затратам времени вторая после снегокатов и саней по привлекательности конструкция самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора. На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и непромокаемый материал. По окружности на равном расстоянии друг от друга поперек камеры надеваются цепи или прочно крепятся поперечины для увеличения сцепления. Диски для колес можно взять велосипедные, мотоциклетные или сделать самостоятельно.

Если в надувной конструкции не будет полозьев, то она сможет ездить даже без снега по почве.На такие вездеходы можно ставить рамы вместе с двигателями от мотоциклов Иж, Урал или Днепр. Недостатки конструкции габариты, вес и высокая степень уязвимости колес, но на популярности скоростной самодельной пневматики это не отражается.

Велосипед с двигателем от триммера

Самодельный велосипед с мотором от триммера — высокотехнологичное транспортное средство, которое отличается от простых аналогов высокой скоростью езды, практичностью и пониженной стоимостью, благодаря использованию дешевой комплектации.

Для сборки мотовелосипеда необходимы следующие приспособления:

• велосипед в рабочем состоянии;
• мотор от триммера;
• цепь;
• натяжитель;
• звездочка;
• хомут;
• трос;
• предохранитель;
• контроллер;
• выхлопная труба;
• втулка, болты, шайбы.

Преобразование велосипеда в велобайк:

1. К заднему колесу крепят 2 прокладки из резины: первую — между спицами, вторую — за ними.
2. Звездочка должна подходить к мотору триммера. Ее вставляют во втулку, которая находится на внешней части колеса. К внутренней стороне прикрепляют полумесяц.
3. Двигатель монтируют на багажнике или позади сиденья с помощью хомута, купленного или изготовленного из стальной пластины своими руками.
4. Устанавливают цепь на звездочку и силовой агрегат, регулируют натяжителем. Вместо цепи не рекомендуют использовать ремни. Под действием силы трения они часто приходят в негодность, срок службы их минимален.
5. Рукоятку газа и двигатель соединяют тросом.
6. Крепят бак для топлива и карбюратор.
7. Выхлопную трубу приваривают сварным швом.

Некоторые умельцы создают систему торможения и производят замену стандартных покрышек колес на нескользящие. После сборки всех узлов обязательно проверяют работу велосипеда. От этого будет зависеть функциональность механизма и собственная безопасность.

Лучшие самоделки — снегоход из мотоблока

При изготовлении самодельного снегохода для него используют гусеницы от других снегоходных машин, или же самодельные, собранные из подручных материалов. После выбора гусеницы, необходимо определиться, какой тип подвески использовать. Нужно выбрать из двух основных видов: подвеска на катках и склизовая подвеска.

У каждой из них есть как преимущества, так и недостатки

После этого важно определиться, какая у снегохода будет компоновка. Обычно на снегоход устанавливают спереди две рулевые лыжи и сзади гусеничный блок

Двигатель можно установить как сзади, так и спереди снегохода

Двигатель можно установить как сзади, так и спереди снегохода.

Гусеницы

Гусеницы для снегохода можно сделать собственными руками, используя следующие материалы:

• ленты от конвейера;
• мотоциклетные цепи;
• водопроводные трубы.

Скорость самодельного снегохода может составлять около 60 км/час, поэтому во время езды нужно соблюдать технику безопасности.

Для легких снегоходов из мотоблока обычно создаются гусеницы из транспортерной ленты и роликовой цепи. Для создания таких гусениц не нужно обладать какими-либо навыками или иметь специализированное оборудование.

Для продления срока использования ленты ее края прошиваются леской. При этом шаг между стежками должен быть равен 1 см. Это позволит предотвратить разлохмачивание ленты. Для образования кольца лента сшивается с торцов.

Выбор толщины используемой ленты зависит от мощности создаваемого агрегата. Чем она выше, тем толще должна быть лента.
