Ремонт карбюратора ДААЗ 2107 самостоятельно
Обычно, когда дело касается ремонта силового агрегата и его компонентов, владельцы автомобилей предпочитают обращаться в специализированные сервисные центры. Однако устройство карбюратора ДААЗ отличается простотой как в конструировании, так и в текущем обслуживании. Поэтому в большинстве случаев основные ремонтные работы на карбюраторе своего автомобиля собственник может выполнить и самостоятельно.
Карбюратор ДААЗ в сборе
Как определить неисправность карбюратора
В зависимости от внешних проявлений работы мотора можно выявить неполадки, которые мешают карбюратору полноценно выполнять свои функции:
- Двигатель не может работать на холостом ходу, глохнет (либо наблюдается крайне неустойчивая работа мотора).
- Силовой агрегат в холостом режиме работает нормально, но машина очень медленно берёт разгон.
- При движении свыше 90 км/ч наблюдается резкое понижение мощности мотора или дёрганье при попытках разогнаться.
- Невозможно запустить двигатель «на холодную».
- Мотор нельзя завести с первой попытки.
- Сильно увеличился расход топлива при езде.
Статья в тему: Дневные ходовые огни для автомобиля — установка своими руками
Таким образом, если карбюратор ДААЗ начинает показывать один или несколько признаков данных неисправностей, всё говорит о том, что необходимо проводить ремонтные работы механизма.
Как правило, все эти признаки легко выявляются даже неопытными водителями, так как для этого не требуется специального оборудования или специфических знаний. Определить неисправности карбюратора можно, опираясь на собственные ощущения от езды и эксплуатации автомобиля.
Как отрегулировать карбюратор на скутере
Эту процедуру условно можно поделить на две части — регулировка холостого хода и регулировка качества смеси карбюратора. Однако для начала, карбюратор необходимо снять и прочистить.
Воспользуйтесь инструкцией к вашему транспортному средству, чтобы произвести демонтаж правильно. Тщательно прочистите все его каналы, а также жиклеры. Выкрутите свечу зажигания — даже если она не имеет визуальных недостатков, описанных выше, лучше ее заменить. Благо, цена их, как правило, не высока. На игле, дозирующей подачу горючего, найдите стопорное кольцо и установите его в средний паз. После всех этих действий, установите карбюратор обратно.
После проверки и прочистки, которую мы только что выполнили, переходим непосредственно к регулировке. Вам понадобится найти такие элементы, как винт, регулирующий качество топливной смеси (далее — винт КТС), а также винт холостого хода. Заверните винт КТС до упора (это делается по часовой стрелке), а затем отверните на полтора оборота, после чего выполните запуск двигателя.
Пользуясь показаниями тахометра вашего скутера, отрегулируйте винт холостого хода таким образом, чтобы обороты мотора находились на уровне 1800 об/минуту. Вернитесь обратно к винту КТС и, при помощи его вращения, добейтесь максимальных оборотов двигателя, после чего закрутите винт на половину оборота. Снова найдите винт холостого хода и верните обороты к 1800 об/мин, при этом не забывая проверять работу мотора на слух — не должно быть никаких провалов и посторонних звуков.
Когда указанное значение выставлено, нужно проверить работу силового агрегата. Пару раз поверните рычаг, управляющий дроссельной заслонкой, прибавляя «газ» и сбрасывая его.
Если в звуке двигателя не слышно никаких посторонних шумов и он не глохнет — регулировка карбюратора произведена правильно, то есть вы можете смело садиться на скутер и ехать по своим делам.
Если же проблема не устранена, значит необходимо искать причину в других узлах транспортного средства.
Стоит отметить, что иногда регулировки недостаточно — необходимо, также, проверить и, в некоторых случаях, подрегулировать уровень топлива в поплавковой камере.
Найдите и открутите сливочный винт, который находится в самом низу устройства. Далее, следует поднять трубку и проверить уровень топлива. Производить эти действия необходимо при работающем двигателе, а верхний край трубки держать чуть выше самого карбюратора. Уровень горючего должен находиться немного ниже, чем место стыка нижней и верхней части карбюратора.
Видеоурок регулировки карбюратора на скутере:
Если уровень ниже необходимого, нужно будет снять крышку и отрегулировать момент срабатывания клапана путем аккуратного загибания его держателя (производить это стоит в очень маленьких диапазонах). Выполнить всю эту процедуру можно в самом начале, так что, если вы не хотите лишний раз снимать деталь, начните процесс обслуживания топливной системы с регулировки уровня топлива в карбюраторе скутера.
Как почистить карбюратор на скутере
Скутер, как и любое транспортное средство, требует ухода. Исключением не является и карбюратор. Ведь часто причиной выхода из строя вашего железного коня является засор карбюратора. Пыль, грязь, попавшая в карбюратор с бензином или иным путем может показать ваш аппарат не в лучшем свете. Также, стоит отметить, что многие неопытные водители могут при этом грешить на другие поломки.
Тогда напрашивается вопрос: «Как понять, что неисправность скутера заключается именно в карбюраторе?»
Отвечаем. Если у Вас исправна свеча зажигания и не изношена поршневая, то любые проблемы с запуском двигателя, рывками при езде, а также хлопки в карбюраторе, то вероятнее всего суть проблемы заключается именно в карбюраторе. А в 80% случаев это всего лишь грязь, пыль и другие «загрязнители», попавшие в карбюратор с бензином или иным способом. В таком случае поможет прочистка карбюратора.
Чтобы не наломать дров советуем Вам, для начала, прочитать конкретно статьи об устройстве и принципах работы карбюраторов на скутерах. И только после этого приступайте к чистке.
Итак, теперь вы знаете, как работает карбюратор и готовы его чистить. Сначала производим демонтаж:
- отсоединяем шланги подачи топлива
- отсоединяем шланги подачи масла
- отсоединяем контакты пускового обогатителя
- откручиваем болты крепления

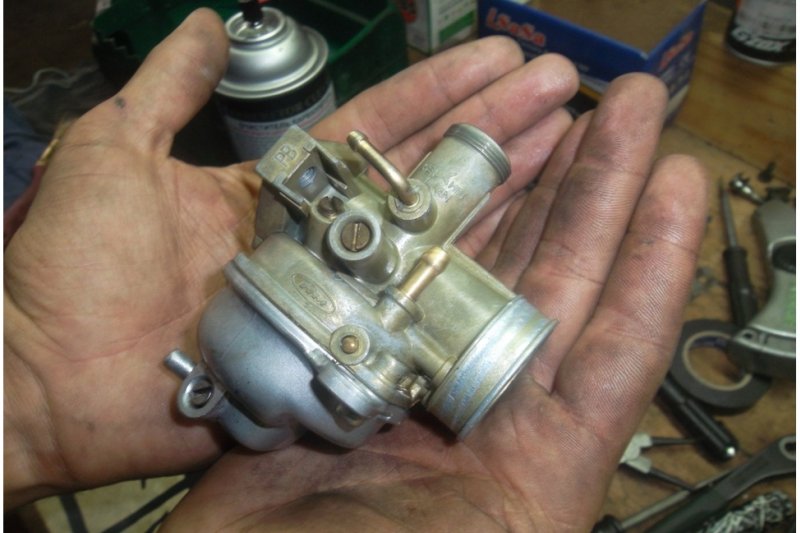

После того, как сняли карбюратор, аккуратно очистите его наружные стороны от грязи и промойте в бензине. Далее, нужно высушить деталь. Советуем для этого использовать сухую тряпку на резиновой основе.
Теперь открутите два болта крепления крышки поплавковой камеры, тщательно промойте крышку изнутри. Снимите поплавок, аккуратно, не погнув нежную пластину.
После всех этих действий карбюратор готов к чистке внутри. Для этого предлагаем 2 способа:
1) Промываем в бензине и продуваем компрессором или автонасосом
2) Можно купить в авто магазине баллончик для очистки карбюраторов. Вся подробная инструкция, обычно, прилагается в комплекте (единственное, что стоит заметить, не нужно промывать карбюратор бензином, т. к баллончик и так находится под большим давлением)
Все способы очень эффективны и один, ни сколько не уступает другому. Выбор за Вами.
Один из самых важных моментов это продуть все каналы
Также обратите внимание на жиклеры – обязательно открутите их при чистке. Промойте пусковой обогатитель и все его каналы. Если все сделано правильно, то карбюратор должен быть идеально чистым, как снаружи, так и внутри
После всех прочисток можно собирать деталь обратно: надеваем поплавок и собираем все в обратном порядке
Если все сделано правильно, то карбюратор должен быть идеально чистым, как снаружи, так и внутри. После всех прочисток можно собирать деталь обратно: надеваем поплавок и собираем все в обратном порядке.
После установки важно, чтобы были правильно подключены шланги и контакты. Не надейтесь, что скутер заведется с первого раза – этого не будет. Подкачайте бензин в поплавковую камеру
После того, как двигатель заведется, потребуется заново настроить качество смеси и холостые обороты. Но делать это стоит, если только почувствуете отклонения в работе двигателя
Подкачайте бензин в поплавковую камеру. После того, как двигатель заведется, потребуется заново настроить качество смеси и холостые обороты. Но делать это стоит, если только почувствуете отклонения в работе двигателя.
Регулировка уровня топлива
Завершающим этапом настройки является проверка уровня бензина в камере. Процедура несложная, но от ее правильности зависит последующая работа двигателя.
Топливо собирается в поплавковой камере. Его объем проверяется по прозрачной трубке. Нужный параметр можно узнать в документации к скутеру.
Снимается верхняя часть карбюратора. Уровень бензина должен быть чуть ниже отлива крышки. Если показания отличаются, необходимо отрегулировать ход запорной иглы путем подгибания усиков. Выставив нужный диапазон, узел собирают, скутер заводят и дают поработать несколько минут. После этого заново проверяют уровень.
Признаки проблем с уровнем топлива в карбюраторе
Прежде чем начинать ремонт любого узла автомобиля или иного транспортного средства, важно удостовериться в том, что проблема вызвана тем или иным узлом
В случае, когда заливает карбюратор, проверить неисправность именно этого узла очень просто – достаточно проанализировать поведение автомобиля и обратить внимание на некоторые аспекты в его функционировании. В частности, при проблеме с топливоснабжением будут наблюдаться:
- сложности с запуском двигателя, особенно с неплохо прогретым мотором;
- нестабильный или повышенный холостой ход;
- проблемы с настройкой «холостых»;
- струйки или настоящие клубы чёрного дыма из выхлопной трубы;
- провалы при средних и сильных нажатиях на педаль газа;
- чёрный бархатистый нагар на свечах зажигания.
Отметим, что такая симптоматика наблюдается и при переливе топлива у карбюратора бензопилы, и мотоцикла, и мопеда, и автомобиля, и даже на мотоблоке. Однако у узлов с небольшой и, как правило, параллельной топливной системой, какими оснащены мультикультиватор, мопед или скутер, также наблюдается ещё один признак – наличие в воздушном фильтре бензина. Если такой симптом имеет место, то можно гарантировано сказать, что карбюратор переливает и требует принятия некоторых мер.
Принцип работы карбюратора скутера
Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.
Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:
- Жиклеры.
- Игла, дозирующая поступление кислорода.
- Золотник.
- Дроссельная заслонка.
Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду
От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам
Пусковой обогатитель скутера
Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.
Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:
- Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
- После того как двигатель будет остановлен, игла будет убрана обратно.
Устройство поплавковой камеры
Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.
От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.
Устройство дозирующей системы подачи топлива
Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.
Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.
Холостой ход – принцип работы
Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.
Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.
При недостатке качества смеси добиваемся максимальных холостых оборотов. Когда мотор прогреется, достаточно будет снова уменьшить обороты до нормального значения.
Работа карбюратора мотоцикла
В мотоцикле роль карбюратора состоит в том, чтобы смешивать достаточное количество воздуха с топливом и направлять его в верхнюю часть двигателя для выработки энергии. Сначала воздух проходит через воздушный фильтр, чтобы избавиться от примесей. Оказывая давление в карбюраторе, этот воздух обеспечивает карбюратор силой всасывать топливо в резервуар через форсунку. Затем поплавок контролирует уровень в баке и обеспечивает регулярный поток топлива.
Если в современных моделях с 2 колесами эту роль выполняет электронный впрыск, то в старых моделях для этого по-прежнему используется карбюратор. У мотоцикла может быть даже несколько, и если они когда-нибудь будут неправильно отрегулированы, они могут повредить двигатель. Их очистка, таким образом, является частью их обслуживания, которое может выполняться в одиночку.
четверг, 28 сентября 2021 г.
Схема карбюратора на 139qmb
Проверьте все уплотнительные кольца на предмет повреждений. Замените, если в это необходимо.
При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.
Возможные неисправности карбюратора CVK
1.Двигатель трудно запускается
— Нет искры -Плохая компрессия
2. Нет топлива в карбюраторе
-Закрытая топливная магистраль -Закрытый топливный фильтр -Заблокирована вакуумная линия -Поврежденапорвана вакуумная линия -Засорилась впускная игла -Уровень поплавка установлен слишком высоко
3. Слишком много топлива для двигателя
-Загрязненный воздушный фильтр -Утечка воздуха в коллекторе –Неисправен обогатительный клапан -Заблокирован воздушный канал в карбюраторе
4. Слишком богатая или слишком белдная смесь воздуха / топлива
-Неисправен обогатительный клапан -Затянутый винт холостого хода -Поплавковая игла застряла или загрязнена -Высота поплавка слишком высокая или слишком низкая -Заблокированный канал воздуха в карбюраторе -Загрязнен воздушный фильтр -Утечка воздуха в карбюраторе или коллекторе
5. Двигатель не ускоряеться
-Плохая искра -Винт воздушной смеси слишком затянут -Неисправен ускорительный насос
6. Почти не реагирует на ручку газа
-Слабая искра/плохое воспламенение -Заблокированная топливная магистраль -Заблокированный топливный фильтр -Плохое топливо -Вода в топливе -Утечка воздуха в карбюраторе или коллекторе -Неисправен обогатительный клапан -Затруднено движение топлива в карбюраторе -Вакуумная заслонка застряла -Поврежденная вакуумная диафрагма -Грязь в карбюраторе
Снятие карбюратора
1. Снимите сиденье и емкость под ним. 2. Снимите правую боковую панель. 3. Отсоедините разъем кабеля пускового обогатителя. 4. Ослабьте винт сливного отверстия карбюратора и слейте топливо из поплавковой камеры. 5. Ослабьте хомуты во впускной трубке и впускном коллекторе. 6. Ослабьте трос дроссельной заслонки и вытащите его из суппорта и из сектора управления дроссельной заслонкой. 7. Отсоедините топливную магистраль от карбюратор. 8. Снимите воздухозаборную трубку воздухана и вытаскивайте карбюратор прямо обратно из впускного коллектора. 9. Снимите пусковой обогатитель с карбюратора.
Проверка обогатительного клапана
1. Проверьте уровень сопротивления. 2. Стандартное значение ниже 5, если холодно. 3. Подключите обогатитель к 12 В аккумулятору. 4. Плунжер должен выдвинуться на 3/8 дюйма(примерно 10 мм) через 5 минут.
5. Проверьте иглу и её рабочее место в карбюраторе. 6. При необходимости замените. 7. Установите обогатительный клапан в место установки и нажмите вниз. 8. Установите стопорное кольцо и завинтите винты.
Клапан отсечки воздуха
1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её. 2. Отвинтите два винта клапана отсечки воздуха. 3. Снимите пружину и вакуумную мембрану. 4. Проверьте на износ мембраны, замените если необходимо. 5. Очистите каналы, удалите грязь.
Вакуумная камера
1. Выверните два винта и снимите крышку 2. Снимите пружину, заслонку мембраны. 3. Снимите топливную иглу. Будьте особенно осторожны, чтобы не повредить мембрану. Заменить если она повреждена.
Это интересно: 10-ка лучших автомобилей для дальних поездок
1. Проверьте иглу на износ и замените, если необходимо.
Поплавковая камера.
1. Выверните три винта и снимите поддон поплавковой камеры. 2. Снимите штифт, который держит поплавок. 3. Выверните основной топливный жиклер, жиклер холостого хода и винт регулировки качества смеси холостого хода.
Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси. Подсчитайте количество оборотов при удалении винта качества смеси. При переустановке жиклеров и винта не затягивайте их.
4. Очистите жиклеры растворителем и сжатым воздух. 5. Очистите корпус карбюратора и все каналы сжатым воздухом.
1. Проверить поплавковую иглу и её седло, продуть от грязи. 2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.
3. Установите поплавок. Отрегулируйте винт качества топлива. Стандартная настройка — 2 оборота, плюс или минус 1/4 оборота. 4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).
Холостой ход двигателя скутера
Проблема плавающего холостого хода постоянно актуальна и нередко разрешить ее довольно трудно. Традиционно, выход может быть и обычный, к примеру, в неких вариантах, достаточно сменить свечу и неувязка решается, однако совсем нередко есть ряд маленьких недостатков и недочетов. В данном случае имеет место воздействие ряда причин, которые в комплексе имеют все шансы воздействовать на правильную работу мотора.
Правильная работа холостого хода на скутере возможна только в следующих случаях:
Свечка исправна и имеет правильный зазор
Не имеет нагара, сплавлености
Хоть вы и поменяли кольца, вы имели возможность не направить внимание на нагар внутри камеры сгорания, в частности, на окошках цилиндра, на головке цилиндра. Лишний нагар в движке, кой имел возможность создаться в результате плохого масла (если скутер двухтактный) станет прямо воздействовать на правильную работу мотора. Правильная работа холостого хода невозможна в отсутствии рабочего пускового обогатителя
Правильная работа холостого хода невозможна в отсутствии рабочего пускового обогатителя
Он играет главную роль при запуске мотора на холодную. И в данном случае, обороты обязаны плавать в рамках такого, пока двигатель разогреется. В начале, сходу после пуска, обороты должны быть больше, и равномерно станут понижаться по мере прогрева мотора скутера. Потому регулировать холостой ход необходимо лишь на прогретом скутере. Выхлопная труба и фильтр должны быть чистыми. Карбюратор необходимо промывать и продувать, хотя бы каждые 2 года, в особенности если вы не эксплуатируете скутер зимой.
Обычная работа холостого хода невозможна, как в одном из перечисленных выше случаев, так и в комплексе
Потому важно проводить периодический сервис скутера, чтоб быть в курсе по каждому из пунктов, и в случае надобности скоро устранить поломку
Большинство мопедов имеют вполне простую конструкцию карбюратора, также он находиться в удобном месте, что дает возможность быстрой регулировки. И если вы владелец мопеда Альфа и ему подобного, данное руководство о том как настроить карбюратор на мопеде Альфа для вас.
Регулировка карбюратора нужна большинству мопедов, ведь со временем точные настройки теряются, и возникает необходимость улучшить холостой ход или расход топлива. Данная необходимость может возникнуть тогда, когда мопед Альфа начинает неправильно функционировать, выдавая совсем другую горючую смесь. Стандартно соотношение бензина к воздуху должно составлять 1 к 15. Отклонение от нормы приводит к тому, что смесь обогащается или обедняется.
При образовании богатой смеси у вас возникнут следующие признаки:
- частые хлопки в выхлопной трубе;
- слабая динамика разгона;
- большой расход топлива.
К признакам бедной смеси можно отнести:
- наличие белого нагара на свече;
- сложность в запуске мотора;
- плохая работа холостого хода;
- невозможность повысить обороты.
Если вы не знаете, как настроить карбюратор на мопеде альфа 50 или 110 кубов, выполняйте все действия в последовательности, но перед этим убедитесь в том, что двигатель нормально прогрет. После этого придется для точной настройки карбюратора придется произвести следующие действия:
- заменить или почистить воздушный фильтр;
- проверить свечу зажигания;
- почистить поверхность карбюратора от грязи;
- проверить все шланги и соединения на герметичность.
Как правильно настроить карбюратор на мопеде альфа
Шаг 1. Настройка качества смеси. Мопед Альфа имеет для этого специальный винт, который предварительно нужно полностью закрутить и выкрутить максимум на 1 оборот. Дальше находим винт холостого хода и вращаем его до тех пор, пока мопед не начнет работать устойчиво на нормальных оборотах. Следующий этап — обеднение смеси, после холостого хода придется немного открутить винт качества смеси до тех пор, пока двигатель не начнем плохо работать с перебоями.
Шаг 2. Мы сделали смесь бедной, но нужно это исправить, для этого винтом холостого хода обогащаем смесь, закручивая его. Настройка происходит до тех пор, пока мотор не начнет работать нормально и без перебоев. Проверить тот факт, что карбюратор мопеда Альфа настроен можно посредством нажатия ручки газа. Если при ее резком открытии мотор сразу глохнет или давиться, придется обогатить смесь, открутив немного винт качества смеси.
Таким образом мы получим правильно настроенный карбюратор. В свою очередь, это влияет на расход топлива, мощность двигателя и его бесперебойную работу. Если карбюратор стабильный, двигатель будет способен выдать полную мощность. В некоторых случаях настройка карбюратора мопеда Альфа невозможна самостоятельно, но специалисты делают процедуру за 10-20 минут.

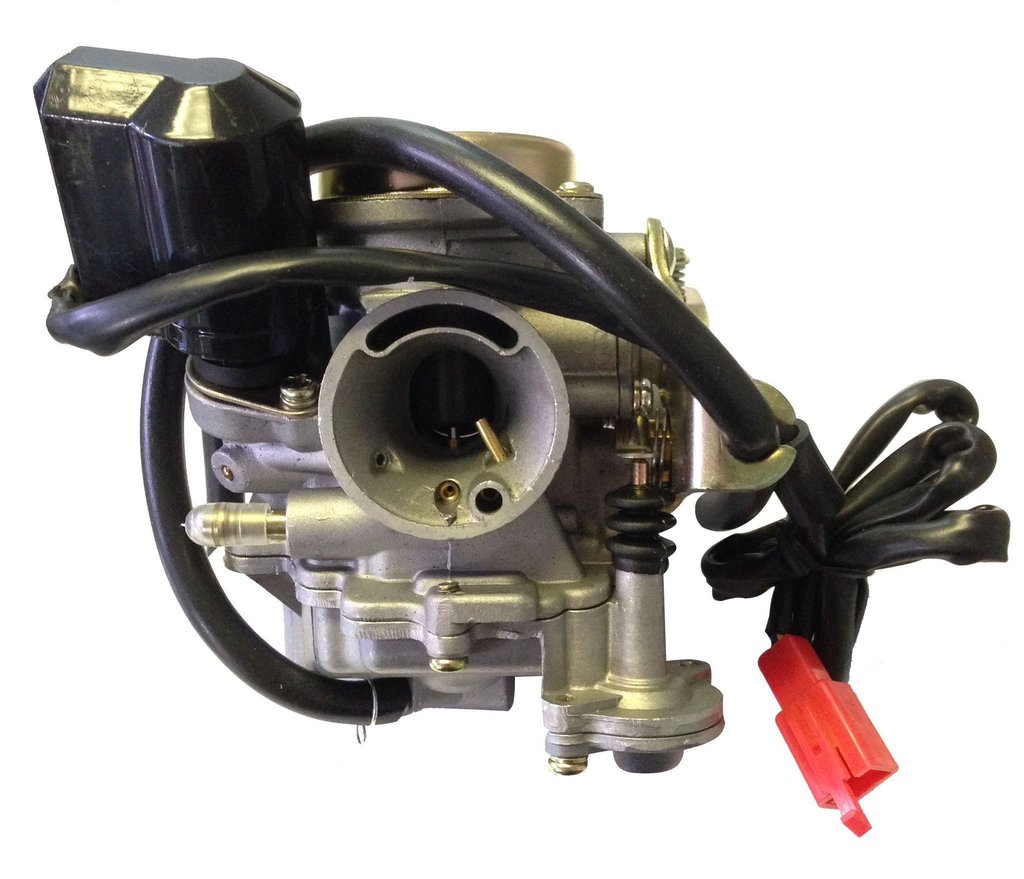

Устройство и подключение карбюратора скутера Yamaha
Скутер Ямаха Джог является одним из самых популярных на российском рынке: это объясняется простотой и надежностью модели, ее доступной ценой. Устройство карбюратора данного скутера стандартно, поэтому разобраться с ним можно, пользуясь описанием, данным выше. Однако при его установке у неопытных владельцев могут возникать некоторые сложности, с которыми мы поможем разобраться.
Устройство стоит рассмотреть более подробно. Это поможет понять не только то, как регулировать карбюратор и правильно пользоваться им, но и как правильно его подключить.
- К корпусу карбюратора крепится пусковой обогатитель: он небольшого размера, размещен в пластмассовом корпусе. Он имеет два болта с уплотнителями из резины. Питание обогатителя происходит через 12 В аккумулятор. Это устройство используется для запуска мотора на холодную, так как позволяет обогатить смесь кислородом автоматически.
- Штуцер подсоединяется к шлангу подачи топлива, идущему от краника бензобака.
- Если обогатитель надо снять, потребуется не только открутить болты, но и отсоединить электрический клапан, к которому идет всего два провода.
- Смесительная камера имеет специальную крышку, к которой крепится болт. Если его открутить, можно добраться до дроссельной заслонки. Это позволяет проверить, присоединен ли тросик газа, а также добраться до иглы, регулирующей уровень подачи топлива и воздуха. Если карбюратор нуждается в чистке, обязательно потребуется вытащить дроссель.
- Разъем обогатителя имеет выходы на два провода, желтый подключен к генератору, зеленый идет на массу. В принципе, если перепутать полярность, ничего не случится, и устройство все равно будет работать.
- Для работы обогатителя должно приходить напряжение с аккумулятора. При нагреве элемента внутри устройства игла будет выдвигаться.
- С воздушным фильтром соединен специальный штуцер, между ними есть колено из резины.
- На корпусе карбюратора расположен несколько винтов, при помощи которых можно регулировать холостые обороты и качество смеси.
- Поплавковая камера прикручивается снизу и имеет 4 болта крепления.
- Существует дополнительный штуцер для подачи масла: он самый маленький.
- Второй штуцер нужен для связи с атмосферой, на него ничего надевать не нужно.
- К третьему подключается бензошланг. Он идет к вакуумному крану бензобака.
