Классификация ДХО
Фары дальнего света – самый эффективный способ использования. Такой тип фар установлен на каждом автомобиле, употреблять его стоит только при отсутствии встречных автомобилей, во избежание их ослепления, и лучше в ночное время суток.
А вот как аналог для ДХО, в дневное время, можно использовать дальний свет в полканала, вариант интересен тем, что обеспечивает броскость, а благодаря неполной мощности использования снижается энергопотребление.
При правильном подключении дальний свет можно использовать на 30%, и сделать включение автоматическим, чем и пользуется большое количество автомобилистов. Но стоит быть предельно осторожным и внимательным, так как для использования фар дальнего света требуются определенные знания и квалификация.
Фары ближнего света – самый распространённый способ, который применяют как ДХО. Так как данные фары не требуют дополнительной настройки и вмешательства со стороны водителя. Просто включи, и можно двигаться. Минусом использования ближнего света является высокая энергопотребляемость, что может сказаться на заряде аккумулятора. Так же, согласно законодательству, использование ближних фар в качестве аналога дневных ходовых огней разрешено.
Противотуманные фары – название говорит само за себя, данный вид габаритов не рассчитан на использование в качестве ДХО, он разработан для использования в туманную погоду и при недостаточной видимости. Безусловный плюс – это конечно энергопотребляемость. Минусом такого варианта является то, что фары расположены слишком низко и свет таких фар, зачастую желтый, что снижает видимость в дневное время суток. Так же мощность фар ниже, чем в других вариантах. Тем не менее использование данного типа габаритов, в качестве аналога ДХО, не запрещено.
Дополнительные (независимые) фары – самый идеальный вариант для использования габаритов как ДХО. Такие фары предназначены для дневного освещения. Как уже говорили, такие фары на многих автомобилях не установлены штатно, именно в этом минус такого варианта. Для подключения и установки потребуются определенные затраты. Так же необходимо будет вносить изменения в конструкцию заводской сборки автомобиля, чего не стоит делать самостоятельно, без опыта и навыков в таком направлении. Безусловные плюсы — это долговечность, яркость, минимальное потребление энергии.
Есть ламповые и светодиодные вариации дополнительных фар. Безусловный плюс, да и наверно единственный, ламповых изделий – это дешевизна. Светодиодные ходовые огни имеют такие преимущества: как низкая потребляемость энергии, высокая яркость и длительный срок службы. Так же светодиодная вариация гораздо меньше слепит встречных водителей.
При покупке дополнительных фар советуем обратить внимание на такие марки, как
- Philips LED DayLight8
- HELLA LEDayFlex 8,
- Osram Led Riving FOG
- EgoLight DRL-D70/DRL-120Р18
Данные модели зарекомендовали себя качественным производством, удобством и относительно небольшой стоимостью.
Критерии выбора
Если вы решили приобрести новые ДХО и не знаете, какие лучше выбрать, для начала необходимо определить основные критерии и параметры будущей покупки. Среди них размер фонарей и их конструкция, количество светодиодов, мощность ДХО, производитель, тип освещения и т.д. рассмотрим самые важные из них более подробно.
Размер и конструкция
Важную роль играет размер ДХО, поскольку на рынке имеется огромное количество различных предложений. Это могут быть горизонтальные или вертикальные ходовые огни, круглой или треугольной формы, а также множество других вариантов. Следует отметить, что многие иномарки и автомобили отечественного производства так или иначе имеют собственные ограничения по установке нового оборудования. Поэтому, прежде чем приобрести тот или иной вариант, оцените его совместимость с вашим авто.
Количество диодов и их мощность
Чтобы понять, какие ходовые огни лучше, обратите внимание на количество светодиодов и их мощность. Светодиоды предлагают именно то, что нужно вашему автомобилю
При взгляде на количество светодиодов важно учитывать область просмотра
Благодаря полосе с 28 светодиодами угол обзора составляет 360 градусов
При взгляде на количество светодиодов важно учитывать область просмотра. Благодаря полосе с 28 светодиодами угол обзора составляет 360 градусов. Скажем так, количество светодиодов должно соответствовать нужной вам области просмотра
Скажем так, количество светодиодов должно соответствовать нужной вам области просмотра.
Мощность и размер луча являются важной составляющей выбранного вами светодиодного дневного света. При 200 люменах светодиоды в течение дня будут тусклыми, а при 800 они могут быть слишком ослепляющими для встречного движения
Диоды Torso 40 LED
Тип светодиода
Чтобы правильно выбрать ДХО, стоит обратить внимание на тип светодиода, интенсивность света и цвет огней. Поскольку вы в основном покупаете светодиодные ДХО для дневного использования, чем выше интенсивность света, тем лучше он будет для улучшения видимости. Количество люменов показывает, насколько ярким будет конкретный свет
Если производитель заявляет, что светодиод производит 3000 люмен, вы должны будете знать, сколько из 3000 люмен он фактически использует. Это потому что светодиоды вам понадобятся именно там, где их можно будет увидеть
Количество люменов показывает, насколько ярким будет конкретный свет. Если производитель заявляет, что светодиод производит 3000 люмен, вы должны будете знать, сколько из 3000 люмен он фактически использует. Это потому что светодиоды вам понадобятся именно там, где их можно будет увидеть.
Роль изготовителя
Как и при выборе любого другого оборудования (не только автомобильных запчастей), здесь немаловажную роль играет производитель. Лучший вариант – это приобретение комплекта ДХО именно для вашей марки авто у официального дилера или на сайте производителя. Конечно, стоимость товара и установки ДХО будет значительно выше (в 2-3 раза), чем в случае выбора неоригинальных китайских диодов или самодельных систем
Но здесь важно учитывать, что, помимо надёжности и соблюдения законодательства, вы получите профессиональный сервис и официальную гарантию, предлагаемую как производителем на комплект ДХО, так и сервисным центром на саму работу
Защита от влаги
Чтобы окончательно убедиться, какой из вариантов лучший, обратите внимание на показатели ударопрочности и сопротивления влаге. Большинство китайских комплектов ДХО не переносят даже незначительных механических повреждений и пропускают влагу. Особое внимание уделите защите от влаги
Если вы приобретаете комплект ДХО у официального дилера, обязательно проконсультируйтесь со специалистом и потребуйте гарантию на товар
Особое внимание уделите защите от влаги. Если вы приобретаете комплект ДХО у официального дилера, обязательно проконсультируйтесь со специалистом и потребуйте гарантию на товар. В противном случае замена или ремонт новой системы ДХО может потребоваться сразу после первой мойки авто или после сильного дождя
В противном случае замена или ремонт новой системы ДХО может потребоваться сразу после первой мойки авто или после сильного дождя.
Разберем функцию ДХО
Дневные ходовые огни обозначают ваше транспортное средство на дороге в светлое время суток. По регламенту угол свечения должен составлять 30 градусов, который состоит из 10 градусов над горизонталью и 20 градусов ниже. Светящаяся площадь должна быть не менее 40 квадратных сантиметров, это правило помогает избежать использования не эффективных точечных источников света. Свет должен быть хорошо заметен с расстояния 100-200 метров, в том числе и в солнечную погоду. В отличие от фар ближнего и дальнего света, они имеют меньший угол свечения, их основная задача получить эффект фонарика, которым светят в глаза в большого расстояния.
Многие после установки ДХО делают фотографии автомобиля с 3-5 метров, восторгаются их яркостью, и зачастую делают это в темное время суток. Затем они это нахваливают и рекомендуют другим. Таким образом, они допускают множество ошибок, что приводит к необъективной оценке установленных световых приборов. Человек забывает, что ходовые огни предназначены для эксплуатации днём, и что тестировать их ночью бессмысленно. В большинстве отзывов пишут: ночью светят ярко, неплохо слепят, невозможно смотреть с 3 метров, оценивают все на глаз, да и просто не могут отличить по одноваттный светодиод от трехваттного.
Экскурс по брендам
В первую очередь вам стоит обратить внимание на продукцию трех компаний-гигантов, задающих вектор развития автомобильной светотехники. Речь идет об:
Philips (Нидерланды). Один из самых известных в мире производителей электроники и светотехники. Нидерландская компания имеет прекрасную репутацию. Опытные водители знают, что одни из лучших ДХО представлены линейкой Philips DayLight . Отличным решением будет DayLight 4 или DayLight 9;
Osram (Германия). Светотехника немецкой фирмы славится тем, что при минимальных затратах энергии может генерировать необычайно яркий световой поток. Это очень кстати для тех, кто ставит на свой автомобиль светодиодные ДХО. Одни из лучших ламп: LedRiving 101 (светит кристально белым), LedRiving 401 (имеет голубоватый оттенкой), Led LightDay 101 (лампы с очень заметным белым свечением). Все приборы служат до 10000 тысяч часов, то есть вы можете их использовать несколько лет, прежде чем заменить на что-то новое;
Hella (Германия). Фирма, известная в первую очередь за производство превосходных автомобильных фар, предлагает также отличные ДХО
Обратите внимание на LEDayFlex 5 и 6, а также LEDayLine. Все эти лампы проработают порядка 10000 часов.
Вышеперечисленные фирмы предлагают лучшие решения в автомобильной светотехнике. Но и заплатить придется немало – те же лампы Philips стоят столько же, сколько десяток средних китайских лампочек. Нужно ли переплачивать? Да, если вы, во-первых, не знакомы с производителями хороших аналогов, и, во-вторых, если не хотите работать над ДХО каждые полгода-год
Однако если трудности вас не страшат, обратите внимание на продукцию вот этих фирм:
- Silverstar (Китай). Вы можете найти под именем данной фирмы комплект ДХО – не самый плохой, но и явно неспособных конкурировать с тем же Hella. Автолюбителю придутся по душе и цена, и качество. Первая весьма демократична, а вот второе вызывает лишь несколько вопросов. На практике лампы Silverstar не слишком сильно греются, терпят механические воздействия – как раз то, что нужно, если вы подбираете недорогие дневные ходовые огни;
- Sho-Me (Южная Корея). Фирма известна в первую очередь производством датчик парковки и антирадаров. Впрочем, несколько удачных моделей ДХО ей тоже были созданы. Цена на продукцию может показаться не такой уж маленькой, но высокое качество стоит каждой копейки;
- Xenite (Китай). Компания предлагает множество бюджетных решений для автосвета. Возможно, те, кто когда-либо искал бюджетный ксенон, знает от Xenite . Компания предлагает также в целом неплохие ДХО – они могут прослужить, при хорошем стечении обстоятельств, до нескольких лет, а стоят намного дешевле немецкого автосвета.
Также советуем изучить предложения фирм PIAA (Япония) и StarLed (Китай).
О плюсах и минусах
Для начала поговорим о плюсах ДХО. Во многом они определяются функциональными характеристиками и быстрой окупаемостью. Вот о чем стоит знать:
Огни имеют малое энергопотребление. Вот например: головной свет и габаритные огни в среднем требуют для работы 170 Ватт, а светодиодные ДХО лишь 14 Ватт;
Продолжительность работы ДХО. LED-лампы могут работать до 50 тысяч часов;
Яркость, приметность и безопасность. В отличие от обычных ламп накаливания и более современных газоразрядных, используемые для обозначения автомобиля днем светодиоды не могут ослепить водителей встречного транспорта или пешеходов;
ДХО можно установить на любой автомобиль
И, что не менее важно, выбор ламп настолько широк , что водитель может эффектно дополнить экстерьер своего транспортного средства;
При использовании дневного света вы экономите топливо и ресурс головного света. Поскольку использование дневного света практически во всех странах является обязательным, светодиоды нашли себе широкое применение: они не тратят много энергии для работы и способны функционировать дольше обычных ламп накаливания.
Минус только один: цена. На выбор есть и низкокачественные аналоги преимущественно китайского производства. No-name брендам доверять не стоит. А вот отдельно взятые европейские производители поставляют качественные ДХО, которые светят достаточно ярко и служат очень долго. Цена за такое освещение соответствующая, но здесь оправдана каждая копейка.
Можно ли ставить LED лампы в фары в России?
Наличие автомобиля сейчас не является показателем успешности или состоятельности. Любой работающий человек способен купить транспортное средство. Оно значительно облегчает жизнь и позволяет сокращать время, затрачиваемое на передвижение.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
LED в головном освещении автомобиля Удобно то, что светодиодные элементы освещения с подобным цоколем уже оборудованы драйвером, а потому при замене не требуется ничего, кроме, конечно, самой лампочки на 220 В. Спрашивайте, я на связи!
Подключение через 5 контактное реле
Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов.
Сначала о подключении реле для ДХО:
- 30 – на плюсовые выводы светодиодных модулей;
- 85 – на плюсовой провод габаритной лампы;
- 86 – на корпус авто;
- 87а – на «+» с замка зажигания;
- 87 – не подключать (заизолировать).
Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.
Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.
Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.
Про ходовые огни для авто
Основное их предназначение – обозначение положения машины в светлое время на дороге. Иначе говоря, их можно отнести к пассивным средствам безопасности, они, показывая местонахождение авто, снижают вероятность возникновения аварии. Это достаточно общее описание назначения ДХО, а что они собой представляют, позволяет понять фото
В соответствии с приведенным общим описанием, назначения подобных световых приборов, в их качестве могут быть использованы:
- включенные фары во время движения (ближнего света);
- включенные (при пониженном напряжении питания или сниженной интенсивности излучения) фары дальнего света;
- включенные в дневное время противотуманные фары;
- специальные излучатели дневного света, расположенные спереди в соответствии с утвержденными правилами и излучающие световой поток допустимой интенсивности.
ВОПРОС-ОТВЕТ
– Как выбрать наилучшую форму ДХО?
Вообще говоря, это дело вкуса. Но надо иметь в виду требование ГОСТ 41.87–99: суммарная площадь светящейся поверхности ДХО должна быть не менее 40 см². У прямоугольных фонарей ее нетрудно измерить линейкой, а вот круглый должен быть диаметром не менее 50 мм.
Предложим пару простейших решений. В случае маломощных ДХО можно обойтись всего одним диодом, см. схему 1:
Для более сильноточных фонарей обратите внимание на схему 2 : вам потребуется всего одно добавочное автомобильное реле с нормально замкнутыми контактами. В любом случае задача умельца – найти в бортовой сети провод, на который подается питание при включении зажигания, и еще один, идущий к лампочке габаритов или ближнего света. Если же вы приобрели изделие с электронным блоком, понадобится лишь сделать отвод от лампочки
А оставшиеся два провода подсоедините прямо к клеммам батареи. Не перепутайте полярность – она указана в инструкции
Если же вы приобрели изделие с электронным блоком, понадобится лишь сделать отвод от лампочки. А оставшиеся два провода подсоедините прямо к клеммам батареи. Не перепутайте полярность – она указана в инструкции.
– Какой корпус лучше – металлический или пластмассовый?
Корпуса ДХО изготавливают либо из алюминиевого сплава, либо из пластика. Так что ржаветь не будут. Но есть одна тонкость: светодиоды хоть и обладают высоким КПД, но греются довольно сильно, а перегрев резко сокращает срок службы. Стало быть, нужен хороший теплоотвод, а не «термос» с пластиковой оболочкой. Конечно, если потребляемый ток невелик – скажем, десятки миллиампер, – то рассеивать практически нечего. Но по-настоящему яркие ДХО потребляют уже многие сотни миллиампер, поэтому для них пластиковый кожух неприемлем. Впрочем, изготовители знают об этом. И если уж предлагают пластик, значит, нечего рассчитывать на силу света, соответствующую ГОСТУ. Скорее всего, это просто красивая побрякушка с огоньками.
– Не придерутся ли к самостоятельно установленным ДХО инспекторы ГИБДД?
Вопрос непростой. С одной стороны, в ПДД прямо говорится о недопустимости езды с ДХО вместо ближнего света фар. В другом документе – регламенте – столь же прямо запрещено вносить любые изменения в светотехнику автомобиля. Но мы же не заменяем стандартные фары чем-то иным, лишь добавляем новый набор. В общем, ситуация неоднозначная.
– Куда и как правильно крепить ДХО?
На сей счет есть четкие нормы в ГОСТ Р 41.48–2004, в соответствии с ними и придется выбирать место. Скорее всего, устанавливать будете в бампере или в пазах решетки радиатора. Разные ДХО и крепятся по-разному, поэтому сначала прикиньте, где их удастся разместить.
Итак, наружный край ДХО следует расположить не далее 400 мм от края автомобиля, а между внутренними краями двух ДХО должно остаться минимум 600 мм (400 мм, если ширина вашей машины менее 1300 мм). Высота установки ДХО над грунтом задана весьма свободно: от 250 до 1500 мм, то есть можно и на капот прикрутить. Но не у ветрового стекла – не должно быть видимых отражений от того же капота!
– Как измерить силу света?
Для точного измерения силы света требуется специальное и довольно дорогое оборудование. Но приблизительно оценить ее можно и с помощью обычного люксметра. Для этого нужно измерить освещенность поверхности на определенном расстоянии от источника света известной силы и затем повторить то же для испытуемых приборов. Эта освещенность пропорциональна силе света. В нашем случае такой подход оправдан: все ДХО разделились на две группы: в одной сила света с запасом соответствует ГОСТу, в другой с еще большим «запасом» до него недотягивает.
Использование мощных светодиодов 1-3 Вт
При изготовлении ходовых огней своими руками, помимо светодиодной ленты можно использовать сверхмощные светодиоды.
У предыдущих решений есть один существенный недостаток – отсутствие возможности корректировать направленность и угол светового потока. Для мощных светодиодов мощностью 1-3Вт в продаже есть много оптических решений от 10 до 120 градусов.
Чтобы сделать светодиодные ДХО своими руками на мощных кристаллах вам понадобится:
- Светодиоды 1Вт от 3 до 5 шт (для обеспечения необходимой силы света);
- линзы, собирающие с углом 30 градусов;
- драйвер для светодиодов с характеристиками: входное напряжение 12В, выходной ток 300мА, до 5Вт;
- подложка для крепления к радиатору;
- радиатор площадью около 100 см2.
Драйвер нужен для обеспечения стабилизированным током светодиодов. Можно применить и схему с гасящим резистором как в предыдущих самоделках, но мощность резистора в таком случае будет слишком большой и такое решение не отличается надёжностью.
Чтобы смонтировать светодиоды на радиаторе нужен либо теплопроводящий клей, либо специальная подложка для крепления и термопаста. Светодиод припаивается к этой подложке, а она прикручивается на радиатор.
Можно найти и готовые площадки для монтажа, в ряде случаев – это более удобный вариант. В некоторых магазинах есть такие подложки со смонтированными на них светодиодами.
Термопаста или термопрокладка нужны для обеспечения лучшей теплопередачи, а также заполнения неровностей подложки и радиатора, для улучшения теплообмена.
При изготовлении ДХО своими руками из светодиодов с помощью такого комплекта вам понадобится корпус, его вы можете изготовить самостоятельно из подручных материалов, или воспользоваться старыми противотуманными фонарями или чем-то подобным.
Штрафы за ходовые огни
Требования к использованию ДХО прописаны в ПДД и любые нарушения могут стать причиной штрафа. Тут все достаточно просто:
При езде без включенных ходовых огней или другого разрешенного варианта накладывается штраф в размере 500 рублей. Причем, если нарушение периодически повторяется, сумма меняться не будет, все равно будет выписываться квитанция на 500 р.
Если в одном из источников света перегорела лампа или вышел из строя диод в светодиодном элементе, также придется заплатить штраф в размере 500 рублей. Тут все так же, как в пункте выше, при повторном нарушении сумма не вырастет.
Еще одно основание для штрафа (также в сумме 500 р) – сильное загрязнение источников света. Если длительное время ехать по трассе в зимний период или когда с дороги поднимается много грязи, ДХО загрязняются так, что их практически не видно. Поэтому время от времени стоит останавливаться и проверять этот момент.
Если за последние полгода у водителя не было нарушений ПДД, инспектор может ограничиться предупреждением
Стоит помнить это, чтобы при общении акцентировать внимание на том, что нарушений не было уже очень давно.
С новыми авто все намного проще, так как ДХО входят в конструкцию фары.
Кстати! Если оплачивать выписанный штраф в течение первых 20 суток, действует скидка в 50%
То есть, когда водитель не затягивает оплату, то может сэкономить 250 рублей, что также немаловажно
Преимущества использования дневных ходовых огней
DRL существенно повышают безопасность во время движения. Такие огни не требуют большого потребления ресурсов, так как их мощность не предназначена для освещения дороги. Срок службы составляет не меньше 5000 часов (продолжительность работы ламп накаливания в разы меньше). В современных автомобилях пользоваться фарами дневного света еще проще, так как они включаются и выключаются автоматически.
К минусам можно отнести то, что вы можете забыть включить такое освещение. В таком случае наступят последствия, о которых вы узнаете далее. Кроме того, на рынке часто можно встретить низкокачественные изделия. Но перечисленные недостатки несущественны.
Какой свет правильно использовать при плохой видимости на дороге
Для тех, кто ежедневно передвигается на машине, самыми частыми нарушителями спокойствия становятся: утренний туман, плотный снегопад, ливень и сумеречное время. Чтобы повысить безопасность движения, вы можете эксплуатировать фары в режиме и дальнего света, и ближнего
Здесь обратим ваше внимание на то, что плохая видимость по причине погоды и ночное время суток – это разные условия, согласно ПДД. А потому применять ночью дальний свет и в условиях плохой видимости, необходимо согласно установленным правилам
Условиями плохой видимости считаются такие, которые ограничивают кругозор водителя менее чем на 300 м вперед. Если в такой ситуации вы решили прекратить движение, то можете включить габариты совместно с противотуманками или ближним светом фар. Либо включите противотуманные фары совместно с дальним или ближним светом плюс задние противотуманки.
Соответственно, нарушением будет применение противотуманок без ближнего или дальнего света, и сюда же относятся включенные ДХО.
Законодательство
Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы.
Самое первое и основное правило – запрещена самовольная установка дополнительных световых сигналов на автомобиль. Да, вы правы, вы не имеете права устанавливать ДХО на свой автомобиль, если он не был укомплектован ими заводом изготовителем. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое. В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку.
Как же так? Мой сосед на «Оку» поставил ДХО и спокойно ездит! – спросите вы. Ему просто везет на лояльных сотрудников ДПС, которые не обращают внимания на его ДХО – отвечу я вам.
Еще раз — запрещена самовольная установка дополнительных световых сигналов на автомобиль, если он не был укомплектован ими заводом изготовителем. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск. Совсем другое дело, если комплектация вашего автомобиля не включает в себя ДХО, но в более дорогих комплектациях вашей модели ДХО имеется. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами.

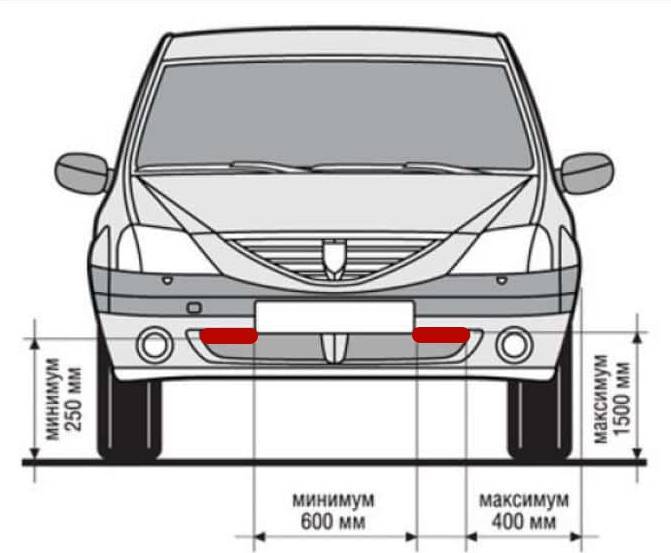

Первое правило установки ДХО касается их расположения на кузове автомобиля (см. рисунок). Если кратко описать этот рисунок, то мы получим следующее:
- ДХО должны быть установлены на высоте от 250 до 1500 мм;
- Расстояние между близлежащими краями ДХО должно быть не менее 600 мм;
- Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более 400 мм.
Теперь кратко пройдемся по правилам работы и использования ДХО:
- ДХО должны использоваться только в светлое время суток;
- Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.
Все что не запрещено – разрешено. Вот так все просто
Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться. Расшифрую: вы едете при отключенных фарах и габаритах, ДХО включены, когда вы сигналите дальним светом встречной машине о приближении к посту ДПС, ваши ДХО не должны отключаться
Расшифрую: вы едете при отключенных фарах и габаритах, ДХО включены, когда вы сигналите дальним светом встречной машине о приближении к посту ДПС, ваши ДХО не должны отключаться.
Просто? Я тоже думаю, что ничего сложного тут нет. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Начнем от простого и неправильного, закончим сложным и правильным. Поехали!
Отличие от габаритных огней
Главным отличием габаритных огней от ходовых является их размещение. Место установки определяется размерами автомобиля. Устройство работает автоматически вместе с включенными фарами. Как правило, используются светодиодные или галогенные лампы.
Осветительные приборы бывают передними и задними. Первые светят белым цветом и обязательно включаются в темное время или при плохой видимости. Вторые освещают местность красным светом и включаются во время передвижения и при остановке на обочине.
Ходовые огни на авто устанавливаются симметрично, максимально на высоту 1,5 м от поверхности земли. Они не должны выходить за габариты машины и направление света должно быть точно настроено. В комплексе с габаритными огнями приборы обеспечивают отличную видимость при любой погоде и даже ночью.
Полезное видео
С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:
Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.
Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.
При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.
Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.
Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.
Теперь несколько слов о вариантах подключения.
Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).
Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.
Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.
Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.
Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.
Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.
Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.
– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.
Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.
Нюансы включения ходовых огней
Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света. Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.
Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.
Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.
Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.
Вывод
Сегодня дневные огни являются неотъемлемой частью автомобильной светотехники. Что бы скептики ни думали, использование дневного света уменьшает вероятность аварии. А за безопасность себя, пассажиров и пешеходов однозначно стоит заплатить. Речь идет о том, чтобы приобрести наиболее качественные ДХО от немецких Osram и Hella иди нидерландской фирмы Philips . Их огни светят кристально белым или голубоватым светом, оставаясь заметными даже на приличном расстоянии. Срок службы обычно составляет 10000 часов – даже если вы прикинете в уме, сколько это на практике, то убедитесь, что запас в несколько лет в этот период заложен. Но есть и недорогие лампы преимущественно китайского производства. Не всегда они светят на заявленную производителем мощность, но даже с ними выход на дорогу не будет сопряжен с лишними проблемами.
