Чип-тюнинг дизельного ДВС

Способ № 2. Блоки увеличения мощности

Популярность использования блоков для увеличения мощности дизельного двигателя объясняется их универсальностью, быстрый монтаж и способность значительно экономить топливо.

Из недостатков стоит отметить уменьшение ресурса блока цилиндра, форсунок и ТНВД и быструю выработку сажевого фильтра. Также модульный способ, в отличие от правильно проведенного чип-тюнинга, повышает выброс вредных веществ.

Блок для совершенствования режимов работы ЦП ЭБУ

Блок включается в топливную систему высокого давления и его вычислительный модуль контролирует работу двигателя в обход ЭБУ, не занижая показания датчиков. Диагностируя давление в топливной системе, и при его возрастании отправляет команду блоку управления на увеличение тайминга форсунок в допустимом диапазоне.

Модуль для управления форсунками

Установка модуля позволяет контролировать и изменять импульсы управления форсунками. Модуль подсоединяется в разрыв проводов форсунок и регулирует работу топливного инжектора, изменяя время открытия иглы форсунки. В результате меняется угол впрыска топлива, и эффективность сгорания повышается.

Модуль для изменения схемы работы ТНВД

Устанавливается на дизельных двигателях с механической системой впрыска. Блок увеличивает мощность дизельного двигателя благодаря изменениям функционирования топливного насоса. Модуль корректирует данные датчика топлива на более низкие показатели. В результате в корпусе топливного насоса с помощью электромагнитного клапана повышается давление.

К положительным сторонам этого способа можно отнести недорогое оборудование и легкость установки. Минусами можно назвать плавающие обороты двигателя и уменьшение ресурса ТНВД.

Модуль для преобразования данных датчика давления топливной рампы

Оборудование соединяется с проводами датчика давления рампы и отправляет в электронный блок управления данные о понижении компрессии в топливной рампе. ЭБУ меняет интенсивность работы форсунок, мощность ДВС повышается, а расход топлива снижается.

Модуль для уменьшения показателей давления топливного аккумулятора

За регулировку уровня давления в топливном аккумуляторе отвечает топливный насос. При помощи установки дополнительного блока в электронную схему топливной системы в ЭБУ подается информация о потере мощности ТНВД. ЭБУ отдаст команду на увеличение тайминга впрыска.

Способ № 3. Турбонаддув

Производительность двигателя увеличивается за счет установки турбины, которая подает большое количество воздуха в камеру сгорания. Блок управления топливной системой дает команду на увеличение впрыска топлива и мощность двигателя повышается.

Недостатком данного способа является повышения расхода топлива и маленький срок службы турбины. В то же время турбонаддув предотвращает провал двигателя при нажатии на педаль остановки авто.

Чип-тюнинг атмосферника

За счет оптимизации работы моментной модели, систем зажигания и впрыска удаётся добиться прироста крутящего момента и мощности даже на атмосфернике. Эффект меньше, чем на турбированных моторах, но главная цель — общее улучшение динамики.

Увеличение мощности на атмосфернике

Почему прирост на атмосферном двигателе меньше? Потому что нельзя увеличить подачу топлива в цилиндры из-за ограничений в доступе кислорода. Связано это с отсутствием турбины или компрессора, которые дополнительно сжимают воздух перед подачей. Прирост после прошивки атмосферного двигателя в среднем 5–11%.

Что даёт чип-тюнинг атмосферника

Отзывчивую педаль газа;
Улучшенную работу при включенном кондиционере;
Эффективную работу на низких оборотах;
Расширение рабочих диапазонов двигателя;
Большую эластичность мотора во всём диапазоне оборотов.

Чип-тюнинг двигателей – как сделать автомобиль умнее

Чип-тюнинг двигателей – как сделать автомобиль умнее
Несмотря на то, что чип-тюнинг двигателей – довольно новое направление, оно уже обрело огромную популярность среди автовладельцев. Рассмотрим более подробно, что собой представляет такая чиповка, зачем она необходима, а также все тонкости, связанные с ней.
1. Чип-тюнинг двигателей – что от него ждать?
Вообще само слово тюнинг имеет английские корни и означает «настройку», другими словами, это усовершенствование потребительских и технических характеристик какого-либо устройства. На сегодняшний же день в большинстве современных автомобилей двигателем управляет специальный электронный блок (ЭБУ). Это происходит за счет считывания информации с множества датчиков, затем она обрабатывается, и посредством заложенной программы подаются команды на исполнительные механизмы.
Наладить и откорректировать данный процесс и позволяет чип-тюнинг движка, именно это и является ничем иным, как настройкой и оптимизацией управляющей программы. Таким образом, в результате увеличивается крутящий момент, даже на низких оборотах, вследствие чего повышается динамичность авто, педаль газа реагирует значительно быстрее, а стартовать и обгонять становится на порядок легче и безопаснее.
2. Каковы достоинства процедуры?
Вряд ли кто-то еще сомневается, что чиповка двигателя обладает рядом преимуществ. Кроме уже описанных, можно назвать и следующие: значительно возрастает коэффициент полезного действия движка, таким образом, увеличивается крутящий момент и мощность, а расход топлива, напротив, уменьшается, что позволяет неплохо сэкономить семейный бюджет; вполне возможно, что в заводских настройках были некоторые недостатки, в результате чего возникали провалы, дергания и все в подобном духе, чип-тюнинг же позволяет устранить все эти неприятные моменты; улучшается эластичность мотора, а значит, повышается уровень комфорта во время движения через препятствия, во дворах, в пробках и т.д.; снижается негативное влияние кондиционера на динамику авто; чиповка позволяет корректно настроить работу мотора при механическом тюнинге, особенно это актуально для авто, которые оснащены газобаллонным оборудованием; происходит правильное отключение клапана ЕГР, катализатора и сажевого фильтра; автомобиль передвигается значительно легче даже при полной загруженности; вернуться к заводским настройкам не представляет сложности, при этом на чиповку тратится несколько часов.
В общем, данная операция является весьма актуальной для всех современных автомобилей, управление которыми осуществляется посредством компьютерных программ. Так что предоставляется возможность полностью настроить управление авто под себя, ведь у каждого водителя свой уникальный стиль вождения, кому-то по душе агрессивная манера езды, а кто-то, наоборот, придерживается экономичных режимов.
3. Чиповка двигателя – особенности и недостатки.
Осуществляется чиповка двигателей посредством обновления программного обеспечения, заложенного еще заводом-изготовителем. В этом случае необходима тщательная диагностика всех неисправностей и, естественно, их устранение. Далее с помощью специального оборудования скачивается программа управления, в ней производятся необходимые изменения, и уже после окончательной корректировки и наладки данное программное обеспечение закачивается обратно в блок управления.
Для тюнинга будет необходимо сбросить полностью заводскую настройку, поэтому тщательно подбирайте специалиста, чтобы избежать ошибок.
Что же насчет недостатков, так и они есть. Главным образом чиповка двигателя позволяет увеличить его мощность не более чем на 10 %, а это не всегда заметно. Довольно часто водители очень быстро привыкают к таким изменениям и, в силу человеческой натуры, их становится недостаточно. Кроме того, во время агрессивной езды может повыситься расход топлива, а ресурс ДВС наоборот – понижается. Ну и, конечно же, владельцы стареньких авто, с механическим управлением без участия электронного блока, ни про какую чиповку могут даже и не думать.

телефоны для связи:

+375(29)2000959

Преднамеренное сокрытие возможностей двигателя

Как бы странно это ни звучало, но знать о том, сколько стоит чип-тюнинг двигателя, должен абсолютно любой автомобилист. Связано это с тем, что каждый желающий может перенастроить работу электронного блока управления машиной. Все зарубежные автопромы выпускают транспортные средства, силовые агрегаты которых могут обладать лучшими характеристиками, нежели теми, которые им «предписывает» производитель. В основном эта уловка помогает продлить срок службы мотора и сделать четырёхцилиндровый мотор менее привлекательным по сравнению с его более дорогим шестицилиндровым аналогом.

Автопроизводителю нужно таким образом регулировать функционал электронного управления движка, чтобы межсервисный интервал был максимально большим

Стоит отметить, что практически все новоиспечённые автомобилисты, которые предпочитают выбирать исключительно новые транспортные средства из автосалонов, обращают пристальное внимание на срок, в течение которого необходимо будет проходить плановое обслуживание для замены масла и фильтров

Зарубежным компаниям сложно устоять на рынке в числе лидеров, они обязаны создавать такие авто, которые полностью подходят по экологическим нормам относительно выхлопа отработанных газов во всех странах мира. В свою очередь, преднамеренное уменьшение мощности силового агрегата во многом помогает решить эту проблему, так как машина с небольшой мощностью и незначительным расходом топлива способна выбросить в атмосферу меньшее количество вредных веществ.

Чип-тюнинг дизельного двигателя или бензинового мотора: влияние на ресурс ДВС

Вполне очевидно, что даже если все операции по прошивке и настройке выполнены правильно, увеличение мощности и крутящего момента так или иначе будет означать износ ДВС.

Прежде всего, происходит ускоренный механический износ нагруженных элементов и пар трения (поршневое кольцо и стенки цилиндров, шатунные и коренные вкладыши в местах соединения с шатунами, коленвалом, в постели коленвала в БЦ и т.д.)

Например, работа поршневого кольца в цилиндре имеет следующие особенности. Пока топливо в цилиндре не горит, кольца испытывают минимум нагрузки. Стенка поршневого кольца находится параллельно стенке цилиндра. Однако в момент воспламенения топлива происходит скачок давления, в результате чего кольцо в своей канавке начинает выворачивать от нагрузки.

Угол выворота кольца в новых моторах небольшой, но постепенно элементы изнашиваются естественным образом. В результате поршневое кольцо под нагрузками своим краем начинает бить по стенкам цилиндра. Если не вдаваться в подробности, разбиваются кольцевые канавки, сильно изнашиваются стенки цилиндра.

Что касается вкладышей, а также опорных элементов, кроме трения на детали воздействует и так называемая радиальная деформация. Простыми словами, происходит изменение формы отверстий. Вполне очевидно, что в парах трения образуются зазоры, появляются ударные нагрузки. Вкладыши попросту разбиваются, их также может провернуть.

Так вот, чип-тюнинг позволяет изменить параметры, которые были настроены на заводе. В результате увеличивается момент и мощность, но параллельно возрастают и нагрузки в самых важных узлах ДВС. Естественно, баланс износа, прогнозируемый конструкторами мотора, также будет нарушен.

Получается так, что хотя увеличение мощности не особенно влияет на силу трения, при этом происходит увеличение давления на стенки подшипников скольжения и других элементов. В результате растут ударные нагрузки, процессы износа быстро прогрессируют, увеличивается зазоры и т.д.

Стоит добавить, что подобные процессы затрагивают не только ДВС, но и КПП. Параллельно могут быстрее выйти из строя катализатор и кислородный датчик. Также сокращается ресурс моторного и трансмиссионного масла, то есть смазочные жидкости нужно чаще менять.

На многих моторах вдобавок увеличивается расход масла на угар. Еще дополнительные нагрузки испытывает и система охлаждения ДВС, которая работает более интенсивно в результате увеличения мощности. По этой причине нужно следить за работоспособностью, качеством антифриза и чистотой каналов системы охлаждения.

От чего увеличиваются параметры

Мощность является показателем количества работы, выполняемой мотором за определенный временной интервал. Величина напрямую зависит от числа оборотов. От быстроты раскрутки двигателя возрастает его мощность.

Необходимо понимать, что возможности двигателя не безграничны, на максимальных показателях движущиеся элементы сильно изнашиваются, смесь топлива и воздуха хуже поступает к цилиндрам, снижается продувка.

Учитывая это, изготовители транспортных средств устанавливают ограничения, чтобы отсекать максимальные обороты.

Установка подобной отсечки выполняется механиком в ЭБУ. В ходе тюнингования есть возможность ее увеличить либо полностью снять. Показатель сдвига определяется возможностями мотора. Но ощутимые изменения способны испытывать те, кто осознанно способен раскрутить двигатель до наивысших показателей.

Для машины, подвергаемой каждодневной эксплуатации, наиболее важным является крутящий момент. Он предоставляет возможность даже слабомощному дизельному мотору уверенно соревноваться с бензиновыми аналогами, обладающими преимуществом по характеристикам мощности.

Мотор с неплохим крутящим моментом способен функционировать мягко, помогая понизить число переключения передач. Находиться за рулем такой машины по меньшей мере комфортно.

Чтобы увеличить крутящий момент в атмосферном моторе, необходимо настроить впрыск и зажигание. При этом необходимо учесть численность оборотов и быстроту выгорания топливно-воздушной смеси.

Конечная задача – достичь наиболее позднего зажигания и одновременно сохранить условия, влияющие на полное сгорание горючего.

Конструктивные отличия турбодвигателей создают условия для изменения наддувного давления, чтобы существенно увеличить коэффициент полезного действия.

Чип-тюнинг атмосферника

Многие водители задаются вопросом — можно ли чиповать атмосферный двигатель? Да, прирост производительности движка будет минимальным, но за счет оптимизации моментных моделей, карт зажигания и впрыска удаётся добиться заметного улучшения динамики. А это напрямую влияет на комфортность вождения и эмоции водителя.

Увеличение мощности на атмосфернике

Почему прирост на атмосферном двигателе меньше? Потому что нельзя увеличить подачу топлива в цилиндры из-за ограничений в доступе кислорода — нет турбины или компрессора, которые дополнительно подают воздух. Прирост после прошивки атмосферного двигателя в среднем на уровне 7%.

Что даёт чип-тюнинг атмосферника

Отзывчивую педаль газа;
Улучшенную работу ДВС при включенном кондиционере;
Прибавку тяги на низких оборотах;
Расширение рабочих диапазонов;
Большую эластичность мотора в средней зоне и до отсечки.

Видео о прошивке атмосферника

Лада Веста

Volkswagen Jetta

Ездить станет намного комфортнее, особенно в городском режиме. Это подтверждают отзывы наших клиентов.

Проверить эффект чип-тюнинга атмосферника легко: сделайте прошивку у партнера АДАКТ. Вы получите возможность тестировать её в течение 10 дней. Если ожидания не оправдаются, можно будет вернуть деньги

Посмотреть отзывы

Что такое чип-тюнинг?

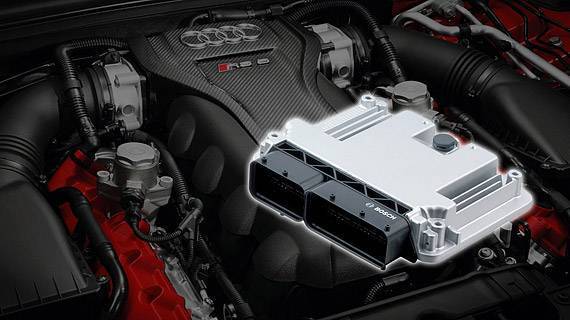

Электронный блок управления (ЭБУ) в автомобиле — это его «мозги». Он содержит микропроцессор и память, которые ответственны за приём и передачу сигналов к мотору и от него. ЭБУ получает сигнал и передаёт его к другим системам, таким как система зажигания, впрыска топлива и т. д. Параметры, которые забиваются в память ЭБУ с завода-изготовителя, как правило, имеют очень усреднённые параметры. Ведь изначально заводские параметры зажаты в строгие рамки и нормы по экологическим показателям выбросов, а нацелены минимизировать износ ресурса двигателя и других систем.

Чип-тюнинг оптимизирует функционирование электронного блока управления посредством внесения изменений в работу управляющих программ. Он регулирует, оптимизирует такие показатели, как плавность хода, мощность, крутящий момент и многие другие параметры.

Чаще всего под чип-тюнингом подразумевают перепрошивку микросхемы электронного блока управления при помощи специального программного обеспечения. Однако существует и альтернативный способ — монтаж специальных регулирующих боксов на ЭБУ.

Чиповка дизельного двигателя отличается от аналогичной процедуры для бензинового

Варианты чип тюнинга дизельного двигателя

Как известно, существует только три варианта проведения чип тюнинга двигателя. В не зависимости от бензина или дизеля процессы будет идентичные.

Итак, когда все определено, рассмотрим, какие есть варианты проведения чип тюнинга для дизельного двигателя:

Прошивка электронного блока управления двигателем.
Установка дополнительного модуля контроля.
Впаивание чипа в ЭБУ.

Теперь, необходимо рассмотреть все варианты и процессы их проведения более детально.

Прошивка ЭБУ

Первым вариантом проведения чип тюнинга становиться изменения технических характеристик на программном уровне. А именно меняются настройки впрыска топлива, а также образования воздушно-топливной смеси. Существуют три варианта доработки дизельного мотора на программном уровне. Рассмотрим, каждый из них:

На мощность. При этом увеличивается потребление горючего, но мощностные характеристики становятся выше на 30-40%. При этом рекомендуется модернизация системы охлаждения, поскольку двигатель начнет значительно больше греться. В продаже, можно найти известные Кит-комплекты, для доработки узла системы охлаждения.
На тяговую мощность. В основном проводится на автотранспорте, который применяется для транспортировки груза. В результате доработки, автомобиль легче идет под гору, а также может транспортировать грузы весом на 25% больше. Это становиться возможным за счет перенастроенной системы впрыска и скорости вращения коленчатого вала.
На расход. Данный вид прошивки позволяет автомобилю экономить до 25% топлива, но при этом теряются мощностные и динамические характеристики. Характерно использование для обитателей городских джунглей, которые вынуждены стоять часто в пробках.

Для прошивки электронного блока управления двигателем понадобиться: дата кабель, программное обеспечение, ноутбук или планшет, а также немаловажный нюанс — руки, растущие из нужного места. Итак, как же проводится программная доработка дизельного мотора:

Проводим установку ПО на ноутбук.
Подключаем K-line кабель одним концом в разъем OBD II, а другим — к ноутбуку.
Когда ПК увидел ЭБУ стоит запустить программу подключения и диагностики.
После проведения диагностических работ стоит сбросить все ошибки, которые накопились.
Запускаем программу для установки нового ПО.
Следуя инструкциям на мониторе, проводим перепрошивку «мозгов» автомобиля.
При помощи специальной программы проводим настройку.
Если все сделано, верно, с момента пуска двигателя новые характеристики и параметры вступят в силу.

Установка модуля

Вторым вариантом тюнинга дизельного мотора становится установка дополнительного модуля управления. В зависимости от выбора модели и производителя, различают два типа устройства: для мощности и экономии. Принцип подключения довольно простой в обоих случаях. Итак, рассмотрим, как самостоятельно установить дополнительный модуль управления мотором:

Подключаем модуль к ПК и при помощи специальной программы проводим преднастройку.
Теперь, согласно инструкции, которая идет с устройством, необходимо подключить его к бортовой цепи и ЭБУ. !!!Стоит помнить, если подключение пройдет не верно, то модуль может сгореть, что означает — автомобилист потратил деньги впустую. Поэтому, рекомендуется, чтобы данный процесс выполняли профессионалы.
Далее, при помощи подключения к ЭБУ стоит провести настройку модуля и совместить характеристики «мозгов» и данного устройства.
После, проведения всех операций необходимо провести ряд тестов.

Перепайка «мозгов»

Последним способом провести чип тюнинг дизеля становиться установка чипа непосредственно в ЭБУ. Этот процесс требует специфических знаний и умений, и вот именно здесь 100% необходимо довериться профессионалам, поскольку от правильности процесса будет зависеть жизнедеятельность не только мотора, но и мозгов, стоимость которых не маленькая.

Итак, рассмотрим основные этапы проведения операции внедрения чипа в «мозги» автомобиля:

Электронный блок управления двигателем демонтируется.
Проводится разборка устройства. Стоит быть предельно аккуратным при проведении процесса.
При помощи специальной паяльной станции, подключенного ПК и осциллографа, проводится пайка чипа к плате в месте, где это предусмотрено. Одно не аккуратное движение может привести к тому, что ЭБУ сгорит.
После пайки проводится сборка.
При помощи специальной программы и подключенного к ноутбуку электронного блока управления проводиться тестирование модернизированной детали.
Если все прошло успешно, можно установить деталь на место и провести диагностику уже на месте.

Как увеличить мощность двигателя, используя блок управления форсунками?

Сейчас это самый популярный вариант повышения мощностных параметров авто, предполагающий, что устанавливаемый блок изменения импульсов управления форсунками получает контроль над топливной системой через «иглы» форсунки. Монтируется такой увеличитель мощности дизельного двигателя в разрыв проводов, которые управляют топливным инжектором.

Сигнал за счет его работы задерживается, угол впрыска изменяется, и топливо экономится, так как импульс столь кратковременный (не более 0,0002 секунды), что происходит его блокирование (он просто-напросто не воспринимается блоком). Так как у блоков изменения импульсов нет собственных высоковольтных каскадов, которые могут посылать сигнал, они не способны транслировать не основные импульсы.

Подобные блоки, изготавливаемые под известными российским автомобилистам брендами GreenBOX, TUNIT, R-Box, TuningBoх, BlueBOX, TBS, Power-Box, могут монтироваться на все виды дизельных двигателей, оснащенные электронным комплексом впрыска. Их использование позволяет экономить топливо. Кроме того, стоимость изделий более чем доступная.

При этом описываемый блок увеличения мощности дизельного двигателя имеет и ряд недостатков:

уменьшение ресурса ДВС, вызванное тем, что устройство исключает некоторые функции подачи топлива;
сложная и длительная установка;
увеличение эмиссии вредных соединений;
сажевый фильтр очень быстро изнашивается из-за отсутствия импульса, который призван обеспечить правильное сжигание топлива.
