Центральный замок ВАЗ 2110 и 2109 – установим своими руками

Проблемы в работе электропривода активатора

Исполнительный механизм центрального замка достаточно хрупок и не терпит перегрузок. Выполненный из пластика корпус активатора запросто может оплавиться, если частота закрывания дверей излишне высокая. Не менее важную роль также играет длительность управляющего импульса. Старайтесь всегда помнить про предельную хрупкость активатора и не нагружать его в работе.

https://youtube.com/watch?v=_to28MvT8Oc

Несложно догадаться, что активатор расположен в каждой отдельной двери автомобиля. Если корпус одного из них оплавляется в следствие перегрева коллектора электропривода, это становится причиной многих проблем:

• активатор на отдельно взятых дверях перестает функционировать;
• постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя.

Исполнительный механизм активаторов полностью собран из пластмассы. Шестеренки запросто могут истираться и ломаться в процессе работы, сплавляться при перегреве коллектора. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов. Аналогично, если редуктор механизма гудит, но двери не открываются либо не закрываются.

Подобного рода неисправности могут быть связаны также со всевозможными дефектами моторедуктора и его тяги. Если вы недавно меняли центральный замок, возможно, причина кроется в неверном его монтаже. Механизм также может быть неправильно отрегулирован, либо нарушено крепление. В любом случае, следует снимать обшивку двери и проверять визуально.

Преимущества установки центрального замка

Основными преимуществами дистанционного управления являются:

• При запуске дистанционного режима охраны происходит автоматическое закрывание дверей.
• Увеличивается безопасность автомобиля, не зависящая от водителя.
• Возможна настройка автоматического закрытия дверей.
• При попытке постороннего открыть дверь, она заблокируется.
• Если включается зажигание и закрываются двери, заметно увеличивается безопасность пассажиров.
• Возможность автоматической блокировки всех дверей, если скорость увеличилась выше допустимой.
• Систему можно активировать при включенном или выключенном замке зажигания автомобиля.

Виды

Стеклоподъемник – это устройство, служащее для перемещения оконного стекла и для удержания его в нужной точке. На настоящее время ассортимент стеклоподъемников довольно широк, он включают в себя не только множество брендов, но и различие по целевой направленности:

• передних дверей
• задних дверей
• левых дверей
• правых дверей.

Причем конструкция для каждого устройства будет разной. Но в каждом из перечисленных случаев есть общие моменты, каждый стеклоподъемник состоит из:

• желобков, установленных на внутренней стороне дверной рамки, предназначение которых заключается в удержании стекольного полотна в определенной точке
• «рельсов», которые закреплены в дверном корпусе статично и выполняют роль направляющих для движения стекла
• уплотнитель, демпфер, изготовленные из мягкой резины, ограничивающие движение стекольного полотна вверх и вниз.

Привод бывает двух видов:

• Механический — состоит из простого набора деталей, пары шестерен и рукоятки. Для того, чтобы привести стекольное полотно в движение, нужно прокрутить ручку по часовой стрелке (если нужно поднять стекло) или против часовой стрелки (если нужно опустить его). Физические усилия передаются на приводный валик, вот и весь принцип работы механического устройства.
• Электрический — более сложный комплекс деталей. Электрический стеклоподъемник состоит из барабана или шестерни привода и электрического моторчика, со встроенным редуктором червячного типа.

По механизму подъема, стеклоподъемники подразделяются на несколько типов. Причем, в автомобилях АвтоВАЗа присутствуют разные варианты конструкций стеклоподъемников.

Так, всем хорошо известная семерка, снабжена реечным типом устройства, к слову на «десятке», тоже устанавливаются реечные стеклоподъёмники.

Этот вариант хорошо тем, что легко ремонтируется, легок в эксплуатации, но серьезным минусом конструкции является ее ненадежность. Кроме того, реечный тип устройства нуждается в смазке.

Более совершенную конструкцию представляет собой тросовый тип, представленный в десятой модели ВАЗа.

Здесь положительным моментом является тот факт, что полностью исключается возможность перекоса стекла. Но, как и реечные, тросовые механизмы также ненадежны.

Хотя цена на них не так высока, и хорошей репутацией пользуются стеклоподъемники из оцинкованного металла, которые стоят около 400 рублей, и устройства «Метпром», стоящие 300 рублей.

Стандартный тросовый стеклоподъемник стоит дешевле, 250 рублей.

Механизмами нового поколения являются рычажные, которые работают за счет шарниров.

Их преимущество заключается в абсолютном отсутствии шума, но такой тип устройств работает только в комплекте с электродвигателем, тогда как первые два могут быть представлены и в механическом варианте.

На десятую модель установлена два вида стеклоподъемников: более простые модификации прошлых лет идут с механикой, а модификации поздних лет выпуска – с электрическими стеклоподъемниками.

Но так как среди автомобилистов чаще встречаются владельцы старой десятки, то далее мы расскажем о том, как самостоятельно заменить механический стеклоподъемник, но прежде разберемся в наиболее распространенных неисправностях стеклоподъемников, характерных для ВАЗ-2110.

К слову сказать, электрический стеклоподъемник меняется точно так же, все пазы и крепления у них схожи и с легкостью подойдут.

1. Что чаще всего происходит в десятке – так это стачивание шестерни подъемника, что и делает устройство нерабочим.
2. Второй причиной является обрыв троса, отчего происходит нарушение всей системы.

Проблемы решаются демонтажом устройства и заменой дефектных деталей, или же полной заменой стеклоподъемника, что будет более правильным и простым вариантом. Теперь за работу.

Инструкция по установке сигнализации

Перед тем, как установить сигналку, нужно подготовить все, что вам может потребоваться:

• комплект сигнализации;
• изолента;
• гофры для укладки проводов;
• канцелярский нож;
• дрель;
• набор отверток;
• пластиковые хомуты для фиксации проводки (автор видео — Сергей Зукол).

Этапы

Как правильно произвести монтаж и как подключить сигналку в ВАЗ 2109:

1. В первую очередь нужно отключить аккумуляторную батарею.
2. Затем с дверей снимается обивка, также нужно демонтировать пластмассовые элементы облицовки на порогах и боковых стойках, для этого воспользуйтесь отверткой.
3. Далее, на двери следует зафиксировать исполнительный электродвигатель, то есть соленоид. Для фиксации используйте пластины и саморезы.
4. После этого подключаются тяги набора к тяге замка. Если их длине не соответствует, то их можно немного изогнуть.
5. В моторном отсеке устанавливается сирена, ее нужно расположить подальше от двигателя. При установке сирены помните о том, что на ее работу негативно влияют высокие температуры и влага. Сирену нужно установить рупором вниз, проводка от нее прокидывается в салон.
6. В нижней части центральной консоли, в частности, под панелью приборов устанавливается управляющий модуль. Учтите, что его лучше ставить так, чтобы в случае взлома авто блок не мог найти злоумышленник.
7. В том случае, если в стойках и дверях отсутствуют штатные отверстия, их необходимо будет просверлить при помощи дрели.
8. Затем укладывается проводка от электродвигателя к управляющему модулю. Электроцепь, установленную в двери, необходимо защитить при помощи заранее подготовленной гофры. Если будут места скрутки, то их следует заизолировать.
9. Вышеописанные пункты, помимо установки сирены и управляющего модуля, повторяются для каждой двери.
10. Затем производится установка датчика удара, его нужно установить где-то в центральной части кузова, так он будет фиксировать воздействия на него со всех сторон.
11. На лобовом стекле, желательно, как можно выше, ставится антенна с диодным индикатором. Антенный адаптер нельзя ставить в непосредственной близости с металлическими элементами кузова, поскольку это приведет к образованию помех.
12. Теперь вам остается только соединить все элементы в соответствии со схемой, идущей в комплекте, а также подключить питание к управляющему модулю. Эту цепь лучше защитить предохранителем. Затем производится диагностика работоспособности противоугонной системы, если все работает нормально, но собирайте облицовку салона.

Цена вопроса

Более-менее качественный центральный замок сегодня можно купить за 1 тысячу рублей. Что касается именно сигнализаций, то в данном случае ассортимент противоугонных систем достаточно большой. Стоимость самой простой сигнализации для «Девятки» составит около 2500 рублей. Более функциональные системы будут стоить в районе 6-10 тысяч рублей. Можно встретить на рынке и дорогие сигнализации, цена которых будет выше 30 тысяч рублей.

Есть ли в вашей сигнализации функция автозапуска?

Опрос

• Да
• Нет
• Не знаю
• У меня нет сигнализации

Загрузка …

Видео – Причины неисправности центрального замка ВАЗ

Как и любая техника, центральный замок может выйти из строя. Чаще всего, водители сами оказывают губительное влияние на центральный замок автомобиля. Примером этому может послужить длительное нажатие на кнопку пульта. Ведь при замыкании цепи запирания или отпирания срабатывает электромотор, коллектор которого здорово нагревается и выводит из строя весь привод активатора. Дверь, при этом, никак не реагирует на нажатие кнопок пульта. Устранить такую неисправность можно путем замены активатора новым.

Если у всего замка внезапно пропало питание, то поиск неисправности начинается именно с предохранителя. Его расположение может варьироваться от блока предохранителя, до пола автомобиля. В случае с полом, если он расположен под ковриком, то причиной его перегорания может стать влага, накапливающаяся в процессе эксплуатации автомобиля зимой, весной и при использовании линолеума в качестве обшивки пола. В этом случае причина неисправности устраняется, а предохранитель следует заменить.

Помимо электрических неисправностей, существуют и механические неполадки в работе системы центрального замка. К ним относятся поломки шестерен всего модульного блока привода запирания и износ соленоида. Модульный блок необходимо полностью заменить, но можно обойтись и простой заменой шестерни. Соленоид же, в свою очередь, тоже подвергается замене, так как его ресурса хватает, обычно, на 10 тысяч операций по закрыванию и открыванию.

Поломки механических частей могут возникнуть и из-за отсутствия смазки в движущихся частях. Поэтому, рекомендуется периодически проверять состояние металлических частей и наличие смазывающего вещества на них.

Перед началом установки необходимо снять клемму аккумулятора, демонтировать обшивку двери и подобрать место для монтажа. Стоит учитывать, что у механизма перемещения стекол есть свои особенности. Поэтому, прежде чем устанавливать замок на выбранное место, убедитесь, что оба механизма не будут друг другу мешать. Обычно заводом предусмотрены специальные места крепления таких замков, а в исключительных случаях еще и электрические составляющие, которые уже закреплены на своих местах. Крепление докупленных элементов осуществляется с помощью саморезов и болтов с гайками.

Проводку необходимо тянуть до блока управления бортовым компьютером. Обнаружить его можно прямо под шахтой печки в салоне автомобиля. Так как есть определенные стандарты подключения центральных замков, у вас не составит труда правильно подключить всю проводку. Помимо этого, к таким элементам, обычно, прилагаются электрические схемы. Проводку замков задних дверей рекомендуется протягивать вдоль порогов автомобиля.

После подключения всех элементов необходимо проверить процесс запирания. Закройте все двери и останьтесь внутри автомобиля. Нажмите на пульте кнопку запирания и убедитесь, что все двери заперты. Попробуйте опустить стекла транспорта. Если стекла опустились без каких-либо проблем, и это никак не повлияло на работоспособность центрального замка, то это значит, что замок установлен правильно. В последнюю очередь, проверьте, не мешают ли штанги приводов замков открыванию двери при помощи стандартных рукояток.

Если все элементы работают правильно, то установка замка прошла успешно. Все металлические детали центрального замка подлежат обязательной смазке, и только после этого допускается устанавливать карты обшивок дверей.

Это, пожалуй, все, что необходимо знать об установке центрального замка ВАЗ 2110. Однако, не стоит забывать, что установку замка можно произвести не только своими силами, но и обратиться а помощью в любую станцию технического обслуживания автомобилей, где с этой работой справятся без труда и выполнят ее качественно.

Автомобили, производимые в 21 веке, очень технологичны и продуманы с точки зрения безопасности. Они включают в себя много приборов для защиты и комфорта владельца автомобиля. Отечественный автопром пытается в меру своих возможностей не отставать – так и в автомобиле ВАЗ 2109 и 2110 появился центральный замок.

Инструкция по установке

Для самостоятельной интеграции центрального замка в автомобиль ВАЗ 2109 понадобится:

• установочный комплект;
• изоляционная лента;
• s-образные гофры для проводки;
• кусачки;
• шуруповёрт или дрель;
• отвёртка;
• пластмассовые хомуты.

Некоторые важные моменты

• Перед началом установки ЦЗ обязательно снимите клеммы с аккумуляторной батареи. Это поможет избежать случайного короткого замыкания при монтаже и защитит электронные приборы автомобиля.
• Блок управления центральным замком размещают под передней панелью. Это облегчит подключение к электрической сети.
• В водительской двери устанавливают электропривод с четырьмя выводами.
• Перед монтажом продумайте, как будет проходить проводка к задней правой двери. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов.

Пошаговое руководство

1. Снять обшивки с дверей и пластиковые декоративные накладки с порогов и боковых стоек.
2. Закрепить исполнительный электромотор на двери. Использовать монтажные пластины и саморезы.

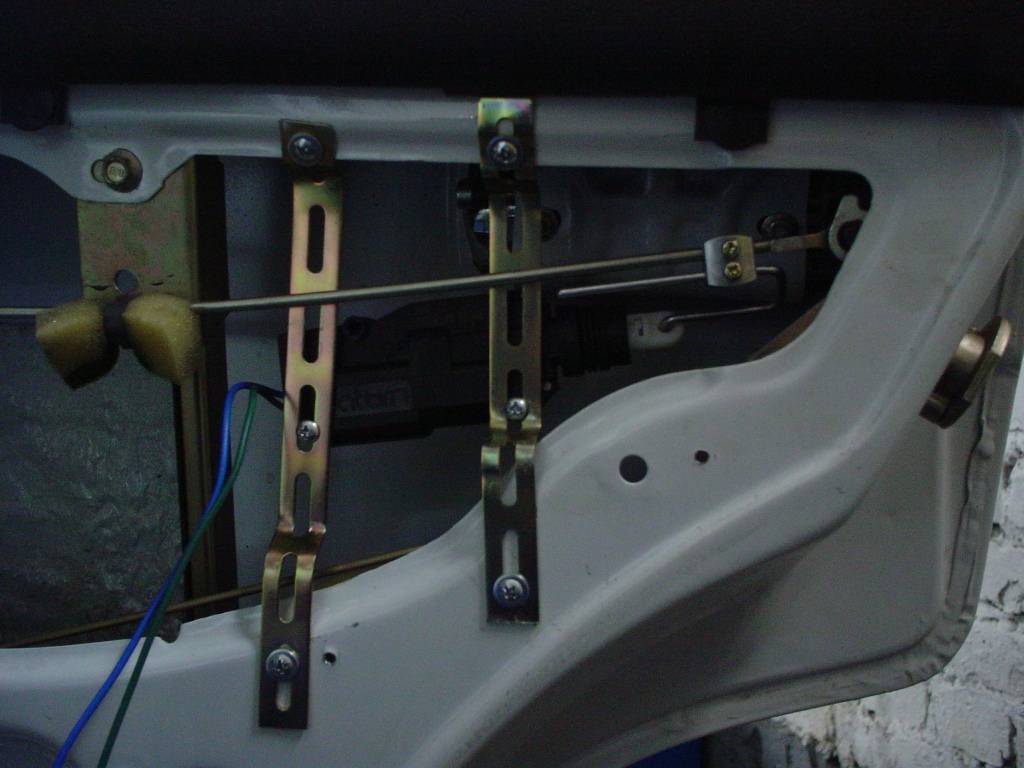

   Для крепления электропривода используют монтажные полосы и саморезы

3. Подсоединить тяги набора к тяге замка дверей. Если великовата длина, то допускается небольшой изгиб.

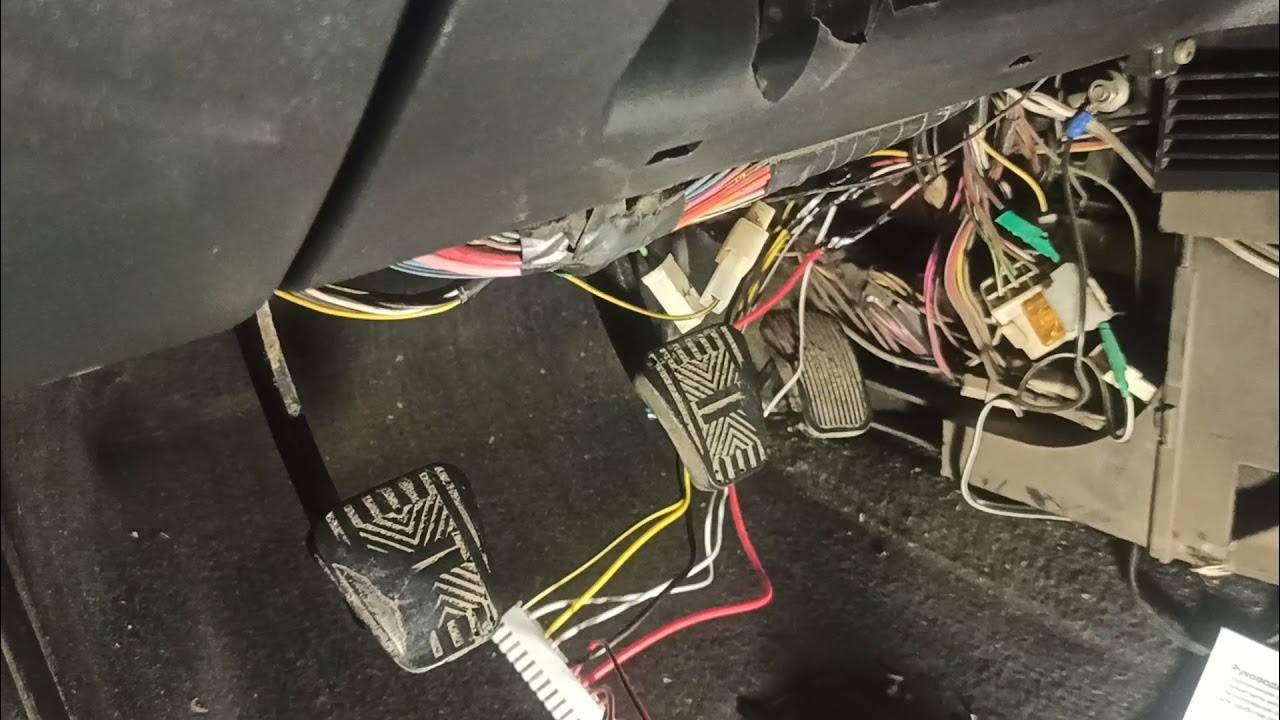

4. Разместить блок управления под приборной панелью.

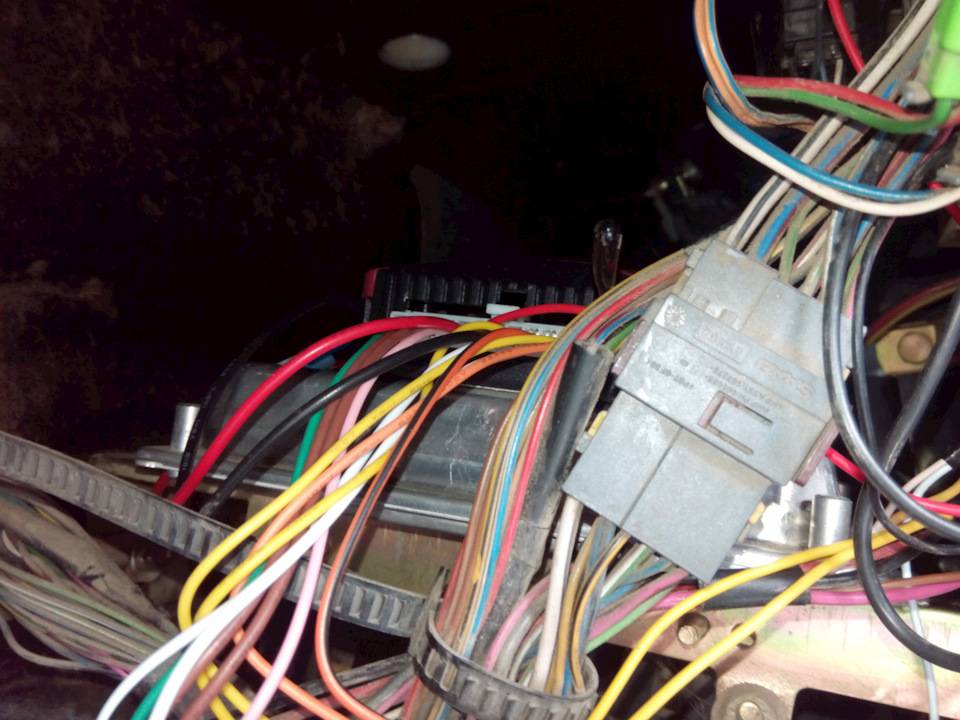

   Электронный блок устанавливают под приборной панелью

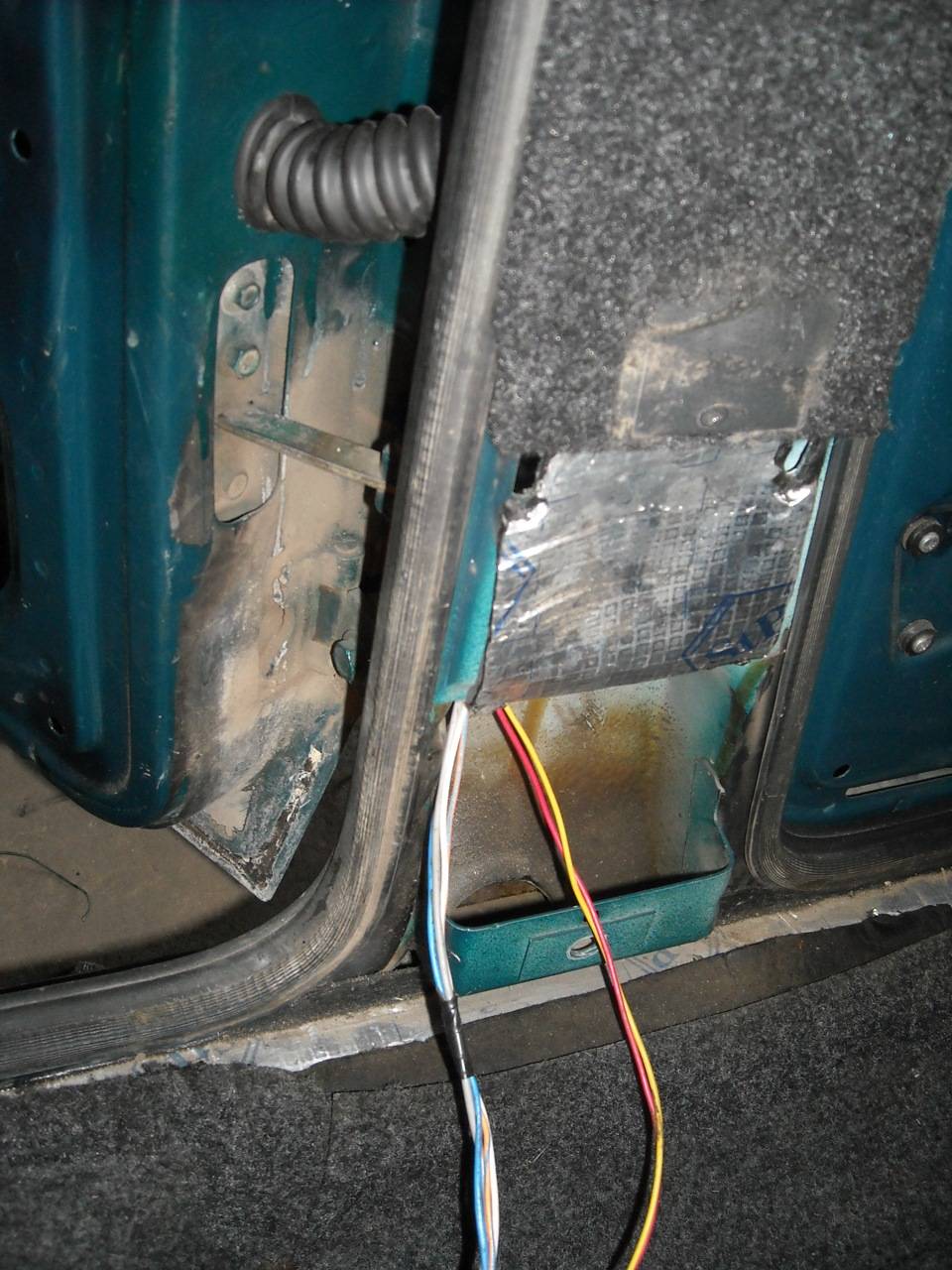

5. Если нет штатных отверстий для проводки в дверях и стойках, просверлить их с помощью шуруповёрта или дрели.
6. Проложить проводку от электрического мотора к блоку управления. Провода от двери к стойке защитить S-образной гофрой. Возможные места скрутки обязательно заизолировать.
7. Для каждой двери повторить пункты 2-6.
8. Подключить питание на блок управления центральным замком через предохранитель.
9. Закрепить проводку и блок хомутами.
10. Установить обшивку на двери и детали интерьера на место.

Штатная противоугонная система «Девятки»

Практически все «девятки» в свое время штатно оснащались центральными замками.

Схема подключения ЦЗ состоит из:

1. Управляющего модуля либо реле. Это устройство предназначено для передачи импульсов на моторедукторы, расположенные в дверях. Управляющий модуль представляет собой схему, которая установлена в пластмассовый корпус. На нем имеются специальные крепления, с помощью которых девайс фиксируется в посадочном месте.
2. Система ЦЗ подразумевает использование входных контроллеров. Они могут быть выполнены в виде концевиков, которые монтируются в дверях, либо в виде специальных микропереключателей, установленных непосредственно в замках. Концевики используются для фиксации положения двери в данный момент и передает импульс на управляющий модуль. Что касается микропереключателей, то они предназначены для фиксации положения основных компонентов самого замка.
3. Также система ЦЗ оснащается актуаторами, предназначенными для обеспечения открытия и закрытия замков. Такие устройства включают в свою конструкцию тяги, подключенные к тягам задних дверей.
4. Пульт управления, связанный с центральным блоком, использующийся для передачи сигналов.

Своими руками — не особо сложная процедура, но сегодня такие противоугонные устройства уже не актуальны.

Иммобилайзер и место его расположения

Далеко не все «Девятки» штатно оснащались иммобилайзерами. Установка иммо предусматривалась на модификации авто с высокой центральной консолью. Предназначение иммобилайзера заключается в блокировке рулевого механизма после отключения ключа зажигания. Также это устройство позволяет заблокировать работу двигателя в случае взлома автомобиля. В автомобилях ВАЗ 2109 с высокой консолью монтаж блока иммо производится за приборкой, в частности, между рулевой колонкой и подрулевым пространством, где в карбюраторных версиях установлен подсос.

Почему не работает центральный замок?

По каким причинам ЦЗ может не работать:

1. Села батарейка в пульте управления. Соответственно, система не будет реагировать на включение и отключение замков с брелока.
2. Сломался брелок. Если пульт выходит из строя, скорей всего, придется ремонтировать его плату.
3. Выход из строя блока управления. Если в работе управляющего модуля проявляются неполадки, это может привести к некорректной работе системы или ее полному отказу. Причины могут быть разными, начиная от износа и заканчивая повреждениями, вызванные работой модуля в условиях вибраций. Также причина может заключаться в попадании влаги на плату. В любом случае, сама плата подлежит ремонту.
4. Выход из строя входных датчиков. Как показывает практика, концевики и микропереключатели со временем изнашиваются, поэтому это вполне нормально, что они выходят из строя. Вышедшие из строя элементы подлежат замене.
5. Выход из строя актуатора или соленоида. Если это устройство ломается, автовладелец столкнется с проблемой, когда не работает одна из дверей машины. Вышедший из строя соленоид без проблем меняется на новый.
6. Плохой контакт датчиков или блока управления с бортовой сетью. При нарушении контактов полноценная эксплуатация ЦЗ будет невозможной. Если есть возможность, контакты можно зачистить, если нет — то заменить.
7. Повреждение электроцепи. Бывает такое, что в результате длительной эксплуатации, а также температурных перепадов происходит повреждение изоляционного слоя проводов. В таком случае поврежденные участки электроцепи подлежат замене (автор видео — канал TAZavod 42).

Как отключить иммо?

Как на инжекторе? Вариантов несколько. Более сложный способ заключается в перепрограммировании и изменении прошивки блока иммо с помощью компьютера. Описывать этот метод мы не будем, поскольку он достаточно сложный и справиться с ним сможет не каждый. Такую процедуру лучше доверить профессионалам.

Но есть и более простой метод отключения:

1. Сначала вам необходимо найти управляющий модуль, расположенный за центральной консолью.
2. Затем нащупайте рукой и отключите штекер, подключенный к модулю.
3. Когда разъем буде ту вас в руках, вы сможете увидеть, что на нем имеется множество контактов. Если быть более точным, то их — двадцать.
4. Затем вам нужно будет отсчитать из штекера контакты под номерами 9 и 18, подводящие к ним провода следует обрезать. После этого они соединяются друг с другом и изолируются.
5. Когда иммо будет удален, вам нужно восстановить диагностическую линию. Чтобы сделать это, установите перемычку, которая восстанавливает связь блока управления с диагностическим разъемом. При обрезке проводки и дальнейшем ее соединении вы восстанавливаете диагностическую линию.
6. После выполненных манипуляций разъем монтируется на место.

Конструкция центрального замка и схема

На одной плоскости с разъёмом магнитолы прикреплены две коробочки — требуемая нам, а также иммобилайзер если он есть. Туда неизбежно попадает большое количество влаги и грязи. Но суть подключения останется та же. Если все работает нормально, можно устанавливать обшивку дверей на место и пользоваться автомобилем. Чтобы зафиксировать его положение и определить текущее положение двери работает ещё один микропереключатель. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов. Внимательно отнеситесь к соединениям и изоляции проводов. Во-первых, основной блок сигнализации должен иметь разъем обычно 6-ти контактный с силовыми выходами для подключения замков дверей. Здесь не нужна самонадеянность — добавить актуатор будет сложно, так как к нему должна идти штатная проводка. В обнажившемся жгуте проводов найти кабель, идущий к дверным концевикам имеет белую с черным расцветку и в его разрыв впаять диод 1N так, чтобы направление возможного прохождения тока было только в сторону концевых выключателей. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов. Внимательно отнеситесь к соединениям и изоляции проводов.

Принцип работы центрального замка

Если корпус одного из них оплавляется в следствие перегрева коллектора электропривода, это становится причиной многих проблем: активатор на отдельно взятых дверях перестает функционировать; постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя. Все элементы центрального замка зафиксированы, остается правильно проложить провода. Если окажется, что вместо них вмонтированы обычные выключатели, то подключить сигнализацию не удастся. Второй вариант проще, так как не требует дополнительных работ по снятию и установке приборной панели. Длина около метров.

Приобретать по желанию, штук 10 будет вполне достаточно. В водительской двери устанавливают электропривод с четырьмя выводами. Рекомендуем прочитать, как рассчитать номинал предохранителя.

Защитная трубка проводки дверей Самый оптимальный вариант — использовать проходную резиновую трубку. Все провода, добавляемые в конструкцию авто, должны быть защищены используйте термостойкие трубки либо изоленту. Установка сигнализации на ваз своими руками

Регулируем замок двери на ВАЗ 2109

Если двери вашего четырехколесного зверя плохо закрываются, или туго открываются, то настало время заняться ими вплотную. Изменить эту ситуацию можно путем регулировки фиксатора двери.

Именно благодаря прокладке из шкурки контролируется расстояние между фиксатором и стойкой. Таким образом, фиксатор не задевает крышку наружного замка.

В принципе регулировка замка двери ВАЗ 2109 вполне проста. Если дверь болтается и отходит, фиксатор необходимо затянуть, если ходит туго, то наоборот ослабить. Та же логика применима, если дверь неплотно прилегает. Главное, точно определить, на сколько сантиметров и в какую сторону она смещена.

Для более точной корректировки перед регулировкой рекомендуется отметить то место, где расположен фиксатор.

Регулировка замка двери

Необходимо помнить, что в любом случае зазоры между кузовом и дверью должны быть одинаковыми.

Устанавливаем центральный замок на ВАЗ 2109

Любой владелец автомобиля знаком с достоинствами центрального замка (ЦЗ). Но не все транспортные средства оборудованы этим удобным устройством. Особенно это касается отечественных авто. В базовой комплектации ВАЗ 2109 не предусмотрели центральный замок. Блокирование всех дверей решается путём установки автомобильной сигнализации. Но хорошая охранная система стоит немало денег, да и за инсталляцию придётся заплатить. Отличной альтернативой для “девятки” станет центральный замок, который установит каждый автолюбитель.

Конструкция центрального замка и схема

Центральный замок позволяет закрывать и открывать четыре двери поворотом ключа в замке со стороны водителя с использованием электронного брелка или кнопкой в салоне. Универсальный монтажный набор продают в специализированных магазинах электронных автомобильных аксессуаров.

Рекомендуем обратить внимание на комплект с дистанционным управлением. Такая функция позволит блокировать все двери автомобиля нажатием одной кнопки на пульте. Вторая полезность набора — это наличие заготовки для ключа зажигания

Обратившись в специальную мастерскую, вы получите комплект запасных ключей от своего автомобиля

Вторая полезность набора — это наличие заготовки для ключа зажигания. Обратившись в специальную мастерскую, вы получите комплект запасных ключей от своего автомобиля.

В монтажном наборе есть все, что необходимо для успешной установки ЦЗ в любой автомобиль

В универсальный набор центрального замка входят:

1. блок управления;
2. четыре электромотора с червячными редукторами;
3. металлические тяги;
4. проводка;
5. предохранитель;
6. вспомогательные монтажные пластины из металла;
7. саморезы.

Блок управления центрального замка подключается в электрическую сеть автомобиля. При получении сигнала с пульта или после поворота ключа в замке водительской двери электромоторы начинают работать. Через редуктор и тяги усилие передаётся на механизм замка. В результате происходит блокировка или разблокировка дверей.

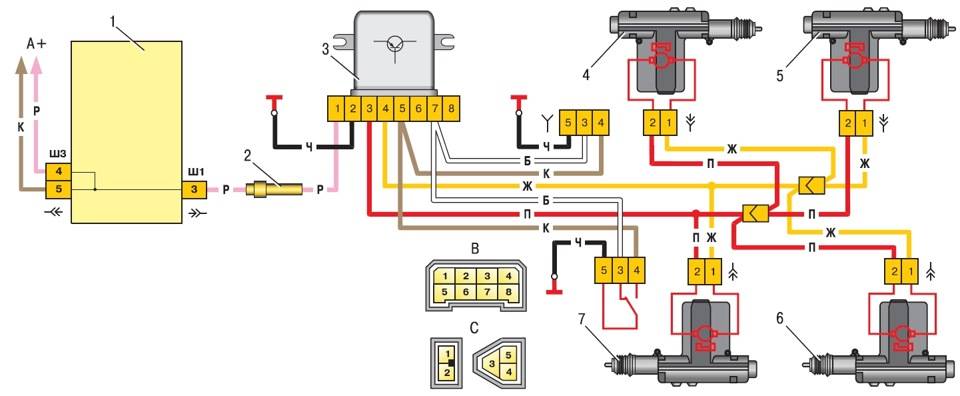

1 — штатный разъём на ВАЗ 2109, 2 — предохранитель на 10 А, 3 — блок управления ЦЗ, 4, 5, 6 — электроприводы пассажирских дверей, 7 — электропривод водительской двери

Инструкция по установке

Для самостоятельной интеграции центрального замка в автомобиль ВАЗ 2109 понадобится:

1. установочный комплект;
2. изоляционная лента;
3. s-образные гофры для проводки;
4. кусачки;
5. шуруповёрт или дрель;
6. отвёртка;
7. пластмассовые хомуты.

Некоторые важные моменты

1. Перед началом установки ЦЗ обязательно снимите клеммы с аккумуляторной батареи. Это поможет избежать случайного короткого замыкания при монтаже и защитит электронные приборы автомобиля.
2. Блок управления центральным замком размещают под передней панелью. Это облегчит подключение к электрической сети.
3. В водительской двери устанавливают электропривод с четырьмя выводами.
4. Перед монтажом продумайте, как будет проходить проводка к задней правой двери. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов.

Пошаговое руководство

• Снять обшивки с дверей и пластиковые декоративные накладки с порогов и боковых стоек.
• Закрепить исполнительный электромотор на двери. Использовать монтажные пластины и саморезы.

Для крепления электропривода используют монтажные полосы и саморезы

• Подсоединить тяги набора к тяге замка дверей. Если великовата длина, то допускается небольшой изгиб.
• Разместить блок управления под приборной панелью.

Электронный блок устанавливают под приборной панелью

• Если нет штатных отверстий для проводки в дверях и стойках, просверлить их с помощью шуруповёрта или дрели.
• Проложить проводку от электрического мотора к блоку управления. Провода от двери к стойке защитить S-образной гофрой. Возможные места скрутки обязательно заизолировать.
• Для каждой двери повторить пункты 2-6.
• Подключить питание на блок управления центральным замком через предохранитель.
• Закрепить проводку и блок хомутами.
• Установить обшивку на двери и детали интерьера на место.

Видео по монтажу ЦЗ на девятку

Ниже размещено видео. Оно поможет избежать трудных моментов при самостоятельной установке

Просмотрев видео и ознакомившись с инструкцией, каждый автолюбитель без труда установит центральный замок на ВАЗ 2109. Весь процесс займёт около двух часов. Готовый набор облегчит монтаж и сэкономит время.
