Автопогрузчик вилочный, своих героев надо знать в лицо

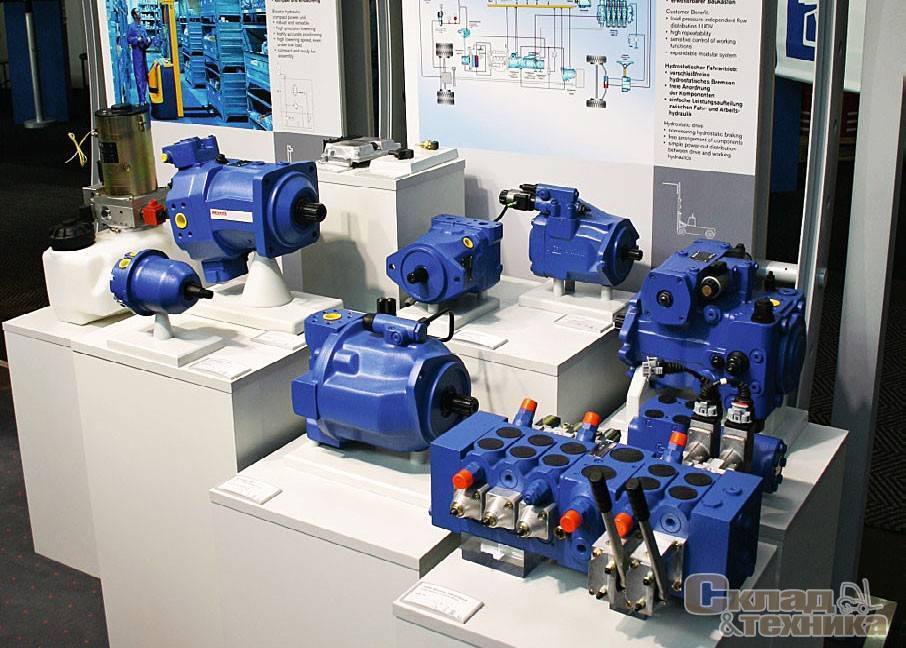

Гидравлика

С середины 1930-х годов расположенный посредине мачты гидравлический цилиндр работал от гидравлического насоса, который в свою очередь приводился в действие двигателем. Таким образом, можно было поднимать мачту и каретку с вилами с помощью роликовой цепи, а не как раньше – стальными канатами. Первыми изготовителями таких мачт второго поколения были Towomotor (модель L) и Clark (модели Tructier). Погрузчик Tructier B имел даже телескопически выдвигаемую подъемную мачту.

В конце 1930-х гг. появилось устройство наклона мачты. Чтобы иметь возможность регулировать угол наклона, сначала применяли зубчатую передачу с тормозом, что позволяло также изменять скорость наклона. В 1937 г. фирма Towomotor для регулирования угла наклона телескопической мачты нового модельного ряда CU применила гидравлику. Цилиндры наклона – сначала один, а затем два – управлялись через гидравлический клапанный блок. Следующим шагом в развитии этой техники стала замена гидравлических управляющих клапанов пропорциональными клапанами, что позволило очень точно менять угол наклона с помощью небольших рычагов, а позднее и джойстиков, которые располагались рядом с водителем или даже в правом подлокотнике его кресла. Благодаря этому управление стало более эргономичным, безопасным и компактным. Длинные рычаги гидравлических клапанов исчезли вовсе, а гидравлические клапаны, сначала расположенные на внутренней стороне передней стенки погрузчика, обрели место под полом кабины. В 1990-е гг. гидравлические системы превратились в системы высокого давления, рассчитанные примерно на 200 бар (вместо прежних 140 бар). Благодаря этому появилась возможность не только сделать цилиндры подъема и наклона компактнее, но и повысить скорость подъема вил, а водитель получил лучший обзор между стойками мачты.

Только в середине 1950-х гг. тяжелое механическое рулевое управление (с рейками и зубчатыми колесами) заменили изобретенным Фрэнсисом В. Дэвисом (Francis W. Davis) гидравлическим сервоуправлением. Речь идет о гидравлической приводной системе с клапанами, которая сначала встраивалась в боковой управляющий цилиндр, а позднее под рулевую колонку, при этом управляющий цилиндр располагался сбоку погрузчика. В 1990-е гг. управляющий цилиндр двухстороннего действия был, наконец, интегрирован в заднюю ось, благодаря чему появилось так называемое гидростатическое управление. Позднее, уже в конце 1990-х, электронное управление вытесняет преимущественно гидравлическое или гидростатическое, прежде всего на электропо-грузчиках и тяжелых погрузчиках. При электронном управлении датчик регистрирует, на сколько и в каком направлении водитель поворачивает штурвал, после чего посылает сигнал об этом в систему управления, которая и выдает электродвигателю команду, в какую сторону и на какой угол должны быть повернуты управляемые колеса.

Гидравлика значительно повышает комфорт и безопасность и при торможении погрузчика. Если первые серийные модели еще имели механический тормоз, то вскоре его заменил тормоз с главным тормозным гидроцилиндром. Вскоре повсеместно стал стандартным оснащением тормозной гидроусилитель, по крайней мере, на погрузчиках средней и большой грузоподъемности. С его помощью водитель может легким нажатием на педаль получить большое тормозное усилие. Как мы отмечали выше, в моделях корейских вилочных погрузчиков и на погрузчиках большой грузоподъемности стали применять работающие в масляной ванне дисковые тормоза, которые значительно снизили расходы на техническое обслуживание.

Не менее активно гидравлика прокладывает дорогу новому навесному оборудованию. Уже в конце 1920-х гг. Yale впервые предложил в качестве навесного оборудования для вилочных погрузчиков гидравлический захват и наклоняющиеся вилы. C 1950-х гг. стали применять гидравлические механизмы бокового смещения вил, а уже в 1990-е встроенные механизмы бокового смещения и другое навесное оборудование, прежде всего на вилочных погрузчиках грузоподъемностью 5 т и выше, даже стало считаться стандартным вариантом комплектации. Это позволило не только сократить габаритные размеры машин, но и улучшить обзор через мачту и тем самым повысить безопасность.

Правила использования

Для обеспечения надежной и бесперебойной работы, снижения амортизации и увеличения срока службы составных частей и комплектующих при эксплуатации погрузчиков вилочного типа важно соблюдать некоторые нормы и правила. К примеру, Инструкция по эксплуатации вилочного погрузчика требует обязательного исполнения следующих пунктов:. К примеру, Инструкция по эксплуатации вилочного погрузчика требует обязательного исполнения следующих пунктов:

К примеру, Инструкция по эксплуатации вилочного погрузчика требует обязательного исполнения следующих пунктов:

1.Квалификация оператора.

Квалифицированный работник

Операции по погрузке и разгрузке должен производить работник, обладающий соответствующими навыками и прошедший обучение на право управления техникой этого вида.

2.Использование специальной рабочей одежды.

Она должна выполнять защитные свойства. Комплект оператора должен включать: каску, защитную обувь и куртку со светоотражающими элементами. При работе одежда не должна цепляться за элементы и детали погрузчика.

3.Предварительный осмотр.

До начала погрузочно-разгрузочных операций оператор должен произвести осмотр транспортного средства на предмет выявления возможных проблем и неисправностей. При их обнаружении погрузчик не может быть допущен к работе.

4.Запуск.

Доступ в кабину производится по ступенькам с поддержкой за поручни.

Оператор должен находиться в ней в пристегнутом состоянии.

Работа может начинаться только в сидячем положении, в отличие от погрузчики на гусеничном ходу.

По виду обрабатываемого груза

В зависимости от вида груза, который они могут обработать, существует следующая классификация погрузчиков:

  • вилочные, предназначенные для работы с единичным грузом;
  • ковшовые, используемые при операциях с сыпучим грузом.

Ковшовые

В зависимости от устройства ковша выделяют одноковшовые и многоковшовые погрузчики. Тип механизма их передвижения также бывает различным — гусеничным, колесным или рельсовым.

У одноковшовых погрузчиков рабочим является 1 ковш, расположенный на конце стрелы. Он может обладать различной емкостью — уменьшенной, нормальной и увеличенной. Выбор ковша зависит от особенностей груза. Такая машина применяется, когда необходимо погрузить мелкий сыпучий и кусковой материал — мусор, щебень, песок и т. д.

Одноковшовые машины можно классифицировать в зависимости от объема и грузоподъемности:

  • легкие (до 2 т);
  • средние (до 4 т);
  • тяжелые (до 10 т);
  • большегрузные (от 10 т и выше).

Одноковшовые колесные погрузчики разделяются на:

  • фронтальные;
  • неповоротные;
  • неполноповоротные.

Фронтальные ковшовые погрузчики имеют продольно расположенные стрелы, закрепленные на шарнирах. Это позволяет изменять угол наклона. У неповоротных машин ковш разгружается спереди. У неполноповоротных — спереди и сбоку.

Одноковшовый погрузчик можно модифицировать с помощью замены ковша на другое оборудование. В этом случае его можно использовать для уборки снега, монтажа оборудования, рытья, как перегружатель и т. д. Он работает циклично, все процессы происходят по очереди.

Многоковшовый погрузчик работает непрерывно. На него установлен подгребающий орган, выполняющий также функцию разрыхлителя, и ковшовый элеватор, перемещающий груз с помощью нескольких небольших ковшей, установленных на движущейся ленте.

Когда один из ковшей находится внизу, он захватывает груз, поднимается вверх и выгружает его. Выгрузка может производиться на транспортное средство либо на транспортерную ленту. Погрузчик используется для перегрузки мелкого груза из штабелей в машину или другое место.

Машины, оснащенные телескопической стрелой, часто используются в фермерском и сельском хозяйстве. С их помощью заполняют хранилища овощами или зерновыми культурами. Такие машины оснащены стрелами с разной длиной выдвижения. Чем больше длина, тем легче происходит поворот, и тем реже приходится переставлять ленточный погрузчик.

Вилочные

Основным рабочим органом таких погрузчиков являются вилы. Они предназначены для работы с единичными грузами — коробками, поддонами и др. Вилы представляют собой 2 металлические полосы, согнутые под углом 90°. Вилы крепятся на подъемнике, который может располагаться как спереди, так и сбоку.

Характеристики вилочных погрузчиков:

  • грузоподъемность вил — 10 т и более (в зависимости от конструкции);
  • высота подъема груза — от 1,5 м до 5,5 м;
  • мощность двигателя — от 20 л. с. и более;
  • угол наклона подъемника — 3° вперед и 12° назад.

Благодаря наличию сменного оборудования машина может захватывать неудобные грузы при работе с пиломатериалами и лесоматериалами. Штыревые захваты позволяют работать с грузами кольцеобразной формы — штыри захватывают кольцо изнутри. Другие специализированные захваты дают возможность работать с рулонами бумаги, стройматериалами и т. д.

Роль погрузчиков в дорожно-строительной отрасли

Одним из самых востребованных видов техники в дорожном строительстве является фронтальный колесный погрузчик. В данной отрасли, легкие и средние фронтальные погрузчики играют не менее важную роль чем автогрейдеры, асфальтоукладчики, дорожные катки, экскаваторы и другая дорожно-строительная спецтехника. В некоторых случаях (при послойной разработке грунта I-II категории для подготовки грунтового основания) ковшовые погрузчики оказываются даже эффективнее экскаваторов.

Чаще всего, в процессе проведения земляных работ, подготовки дорожных оснований, при асфальтировании, капитальном ремонте и строительстве автомобильных дорог, применяются легкие и средние одноковшовые колесные погрузчики, а также мини-погрузчики типа «Bobcat». Использование мини-погрузчиков особенно актуально при проведении ямочного ремонта асфальта, а также выполнении работ по асфальтированию малых площадей и небольших участков.

Погрузчик может применяться для послойной разработки и погрузки грунта в самосвал, погрузки и транспортировки строительного мусора, подвозки сыпучих строительных материалов к месту проведения дорожных работ, формирования отвалов и насыпей, а также выполнения других сопутствующих работ.

Услуги аренды погрузчика в Киеве. Аренда фронтального и мини-погрузчика Bobcat по низкой цене

Категория и разряды

Для всей подобной техники, предусмотрены категории самоходных машин.

В частности:

  • A – разрешается управление мототранспортными средствами, передвигающимися по бездорожью. Характерны 4 подкатегории.
  • B – гусеничные, а также колесные машины, которые имеют двигатель, с мощностью до 25,7 кВт.
  • C – колесные машины, показатель мощности двигателя которых составляет 25,7-110,3 кВт.
  • D – колесные машины, мощность двигателя которых составляет свыше 110,3 кВт.
  • E – гусеничные машины, параметры мощности двигателя которых составляет свыше 25,7кВт.
  • F – к данной категории относятся сельскохозяйственные машины.

Мнение эксперта

Артемьев Дмитрий

Опыт работы судебным экспертом в области автотехнической экспертизы более 2-х лет, более 3-х лет работы в области страховых споров, обжалования вины в ДТП.

Задать вопрос

Когда материал усвоен, пройдено тестирование, абитуриент получает категорию (к примеру, водитель погрузчика категории С). Как вариант, могут предоставляться права на кару, если она подходит под одну из категорий, указанных выше. Категория прав на фронтальный погрузчик также отличается правами доступа, что необходимо учитывать при подаче заявления в учебное заведение.

Век XX: революция технологий

В 1903 году Генри Форд создает автомобилестроительную компанию и запускает в конвейерное производство Model Т. Форд не был первым массовым производителем автомобилей (двумя годами раньше их выпуск наладила компания Oldsmobil), но именно этот бренд стал самым массовым. За 25 лет Форд продал свыше 15 млн. машин, и в 1930-е годы собственный автомобиль был почти в каждой американской семье. В том же году, когда Форд начинает свое дело, братья Райт, а также Уилбур и Орвилл создают летающее «устройство тяжелее воздуха». Им удалось подняться над землей на 12 секунд и пролететь расстояние 37 м, что ознаменовало рождение авиации. В начале ХХ века вслед за изобретением в 1840 году Джорджем Стивенсоном парового локомотива Америку покрыла сеть железных дорог. Небольшие поселения, через которые она проходила, превратились в крупные промышленные районы.

Технологические инновации не могли не затронуть и устройства для перемещения грузов. Тележки с ручным управлением и подвижные платформенные погрузчики стали применять с конца XIX века. В начале ХХ века появляются устройства с механическим управлением. В Первую мировую войну из-за серьезной нехватки рабочей силы широкое распространение получают тележки на электромоторах и тяговых батареях. Далеко не сразу на электрическую тягу перевели подъемные платформы, которые не только перевозили груз, но и выполняли операции по его подъему и опусканию. Лишь к концу Первой мировой конструкторы машиностроительного оборудования увидели преимущества штабелирования перед простым горизонтальным перемещением грузов в части повышения производительности складских операций, после чего и была создана грузовая платформенная тележка с «высоким подъемом».

Описание и принцип работы

В общем случае вилочный погрузчик, получающий энергию от ДВС или аккумуляторной батареи, состоит из нескольких основных частей:

  • рама и шасси на пневматических или цельнорезиновых колесах;
  • силовая установка и трансмиссия (в случае с электропогрузчиком – батарея и электродвигатели);
  • гидравлическая система, включающая один или несколько насосов и их исполнительные механизмы (гидромоторы и гидроцилиндры);
  • грузоподъемная мачта с кареткой;
  • рулевая и тормозная системы;
  • вспомогательные системы.

Как правило, вилочные авто- и электропогрузчики используются для перевозки на вилах штучных грузов, обычно закрепленных на паллетах (поддонах) или уложенных в специальную тару. Вилы крепятся на каретке. Каретка перемещается вертикально по мачте. Мачта обычно имеет возможность наклона. Для удобства работы у подавляющего большинства этих машин управляемым делается задний мост. Это позволяет водителю легче манипулировать вилами и проще попадать в предназначенные полости тары при захвате груза.

Схема гидравлической системы вилочного погрузчика

Гидравлическая система автопогрузчика вилочного типа выполнена и в виде блока управления, состоящего из управляющих золотников распределителей (цилиндра хода, цилиндра наклона, дополнительного оборудования), включенных параллельно. При нахождении распределителей в исходном положении рабочая жидкость в системе циркулирует от точки подключения насосов (Р) до бака (Т) без напора. В канале Р дополнительно предусмотрен разделитель тока. Его задача – дозировать поток жидкости в направлении наклонных цилиндров и дополнительного гидравлического оборудования. Перед тем как прокачать гидравлику на погрузчике, внимательно ознакомьтесь со схемой системы.

Конструкция гидроусилителя рулевого управления включает:

  • Опору крепления усилителя к раме – 26;
  • Поршень цилиндра – 27;
  • Цилиндр – 28;
  • Золотник – 29;
  • Корпус золотника – 30;
  • Клапан аварийного типа – 31;
  • Клапан редукционный – 32;
  • Шаровый палец рулевой тяги (продольного типа) – 33.

Благодаря продуманной конструкции гидравлической системы дизельного, бензинового, элекропогрузчика даже при значительном подъеме поршней обеспечивается максимально точное регулирование скорости наклона. С помощью распределителя тока возникает редукция потока с минимальными потерями. Объясняется это тем, что давление насоса не намного выше показателей давления потребителя. Остатки рабочей жидкости благодаря параллельному подключению поступают в подъемный гидроцилиндр, а если он не включен, сливаются в бак. При одновременной работе распределителя и дополнительного гидравлического оборудования обеспечивается равномерное поступление рабочей жидкости на потребители. При включении одного распределителя гидравлика китайского погрузчика работает следующим образом — рабочая жидкость через циркуляционный канал направляется в подъемный цилиндр. В таком случае разделитель потока находится вне регулирующего контура циркуляции жидкости.

Гидравлическая схема механизма подъема погрузчика:

где: а) – подъем; б) – опускание; в) – нейтральное положение; г) – плавающее положение.

Виды погрузчиков

В соответствии с особенностями конструкции все погрузчики можно разделить на несколько групп: фронтальные и вилочные.

Фронтальные погрузчики также называют колесными. Они представляют собой тяжелые машины, в конструкции которых обязательно присутствует ковш. Он может сниматься, но обязательно есть у каждого фронтального погрузчика.

Если ковш убирают, то на его место устанавливают другой вид навесного оборудования. Благодаря этому удается существенно расширить функциональные возможности данного вида спецтехники. Такое оборудование используется для того, чтобы перемещать сыпучие виды материалов, а также большие бревна, контейнеры и др. То есть фронтальные погрузчики необходимы для того, чтобы работать с сыпучими и рядом крупногабаритных грузов.

Вилочные погрузчики представляют собой достаточно компактную технику. Такая спецтехника используется для перевозки грузов на небольшие расстояния. При этом груз закрепляется с помощью вил. В некоторых случаях эти вилы дополняют необходимыми вспомогательными устройствами: крюки, поддоны и др.

В свою очередь вилочные погрузчики могут быть классифицированы по такому признаку, как тип двигателя, который используется в этих устройствах.

По данному признаку выделяют:

  • электрические погрузчики. Агрегаты используют обычно в замкнутых помещениях, например, на складах. Они отлично справляются со своей задачей, удобны в использовании. Работают практически бесшумно;
  • бензиновые;
  • дизельные.

Последние виды погрузчиков используют для всех видов наружных работ. Такие устройства отличаются отличными показателями мощности, а также грузоподъемности.

Конструктивные особенности

Для электропогрузчиков характерна стоимость, в среднем на 30 % превышающая цену аналогичного оборудования на ДВС или дизеле. При этом благодаря простоте конструкции, надёжности и низким расходам на эксплуатацию и обслуживания многие владельцы складских помещений делают выбор именно в пользу электрических вилочных агрегатов.

Важнейшей характеристикой, по которой выбирается электрический вилочный погрузчик, является максимальная грузоподъёмность. Обычно это значение варьируется в диапазоне от 500 кг до 5 т. В большинстве случаев этого оказывается вполне достаточно, хотя в продаже существуют и тяжеловесы, способные поднимать до семи тонн.

Современное устройство электропогрузчика может предусматривать использование как двигателя постоянного тока, так и установку асинхронного мотора переменного тока. Второй вариант обладает целым рядом преимуществ, включая плавность передвижения, повышенную мощность и экономичность эксплуатации. Кроме того, агрегаты переменного тока имеют герметичную конструкцию, обеспечивающую надежную защиту внутренних рабочих элементов от пыли и влаги. Техническое обслуживание электропогрузчиков с двигателем переменного тока также упрощается за счет отсутствия щеток и контакторов. Кроме того, асинхронные моторы предусматривают способность рекуперации, в рамках которой в процессе торможения машины или опускания груза аккумуляторные батареи возвращают часть потраченной энергии.

Современные погрузчики вилочного типа могут обладать тремя или четырьмя опорами. Погрузчик электрический трехопорный имеет малый радиус разворота, обеспечивающий повышенную маневренность, что особенно актуально в случае работы в тесноте современных складов. Производство трехопорных вилочных автопогрузчиков на дизельной или бензиновой тяге не осуществляется в связи с высокой технической сложностью исполнения.

К навесному оборудованию, которым оснащается вилочный электрокар, относятся, в первую очередь, стандартные вилы, обеспечивающие поднятие и опускание груза. Для обеспечения возможности перемещения грузов различной формы вместо вил могут быть установлены на различные дополнительные устройства:

  1. Захваты различных видов (для работы с бочками, кипами, тюками и т. д.).
  2. Вертикальные штыри для перемещения рулонов.
  3. Стрела кранового типа.
  4. Приспособления для бокового перемещения каретки и другие.

Как устроен и работает вилочный погрузчик?

В рабочем цикле груз фиксируется грузозахватным приспособлением, грузоподъемным устройством мачты перемещается в необходимое положение и транспортируется к месту разгрузки, складирования или погрузки. Подъемные операции выполняются, как правило, при помощи гидросистемы.

Устройство вилочного погрузчика

Выделяют несколько классов машин:

  • класс I —погрузчики с электрическим аккумуляторным силовым приводом;
  •  II — техника, специализированная для работы в узких проходах на складах (ричтаки, погрузчики бортовые);
  • III — штабелеры и тележки с электроприводом;
  • IV —агрегаты с ДВС оборудованные цельнолитыми шинами;
  •  V —машины с ДВС оборудованные пневматическими шинами;
  • VI — агрегаты перемещающие грузы;
  • VII — погрузчики внедорожного исполнения (все типы машин, работающих по сложному дорожному покрытию).

Грузоподъемные устройства оборудуются:

  1. Вилочным захватом нескольких типов:
    • с боковым перемещением вил;
    • вращающимся;
    • фиксированным.
  2. Захватом для рулонов и бочек, включая поворотный.
  3. Штыревым захватом.
  4. Захватом с устройством сталкивания.
  5. Реже используются специальные захваты:
    • шинный (колесосъемник);
    • загрузчик топки печи;
    • ковшовый для загрузки снега и сыпучих материалов;
    • зажимного типа для перемещения единичных грузов.

Мачта погрузчика по конструкции бывает:

  • DLFL – из двух секций, подъем вил только передвижением мачты (каретка без свободного хода);
  • DFFL – из двух секций, первичный подъем вил возможен кареткой, не зависимо от мачты (каретка свободного хода вил);
  • TFFL – из трех секций, каретка свободного хода вил.

Колеса и шины погрузчика

  1. Пневматического типа — колесный диск, резиновая шина, пневматическая камера. Долговечны и хорошо амортизируют машину на неровных поверхностях.
  2. Сплошного типа — из литого резинового состава. Износостойки, обеспечивают устойчивость машины. Амортизационными свойствами не обладают.
  3. Полиуретанового исполнения — ставятся на складские машины, применяемые на ровных поверхностях
  4. Бандажного типа — на стальной диск нанесен тонкий резиновый протектор для амортизации при движении.

Пневматические колеса в случая необходимости оборудуются цепями противоскольжения.

Силовая установка погрузчика

Применяются в качестве привода бензиновый и дизельный двигатель, электрический мотор с питанием от сети или аккумуляторов.

Двигатели внутреннего сгорания, работающие на дизельном топливе обеспечивают погрузчику:

  • достаточную мощность;
  • автономность в сочетании с высокой мобильностью;
  • эффективность в эксплуатации.

Но наличие в выхлопе мотора опасных веществ требует особых мер для вентиляции закрытых складов, где работают подобные машины.

Электрические сетевые погрузчики применяются редко, большее распространение нашли аккумуляторные агрегаты при компактных размерах обеспечивающие:

короткое время подготовки к работе – разряженная батарея просто меняется на заряженную;
время работы на заряженной батарее до 9 часов;
низкий уровень шумовых нагрузок;
отсутствие вредных выхлопов, что важно для складских помещений закрытого типа.

Это интересно: Технические характеристики модельного ряда погрузчиков Кальмар (Kalmar)
