Лучшие мойки высокого давления с бензиновым двигателем

Бензиновые мойки высокого давления работают от ДВС и издают громкий звук. Еще от них исходит выхлоп, поэтому эксплуатация возможна только на улице (по крайней мере сам моторный блок с помпой располагают вне здания). Зато такие агрегаты автономны и могут использоваться вдали от цивилизации. Чаще всего их применяют в карьерах, чтобы очистить колеса самосвалов перед выездом на дорогу. Еще такой товар можно купить в охотничий домик для мытья внедорожника после очередной поездки на охоту или рыбалку. Бензиновые мойки активно используются и коммунальными службами для мытья мостов, памятников, остановок общественного транспорта и других объектов. Вот лучшие варианты для покупки в РФ, отобранные экспертами.

Portotecnica Benz C H DL 2515 PiP (BENZ HS 3860P/DL)

Рейтинг: 4.9

Профессиональная бензиновая мойка выпускается с мощной металлической рамой на шасси. Пневматические колеса разрешают использовать ее как прицеп, чтобы без труда перевозить на место эксплуатации. “Сердцем” мойки выступает двигатель GX390 от корпорации Honda, обладающий мощностью 13 л.с. Это гарантирует долговечность и надежность агрегата. Станция способна подавать под высоким давлением жидкость с температурой до 50 градусов. Максимальный расход за час составляет 900 л. Длинное сопло пистолета удобно, чтобы доставать до удаленных мест без подставок для ног оператора.

Мойка выделяется очень высоким давлением до 250 бар. Даже более дорогая версия C L DL 2217 Pip у этого же производителя не способна на такое (ее предел 220 бар). Рекомендуем аппарат для очистки колес и прочих частей кузова на БелАЗах и другой карьерной технике особо крупных размеров. Благодаря высокому давлению получится хорошо отмыть детали не только в непосредственной близости от пистолета, но и расположенные на расстоянии.

  • мощная рама;
  • полноценные пневматические колеса;
  • регулировка давления от 30 до 250 бар;
  • пистолет с длинным соплом.

высокая стоимость.

KARCHER G 7.180 (1.107-390.0)

Рейтинг: 4.8

Мировой бренд моющий аппаратов высокого давления Karcher предлагает проверенную бензиновую мойку G 7.180 для бытовых нужд. У нее расход воды за час 590 л, а сила водяной струи регулируется от 18 до 180 бар. Двигатель и топливный бак установлены сверху горизонтальной площадки тележки, а помпа и контейнер для моющих средств — снизу. Это защищает силовой агрегат от случайного пролития жидкостей и делает конструкцию более устойчивой за счет низкого центра тяжести. Крупные колеса облегчают проезд неровностей, например ступеней или высоких порожков. Еще одним приятным бонусом стала складывающаяся рукоятка, что позволяет втиснуть технику на полку в кладовке.

Это бензиновая мойка бытового класса, которая оптимальна для уборки просторной открытой террасы и дорожек во дворе коттеджа. Еще с ее помощью легко следить за чистотой собственной сельскохозяйственной техники. Этому способствует длина шланга 10 м, которая редко встречается у конкурентов. Благодаря такому ШВД Вы легко обойдете трактор или комбайн, не перетаскивая базу.

  • большие колеса для проезда через препятствия;
  • устойчивая рама;
  • складывающаяся рукоятка;
  • ШДВ 10 м длиной.

высокая стоимость для бытового класса.

Lavor Pro Independent 2800

Рейтинг: 4.7

Бензиновой мойкой профессионального класса из среднего ценового сегмента является Lavor Pro Independent 2800. Она обладает ДВС с отдачей 6.5 л.с., который приводит в движение поршень помпы и генерирует высокое давление 200 бар. Максимальный расход воды за час составляет 630 л. Но мотор при этом не перегревается, поскольку совершает всего 3600 оборотов в минуту. Модель комплектуется гибким каналом 8 м и пистолетом с металлическим соплом. В целом получился качественный аппарат, но ДВС от фирмы Lifan не может конкурировать с Honda и прочими силовыми установками по долговечности, зато цена товара в несколько раз доступнее.

Среди бензиновых профессиональных моек — это одна из самых компактных. Она выглядит почти как вертикальные электрические аналоги, только более мощная и автономная. Рекомендуем аппарат высокого давления для чистки различных объектов, когда требуется вручную доставлять его на место работы поблизости (мойка окон на первом этаже длинного здания, очистка тротуаров в парке или сквере и т. д.).

Karcher K3 Full Control – лучший вариант для автомобиля

Этот мобильный и легко транспортируемый девайс (производитель Италия или Германия) размерами 307 × 272 × 600 мм весит всего 5 кг, но способен создать давление в струе воды от 20 до 120 Бар пприир помощи электродвигателя мощностью 1,6 кВт. Автомойка работает от сети 220 вольт и высокую степень электрозащиты. Основная насадка в комплекте — пистолет высокого давления G 120 Q Full Control. Для подачи шампуня или чистящей жидкости агрегат оснащен специальным резервуаром. Стандартный шланг в комплекте имеет длину 6 метров, но удлинители и насадки позволяют работать автомойке на гораздо бо́льших расстояниях. Расход любых моющих средств – 0,3 литра в минуту, общая производительность агрегата – 6,3 литра воды в минуту.

Автомойка Karcher K3 Full Control – выбор для поддержания в чистоте большого частного хозяйства. Множество функциональных насадок позволят вам отмыть и очистить любой бытовой предмет, агрегат, объект или вещь.

Обширный перечень дополнительных аксессуаров даст представление о возможностях оборудования:

  1. Раздвижная трубка длиной 1,2-4,0 м позволяет очищать удаленные и малодоступные участки. Комплектуется плечевым ремнем, замком байонетной конструкции и пистолетом;
    Угловая трубка длиной 1 метр для формирования струи воды и снятия грязи в удаленных местах: на элементах ливневой канализации, на кровельной поверхности, на днище авто;
  2. Трубчатый удлинитель, может работать с остальными элементами автомойки;
  3. Трубка модельного ряда Vario PowerShort для создания струи воды с плавно изменяющимся давлением. Шарнир с поворотом на 3600 позволяет идеально очистить любые участки загрязненных предметов и сооружений;
  4. Трубка модельного ряда Multi Power для формирования струи в пяти вариантах: обычная струя без давления, веерная струя большого напора, широкая струя в виде веера, струя точечного направления и роторный напор. Выбрать тот или иной тип напора можно, просто вращая насадку;
  5. Фильтр тонкой очистки;
  6. Запасные круглые кольца – ремонтный комплект;
  7. Насадка типа Т-Racer Т350 эффективно и мягко очищает ровные плоскости без выступов и углублений. Насадка имеет возможность плавно регулировать напор и бережно очищать от грязи любые поверхности;
  8. Швабра модели PS 40 оснащена тремя соплами, создающими большой напор. Шваброй можно быстро и качественно смыть с поверхности из любого материала даже очень устойчивую грязь. Это может быть чистка углов предметов или оборудования, торцевых поверхностей, очищение ступенек;
  9. Запасной комплект сопел T300 и T350;
  10. Дополнение Power Brush WB 150 – щетка с шириной рабочей поверхности 248 мм, способная очистить большие площади загрязнений;
  11. Щетка-насадка для удаления грязи с дисков колес автомобиля, и аналогичных предметов. Щетка вращается на 3600;
  12. Садовый поливочный шланг соединяется с любой вышеперечисленной насадкой при помощи адаптера с быстроразъемной муфтой.

Преимущества

  • Можно брать воду из близлежащих водоемов, в том числе и бассейнов;
  • Можно подключаться к центральному домашнему водопроводу.

Недостатки

  • Нет устройства для подогрева воды;
  • Шумная работа – до 72 Дб.

Порядок действий

Теперь приступим непосредственно к сборке рассматриваемого типа мойки. Сначала не будет лишним проверить работоспособность насосного оборудования. Для этого присоединяем к нему два шланга. Первый будет служить для получения воды, а второй будет осуществлять ее подачу на пистолет. Откручиваем специальный зажим, после чего надеваем на шланг. После этого следует все закрутить и проверить плотность соединений. Берем продувочный пистолет, который также присоединяется шлангом к конструкции и закрепляется хомутом.

Часто бывает так, что продувочный пистолет имеет в комплекте насадки, которые немного не подходят для подсоединения к конструкции. Для решения данной проблемы можно открутить насадку и вкрутить карбюраторный жиклер, который будет подходить отлично по резьбе. Многие используют жиклер от карбюратора с автомобиля марки «Жигули». Такое решение необходимо для уменьшения отверстия в пистолете, что позволяет создавать более мощную компактную струю.

Теперь следует заняться электрической частью. Сначала следует подключить тумблер активации/деактивации к проводу. Приобрести такое решение можно в любом магазине, торгующим электрическими запчастями. Если вдруг по каким-то причинам хочется сделать такое устройство мобильным, то берем шуруповертную батарею и припаиваем к ней проводки вместе с контактами так, чтобы припой ни в коем случае не мешал подключению зарядки, а батарею можно было подзарядить при желании. Теперь фиксируем провода при помощи изоленты. Теперь сами провода присоединяем к насосу. Вместе с тем подключаем цепь при помощи контактов.

Если хочется, можно сделать еще и удлинитель с проводом различной длины. Такое приспособление не будет лишним, если есть желание использовать мойку, подключив ее к аккумуляторной батарее автомобиля. Теперь стартует сборка деталей устройства в корпусе, сделанном из пластикового ведра. Для этого пробиваем 4 дырки в его стенке с применением дрели, о которой упоминалось выше. Крепим насос к стенке ведра и затягиваем его при помощи 4 шурупов и гаек.

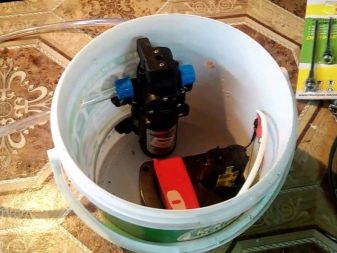

Снизу ведра можно сделать крепление, чтобы закреплять шуруповертный аккумулятор. Делаем крепление и для удлинителя. Оно будет располагаться под крышкой. Теперь сверлим еще несколько дырок в емкости под прокладку и для подключения шлангов. Все можно аккуратно поместить в этом пластиковом ведре. Правда, емкость нужно будет носить отдельно, но с данным недостатком как-то можно смириться.

О том, как сделать мини-мойку высокого давления своими руками, смотрите в следующем видео.

Чистота автомобиля является не только эстетическим показателем, но и предохраняет изделие от негативных факторов внешней среды. Ведь в прилипшей и высохшей грязи могут содержаться агрессивные элементы, повреждающие лакокрасочное покрытие. Также длительное и регулярное загрязнение кузова может приводить к необратимым повреждениям металла, вплоть до сквозной коррозии на отдельных элементах.

В этом случае спасает регулярное посещение автомобильной мойки или домашние водные процедуры. Но во втором случае необходимо купить моющее устройство или должна быть изготовлена автомойка своими руками из подручных средств. Цены в магазинах в основном стартуют с 5 тысяч рублей. Верхний порог может и на 20 тысячах не останавливаться. Поэтому будем делать самостоятельно.

Как сделать самодельный керхер?

Способов его сделать множество.

Первый способ. Берется основной механизм будущего керхера — компрессор. Его можно взять из любой техники, которая уже не используется в хозяйстве. Механизм присоединяют к штуцеру с помощью шланга. Берется щетка, к которой прикрепляется необходим для того, чтобы регулировать мощность подачи воды. Щетка с краном также прикрепляются с помощью шланга. При крепеже нужно будет использовать резиновые прокладки, ленту ФУМ, герметический клей. Шланг с другой стороны закрепляется в емкости, в которую можно налить более десяти литров воды. Самый простой самодельный керхер из компрессора готов к использованию. Можно сделать более автоматизированный способ, который будет подключаться к электросети или прикуривателю в автомобиле.

Выбор деталей для мойки

Схема самодельной мини-мойки.

Выбирая электродвигатель, следует обращать внимание на модели, имеющие питание около 220-ти или 308-ми вольт. В том случае, если мойка высокого давления будет использована в домашних условиях, желательно воспользоваться однофазным подключением в 220 вольт, так как оно не повлечет за собой дополнительных расходов и соответствует всем требованиям безопасности

Для обеспечения оптимального пуска определенных двигателей желательно использовать дополнительные конденсаторные блоки. Так, производительность насоса напрямую зависит от количества оборотов двигателя: чем выше их частота, тем больше производительность.

Но стоит учитывать, что работа в таком режиме может негативно отразиться на его ресурсах. Не стоит отдавать предпочтение слишком скоростным моделям. Максимально допустимая частота вращений в таком случае — до двух тысяч оборотов при мощности в два или три киловатта.

Мойка высокого давления определенной конструкции позволяет обеспечивать необходимую производительность насоса при использовании одноступенчатого редуктора, функционирующего при помощи клиноременной передачи. От параметров шкивов (ведомого и ведущего) зависит их передаточное число. Не меньшую роль в деятельности редукторов отыгрывают и характеристики расстояния между осями вращения.

Для обеспечения фиксации насоса и двигателя обычно применяют муфту. Наиболее подходящий вариант — мягкая муфта, способная компенсировать минимальное осевое несовпадение валов и выступать предохранительным элементом на случай заклинивания редуктора или насоса.

Очень важным конструктивным элементом любой мойки является емкость для хранения воды. Для того чтобы была обеспечена максимальная производительность насоса, необходимо задействовать определенный объем жидкости. Для этого возможно использование специального бака для жидкости, способного выполнять подпитку от сети водопровода. Обязательно на выходной из бака точке выполнить установку фильтрующего элемента (это может быть обыкновенная мелкая сеть), предназначенного для очистки жидкости от грязевых частиц и предотвращения попадания в насос засоров. Для усиления моющего эффекта в жидкость можно добавлять специальное или обычное моющее средство.

Гидравлическая схема автомобильной мойки.

Мойка для автомобиля, выполненная своими руками, должна иметь в своей конструкции регулятор производительности насоса. Обычно этот прибор имеет связь с автоматическим разгрузочным клапаном, способным в критической ситуации выполнить перенаправление жидкости назад в бак, чтобы не создавалась на насос вредная нагрузка.

Статья по теме: Наливной пол на деревянное основание: технология производства

Для того чтобы зафиксировать все конструктивные элементы мойки, используют специальную раму. Для ее сооружения можно использовать полые изогнутые трубы. Чтобы обеспечить удобство ее использования, можно зафиксировать в нижней ее части пару небольших опорных колесиков и сделать упор для придания конструкции устойчивости во время использования. Один из концов рамы можно снабдить специальной ручкой, предназначенной для транспортировки мойки по территории двора или гаража.

Главным конструктивным элементом самодельной мойки является емкость для воды. Чтобы была обеспечена максимальная производительность насоса, нужно задействовать определенный объем жидкости.

Одним из важнейших элементов, из которых состоит мойка, сделанная своими руками, являются рукава высокого давления. В роли рукава может выступить стандартный не слишком толстый армированный резиновый или пластиковый шланг. Следует учитывать, что все конструктивные соединения шлангов должны быть выполнены с соблюдением условий герметичности, с одной стороны, и не бояться коррозии и легко разбираться — с другой. Для оснастки креплений можно использовать штуцеры или резьбовые втулки, выполненные из твердых алюминиевых сплавов или латуни. С этой целью возможна установка байонетов.

При сооружении мойки своими руками необходимо подобрать также и пистолет, оснащенный форсункой. Благодаря его форме и получается имитация формы рабочей струи. Собственно, внешним видом он напоминает пистолет, используемый на автомобильных заправках. Для того чтобы начать подачу воды из сопла, следует нажать на рукоятку. Это является несомненным плюсом, так как позволяет сэкономить большое количество воды: жидкость подается только тогда, когда она нужна, при нажатии на рукоять пистолета. Выполнить запорный клапан своими руками довольно проблематично, наиболее простым и надежным вариантом будет приобретение готового наконечника.

Опции, повышающие комфорт или расширяющие функционал мойки

Забор воды из емкости или водоема. Мойка высокого давления может подключаться не только к водопроводу, но и к альтернативным источникам воды. Существуют модели, специально сконструированные для условий, когда забор воды из водопровода затруднен или невозможен, – они имеют встроенный резервуар для воды на несколько десятков литров. Устройство, подключаемое к водопроводу, также может иметь опцию снабжения водой из емкости и даже из открытого водоема. Перед подключением обязательно проверьте, может ли источник обеспечить достаточное количество воды. Кроме того, загрязненная вода может вывести мойку из строя, поэтому потребуется дополнительный фильтр.

Пеногенератор обеспечивает возможность бесконтактной мойки с шампунем, это актуально для деликатной обработки поверхностей.

Регулировка давления удобна для более щадящего воздействия на поверхности из разных материалов. Так, бетон, брусчатка и металл отлично выдерживают максимальное давление, для кирпича, штукатурки и пластика предпочтительно среднее, а для дерева, песчаника и ротанговой садовой мебели лучше выбирать минимальные значения.

Способ хранения шланга. Шланг высокого давления довольно жесткий, поэтому сматывать его вручную бывает неудобно. В продаже можно увидеть мойки с обычным держателем для шланга, который требует ручного сматывания, либо со встроенной катушкой, которая облегчает работу. Следует заметить, что модели с катушкой хотя и удобнее, но дороже.

Приспособления для хранения насадок и других аксессуаров. Некоторые производители предусматривают прямо в корпусе мойки специальные отсеки или держатели для дополнительных принадлежностей. Это удобно, особенно если в процессе работы требуется, например, заменить насадку.

Комплектация. В минимальную комплектацию моек обычно входит только самое необходимое: само устройство, шланг высокого давления, распылительный пистолет, емкость для моющего средства, одна-две насадки и/или телескопическая рукоятка. Между тем дополнительные устройства сильно расширяют возможности мойки, особенно хорошо себя показывает так называемая грязевая фреза – специальная насадка, которая создает вращающуюся водяную струю. Эта струя буквально срезает с поверхностей самые упорные въевшиеся загрязнения

Иногда грязевая фреза входит в комплект поставки, и на это следует обращать внимание при выборе. Также из вспомогательных элементов представляются полезными комплекты для мытья автомобиля, угловые штанги для труднодоступных мест, шланги для чистки труб и всасывающие шланги. При покупке аккумуляторной мойки нужно обязательно обратить внимание, входят ли в комплект устройства питания и зарядки

В последние несколько лет крупные производители освоили концепцию «один аккумулятор для всей техники»: если у вас уже есть аккумуляторный садовый инструмент того же бренда, его батарею, скорее всего, можно использовать и для других устройств этой линейки, в том числе для мойки высокого давления

При покупке аккумуляторной мойки нужно обязательно обратить внимание, входят ли в комплект устройства питания и зарядки. В последние несколько лет крупные производители освоили концепцию «один аккумулятор для всей техники»: если у вас уже есть аккумуляторный садовый инструмент того же бренда, его батарею, скорее всего, можно использовать и для других устройств этой линейки, в том числе для мойки высокого давления

Длина шланга. Для бытовых моек это обычно 3–6 м, но можно найти прибор со шлангом 12 м. Как правило, чем мощнее агрегат, тем длиннее шланг

Следует обращать внимание и на длину электрокабеля; иногда на большом участке удобнее пользоваться аккумуляторной мойкой

Максимальная температура воды. Функцию подогрева имеют только мойки промышленного назначения, бытовой прибор при острой необходимости может подавать уже подогретую воду из источника водоснабжения. Для большинства моделей верхний предел температуры +40 °С, но при желании можно найти такие, которые работают с водой до +60 °С.

Вес и размер. Мойка бытового назначения имеет вес в диапазоне примерно 6–15 кг (без моющего средства и насадок), в среднем около 8 кг. Устройство обычно достаточно компактно, но формы корпусов бывают разными, поэтому при выборе нужно учитывать еще и проблему хранения – какой формфактор лучше подойдет к вашим условиям.

Наличие колес. Несмотря на небольшой вес, мойка с колесиками все же удобнее, особенно для женщин и пожилых людей, – ее гораздо легче перемещать.

Устройство

Теперь будет нелишним рассмотреть устройство мойки и понять, из каких составных элементов она состоит. Конструкция любой мойки высокого давления будет состоять из 5 основных и массы вспомогательных элементов. Если говорить об основных, то речь идет о:

  • моторе;
  • насосе;
  • помпе;
  • предохранителе;
  • фильтрах.

Теперь скажем о них немного подробнее. Мотор представляет собой основу всей конструкции. Именно благодаря его наличию можно добиться работы насоса, которую можно назвать стабильной. Электровариант будет самым распространенным, хотя существуют и автономные решения. Если говорить об автономных вариантах, то топливом для них будет либо дизель, либо бензин. Если говорить о насосном агрегате, то его главным предназначением будет закачивание воды из специальной емкости либо централизованной сети. Если речь о централизованном варианте, то мойку необходимо доукомплектовать специальными шлангами.

За увеличение давления отвечает непосредственно помпа. Важным критерием для этой детали является устойчивость к износу. Здесь следует сказать, что данный параметр будет зависеть от материала, из которого она сделана. Чаще всего в наши дни она делается из пластика. Этот вариант не очень качественен, так как если использовать устройство более 20 минут, то выход его из строя почти гарантирован. Существуют решения из латуни, которые будут более надежными. Следует сказать, что модели, представленные на рынке, как правило, оснащены именно пластиковыми вариантами. По этой причине самостоятельно сделанная модель может оказаться существенно надежнее.

Предохранитель мотора отвечает за контроль работы всей помпы. Как только уровень воды доходит до критической отметки, вращение движка становится невозможным. Обычно такое наблюдается в случае, когда жидкость поступает внутрь, но не выходит наружу из-за того, что шланг перекрыт, а мойка рассматриваемого типа продолжает работать. Фильтр – главный элемент защиты, который оберегает мойку от возникновения неполадок механического характера по причине попадания внутрь через сопло песка либо иных посторонних частичек немалых размеров.

1 Типы автомобильной химии для мытья машины

Автохимия включает в себя множество типов препаратов специального назначения. Это различные шампуни, полироли, средства очистки двигателя, салона, стёкол, очистители пластика, дерева, металла и так далее. Различают автомобильную химию и по способу применения. Существуют препараты для ручной и бесконтактной мойки. Производство таких средств выпускает аэрозольные баллончики, флаконы различного объёма и даже канистры. Бывают готовые средства и концентрированные, которые необходимо разводить водой.

Автомобильная химия

К основным препаратам для мытья автомобилей относят:

  • Автошампуни. Используются для ручной мойки. Отлично справляются с грязью и небольшими масляными пятнами, эффективно удаляют солевые отложения, сажу.
  • Активная пена. Способ применения – бесконтактная мойка транспортных средств, двигателей.
  • Очиститель двигателя. Используется для удаления с мотора масла, других смазочных материалов, пыли, грязи, соли.
  • Очиститель стёкол. Удаляет грязь с зеркал и стёкол, не оставляет разводов.

Очиститель стёкол автомобиля

Существует ряд специфических препаратов, например, средство для удаления следов насекомых, очиститель хромированных поверхностей, водоотталкивающие препараты, антистатик. Правильное использование автохимии заставит ваш автомобиль сиять чистотой и блеском. Она поможет разрешить разные непредвиденные ситуации: если уходит тосол, появляются пятна масла и битума, сильно загрязняется ходовая часть. Регулярная очистка салона, двигателя и кузова продлит срок эксплуатации машины и добавит комфорта при её использовании.

Кроме алюминия

Недостаток израильского средства для уборки «Шуманит»  — сильнейший кислотный запах. Да и руки после его использования желательно как следует вымыть. Но все остальное — достоинства: на кухне оно реально справляется с работой, которую не могут выполнить «коллеги». В гаражах средство также пользуется уважением — в частности, им любят мыть двигатели. Сразу предупреждаем: поаккуратнее с алюминием: он наверняка потемнеет!

Это интересно: Преимущества внедорожников в сравнении с традиционными автомобилями

Конструкция мойки высокого давления

1.1 Основная функциональная составляющая мойки – это насос, являющийся, к тому же, наиболее сложным (и дорогим) элементом конструкции. Рассмотрим требования, предъявляемые к насосу:

  • Высокий уровень производительности (не менее 15 литров в минуту);
  • Рабочее давление в диапазоне 100-200 бар (оптимально 200 бар);
  • Материалы, использованные для изготовления насоса. Наиболее приемлемым считается насос, имеющий керамические поршни, латунную головку блока цилиндров, а вкладыши кривошипно-шатунного механизма имеют большую площадь опоры.

Оптимальным насосом, предполагаемым к установке на мойку высокого давления, будет плунжерный насос с приводом от электрического двигателя, номинальная мощность которого составляет не менее 75% от максимального значения.

 1.2 Следующим элементом мойки высокого давления, собранной своими руками, является электрический двигатель, питающее напряжение которого составляет 380 (220) Вольт. Для мойки, использование которой предполагается в бытовых (домашних) условиях, предпочтительнее использовать напряжение питания 220 Вольт ввиду его невысокой стоимости и меньшей опасности в процессе эксплуатации. Применение дополнительного блока конденсаторов существенно повысит степень надежности пуска двигателя.

1.3 Если производительность насоса, установленного в мойке высокого давления, собранной собственноручно, ниже требуемой, в технологическую схему устройства включают одноступенчатый редуктор.

1.4 Соединение насоса с двигателем выполняется посредством «мягкой» муфты, выполняющей следующие дополнительные функции:

– компенсация осевых несовпадений валов;

– выполнение роли предохранителя при заклинивании насоса (редуктора).

1.5 Емкость (баллон) для рабочей жидкости (воды). Емкость должна иметь систему подпитки от магистрального водопровода и фильтрующий элемент на выходе. В качестве фильтрующего элемента используют мелкую сетку, предотвращающую попадание грязевых частиц в насос.

1.6 Следующим элементом, необходимым для такого устройства, как мойка высокого давления, является регулятор производительности насоса. Назначение данного элемента – перенаправление жидкости в емкость во избежание перегрузок насоса.

1.7 Рама. Этот элемент – основа агрегата. Изготавливается, как правило, из полых труб, изогнутых соответствующим образом. Для удобства перемещения и эксплуатации рама оснащается двумя колесами, надежным упором и ручкой.

1.8 Довольно важный эксплуатационный элемент – рукава высокого давления. Рекомендуется в качестве рукавов использовать резиновые (пластиковые) армированные шланги небольшой толщины. Основными требованиями, предъявляемыми к соединениям рукавов, – это герметичность, простота разборки и устойчивость к воздействию коррозии. Можно использовать латунные и алюминиевые штуцера и резьбовые втулки или байонеты.

1.9 Следующим элементом мойки высокого давления служит пистолет с форсункой. Это довольно важная часть агрегата, формирующая рабочую струю. Изготовление запорного клапана пистолета – процесс технически сложный и поэтому целесообразным будет приобретение готового наконечника.

Основные сложности при сборке собственной мойки высокого давления

Самодельная мойка высокого давления для мытья машины – относительно простой агрегат, содержащий минимум основных компонентов (мотор, насос, шланг с пистолетом), но при ее практической реализации часто возникают трудности

Поэтому стоит уделить внимание нюансам, перечисленным в разделах ниже

Общие моменты

Вне зависимости от конструкции самодельной мойки, рекомендуем соблюдать общие рекомендации:

  • Для снижения ударных нагрузок при пуске и предотвращения вибраций, соединять двигатель с насосом надо через муфту.
  • При использовании насоса, работающего импульсами (например, поршневого), для сглаживания пульсаций можно использовать гидроаккумулятор. Бытовые резервуары для этого не годятся, так как обычно рассчитаны на давление до 10 атм., поэтому нужно искать небольшой мембранный накопитель, например, от гидравлической системы спецтехники.
  • Чтобы самодельная мойка высокого давления для машин служила дольше, обязательно установите фильтр для воды на входе! Даже мелкие частицы загрязнений, попадающие в помпу высокого давления, существенно ускоряют ее износ.
  • Изготовление пистолета, дающего правильную струю, это непростая задача (наугад форму сопла подбирать не стоит), поэтому лучше купить заводской. Бюджетный вариант обойдется примерно в 1–1,5 тысячи рублей. То же самое касается и шланга высокого давления.

Электрическое подключение мойки высокого давления

Чтобы мойка корректно работала и не вышла из строя, необходимо позаботиться о правильном подключении к сети и регулировке давления:

Насос создает большое сопротивление вращению мотора при запуске, увеличивая пусковой ток. Для облегчения его старта нужно использовать конденсаторную группу, включающую пусковой конденсатор. Он ставится параллельно рабочему конденсатору, в разрыв цепи включения. Рассчитать емкость конденсаторов по мощности мотора можно, используя онлайн-калькуляторы, а их рабочее напряжение должно быть примерно вдвое выше сетевого (около 400–500 В для бытовой сети).

  • Если включить насос напрямую, без регулятора с байпасом и/или выключателем по давлению, он быстро накачает нужное давление, после чего или начнет срывать пистолет, или мотор заглохнет и может выйти из строя!
  • Для снижения избыточного давления или стабилизации напора нужно использовать регулятор давления, подключенный к выходу мойки. Рекомендуется использовать специальный регулятор для моек с байпасом (обводным каналом), позволяющим работать насосу в режиме поддержания напора, когда мойка не используется.
  • Если мотор не оснащен охлаждающей крыльчаткой, для его защиты от перегрева и продления срока службы нужно использовать внешний вентилятор. Достаточно мощности порядка 100–200 Вт, можно использовать автомобильный вентилятор печки, подключив его через БП с 12 В и 15–20 А на выходе. Желательно обеспечить обдув и мотора, и насоса, особенно если перегревается компрессор на самособранной мойке ВД.

Стыковка насоса и мотора, рассчитанных на разные обороты

Иногда рабочие обороты приводного мотора и насоса не совпадают. К примеру, ДВС мотокос, бензопил и другой подобной техники развивают 5–10 тыс. об/мин, а насосы моек высокого давления или те же НШ создают нужное давление при скорости до 2–4 тыс. об/мин. В таком случае нужно позаботиться о редукции:

  • При отсутствии подходящего редуктора добиться изменения оборотов можно с помощью ременной передачи. Для этого насос и мотор монтируются на раме параллельно, чтобы их валы были на одной линии, на валы монтируются шкивы с нужным соотношением диаметров, а в автомагазине подбирается соответствующий приводной ремень.
  • Еще одна альтернатива – прямая зубчатая передача с шестернями, установленными на шкивы. Этот способ хорош, если направления вращения мотора и насоса не совпадают. Если оба агрегата должны вращаться в одну сторону – понадобится промежуточная паразитная шестерня.
  • Редуктор нужно подбирать, учитывая его расчетную мощность и допустимые обороты, чтобы он не вышел из строя преждевременно. К примеру, червячные устройства не любят частоты вращения более 3000 об/мин. Если ломается редуктор на собранном бензиновом керхере, нужно проверить, не нарушена ли соосность соединения валов.
  • Передаточное число подбирается таким образом, чтобы рабочие обороты мотора снижались или повышались до оборотов насоса. Превышение скорости вращения помпы более чем на 10% относительно штатной приводит к её быстрому износу. Сильное понижение тоже нежелательно, так как эффективность насоса существенно упадет.
