Как установить в фару «ангельские глазки» своими руками

Автомобили, укомплектованные так называемыми «ангельскими глазками», — не редкость на наших дорогах. Появились такие светящие кольца чуть более 10 лет назад. Изобретателями «ангельских глазок» по праву считаются инженеры немецкого концерна «БМВ». Но сейчас ними укомплектовываются не только иномарки, но и отечественные машины. Конечно, делается это не на конвейере, а в гараже руками автовладельца. Что примечательно, данный вид тюнинга не перестает радовать автолюбителей. И если перед нами стоит «Жигуль», обвешенный массой спойлеров, и рядом такой же автомобиль с «ангельскими глазками», однозначно эффекта от последнего будет больше.

Привлечь внимание публики без приобретения пластиковых обвесов вполне реально, нужно лишь установить «ангельские глазки» своими руками. А о том, как это правильно сделать, расскажет сегодняшняя статья

Приступаем к работе

Если вы устанавливаете «ангельские глазки» на «Приору», вы вполне можете использовать эту инструкцию. Итак, для начала нам нужно снять фару с креплений. Далее следует отделить деталь от дальнего света и открыть стекло. Чтобы сделать это, фару нужно нагреть до той температуры, пока ее клей не разогреется. Тогда можно с легкостью снять стекло. Затем нужно взять какой-либо острый предмет и снять ним оставшиеся следы герметика. При необходимости можно применить спирт или бензин. Установить «ангельские глазки» своими руками довольно непросто, поэтому все дальнейшие этапы делаем с предельной аккуратностью. Снимаем накопившийся в фаре мусор. Лучше всего это делать при помощи ватных палочек. Крайне нежелательно дотрагиваться пальцами до отражателей, поскольку отпечатки останутся на поверхности.

Теперь на стекло наносим новый герметик и устанавливаем кольца

Небольшой совет – перед тем как сделать «ангельские глазки», определитесь с их дальнейшим цветом (важно, чтобы он гармонировал с окраской кузова). На светлые автомобили устанавливают синие и неоновые диоды, на более темные устанавливают «ангельские глазки» белого цвета

Монтируем деталь таким образом, чтобы ее светящиеся элементы находились в верхней части. Все провода, отходящие от светодиодной ленты, протягиваем в ложбинку фары. Важно помнить, что насечки на кольце направляются наружу. Теперь берем тюбик с автомобильным силиконом и наносим средство между блок-фарой и стеклом. Далее следует подождать 30-40 минут для того, чтобы герметик застыл. После этого включаем фары и смотрим, как они горят. Затем подключаем все провода к установленным кольцам. Теперь берем фару и устанавливаем ее на место. Но на этом вопрос о том, как установить «ангельские глазки» своими руками, не закрыт. Теперь опять переходим к проводам. Их мы крепим к жгуту разводки фар. Но перед тем как это сделать, подумайте, как их разместить под капотом.

Важно, чтобы все висящие элементы не вылезали наружу и не препятствовали работе других систем автомобиля. Далее отключаем штепсель от габаритов и поворотников

Провода «+» и «-» соединяем между собой. Обязательно соблюдайте полярность, иначе произойдет короткое замыкание. Теперь к «минусу» габаритов подключаем «плюс» от «ангельских глазок». Отходящий «минус» устанавливаем под крепления от поворотников. Теперь мы окончательно установили «ангельские глазки» своими руками.

Монтаж в фары

Независимо от технологии изготовления АГ (а мы описали только два способа, хотя в интернете легко можно найти и другие варианты) готовое изделие следует смонтировать на фару и осуществить его подключение.

Итак, как установить ангельские глазки мы рассмотрим на примере неоновых трубок. Разумеется, подготовка посадочного места для трубки потребует разборки фары. Как демонтируется стекло, нужно изучить в руководстве пользователя – процедура может сильно различаться даже в пределах одной марки. В любом случае снимать стекло (вернее, пластик – стеклянную оптику давно уже не делают) нужно очень аккуратно. Пазы после демонтажа фары нужно тщательно очистить от остатков герметика, для этого можно использовать как растворители, так и бензин.

Как правило, идеальной герметичных фар не бывает, поэтому внутри обязательно скапливается микроскопическая пыль, которая под воздействием высоких температур оплавляется. Загрязнённые места следует протирать только мягкой ветошью, ни в коем случае не допуская прикосновения рук.

При подключении ангельских глазок к габаритам необходимо учесть, насколько хорошо цвет огней будет сочетаться с общей цветовой гаммой автомобиля. Это достаточно тонкий нюанс, о котором знают немногие. Так вот, для машин, окрашенных в светлые тона, лучше применять именно неоновые источники света, если же такой возможности нет, светодиоды должны иметь холодную гамму с выраженным голубоватым оттенком. Тёплый насыщенный цвет LED-ламп будет идеальным для тёмных машин.

Следующий за очисткой фар этап – монтаж АГ. Делается это с помощью силиконового герметика, наносимого на внутреннюю поверхность кольца. Желательно, чтобы клеевой состав был прозрачным. Промазав кольцо, аккуратно прикладываем его на отражатель, следя за тем, чтобы расстояние до фары было одинаковым и минимальным. Прижимаем изделие и ждём несколько минут, пока клей схватится.

Заниматься подключением проводов от ангельских глазок к бортовой сети следует только после полного высыхания герметика. Перед обратной установкой рассеивателя следует проверить работоспособность устройства, запитав светодиоды или неоновую лампу. Обратная установка фар также потребует использования герметика, которым заполняют паз для стекла. Окончательная проверка осуществляется только после затвердения герметика.

Решил воплотить свою давнюю мечту и сделать ангельские глазки на приору своими руками.

	Для работы нам понадобятся светодиоды (8 шт.), дихлорэтан и сверло диаметром, совпадающим с диаметром свотодиодов

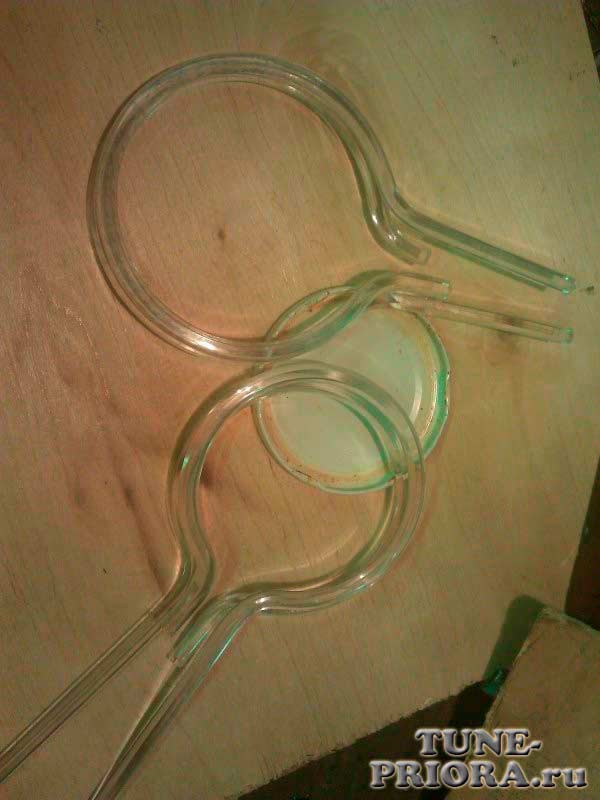

	В качестве исходного материала для изготовления «ангельских глазок» был использовал пруток из оргстекла от жалюзей. Так как колодцы в фарах разного диаметра, то и «ангельские глазки» должны быть разного диаметра. Загибаем пруток от жалюзей. В таз или ведро наливаем кипятка, помещаем туда ненадолго пруток, пока он не размякнет и не станет легко гнуться. После этого достаем пруток и быстро загибаем его вокруг предмета круглой формы. Для изготовления больших «ангельских глазок» я загибал вокруг банки из-под кофе…
	…для изготовления маленьких глазок — вокруг обычной баночной крышки

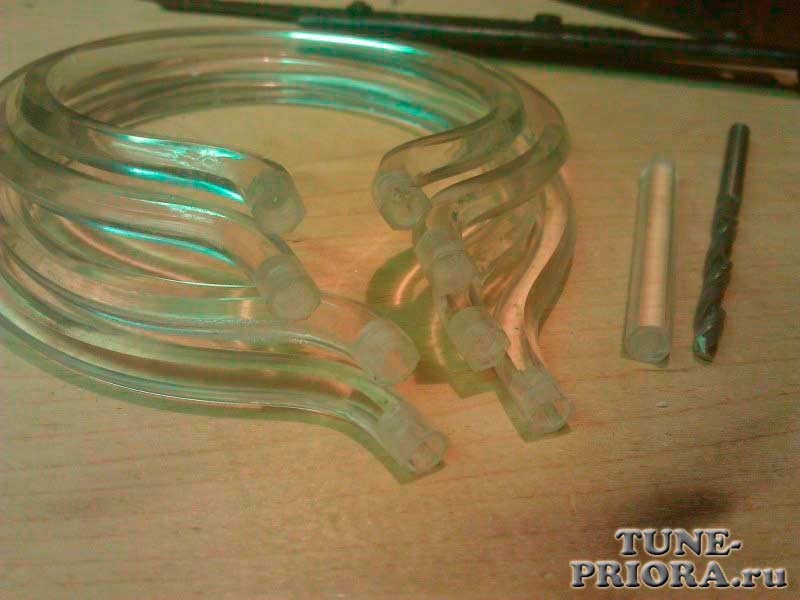

	Далее нам пригодится сверло. Высверливаем в торцах каждого «ангельского глазка» нишу для светодиода. Сверлим аккуратно, толщина стенки получается всего 1,0-1,5 мм
	Должно получится примерно как на фото

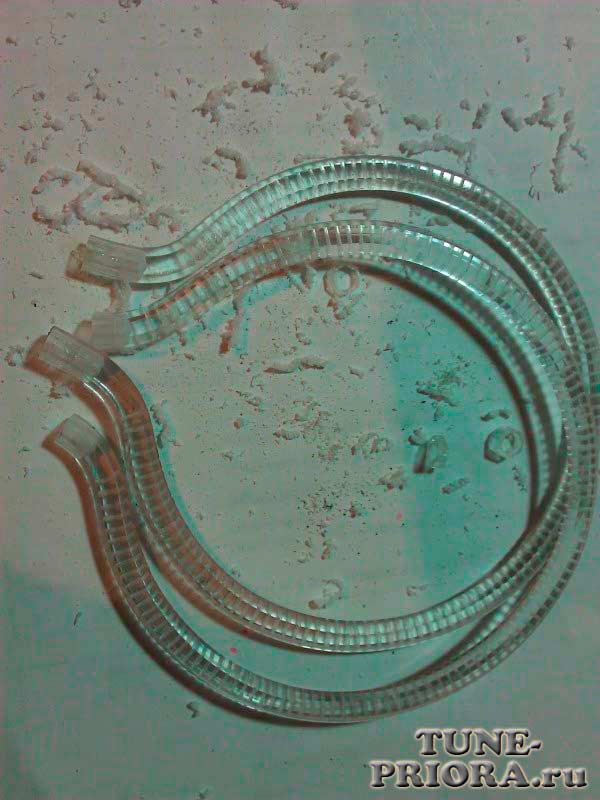

	Далее необходимо сделать насечки на заготовки. Именно от насечек во многом зависит качество и сила свечения «ангельских глазок». Поначалу я делал насечки через каждые 10 мм…
	Потом пришлось поделить расстояние между насечками пополам, и получилось расстояние между насечками 5 мм. Потом пришлось еще раз поделить пополам — в итоге расстояние между насечками 2,5 мм
	Далее нам пригодится дихлорэтан. Нужно всего по 1 капле закапать в каждую нишу для светодиода и разбрызгать по стенке
	Чтобы было понятно, фото ДО растирания нишы дихлорэтаном…
	…и фото ПОСЛЕ — разница очевидна!

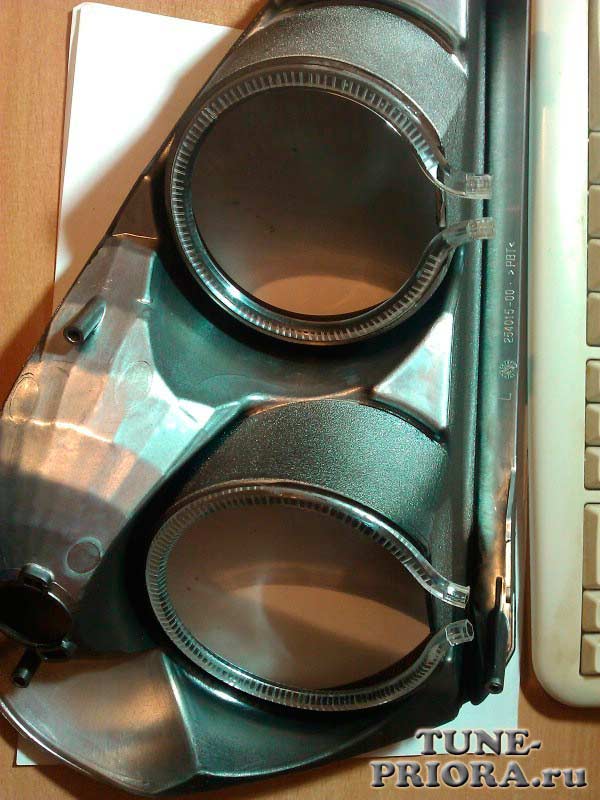

	Крепить глазки можно как угодно, но при этом надо учитывать высокий коэффициент температурного расширения оргстекла, поэтому желательно оставить некоторую подвижность глазкам. Я закрепил каждый глазок в трех местах, думаю этого достаточно. Само место нанесения клея я выбрал не поверх подложки, а с частичным углублением, т.е. чтобы зазор между отражателем и подложкой был минимальным. Для этого пришлось сделать небольшие пропилы и засверления для каждого кольца
	После точной подгонки подложки отправились на покраску. Я не стал их зачищать и применять грунт, просто протер растворителем. Нанес 3-4 слоя краски примерно за 30-40 минут, каждый слой просушивал феном
	Далее приклеиваем наши «ангельские глазки» обычным секундным клеем, только делаем это аккуратно, чтобы клей не вытек наружу и не испортил нам общую картину

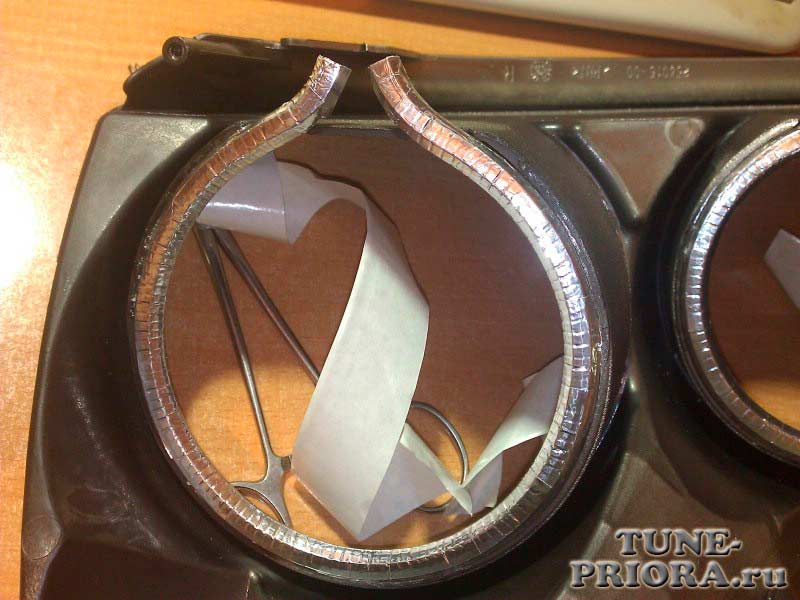

	Дорабатываем дальше наши глазки для улучшения эффекта свечения и устранения отражения колец в отражателях фар. Сделали это с помощью одностороннего алюминиевого скотча. Концы обклеиваются полностью, остальная часть лишь сзади

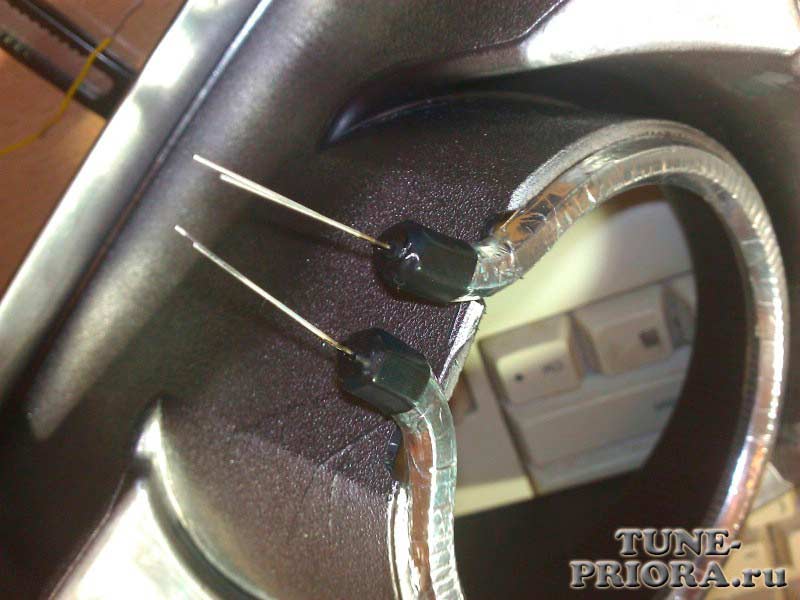

	Светодиоды я решил не вклеивать, а закрепить с помощью термоусадочной трубки (вдруг их придется поменять когда-нибудь)
	Специально отметил возможные места окошек — если придется менять светодиоды, достаточно вырезать отверстия в указанных местах, которые можно будет закрыть металлической крышкой на герметике и паре саморезах
	Далее занимаемся пайкой светодиодов. Я их соединил параллельно, припаял провода, и в разрыв одного провода припаял ограничительный резистор. Примечание: Подробная методика расчета ограничительного резистора представлена здесь
	Провода оставил с запасом, на всякий случай. Подключил «ангельские глазки» к габаритам, а габаритные лампочки попросту убрал, в них нет необходимости теперь
	Собираем блок-фару на герметик

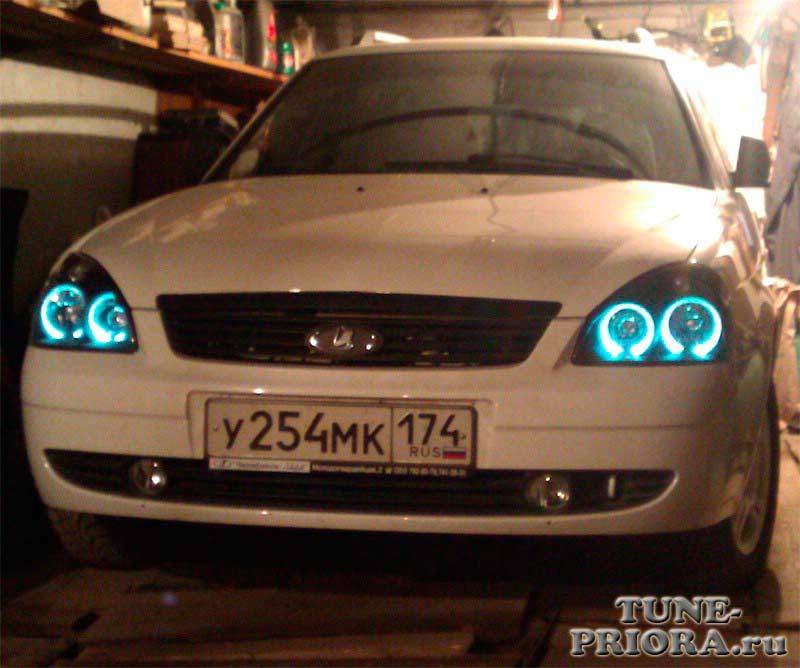

	Устанавливаем блок фары на машину, и наслаждаемся полученным результатом!

Материалы для ангельских глазок и процесс установки своими руками

В качестве основного сырья нужно взять бесцветные пластиковые палочки. Герметик обеспечит надежное крепление колец между собой. За красивое свечение, разумеется, отвечают светодиоды, а за исправную работу нашей небольшой схемы – резисторы с сопротивлением 2 кОм. Как видите, ресурсов нет так уж и много. На каждое из колец нужно подобрать несколько светодиодов. Тут мы не назовем точную цифру, т.к. для каждого автомобиля требуется кольцо определенной формы. А теперь по порядку:

Из каждой палочки нам нужно изготовить кольцо. Задачу можно облегчить при помощи банки нужного диаметра – для фар отечественных автомобилей отлично подходит стандартная банка от кофе. Теперь вооружаемся строительным феном и нагреваем трубку (можно воспользоваться духовкой, если под рукой нет фена). Далее следует накрутить трубку на банку – после остывания пластик останется в том же положении.
Разумеется, без светодиодов дело не продвинется. Нам нужно попытаться измерить диаметр трубок, чтобы знать, какой размер светодиодов нам нужен. Лучшим решением будет покупка светодиодов после изготовления трубок: берем пластиковое кольцо с собой и прикладываем к нему подходящий светодиод. Размер определили. Теперь делаем отверстия нужного диаметра в концах кольца. Нужно укоротить ножки диодов таким образом, чтобы длина не была больше 5 миллиметров.
Надеемся, что с паяльником вы обращаться умеете: соединяем ножки светодиодов между собой. Не забываем, что минус нужно паять к минусу, а плюс, соответственно, к плюсу. Как определить полюса? Ножка со знаком «+» расположена в утолщенном диаметре. Также можно взять тестер, если такой инструмент есть под рукой

Теперь припаиваем ножки светодиодам к проводам – важно не перепутать полярность.
Нам нужен провод длиною в 15-16 миллиметров. К нему следует припаять балластное сопротивление

Теперь припаиваем провод ко второй ножки резистора.
Самым удобным средством для крепления светодиодов считается обыкновенный лак для ногтей. Разумеется, нужно брать бесцветный. Чтобы тюнинг передних фар получился удачным, нужно наносить всего одну каплю на каждый из торцов. Нужно подождать с полчаса, чтобы лак хорошенько высох. Лак не только обеспечит прочное крепление, но и даст плотный контакт палочки и диода. Как результат, удачный тюнинг фар своими руками.

Могут ли быть проблемы с ГИБДД при езде с ангельскими глазками

Ни в одной стране нет полного запрета на использование ангельских глазок, но есть ограничения на отдельные разновидности. В России сотрудник ГИБДД вправе остановить любое авто с дополнительной подсветкой в фарах и запросить подтверждение, что машина с таким тюнингом прошла техобслуживание, а в ПТС есть указание об установленном оборудовании. ТО не будет пройдено в двух случаях:

1. При нарушении требования к цвету световых приборов. По ГОСТ Р 51709–2001 спереди допускается установка только белых светоиспускающих устройств. Сзади машины фонари заднего хода и подсветки номера должны быть белыми, светоиспускающие устройства — красными, жёлтыми или оранжевыми; световозвращающие приборы — только красными.
2. При нарушении яркости испускаемого света. В пунктах 6.1 и 6.2 ГОСТ Р 41.48–2004 указано, что сила фар ближнего света не должна быть более 750 кд в направлении 34 градусов вверх и не менее 1600 кд в направлении 52 градусов вниз до светотеневой границы. Максимальная сила света всех фар дальнего света при одновременном включении не должна превышать 225 000 кд.

Что касается внесения изменений в ПТС об установленном оборудовании, то оно делается по следующей схеме:

1. Написать заявление-декларацию об установке нестандартного оборудования на свой автомобиль и отнести его в ГИБДД. На основе этого заявления будет выдано направление в лабораторию на экспертизу.
2. Отогнать машину в лабораторию для прохождения экспертизы на соответствие нового оборудованию требованиям ГОСТ (по тем же параметрам, что и при прохождении ТО — ангельские глазки проверяют на цвет и яркость испускаемого света).
3. Отнести полученную справку из лаборатории в ГИБДД, получить свидетельство «О соответствии транспортного средства с изменениями требованиям безопасности». На его основе вносятся поправки в ПТС и выдаётся новое СТС. Только после этого разрешено пользоваться машиной с ангельскими глазками.

Описанная выше процедура касается только тюнингованных машин. Для БМВ, где ангельские глазки устанавливаются на заводе и они прописаны в технической документации, прохождение экспертизы в лаборатории не требуется.

Если сотрудник ГИБДД остановит машину с ангельскими глазками и выяснит, что водитель самолично установил световое оборудование и не внёс изменения в ПТС, то накажет нарушителя согласно 3 статьи 12.5 КоАП. За незаконный тюнинг автомобилиста ждёт лишение права управления транспортными средствами на срок от 6 месяцев до года. Денежный штраф за ангельские глазки не предусмотрен.

Будьте внимательны: продажа и монтаж светодиодов в фары не являются противозаконным действиями. Обвинять магазины, продавшие комплект цветных или слишком ярких глазок, или мастеров, согласившихся их поставить, не стоит. Ответственность несёт только водитель, выехавший на дорогу с запрещённым световым оборудованием.

Подключение ангельских глазок

Ангельские глазки являются дополнительным устройством освещения транспортного средства (ТС) и по своей сути попадают под требования, выдвигаемые к дневным ходовым огням (ДХО). В соответствии с п.6.19.7 ГОСТ Р 41.48-2004 ходовые огни должны включаться при запуске двигателя и отключаться при его останове. Кроме этого включение фар головного света должно приводить к отключению ДХО, поэтому подключение ангельских глазок должно производится в соответствии с определенной схемой подключения ДХО. Отсюда следует, что подключение ангельских глазок по всем правилам можно реализовать через пятиконтактное реле или через блок управления ДХО.

Для реализации первого варианта понадобятся клеммы типа «мама» (4 шт.) и 5-ти контактное реле, схема включения которого показана на рисунке.

Как видно из схемы, минусовой провод от ангельских глазок соединяют с корпусом авто, а на плюсовой запаивают клемму и соединяют его с контактом №30 реле. Затем под капотом находят провод, соединяющий габаритные огни с выключателем и параллельно ему пускают ещё один провод с клеммой, надевая его на контакт №85. Ещё один длинный провод проследует от клеммника «Зажигание +12В» до контакта №87а. последним производят подключение контакта №86 с корпусом авто. В процессе подключения все клеммы, включая незадействованный вывод №87, изолируют с помощью термоусадочной трубки.

Если в комплекте с CCFL-кольцами поставляется блок розжига (с LED-кольцами стабилизатор тока), то его следует подключать между 30 выводом реле и глазками. Вообще, любые светодиодные ДХО нужно эксплуатировать вместе со стабилизатором тока или напряжения (для LED-лент), чтобы избежать влияния бросков напряжения в бортовой сети 12 В.

Второй вариант подразумевает подключение ангельских глазок через блок управления ДХО (контроллер ДХО), который можно купить в любом автомагазине. В этом случае сборку производят в соответствии со схемой, приведенной в инструкции к изделию. Применение промышленно выпускаемых блоков управления ДХО является оптимальным вариантом для подключения ангельских глазок, так как он легко собирается, обеспечивает защиту от перегрузок и гарантирует длительную, безопасную работу.

Разборка фар

1. Для нача­ла нуж­но будет снять обе фары с авто­мо­би­ля. Запо­ми­най­те, как всё было при­креп­ле­но и соеди­не­но и соби­рай­те все части креп­ле­ния в какой-нибудь кон­тей­нер, что­бы ниче­го не поте­ря­лось.
2. Нуж­но демон­ти­ро­вать с них всё съём­ное, так как фары нуж­но будет нагре­вать в духов­ке.
3. Для того, что­бы разо­брать фары, их нуж­но нагреть и раз­мяг­чить гер­ме­тик, кото­рый соеди­ня­ет две поло­ви­ны. Про­грей­те духов­ку до 130–150 гра­ду­сов и поме­сти­те фару внутрь. Она долж­на нахо­дить­ся внут­ри при­мер­но 7 минут. Нуж­но быть осто­рож­ным, что­бы не пере­греть фару. Извле­кать из духов­ки фару нуж­но при­хват­кой, что­бы не обжечь­ся. Вме­сто духов­ки мож­но так­же исполь­зо­вать стро­и­тель­ный фен.
4. Далее нуж­но сра­зу акку­рат­но раз­де­лить фару на две части. Более подроб­но о раз­бор­ке фары читай­те в ста­тье “как разо­брать фару”.

Технология SMD

SMD (Surface-mount LED ). В таком вари­ан­те све­то­ди­о­ды уста­нов­ле­ны по кру­гу, на круг­лую пла­ту. Они обес­пе­чи­ва­ют очень высо­кую све­то­от­да­чу. Есть мно­го сти­лей подоб­ных колец, в зави­си­мо­сти от коли­че­ства и раз­ме­ра све­то­ди­о­дов. Све­то­ди­о­ды SMD смон­ти­ро­ва­ны по окруж­но­сти и созда­ют све­че­ние отдель­ны­ми точ­ка­ми. Мно­гим нра­вит­ся имен­но такой вид, а кто-то хочет, что­бы све­тя­щи­е­ся коль­ца были более одно­род­ные, сплош­ные. Для это­го исполь­зу­ет­ся рас­се­и­ва­ю­щий кожух, кото­рый поме­ща­ет­ся поверх све­то­ди­од­но­го коль­ца. Одна­ко это созда­ёт допол­ни­тель­ное накоп­ле­ние теп­ла, кото­рое сни­жа­ет срок служ­бы све­то­ди­о­дов.

“Ангель­ские глаз­ки” SMD без диф­фу­зо­ра и с диф­фу­зо­ром.

Ангель­ские глаз­ки SMD LED могут быть с рези­сто­ра­ми или регу­ли­ру­е­мые. Наи­бо­лее рас­про­стра­нён­ный метод изго­тов­ле­ния ангель­ских гла­зок со SMD LED явля­ет­ся мон­ти­ро­ва­ние рези­сто­ров напря­мую на коль­це, что­бы кон­тро­ли­ро­вать мощ­ность пита­ния, кото­рая идёт к све­то­ди­о­дам. Этот метод доста­точ­но наде­жен, но при опре­де­лен­ных усло­ви­ях рези­сто­ры на самом коль­це могут под­вер­гать­ся избы­точ­но­му нагре­ву. Кро­ме того, в авто­мо­биль­ной цепи может про­ис­хо­дить пере­па­ды напря­же­ния, так­же добав­ляя напря­же­ние к рези­сто­рам. С тече­ни­ем вре­ме­ни, при посто­ян­ном напря­же­нии, рези­сто­ры могут отка­зы­вать или рабо­тать пре­ры­ви­сто.

Что­бы пол­но­стью исклю­чить про­бле­му, раз­ра­бо­та­ны коль­ца со све­то­ди­о­да­ми, кото­рые не исполь­зу­ют рези­сто­ров на коль­цах. Там рас­по­ла­га­ют­ся толь­ко све­то­ди­о­ды. Для обес­пе­че­ния посто­ян­но­го тока исполь­зу­ет­ся блок регу­ля­то­ра, кото­рый менее под­вер­жен пере­па­дам напря­же­ния и тем­пе­ра­ту­ры. Он кре­пит­ся по линии меж­ду источ­ни­ком пита­ния и све­то­ди­од­ным коль­цом. Эта тех­но­ло­гия поз­во­ля­ет уста­но­вить боль­ше све­то­ди­о­дов на каж­дое коль­цо ангель­ских гла­зок, что даёт более рав­но­мер­ное све­че­ние. Мон­ти­ро­вать такие коль­ца удоб­нее, так как обрат­ная сто­ро­на не содер­жит рези­сто­ров и хоро­шо при­ле­га­ет к любой поверх­но­сти.

Крепим к фарам

Установка «ангельских глазок» не менее важный этап, чем их сборка. Здесь вам необходимо проделать следующие манипуляции:

разбираем корпус фары и вытаскиваем из него стекло;

Установка кольца

• отражатель очищаем от грязи. Используйте для этого ватные палочки и чистящие химические средства;
• в ходе обработки избегайте прикасаться к поверхности отражателя руками;
• на стекло наносим герметик и устанавливаем на него самодельное светящееся кольцо, насечками наружу;

• после этого укладываем провода;
• между самой фарой и защитным стеклом наносим силикон, аккуратно заливая все поры;
• для высыхания силикона необходимо минимум полчаса.

Готовая фара

В завершении вам останется только протестировать работу фар с новой светодиодной установкой. Для этого подключите все провода к источнику питания. Здесь нужно разъединить штепсель, с помощью которого подключаются поворотники. Именно на него следует подключить «глазки».
Теперь ваш автомобиль является обладателем красивого тюнинга. При этом такое самодельное устройство не только красивое, но и практичное. В случае правильной сборки всех элементов осветительного прибора, он прослужит вам верой и правдой долгие годы, давая яркий свет от фар.

https://youtube.com/watch?v=ekbmhpszVEU%2520

Как самим сделать ангельские глазки

Световое устройство можно купить уже готовым или приобрести детали по отдельности и самостоятельно собрать. Правда, сделать своими руками можно лишь светодиодные ангельские глазки. Сборка неоновых и кластерных глазок требуют сложного оборудования и профессиональных навыков.

Стандартный готовый набор ангельских глазок содержит кольца или полукольца (1 или 2 для каждой фары), 2 блока розжига (стабилизатора), крепёжный скотч и провода. Стоит комплект глазок 1100–1800 р. Самостоятельное изготовление самой простой светодиодной системы позволит сэкономить, так как за все детали надо отдать не более 700 р.

Важно понимать, что установка и готовых наборов глазок, и самодельных устройств требует последующего прохождения экспертизы, внесения изменений в ПТС. Если вы не уверены, что сможете подобрать детали и собрать оборудование так, чтобы оно будет соответствовать требованиям ГОСТ, то лучше доверьте это дело профессионалам

Пошаговая инструкция изготовления колец

Основная часть самодельных ангельских глазок — прозрачный пластиковый стержень, способный выдерживать высокие температуры. Купить его можно в магазинах штор, гардин и жалюзи. Вам понадобится 2 таких прутика (цена за набор из 10 шт. — 400–500 р. в зависимости от диаметра трубок). Ещё понадобятся 4 диода с мощностью 3–5 W в сборке с резисторами (они продаются наборами по 10–15 штук и стоят в районе 150 рублей).

Порядок изготовления ангельских глазок:

1. Отрезаем нужную длину пластиковой трубки с запасом 4–5 см (длина для каждого кольца определяется по формуле 3,14 х D, где D — внутреннее сечение фары вашего автомобиля).

Перед тем как ставить заготовки в фары, надо проверить их работоспособность. Подключите к источнику постоянного тока 12 вольт — кольца должны загореться ровным светом. Обязательно слегка потрясите глазки — если они потухнут или начнут моргать, значит где-то плохо закреплены провода.

Видео: альтернативный вариант изготовления ангельских глазок из светодиодной ленты

Устанавливаем и подключаем глазки на авто

Сначала надо убрать стёкла каждой фары. Если они поставлены на каучуковый герметик, то его можно легко размягчить промышленным феном. От термоустойчивого герметика придётся избавляться, разрезая его по кусочкам. После того как стекло будет снято, надо прикрепить кольца по контуру отражателя. Это можно сделать с помощью двустороннего скотча или термоклея.

Когда ангельские глазки будут закреплены, их надо подключить к бортовой сети автомобиля. Пропускаем провода в моторный отсек через технологические прорези. Теперь под капотом отыскиваем двухштекерную колодку подключения подфарника (левая располагается в районе бачка омывателя лобового стекла, а правая — в районе аккумуляторной батареи). Разъединяем эти две колодки и берём жёлтый провод. Далее возможны следующие варианты действий:

1. Если надо, чтобы ангельские глазки загорались вместе с габаритными огнями, то припаиваем или закручивает «плюсовой» провод от глазок к клемме типа «папа» от двухштекерной колодки. Минусовой провод ангельских глазок необходимо подключить к кузову авто.
2. Чтобы ангельские глазки загорались вместо габаритных огней, то из двухштекерной колодки вынимаем клемму типа «папа» и вытягиваем провод наружу (он нам больше не нужен). На освободившееся место припаиваем плюсовой провод глазок, минусовой провод присоединяем к кузову.

Для «щадящего» способа (с автоматическим отключением ангельских глазок при включении ближнего или дальнего света фар) нам нужны два реле РС 702. Делается подключение по схеме:

1. Жёлтый «плюсовой» провод габаритов вынимаем из двухштекерной колодки.
2. Клемму «мама» закрепляем с клеммой «87» на реле РС 702.
3. На клемму «30/51» ставим плюсовой провод от ангельских глазок.
4. Клемму «86» соединяем с кузовом машины.
5. С реле ближнего света и реле дальнего света (они находятся под правым брызговиком машины) делаем ответвления с клеммы «86» и припаиваем к диодам Д1 и Д2.
6. Подключаем ответвления с диодами к клемме «85» реле РС 702.

Ангельские глазки смотрятся современно и привлекательно. Но надо сто раз подумать, прежде чем ставить их на своё авто. Одно дело, когда эта «фишка» является частью штатного комплекта покупаемого автомобиля — в этом случае вы ничем не рискуете

Когда же речь идёт о тюнинге, то важно следить, чтобы глазки отвечали требованиям ГОСТ по цвету и яркости испускаемого света. Нарушение предписанных правил повлечёт лишение прав на срок от 6 до 12 месяцев

Как выбрать между неоном и светодиодной технологией

Откровенно скажем – мы затрудняемся дать конкретный совет, какая из вышеперечисленных технологий лучше. Каждая из них имеет свои достоинства, но не лишена и недостатков, и определить, насколько они подходят для вас, придётся самостоятельно, с учётом всех факторов.

Что мы имеем в случае Angel eyes, изготовленных заводским способом по CCFL технологии?

Достоинства следующие:

• идеально равномерное распределение света по всему объёму кольца;
• устройство хорошо переносит тряску и вибрационное воздействие;
• изделие стоит относительно недорого;
• яркость неонового источника умеренная, более мягкая, чем у диодов;
• несмотря на то, что для свечения газа требуется ток высокого напряжения, энергопотребление неоновых ангельских глазок весьма низкое.

Минусов примерно столько же:

• срок службы блоков розжига, представляющих собой инверторы тока, гораздо ниже ресурса самой трубки (порядка 20 тысяч часов непрерывного горения);
• нарастание яркости свечения происходит постепенно, на рабочие показатели лампа выходит спустя несколько минут после включения;
• яркость ниже, чем у LED-аналогов (хотя это не всегда недостаток);
• диодные лампы служат намного дольше.

Ангельские глазки на светодиодной ленте, в том числе изготовленные своими руками, обладают такими достоинствами:

• они характеризуются настолько высокой яркостью, что при включённом состоянии хорошо заметны даже днем, поэтому это идеальный вариант для использования в качестве ходовых огней;
• ресурс светодиодной лампы составляет около 50 тысяч часов, но здесь всё индивидуально;
• как и неоновые трубки, светодиодные изделия не боятся тряски;
• по уровню энергопотребления технологии сопоставимы – здесь всё зависит от плотности светодиодов;
• LED-лампы не боятся температурных перепадов в очень большом диапазоне значений.

А вот минусов намного меньше. Главный из них – точечность свечения, но это относится скорее к изделиям, изготовленным по SMD технологии. Кластерные глазки или на основе светодиодной ленты лишены этого недостатка. А вот по части стоимости неоновые лампы вне конкуренции, если вести речь о заводской продукции. Собранные самостоятельно ангельские глазки обойдутся значительно дешевле, но и качество в этом случае наверняка пострадает.

Наконец, высокая надёжность светодиодов не гарантирует, что одна из многих ламп не перегорит, а в этом случае ремонт своими силами будет вряд ли возможен.

Ангельские глазки на девятку своими руками

Благодаря сильному световому излучению использование данного элемента оптики позволяет сделать автомобиль более заметным при плохой видимости и тем самым снизить аварийность на дороге. К тому же ангельские глазки можно использовать в качестве дневных ходовых огней, таким образом, снизив нагрузку на бортовую сеть автомобиля и продлив сроки использования ламп ближнего света.

При изготовлении ангельских глазков своими руками используется стандартная светодиодная лента, монтируемая на подготовленное основание, или отдельные светодиоды, помещаемые в сгибаемую по требуемому диаметру пластиковую трубку.

Востребованность автомобильной оптики с использованием светодиодов обусловлена следующими их особенностями:

• продолжительные сроки эксплуатации;
• стойкость к вибрации и внешним механическим воздействиям;
• способность излучать требуемый световой поток при низкой электрической мощности;
• рабочее напряжение светодиодов соответствует бортовому напряжению автомобиля, что упрощает их подключение.

Важно! При использовании светодиодной ленты ее можно резать только в специальных местах, обозначенных на ее поверхности. При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т

Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т

д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства.

В случае использования отдельных светодиодов для выполнения работ потребуются:

• трубки или палочки из прозрачного пластика, достаточно длинные для формирования круга требуемого радиуса. Для ВАЗ-2109 это 400–450 мм;
• медные многопроволочные провода сечением 0,5 мм2 (ПВ, ПГВА или НВ);
• бесцветный герметик.

Для выполнения работ потребуется строительный фен, клеевой пистолет и пассатижи.

Выполнение работ осуществляется в следующей последовательности:

1. При использовании пластиковых палочек последние нагревают при помощи строительного фена, после чего изгибают по заданному диаметру. Для формирования необходимого диаметра могут быть использованы любые предметы круглой формы (банка, кастрюля, плафон светильника), размеры которых соответствуют требуемым значениям.
2. После застывания изогнутых палочек, а при использовании трубок – после их нарезания, места резов зачищаются. Затем на поверхности заготовок делаются насечки в виде пропилов глубиной до середины диаметра. Насечки делаются с шагом 2,0–3,0 мм.
3. В подготовленное кольцо помещаются 2 светодиода, размещаемые друг напротив друга по диаметру изделия. Далее выполняется их соединение с использованием кабелей.
4. Места соединения трубки и установки светодиодов герметизируются, для чего используется прозрачный герметик.

Важно! При нагревании трубки нельзя допускать ее перегрева, так как это приводит к потере физических свойств (прочность, образование пузырьков и т. д.), что сделает невозможным использование заготовки в дальнейшем

Готовое изделие помещается в фару автомобиля

Один из способов размещения изделия:

Готовое изделие помещается в фару автомобиля. Один из способов размещения изделия:

• демонтируется защитное стекло штатного источника света;
• изготовленные ангельские глазки помещаются во внутреннее пространство фары и приклеиваются там к внешнему контуру отражателя;
• монтируется защитное стекло, фара устанавливается на автомобиль.

Важно! При демонтаже защитного стекла его легко можно повредить, поэтому при выполнении работ необходимо иметь запасное для замены поврежденного

Ангельские глазки на основе колец из оргстекла

Для того, чтобы изготовить светящиеся кольца в фары либо противотуманки по первому способу, нам понадобятся:

• Гнутая заготовка из оргстекла

  прозрачный пруток из оргстекла;

• светодиоды: по 2 шт. на кольцо;
• резисторы: один на каждую пару светодиодов;
• паяльник и припой;
• провода;
• термоусадочная изоляционная трубка;
• строительный фен;
• цилиндр подходящий по диаметру к отражателям фар;
• дрель и сверла;
• надфиль;
• прозрачный клей.

Прозрачный пруток можно приобрести в строительном супермаркете — такие используются в жалюзи. В качестве цилиндра подойдет любая банка, совпадающая по диаметру с отражателем. Если фары не круглые, тогда процесс гибки прутка будет сложнее — придется сделать шаблон сложной формы самостоятельно из подручного материала.

Для начала измеряется длина окружности будущего кольца. Затем отрезают кусок прутка нужного размера, и в его торцах высверливают отверстия под светодиоды. Теперь пруток можно гнуть.

Чтобы оргстекло стало мягким, его нагревают строительным феном. Для изготовления кольца размягченный пруток оборачивают вокруг шаблона, и ждут, пока он не станет снова твердым.

Теперь можно установить светодиоды в заранее высверленных углублениях на торцах. Крепить можно с помощью прозрачного клея. Его капают в углубление и вставляют светодиод.

Для лучшего рассеивания на полученном изделии нужно сделать насечки глубиной 0.5 мм через равные расстояния (легче всего с помощью ножовочного полотна или надфиля). Чтобы не мучиться с кропотливой работой, можно нарезать резьбу на еще прямом прутке с помощью подходящей по диаметру плашки.
