Аэросани из бензопилы своими руками

Какую еще зимнюю технику можно сделать из бензопилы

Линейку техники для езды по заснеженным дорогам на основе бензопилы могут дополнить такие самоделки:

Аэросани

Аэросани — самодельный вариант передвижного средства по снегу и льду. Изготовление их более проще, чем снегохода. Самоходные сани оборудованы двигателем из бензопилы с толкающим пропеллером, имеют шасси с 3 или 4 лыжами. Они могут развивать высокие скорости. Единственным минусом является невозможность езды по труднодоступным участкам, поэтому их эксплуатируют на ровной поверхности.

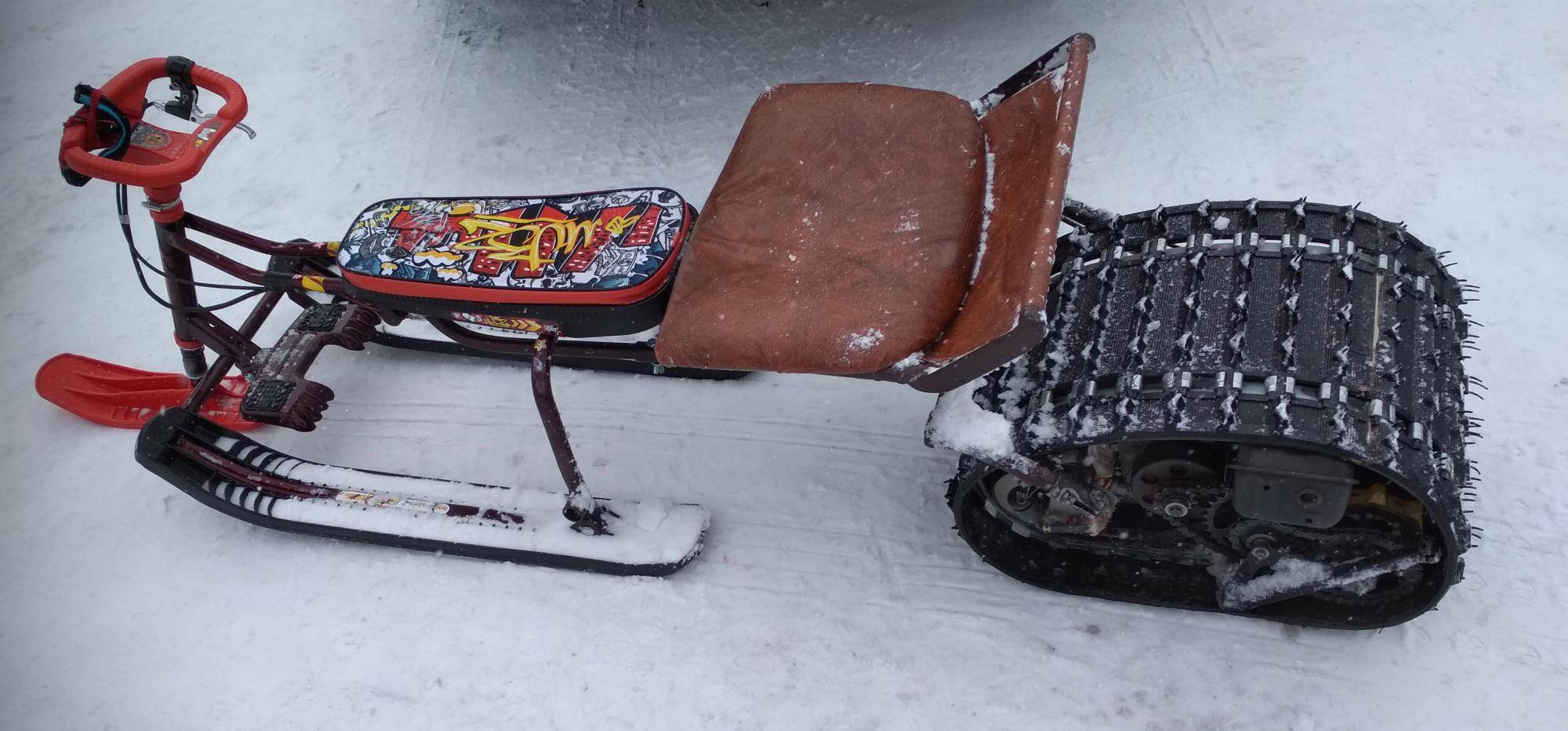

Снегокат

Снегокаты — управляемые сани для скоростного спуска с крутой заснеженной горы. Они подходят для активного отдыха как детям, так и взрослым. Изготовить детский снегокат может каждый. Конструкция представляет собой каркас с мотором от бензопилы, встроенным сиденьем, органами управления и 3 металлическими или деревянными лыжами.

Преимущества зимней самоделки:

маневренность;
высокая скорость;
легкость в переноске;
устойчивость;
развитие вестибулярного аппарата у ребенка.

Недостаток модели — невозможность езды по ровной дороге.

Мотобуксировщик

Мотобуксировщик — широко распространенный вид снегоходной техники на базе двигателя бензопилы, предназначенный для загородных путешествий, охоты, перевозки людей и груза в труднодоступные места. В народе его называют «мотособакой». Он характеризуется малым весом, пониженным давлением на грунт и способностью передвигаться по любым типам заснеженной поверхности.

Принцип, схема устройства, теория, как все должно получиться

Все работы начинаются с плана и чертежей, на которые потом можно будет опираться. Схемы и чертежи потребуются для того, чтобы учесть все узлы и их расположение, взаимосвязь между собой и работу механизма в целом. Внимательно отнеситесь к местоназначению каждого узла, так как при ошибке снегоход просто не поедет.

План работ:

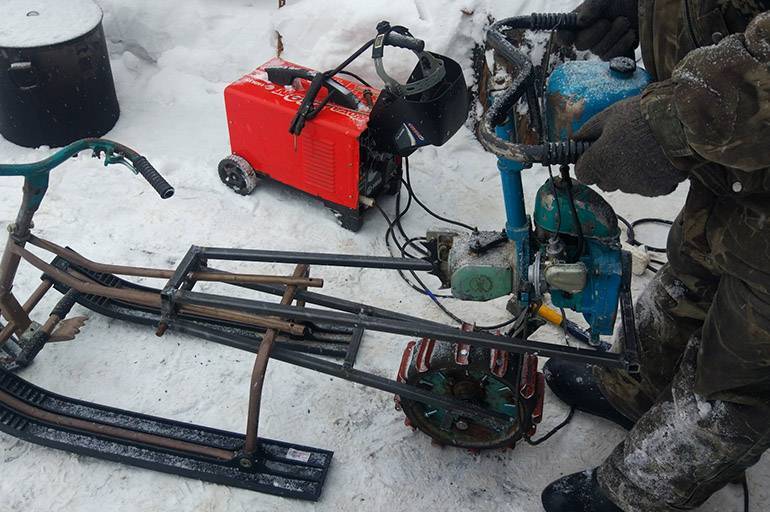

Сперва закрепляется мотор бензопилы на сделанный каркас.
В рулевой части снегоката устанавливаются лыжи, которые являются основным элементом передвижения.
Потом устанавливаются рулевое управление.
Для приведения механизма в движение необходимо в задней части установить гусеницы.
Соединить диск гусеницы и звездочку мотора бензопилы.
В завершение устанавливается сидение водителя, которое крепится на специально оборудованное место.

Для оборудования рулевого управления на снегоходе позаимствуйте руль с мопеда или велосипеда. Главной задачей будет правильно закрепить руль, чтобы при повороте, поворачивались и лыжи.

Как из бензопилы сделать снегоход?

Схема изготовления и чертежи позволят корректно соединить силовую установку, трансмиссию, лижи или гусеницу. Изготовлять последние самостоятельно нет необходимости – подойдут из «Бурана». А для детского транспорта вполне хватит и обычной лыжни.

Последовательность работ:

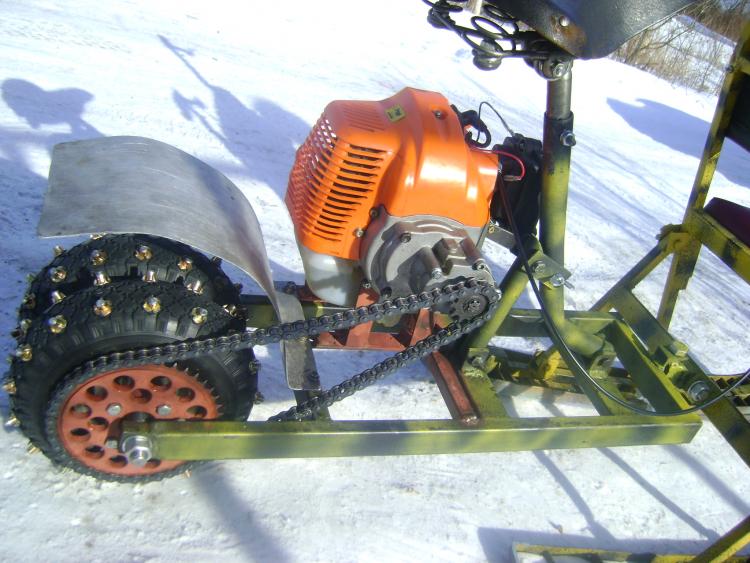

Рама. Точечной сваркой соединяется лист стали двух миллиметров в средине конструкции. На нём будет размещён редуктор и вал цепной передачи;
Также посредине монтируется небольшой модуль под сиденье оператора;
Перёд опорной основы и траверсы переднего моста скрепляются балкой. За связующий элемент можно взять водопроводную трубу с диаметром от 1,5 сантиметров. На конце трубы приварить втулки под рулевое, в середине монтировать стойку;
Стойка. Подойдут стальные уголки 3*3 сантиметра. Их соединяют поперечины из стали – косынки в два миллиметра, обеспечивающие надёжность и долговечность конструкции. Стойка нужна для закрепления мотора;
Гусеница. Используя готовый элемент от «Бурана», нужно обрезать заготовку на 0,5 метра. Закрепляет готовую гусеницу транспортная лента. Для изготовления зубчатых колёс подойдут листы картона в 1,5 сантиметра;
Приводной вал. Подходит труба толщиной 1,4 сантиметров. Верхний фланец фиксирует зубчатые колёса. Сзади приводного вала привариваются наконечники-цапфы;
Мотор. Снегокат с мотором от бензопилы, потому сама используемая установка должна быть исправная. Даже старый бензоинструмент требует грамотного обслуживания и применения. Редуктор должен работать без перебоев. Мощности такого снегохода не хватит для перевозки грузов и больше одного человека;
Звёздочки. Правый наконечник будет длиннее левого. Удлинение необходимо для производства шпоночного паза, фиксирующего звезду цепной передачи. Закрепляет звёздочку вала гусеницы гайка с заранее сделанной на ней нужной резьбой;
Рулевое управление. Подойдёт руль от скутера или велосипеда. Главное, правильная установка – центральной осью должна производиться регулировка тягового усилия для возможности управлять лыжами и, соответственно, легко передвигаться;
Тормоз и фары. В тормозной системе нет особой необходимости, поскольку транспорт не набирает высокую скорость. Для передвижения в ночное время можно установить несложную систему освещения.

Самодельная конструкция не регистрируется, потому использовать транспортное средство стоит подальше от дорог общественного значения.

Использованы материалы:

— Колёсные камазовские камеры.
— Рама от велосипеда.
— Лыжи пластиковые.
— Редуктор понижающий от мопеда.
— Бензопила Урал-2.
— Цепи.
— Пара звездочек.
— Пара колёс от инвалидной коляски.
— Ось с подшипниками.
— Бочка.
— Брезент.

Весь процесс постройки снегохода показан на фото:

Парни взяли часть рамы от велосипеда и двигатель от советской бензопилы «Урал».

Высокие обороты двигателя можно снизить с помощью редуктора от мопеда.

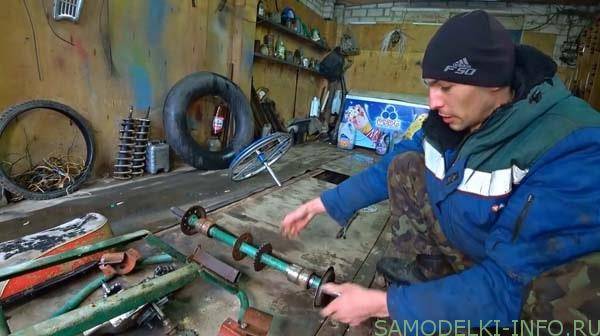

Изготовили заднюю ось, установили ведомую звезду.

Задние колёса будут сделаны из пары колёс от инвалидной коляски.

Чтобы сделать диски — разрезали старую бочку.

К рулю прикрепили лыжу.

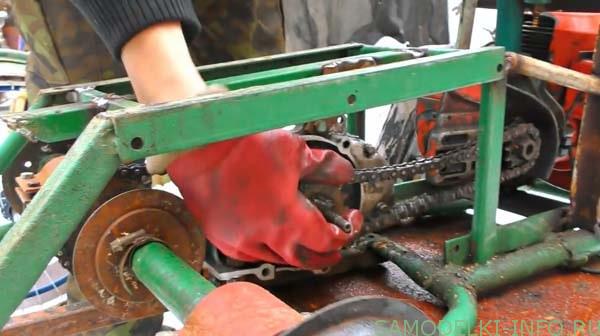

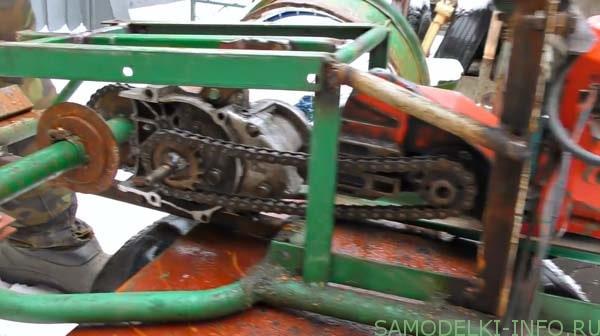

Установили двигатель, редуктор, цепь.

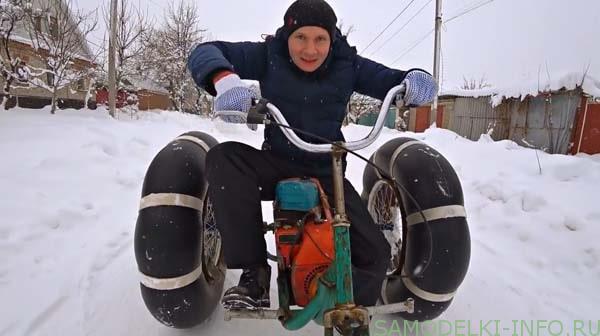

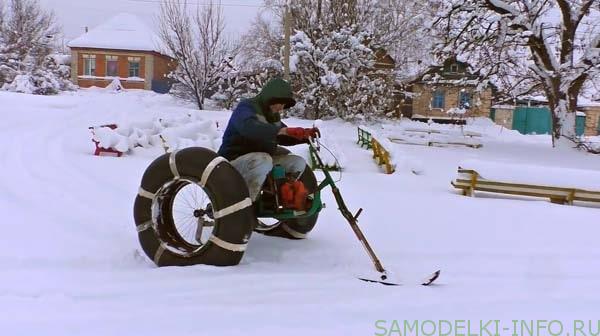

В результате получился отличный снегоход для езды по снегу и льду.

Если у вас возникли вопросы по постройке самодельного снегохода, рекомендуем просмотреть это видео, где автор, подробно рассказывает о своей самоделке.

Порядок создания самодельного снегохода из бензопилы

При любом варианте изготовления устройство должно содержать определенные системы и механизмы: мотор, трансмиссию, ходовую часть, систему питания, механизм управления, электрооборудование, устройство для впрыска масла. Вся конструкция располагается в корпусе. Перед практическими работами желательно начертить эскизы и схемы каждого узла с размерами и спецификацией.

Для работы необходимы навыки сварщика, слесаря, стандартный набор инструментов слесаря, болгарка, сварочный аппарат, металлический профиль, стальной лист. А в целом, без хорошей технической подготовки и смекалки не обойтись. Обычно на практике мастера реализуют один из двух самодельных вариантов: одногусеничный: 2 передних лыжи+задняя гусеница или двухгусеничный: передняя лыжа+2 задних гусеницы.

Насколько она должна быть исправной?

Наиболее ответственным элементом в данном аппарате является двигатель. Все остальные детали, такие как цепь или шина, не играют существенной роли при конструировании подобного транспортного средства, поэтому главное — уследить и проконтролировать работу мотора. Если он исправен, снегоход будет всегда на ходу. Если вы решили взять двигатель с импортных бензопил, можете не приобретать новый аппарат по гарантии в магазине. Вполне подойдет и б/у вариант.

Единственная деталь в бензопиле, которая тоже должна находиться в рабочем состоянии наряду с двигателем, это редуктор. Он тоже пригодится нам в работе.

Модели мотопил для переделки

Выбираем модель для переделывания — Урал, Дружба, Хускварна, Штиль. Можно использовать старый инструмент с изношенным пильным полотном.

Наиболее популярный вариант – пила Дружба, которая отличается простейшим устройством с минимальным количеством узлов и составляющих. Из недостатков можно выделить большой вес агрегата (12 кг.) и низкий уровень безопасности. Кроме того, эта техника маломощная 1 кВт и уже далеко не соответствует требованиям сегодняшнего дня – морально устарела даже для создания снегохода из бензопилы.

Если рассматривать Урал, то это более подходящая модификация, поскольку изначально разрабатывалась как мощная машина для валки леса. Поэтому по техническим параметрам Урал вполне соответствует предполагаемым нагрузкам на аэросани. При почти одинаковом весе с Дружбой, пила Урал гораздо мощнее – 3,7 кВт.

Самодельный снегоход из бензопилы Штиль, Хускварна — очень подходящие варианты, учитывая достаточную мощность 1,5 -3,0 кВт при малом весе 4 кг и современное исполнение инструментов.

Стойки

На следующем этапе к лонжерону необходимо приварить 3 стойки, выполненные из стального уголка. Наиболее оптимальным вариантом послужат уголки размером 30 х 30 мм. Их также необходимо соединить стальными поперечинами. Так конструкция будет образовывать небольшой портал. Между передней его частью и серединой с правой стороны сделайте площадку – приварите стальной лист в 2 мм. После этого сюда поместите редуктор бензопилы и промежуточный вал цепной передачи.

В месте между задним порталом и средней его частью можно установить ящик. Зачем? Он будет служить опорой для сиденья, которое необходимо приварить туда на финальном этапе.

Передняя часть рамы должна соединиться с траверсой переднего моста. В качестве балки можно использовать обычную водопроводную трубу с диаметром не менее 30 мм.

К концам данной трубы приварите втулки рулевых лыж. Посередине балки прикрепите стойку, которая будет служить моторным подрамником. Все эти детали также необходимо сделать из трубы, причем в местах соединений на стойках и балке следует дополнительно приварить косынки со стального листа в 2 мм. Так конструкция станет прочной и, соответственно, надежной.

Какая бензопила для этих целей подойдет?

Для того, чтобы самостоятельно сделать снегоход из бензопилы потребуется, собственно, пила. Марку и модель можно брать любые, которые есть в наличии. Умельцы рекомендуют использовать пилу «Дружба», «Урал» или «Штиль», так как они наиболее подходят по техническим характеристикам и отличаются качеством двигателей.

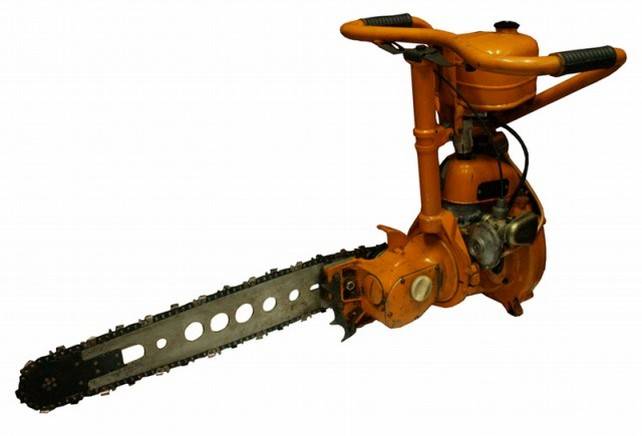

Дружба

Достоинством пилы «Дружба» является простота конструкции и поэтому ее очень удобно разбирать. К тому же, в инструменте нет лишних наворотов, которыми могут похвастаться современные пилы и которые только мешают при сборке снегохода. Но есть и недостатки – советская пила имеет большой вес и морально устарела.

Ее технические характеристики следующие:

мощность – 1 кВт;
вес — до 12 кг;
двигатель (двухтактный);
длина шины – 45 см;
топливо (бензин).

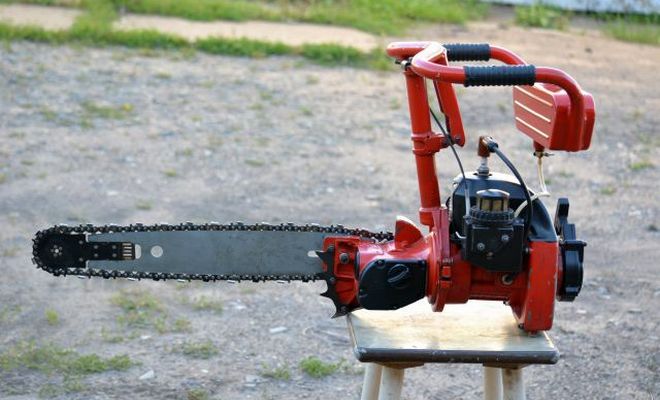

Отличные технические качества профессиональной пилы «Урал» как нельзя лучше подходят для создания на ее базе самодельного снегохода. Механизм отличается мощностью и производительностью, к тому же адаптирован для использования в условиях холодов.

двигатель (бензиновый, двухтактный, одноцилиндровый);
мощность – 3,68 кВт;
вес – 11,7 кг;
параметры – 46 х 88 х 46 см.

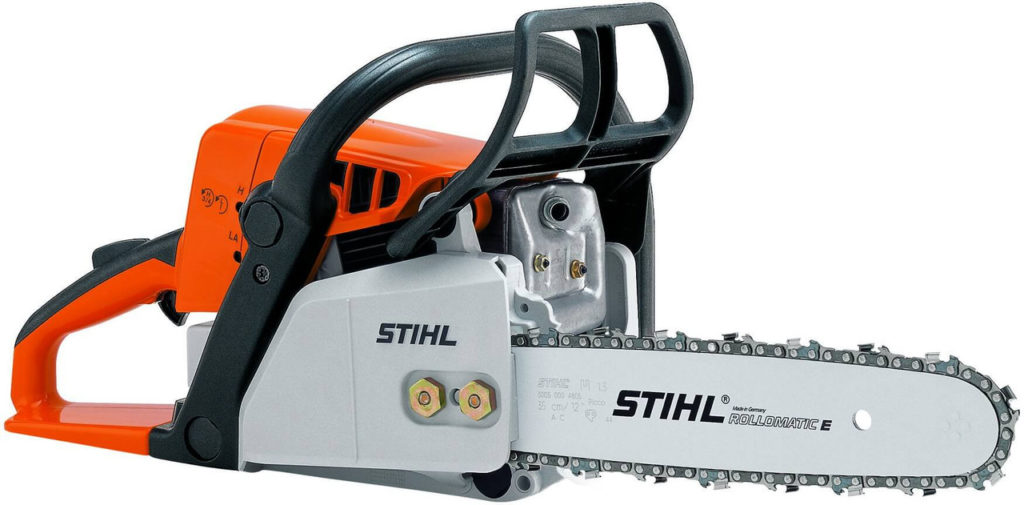

Штиль

Бензопила «Штиль» также обладает достаточными характеристиками для использования ее в самодельной конструкции снегоката. Самое главное, что мощности бензопилы хватит, чтобы запустить снегоход. К тому же штилевский двигатель отличается тихой работой, что придаст передвижению дополнительный комфорт.

Какие нужны навыки

Особых навыков для сборки самодельного снегохода не надо, но уметь работать со сваркой и иметь сварочный аппарат желательно. Для использования приведенных схем и чертежей, желательно уметь в них разбираться.

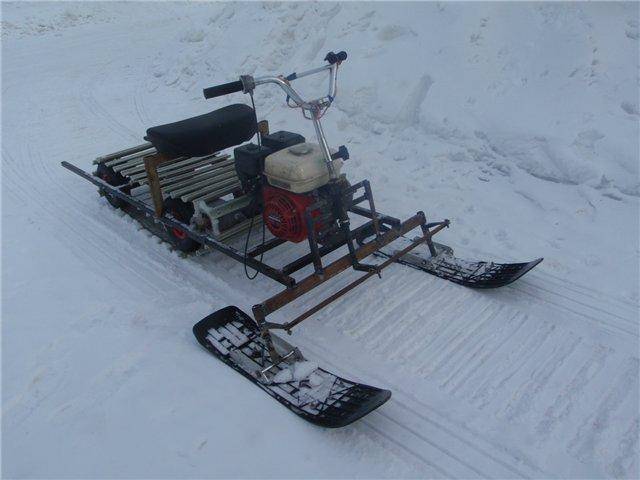

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

одногусеничная (2 лыжи спереди, 1 гусеница сзади);
двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

Двигатель.
Система питания.
Система впрыска масла.
Трансмиссия.
Ходовая часть.
Рулевое управление.
Корпус.
Электрическое оборудование.

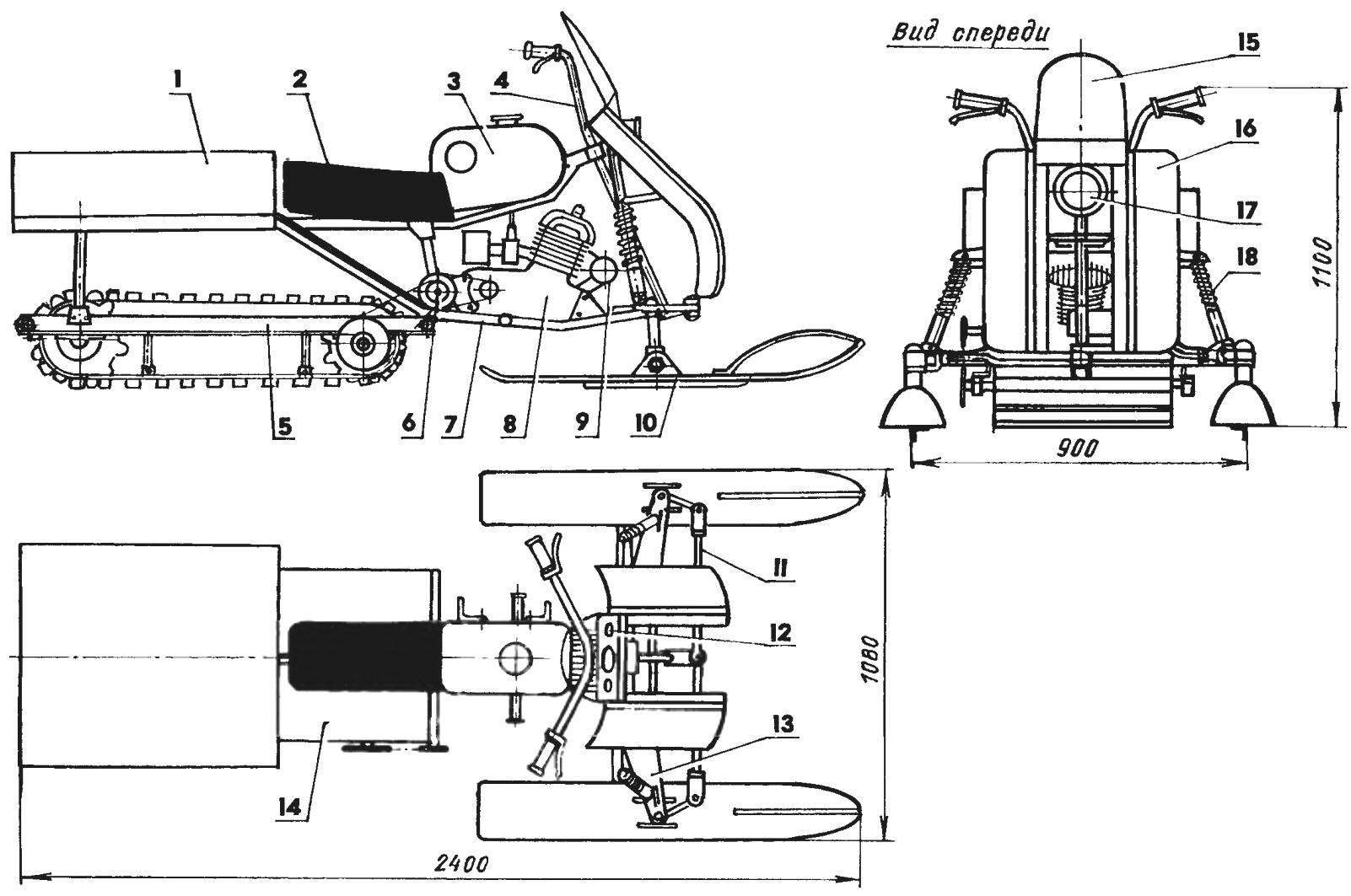

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

способность работать при низких температурах;
высокая экологичность.

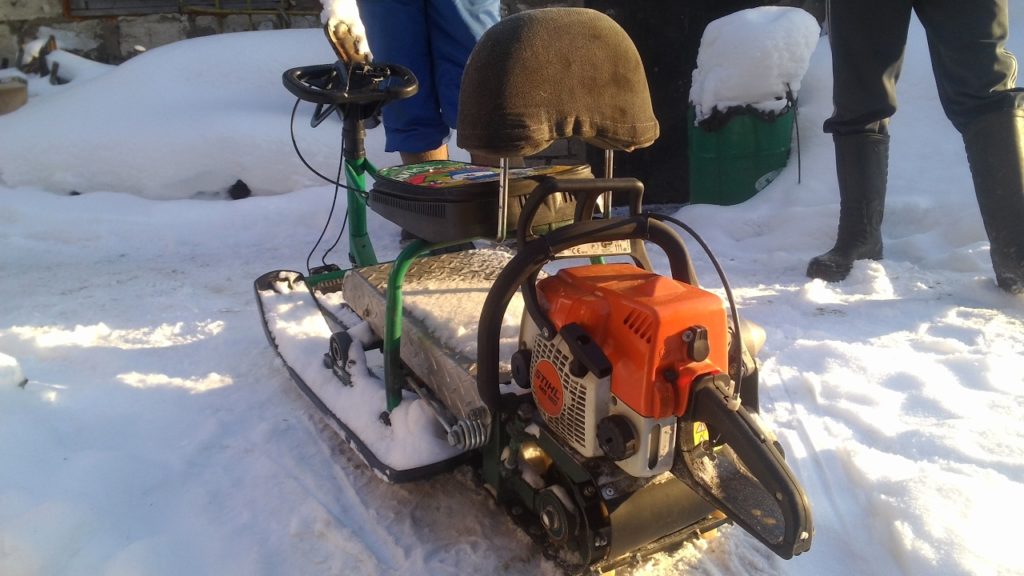

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Самодельный снегоход из бензопилы

Снегоход с двигателем от бензопилы «Урал», от парней канала «KREOSAN»:

пошаговые фото и описание постройки снегохода своими руками.

Если у Вас завалялась старая бензопила, её можно использовать для изготовления весьма полезных самоделок,

как вариант можно построить отличный снегоход для зимних покатушек!

Конструкция самоделки не сложная, можно сделать своими руками практически из металлолома.

Далее подробное описание изготовления.

Самодельный снегоход изготовлен на велосипедной раме, двигатель использовался от бензопилы, задняя ось с парой колёс низкого давления, спереди — лыжа.
