ВАЗ 2106-2114 – сравниваем замки зажигания у разных моделей

Автомобиль ВАЗ 2106 и его замок зажигания

Узел для системы зажигания авто

Иногда при эксплуатации отечественного автомобиля ВАЗ возникает такая ситуация: садишься в машину, вставляешь ключ в замок зажигания, проворачиваешь ключ до позиции I, а лампочки индикаторов на приборном табло не загораются. Если не замечаешь этого и пытаешься завести мотор, стартер не крутит и даже не щелкает. Опытные водители в таких случаях сразу проверяют исправность замка.

Замок зажигания ВАЗ классики состоит из двух частей: механической (секретки), в которую вставляется ключ, и контактной группы, к которой подключаются провода. Механическая часть неразделима с корпусом, и в случае выхода ее из строя необходимо менять замок. Контактная группа съемная, она вставляется в заднюю часть устройства и крепится при помощи пружинного кольца. Благодаря простоте конструкции замок зажигания автомобиля ВАЗ 2106 ломается крайне редко, почти так же редко, как двигатель или коробка переключения передач.

Существует всего лишь одна неисправность, из-за которой может потребоваться замена замка зажигания ВАЗ классики в сборе — поломка в механизме секретной части. Выполнить операцию по замене устройства можно своими руками даже в чистом поле за 10 минут.

Снятие неисправного устройства

Для снятия замка зажигания ВАЗ 2106 необходимы следующие инструменты:

• плюсовая отвертка;
• шлицевая отвертка;
• шило.

Замена узла зажигания

При отсутствии шила для демонтажа устройства можно использовать длинный тонкий гвоздь сечением 1,5-2 мм с широкой шляпкой либо отвертку для откручивания маленьких шурупов из корпуса мобильных телефонов.

Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи

Несмотря на то, что ток напряжением в 12 вольт практически безвреден для здоровья взрослого человека, при снятии устройства можно нечаянно замкнуть провода, что, в свою очередь, может привести к выходу из строя важного электрического оборудования автомобиля

Пошаговая инструкция:

1. Для начала вставить ключ в выключатель зажигания и повернуть его на 90 градусов, в положение «0». Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.
2. Далее необходимо снять пластиковый кожух рулевой колонки. Для этого последовательно открутить 5 винтов, соединяющих между собой нижнюю и верхнюю части кожуха.
3. Затем аккуратно приподнять верхнюю часть кожуха рулевой колонки и вытянуть ее вверх. После этого убрать обе части кожуха в сторону.

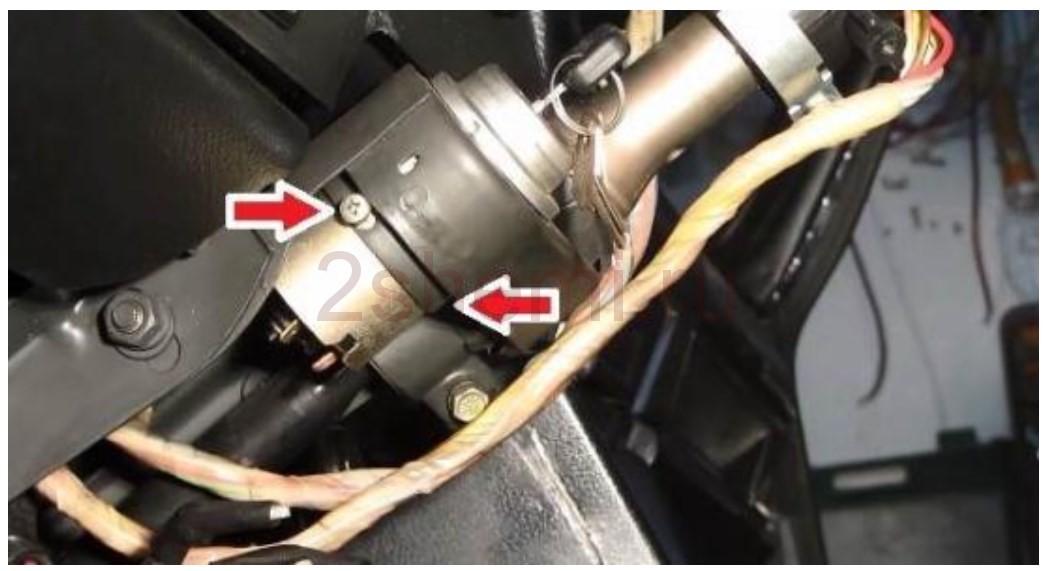

4. Далее найти и открутить винты, крепящие само устройство. Их два, они расположены снизу выключателя, справа и слева.
5. Затем отцепить провода от контактов выключателя зажигания.
6. Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор.

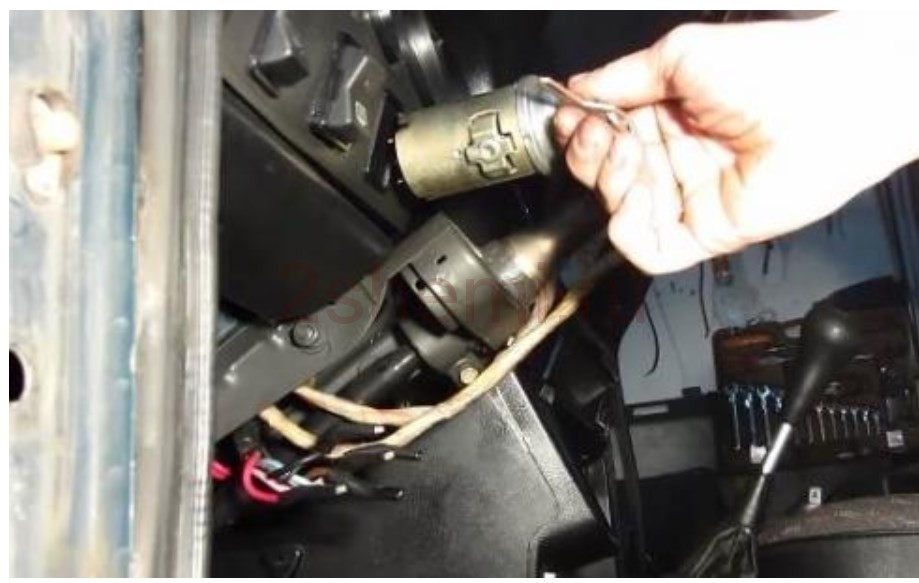

7. После этого можно вынимать устройство из кронштейна, поддев его шлицевой отверткой.

Если, несмотря на все приложенные усилия, выключатель «отказывается» вылезать из кронштейна, значит, фиксатор не дожат до конца. Нужно нажать на фиксатор шилом, а затем немного поводить ключом влево и вправо, не проворачивая его. Фиксатор сожмется до конца, и останется только вытащить выключатель.

Замена контактной группы и установка замка зажигания

Часто причина неисправности замка зажигания заключается в подгорании контактной группы. Замена контактной группы осуществляется очень легко. Достаточно снять при помощи шлицевой отвертки пружинное кольцо, и контактная группа вывалится сама. После этого нужно вставить новую деталь в корпус устройства таким образом, чтобы паз контактной группы точно наделся на шток секретной части, и закрепить ее в корпусе устройства пружинным кольцом. После этого можно устанавливать выключатель зажигания на место.

Алгоритм установки:

1. Сначала нужно вставить ключ в замок и провернуть его в положение «0».
2. Нажать на фиксатор и вставить выключатель в кронштейн.
3. Затем следует правильно подключить провода.
4. Установить кожух на рулевую колонку, скрепить верхнюю и нижнюю части кожуха винтами.

Где необходимо крепить провода

Самое сложное в установке выключателя — это подключение замка зажигания к проводке. Везет тем владельцам ВАЗ 2106, у которых провода к выключателю подключаются через специальную колодку. Такую колодку можно подсоединить и с закрытыми глазами.

Если в вашей машине нет специальной колодки, правильно подсоединить провода к выключателю поможет цветная схема подключения электропроводки.

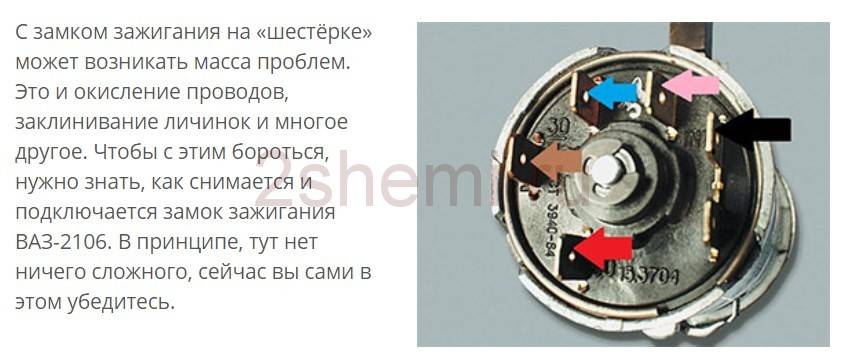

Цвету стрелок, изображенных на схеме, соответствует цвет проводов. Следует учитывать, что в проводке старых машин вместо розового провода может быть оранжевый. Удачи в ремонте!

Схема замка зажигания ВАЗ-2110

Когда ломается или начинает барахлить замок зажигания, то это увеличивает риски опозданий или даже делаем невозможной поездку на таком транспорте. Больше шансов попасть в подобную проблемную ситуацию у владельцев отечественных машин с большим пробегом, например, собственников «десяток». Провести замену вышедшего из строя узла поможет схема замка зажигания ВАЗ-2110.

Особенности конструкции

Прежде чем проводить ремонтные работы, необходимо учитывать базовые факторы, связанные с работоспособностью пускового механизма. Они помогут минимизировать возможные ошибки и правильно понимать принцип его работы:

• замок зажигания в автомобиле представляет собой базовый модуль, помогающий запустить водителю работу двигателя из салона;
• внутри конструкторами предусмотрена противоугонная система, без которой легковушка станет доступной добычей для злоумышленников;
• в механизме узла предусмотрено блокирование повторного включения стартера, но при этом не отключается запущенное зажигание;
• изъятие ключа наружу возможно лишь при переходе секрета в «нулевое» положение, в котором защитный штифт переходит в рабочую позицию, блокируя авто от угона;
• при провороте в «первую» позицию из «нулевой» запирающий штифт скрывается, и одновременно происходит замыкание первичных контактов;
• заведенная машина питает электропотребителей от бортовой сети, что позволяет водителю запускать своевременно головные световые приборы, салонное отопление, поворотники, электростеклоподъемники, приборную панель и пр.;
• после перехода во «второе» положение происходит замыкание еще одной группы контактов, при этом получается возможность подачи напряжения на реле стартера, чтобы запустить в работу ДВС.

Установленный в салоне замок зажигания ВАЗ-2110, схема подключения проводов которого представлена на странице, используется на нескольких моделях ВАЗовских машин. Это делает его универсальным и востребованным среди автомобилистов, поэтому его легко купить практически в любом автомагазине.

Необходимость в замене

Сменить замок в салоне авто сможет каждый, кто увлекается ремонтами своей «десятки». Необходимость в такой операции возникает индивидуально. Например, была совершена попытка угона авто, что сказалось на целостности узла. Иногда достаточно провести замену личинки и контактной группы, так как обычно весь блок кроме этих деталей остается невредимым.

Автомобилист может утерять комплект ключей вместе брелоком. Если таковой был в единственном экземпляре, то придется проводить полную замену узла. Вряд ли удастся найти мастера, который сделает качественный слепок и из заготовки смастерит новый профиль. Тем более, повышается риск угона, так как у постороннего человека может оказаться доступ к запуску вашей машины.

Заняться заменой придется тем водителям, у которых возникают проблемы со сработкой контактов или работоспособностью контактной группы в целом. Для тестирования электроники откидываем минусовой контакт от АКБ, избавляемся от кожуха с колонки и мониторим проводку на наличие напряжения. Для этого поэтапно переводим ключ из первого, во второе и третье положение, наблюдая за показаниями омметра. Когда тестер показывает нули, то это свидетельство необходимости замены узла.

Установить новый замок на свое авто некоторые автовладельцы желают не только по причине износа либо поломки старого, но и при желании вмонтировать новинку с современными опциями, например, с локальной подсветкой вокруг рабочего отверстия. Водителям, желающим тестировать контактную группу, рекомендуем не забывать обязательно отключать минусовой контакт батареи, так как в противном случае может быть спровоцировано короткое замыкание. В результате это может создать большой материальный ущерб.

Как подобраться к механизму

Для вазовской классики конструкция замков и механизмов передних и задних дверей практически одинакова. Единственное отличие ― привод запорной части для задней двери имеет дополнительные элементы, коррекция которых занимает дольше времени, чем при регулировке передних дверей.

Для демонтажа с задней двери ВАЗ потребуется крестовая и плоская отвертка, ключ на 8. Стекло необходимо поднять. Порядок демонтажа по шагам после снятия дверной карты:

1. Открутить кнопку блокиратора.
2. Вывернуть гайку крепежа кронштейна замочной тяги, снять шайбу.
3. Отвернуть три винта крепежа, снять кронштейн.
4. Кронштейн выводится с дверной полости вместе с тягами. Для удобства необходимо слегка согнуть металлический кожух передней тяги, привод под прямым углом не перегибать.
5. Снять со своего места запирающий элемент, отстегнуть держатель тяги внутренней ручки, вынуть ручку и привод.
6. Поддев отверткой, отсоединить шарнир продольного привода от замочного механизма.
7. Снять стопорное кольцо, отсоединить продольный привод от кронштейна тяги блокиратора.

Установка замка проводится в обратном порядке.

Регулировать правильное положение механизмов удобнее при не до конца затянутых болтах.

Оригинальные патентованные замки на Жигули нельзя смазывать маслом, силиконовыми смазками и пр. Грязь с механизма удаляется техническим бензином. Узел разбирается, детали прополаскиваются, высушиваются. При сборке механизма кулачки смазываются составами с чешуйчатым графитом.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Источник

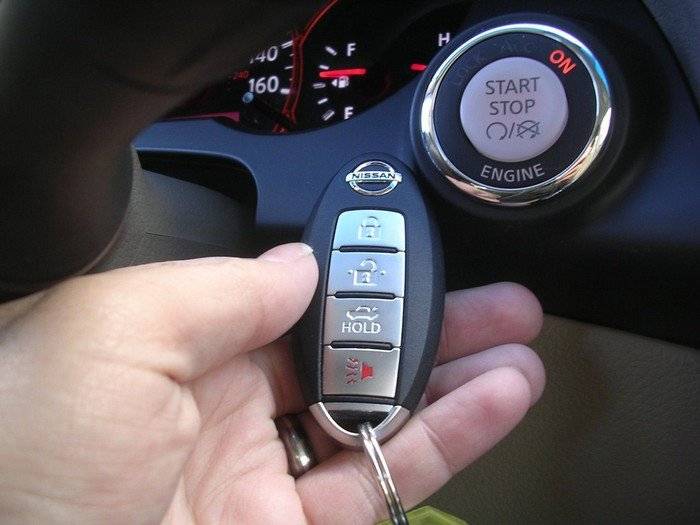

Достоинства и недостатки устройства

Вначале перечислим плюсы механизма «старт/стоп»:

• водителю больше не нужно пользоваться ключом зажигания каждый раз, когда надо запустить двигатель. Всё, что требуется — простое нажатие;
• смонтировать «старт/стоп» можно где угодно. А значит, автомобиль станет немного комфортнее;

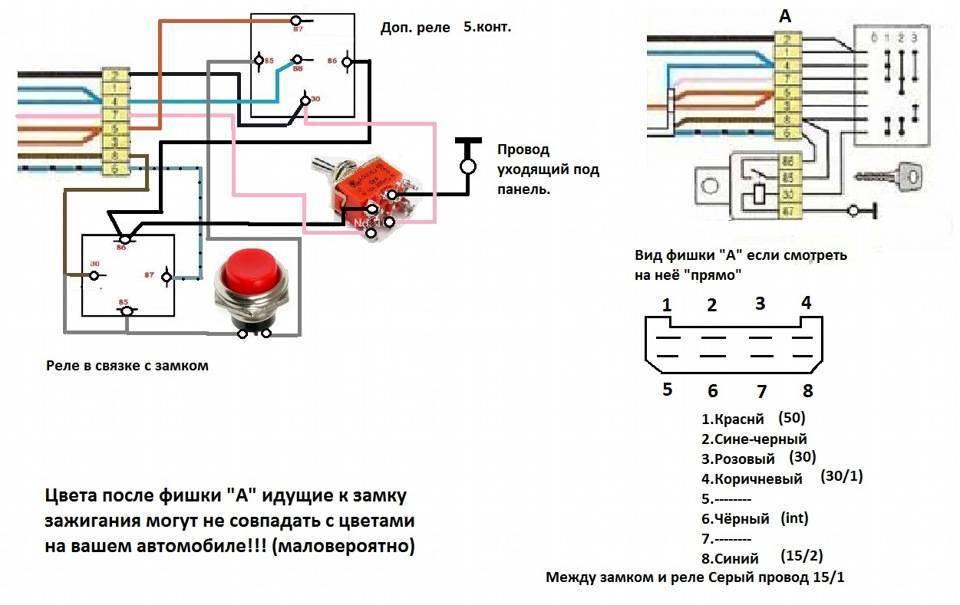

• существуют специальные схемы, в которых кнопка «старт/стоп» связывается с иммобилайзером или с системой сигнализации, что является дополнительной мерой безопасности, препятствующей угону машины;

если водитель выходит из машины ненадолго, он может закрыть машину, просто нажав кнопку на двери. В таких ситуациях нет особой необходимости ставить машину на сигнализацию, следовательно, налицо небольшая экономия времени.

Но без минусов тоже не обошлось:

• для запуска двигателя водитель должен обязательно сидеть в машине и жать на тормоза. Привыкнуть к этой особенности запуска мотора бывает непросто, особенно автолюбителям-новичкам;
• если водитель решит поставить на машину с кнопкой сигнализацию с функцией автозапуска (для прогрева машины зимой, например), то с этим могут возникнуть проблемы, которые, к счастью, решаемы. Просто водителю надо будет иметь при себе пару брелоков. Один из них придётся отдать установщикам сигнализации, чтобы они его разобрали, вынули микросхему и поставили её в машину. После этого ток будет подаваться только в момент старта двигателя. Но за всё это автовладельцу придётся серьёзно доплачивать мастерам;
• если на машине уже установлена кнопка, а сигнализации ещё нет, то её установка обойдётся водителю дороже, иногда — в два раза.

Устройство замка передней двери

Автомобильные замки устанавливаются в дверную полость и фиксируются двумя винтами, с механизмом открывания запирающий элемент связан тягами. Для уменьшения шума при открытии и закрытии на храповики устанавливаются пластиковые покрытия высокой плотности, снижающей износ контактной поверхности во время работы. В конструкции присутствуют:

• корпус фиксатора;
• пружина сухаря, сухарь;
• ротор;
• выключатель;
• тяги: блокиратора, внутреннего привода, выключателя;
• наружная ручка;
• рычаги: внутреннего привода, блокиратора, наружного привода;
• кнопка блокировки;
• храповик;
• валик выключателя, центральный валик.

Большое распространение получили цилиндрические замки или личинки. Для передних дверей замки можно объединить общей схемой под ключ зажигания.

Замена замка зажигания на ВАЗ-2112

Замена всего узла займёт от силы час-полтора, а цена нового замка зажигания на ВАЗ-2112 в пределах 1 000 рублей.

Иногда можно сэкономить и поменять только контактную группу. Тогда замена своими руками и покупка отдельно контактной группы обойдётся в триста рублей от силы.

Снятие

О причинах поломки замка и возможных неисправностях можно говорить долго, но если стоит задача снять замок, то это можно сделать за полчаса, если следовать довольно простому алгоритму действий, но для начала стоит прислушаться к простому совету:

любые работы с электричеством требуют обязательного отключения аккумулятора. Первое правило безопасности — снять минусовую клемму с АКБ или же отключить тумблер массы, если таковой есть.

Только после этого можно приступать к работе. И ещё — очень не помешает организовать приличное освещение. Работа в районе рулевой колонки всегда связана с теснотой и недостатком света. Потратив несколько минут на организацию хорошего освещения, мы сэкономим кучу времени и нервов во время работы.

Кроме штатного набора ключей и отвёрток в работе пригодится молоток и зубило. Лучше найти два молотка для компенсации ударного усилия, а пока снимаем замок в таком порядке:

1. Для доступа к замку зажигания будет необходимо снять декоративный пластиковый кожух, а делать это удобнее при опущенной до упора рулевой колонке. Рычаг механизма регулировки находится прямо под рулём.
2. Теперь можно снимать кожух, а для этого нужна отвёртка с крестовым шлицом. Выкручиваем все саморезы, аккуратно демонтируем пластиковый кожух.
3. После удаления кожуха открывается доступ к проводке. В первую очередь нужно отключить контактную колодку контактной группы замка зажигания.
4. С целью защиты от угона, сам корпус замка крепится к рулевому валу стальным хомутом. При установке, как правило, болты обламываются, поэтому по-человечески их открутить не получится. Вот для этого нам и понадобится молоток и зубило. Замок прикручен не болтами, а шпильками. Скорее всего это сделано в противоугонных целях. И, если Ваш новый замок оснащен именно болтами, то не пугайтесь, современные угонщики просто проворачивают личинку.
5. Теперь придётся попадать острым зубилом прямо по шляпкам болтов, причём наносить удары нужно по направлению против часовой стрелки. Лучше, если в этот момент помощник поддержит второй молоток с противоположной стороны рулевого вала. Таким образом удастся избежать лишних вибраций и лишней ненужной нагрузки на рулевую колонку.
6. После нескольких ударов зубилом болты должны поддаться и начать выкручиваться. Теперь их можно подцепить плоскогубцами, круглогубцами или подобным инструментом.
7. Как только болты выкручены, замок зажигания в сборе можно снимать с рулевой колонки для ремонта, диагностики или полной замены.

Установка нового замка зажигания

Независимо от того, ставим мы новый замок или же отремонтированный старый, придётся покупать четыре хитрых болта со срывающимися головками.

Конечно, можно установить и простые болты, но так мы значительно упростим жизнь угонщику, если он позарится на наш автомобиль. Если мы установим правильные одноразовые болты, то просто так открутить замок у него не получится, вспомните, сколько шума мы наделали, пока выбивали болты.

В остальном процесс установки нового замка зажигания на автомобили ВАЗ десятого семейства достаточно прост:

1. Устанавливаем корпус замка с контактной группой в сборе на рулевой вал и прижимаем его планкой. Наживляем болты.
2. Накидным ключом или головкой с воротком закручиваем болты до упора.
3. Перед тем, как отламывать головки, необходимо отрегулировать положение рулевого колеса так, чтобы рулевой вал фиксировался в положении ключа в замке против метки «I». Если этого не происходит, руль вращается свободно и вал не блокируется, необходимо выставить замок таким образом, чтобы защёлка зашла в паз на валу.
4. После окончательного закрепления на валу головки должны отломаться. По крайней мере, этого нужно от них добиться.
5. Ещё раз проверяем работоспособность механизма блокировки, подсоединяем контактную колодку, подключаем минусовую клемму АКБ и проверяем работоспособность замка зажигания в сборе. Если все в порядке, можно устанавливать декоративный кожух.

17.31. Регулировка двери

Зазоры по периметру двери должны быть одинаковыми. Для регулировки по высоте ослабляем затяжку винтов обеих петель и перемещаем дверь по вертикали. Удерживая ее в требуемом положении, заворачиваем винты крестообразной отверткой. Прикрываем дверь и проверяем ее положение в проеме. При необходимости повторяем регулировку. Наружная поверхность двери не должна быть утоплена или выступать относительно соседних двери и крыла. Если необходимо выдвинуть или «утопить» верхнюю часть двери, ослабляем затяжку трех винтов верхней петли и выдвигаем на себя, либо утапливаем верхнюю часть двери. Заворачиваем винты отверткой, закрываем дверь и проверяем совпадение наружных поверхностей дверей и крыла. Таким же образом регулируем нижнюю часть двери. После регулировки окончательно затягиваем винты ударной крестообразной отверткой.

При необходимости дверь можно снять не разбирая. Для этого выполняем операции, указанные на фото 1 и 4.

Как установить замок зажигания?

Выполняя монтаж устройства, важно правильно подключить и подсоединить все контактные компоненты изделия. Перед подключением производится установка замка

Что понадобится?

Чтобы подключать и соединять все компоненты устройства, потребуется тот же инструмент, который применялся для отключения. Процедура будет выполняться практически в обратной последовательности.

Распиновка (схема) замка зажигания ВАЗ 2106

Чтобы правильно выполнить схему подключения проводов замка зажигания ВАЗ 2106, требуется разобраться с распиновкой устройства:

1. Положение 0 — контактные элементы под номерами 30 и 30/1. Компоненты предназначены для отключения системы питания. Когда ключ попадает в это положение, система активирует аварийный режим функционирования.
2. Режим I — контактные компоненты 30/1-15, а также 30-INT. Используются для активации осветительных приборов как наружных, так и внутренних, а также ряда других устройств. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы.
3. Положение II. Это контактные элементы 30/1-15, 30-INT, а также 30-50. При повороте ключа в такое положение все приборы, включенные в режиме I, остаются активированными. Исключением является генераторная установка, контрольная панель и система зажигания. Производится активация стартерной цепи, что приводит к пуску силовой установки.
4. Положение III. Это стояночный режим, при нем активируются только контактные компоненты 30-INT, а также 30/1. Стартерная электроцепь отключается. Включенными остаются только осветительная система, стеклоочистители, электродвигатель омывательной системы и охладительный узел.

Отдельно следует рассказать о классификации по цветам:

• 30 — розовый контакт;
• INT — контакт черного цвета, предназначен для подсоединения габаритных огней и внешнего освещения;
• 30/1 — коричневый контакт;
• 50 — красный контакт, применяется для запуска стартерного устройства;
• 15 — контактный элемент синего цвета, имеет черную полосу.

Канал Ремонт и обслуживание авто рассказал о нюансах подключения замка зажигания и представил наглядную схему изделия.

Пошаговые этапы

Алгоритм установки устройства:

1. Ключ вставляется в отверстие на замке и проворачивается в режим 0.
2. Нажимается фиксатор, а затем устройство монтируется в кронштейн.
3. Следующим этапом будет подсоединение электроцепей. Если автомобиль оборудован фишкой, то процедура подключения не вызовет сложностей. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. Для этого клеммный разъем монтируется так, чтобы один из контактов двойного вида был установлен справа и располагался вертикально. К верхней составляющей группе подключается черный кабель.
4. Затем работа производится по часовому направлению движения. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Нижняя часть должна остаться нетронутой.
5. Когда контактные элементы будут подключены, производится монтаж пластикового кожуха на колонке. Верхняя и нижняя пластиковые составляющие фиксируются друг к другу посредством болтов.

Контроль работоспособности зажигания

Результаты настройки зажигания необходимо протестировать в процессе движения машины. Перед этим предварительно прогрейте двигатель и после разгона 45-50 км/час, включив 4-ю передачу, энергично нажмите педаль «газа». При правильной регулировке зажигания в этот момент должны кратковременно (1-2 сек) появиться и сразу исчезнуть характерные хлопки в результате детонации с последующим энергичным набором скорости. Если это не произошло, проверните корпус трамблёра на 1 позицию против часовой стрелки. Когда детонация продолжается более 2 секунд, корпус необходимо провернуть по часовой стрелке на 1 деление.

Устанавливается трамблер ВАЗ-2106 на левой стороне двигателя, привод происходит от шестерни масляного насоса. Этот прибор предназначен для коммутации высокого напряжения, создаваемого катушкой зажигания. За время выпуска «шестерок» трамблеры изменились существенно — прошли эволюцию от контактных до бесконтактных. На последние автомобили ВАЗ-2106, которые до 2006 года производились на конвейерах ИЖ-Авто, уже ставились инжекторные системы. В них нет трамблера, его функции полностью передали электронному «мозгу».

Как ремонтировать автомобиль

Замок зажигания в некоторых источниках называют как выключатель зажигания.

Причины замены замка зажигания на автомобиле ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114 :

· Поломался секрет замка зажигания (заклинивает ключ замка зажигания при повороте, ключ проворачивается с трудом или не проворачивается вообще). В этом случае некоторые мастера советуют взбрызнуть WD-40 , но, как правило, это не дает особого результата, а если дает, то временный результат, тогда остается только заменить замок зажигания. Хотя бывают и исключения.

· Сгорела контактная группа (имеются ввиду контакты на фишке, случается, что они подгорают) В этом случае появляются трудности с запуском стартера.

Как проверить контактную группу замка зажигания?

Проверку такого рода лучше осуществлять с помощником. Для проверки контактной группы замка зажигания следует воспользоваться «контролькой». Один конец «контрольки» подключаем к минусу АКБ, а второй к втягивающему реле стартера. Ну и как упоминалось раньше в статье – понадобиться помощь друга, чтобы он провернул ключ зажигания до упора. А вы в это время следите за лампой «контрольки», которая должна загореться. Если лампа не загорается, следовательно, не подается команда с замка зажигания. Это говорит о том, что надо заменить контактную группу, но многие автомобилисты предпочитают замену замка зажигания в сборе.

Но, не важно, поломался у вас замок зажигания или его контактная группа, снимать замок зажигания вам все равно придется. Инструмент для снятия замка зажигания :. Инструмент для снятия замка зажигания :

Инструмент для снятия замка зажигания :

· Отвертки (крестовая и маленькая) ;

На удивление это весь инструмент, который понадобиться для замены замка зажигания на автомобиле ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114.

Какой замок зажигания купить?

Каждый автомобилист задумывается перед покупкой запчастей о их качестве. Качество замка зажигания зависит от производителя. Если вам надо купить замок зажигания я могу посоветовать ведущих производителей ДААЗ, компания Авто-Гарант. Короче идем на авторынок и спрашиваем у продавца замок зажигания или контактную группу российского производства. Не «ведитесь» на дешевый товар, лучше переплатить 10 рублей, чем потом мучатся.

Как заменить замок зажигания на автомобиле ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114.

· Снять минусовую клемму с АКБ ;

· Фиксируем ключ зажигания в нулевом положении.

· Снимаем кожух рулевой колонки (открутив 5 винтов).

· Снимаем замок зажигания (открутив 2 винта крепления).

· Тоненькой отверткой прижимаем фиксатор и вытаскиваем замок зажигания к себе.

· Вынимаем фишку и провода из замка зажигания.

· Меняем замок на новый, переставляем провода на новый замок зажигания.

Как заменить контактную группу замка зажигания на автомобиле ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114.

Проделываем те же операции, как и при замене замка зажигания, только после его снятия поддеть стопорное кольцо и изъять контактную группу и шток на секрете замка зажигания.

После этого достаточно просто подключить правильно провода к замку зажигания с помощью схемы подключения замка зажигания ВАЗ.

После этого, остается только правильно подключить провода к замку зажигания.

Схема подключения замка зажигания автомобилей ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114.

Подведем итог

Кто-то поддерживает двухконтурные системы, а кто-то оценивает их весьма критически. Данная система может работать в качестве среднего варианта между другими устройствами, представленными на рынке. По большей части, она используется для того, чтобы усовершенствовать имеющийся мотор. И в качестве альтернативы двигателям, которые работают на инжекторах. Со временем именно двухконтурные приспособления становятся всё более надёжными и качественными. При повышенной степени сжатия они тоже станут неплохим вариантом, способным обеспечить высокую эффективность в любых условиях.
