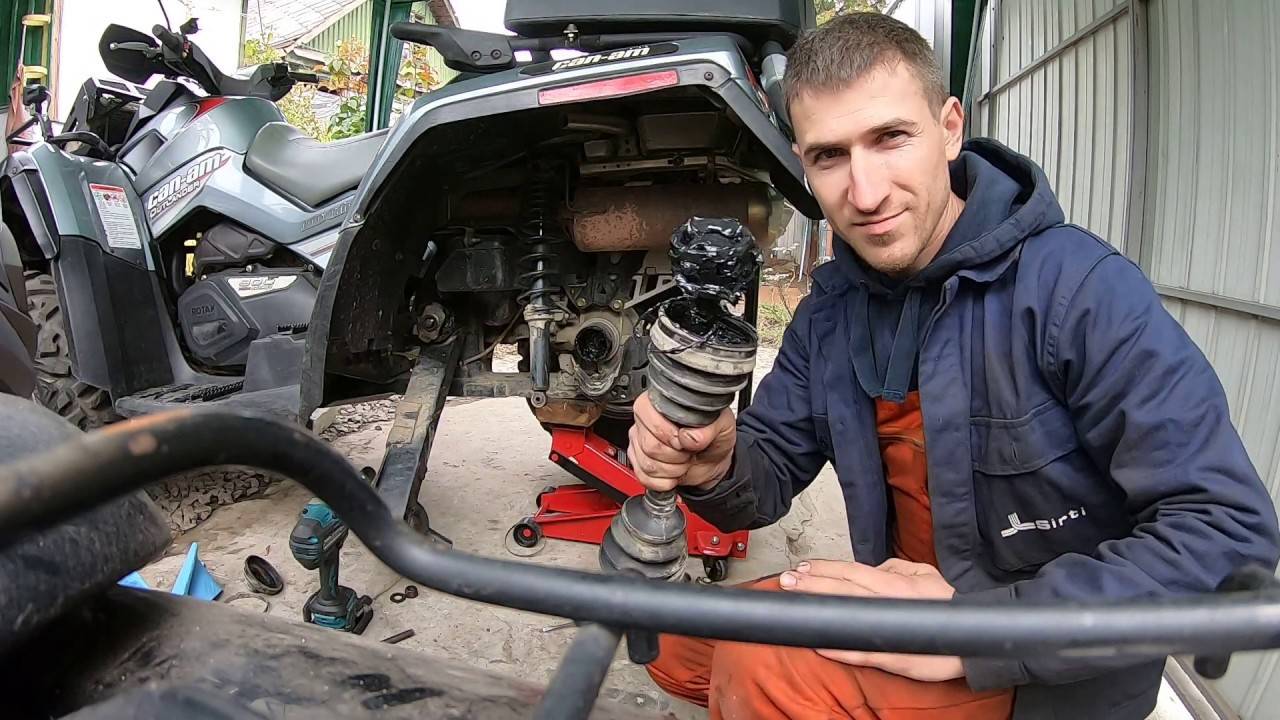

Замена внутреннего ШРУСа на квадроцикле CFMOTO

Замена привода на Рено

Рекомендуем обзавестись достаточным количеством ветоши, поскольку ремонтный процесс предполагает контакт с внутренними полостями ШРУС (то есть со смазкой). Итак, меняем левый привод и правый привод.

Ослабеваем центральную ступичную гайку и колесный крепеж.
Вывешиваем автомобиль Renault Logan и удаляем колесо.
Для повышения удобства действий отсоединяем поперечный рычаг от поворотной цапфы.
Теперь, потянув кулак на себя, вынимаем ШРУС в сборе с полуосью из посадочного места в ступице.
Переходим к сливу масла из трансмиссионного агрегата. Здесь появляется отличная возможность заменить смазку в коробке, чем и рекомендуем воспользоваться.
Путем отстежки соответствующей защелки на внутреннем шарнире производим полное освобождение вала привода, после чего его можно извлекать наружу.
Теперь полуось устанавливаем в тиски и демонтируем хомуты, которыми удерживаются пыльники на внешнем и внутреннем шарнирах.
Для демонтажа наружного ШРУС производим несколько аккуратных ударов по корпусу шарнира. Избегаем ударов по сепаратору, дабы его не разрушить.
Для того чтобы снять внутренний шарнир понадобится приспособление для съема стопорного кольца. Удаляем кольцо и производим аналогичные удары с помощью того же молотка.
Подготовив новые шарниры к замене, набиваем в них смазку в достаточном количестве.
Производим установку внутреннего ШРУС, предварительно надев на полуось пыльник. Устанавливаем стопорное кольцо.
Монтаж наружного шарнира осуществляем посредством ударов молотком, которые следует прикладывать к торцевой части ШРУС. Процедуру производим до момента фиксации стопорного кольца.
Пыльники подлежат креплению с помощью новых хомутов.
По завершении установки хомутов можно приступать к монтажу собранной полуоси.
Далее производим заливку смазки в трансмиссионный агрегат.

Замена правого привода и замена левого привода вала на другой стороне авто Renault Logan практически ничем не отличаются от рассмотренной здесь процедуры.

Замена внешнего ШРУС

Поскольку на всех авто внешний ШРУС – шариковый, то дальнейшая последовательность работ практически одинакова для любой модели, за исключением некоторых незначительных нюансов. Рассматривать же демонтаж узла и его замену будем на модели ВАЗ-2110.

Примечательно, что ШРУСы — одни из немногочисленных узлов в конструкции авто, которые не требуют парной замены. То есть, если начал хрустеть какой-то один шарнир, то только его и заменяем, остальные трогать не обязательно.

Из инструментов для проведения работ потребуется:

комплект ключей и набор головок с воротком и штангами (обязательно потребуется головка на 30);
домкрат;
киянка или обычный молоток с деревянной наставкой;
ветоши;
съемник рулевых наконечников.

Из деталей и расходных материалов понадобиться:

новый шарнир;
новая гайка крепления концевика вала;
пыльник;
хомуты (лучше приобретать не ленточные, а с винтовой затяжкой);
смазка «ШРУС-4» или ее аналог (предназначенный для использования в шарнирах равных угловых скоростей);

Далее рассмотрим последовательность разборки, а также укажем некоторые хитрости, которые помогут более оперативно провести работы. Итак:

Автомобиль устанавливаем на смотровую яму, обездвиживаем.
Пока еще все колеса на месте, берем головку на 30, срываем с места и ослабляем гайку крепления вала на ступице. Эта гайка накернена, поэтому открутить ее будет не просто, поскольку потребуется значительное усилие, для чего можно нарастить ключ отрезком трубы. На поддомкраченом же авто со снятым колесом ослабить гайку будет очень сложно.
После ослабления гайки поддомкрачиваем необходимое колесо и снимаем его.
Чтобы стянуть ступицу с концевика вала нужно обеспечить стойке свободное перемещение. Для этого откручиваем крепление шаровой опоры рычага подвески к ступице.
При помощи съемника отсоединяем рулевой наконечник от стойки.
Выкручиваем гайку полностью.
Беремся за тормозной диск и тянем ступицу на себя, чтобы стянуть ее с концевика вала.
После того, как вал выйдет, отводим его в сторону;
При замене внешнего ШРУСа не обязательно полностью снимать приводной вал, то есть вытаскивать внутренний шарнир не надо.
Далее демонтируем сам внешний узел с вала. Для этого ослабляем или перерезаем (перекусываем) хомуты, а затем стягиваем пыльник со ШРУСа (можно его просто перерезать, поскольку он больше не нужен).
Забираемся под авто и при помощи молотка с наставкой сбиваем шарнир с вала. Наносимые удары должны быть небольшой силы, здесь главное – сбить узел со стопорного кольца, а с самих шлицов вала он сойдет и от усилия руки.

После этого производится сборка. Сначала на вал надевается новый пыльник, а затем на его шлицы насаживается новый шарнир. Остается его только посадить, чтобы стопорное кольцо стало в канавку, сделанную во внутренней обойме. Для этого снова используем молоток с наставкой и несильными ударами садим шарнир на место.

Закладываем смазку (не жалеем), натягиваем на кромку внешней обоймы пыльник, после чего резинотехнический элемент нужно немного сжать рукой, чтобы удалить воздух. Остается зафиксировать пыльник на обойме и валу при помощи хомутов.

Собранный вал с новым шарниром устанавливаем в ступицу, наживляем и закручиваем до упора гайку. Далее все собираем обратно – устанавливаем рулевой наконечник, шаровую опору подвески, колесо.

После снятия авто с домкрата затягиваем крепежную гайку ключом с наращенным плечом. Остается только накернить ее, чтобы предотвратить самопроизвольное откручивание.

Методы самостоятельной диагностики

Для достоверной оценки состояния внутренних ШРУСов применяют следующий способ:

На ровной поверхности автомобиль ставится на стояночный тормоз, задние колеса блокируются противооткатными упорами или подсобными предметами.

С помощью домкрата и двух подпорок передок машины вывешивается таким образом, чтобы ведущие колеса не касались земли.

Запускается двигатель, включается первая передача (для АКПП — режим D). Если при медленном вращении передних колес будет периодически слышен резкий металлический треск или хруст, то внутренние ШРУСы неисправны. Именно таким способом определяют состояние внутренних шарниров на станциях технического обслуживания, поднимая автомобиль на подъемнике.

Получить подробное представление о данном способе диагностики можно из следующего видеоматериала:

Дополнительно стоит осмотреть пыльники на предмет повреждений и подтекания смазки, а также проверить люфт конструкции . Для этого следует пошатать привод в разные стороны, не допуская проворачивания полуоси.

Предупреждение! Неисправный внутренний ШРУС может развалиться или выскочить из КПП на высокой скорости и привести к серьезной аварии. Необходимо своевременно проводить диагностику и устранять выявленные дефекты приводов.

Классический вариант работ по устранению неисправности внутренних ШРУСов, который приводится во многих руководствах по эксплуатации и ремонту обладает значительной трудоемкостью:

Как правило, для замены детали необходимо снять переднее колесо, отвинтить крепеж элементов подвески и снять соответствующий приводной вал в сборе с шарнирами равных угловых скоростей. Также эта операция требует предварительно слить трансмиссионное масло из КПП минимум на 1/3 часть от ее общего объема.

В некоторых случаях приходится сбивать шарниры с вала молотком, а иногда для удаления частей развалившегося ШРУСа с полуоси требуется применить фрезу или болгарку.

Для обладателей машин, на которых установлены ШРУСы разборной конструкции, существует альтернативный, более быстрый вариант: Необходимо раскрыть хомуты и сдвинуть пыльник внутреннего ШРУСа на полуось. Затем болты на внутреннем шарнире свинчиваются, в результате чего конструкция удерживается за счет посадки фланца. Выворачивая передние колеса в крайние положения, можно добиться такой ситуации, при которой привод выпадет из КПП самостоятельно. После этого останется только заменить внутренний ШРУС, добавить смазку, установить новый пыльник и собрать конструкцию.

Знание характерных симптомов выхода из строя внутренних ШРУСов и понимание потенциальных причин этой неисправности позволят вовремя обнаружить поломку и принять меры для обеспечения безопасной эксплуатации автомобиля.

Во время движения автомобиля, возникающий шум в гранате может стать знамением ее повреждения. При малейшем наличии нестандартных шумов в данном механизме должна быть обязательно проведена на ваз 2110 замена внутренней гранаты. Данная часть весьма важна, так как износ деталей, их поломка может стать причиной аварийной ситуации. Если необходимость покупать новую гранату не радует автомобилиста перспективой траты денежных средств, гранату можно и не заменять. Для устранения шума, порой, достаточно поменять местами левую и правую деталь. В любом случае, замена внутренней гранаты на ваз 2110 может быть проведена своими силами.

Подготовка к ремонту

Перед началом проведения работ вам нужно подготовить весь комплект запчастей:

Непосредственно ШРУС.
Пыльник ШРУСа.
Два хомута.
Смазку на основе графита.
Гайку ступицы.

Только после этого можно начинать проводить ремонт. Первым делом сливаете из коробки передач масло. Желательно слить все, так будет проще. По факту же достаточно вылить 2/3 от общего объема. В этом случае при вынимании шарнира не прольется масло из отверстий. Устанавливаете под задние колеса упоры. Затем при помощи молотка и подходящей выколотки расконтриваете гайку, выкручиваете ее, поднимаете ремонтируемую сторону и снимаете колесо.

Замена наружного ШРУСа

Срываем болты крепления с колеса и ступичную гайку, выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка).
Домкратим автомобиль и ставим на упор (ни в коем случае не работаем на домкрате) и вывешиваем колесо.
Снимаем колесо.
Откручиваем 2 болта, которые крепят шаровую к поворотному кулаку.
Если не идет используем удлинитель для воротка и WD-40.
Выворачиваем руль в сторону и немного оттягиваем поворотный кулак со стойкой и извлекаем наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком).
Далее демонтируем старый пыльник и хомуты и выкидываем, лучше поставить новые.
Далее необходимо снять сам ШРУС. Если у Вас есть специальное съемное устройство, то используйте его. Если же нет, то сбивать его с места придется молотком.
Проводим удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Установленный шарнир вместе с наружным пыльником ШРУСа закрепляется в ступице. Остается долить слитое перед демонтажем масло в коробку переключения передач. Подобная замена наружного ШРУСа больших сложностей не представляет, и может вполне выполняется самостоятельно. Частично разобранная передняя подвеска после установки нового наружного шарнира восстанавливается.

Замена пыльника наружного ШРУСа

Процесс для большинства легковых переднеприводных автомобилей одинаков. Работы лучше выполнять на смотровой яме. После закупки новых чехлов и (при необходимости) хомутов к ним, подготовьте инструмент:

домкрат, противооткатные упоры и страховочные подставки;
ключи (лучше головки) с воротком в соответствии с вашей моделью авто;
молоток и металлическую щетку для очистки ржавчины;
монтировку;
чистую ветошь;
специальную смазку;
бензин для промывки.

Загоните авто на яму, для страховки включите 1-ю передачу, поднимите ручной тормоз. Ослабьте колесные болты и, сняв чехол, открутите ступичную гайку (обычно это ключ на 30). Чтобы это сделать, нужно ее раскернить – убрать загибы, входящие в паз. Установите машину на домкрат, под задние колеса подставьте упоры, страховочные подставки и снимите колесо с нужной стороны. Далее:

при наличии защиты картера ее нужно снять;
открутите болты крепления нижней шаровой опоры — обычно их два;
выверните руль до упора, чтобы ШРУС стал минимальным по длине;
отведите в сторону поворотный кулак и вытащите привод из ступицы;
снимите хомуты и вытащите разорванный пыльник или разрежьте его;
удалите старую смазку;
сбейте гранату с вала: процесс непростой, нужно молотком стучать по ее наружному контуру, одновременно вытягивая другой рукой ШРУС на себя.

Если вам удалось это сделать, осмотрите стопорное кольцо на конце вала: возможно, вы его сломали (придется заменять): если нет, просто поправьте деталь. Теперь металлической щеткой очистите привод, особенно там, где был пыльник. Набейте в гранату смазку (например, ШРУС-4 или «Хадо»). Далее наденьте на вал пыльник. Потом через деревянную проставку забейте гранату обратно и натяните на нее пыльник, закрепите его хомутами. Соберите все в обратном порядке.

Что делать, если граната не сбивается

Вверните гайку крепления ступицы непосредственно в привод: при затягивании она будет выталкивать гранату. Если дело идет туго, попросите помощника газовым ключом держать за вал, чтобы он не проворачивался. В случае, когда граната с вала все равно не сходит (фанатизм не приветствуется, т. к. можно повредить подшипники в той части, что находится в КПП), есть второй способ замены пыльника, подразумевающий полное снятие привода, но об этом будет рассказано ниже, в разделе о замене чехла внутреннего шарнира.

Как заменить внешний пыльник ШРУСа без его снятия

Такое тоже возможно, по крайней мере, на отечественных автомобилях, но придется обзавестись (можно и одолжить) специальным устройством, которое растягивает пыльник. Приспособление представляет собой корпус с прикрепленными к нему подвижными рычагами и подсоединенным шлангом для подачи сжатого воздуха. На них надевается резиновый чехол и они его растягивают. Остается только протянуть приспособление через вынутую из ступицы гранату и отпустить рычаги. Более подробно процесс стоит посмотреть на видео.

Самодельное приспособление

Но возможна замена пыльника без снятия ШРУСа: подручными средствами. Для этого понадобится конус (например, раструб от огнетушителя) подходящего размера. Широкой частью его нужно надеть на «неподчиняющуюся» гранату. Пыльник натягивается на раструб с выворачиванием. Предварительно ШРУС смажьте снаружи. Придется приложить усилие, чтобы протолкнуть пыльник. После этого его остается вывернуть, как положено и закрепить.

CFMOTO Взаимозаменяемые детали CF 500, CF X6

Тарпан

Пыльники на всех моделях CFMOTO одинаковые. что 500-ки, что 800-ки. Внутренние отличаются от наружных.

ВНУТРЕННИЕ: Передние и задние одинаковые. 1. оригинал внутренний номер для заказа 9010-270140. в комплекте тюбик со смазкой, пыльник, хомуты. стоит около 1700 рублей. заказать можно тут: Запчасти CFMOTO или тут: http://pokataem.spb.ru/parts.html размеры оригинала диаметр 20, диаметр 65, длина 105мм. 2. замена оригиналу — maruichi ruber 07-413 (D18,5, D64,5 длинна 124), — Impergom 26287 (D21, D68 длинна 113) цена 218р. (без смазки). заказывал такой, рекомендую. — AUTOFREN D8225. (D21, D68 длинна 113) цена 287р. правда я его не видел лично, но вероятность что подойдет 99%. — G56000JC Japan Cars. лично не пробовал. 3. можно поставить то Оки. на внутренний ШРУС с натяжкой. я бы не рекомендовал.

НАРУЖНЫЕ: Передние и задние одинаковые. 1. оригинал наружный — номер для заказа 9010-270130. в комплекте тюбик со смазкой, пыльник, хомуты. стоит около 1500 рублей. заказать можно тут: Запчасти CFMOTO или тут: http://pokataem.spb.ru/parts.html размеры оригинала диаметр 17, диаметр 63, длина 81мм. 2. замена оригиналу — номер для заказа через эксист фирма 1-56 maruichi 73-417 (D18, D63 длина 82мм) цена 270 руб. 3. Новый, усиленный пластиковый пыльник ШРУСа, внешний (старый артикул 9010-270130) 9010-270150-1000CFP примерно 890руб. купить можно тут: Пыльник ШРУСа, внешний (старый артикул 9010-270130) 9010-270150-1000CFP 4.Аналог AVANtech BD0311 (не отличить от оригинала) в комплекте только универсальные хомуты, цена в 2016г = 210руб. 5. Опять же от Оки.

пыльник ШРУСа внешний 20х82X64 — MARUICHI 73 417 44118-84110 пыльник ШРУСа внутренний 21х105х66

Пыльники ШРУСов: — внутренний maruichi ruber 68-414, MB526006 внутр 21х66 дл 105 — наружный: maruichi ruber 73-417, еще QJB242 нар 20х64 дл 82

Релюха вентилятора , 4-х контактная — от калины или приоры подходит, точно не помню,

Стопорное кольцо на заднюю полуось подходит от роликов первого вала газ-53.

Стойки стабилизатора (яйца) , от акцента встают как родные! Корейские 280р. Штучка. Hyundai/Kia 54830-17010, 54830-17020

Ступичная гайка — Вторичный вал КПП 08жигули + шайба

Резиновые буферы в сидушку можно заменить ГАЗелевской деталью 2705-6306016 Буфер петли задней двери 2705, надо только отверстия сверлом на 12мм просверлить

реле стартера От стелса реле 1 в 1 100%, и больше ничего не встречал

топливного насоса На жигулевский от ваз 2110 меняли

рулевые наконечники надел пыльник от рабочего тормозного цилидра уаза, притянув его пластиковым хомутом, по качеству г. но полное, но как временная мера думаю сойдет цена 7 руб

пружины соединения глушителя с приемной трубы поставил короткие пружины от жигулвских задних колодок

Источник

Что делать, если пыльник порвался в дороге

Ситуация нередкая: в пути вам пришлось поменять колесо и вы заметили, что пыльник порван. Оставлять «все как есть» и следовать до ближайшего автосервиса крайне не рекомендуется: ШРУС – деталь совсем не дешевая, особенно если он стоит на дорогой иномарке. Варианты действий:

Поставьте авто на домкрат (если оно еще не стоит на нем), вытащите через прорыв старую загрязненную смазку и набейте пыльник смазкой до упора, а чтобы она не вывалилась при движении, обмотайте проблемное место полиэтиленовым пакетом и затяните по гофре веревкой.
Замотайте порванный чехол непрозрачным скотчем либо изолентой. Такой «альтернативы», пока пыльник не будет поменян, хватит километров на 500.

В дороге проверяйте, на месте ли ваша «обмотка»: попадание грязи под нее резко сократит срок службы ШРУСа.

Проверка состояния ШРУСа

Опытным автомобилистам известно, что ШРУС бывает внешний и внутренний. Между ними существуют отличия. Рассмотрим их подробнее.

Внешние (наружные) ШРУСы – две штуки, расположены на ступицах, осуществляют передачу крутящего момента колесам. Угол поворота значительно выше, чем у внутреннего ШРУСа. Также они принимают больше нагрузки. Соответственно, чаще ломаются и требуют регулярного осмотра и замены при необходимости. Имеют меньший размер.
Внутренние ШРУСы – две штуки, заставляют полуось двигаться, расположены в КПП на каждую сторону по одному. Имеют больший размер. Меньше подвержены нагрузкам и, соответственно, могут работать дольше.

Оценить состояние ШРУСа можно самостоятельно. Проще всего осмотреть внешний – выворачиваем руль до упора (в правую или левую сторону) и тихонько трогаемся. В случае присутствия неполадок будет появляться треск или хруст. Чем больший ущерб нанесен деталям ШРУСа, тем громче будет звук.

Если проблемы внешней гранаты сопровождаются треском при повороте, то неполадки внутренней – треском при движении прямо. Звук усилится, если ехать по бездорожью – каждая кочка, ямка или канава четко напомнит о проблеме. Заметив хрустящий звук, немедленно осуществите ремонт – возникшие проблемы с внутренним ШРУСом очень опасны. Его осмотреть несколько сложнее:

Загоняем машину на подъемник.
Включаем первую передачу, колеса должны медленно вращаться (авто должно быть чуть приподнятым).
Наличие отчетливого хрустящего звука – свидетельство наличия проблем.

Услышав треск во время езды – на поворотах, при преодолении препятствий бездорожья, резких ускорениях – немедленно устраните проблему. Своевременный осмотр и ремонт поможет владельцу автомобиля оставаться водителем, а не пешеходом. Кроме того, вовремя обнаруженная проблема поможет избежать критических ситуаций на дороге.

Об особенностях устройства

ШРУС стал незаменимой деталью ведущей оси на любом автомобиле, в том числе и на Рено Логан вне зависимости от типа привода: переднего, заднего или полного. Этот элемент выполняет функцию по передаче вращающего момента от редуктора или коробки передач к ступице колеса. Причем передача вращения происходит в равной степени, не завися от угла поворота колес. В состав шарнира входят некоторые отдельные детали, а именно:

корпус;
сепаратор;
шариковое наполнение;
шлицевая составляющая корпуса.

Для обеспечения ШРУС долговечностью функционирования и мягкостью в движении, в его механизм накладывается специальный смазывающий компонент, а сверху надевается пыльник ШРУСА, фиксируемый хомутом на полуоси привода и корпусе самого шарнира.

В Renault Logan ШРУС бывает наружный и соответственно внутренний. На одной полуоси находятся два шарнира: по одному каждого вида – это наружный и соответственно внутренний. В подвеске моно-приводного автомобиля присутствуют 4 шарнира, в полно-приводной конструкции – восемь. Иногда ШРУС может интегрироваться в состав карданного вала.

Конструктивную особенность имеет пыльник ШРУСА в Рено Логан, что позволяет ему принять разные формы. В качестве материала для изготовления применяется мягкий пластик или резиново-каучуковая смесь.

С течением времени внешняя среда оказывает негативное воздействие на пыльник ШРУСА в машине Renault Logan, и он подвергается старению и последующему выходу из строя, причем пострадать может как левый так и правый ШРУС. При нарушении целостности пыльник ШРУСА подлежит скорейшей замене на новый элемент, что не позволит прийти в негодность всему шарниру.

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.

За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.

Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.

Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.

Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.

Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.

Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.

Как поменять пыльник ШРУСа – технология ремонта

В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.

Для подобного действия есть логическое объяснение:

во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.

Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.

Демонтаж привода

Чтобы снять привод с автомобиля, вам потребуется произвести еще несколько несложных действий:

Извлеките из наконечника рулевой тяги шплинт, разогнув его при помощи плоскогубцев.
Ключом на 19 выкрутите гайку. Если она не поддается, обработайте ее проникающей смазкой и повторите попытку через несколько минут.
Установите съемник на поворотный кулак, вращайте основной болт по часовой стрелке. При необходимости обстукивайте молотком. После нескольких оборотов должен выйти палец из кулака.
Выкрутите два болта, которыми производится крепеж шаровой опоры к ступице переднего колеса.
Вот и все практически, осталось только выбить легкими постукиваниями ШРУС передний левый (внутренний), и только после него — внешний.

Разборка – сборка внутреннего шарнира

1. Фото 1. Внутренний шарнир.

Острым предметом поставить метки, для правильной последующей сборки.

2. Фото 2. Повернуть ступицу с сепаратором и шариками в корпусе шарнира.

3. Фото 3. Извлечь ступицу и сепаратор с шариками из корпуса.

4. Фото 4. Подцепив отверткой, извлечь шарики из сепаратора. Шарики, желательно, извлекать и раскладывать в определенной последовательности, для дальнейшей установки на свои «родные» места.

5. Фото 5. Повернув ступицу в сепараторе, достать ступицу из сепаратора.

6. Фото 6. Осмотреть корпус шарнира, ступицу, сепаратор и шарики на повреждения и износ. Следы износа на ступице.

7. Фото 7 Сборка. Вставить ступицу в сепаратор и установить шарики.

9. Фото 9. Совмещая ранее поставленные метки, установить и повернуть (уложить) эти детали в корпус шарнира.

10. Фото 10. Для набивания смазки в шарнир.

11. Фото 11. Для набивания смазки в шарнир.

Стоимость пыльников

Разброс цен достаточно велик: примерно от 150 до 1000 руб. и выше. Все зависит от марки автомобиля и производителя детали. Неоригинальные запчасти стоят дешевле. Однако бывает и так, что стоимость завышена неоправданно: например, из-за бренда. Так, цена чехлов к «Тойота Лэнд Круизер» доходит до 8000 руб. То же самое можно сказать и об иных престижных автомарках. Но далеко не все владельцы машин горят желанием платить такие деньги за, в сущности, обыкновенную резинку, пусть и высокого качества. Поэтому многие просто подбирают чехлы от других авто, подходящие по размеру и стоимости.

Причины разрыва пыльника:

постоянная езда по воде и грязи;
большая нагрузка на скручивание (регулярные резкие повороты);
неосторожный (непрофессиональный) ремонт деталей подвески.

В каких случаях надо менять пыльник ШРУС

Пыльник может быть повреждён по различным причинам:

старение резины и появление на ней усталостных трещин;
попадание на поверхность быстро вращающегося чехла посторонних предметов, которые разбивают или прорезают его материал;
химическое разъедание пыльника из-за применения некачественной смазки;
износ и протирание при нарушении правил монтажа;
прорезание материала излишне туго затянутыми хомутами.

Кроме того, чехол иногда есть смысл заменить в профилактических целях, например если привод был снят, что является достаточно непростой задачей. Процедуру желательно совместить с промывкой шарнира и закладыванием в него свежей смазки. Это существенно продлит срок службы деталей.

Профилактика неисправности

Чтобы данная деталь прослужила как можно дольше, необходимо полностью исключить вероятность попадания под резиновые манжеты ШРУСа грязи и воды. При малейшем повреждении эта деталь должна быть заменена новой.

Для этой цели лучше использовать оригинальные запчасти, которые изготавливаются из качественной резины. Если приобретать манжеты контрафактного производства, процедуру по замене этой детали придётся проводить слишком часто.

Ещё одной причиной, по которой ШРУС часто выходит из строя, является недостаточное его крепление к валу главной передачи. Если болты недостаточно хорошо затянуты, то со временем они начинают произвольно откручиваться. Наружный ШРУС при этом значительно отходит от вала, и при значительном зазоре, будут наблюдаться стуки в трансмиссии. Если вовремя данная неисправность не будет обнаружена и болты крепления не затянуты, то за непродолжительное время ШРУС будет полностью «разбит».

Как поменять ШРУС и как определить неисправность этой детали, подробно описано в статье. Операция по замене ШРУСа не займёт много времени, но если нет желания самостоятельно устранять данную неисправность, то всегда можно обратиться за помощью в мастерскую по ремонту автомобилей.

Замена внешнего ШРУСа

Опытный владелец авто, обладающий практичными навыками, не встретит проблем, взявшись за замену наружного ШРУСа. Список необходимых для осуществления «операции» инструментов уже представлен выше. Кроме инструментов и расходных материалов стоит сделать еще кое-что. Перед снятием колеса, слейте немного масла с КПП – так будет удобнее работать. Также понадобится монтировка – она послужит рычагом при изъятии приводного вала.

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем монтировку или лом, убираем зашлицованный приводной вал. Легкими ударами молотка (пригодится подкладка, например деревянный брусок) выбиваем наружный шарнир. Далее выполняем такие действия:

Необходимо снять ступичную гайку и сорвать болты крепления колеса. Под задние колеса ставим упоры.
Домкратом приподнимаем автомобиль, вывешиваем и затем снимаем колесо.
Болты, скрепляющие поворотный кулак с шаровой, убираем.
Поворачиваем руль до конца. Оттянув поворотный кулак, вытаскиваем наружную половину ступицы вместе со старым ШРУСом. Если граната не поддается – легонько бьем молотком.
Старый пыльник и хомуты снимаем и отправляем в мусор.
Снимаем ШРУС ударами молотка, вращая его по полуоси.
Закрепляем в ступице установленные новые шарниры вместе с пыльником.

Замена левого ШРУСа осуществляется так же. В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов по нему. Не забудьте долить масло для КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.
