Замена тормозных трубок – о ремонте и профилактике

Самостоятельная развальцовка

Более дешёвым способом является производство самодельного аппарата, а не приобретение набора для развальцовки тормозных трубок. При стремлении и минимальном умении работать руками ничего трудного в этом нет. Для начала следует сделать основание (станину) для крепления частей. Можно составить её из двух металлических уголков. Порезать уголки необходимой длины шлифующей машинкой, высверлить в них 2 отверстия для крепления болтами. Это совершается за 15 минут.

Собрав станину, необходимо сделать отверстия под трубку и убрать фаски на сверлильном станке или дрелью. Наиболее сложным является производство пуансонов (оправок). Можно заказать их токарю.

Если вы решите приобрести набор для развальцовки патрубков, не стоит брать самые дешёвые имеющиеся на рынке альтернативы. Да, можно брать приспособления рублей за 800, однако они наверняка будут одноразовыми частями. Определено, что более или менее высококачественный набор для развальцовки трубок не может стоить дешевле 2000 рублей, а то и дороже.

Зачастую тело трубки остаётся целое, но структура ее головки разрушается. Могут быть и прочие виды поломок:

  • коксование резьбы в результате попадания на неё жидкости;
  • загрязнение соединений и т. д.

В подобных ситуациях, в случае если позволяет протяжённость, можно попросту отрезать специальным инструментом дефектную часть. Можно сменить трубку целиком, если реализовать следующий ремонт.

https://youtube.com/watch?v=ky4ZKCWLLGk

Порядок работ

Труборезом отрезается необходимый кусок трубки.
Она прижимается держателем так, чтобы край выступал за него на 5−6 мм.
Взамен конуса устанавливается штамп, соответствующий по сечению трубке.
Внутренняя кромка трубы зачищается чем-то заострённым, вполне сгодится и обыкновенный ножик.
Торец немножко подпиливается напильником.
Надевается штуцер. Резьба гайки должна быть ориентирована к концу трубки, а не к ее телу.
Печать вкручивается с расплющиванием окончания трубки. Здесь главное — не переусердствовать и не плющить очень глубоко.
Штамп сбивается, и вместо него устанавливается конус

Его необходимо вкручивать осторожно и без перекосов.
Итогом должна стать окольцованная гайкой трубка с держателем на конце.
Отделанная трубка устанавливается вместо сломанной части, в систему заливается тормозная жидкость, далее прогоняется по ней.
Автомобиль и система испытываются на неполадки.

Выяснив, как самостоятельно развальцевать патрубки, обеспечьте себя минимальным количеством аналогичных работ на будущее. Для этого установите на специальное место медную трубку. Уверяем, что вспоминать о развальцовке вам нужно будет гораздо реже. Даже при весьма активной эксплуатации машины ранее чем через 3 года она вам не потребуется.

Назначение гибких патрубков

Контуры жидкостных тормозов ВАЗ 2107 изготовлены из металлических трубок, ведущих от главного цилиндра (сокращённо — ГТЦ) ко всем колёсам. Подсоединить эти магистрали напрямую к рабочим цилиндрам невозможно, поскольку колёсные тормозные механизмы постоянно движутся относительно кузова — ходовая часть отрабатывает неровности, а передние колёса вдобавок поворачиваются вправо-влево.


В тормозных контурах «семёрки» используется 3 гибких подводки — две на передних колёсах, одна — на задней оси

Чтобы соединить жёсткие трубки с суппортами, используются гибкие подводки — тормозные шланги, сделанные из влагостойкой армированной резины. В «семёрке» предусмотрено 3 патрубка — два на передних колёсах, третий подаёт жидкость к регулятору давления тормозов задней оси. Короткие тонкие шланги между расширительным бачком и ГТЦ не в счёт — в них отсутствует высокое давление, запчасти приходят в негодность крайне редко.

Гибкая подводка состоит из 3 элементов:

  1. Армированный текстильным волокном гибкий шланг.
  2. На один конец патрубка напрессован стальной фитинг с внутренней резьбой, куда вкручивается ответная втулка металлической трубки. Снаружи наконечника выполнена канавка для фиксации элемента к кузову машины специальной шайбой.
  3. Форма второго фитинга зависит от назначения шланга. Для стыковки с передними механизмами используется проушина с отверстием под болт (так называемый фитинг banjo), на заднем контуре стоит конусный наконечник с резьбой.

    Патрубок переднего тормозного контура оснащен фитингом типа banjo под болт М10

Первый конец шланга, соединяющийся с трубкой контура, всегда прикрепляется фиксирующей скобой к специальному кронштейну на кузове. На задней оси второй наконечник остаётся свободным, на передних колёсах — дополнительно фиксируется к суппортам накладными кронштейнами. Чтобы жидкость не просачивалась по резьбовому соединению, на болт надевается 2 медных уплотнительных шайбы.


Конус с наружной резьбой вкручивается в тройник, второй конец заднего шланга соединяется с металлической трубкой


Проушина внешнего наконечника должна прилегать к плоскости тормозного суппорта под углом

Когда нужна замена тормозных трубок и прочий ремонт системы?

Трубки и шланги тормозной системы служат для передачи усилия, идущего при помощи жидкости от педали на главный цилиндр, и далее к рабочим, которые установлены на опорных дисках. Соединяются трубки с цилиндрами и распределительными узлами при помощи конусных муфт.

Необходимо заметить, что внешний осмотр состояния тормозной системы вполне возможно провести самостоятельно, однако в случае возникновения какой-либо неисправности лучше обратиться за помощью в специализированный центр, где проводится диагностика и квалифицированный ремонт системы автомобиля, а также замена жидкости.

Согласно рекомендациям изготовителей, проверка работоспособности всех узлов автомобиля должна проводиться в соответствии с графиком регламентных работ. Диагностика тормозной системы осуществляется 1 раз в 2 года (или через каждые 50 000 км пробега). Прорезиненные шланги подлежат замене после 125 000 км независимо от их технического состояния.

Основные неисправности системы тормозов:

  • существенное увеличение пути торможения автомобиля;
  • при нажатии на педаль появляется пульсация и слышен скрип;
  • большой свободный ход педали торможения;
  • утечка жидкости;
  • перегрев тормозных барабанов;
  • при нажатии на педаль автомобиль начинает уводить в сторону;
  • растрескивание тормозных шлангов;
  • неравномерный износ колодок.

Напомним, как проверить состояние тормозной системы, не покидая гараж.

Создается ситуация, когда двигатель работает на холостом ходу, а рычаг коробки передач находится в нейтральном положении. Водитель должен нажать на педаль тормоза и удержать ее в таком положении несколько минут. Если педаль очень легко провалится, то есть повод появиться подозрению, что в системе неисправность

Надо думать, как заменить тормозные шланги на ВАЗ 2114, кому из специалистов стоит довериться в решении важного вопроса. Выполняется регулярно проверка содержимого главного тормозного цилиндра, если уровень жидкости падает, то нужно трубить тревогу и доставлять на аварийке авто на СТО

Даже если идет незначительное понижение уровня содержимого в бачке, все равно такое состояние можно считать признаком износа комплектующих деталей тормозной системы

А это значит, что надо определяться, как заменить тормозные шланги на ВАЗ 2114 или колодки. А заметили стремительное исчезновение жидкости из бочка за короткий срок, значит, имеет место утечка, и передвигаться на такой машине категорически запрещено. Напоминаем, что разгерметизация системы может быть внутренней и внешней, и вот первую распознать реально только по состоянию бачка, а вторая оставляет свои следы в районе колесных механизмов. Тормозная жидкость ВАЗ 2114

Важное правило для начинающего водителя – научиться проверять состояние гидравлического и стояночного тормозов. Не лишним их будет еще уметь и регулировать

А высший пилотаж для новичка в автоделе – знать, как заменить тормозные шланги на ВАЗ 2114, тем более данная марка автомобиля для многих является дебютной. Обязательно надо осматривать перед выездом состояние колес и «прилегающие участки». Заметили сырость на осматриваемой поверхности, реагируйте незамедлительно – проверяйте и разбирайтесь, как заменить тормозные шланги на ВАЗ 2114. Новичкам стоит еще изучить и контрольную панель в салоне автомобиля

Там всегда срабатывают датчики, если какая-то из важных деталей изношена или вышла резко из строя Всегда обращайте внимание на контрольные лампы тормозной системы. Так, например, в момент подачи сигнала зажигания контрольная лампа тормоза должна гореть, и погаснуть, когда выполняется пуск и начало движения автомобиля Тогда все в порядке и не надо думать, как заменить тормозные шланги на ВАЗ 2114 в этот раз

Тускло горит значок (!) » Неисправность тормозной системы»

Предназначение тормозных трубок

Любая гидравлическая система нуждается в наличии магистралей, по которым жидкость подаётся в рабочие механизмы. Тормозная система автомашины не является исключением, но здесь имеются свои особенности. Связаны они как с конструкцией тормозов, так и техническими характеристиками используемой рабочей жидкости, к которой предъявляются весьма жёсткие требования:

  • она должна не закипать при температурах, превышающих 200 градусов;
  • не терять текучесть в сорокаградусный мороз;
  • не быть агрессивной к резиновым деталям тормозной системы;
  • не приводить к коррозии.

Последний пункт особенно важен для тормозных трубок, являющихся неотъемлемой частью ТС современного автомобиля. Рассмотрим принцип работы типовой тормозной системы.

Алгоритм остановки транспортного средства связан с выполнением следующих действий:

  • водитель при возникновении необходимости снизить скорость движения машины вплоть до полной её остановки нажимает с соответствующим усилием на педаль тормоза;
  • шток педали напрямую воздействует на поршень главного тормозного цилиндра, приводя его в действие;
  • поршень, двигаясь в цилиндре, воздействует на тормозную жидкость, создавая определенное явление;
  • жидкость, сжимаемость которой близка к нулю, движется по магистрали и воздействует на тормозные цилиндры, расположенные на каждом из колёс;
  • поршни передают импульс движения на тормозные колодки, которые, прижимаясь к дискам, и создают тормозное усилие, притормаживая вращение колёс.

В этой цепочке тормозные трубки являются составной частью гидромагистрали, по которой движется рабочая жидкость. Их задача – не допустить подтеканий ТЖ, поэтому особое значение приобретает качество их соединения с другими элементами тормозной системы. Вот для этого и используется технологическая операция, называемая развальцовкой.

Её сущность заключается в деформировании оконечного участка трубки таким образом, чтобы равномерно увеличить её диаметр (противоположная операция, заключающаяся в сужении диаметра кончика трубки, называется завальцовкой). Развальцовка нужна для того, чтобы обеспечить максимально герметичное соединение трубок друг с другом или трубки с коллектором.

Поскольку, как мы уже отмечали, тормозные трубки подвержены механическим воздействиям, они могут получить повреждение, ставшее причиной разгерметизации системы – в этом случае требуется немедленная операция по их замене. Естественный износ – более распространённая причина замены этой компоненты тормозной системы.

Сама процедура развальцовки трубки состоит из трёх этапов:

  • определение требуемого зазора между трубной решёткой и кончиком трубки;
  • развальцовка и трубки, и трубной решётки;
  • снятие демпфирующей нагрузки с внутренних стенок трубки.

Технология деформации требует, чтобы металл тормозной трубки подвергался так называемой пластической деформации, а металл решётки – упругой деформации. Для обеспечения этого условия решётка изготовляется из более твёрдого металла, что позволяет после завершения этапа развальцовки трубной решётке целиком «обхватить» трубку.

Обеспечение требуемой герметичности такого соединения осуществляется посредством применения метода контактного давления, образующегося между наружными поверхностями контактирующих деталей. В некоторых случаях технология соединения развальцованных кончиков труб предполагает использование сварки – такой метод называют комбинированным.

В заводских условиях развальцовка осуществляется с применением специального станка, оснащённого приводом гидравлического, пневматического или электрического типа, предусматривающего возможность контроля за скоростью вращения. Именно на привод ложится задача обеспечения требуемой надёжности соединения.

При замене тормозных трубок развальцовка осуществляется с использованием специального инструмента, который можно приобрести в автомагазине.

Ремонт и изготовление тормозных трубок

Поднимаем, осматриваем. Если есть проблема — предлагаем варианты. БЕСПЛАТНО

Новая система с гарантией

На все изготовленные нами участки даем гарантию.

Мы знаем что со временем на автомобилях с большим пробегом (больше 150 тысяч) или после аварий могут придти в негодность тормозные трубки. Как следствие — передвижение на таком автомобиле уже очень рисковано.

Стоимость услуг по ремонту и изготовлению тормозных трубок:

  • Диагностика — БЕСПЛАТНО!
  • Изготовление тормозных трубок от 1 500 р.

Время в работе — от 2 до 6 часов

Не новость, что тормозная система — сложный механизм, состоящий из множества деталей, одной из которых являются тормозные трубки, элементы подачи тормозной жидкости к неподвижным агрегатам.

В отличие от суппортов или тормозных колодок меняются они крайне редко, в основном после аварий или после многолетнего износа. Но главное, при возникновение неполадок, изломов или утечек проблема становится чрезвычайно серьезной, вы не сможете ездить на автомобиле у которого не срабатывают тормоза.

При этом, зачастую кажется, что это мелочь и починить ее можно в любом гараже, да как бы не так. Для ремонта тормозных трубок нужно не только желание починить, но и знание их расположения, методы спайки и оборудование. Например, для прокачки системы или поиска места излома, таким образом, дело которое казалось пяти минутной проблемой, превращается в многочасовой ремонт.

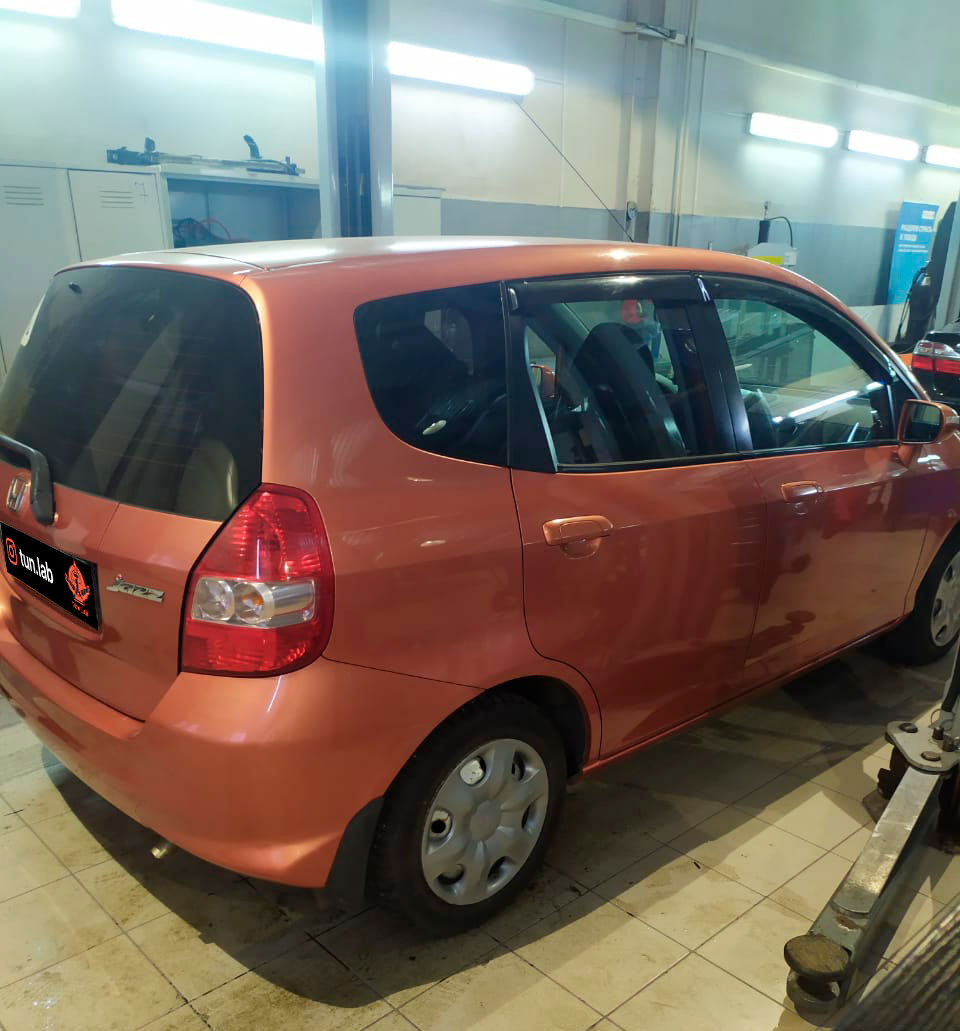

Обратился владелец Хонды — «приговорили» тормозную трубку на осмотре. Спросил можем ли помочь, купить и установить оригинальную.

За 3 часа изготовили и заменили поврежденный участок. Стоимость — 6 400 р., с деталями и работой.

Быстрый ремонт тормозных трубок на Volkswagen, приехала машина не способная самостоятельно тормозить. Потрат.

Ремонтом и изготовлением тормозных трубок занимаемся давно.

Делаем оперативно и на совесть (мы на работы даем гарантию и нам выгодно чтобы вы по этой проблемме к нам больше не обращались. Стоимость работ не зависит от класса авто — только от сложности работ и трудозатрат.

На все работы по ремонту и изготовлению тормозных трубок мы даем гарантию 1 год на комплектующие и работы.

Обращайтесь — консультируем и диагностируем

Скажем так, в последнее десятилетие ситуация на автомобильном рынке серьезно изменилась, качество материалов, интервалы между обслуживаниями автомобиля стали короче, а то значит, за автомобилями надо внимательно следить, тем более за тормозной системой.

Первые симптомы неполадок с тормозными трубками, следующие: Увеличение тормозного пути — банально,но точно заметите, машина не перестает тормозить, но увеличивается дистанция торможения, хотя педаль при нажатие упругая. Мигание датчика недостатка тормозной жидкости — если автомобиль укомплектован данным датчиком, то он начнет переодически загораться и тухнуть в зависимости от манеры вождения. Свободный ход педали тормоза — финальная стадия, предал перестает быть упругой при нажатие и очень медленно возвращается.

Вышеперечисленные признаки указывают на необходимость выполнения ремонтных работ с тормозной системой и в частности неисправность будет в тормозных трубках. Заметив данные симптомы, приезжайте к нам на диагностику, наш сервис укомплектован профильным оборудованием для устранение неполадок тормозной системы, по этому диагностированию проведем быстро и точно выявим проблемные места.

Подробнее про ремонт тормозных трубок, у данных работ действительно большой разброс цен, заменить кусочек тормозной трассы обойдется в 2000 руб., а вот полная замена под ключ, может обойтись и в 20 000 руб. Такой разброс цен продиктован условиями работы и характеристиками поломки.

Приехав на диагностику, вы получите точную стоимость и корректные сроки выполнения работ. Чаще всего, обьем работ не значительный и вы сможете забрать свой автомобиль уже в этот же день.

Как заменить трос спидометра на ВАЗ 2101-ВАЗ 2107?

Примечание! У тормозной системы есть контуры, на классике они располагаются поперечно друг другу, то есть задний тормозной контур (Оба задних колеса) и передний тормозной контур (Оба передних колеса), как мы уже говорили выше, если рвётся шланг заднего контура к примеру, то оба колеса задних перестают тормозить (Полностью контур выходит из строя) и наоборот, но мы не об этом, про прокачку тормозов пару слов хотим сказать, когда дело касается тормозной системы то и прокачка тормозов всегда затрагивается, для прокачки нужна тормозная жидкость поэтому ей заранее и запаситесь, ещё учитывайте те самые контуры тормозной системы, основываясь на них, при работе с передней частью (Например в передней части Вы тормозные шланги меняете) прокачивайте только её, при работе с задней часть (Например Вы задний тормозной шланг собрались поменять), прокачивайте именно задние колёса к передку можете даже и не приближаться, не забывайте об этом!

1. Начнём с передних тормозных шлангов, даже если они у Вас целы и не нуждаются в замене, не надо сразу листать дальше и искать информацию по замене заднего тормозного шланга (Она в пункте 2 дана), потому что шланги (Что передние, что задние) заменяются аналогично и прочтя этот пункт, Вы будете знать то, чего мы в пункте 2 не указали, ну что же начнём! Для замены шланга спереди, снимите колесо (Как снять колесо, читайте в статье: «Замена колёс в автомобиле») и выкрутите гаечным ключом болт который шланг к суппорту крепит (см. фото ниже), после чего выньте болт и на нём будут медные шайбы (Две, указаны красными стрелками), они должны быть заменены на новые, они играют роль неких уплотнителей и при установке старых (Обжатых шайб) не исключена вероятность того, что тормозная жидкость через то место куда шланг к суппорту подсоединяется польётся.

Примечание! Во время работы, тормозная жидкость всё же чуть-чуть выльется из тормозного бачка, чтобы это было не существенно (Обязательно проделайте данную операцию), во время выкручивания болта который тормозной шланг к суппорту крепит пережмите его как это показано на фото 1, тем самым, когда шланг будет отсоединён из него выльется незначительная часть тормозной жидкость, вся она не выльется так как шланг пережат будет, после чего Вам будет нужно открутить тормозной шланг где он к тормозной трубке крепиться (Это уже другой конец шланга, более подробно как его отсоединить, читайте в пункте 2 чуть ниже) и после этого, шланг просто отсоединить будет нужно, но и здесь казус, когда шланг будет отсоединён из трубки потекёт тормозная жидкость, чтобы этого не произошло, заткните трубку чем ни будь, к примеру болтом подходящего диаметра или заглушкой, более подробно на фото 2 смотрите! (Если Вам не нужно это, пережимать шланг, затыкать отверстие, то просто берите резиновую грушу и с помощью неё заберите всю тормозную жидкость из тормозного бачка, но после замены шлангов, прокачать все 4-ре колеса в этом случае придётся и кстати, жидкость эту обратно не заливайте, она уже испорчена будет)

2. Переходим к снятию заднего тормозного шланга, он крепится точно так же как и передний, только в том месте где передний шланг к суппорту болтом крепится, задний же за счёт гайки прикручен (см. маленькое фото), но а другим концом, тормозной шланг точно так же как и передний крепится (Мы же в пункте 1 не описали процесс отсоединения шланга от тормозной трубки, а только описали как его от суппорта отсоединить), поэтому чтобы отсоединить шланг от тормозной трубки, её отвернуть будет нужно (Красная стрелка) но в то время когда ключом трубку крутить будете, удерживайте другим гайку шланга (Указана синей стрелкой) и как только трубка будет чуть-чуть ослаблена, пассатижами выньте стопорную скобу (Указана зелёной стрелкой) и отсоедините тормозной шланг от трубки, в обратном порядке шланги подсоединяются точно так же, когда работа будет завершена, залейте тормозную жидкость и прокачайте тормоза в автомобиле (Как прокачать тормоза, читайте в статье: «Прокачка тормозной системы на классике»), потом убедитесь что жидкость не откуда не течёт, по возможности устраните проблему.

Дополнительный видео-ролик: Посмотрите два видео-ролика, в которых наглядно показан процесс замены передних тормозных шлангов и заднего шланга (Про передние шланги верхний ролик, про задний, последний).

Как менять колодки на ваз 2112

Замена тормозных шлангов на классике Как заменить задний тормозной шланг Ваз. Как открутить трубку от тормозного цилиндра Как открутить тормозную трубку… СЛОМАЛСЯ ШТУЦЕР ПРОКАЧКИ КАК ЕГО ВЫКРУТИТЬ

Внештатная ситуация

Трубки и шланги, которые соединяют отдельные элементы тормозных систем (т.н. тормозные магистрали), нужны для передачи усилий. В системе имеется специальная рабочая жидкость (именно она является носителем энергии), которая передает усилие от педали тормоза к главному цилиндру, а уже потом усилие идет к рабочим цилиндрам. Вообще, пробитие трубок случается редко, но вот соединительные узлы и впрямь могут подтекать – это большой редкостью не является. Зачастую автолюбителю достаточно лишь осмотреть гидравлический контур, предварительно подняв автомобиль или загнав его на смотровую яму. Эксперты подтверждают, что осмотр и диагностика тормозных систем авто должны осуществляться каждые 50 тысяч километров пробега. Отдельные элементы контура нужно заменять с определенной периодичностью.

Масло моторное

ACCENT sedan (MC) (11.05 — 10)

Запчасти на Chevrolet lacetti

Масло моторное

LACETTI sedan (J200) (03.03 — )

Важно отметить, что контуров в системе тормоза два. Один является основным, а другой дублирующим. Обычно работают оба контура, но стоит одному выйти из строя, как второй возьмет на себя всю его работу

За счет этого вероятность возникновения ситуации, когда вся система торможения выходит из строя, сокращается в разы

Обычно работают оба контура, но стоит одному выйти из строя, как второй возьмет на себя всю его работу. За счет этого вероятность возникновения ситуации, когда вся система торможения выходит из строя, сокращается в разы

Но как понять, что с тормозными трубками случилась неприятность, не обращаясь к специалисту? Здесь надо обращать внимание на следующее:

  • Тормозные барабаны начали греться сильнее обычного;
  • Наблюдается утечка тормозной жидкости;
  • При осмотре было выявлено, что тормозные шланги начали покрываться трещинами;
  • Наблюдается неравномерный износ установленных тормозных колодок;
  • Педаль тормоза имеет большой свободный ход;
  • При нажатии на педаль тормоза водитель слышит скрип и ощущает пульсацию;
  • Серьезно увеличился тормозной путь авто.

В большинстве случаев тормозные трубки просто отживают свое. Оригинальные трубки обычно являются металлическими, а металл служит не очень долго, ведь рано или поздно он начнет страдать от коррозии. Особенно быстро трубки изнашиваются в зимний период, когда дороги покрывают солью – веществом, которое ускоряет разрушение металла. Кроме того, удары камней, гравия и веток с дороги могут повредить трубки

Нельзя не отметить и важность правильного монтажа трубок. Если штуцеры перетяну, сами трубки зафиксированы неправильно или же сильно переломлены в нескольких местах, они будут изнашиваться быстрее. Это интересно: Реально ли сделать парктроник своими руками?

Это интересно: Реально ли сделать парктроник своими руками?

Самостоятельная развальцовка

В промышленных условиях для развальцовки труб используются специальные высокопрочные валы, при этом профиль оконечности труб формируется в результате многократной их прокатки. Такой вальцовочный станок позволяет выполнить деформацию максимально точно и равномерно.

При самостоятельно развальцовке обычно используют наборы, которые можно приобрести через интернет или в специализированных магазинах. Такой комплект включает в себя труборез, зажим, а также штампы с отверстиями разных диаметров (с метрическим или дюймовым обозначением размеров) для развальцовки с применением конусного винта.

Многие автовладельцы, чтобы в домашних условиях развальцевать тормозную трубку, используют более примитивный способ, не требующий приобретения вышеописанного приспособления – коническую болванку с нужным углом. Если трубка изготовлена из меди (такие сейчас встретишь не часто – производители в целях экономии массово переходят на металл), она обладает достаточной пластичностью для выполнения такой операции своими силами. Но от вас потребуется не просто сила, а точно дозированные усилия при натяжке кончика медной трубки на конус. Любой перекос при ударе – и результат может оказаться неудовлетворительным: от разрыва вальцуемой поверхности в месте, на которое пришёлся более сильный удар, до замятия слишком истончённой при такой обработке поверхности. Так что данный способ вряд ли можно рекомендовать в качестве приемлемого – к нему следует прибегать только в случае крайней необходимости.

Гораздо более предсказуемые результаты получаются при использовании экспандера. Здесь также нужно будет применять физическую силу, но сам процесс упрощается, поскольку натяжка трубы на одну из сменных насадок осуществляется с помощью вращающейся рукоятки.

Экспандер для труб

Экспандер позволяет развальцевать трубку до нужного диаметра достаточно быстро, всего за один подход, однако и здесь стопроцентный результат не гарантирован. Главный залог успеха – качество самой трубки. Если оно плохое, то есть стенки не идеально ровные (имеют разную толщину на определенном участке, подвергающимся обработке), то и в этом случае тонкие стенки растянутся больше, толстые – меньше, и в результате развальцовка получится не идеальной. Попытки «дожать» соединение могут закончиться плачевно – его поломкой или смятием.

Классический инструмент для развальцовки тормозных трубок представляет собой комплект валиков, произведённых из твёрдосплавных материалов. Валики прокатываются по поверхности обрабатываемой трубы, каждый раз с всё большим усилием. В результате развальцовка производится плавно, а все те неприятности, которые характерны для более примитивных инструментов, здесь невозможны. Каждый новый оборот валики увеличивают диаметр заготовки на минимальную величину, и такая постепенная растяжка переносится металлом очень хорошо.

Подобный метод применим даже в отношении неидеальной заготовки, поскольку при наличии участков с более толстыми стенками они раскатываются до требуемой величины, при этом поверхность трубки становится ровной и гладкой, без каких-либо дефектов и шероховатостей.

Ещё один распространённый метод развальцовки – использование твёрдотельного конуса, который вдавливается с определённым усилием в трубку, предварительно укреплённую в тисках

Качество такого способа сравнимо с использованием валов, но здесь важно остановиться именно на той глубине вжатия, которая соответствует нужному диаметру развальцовки

Безусловно, идеальным решением было бы приобретение готового станка заводского изготовления. Но если вы относитесь к категории умельцев, старающихся всё сделать самостоятельно, в том числе и редко используемые инструменты, развальцеватель для медных трубок тоже можно изготовить в домашних условиях. Без этого инструмента обеспечить надёжное соединение тормозных трубок не получится.

Набор для развальцовки и резки трубок

Главное условие – металлические заготовки должны быть прочными, это позволит использовать приспособление на протяжении десятилетий. Конструкция такого развальцовщика довольно проста – она представляет собой станину, изготовленную из двух равных по размерам уголков.

Нам потребуются следующие инструменты и материалы:

  • сверлильный станок;
  • станок для заточки;
  • болгарка;
  • уголки (100 х 32 х 5 мм., 2 шт.);
  • оправки (можно изготовить самостоятельно или попросить выточить у знакомого токаря);
  • болты М8 (2 шт.).
