Как проверить шаровую опору и заменить своими руками

Как проверить шаровую опору без подъемника

Далее рассмотрим по порядку алгоритм поиска износа шаровых различных типов, что правда зачастую методы их проверки во многом схожи, соответственно, их можно использовать для разных типов шаровых шарниров.

Как проверить верхнюю шаровую на машине

Для проверки исправности верхней многорычажной шаровой опоры необходимо следовать по следующему алгоритму (он даст возможность проверить люфт):

• Машину необходимо установить на ровную площадку и установить на ручной тормоз.
• Попросите помощника сесть на место водителя и нажать на педаль тормоза. Вместо помощника можно зафиксировать педаль тормоза с помощью подручных средств (тяжелого предмета, упертой в педаль монтировки). Фиксация тормоза исключает возможное появление люфта ступичного подшипника при его наличии.
• Возьмитесь руками за верхнюю часть колеса и раскачивайте его в направлении, перпендикулярном движению машины, то есть, от себе/к себе.

Проверка верхней шаровой

Если в верхнем шарнире на опоре имеется люфт, то в процессе описанной проверки он будет четко ощущаться. Также при этом возможно будут слышны щелчки или скрипы, исходящие из шаровой опоры. Однако зачастую такая проверка подходит лишь в случае значительного износа, на начальном этапе подобный алгоритм может не дать результата.

Поэтому для проверки лучше воспользоваться домкратом. Алгоритм будет тот же самый, однако отличие будет состоять в том, что раскачивать нужно не только верхнюю часть колеса, но и нижнюю, и боковые. В частности, можно взяться одной рукой за верхнюю часть колеса, а другой — за нижнюю. Далее раскачивать колесо в вертикальной плоскости. Аналогичную проверку можно выполнить, если одной рукой взяться за левую часть колеса, а другой за правую. Раскачивать колесо в этом случае надо в горизонтальной плоскости. Если имеют место люфт и «нездоровые» скрипящие звуки, то необходимо заменить опору на новую. Кот такие простые действия помогут проверить шаровые не снимая и без подъемника.

Основные симптомы неисправностей

1.

При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2.

Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3.

Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

2.

Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3.

Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости (одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4.

Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

Интересный факт

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины

, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в65-90 тысяч км. , а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

Шаровая опора — одно из наиболее уязвимых мест подвески, последствия поломки этой части автомобиля бывают очень неприятны, а иногда и вовсе плачевны. Гораздо проще своевременно выполнять и периодически отслеживать состояние машины, тогда диагностика шаровых опор передней подвески не только сэкономит деньги и время, но и сохранит ваше здоровье. Для этого следует знать, как проверить шаровую опору.

Изношенная шаровая опора в любой момент может выскочить из гнезда, на дороге достаточно небольшой ямки или кочки. В лучшем случае понадобится срочный ремонт или . Когда шаровая вылетает, приходится либо ехать в магазин за деталями, либо вызывать мастера, если ремонт своими руками вы исключаете. Как ни крути – геморрой. Поэтому опытные водители рекомендуют помнить несколько простых, но полезных моментов, как определить неисправность шаровой опоры.

Снимаем старые шаровые опоры с автомобиля

Подготовительные операции

Берем щетку по металлу, тщательно зачищаем гайки шарнира, резьбу шаровых пальцев, посадочные места и болты крепления опор к рычагам подвески.

Замачиваем ВД 40. Брызгаем аккуратно, чтобы жидкость не попала под пыльник. В противном случае при демонтаже, палец шариковой опоры может проворачиваться вместе с гайкой. Это будет проблема, но она решаема, об этом расскажу позже. Ждем несколько минут, чтобы все откисло. Приступаем к снятию старого шарового шарнира с ВАЗ седьмой модели.

Демонтаж

Начнем с замены нижней шаровой опоры. Разрабатываем гайку. Для этого берем накидной ключ на «22». Если использовать рожковый, то можно «слизать» грани. Если вы ее сорвали, то дольше пользуемся рожковым ключом, потому что накидной не получится снять, когда выкрутить ее до упора.

В большинстве случаев, эта гайка прикипает, ржавеет. Чтобы ее сорвать, нужно приложить немало усилий. Сорвав, расхаживаем ее на неполный ход, выкрутив и закрутив обратно, чтобы прошла часть резьбы пальца, очистив ее.

Выкрутить ее полностью не получится. Из-за конструктивных особенностей поворотного кулака на ВАЗ 2101-07, она упрется в сошку. Поэтому, при демонтаже нижнего шарикового шарнира, нужно гайку открутить по максимуму, сколько это позволит конструкция.

Берем съемник, вставляем его между пальцами верхней и нижней опоры. Выкручиваем его, пока он не упрется в них своими краями. Продолжаем его «натягивать», но не до «усеру», чтобы не сорвать резьбу на нем. Если он крутиться с большим трудом – остановитесь. Этого усилия будет достаточно, чтобы выпрессовать нижнюю шаровую.

В руках у нас молоток, желательно взять в другую руку наставку, чтобы повысить точность ударов. Один ее край упираем в поворотный кулак, там есть специальный выступ (показан на фото ниже), по другому «лупим» молотком. После нескольких ударов, палец должен «выскочить» из конуса.

Остальное – дело техники. Выкручиваем гайку полностью, теперь места для полного вылета хватит, если все-таки она упрется в сошку, то монтировкой опускаем рычаг вниз.

А теперь неприятный момент. После того, как палец вылез из посадочного места поворотного кулака, его ничего не держит. На гайке есть фторопластовое кольцо, фиксирующее её от самопроизвольного откручивания. Оно может потянуть за собой палец, гайка начнет крутиться вместе с ним.

Это проблема, с которой сталкивался не однократно. Можно гайку распилить или разрубить зубилом, что я делал в начале своего пути автослесаря. Это «геморрой», большая трата времени и сил. С опытом до меня дошло, как можно выкрутить гайку нижней шаровой опоры, если она прокручивается вместе с пальцем. Этим опытом хочу поделиться с вами, но чуть позже.

Замачиваем болты крепления шаровой к рычагу ВД-40, предварительно очистив от грязи щеткой по металлу. Ключом на «13» откручиваем их. Используем два ключа, одним удерживаем винт от проворота, вторым крутим гаечки. Вынимаем старую деталь из паза.

Снимаем верхнюю опору

Для замены верхней шаровой, оставляем ступицу на нижнем пальце. Проводим подготовительные операции, о которых говорилось выше, «расхаживаем» гайку в разные стороны, прогоняя постепенно по резьбе.

Выкручиваем ее ключом на «22». Рекомендуется выкрутить полностью, ничего мешать не будет. Если этого не сделать, то после «выбивания» опоры, гайка может прокручиваться вместе с пальцем.

Подкладываем под нижний рычаг кирпич, опускаем авто, пока он полностью не ляжет на него. Тем самым, зафиксировав его. Вставляем съемник, выкручиваем его до упора и немного больше, но не до скрипа зубов. Нам нужно, чтобы между опорами появился «натяг», достаточный, для вырывания верхней шаровой из кулака. Берем наставку, молоток и лупим по отливу верхнего кулака, пока она не выскочит.

Снимаем ступицу с пальцев обоих опор и откладываем в сторонку, чтобы не мешала.

Повторяем операции с креплением верхнего шарнира аналогично ее нижней сестры. Брызгаем WD-40, берем ключи на «13», выкручиваем болты крепления к рычагу.

Видео, как снять шаровые опоры при помощи съемника:

Как самостоятельно заменить шаровую опору на Ланосе, Сенсе или Шансе

Автомобили марки Ланос являются уникальными, и это подтверждается многочисленными отзывами владельцев. Очередным уникальным фактом является способ крепления шаровых опор. Вместо привычного способа фиксации детали резьбовыми соединителями, на Ланосе используются стальные заклепки. Чтобы заменить шаровую опору, понадобится высверливать заклепки, что вызывает большие неудобства.

Для замены шарнирной опоры на Ланосе, понадобятся следующие инструменты:

• накидной ключ на «17» (2 шт.) и на «19»;
• съемник;
• плоскогубцы;
• дрель со сверлами;
• баллонный ключ;
• молоток и зубила;
• динамометрический ключ;
• смазочная жидкость WD-40;
• домкрат и башмаки.

Процесс замены шаровой опоры на Ланосе включает в себя выполнение следующих действий:

1. Для начала нужно установить автомобиль на ровной поверхности, и подставить башмаки.
2. Поднять домкратом, и снять колесо.

3. Получив доступ к опоре, можно приступать к ее демонтажу. Для начала нужно плоскогубцами снять фиксатор или шплинт гайки пальца шарнира.

4. Выкрутить гайку опоры ключом на «19». Предварительно следует очистить ее и обработать WD-40.
5. Ослабить верхнее крепление вертикального стабилизатора, предварительно измерив расстояние выступа.
6. При наличии специального съемника, необходимо установить его, и выпрессовать палец. Если съемника нет, тогда понадобится воспользоваться ломом и молотком. Использование специального съемника значительно облегчает процесс замены детали.
7. В завершении необходимо установить лом между рычагом и шарниром, и извлечь деталь из посадочного отверстия.
8. Если на машине стоят заводские опоры, тогда для их демонтажа понадобится воспользоваться дрелью. С ее помощью нужно высверлить заклепки с рычага подвески. Начинать нужно с использования сверла минимального диаметра, постепенно увеличивая размер до 12 мм. Удобнее выполнять работы по высверливанию заклепок со снятого рычага подвески или со смотровой ямы.
9. Зубилом сбить шляпки заклепок.
10. Если шарнир фиксируется болтами, тогда необходимо воспользоваться ключами на «17», чтобы выкрутить гайки, и демонтировать деталь.
11. После снятия неисправной опоры, на ее место следует установить новую деталь. Новую опору нужно фиксировать болтами с гайками, предварительно обработав их смазочными веществами для предотвращения возникновения коррозионных процессов. Болты с гайками обычно имеются в комплекте.
12. Болты нужно расположить так, чтобы их шляпка была сверху.
13. Гайки, поставляемые в комплекте, являются самоконтрящимися (грайверными), поэтому их нельзя использовать повторно.

Процесс сборки выполняется в обратном порядке. Гайку крепления опоры к рычагу нужно зафиксировать динамометрическим ключом с моментом 70 Hм

При установке нового шарнира, важно не повредить резиновый пыльник

Это интересно!Если в комплекте отсутствуют болты, тогда можно воспользоваться устройствами от карданного вала автомобиля КАМАЗ. Они имеют следующие размерности — М10х1.25х35.

AUTOSFERA

Станок AutoSfera PLUS предназначен для восстановления шаровых соединений механизмов (шаровых опор, рулевых наконечников, стоек стабилизатора) литьевым способом. AutoSfera Progressive допускает использовать технологии SJR (безразборное восстановление), Direct Casting (разборный способ), Open Cat (заливка с открытым срезом) при различных способах подготовки узла к заливке.

Новые разработки:

• Новая и уникальная компоновка станка на усиленных Al профилях
• Стационарный упорный фланец – усилие передаётся сразу на станину.
• Уникальная система центровки – независимое крепление рычага и центровочных втулок.
• Функция регулировки глубины положения шарового пальца в корпусе.
• Блок нагрева расположен на подвижной каретке — постановка/съём ремонтируемого узла с помощью сжатого воздуха.
• Новая конструкция тигля с дополнительными зонами принудительного охлаждения
• Плунжерная система впрыска на чугунных втулках
• Работа на стержневом и гранулированном полимере, возможность дозагрузки материала «on-line»
• Перспективная конструкция узла впрыска для работы с новыми технологиями

По принципу действия станок является горизонтальной литьевой машиной поршневого типа с однозонным нагревом и электронным контролем температуры. Расплавленный полимер под давлением подается в подготовленный узел, который является прессформой, где полимеризуется, образуя идеальный вкладыш. Конструкция адаптирована под установку различных шаровых соединений (в основном автомобильных рычагов) для отливки в них полимерных вкладышей. Задача центровки решена, в схему добавлены дополнительные центровочные кольца. Втулки центровки регулируемые, регулируется глубина расположения шарового пальца в корпусе узла, т.е. толщина стенок вкладыша.

При правильной подготовке заливка занимает 5 минут, ресурс при этом легко превосходит заводской. Поскольку при таком способе мы можем обеспечить большую толщину стенок вкладыша, при использовании «правильного» полимера ресурс отремонтированного узла зависит только условий эксплуатации и обслуживания узла. При неповрежденном пыльнике пробеги в некоторых узлах легко переваливают за 50-100 тыс. км. Этот параметр очень зависит от схемы подвески и нагрузок на восстанавливаемую деталь при работе.

Расход полимера в станке Autosfera Progressive снижен, насколько это возможно. Себестоимость можно ещё снизить за счет использования гранулированного материала, без потери качества и даже с повышением его. При этом гранулы в 2-3 раза дешевле стержневого материала.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Компоновка станицы	Компактная, AL направляющие, подвижнаякаретка блока нагрева
Форсунки	Сменные, в т.ч. под Open Cut
Контроллер температуры	Autonics TCN-4s, 2-диспл, Корея
Температурный датчик	Autonics PT-100, точность 0.1C, Корея
Пневмооборудование и привод	AZ Pneumatic
Расходный материал	Полимер (стержни, гранулы)
Нагревательный элемент ТЭН	580 Вт, ни одного случая отказа
Рабочая температура	190С тигель, 800С ТЭН
Прижим заготовки	Каретка, сжатым воздухом
Масса	20 кг

Комплектация:

• Станок — 1 шт
• Трубка пневмолинии — 1 шт
• Установочные кольца — 8 шт
• Центровочный втулки — 15 шт
• Форсунка сменная — 4 шт
• Пропановая горелка — 1 шт
• Расходный полимер — гранулы 500г + стержни 40 шт
• DVD диск с видеокурсом

Проверка и регулировка зазора в подшипниках червяка рулевого механизма

Установите передние колеса в положение прямолинейного движения, и, поворачивая рулевое колесо в ту и другую сторону, проверьте, не изменяется ли расстояние между торцом картера 7 (рис. 5-2) и меткой «В», нанесенной на вал червяка рулевого механизма.

Изменение расстояния является признаком зазора в подшипниках червяка.

Для регулировки зазора в подшипниках червяка, повернув рулевое колесо б левую сторону на 1-1,5 оборота, отверните болты крепления нижней крышки 19 и слейте масло из картера рулевого механизма. Снимите нижнюю крышку, удалите одну из регулировочных прокладок 18 или замените ее более тонкой.

Неразборной способ

Суть этой технологии заключается в том, что в корпусе снятой с автомобиля шаровой опоры сверлится отверстие, через которое внутреннее пространство под давлением заполняется разогретым полимерным составом.

Перед такой процедурой важно продуть шарнир сжатым воздухом для избавления от пыли

После того, как деталь остынет, ее очищают от остатков вещества, устанавливают на место резиновый пыльник. Для этого используются готовые стержни, которые наполняются ремонтными составами. Их можно приобрести в специализированных автомобильных магазинах.

Чтобы впрыскивать ремонтный состав с пневматическим усилием, понадобится экструдер.

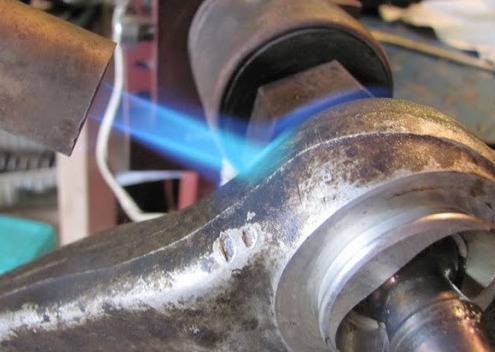

Подогреть полимерный состав можно с помощью паяльной лампы или горелки.

Отреставрированный таким образом шарнир может работать не меньше 50000 километров пробега. Кроме того, данную технологию можно использовать несколько раз. Важным условием ее применения является целостность  конструкции шарнира.

Данный метод имеет следующие преимущества:

• обеспечивается качественная сухая смазка пальца;
• полимерный состав качественно заполняет все пустоты;
• высокая прочность восстановленной детали;
• сохранение заводской конструкции, целостности ремонтируемой детали;
• при застывании пластмассы образуется цельный вкладыш, который по своей плотности превосходит заводской вариант.

Таким образом, изношенные шаровые опоры можно реставрировать своими силами. Сделать это не слишком сложно, придерживаясь определенных правил и последовательности. С другой стороны, после таких процедур не приходится рассчитывать на большой срок службы восстановленных деталей. Если есть возможность установить новую деталь, то лучше отдать предпочтение именно такому варианту.

Восстановление жидким фторопластом своими руками

Сделать это можно, но сложно. Потребуется специальное оборудование и полимер (фторопласт). Принцип такой мы просто высверливаем в дне шаровой отверстие, дальше нарезаем резьбу, чтобы можно было закрутить специальный металлический «приемник».

В эту резьбу закручивается «трубка – приемник» от специального пресса (экструдера), который подает расплавленный фторопласт под давлением. Нужно отметить, что он расплавляется при температурах в 170 – 200 градусов Цельсия.

Затем нагреваем трубку, обычно и сам пресс с «жидкой массой». Внутри шаровой фторопласт также расплавляется смешивается с массой которая поступает через трубку, происходит процесс под давлением в 2 атмосферы.

После такого ремонта шаровая опора может ходить очень долго, иногда даже не меньше чем новая. Смотрим подробное видео.

Однако стоит отметить – если пыльник прорван и очень много всякой грязи попало внутрь «шарика», то стоит вначале отчистить его, иначе износ будет очень большой. Отчистка должна быть до зеркала.

Также полезное видео.

Про устройство шаровой опоры я уже писал, можете почитать здесь. В той статье я краем затронул проблему ремонта, но многие мои читатели начали писать — а можно ли восстановить ее самому. Вначале я думал, что это не правильная экономия, но разобравшись в проблеме, оказывается — отремонтировать иногда намного выгоднее.

То есть шаровая опора раньше в 95% случаев снималась, она физически откручивалась от рычага подвески (у наших ВАЗ назывались «лопухи»), да и во многих иномарках 90 – 2000 годов зачастую были съемными. Сейчас многие производители вваривают опоры в рычаг, либо в рулевую рейку. Они не съемные. Таким образом, вам не только нужно менять «шаровую» но еще и полностью рычаг!

(6 голосов, средний: 4,50 из 5)

Похожие новости

Какую жидкость заливают в гидроусилитель руля. Состав, цвет и св.

Балка или многорычажка. Что лучше? Сравниваем заднюю подвеску

Начнем с того, что шаровой шарнир (шаровая опора) является относительно простым в плане устройства, однако важнейшим элементом конструкции подвески автомобиля (зачастую, передней, где установлены управляемые колеса). Если просто, кузов фактически опирается всем весом на такую опору, при этом колеса получают возможность поворачиваться, оставаясь в заданном положении относительно дорожного полотна.

Читайте в этой статье

Обычно восстановление шаровой опоры своими руками не дает должного результата. Эффект, конечно, есть, но кратковременный. Хорошо, если такой конструкции хватит на 20 000 километров. Потом придется все повторить. Если же этим занимаются профессионалы, то ресурс узла существенно увеличивается, а стоимость работ становится гораздо меньше.

При таком подходе можно экономить до 70 %. Но все же в некоторых случаях восстановление невозможно. Одна из причин — износ посадочного места непосредственно на рычаге. Особенно это касается такого металла, как чугун. Он имеет свойство крошится, и при каждом разборном обслуживании ситуация только ухудшается.

Но все же перед заменой рычага можно выполнить 2-3 восстановительных работы, а это уже существенная экономия средств. Кроме того, если СТО дает гарантию 50 000 километров, то это вовсе не означает выход из строя узла ровно через такой пробег. При должной смазке и манере езды шаровая может работать гораздо дольше.

Замена шаровой опоры

Итак, замена шаровой опоры на разных автомобилях может оказаться как относительно простой, так и более сложной процедурой в зависимости от марки, модели, конструкции и т.д. Так или иначе, все начинается с  диагностики ходовой части.

Если точнее, нужна проверка шаровой опоры. Первичными признаками проблем с шаровыми является возросшее усилие при повороте руля, скрипы и стуки при езде. Если имеют место такие симптомы, нужно вывесить колесо, взяться за него руками горизонтально и покачать-пошатать. Это позволит определить люфты.

Затем следует взять монтировку, загнать машину на яму или подъемник, после чего снизу поставить монтировку в центр между краем опоры и нижним рычагом, после чего отжать вверх. Данный метод позволяет выявить люфт.

При этом важно понимать, что самым надежным способом диагностики является снятие шаровой с автомобиля, после чего проверяют снятую деталь. Для этого опору зажимают в тиски, после чего диагностируется радиальный и осевой люфт шарового пальца

Если палец двигается легко и без усилий, это указывает на необходимость замены шаровой или на то, что нужна реставрация шаровых опор.

Если рассматривать замену, на начальном этапе важно учитывать, какой тип опор стоит на машине. Дело в том, что детали бывают съемными (шаровая может быть отделена от рычага путем выкручивания болтов или срезания клепок), а также несъемными (элемент впрессован в рычаг и меняется с рычагом в сборе)

Например, съемная шаровая опора ВАЗ или другого автомобиля меняется похожим образом. Для замены потребуется инструмент:

• накидные ключи 17 и 19,
• съемник шаровых опор,
• домкрат,
• монтировка или отрезок трубы,
• ключ для откручивания колесных гаек,

Подготовив инструменты и новую опору, деталь перед установкой следует смазать. Для этого нужно снять пыльник и промазать литолом палец, после чего надеть пыльник. Далее, подготовив новую опору к установке, можно переходить к разборке автомобиля и снятию старой шаровой.

Для этого следует открутить болты крепления колеса, поддомкратить авто и снять колесо. Затем откручивается гайка шарового пальца, после крепежные болты поворотного кулака, которыми деталь крепится к опоре.

Теперь можно поставить съемник для шаровых и начинать выпрессовку пальца. Желательно выполнять процедуру с помощником, который монтировкой будет отжимать нижний рычаг. Далее следует извлечь старую опору. После новая шаровая опора прикручивается к поворотному кулаку, далее помощник отпускает рычаг, вставляя в проушину палец. Теперь остается закрутить гайку шарового пальца.

Ремонтные работы

Сразу следует отметить, что после завершения ремонта шаровая опора не восстановится полностью и срок ее службы будет меньше. Однако если все было сделано правильно, то можно не переживать за безопасность эксплуатации узла. Существует несколько способов восстановления работоспособности шаровой. В домашних условиях чаще всего используется две технологии:

• Ремонт шаровых опор полимером по технологии SJR.
• Разборная — из неразборного корпус переделывается в разборный, после чего проводится шлифовка шаровой поверхности пальца и меняются вкладыши.

С помощью полимера

Суть этого метода состоит в нагнетании разогретого полимерного материала в корпус. При этом опору не требуется разбирать, но необходимо изготовить экструдер. Стоит отметить основные преимущества этого метода:

• Так как конструкция корпуса не разрушается, обеспечивается высокая надежность заводского соединения.
• Полимер заполняет все пустоты и места выработки, ставшие причиной выхода опоры из строя.
• Когда материал застывает, он образует цельный вкладыш, характеристики которого как минимум не уступают заводской детали, а порой и превосходят их.
• Полимер содержит в своем составе специальные ингредиенты, обеспечивающие качественную сухую смазку пальца.
• Достигается высокая прочность при ударных нагрузках.

Для применения этой технологии в нижней части корпуса следует просверлить отверстие, диаметр которого выбирается в соответствии с используемым экструдером. Необходимо тщательно очистить зазор между вкладышами и шаровой поверхностью пальца от грязи, а также продуть узел воздухом для удаления стружки и песчинок.

Полимер нагнетается в корпус с помощью экструдера через заранее просверленное отверстие. Как только пластмассовый состав застынет, ремонтные работы можно считать завершенными. Единственным недостатком этой технологии является отсутствие возможности проверить геометрию сферической поверхности пальца.

Разборный метод

После того как опора будет снята, необходимо разобрать корпус. Для этого потребуется высверлить в одной половине все точки сварки, разделив после этого деталь на две части с помощью молотка и зубила. Затем стачиваются развальцованные края и наносится удар по торцу пальца, чтобы отделить дно корпуса. После измерения внутреннего и наружного диаметров корпуса изготавливается кольцо с аналогичными размерами и внутренней резьбой, а также пробка, которая вворачивается в эту деталь. Высота кольца должна составлять порядка 10 см.

После этого в корпус помещается новый вкладыш и отреставрированный палец. Соединив две части корпуса, их следует прихватить сваркой

При этом необходимо проявить осторожность, чтобы избежать перегрева вкладыша

Рекомендуем почитать по теме переделка шаровых с нерозборных в розборные

Приветствую всех обладателей Е30. Предлагаю вашему вниманию вариант переделки стандартной ДМРВ в бес.

Подскажите, как и что делать, какие засады, на что обращать внимание

Как проверить шаровую опору

Если вы подозреваете, что с подвеской что-то не так, можно заехать на СТО. Специалисты смогут сказать вам точно, что именно неисправно.

Однако при острой необходимости можно обойтись и своими силами:

1. Загнать машину на яму и проверить состояние шаровой. О наличии неисправности вам скажет стук и чересчур свободный ход шарового пальца (данную проверку можно провести даже с помощью обычной монтировки).
2. Второй способ — попросить кого-нибудь, кто разбирается во внутреннем устройстве автомобиля, «послушать» машину. Для этого ее нужно раскачать и прислушаться, какие звуки при этом издает подвеска.
3. Если способ, описанный выше, не дал нужного резальтута, следует приподнять проблемный бок автомобиля на домкрате. Затем, надавив на педаль тормоза (для того, чтобы вас не сбил с толку возможный люфт подшипника), нужно раскачать колесо. Определить поломку шаровой опоры поможет лязгающий звук.
