Выполнение проверки
Итак, чтобы не опоздать с заменой, необходимо проверять и оценивать состояние ремня ГРМ. Получить к нему доступ довольно просто. Открутив несколько болтов кожуха и отодвинув его в сторону, мы сможет осмотреть деталь подробно. Однако помните, что необходимо осматривать не точечно, а по всей области, немного прокручивая ремень ГРМ стартером Форда Фокус 2. Главная цель этого действия заключается в выявлении следующего:
- Износа, трещин, отслоений и других повреждений зубчатой поверхности.
- Трещин и разрывов, углублений или выпуклостей.
- Разлохмаченных, расслоенных и потертых частей.
- Потеков масла на любой области ремня.
Если одна из описанных выше проблем обнаружилась на Ford Focus 2, то замена необходима как можно быстрее. Что касается следов масла, то они могут возникать, когда неисправны сальники распределительного и коленчатого вала. Ремень ГРМ с такими повреждениями нужно менять, как можно скорее, не дожидаясь, когда пройдет срок его эксплуатации. Далее мы расскажем о том, как правильно его менять и устанавливать новый элемент, не повредив ничего при этом.
Процесс демонтажа
Первым делом снимается ремень привода. Затем демонтируется защита генераторного вывода и откручиваются болты крепления. Всего их 3.
Теперь можно легко снять генератор, но нам еще мешает расширительный бачок. Полностью снимать его не надо, а нужно только снять отвести немного в сторону, предварительно сняв с кронштейнов. Шланги отсоединять не нужно.
Подкладываем под двигатель деревянный брусок. Опора агрегаторной подвески крепится на двух гайках, их нужно открутить. Брызговик тоже нужно снять. Сделать это будет не трудно – крепится он на двух болтах. Теперь следует демонтировать шкив водяного насоса. Он крепится на 4 болтах, которые и придется вывернуть.
Подвеска силового агрегата крепится на кронштейне, его нужно снять, выкрутив для этого 3 крепящих болта. Чтобы снять крышку защиты ГРМ, придется открутить 8 болтов. После этого коробка передач ставится на нейтралку, а коленвал проворачивается до такого положения, чтобы метки на VCT и распредвалах совпали.
Теперь выворачиваем заглушку, которая размещена на блоке цилиндров спереди с правой стороны. Перед нами откроется отверстие, в которое будет нужно вставить стержень фиксации. Проворачиваем коленвал до упора, то есть до тех пор, пока его ни остановит фиксатор в виде стержня.
Снимаем шкив путем выворачивания болта его крепежа. Стержень фиксации имеет цилиндрическую форму. В длину он – 65 сантиметров, диаметр его ступенчатый, и в разных местах имеет различное значение.
Теперь нам необходимо зафиксировать распредвалы от проворачивания. Лучше всего делать это при помощи специального приспособления, оно устанавливается таким образом, чтобы расположенные на нем метки оказались наверху. Здесь имеются метки двух видов – линия и точка. Так вот, линия должна находиться рядом с выпускным распредвалом, а точка – с впускным.
Теперь необходимо на четвертой передаче нажать на тормоз до упора. Это делается для того, чтобы коленвал был зафиксирован от проворачивания. Снимаем шкив, предварительно выкрутив болт, крепящий его к носку коленвала. Повторно болт крепления коленвала лучше не использовать, поэтому заранее нужно приобрести новый.
После этого необходимо демонтировать нижнюю крышку ГРМ. Сделать это можно, открутив 3 болта.
Перед непосредственным снятием ремня его надо ослабить, переместив натяжной ролик в исходное положение. Чтобы он оставался на месте, его придется зафиксировать, для чего в расположенное на нем отверстие вставляется нужного диаметра металлический штырь, который и фиксирует ролик за кронштейн. Теперь уже произвести демонтаж ремня не составит особого труда. Это и нужно сделать. Если все же получаться будет не очень, можно поддеть ремень монтажкой или большой отверткой.
На этом разборку можно считать законченной, и пора приступать к сборке. Сборку следует осуществлять от обратного. Сначала надевается ремень. После чего происходит его натяжка роликом. Для этого ремень заводится за натяжной ролик. Предварительно вынимаем фиксатор ролика. Теперь устанавливаем нижнюю крышку и шкив. Снимаем фиксатор с механизма VCT и распредвалов. Извлекаем стержень фиксирования коленвала из отверстия в блоке цилиндров. Все остальные детали нужно установить в обратном порядке.
Подготовка
На яме: снять защиту – болты, 2 шт. на 17 и 4 шт. на 13. Откручивают 4 болта на компрессоре, снимают ремень, затягивают моментом 25 Н*м.
Бачок ОЖ
Под капотом: снять «–» АКБ, открутить бак ГУР, освободить шланги ОЖ, снять с двух защёлок и отвести бак ОЖ в сторону.
Как снять генератор: отключают разъём, откручивают гайку на клемме, откручивают крепёж – шпильку и болт сверху, болт снизу.
Генератор, помпа, стартер
Под ремнём генератора будет шкив помпы. Откручивают ключами на 10 (фото 2). Подготовка стартера:
- Открутить 2 болта сверху (фото 3) и 1 снизу (фото 4), «красные» болты не вынимать!
- Узел отводят в сторону.
Чтобы снять крышку:
- Откручивают 5 болтов сверху, 2 в центре, 2 снизу;
- Отводят крышку вниз;
- Отводят назад и снимают.
Инструкция по замене ремня ГРМ
Во время замены ремня газораспределительного механизма вам понадобится дополнительные приспособления для удерживания и прокручивания шкива коленчатого вала, фиксатор шестерен распределительных валов, специальный болт для фиксации двигателя в ВМТ и приспособление для откручивания шестерен распредвалов. Подробно о том, как самостоятельно изготовить вышеперечисленные приспособления можно узнать из Инструкции по изготовлению приспособлений по замене ремня ГРМ на Форд Фокус 1
- Поддомкрачиваем и снимаем правое колесо. Также необходимо подставить по поддон картера вставить деревянную проставку и с помощью пневмодомкрата немного поддомкратить двигатель и открутить болты крепления опоры на двигателе и кузове автомобиля.
Открутив два болта на лонжероне, демонтируем под крылом защиту
Сверху двигателя в районе дроссельной заслонки отсоединяем трос газа
Открутив болт на 10, отсоединяем и приподнимаем расширительный бачок
Ключом на 10 ослабляем болты крепления шкива помпы
Теперь, открутив 4 болта верхней защиты ремня ГРМ, но не снимаем ее
Далее снимаем крышку клапанов. Для этого с помощью головки на 8 откручиваем по периметру 9 болтов + одну гайку на шпильке держателе. После чего немного сдвинув влево демонтируем ее.
Снимаем высоковольтные провода со всех свечей зажигания и ключом выкручиваем свечу первого цилиндра (крайняя от ремня привода ГРМ)
Теперь необходимо выставить поршень первого цилиндра в ВМТ. Для этого вставляем в свечное отверстие небольшую деревянную палочку примерно 30 см (подойдет деревянная шпажка для шашлыков) и с помощью приспособления начинаем прокручивать шкив коленвала до тех пор, пока палочка перестанет подниматься вверх, но и не начала опускаться вниз
Теперь обратите внимание на метку шкива коленвала, она должна совпасть с меткой на блоке цилиндров.
После этого необходимо зафиксировать от проворачивания двигатель. Для этого необходимо открутить болт на 10, который находится спереди на блоке между коллектором и картером и вместо него вкрутить болт-фиксатор коленвала, который был изготовлен заранее.
При положении поршня первого цилиндра в ВМТ, а также при совмещении метко на коленвалае и блоке кулачки распердвалов первого цилиндра должны быть направленные в разные стороны, а на хвостах распр. валов должны, бит прорези по всей длине, чтобы можно было в них вставить металлическую пластину.
После выполнения вышеперечисленных операций можно сказать, что двигатель зафиксирован.
Откручиваем ослабленные ранее крепления шкива помпы и снимаем его
Открутив головкой на «8» два болта крепления нижней крышки ремня снимаем ее
После этого аккуратно можно снять и верхнюю крышку ремня ГРМ, при этом обратите внимание на датчик на ней, чтобы он не повредился.
Удерживая приспособлением шкив коленчатого вала, головкой «на 18» отворачиваем болт крепления шкива и при необходимости производим замену сальника.
С помощью приспособления для удерживание шестерен фиксируем, а затем откручиваем сначала одну, а затем другую шестерни распредвала, при этом избегаем проворачивания и нарушения меток на коленвале.
С помощью ключа «Torx T-50» откручиваем правый нижний винт, а затем с помощью головки на 13” остальные болты крепления средней крышки защиты ремня ГРМ и снимаем ее вместе с нижним винтом крепления.
Ключом на 10 ослабляем крепление натяжного ролика
Шестигранником на 6, проворачиваем ось натяжного ролика, тем самым ослабляя натяжение ремня ГРМ, а затем снимаем ремень.
Также демонтируем и сам натяжной ролик, так как он подлежит обязательной замене.
На его место устанавливаем новый ролик, таким образом, чтобы металлическая лапка фиксатора попала в паз на головку блока, как показано на фото.
Затем с помощью ключа на 15 откручиваем крепление и снимаем направляющий ролик и на его место устанавливаем новый.
Теперь очередь нового ремня ГРМ. Заводим его согласно схеме.
На отрезках ремня ГРМ ШКИВ КОЛ.ВАЛА – НАПРАВЛЯЮЩИЙ РОЛИК – ШКИВ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ должны быть натянуты
Нельзя производить натяжку ремня ГРМ вращательными движениями шестернями распредвалов
Для натяжения ремня шестигранником на 6 проворачиваем ось ролика натяжителя до совмещения указателя натяжителя с прямоугольным отверстием фиксатора. После чего ключом на 10 зажимаем ролик.
Чтобы проверить натяжение и правильность установки ремня ГРМ Форд Фокус 1 необходимо снять все фиксаторы и прокрутить коленчатый вал двигателя на 360 градусов. Если метки на коленвале и блоке совпали, а натяжение ремня остался прежнее значит, вы все сделали правильно и можно производить сборку в обратном порядке.
Разделы руководства
- Автоматическая трансмиссия
- Аккумулятор и генератор
- Антиблокировочная система
- Аудиосистема
- Воздух и пары
- Гидропривод тормозов
- Группа электронных функций
- Двигатель
- Двигатель 1.4/1.6 Zetec-SE
- Двигатель 1.8/2.0/1.6 Zetec-E
- Двигатель 1.8L дизель
- Двигатель Duratec 8V 1.6L
- Двигатель Duratec ST 2.0 л
- Задняя подвеска
- Идентификационные коды
- Использование мануала
- Колеса и шины
- Люк крыши
- Механическая коробка iB5
- Механическая коробка MT285
- Механическая коробка MTX-75
- Органы управления
- Освещение
- Отопление и вентиляция
- Охлаждение двигателя
- Панели кузова
- Подача топлива
- Подвеска
- Полуоси переднего моста
- Приборы и контрольные лампы
- Привод аксессуаров
- Ремни безопасности
- Ремонты кузова
- Рулевое управление
- Система выпуска
- Система зажигания
- Система запуска
- Система тормозов
- Стекла, рамы и механизмы
- Стеклоочистители и омыватели
- Сцепление
- Токсичность выхлопа
- Управление микроклиматом
- Электрораспределение
- Элементы задка
- Элементы кузова
- Элементы салона
Если беспокоит на Форд Фокус 3 ремень генератора – замена необходима
Ежедневно автомобилисты сталкиваются с необходимостью включения дополнительного освещения, магнитолы, иных осветительных приборов. Всё это происходит благодаря наличию в штатной конструкции машины такого оборудования, как генератор. Устройство предназначено для превращения механической энергии вращения коленвала в электрическую для питания всей цепи автомобиля. Приводится в действие механизм за счёт вращения ремня в системе ГРМ. Неисправность генератора приводит к целому ряду поломок в системе. Например, резкое увеличение напряжения аккумуляторной батареи, вскипание электролита. Зачастую случается короткое замыкание. Обо всех поломках и неисправностях рассмотрим на примере автомобиля марки Форд Фокус третьего поколения.
Диагностические методы
Водителю на заметку: в современных автомобилях применять так званые «дедовские» методы для диагностики генератора не принято. Если скинуть клеммы на аккумуляторе, то можно нанести ещё больший ущерб техническому средству. Перепады напряжения выведут из строя всю электронику во главе с бортовым компьютером. Рекомендовано проводить замеры с помощью специального диагностического стенда. Изначально замеряется напряжение на клеммниках, запускается мотор и снимаются показания повторно.
До момента запуска двигателя показатели не должны превышать 12В, после старта – в пределах 13,7 – 14,8 В. Превышение в сторону «+» свидетельствует о перезаряде, в минус – отсутствие тока из-за поломки генератора, который входит в состав газораспределительного механизма.
Понятие, принцип работы ГРМ, роль ремня генератора
ГРМ – это комплексный механизм, установленный для эффективного управления потоками газов, поступающих в каждый цилиндр. Структура сложная: распределительный вал, приводы клапанов для открытия и закрытия отверстий в камерах сгорания, передаточные звенья, толкатели, штанги, коромысла, ряд других вспомогательных элементов. В этот список также входит ремень ГРМ, которому отводится особая миссия.
Ремень служит для синхронизации распредвала и коленвала в автомобиле. Длительность эксплуатации ремня строго регламентируется каждым производителем. Соединение валов между собой необходимо для того, чтобы мотор запустился и в последующем работал в такт.
Отыскать ремень на моторе достаточно просто – левая нижняя часть в моторном отсеке. В иных марках и моделях место дислокации будет иное. Структура ремня зубчатая, что позволяем ему максимально качественно и плотно захватывать пазы подконтрольных ему агрегатов. Ранее существовала практика установки соединителей с гладкой поверхностью. Но показатель их эффективности был низок, что и послужило основанием для разработки нового типа ремней для связи валов между собой.
Вместе с тем, совершенство технологии привело к увеличению нагрузки на ремень. Теперь, вместо двух валов, приходится приводить в движение вспомогательное оборудование. Это существенно снижает длительность срока эксплуатации.
Форд Фокус 3: замена ремня генератора – предпосылки
Характерные признаки неисправности ремня генератора таковы:
- на ремне видны следы заусениц, как следствие изношенности зубьев;
- во время работы двигателя слышен свист, ощутимо проскальзывание ремня, что указывает на его чрезмерное растяжение;
- цвет выхлопа двигателя стал чёрный, не следует путать с дизельным агрегатом, когда мотор испытывает нагрузку от перевозимого груза;
- вибрации при работе мотора независимо от скорости;
- запуск силового агрегата утруднён;
- в моторе появились сторонние шумы.
Когда нужна замена ремня генератора Форд Фокус 3
Какие ситуации побуждают к замене ремня? В большинстве случаев это результаты проведения диагностики автомобиля. Как правило, владелец транспортного средства редко когда способен принять решение о замене, вследствие своей некомпетентности. Вся полнота ответственности лежит на мотористе. Специалист должен быть достаточно квалифицированным, чтобы правильно диагностировать поломку, место её дислокации, степень критичности, количество необходимых запасных частей.
Начинать осмотр технического средства следует со считывания показаний бортового компьютера Форд Фокус 3. Для этого мастер подключает к диагностическому разъёму контактную плату и на портативном сканере просматривает данные, проводит анализ. После этого проводит осмотр самого ремня и ГРМ в целом. В моторном отсеке отвинчивает пластмассовый короб, покрывающий ремень. Основные поломки ремня – это наличие заусениц, когда материал деформируется и приходит в негодность и обрыв зубьев. Как только один из вышеуказанных признаков присутствует, нужно проводить замену.
Замена ремня ГРМ на Ford Focus 2 подробная инструкция с фото
Замена ремня ГРМ на Форд Фокус 2 требуется не на всех моторах Ford Focus, ведь некоторые двигатели имеют цепной привод ГРМ. Двигатели серии Duratec объемом 1.4 и 1.6 литра имеют одинаковую схему газораспределительного механизма с 16 клапанами и 2 распределительными валами. Замена ремня на этих моторах идентична. Двигатель 1,6 Duratec Ti-VCT имеет систему изменения фаз газораспределения. Ремень привода ГРМ приводит в действие исполнительные механизмы системы VCT, которые с помощью гидромеханической связи передают вращение распределительным валам.
Замена ремня ГРМ Форд Фокус 2 процесс не простой, поскольку шкивы распредвалов не имеют шпонок, кроме прочего нет никаких меток. Так же, при замене ремня придется снимать еще и клапанную крышку. Понадобится специальный болт определенного размера, для фиксации коленвала в четком положении. А для снятия и установки приводных ремней Focus 2 вам понадобятся специальные приспособления.
Прежде чем самостоятельно приступить к снятию ремня ГРМ на Форд Фокус внимательно изучите это руководство и объективно оцените свои силы.
Замена ремня ГРМ на Ford Focus 2 проводится раз в 100 тысяч километров, одновременно с этим ремнем меняются все приводные ремни, поскольку на этом автомобиле они одноразовые, повторная установка приводных ремней генератора и кондиционера не допускается. Если ремень ГРМ на Фокусе 2 обрывается, то это приведет к загибанию клапанов. Учтите, что на двигателях 1.4 и 1.6 клапана гнет однозначно, поэтому менять ремень надо вовремя.

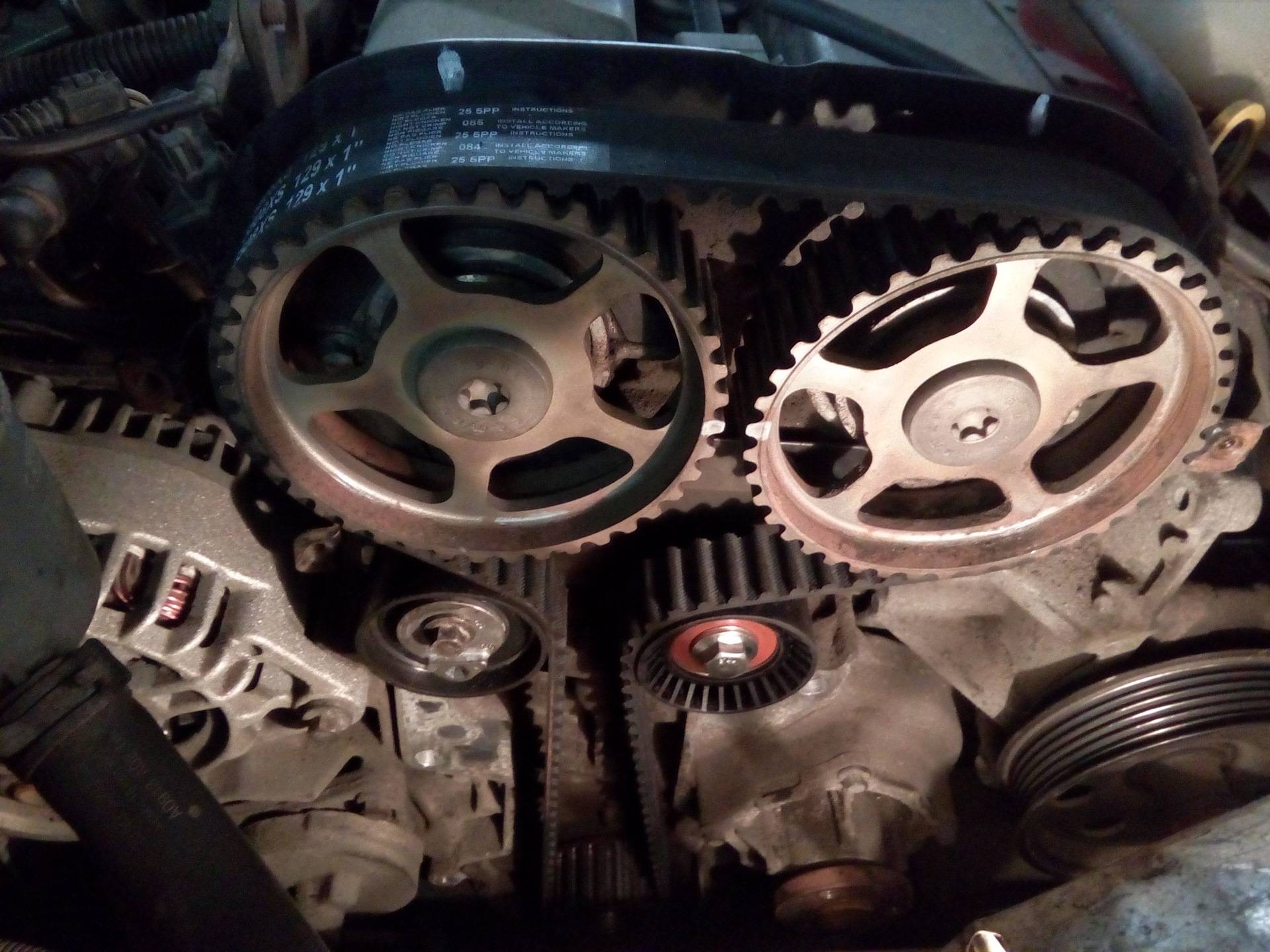

Схема устройства ГРМ Фокус 2 далее на фото.
- 1 — зубчатый шкив коленчатого вала
- 2 — натяжное устройство ремня ГРМ
- 3 — задняя крышка привода
- 4 — зубчатый шкив распределительного вала выпускных клапанов
- 5 — зубчатый шкив распределительного вала впускных клапанов
- 6 — ремень ГРМ
Далее подробная инструкция по замене ремня Ford Focus 2 с фотографиями.
Для предварительной проверки состояния ремня ГРМ ( которую по регламенту обслуживания надо проводить раз в 30 тысяч километров) головкой «на 8» отворачиваем пять (из девяти) болтов крепления передней верхней крышки. Смотрим фотографии ниже.
Помощник головкой «на 18» проворачивает коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.
При этом отводим край верхней передней крышки привода ГРМ от крышки головки блока цилиндров и удерживая крышку привода в таком положении, оцениваем состояние зубчатого ремня. Если имеются масляные следы, трещины или отслоения, то такой ремень ГРМ Форд Фокус 2 надо менять вне зависимости от пробега.
Для замены зубчатого ремня привода ГРМ снимаем ремень привода компрессора кондиционера и ремень привода вспомогательных агрегатов. Снимаем крышку головки блока цилиндров.
Накидным ключом «на 10» поочередно ослабляем затяжку четырех болтов крепления шкива привода насоса охлаждающей жидкости. Шкив от проворачивания удерживаем отверткой, вставленной враспор между головками болтов. Отвернув болты снимаем шкив со ступицы насоса охлаждающей жидкости.
Отвернув оставшиеся болты крепления верхней передней крышки привода ГРМ снимаем крышку.
Перед снятием ремня устанавливаем коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия первого цилиндра.
Для этого проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до тех пор пока пазы, выполненные на задних фланцах обоих распределительных валов не расположатся параллельно и на одном уровне с привалочной поверхностью головки блока цилиндров, как на фото далее.
При этом кулачки распределительных валов, приводящие клапаны 1-го цилиндра, занимают положение, показанное на фото.
Чтобы удержать от проворота коленчатый вал при отворачивании болта крепления шкива привода вспомогательных агрегатов, подкладываем под колеса автомобиля упоры, включаем в коробке передач пятую передачу и просим помощника сильно нажать и удерживать педаль тормоза.
Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов.
Если таким образом удержать коленчатый вал от проворота не удалось, то можно застопорить шкив привода вспомогательных агрегатов с помощью простого приспособления — пластины (рычага), к которой прикреплены (сваркой или с помощью резьбового соединения) два прутка, концы которых нужно вставить в отверстия шкива. Вынимаем болт крепления шкива привода вспомогательных агрегатов и снимаем шкив. Головкой «на 8» отворачиваем три болта крепления нижней передней крышки привода ГРМ и снимаем крышку.
Артикул и цена на оригинальный ремень ГРМ для Форд Фокус 3

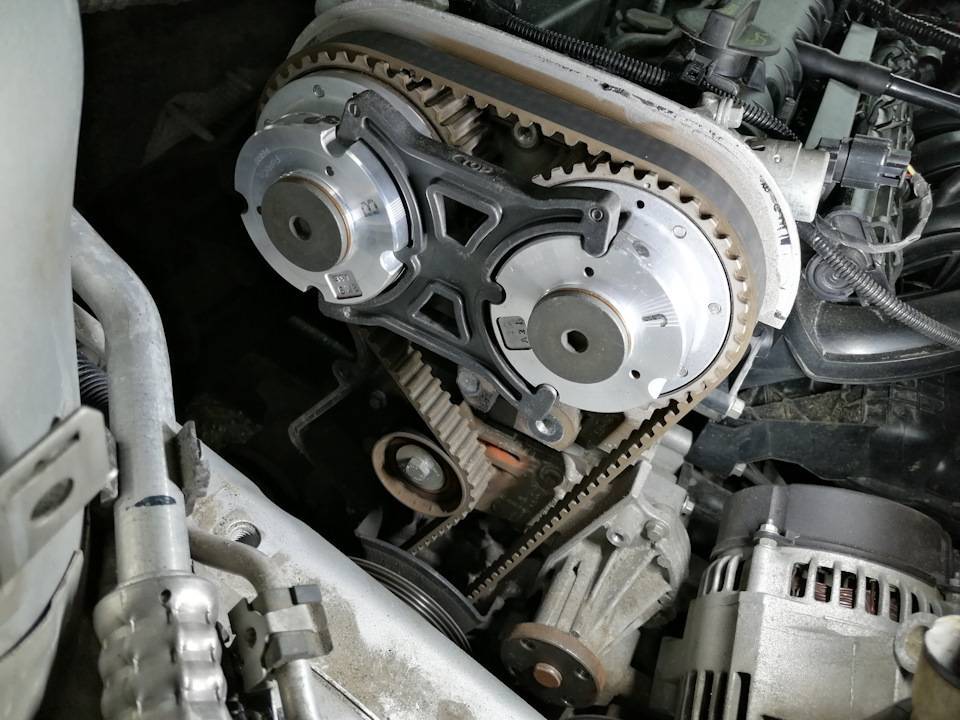

На автомобилях Фокус 3 используется несколько моделей силовых установок. Моторы имеют отличающиеся газораспределительные механизмы. Из-за этого приобретение ремня требует учитывать объем мотора.
До декабря 2012 года на Фокус 3 с самым маленьким мотором на 1.0 литра использовались ремни с каталожным номером 1760650. Цена оригинальных расходников составляет от 3000 до 5000 рублей. После декабря 2012 года на малообъемистых Фокус 3 стал применяться другой ремень. Его артикул — 1807611. Стоимость фирменного изделия составляет 2200-3500 рублей.
В двигателях на 1.5 литра используется оригинальный ремень 1872494. Его цена находится в пределах от 1600 до 2000 рублей. На части машин Фокус 3 можно встретить ремни брендов Peugeot и Citroen. Данные расходники имеют артикул 1610577680. Стоимость изделия составляет 2600-3100 рублей.
В моторах на 1.6 литра используются ремни с артикульными номерами:
- 1675963;
- 1823388;
- 1004297;
- 1004299.
Стоимость оригинальных расходников на Фокус 3 с двигателем на 1.6 лира колеблется от 2400 до 3000 рублей. Помимо фирменных ремней на авто с завода можно встретить изделия Mazda. Они обладают артикулом 1E0612205 и стоят от 750 до 1800 рублей. Также на части Фокус 3 и используется ремни бренда Volvo с каталожным номером 31368072. Данные расходники обладают наивысшей ценой. Их стоимость составляет от 5000 до 8600 рублей.
В процессе эксплуатации к моменту износа ремня исчерпывают свой ресурс и прочие элементы ГРМ. Поэтому автовладельцу предоставляется возможность приобрести фирменный ремонтный комплект. Набор включает в себя непосредственно сам ремень, а также натяжной ролик и болты.
Двигатели, устанавливаемые на Ford Focus 2
Модельный ряд двигателей Focus 2 достаточно широк, в линейке силовых агрегатов есть как бензиновые, так и дизельные моторы. «Второй Фокус» комплектуется бензиновыми ДВС:
- объемами 1.6/1.4 л серии Zetec SE с ременным приводом ГРМ;
- объемами 2.5/2.0/1.8/1.6/1.4 л серии Duratec с цепной передачей газораспределительного механизма.
Дизели Фокус 2 представлены моторами Duratorq TDCi 2.0/1.8/1.6 л, ДВС могут быть с любым приводом газораспределения, внешне двигатели отличаются по кожуху ремня или цепи ГРМ:
- для цепной передачи изготавливается металлическая защита;
- ремень газораспределительного механизма почти всегда закрывается пластмассовым кожухом.
Бензиновые ДВС Zetec-SE – 16-клапанные (DOHC), четырехцилиндровые, серия движков выпускается с 1995 года по настоящее время.
Zetec-SE – это усовершенствованная модель линейки силовых агрегатов Sigma, именно на этих двигателях стал впервые использоваться пластиковый впускной коллектор. Основное отличие Зетек СЕ от двигателей Zeta – впускная (топливный впрыск) и выпускная системы находятся на противоположных сторонах. Минимальный объем цилиндров Zetec-SE – 1.25 л, максимальный – 1.7 л. Следует отметить, что мотор 1.6 л также в дальнейшем устанавливался и на некоторые модели Фокус 3.
Как устранить свист ремня генератора
Очевидно, что на каждой версии Фокуса второго поколения ремень генератора свистит по-своему. Особо неприятным этот звук бывает на рестайлинговой модели. Технический прогресс не стоит на месте, и американский автопроизводитель использует для своих транспортных средств все более усовершенствованные компоненты.
Ford Focus II рестайлинговой версии обрел не только более яркую внешность. Также он стал более дешевым в производстве. Более доступная конструкция получила модернизированную систему натяжения ремня генератора. То есть, сам механизм удаления из конструкции пропал – инженеры Ford посчитали систему ненужно и излишне расточительной.
Объяснение было простым – технологии выпуска ременных перед регулярно совершенствуются, ремни обретают повышенную эластичность, и в натяжителях больше нет нужны. Данное суждение было ошибочным: ремни на рестайлинговой версии используются не слишком эластичные, так что исключение из конструкции системы автоматического натяжителя привело к усилению свиста ремня генератора.
Чтобы разрешить проблему, установить или натянуть ремень, нужно использовать некоторое оборудование. Заранее можно обзавестись ремонтным комплектом 1708273, который содержит в себе ремни генератора и кондиционера, а также специальное оборудование для монтажа
Также можно сэкономить, уделив внимание комплекту 6PK1059ELASTT2 от компании CONTITECH – его стоимость значительно ниже оригинального набора
Для замены также понадобится базовый набор инструментов. Необходимые детали будут отличаться от типа мотора и других особенностей транспортного средства. При выборе элементов нужно учитывать сервисную книжку по эксплуатации автомобиля FF2.
Не свисти, ремень. Боремся со свистом ремня генератора Ford Focus 2
Автомобиль не самое тихое транспортное средство. Акустический фон в больших городах на 90% состоит из шумов автомобильного происхождения. Для тех, кто любит свою машину, эти звуки слаще музыки. Впрочем, иногда бывают и не слишком приятные обертона, когда свистит ремень генератора, к примеру. Форд Фокус второго поколения тоже не исключение и у него иногда появляются подобные срывы. Как натянуть ремень генератора, как устранить свист и почему свистит даже новый приводной ремень — все это выясним прямо сейчас.
Да, каждый ремень свистит по-особенному, в частности это касается рестайлингового Форд Фокус 2. Прогресс, конечно, на месте не стоит и производитель со временем внедряет все более усовершенствованные узлы и детали. Рестайлинговый Фокус стал не просто ярче внешне. Он стал дешевле для производителя. Как результат удешевления конструкции, мы получили изменённую систему натяжения приводного ремня.Дорестайлинговый (слева) и рестайлинговый натяжители ремня приводаТочнее, натяжной механизм как раз удалили. На Форде посчитали ненужным и слишком расточительным применение автонатяжителя ремня генератора.
То ли не на все рестайлинговые Фокусы ставили суперэластичные ремни, то ли ремни эти не такие уж и эластичные, но после увольнения натяжителя ремень генератора стал свистеть очень часто.
Применяем технологию «дауншифтинг», то есть понижение уровня техобеспечения до предыдущего. Для этого нам будет необходимо купить новый ремень генератора, новый натяжной ролик и три болта М8х70.Три болта М8х70, которые заменяют шпильки на рестайлинговом ФокусеОтзывы владельцев однозначно подталкивают нас к покупке комплектующих от компании Gates. Вот их каталожные номера и примерные цены по курсу на 2018 год:
- Если покупать комплектом, что выгоднее, то он обойдётся примерно в $44-46, а его номер по каталогу К026PK1305;
- Можно покупать отдельно и в этом есть определённый смысл, к примеру, можно купить металлический ролик натяжителя ремня со сменным подшипником Gates T36420, его цена порядка $10.Металлический ролик Gates T36420
- Пластиковый ролик с артикулом Gates T36398 всего на $2 дешевле.
- Ремень основной привода генератора для Форд Фокус с двигателем 1,8-2,0 л с каталожным номером Gates 6PK1305 стоит также около 10 зелёных.Дорестайлинговый натяжитель ремня с регулировкой натяжения
- Ремень генератора для 2,3-литровых Фокусов (Gates 6PK1320) отдадут за $11.
- И для справки, ремень кондиционера Gates 5PK705SF (FF2 2,3 литра) стоит $8.
Интересное по теме: Выбираем антифриз, часть 2. Приключения Тосола
Снимаем правое колесо, подкрылок и брызговик, а также пластиковую крышку двигателя. Натяжитель и ремень меняются элементарно, единственное, что может осложнить работу — отсутствие специального приспособления. Оно может идти в комплекте с ремнём, а может и нет. Вот его фото.
Приспособа для установки ремней: 1 – для ремня генератора и помпы; 2 – для ремня привода компрессора кондиционераПриспособа вставляется в шкив помпы до щелчка и проворачивается ключом на 19. Старый ремень срезается. Надевать новый ремень привода генератора будем в такой последовательности:
Шкив насоса гидроусилителя. Заводим ремень под шкив помпы под приспособу. Надеваем на генератор.
Схема установки ремня генератора на втором Фокусе
Проверяем состояние ремняДопустим, мы заменили ролик или ездим на дорестайлинговом Фокусе 2, но генератор вдруг засвистел. Тогда первым делом проверяем вот что:
Состояние ручейкового ремня. На его поверхности не должно быть трещин и расслоений. Натяжение ремня. Если ремень прослаблен, он обязательно будет свистеть. Чистоту шкивов и роликов. Плоскость, в которой работают шкивы и ролики. Если продольные центра шкивов смещены, ремень быстро выйдет из строя.
Интересное по теме: 2019 Audi A1 Sportback. Просто красавчик!Также ремень может свистеть из-за замасливания или попадания антифриза, может свистеть сам подшипник ролика натяжителя, свист может быть вызван потерей ремнём эластичности, особенно в мороз. Поэтому ремень часто свистит на холодную, а после прогрева двигателя свист пропадает.
Цепь ГРМ или ремень?
Цепь ГРМ устанавливается на моторах Форд Фокус объемом 1.8 и 2.0 литра, а двигатели Форд Фокус 1.6 литров оснащаются ремнем. Цепь существенно повышает надежность и рассчитана на весь срок службы двигателя — ресурс цепи 200-250 тыс. км. Ее неисправность можно выявить, если она начала работать громче обычного, иначе говоря — греметь.
Основным же преимуществом ремня является то, что стоимость замены и обслуживания такого мотора ниже, чем у цепного, да и работает такой движок чуть тише.
Как отличить, что у вас установлено в ГРМ — посмотрите на фото, такого кожуха не будет, если на вашем Форде стоит цепь, чаще всего у цепных моторов крышка металлическая, а не пластиковая, так как ей постоянно требуется смазка.
Регулировка натяжения с помощью ролика
Регулировочные ролик и ключ к нему
В некоторых современных машинах для регулировки натяжения ремня используются специальные регулировочные ролики. Они позволяют быстро и просто выполнить натяжение ремня. В качестве примера использования такого метода рассмотрим регулировку ремня на автомобиле “Лада Приора” с кондиционером и ГУРом, как одну из самых популярных машин в нашей стране.
Как натянуть ремень генератора на “Приоре”
Работы по натяжению ремня генератора на автомобиле “Лада Приора” проводятся при помощи специального натяжного ролика, который является частью конструкции. Для работы вам понадобится ключ на 17, чтобы открутить и зафиксировать снова упомянутый ролик, а также специальный ключ для поворота регулировочного ролика (представляет собой конструкцию из двух стержней диаметром 4 мм, приваренных к основанию, расстояние между стержнями — 18 мм). Такой ключ можно купить в любом автомагазине за символическую цену. Некоторые автовладельцы пользуются в работе изогнутыми пассатижами или “утконосами”. Однако советуем вам все же купить регулировочный ключ, учитывая его невысокую цену и удобство дальнейшей работы.
Процесс регулировки напряжения
Для регулировки ключом на 17 необходимо немного открутить фиксационный болт, который удерживает регулировочный ролик, после чего с помощью специального ключа немного провернуть ролик с тем, чтобы увеличить (чаще всего) или уменьшить натяжку ремня. После этого снова ключом на 17 зафиксировать регулировочный ролик. Процедура несложна и с ней может справиться даже неопытный автовладелец
Важно лишь правильно выбрать усилие
После того как вы выполнили натяжение, необходимо выполнить проверку. Для этого запустите двигатель и включите максимальные потребители электроэнергии — дальний свет, обогрев заднего стекла, кондиционер. Если они работают исправно, и при этом ремень не издает свиста — значит, вы выполнили натяжку правильно.
Автопроизводитель рекомендует выполнять подтяжку ремня через каждые 15 тысяч километров пробега, а его замену — через каждые 60 тысяч. Также не забывайте периодически проверять натяжение, так как ремень имеет свойство растягиваться.
Натяжение ремня генератора на “Приоре”
Еще один метод натяжки ремня генератора на “Приоре”
Подробную информацию о процессе замены ремня генератора на машине «Лада Приора» вы найдете в соответствующем материале.
Как натянуть ремень генератора “Форд Фокус”
На разных модификациях автомобилей “Форд Фокус” используется одна из двух систем регулировки натяжения ремня — с помощью автоматического или с помощью механического ролика. В первом случае эксплуатация для владельца гораздо проще, поскольку натяжение ремня выполняется с помощью встроенных пружин. Поэтому водителю необходимо проводить лишь периодическую замену ремня (самостоятельно или на СТО).
В случае механического ролика натяжение необходимо выполнять вручную, используя слесарные инструменты — монтировку и гаечные ключи. Конструкция роликового механизма также может отличаться. Однако суть процедуры сводится к тому, что необходимо немного ослабить крепление ролика, выполнить натяжку и вновь его зафиксировать. Также в некоторых модификациях “Форд Фокус” (например, “Форд Фокус 3”) регулировки натяжения нет. То есть, в случае проскальзывания ремня необходимо производить его замену.
Обратите внимание! Покупайте оригинальные ремни, так как зачастую неоригинальные имеют немного больший размер, из-за чего после установки он будет свистеть и греться. Предлагаем вам ознакомиться с материалом, где представлена процедура замены ремня генератора на автомобиле «Форд Фокус 2» — статья. Предлагаем вам ознакомиться с материалом, где представлена процедура замены ремня генератора на автомобиле «Форд Фокус 2» — статья
Предлагаем вам ознакомиться с материалом, где представлена процедура замены ремня генератора на автомобиле «Форд Фокус 2» — статья.
