Замена подсветки приборной панели своими руками

Сколько лампочек в приборке 2107 на подсветку

Для освещения стандартной панели семерки используется всего пять лампочек. Некоторые водители добавляют лампочки для усиления эффекта, но это излишне, если заменить стандартные элементы на более производительные диоды.

Какие подходят лампочки в подсветку приборки 2107

На машине стоят штатные осветители типа АМН 12-3-1 (T3W), отвечающие за иллюминацию доски и основных приборов. За подсветку индикаторов ответственны лампочки типа А12-1,2(W1.2.).

Подобные элементы обычно светят тускло, выдавая рассеянный и блеклый свет.

Светодиодные лампы в панель ВАЗ 2107

Для штатной приборки рекомендуется использовать вставки с типом цоколя, описанным выше. По указанному номиналу можно подобрать диодные и более современные аналоги повышенной производительности.

Замена подсветки приборной панели

Вот таким образом мы и подошли к основному этапу работы по замене приборной панели. Здесь-то нам и понадобится то терпение, о котором мы говорили в самом начале. Находим на панели лампочки, и маркером делаем пометки на тыльной стороне этих световых элементов.

Берем паяльник, с его помощью нам требуется отпаять все диоды. Аккуратно диод за диодом, стараясь не задеть соседние диоды и дорожки, идем к поставленной цели. Отлично, можете отдохнуть. Если же вы горите желанием побыстрее это все закончить, тогда времени на перерыв у нас нет, незамедлительно переходим к следующему этапу – на место отпаянных светодиодов припаиваем новые лампочки.

Кстати, поменять можно не только цвет подсветки, но и даже изменить оттенок стрелок, например спидометра, тахометра или температурного показателя. Для этого ватным диском, пропитанным растворителем, протираем стрелки, стараясь очистить их от прежней краски, после чего красим их в желаемый цвет.

Основной этап пройден, теперь необходимо вернуть все на свои места. Прежде чем вы начнете собирать панель в обратной описанной выше последовательности, следует удалить со стекла старый герметик, обезжирить поверхность и на края стекла нанести новый герметик. Устанавливаем панель, подключаем все контакты и проверяем работоспособность новой подсветки, только не забудьте подсоединить отключенные перед началом работы клеммы к аккумулятору.

ВАЗ-2114 — это одна из самых важнейших деталей в машине, от показаний которой может зависеть не только техническое состояние автомобиля, но возможно и ваша жизнь (при неправильных показаниях спидометра). Со временем любая деталь может выйти из строя, даже такая надежная, как панель приборов на ВАЗ-2114. Поэтому каждому владельцу четырнадцатой модели полезно знать, как демонтируется панельная доска.

Где это может понадобиться?

Знания сборки/разборки могут пригодиться не только при неправильных показаниях спидометра, тахометра или датчика уровня топлива, а и при самостоятельной звукоизоляции салона. И если вы хотите получить полный эффект от шумоизоляции и ездить на бесшумном ВАЗ-2114, панель приборов и передняя торпеда обязательно должны быть звукоизолированы. Также демонтаж производится при тюнинге салона. Итак, давайте разберёмся поэтапно в процессе снятия данного устройства.

Какие инструменты для этого нужны?

Для того чтобы снять данную запчасть с автомобиля, вам не нужно иметь каких-либо дорогостоящих инструментов, достаточно воспользоваться набором отвёрток и по желанию — руководством по эксплуатации.

Как снять ВАЗ 2114? Поэтапная инструкция

Прежде чем откручивать все гайки и болты, откройте капот и снимите клемму с аккумулятора, дабы обесточить всю электронную систему и в целом. И только после этого можно разбирать приборную доску.

Для того чтобы снять данную запчасть, снимите все подрулевые переходники и их переключатели. Далее демонтируйте все декоративные пластмассовые накладки, которые скрывают нахождение саморезов. Также не забудьте и про рычаги управления печкой — их тоже нужно снять.

Теперь добираемся до щитка приборной доски. Здесь нужно вскрыть центральный кожух рулевой колонки, после чего найти и снять скрытый болт, крепящий руль к валу. После того, как гайка откручена, рулевое колесо будет немного вилять. Это признак того, что можно спокойно его снимать.

Как мы знаем, все современные автомобили ВАЗ, в том числе и 14-я модель, имеют горизонтальную регулировку руля. Так вот, для того чтобы демонтировать панель приборов ВАЗ-2114, вам нужно опустить её максимально вниз. Это делается для того, чтобы снять два самореза, которые скрываются в той щели. Именно они и держат приборную панель (конечно же не всю). После того как вы их открутили, нужно найти боковые болты, которые скрываются под декоративной накладкой и тоже их демонтировать.

Финишный этап

После того как все винты откручены, вы почувствуете, что панель приборов ВАЗ-2114 начинает шататься при малейшем дотрагивании. Если это так, значит вы всё сделали правильно. После этого нужно аккуратно вытащить приборную доску на себя

Здесь очень важно соблюдать правильность действий. Если данная запчасть где-то застряла, но вам кажется, что она откручена, не пытайтесь её снять сильным рывком, так как это может привести к непредсказуемым последствиям вплоть до покупки новой приборной доски

Помните, что данная запчасть любит в первую очередь аккуратность

Помните, что данная запчасть любит в первую очередь аккуратность.

Итак, мы определись со всеми этапами демонтажа панели приборов на ВАЗ-2114.

Инструкция по замене

Процедура замены ламп приборной панели не представляет существенной сложности. Единственным проблемным моментом может стать разборка, позволяющая снять щиток подсветки и добраться до лампочек. Сложность состоит в том, что винты крепления находятся в разных точках, и надо знать их расположение. Рассмотрим процесс по порядку:

Необходимые инструменты

Для замены лампочек в приборной панели понадобятся:

• отвертка с жалом под крест;
• плоская отвертка, желательно с тонким жалом для отщелкивания заглушек и креплений;
• пассатижи для демонтажа патронов;
• набор светильников на замену.

Малое количество нужных инструментов делает работу удобной и быстрой. Если планируется произвести небольшой тюнинг — изменение цвета или яркости подсветки, то потребуются дополнительные приспособления для удаления заводской краски, демонтажа пластиковых светофильтров и растворитель для очистки остатков окрашивающего слоя на тыльной стороне щитка приборов.

Замена подсветки

Для получения ровной подсветки рекомендуется по возможности менять сразу все лампочки приборной панели. Замена одного светильника может создать ситуацию, когда уже через неделю придется повторять всю процедуру для того, чтобы поменять другую перегоревшую лампу. Поэтому специалисты рекомендуют обновлять сразу всю подсветку. Также целесообразно поменять лампы накаливания на светодиоды — они экономичны, обладают широким ассортиментом и предоставляют большой выбор оттенка и яркости свечения.

Как разобрать приборную панель

В первую очередь необходимо снять декоративную накладку с магнитолы. На ВАЗ 2114 приборная панель механически связана с этой деталью, поэтому надо ее сразу отсоединить. После этого выполняют следующие действия:

• при помощи плоской и крестовой отверток отсоединяется декоративный кожух. Рулевую колонку следует максимально опустить, чтобы она не препятствовала выполнению работ. Придется аккуратно отщелкнуть декоративные заглушки и открутить 5 саморезов, фиксирующих кожух. Также надо снять ручки с ползунков и выключателя отопителя;
• после отсоединения шурупов кожух надо потянуть на себя. Действовать следует аккуратно, возможно, еще не все элементы удалены и их можно сломать. Можно кожух полностью не снимать, места для откручивания крепежных винтов хватит;
• для отсоединения приборной панели нужна длинная отвертка под крест. Винты откручивают, наклоняют щиток на себя и выдергивают клеммные колодки с соединительными проводами.

Замена ламп подсветки

Для демонтажа патронов удобно воспользоваться небольшими пассатижами. Ими захватывается плоская задняя часть. Она аккуратно поворачивается на половину оборота против часовой стрелки, после чего узел можно извлечь из гнезда. Подобным образом извлекаются все элементы, подлежащие замене. Затем светильники извлекают и устанавливают на их место новые экземпляры. Вставляют патроны в гнезда и поворачивают на полоборота по часовой стрелке для фиксации. После этого рекомендуется присоединить клеммные колодки, подать рабочее напряжение и проверить работоспособность лампочек, пока не произведена сборка кожуха. Производится проверка систем автомобиля:

• включают зажигание и проверяют работу индикаторов давления масла, генератора и «чек». Поднимают рычаг ручника и смотрят, зажглась ли лампа;
• запускают для проверки аварийную сигнализацию;
• переключают дальний и ближний свет головных фар и определяют, работает ли индикация;
• включают габариты.

Если все элементы системы освещения работают в штатном режиме, производят сборку приборной панели в обратном порядке. На этом процесс замены лампочек приборки ВАЗ 2114 завершается.

Избавляемся от старой CCFL

Наиболее очевидный путь решения проблемы – замена лампы, но ремонт имеет и некоторые подводные камни. Например, для замены необходима точно такая лампа. Источники с немного другими параметрами питания инвертор принимать не хочет, а найти полный аналог для модели выпущенной 5-6 лет назад порой проблематично.

В свете этого очень привлекательна идея переделки монитора на led подсветку.

Для перехода на LED придется разобраться с инвертором для CCFL ламп. Нам он уже не пригодится, поскольку на его выходе формируется высоковольтный высокочастотный сигнал смертельный для светодиода.

Просто отсоединяем шлейф разъёма инвертора от основной платы. На будущее нам понадобится разъём «dim» для управления яркостью светодиодной ленты.

Для замены ламп в мониторе на светодиодную ленту потребуется диммируемый драйвер питания.

Замена проводится в два этапа. Первый – извлечение CCFL ламп и инвертора питания, второй – установка светодиодной ленты, драйвера питания и их подключение. В качестве светодиодного драйвера можно использовать модели на 220В и 12В, главное, чтобы они подошли по габаритам.

В качестве эквивалента CCFL лучше всего подходят ленты, у которых 120 диодов на метр. Если не удалось найти такую ленту подходящей ширины, возможно использование 90 диодов на метр.

Лента должна быть нейтрально белого цвета, иначе искажения цветопередачи гарантированы

При выборе светодиодной ленты для монитора на это обратите особое внимание. Подробнее о цвете свечения ламп читайте здесь

При замене лампы не стоит увлекаться достижением слишком высокой яркости, у мощных светодиодов значительное тепловыделение, что не лучшим образом скажется на самой матрице.

Что нужно для устранения поломки

Для устранения неисправности пользователю потребуется инструмент, а также новые светодиоды. Купить светодиодную ленту в сервисном центре не получится — там их не заказывают и не продают. Есть возможность заказать такой товар у фирмы-производителя, но доставка займет очень много времени, да и цена будет слишком высокой. Лучший выход – поменять отдельно неисправные светодиоды.

На разных моделях одной и той же фирмы может быть различное количество светодиодов. Например, если на телевизоре LG c диагональю 32 дюйма 32LN540V-ZA всего 21 светодиод (3 ряда по 7 ламп), то на 32LB522U эта цифра может быть другой. Кроме того, чем больше диагональ, тем большее количество светодиодов используется для подсветки матрицы. Например, на телевизоре Samsung UE40ES5507K установлено 112 лампочек. Поэтому определить количество элементов в своем телеприемнике можно, только разобрав его.

Как включить подсветку

Техника XXI в. выпускается на заводах с различными встроенными возможностями. Производитель стремится облегчить пользование своей продукцией и повысить ее привлекательность для покупателя. Такая опция, как подсветка клавиш, востребована, но бывает не на всех моделях ноутбуков.

На стационарных ПК проблема решается проще, можно купить съемную клавиатуру с подсветкой и обновить свою операционную систему до требуемой версии, где поддерживаются нужные опции. Иногда для того, чтобы символика светилась, нужно установить на ПК дополнительные драйвера.

Клавиатура лэптопов оснащена неприметной кнопкой Fn, или Function, которая включает дополнительные функции аппарата. В сочетании с ней и другой клавишей в большинстве случаев можно обеспечить включение подсветки. Привычно изготовители гаджетов делают включение внутреннего света при нажатии Fn и ряда клавиш F1–F12. Можно обнаружить скрытую подсветку при нажимании Fn и стрелок или Fn и пробела.

Если нет желания читать инструкцию или бродить по сайтам фирмы в поисках ответов, нужно быть готовым, что ноут при наборе различных комбинаций начнет выполнять непредвиденные команды: отключит сеть или «уснет». Чтобы восстановить нормальный режим работы, требуется нажать повторно набор кнопок.

На некоторых моделях можно регулировать яркость свечения или цвет. Есть аппараты, где символы начинают светиться, если нажать кнопку сбоку. А другие разработчики предусматривают регулирование работы полезной функции заходом в меню компьютера.

Интересное видео по теме:

Компания Asus оборудует последние модели ноутбуков функцией ночного подсвечивания символов. А в модельном ряду ранних лет этот «наворот» отсутствует. Чтобы проверить, есть ли подсветка на ноутбуке, нужно нажать Fn+F4. Эта же команда регулирует силу света и делает ее ярче. При нажатии одновременно 2 пальцами на Fn+F3 яркость падает, и подсветку можно полностью выключить.

Специалисты рекомендуют присмотреться к символам раскладки на ноуте, если они прозрачные, то на 100% светятся в темноте.

Если не помогли эти кнопки, то можно попробовать все вышеперечисленные. Когда ничего не срабатывает, нужно понимать, что аппарат не обладает такими опциями. Настройка ночного режима через «Мой компьютер» в Asus не работает.

На аппаратах фирмы Acer клавиатура включается комбинацией Fn+F9 или кнопкой слева. На F9 есть рисунок, символизирующий клавиатуру. Если его на клавише нет, то подсветкой аппарат не оборудован.

В ноутбуках Sony настройка подсветки клавиатуры происходит в пусковом меню. Чтобы это сделать, нужно запустить приложение VAIO Control Center, после чего зайти в «Параметры клавиатуры» и выбрать меню «Backlight». Тут можно настроить режим работы светодиодов с учетом освещенности помещения. Кроме этого, на некоторых моделях Sony срабатывает стандартный набор команд с участием клавиш F.

Lenovo

Последнее поколение умной техники Lenovo оборудовано функцией подсветки печатного поля. Для этого пользователю нужно нажать комбинацию Fn+пробел. При внимательном рассмотрении можно увидеть на клавише Space изображение фонарика.

Чтобы проверить, светится ли клавиатура HP в темноте, нужно нажать F5 с изображением «…» или F12. Какое из «F» сработает, зависит от модели. Случается, что ночной режим активируется при зажатии с F5 или F12 кнопки Fn.

Samsung

Производитель умной техники Samsung оборудовал некоторые модели своих ноутбуков датчиком автоматической подсветки. Например, как только аппарат 880Z5E определяет, что в помещении стало меньше света, он включает подсветку клавиатуры.

Если ноут не обладает такой опцией, то свет можно включить нажатием пары F4 и Fn. Выключение света происходит при повторном нажатии комбинации. Кроме этого, «Самсунг» имеет специальное ПО, которое можно установить дополнительно. Программа будет включать и выключать свет в нужное время.

Чтобы ноут «Делл» порадовал светом ночью, нужно убедиться, что в его системе Bios функция включена. При последующих включениях аппарата после нажатия кнопки пуска кликают на F2 раз в 1 секунду. Если на ноутбуке Dell произойдет загрузка Windows, ноутбук выключают, и процесс повторяют.

MacBook

Чтобы аппарат компании Apple включил свечение клавиш в темное время суток, нужно зайти в меню «Системные настройки» и найти там раздел «Клавиатура». Там слева от надписей «Настроить яркость клавиатуры при слабой освещенности» и «Выключать подсветку клавиатуры через…» ставят галку.

Меняем подсветку приборки в ВАЗ на любой цвет

Новая подсветка приборной панели в классическом народном автомобиле ВАЗ придает салону изысканности и чувства комфорта. Установка на автомобиль неоновой или даже светодиодной иллюминации требует больших затрат денег на такое дорогое удовольствие. Самый оптимальный способ решения проблемы, это замена подсветки приборной панели своими силами. Процесс замены подсветки в своем гараже, во-первых – не сложный, а во-вторых – требует меньших денежных затрат. Один из вариантов тюнинга своего авто является специальная накладка на приборную панель, но это будет стоить немало. Лучше будет, если сделать тюнинг панели приборов своими силами.

Чтобы довести дело до конца нужно запастись терпением, а также инструментами и необходимыми материалами. Первым этапом создания совершенства является разборка приборной панели. Для этого нужно снять защитное стекло приборов. Следующий шаг – снятие стрелочек с приборов. Чтобы не повредить стрелочки сделанные из хрупкого материала нужно перед тем как снимать стрелку отверткой, под противоположный конец пластика подложить несколько слоев картона. С применением небольшой силы легонько снимаем стрелку с оси. Подобные действия нужно проделать и с оставшимися стрелочками.

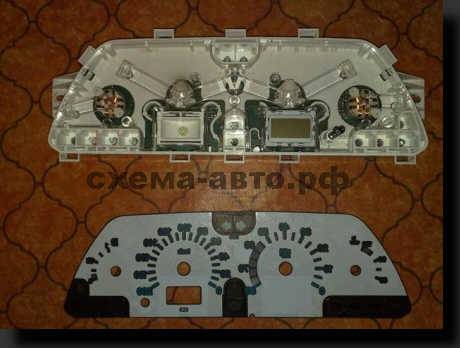

Подложка приборной панели также снимается очень легко. Для ее снятия необходим любой канцелярский нож. Острие ножа просовывают между панелью и подложкой, а затем прорезаем слой герметика по периметру подложки. После снятия защитного стекла подложки, приступаем к дальнейшей роботе по тюнингу панели.

На поверхности приборной панели под подложкой размещен светофильтр, который равномерно распределяет освещение по всей области панели. Этот светофильтр нужно удалить с применением канцелярского ножа, аккуратно соскребя светопроводящий слой.

Светофильтр – это специальная краска, которая наносится на тыльную сторону подложки приборной панели и обеспечивает цифрам и другим информационным сигнализаторам цветовую иллюминацию. После грубой обработке подложки, места, где был нанесен светофильтр, нужно обработать ацетоном или спиртом. Реагент удалит оставшуюся краску, а также обезжирит поверхность и подготовит ее для следующего процесса обработки.

На следующем этапе работ нужно будет изменить подсветку приборной панели. Сначала нужно так сказать – «набить руку» и изменить подсветку одометра. Одометр – это показатель пройденного автомобилем пути, измеряется в километрах или милях. Для того чтобы установить новую подсветку одометра необходимо предварительно снять экран одометра, снять синюю защитную пленку, удалить старую лампочку подсветки и заменить ее новым светодиодом. Для новой подсветки приборной панели можно применить многоцветный светодиод, который имеет возможность смены цвета по желанию пользователя. Светодиод подсоединяют к патрону штатной лампочки, затем экранчик одометра ставим на свое место.

Следующим шагом будет полная замена подсветки приборной панели. Новые светодиоды крепим к каркасу панели приборов. Многоцветные светодиоды, которые мы в данном случае устанавливаем, продается в комплекте с переключателем цветов. Если ваш бюджет ограничен, можно отказаться от использования многоцветных светодиодов в пользу обычных. Устанавливаем светодиоды на посадочные места и подключаем их стандартным контактом предыдущей подсветки приборной панели.

Стрелочки спидометра и тахометра должны иметь возможность смены подсветки. Проведение такой операции потребует удаление старой краски со стрелочки. Для того, чтобы краска легко удалилась, нужно сначала ее удалить с поверхности канцелярским ножом, а затем пройтись поверхность ацетоном или техническим спиртом. Когда стрелочка будет чистой от краски, ее можно покрасить белым лаком для ногтей, или чем-либо другим. Главное в этом процессе, чтобы стрелка была именно белой, так как только белый цвет может передавать всю гамму светодиодов.

Если вы установили на панели автомобиля ВАЗ подсветку на многоцветных светодиодах, вам необходимо установить переключатель цветов, чтобы иметь возможность выбора цвета подсветки приборной панели. Переключатель рекомендуется установить в правом нижнем углу приборной панели. Когда вся работа уже сделана, можно приступить к окончательной сборки готовой панели.

Первым делом нужно начать с установки подложки. Та тыльную сторону подложки наносим слой герметика, чтобы она держалась крепко основания. Далее устанавливаем на свои места стрелочки приборов и закрываем конструкцию защитным стеклом.

Таким образом без особых затрат мы своими силами сделали изящную приборную панель для автомобиля ВАЗ. И цвет свечения можно выбирать самому…

С чего начать тюнинг

Как бы вы не планировали усовершенствовать приборную панель автомобиля, в первую очередь подготовьте необходимые инструменты:

Инструменты для разборки приборной панели Промышленный фен Канцелярский нож или острое лезвие Необходимая проводка и органы управления Паяльник и припой

Остальные необходимые инструменты и материалы будут отличаться друг от друга в зависимости от того, что же вы собираетесь делать с приборной панелью. Также вам могут понадобиться специфические инструменты в том случае, если для разборки панели необходимо использовать нестандартные приемы и нестандартный инструмент. Заранее узнайте какие инструменты нужны для снятия обшивки авто и откручивания тех элементов, которые нужно заменить или доработать.

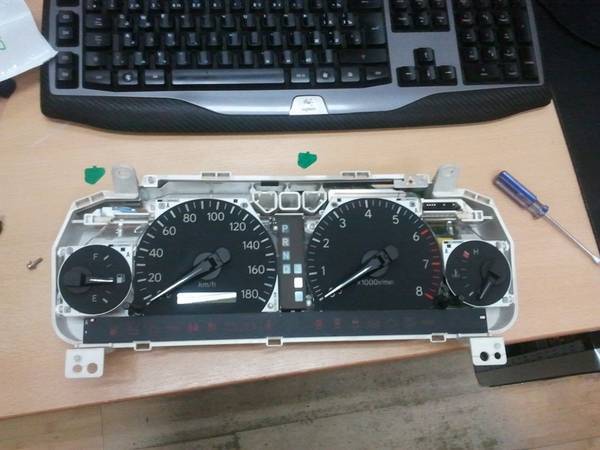

Разбираем приборную панель

Специалисты рекомендуют проводить любые работы в сухом помещении, в котором нет пыли. Это достаточно важный момент, от которого зависит общий успех нашей затеи. Во-первых, пыль может нам помешать ровно наклеить различные цветные пленки для изменения цвета подсветки приборов на панели, а повышенная влажность попросту испортит проводку. Следует аккуратно снять обшивку на приборной панели вашего автомобиля для того, чтобы получить доступ к тем органам управления или контроля за состоянием авто, над которыми вы хотите работать. В том случае, если вы собираетесь изменить шкалу на приборах, советуем вам крайне аккуратно снять стрелки. Для этого идеально подойдет простой маркер, которым помечается место соединения стрелки при помощи черточки или точек. В том случае, если стрелка припаяна, можно воспользоваться паяльником и разогреть олово, которое удерживает стрелку на катушке. Однако не забывайте, что стрелку все равно нужно будет установить назад, а для того, чтобы сделать это правильно, нужно обозначить места соединения, ведь в противном случае калибровку можно будет провести только в автосервисе.

Схема

Датчики к контроллеру подключить необходимо по следующей схеме:

Как улучшить приборную панель

Когда вы разобрали приборную панель до того состояния, что с ней можно работать, стоит остановиться и еще раз задуматься над тем, что вы планируете сделать. Также нужно проверить, не повредят ли ваши модификации автомобилю и если все в порядке, то можно продолжать. После этого со своей приборной панелью вы сможете делать практически все, что захотите, но от обилия различных возможностей, часто начинаешь теряться, так что давайте рассмотрим несколько вариантов тюнинга.

Меняем шкалу приборов

В первую очередь можно заменить шкалу на приборах. Для этого можно либо закрасить старую шкалу и нанести на нее рисунок от руки или при помощи трафарета, либо же наклеить поверх шкалы специальную пленку с уже распечатанным рисунком. Чаще всего именно такой вариант дает наиболее красивый и качественный результат.

Для того, чтобы изготовить такую пленку, достаточно даже в самом просто графическом редакторе нарисовать макет того, какую разметку вы хотите увидеть на том или ином приборе и распечатать ее на специальной пленке, для чего можно обратиться в типографию. В том же случае, если вы хотите изменить цвет стрелки или отдельных элементов на шкале прибора, можно даже аккуратно закрасить нужные участки при помощи краски. Некоторые автомобилисты, которые хотят добиться интересных эффектов свечения используют для этого флуоресцентную краску, которая отлично светится при подключении даже небольшого светодиода к подсветке.

Заменяем подсветку приборов

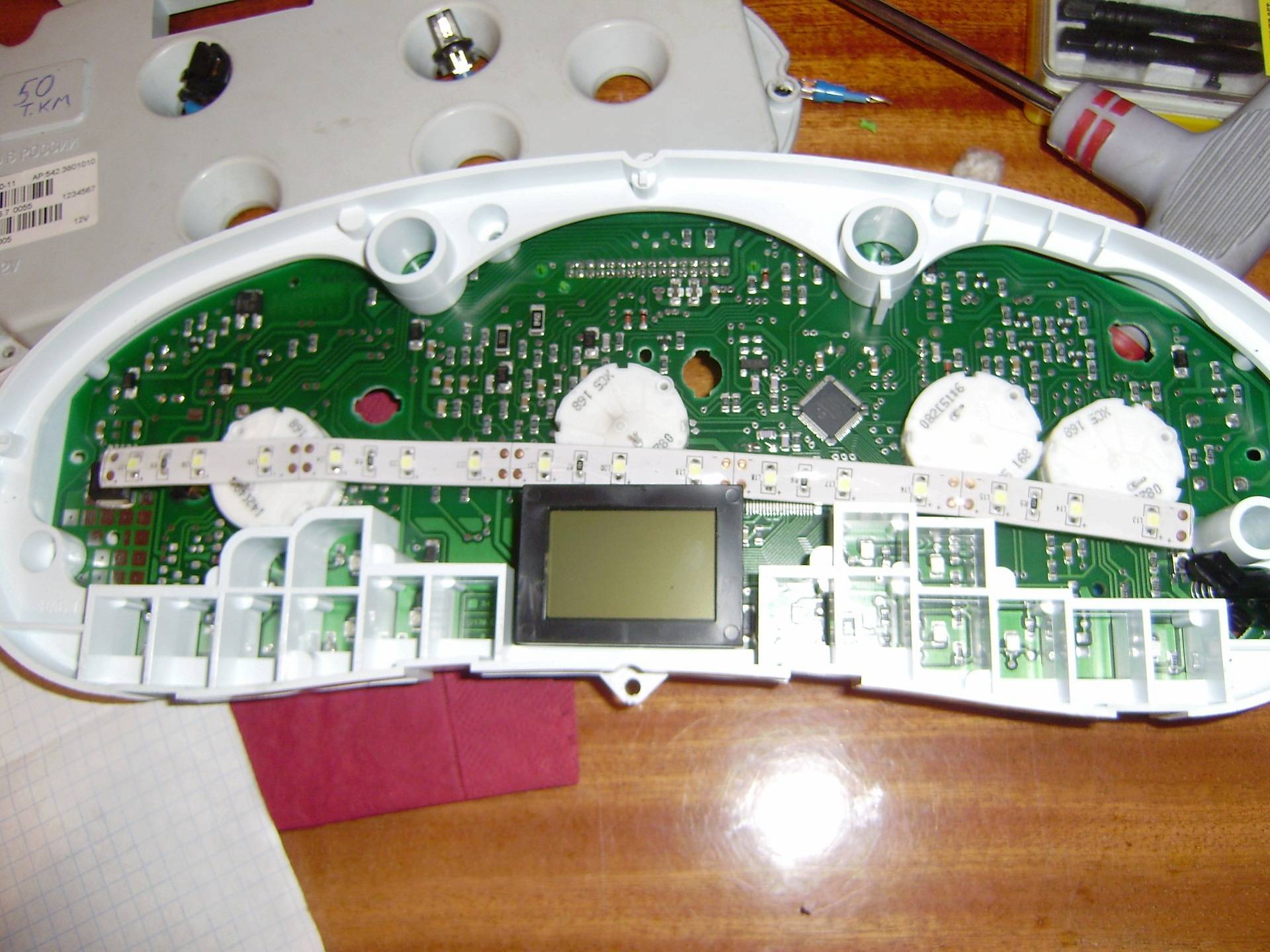

Раз уж зашла речь о добавлении светодиодов к освещению тех или иных приборов, стоит сказать и о том, что светодиодная подсветка приборов – это очень популярный тюнинг. Однако, несмотря на его популярность, с добавлением или полной заменой подсветки на светодиодную, стоит быть очень осторожным. Во-первых, вам придется столкнуться с достаточно сложным процессом удаления заводской проводки и заводских ламп подсветки, а во-вторых, можно переборщить с количеством светодиодов. Чтобы этого не произошло, советуем вам ограничиваться 1-2 светодиодами на прибор, чего будет вполне достаточно для яркой подсветки, которую будет хорошо видно в сумерках, но и она не будет бить по глазам в ночное время.

В том случае, если в приборе реализовано свечение изнутри, а сама шкала прибора прозрачная, можно добавить чуть больше светодиодов, но размещать их стоит таким образом, чтобы их прямой свет не попадал в глаза водителю или пассажирам.

Интересный способ замены подсветки на Шкода Октавиа:

Для установки такой подсветки стоит использовать родную проводку автомобиля, так как она изначально подключена к органам управления и вам не придется ломать голову как запитать подсветку или где разместить кнопку для ее включения.

Снятие панели приборов и подготовка к замене

Чтобы поменять лампы в панели приборов, последнюю придется снять. Нельзя сказать, что ПП снимается одним движением руки: конструкторы ВАЗ 2107 сделали демонтаж чуть более сложным, чем на других автомобилях семейства ВАЗ. Тем не менее демонтаж ПП вполне выполним в условиях гаража и даже стоянки. При этом никаких особых знаний операция не потребует. Из инструментов нам понадобятся:

• небольшая плоская отвертка или нож;
• крестовая отвертка.

Я думаю, все это найдется в багажнике любого ВАЗ 2107, и можно будет приступать. Прежде всего снимаем пластиковые рукоятки с ручек управления отоплением, для чего поддеваем их плоской отверткой.

Снятие ручек с системы отопления салона семерки

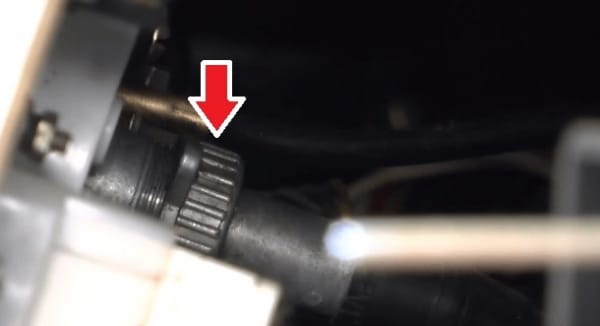

Отворачиваем гайку крепления кнопки сброса суточного счетчика (помечена красной стрелкой), а саму кнопку проталкиваем внутрь щитка.

Теперь нужно отвернуть винт, который находится под заглушкой и крепит декоративную накладку. Заглушку снимаем при помощи плоской отвертки, винт отворачиваем крестовой.

После этой операции правая часть панели отодвинется так, что можно будет добраться до гибкого вала управления спидометром.

Снимается вал голыми руками: просто отворачиваем фиксирующую его гайку.

Теперь сними приборную панель с фиксатора, который крепит ее левую сторону, и слегка выдвини, чтобы добраться до шланга разряжения, подключенного к эконометру. Снимается он тоже голыми руками, но будь осторожен и не порви его.

Осталось отключить три разъема питания приборной панели и три провода на переключателе печки ВАЗ 2107. Перед отключением их желательно пометить, чтобы при сборке панели не перепутать.

Снимаем декоративную накладку вместе с ПП и отворачиваем четыре самореза крепления полок (по два на каждой, я пометил их красными стрелками) к декоративной накладке, и панель приборов можно снять.

Как делается замена лампочек в приборной панели Лады Калина

Нечасто, но все же случается так, что подсветка на щитке приборов перестает функционировать или работает, но с перебоями. Без светящихся лампочек некомфортно и самое главное – небезопасно передвигаться на автомобиле, как в сумерки, так и ночью. Ведь водителю не только приходится искать нужный предмет наощупь, но и он теряет возможность контролировать техническую исправность машины, так как электронные показатели просто не будут отображаться на приборной панели. Такая неисправность, как многие уже догадались, может привести к созданию чрезвычайной ситуации на дороге, поэтому устранить ее следует как можно быстрее.

Как самостоятельно сделать подсветку панели приборов в автомобиле светодиодами

Чего только не предпринимают автолюбители для того, чтобы их автомобиль стал более удобным и необычным. Некоторые автовладельцы тратят большие деньги на профессиональный тюнинг приборной панели. А некоторые мастера предпочитают сделать его самостоятельно.

Такой тюнинг выполнить достаточно просто. Для того чтобы заменить обычные лампочки на светоизлучающие диоды (СИД), не нужно иметь специальных знаний и умений. Как сделать светодиодную подсветку панели приборов в автомобиле своими руками — мы сейчас вам и расскажем.

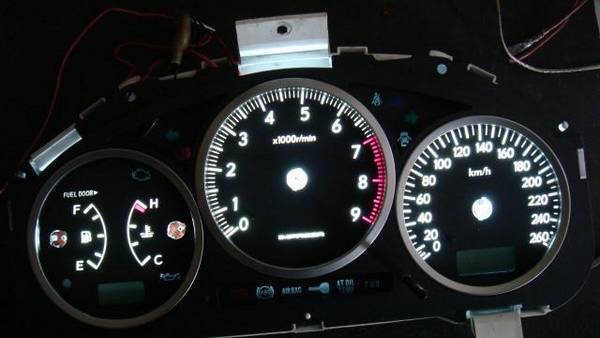

Качественно освещенная приборная панель не только более информативна в тёмное время суток, но и имеет лучший вид

Разбираем консоль

Первоначально необходимо разобрать приборную панель: снимаем защитное стекло, затем стрелочки, но учтите, что они очень хрупкие, и чтобы их не повредить, лучше подсуньте под отвёртку плотную бумагу, много усилий прикладывать не требуется.

А для снятия подложки приборной панели вам потребуется нож, с его помощью необходимо прорезать слой герметика по всему периметру.

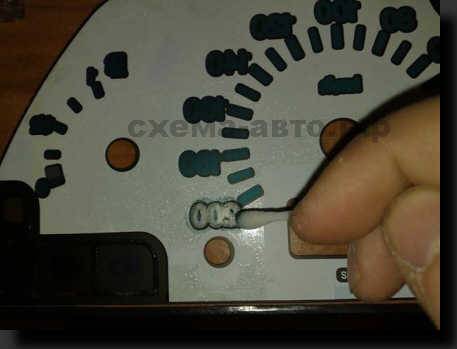

После снятия «обложки» ножом аккуратно сцарапать светофильтр, он представляет собой специальную краску. После чего это место обезжирить при помощи ацетона или спирта.

Меняем подсветку

Первым что следует поменять — это подсветка одометра (показывает пройденный путь). Снимаем экран и удаляем защищающую его плёнку, убираем лампочку, а на её место ставим светодиод. Можно поэкспериментировать и поставить многоцветный СИД, в будущем выбирать цвет можно будет по настроению. После замены экран одометра ставим на место.

Скидки на новые автомобили!Выгодный кредит от 9.9%Рассрочка 0%

Меняем свет консоли полностью

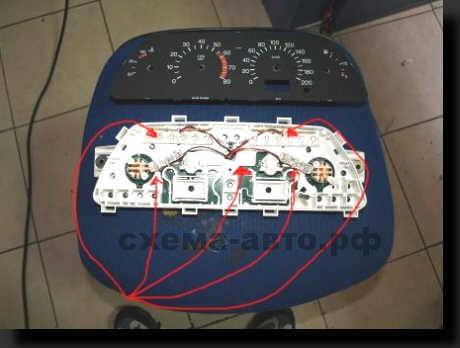

Заменяем все оставшиеся лампочки на приборной панели новыми СИДами. Можно так же, как и в случае с одометром, выбрать многоцветные.

Если вы выбрали светодиоды для подсветки панели приборов многоцветные, то дополнительно потребуется установка переключателя цвета. Удобнее его расположить с правой стороны от руля, но вы можете реализовать и свой вариант.

Как сделать подсветку стрелок приборной панели

Важное значение имеет цвет стрелок спидометра и тахометра. Если они белого цвета, то можно оставить их так, как есть

А если же нет, то необходимо при помощи ножа удалить старую краску и обработать их спиртом, после чего покрасить их лаком белого цвета или обычной краской

А если же нет, то необходимо при помощи ножа удалить старую краску и обработать их спиртом, после чего покрасить их лаком белого цвета или обычной краской.

Цвет стрелочки должен быть белым, потому что только он передаёт всю гамму светодиодов.

Можно постараться и сделать подсветку стрелок отдельно. Для этого необходимы светодиоды диаметром 3 мм на 12 В.

Важно! В сети авто напряжение составляет 12 В, если светодиоды рассчитаны на меньшее значение, то нельзя их подключать напрямую. Следует подключать их через стабилизатор

Как выполняется замена ламп приборной панели?

Ну, во-первых, перед проведением любых электротехнических работ в автомобиле, необходимо обесточить бортовую сеть транспортного средства. Для этого откройте капот и снимите «минусовую» клемму аккумулятора.

Как поменять лампочки на ВАЗ 2107

В салоне автомобиля с помощью плоской отвертки подденьте и вытащите пластиковые рукоятки на приводе управления воздушной заслонкой отопителя. После этого, открутите гайку, расположенную на маленькой рукоятке, предназначенной для сброса суточного пробега. Затем снимите с нее шайбу, а рукоятку протолкните вглубь панели приборов.

• С помощью все той же отвертки подденьте пластиковую заглушку, которая находится в крайней правой части панели в нижнем углу. Под этой заглушкой расположен болт крепления панели, который также необходимо открутить с помощью крестовой отвертки.
• Вытащите кнопку управления приводом отопителя на себя и демонтируйте его со штекера. После этого, разъем утопите вглубь приборной доски. Панель необходимо вытаскивать, начиная с правой части.  В процессе демонтажа открутите гайку крепления троса привода спидометра, затем вытащите его и оставьте висеть. Демонтируйте шланг для подвода разряжения со штуцера, расположенного на эконометре. В конце вытащите все колодки проводов и снимите приборную панель с торпеды.
•  Всего на панели приборов расположено около 9 ламп подсветки. Каждая из них снимается с помощью нажатия и поворота патрона на 90 градусов. После этого, старая лампа вытаскивается, а на ее место устанавливается новая прямо в патрон.

ВАЗ 2110 (нового образца) – меняем подсветку своими руками

•  В первую очередь, необходимо выкрутить два самореза, которые крепят декоративную накладку в верхней части. Такая накладка установлена прямо на приборной панели.
•  Вытащите рукоятку, предназначенную для регулировки подсветки, и выкрутите с помощью плоскогубцев большую гайку, расположенную под ней. После того, как гайка будет снята, проконтролируйте, чтобы регулятор не ушел под панель, так как достать его потом будет проблематично.
• Слева в углу, возле кнопки включения противотуманных фонарей вытащите еще одну заглушку. Под ней расположен шуруп, который также надо выкрутить. После этого, потяните декоративную накладку на себя. Как только покажутся разъемы кнопок – разъедините их и протяните накладку еще дальше.
• Внутри панели найдите два самореза, которые крепят щиток приборов изнутри. Открутите их и вытащите щит приборов наружу. В процессе демонтажа вытащите штекерный разъем из задней части приборной панели.
• Патроны лампы выкручиваются, поворотом на 45-90 градусов. Затем из патрона выкручиваются перегоревшие лампы. После этого, на место старых устанавливаются новые лампы, и сборка приборной панели производится в обратном порядке.

Как снять и лампы на Lada Priora

• Чтобы было проще, возьмите фигурную крестовую отвертку. Выкрутите два самореза, расположенные во внутренней верхней части панели приборов.
• Под рулевой колонкой расположена небольшая пластиковая панель (или накладка). В верхней части панели открепите защелки, а с нижней поверните три крепления, изготовленных из пластика. После того, как накладка будет демонтирована, вы увидите еще два самореза крепления приборного щита. Их тоже необходимо выкрутить.

• Теперь опустите руль вниз, но не снимайте его. Потяните на себя декоративную накладку. Если она не поддается, можно аккуратно поддеть плоской отверткой, не повреждая покрытие пластика. Внутри торпеды можно обнаружить еще два самореза. На них держится сам приборный щиток. Выкрутите их, придерживая рукой, для того, чтобы не потерять шайбы и шурупы, которые легко могут провалиться внутрь торпеды.

• Вытащите приборный щит на себя так, чтобы колодка проводов была на виду. Отсоедините штекер из разъема и отложите его снаружи, чтобы он не ушел внутрь. Приборный щит разверните и найдите патроны с лампами.
• Как и в остальных автомобилях – патрон вытаскивается с помощью поворота. Менять лампы можно целиком с патроном или по отдельности. В настоящее время цены позволяют произвести замену ламп вместе с патронами. Это будет намного рациональнее, чем сидеть и ждать, когда из строя выйдет и патрон.
• После замены ламп, проведите сборку панели в обратной последовательности.

В конце забудьте присоединить клемму аккумулятора. На этом замена ламп приборной панели завершена.
