Замена
Процедуру нельзя назвать сложной, но здесь очень важно четко следовать инструкциям. Опираясь на наши рекомендации, а также видео уроки, вы сможете без особых проблем самостоятельно выполнить замену
Рекомендуем: Что делать, если не включается вентилятор охлаждения на Ладе Калине?
О том, какие подшипники стоят на генераторах ВАЗ 2110 вы уже узнали, приобрели комплект новых запчастей, потому можно приступать к ремонту.
Демонтажные работы
Передний подшипник
Немного открутите крепежную гайку на генераторе, а также приоткрутите регулировочный болт.
Сбросьте ремень генератора, и запустите мотор. Это позволит вам убедиться, что проблема заключается именно в генераторе.
Если шум пропал, тогда двигаемся дальше. Впереди вас ждет еще много работы.
Переходим к аккумуляторной батареи, с которой следует снять минусовую клемму
Это важно с точки зрения безопасности и защиты от случайного короткого замыкания в процессе ремонта.
Когда клемма снята, открутите все провода, идущие на ваш генератор.
Если у вас есть защита картера, открутите крепежные болты и снимите ее. Так вы сможете добраться до нижнего крепления генератора и снять устройство
Достаньте генератор, просовывая его через подкапотное пространство.
Используя обычную отвертку или другой подручный инструмент, вам нужно заблокировать ротор генератора и открутить после этого шкив.
Следующий шаг — поиск специальных защелок. Оттянув их в сторону, вам удастся демонтировать корпус устройства.
Далее откручиваются щетки генератора, а также крепежные болты, удерживающие половинки узла генератора. Всего этих болтов там должно быть 4 штуки.
Рекомендуем нанести метки на обе половинки корпуса генератора, чтобы не возникло проблем в процессе обратной сборки.
Плоской отверткой подденьте крышку и снимите ее.
Практика показывает, что ротор с подшипника передней крышки удобнее снимать следующим способом. Берется гайка и накручивается на резьбу ротора. Затем ударяйте под ней молотков, предварительно подставив деревянный брусочек.
Найдите деталь, диаметр которой будет совпадать с диаметром извлекаемого подшипника. К примеру, может отлично подойти головка на 27 миллиметров.
Аккуратно начинайте постукивать по элементу, чтобы подшипник вышел со своего посадочного места.
Возьмите новый подшипник и подготовьтесь к обратной установке.
Первым делом нужно обработать новый подшипник смазкой, чтобы он прослужил максимально долго и надежно.
Дабы установить новый компонент, вам потребуется старый подшипник. Поставьте его сверху нового устройства и легкими ударами молотком выполните установку.
Все, передний подшипник демонтирован и заменен. Переходим к заднему.
Запрессовка
Задний подшипник
- Чтобы демонтировать задний элемент, вам потребуется специальный съемник;
- При отсутствии съемника придется выбивать компонент зубилом. Альтернативный вариант — это прут из металла и мощная, крепкая отвертка;
- Выбранным инструментом наносятся удары молотком по подшипнику. Тут обязательно нужно перемещаться по поверхности, двигаясь в противоположном направлении;
- Некоторые легко справляются с демонтажем, используют обычный крепкий рожковый ключ;
- Теперь возьмите головку, которой вы снимали передний подшипник, и старый извлеченный элемент генератора. С их помощью забивается на свое посадочное место новый подшип;
- Если этот метод вам не нравится, используйте трубчатый ключ или трубу из металла, диаметр которой соответствует диаметру заднего подшипа.
Закончив работу, вам остается только собрать узел, действия в обратной последовательности. Начинать следует с передней крышки генератора, после чего идут все остальные компоненты узла.
Если тщательно изучить инструкцию, посмотреть обучающие видео, понять устройство и принцип работы генератора, замена его подшипников станет для вас достаточно простой ремонтной работой, которая займет не более часа вашего времени.
Завершив замену, обязательно проверьте машину на предмет отсутствия шумов. Если все сделали правильно, следующая операция по смене подшипников потребуется не скоро.
Заменить подшипник генератора на ВАЗ-2112 достаточно просто своими руками. Однако для совершения процесса потребуются некоторые познания в конструкции автомобиля и автоэлектрике
Особое внимание стоит уделить на качество детали, поскольку комплектующие низкого качества выходят из строя намного быстрее, чем более дорогие качественные
Способы проверки агрегата
Для своевременного обнаружения неисправности подшипников не существует лучшего способа, чем профилактический осмотр и проверка вращения вала ротора. Для этого необязательно специально разбирать узел, если вы периодически производите замену ремня привода генератора своими руками. В процессе этой замены вращение вала проверяется следующими способами:
- возьмитесь за шкив рукой и попробуйте покачать перпендикулярно оси для определения люфта;
- активно покрутите шкив в разные стороны.
Если рукой ощущается люфт либо вал крутится с заеданием и шумом, то замена подшипников генератора ВАЗ-2110 неизбежна. Другой признак износа деталей — появление шума в виде гудящего звука, доносящегося от узла при работе двигателя. В этом случае необходимо локализовать неисправность, поскольку гудеть может вращающийся элемент другого узла, расположенного неподалеку: помпы либо натяжного ролика ремня привода ГРМ.
Уточнить место возникновения шума несложно: надо снять ремень привода генератора и запустить двигатель на пару минут. Если при работе на холостом ходу гул исчез, значит, его источником были элементы генератора ВАЗ-2112, а помпа и ролик находятся в исправном состоянии. Таким же образом проверяется работа подшипника генератора ВАЗ-2114 и любой другой модели «десятого» семейства.

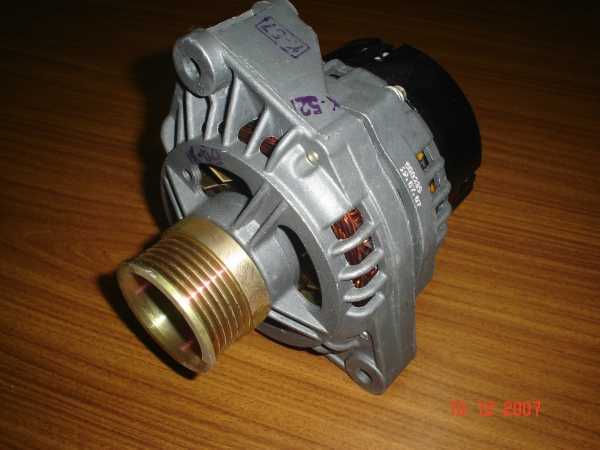

Зачем нужен и как устроен генератор 2110
Генератор десятки — это обычная банальнейшая трехфазная динамо-машина. Как электродвигатель, только наоборот. Генератор приводится в движение от шкива коленвала, и на выходе дает номинальное напряжение 13-14 вольт. по крайней мере, должен давать. Стоп. А посему тогда он трехфазный, если нам нужна постоянка +12, а не переменный ток? очень просто.
Чтобы ответить на этот вопрос, надо найти дедулю, у которого в гараже стоит Москвич 403. Подкараулить, когда он будет ехать на рыбалку в пять утра и попросить открыть капот. Атомная боеголовка, которая занимает половину моторного отсека, и есть генератор постоянного тока. Если дедуля долго не выезжает, то вот фото этого генератора.
Естественно, что современный автомобиль, даже десятка, не может позволить себе такой роскоши, отдать половину подкапотного пространства под генератор, поэтому приходится преобразовывать переменный ток в постоянный. Генераторы переменного тока всегда в несколько раз компактнее. А для преобразования в постоянку, в самом корпусе генератора находится выпрямительный блок. Он-то и преобразовывает переменку в необходимые нам +12 вольт. Более подробная картинка с устройством генератора для любознательных вот,
а мы пока поговорим о неисправностях, механических неисправностях, которые могут застать автолюбителя врасплох.
Ход выполнения работы
- Снимите генератор с автомобиля (см. Снятие и установка генератора).
- Промаркируйте взаимное расположение крышек генератора.
- Отожмите три защелки.
- Снимите пластмассовый кожух.
- Отверните два винта крепления регулятора напряжения.
- Снимите регулятор напряжения со щеткодержателем…
- …отсоединив провод от клеммы регулятора.
- Отверните четыре винта крепления выпрямительного блока и винт крепления конденсатора.
- Отогните три вывода обмотки статора так, чтобы они дали возможность снять выпрямительный блок.
- Снимите выпрямительный блок с конденсатором.
- Для замены конденсатора отверните гайку контактного болта, снимите шайбу и распорную втулку. Снимите с контактного болта наконечник провода конденсатора.
- Отверните четыре стяжных винта (винты затянуты большим моментом). Под головками винтов установлены пружинные и плоские шайбы.
- Поддев отверткой, снимите крышку генератора со стороны контактных колец.
- Зажмите ротор генератора в тисках (не слишком сильно, так, чтобы ротор не проворачивался) и отверните гайку крепления шкива. Снимите пружинную шайбу и шкив.
- Снимите упорную шайбу.
- Выньте ротор из крышки со стороны привода.
- Снимите с вала ротора дистанционное кольцо.
- Осмотрите контактные кольца. Если на них имеются задиры, риски, царапины, следы износа от щеток и т.п., кольца необходимо прошлифовать. Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать.
- Проверьте омметром (тестером) сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор.
- Проверьте контрольной лампой, нет ли замыкания обмотки на корпус ротора. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Один провод подсоедините к корпусу ротора, а второй — поочередно на каждое кольцо. В обоих случаях лампа не должна гореть. Если хотя бы в одном случае лампа горит, значит, происходит замыкание и необходимо заменить ротор.
- Осмотрите статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор. В противном случае заменить подшипники или крышки генератора в сборе с подшипниками.
- Проверьте, нет ли обрыва в обмотке статора. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Поочередно подсоедините контрольную лампу между всеми выводами обмотки. Во всех трех случаях лампа должна гореть. Если хотя бы в одном случае лампа не горит, значит, есть обрыв в обмотке и нужно заменить статор или обмотку.
- Проверьте, нет ли замыкания обмоток статора на корпус. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Подсоедините лампу к вы воду обмотки статора, а провод от источника тока к корпусу статора, при этом лампа гореть не должна. Если лампа горит, то происходит замыкание и, следовательно, необходимо заменить статор или обмотку.
- Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником (подшипник в крышке завальцован).
- Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, подшипник необходимо заменить. Для этого с помощью съемника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.
- Осмотрите крышку генератора со стороны контактных колец. При обнаружении трещин крышку необходимо заменить.
- Соберите генератор в порядке, обратном снятию. При этом сориентируйте крышки генератора в соответствии с ранее сделанными метками. Пружинную шайбу шкива генератора устано вите выпуклой стороной к гайке. Затяните гайку моментом 39–62 Н·м (3,9– 6,2 кгс·м).
>Подшипники генератора
Замена подшипника генератора на ВАЗ
Если в автомобиле сломался генератор, то необходим срочный ремонт. Данный электродвигатель отвечает за всю электронику машины. Без него можно доехать на аккумуляторе разве что до ближайшего автосервиса, пока батарея не закипит. Необычный шум со стороны этого ответственного узла говорит о серьезных проблемах. Но не спешите списывать генератор при посторонних шумах, ведь он очень дорого стоит. В девяти из десяти случаев достаточно поменять его передний подшипник. Нужно лишь точно диагностировать. Если у снятого электродвигателя покрутить переднюю крышку, сломанный подшипник будет либо заедать, либо давать заметный люфт. Как произвести замену подшипника генератора, рассмотрим на примере автомобиля ВАЗ 2110.
Причины же поломки детали качения незамысловаты, к тому же одинаковы для всех авто. Перечислим их.
- Вытекание смазки.
- Окончание срока эксплуатации.
- Жесткие условия работы.
- Попадание влаги или соли.
- Заводской брак.
Для замены подшипника на ВАЗ 2110 своими руками необходимо в первую очередь отсоединить, затем извлечь электродвигатель. Изложим всё по порядку, но сначала укажем, что приготовить для ремонта:
- набор гаечных ключей;
- отвертка;
- молоток;
- деревянный брусок;
- кругляк;
- съемник;
- смазка «Литол».
Подшипник генератора
Периодичность ТО подшипников автомобильного генератора При обслуживании агрегата необходимо знать, какие подшипники стоят на генераторе, и какая обойма каждого из них запрессовывается. Для повышения межремонтного периода подшипники смазываются в момент установки на заводе или при замене пользователем. Считается, что этого количества достаточно на весь ресурс элементов качения. Периодичность замены подшипников определяется на слух: • если генератор шумит, значит, произошла выработка обоймы; • перед заклиниванием гудит подшипник генератора достаточно долго, поэтому у владельца обычно хватает времени, чтобы не доводить до этого.
Внимание: На слух обычно трудно определить, какой из двух подшипников пришел в негодность, поэтому меняются элементы качения комплектом – передний и задний. Особенностями конструкции генератора являются: • один подшипник назван передним, так как впрессован наружной обоймой в соответствующую (переднюю) крышку генератора; • второй надет на вал с натягом с обратной стороны, называется задним, находится возле коллекторной группы; • перед тем, как поменять стандартные расходные детали качения, необходимо подготовить специальный инструмент; • чтобы добраться к деталям качения, придется вначале снять генератор, а затем произвести его полую разборку
Задний подшипник генератора
Например, передний подшипник можно выбить, затем установить в посадочное отверстие новый элемент качения без съемника
Важно, чтобы соответствовали наружные размеры. Задний подшипник подобным образом стянуть с вала не получится, съемник потребуется в обязательном порядке
Замена подшипников собственными силами Если ремонт генератора производится собственными силами, основными проблемами становятся: • как снять передний подшипник генератора – часто завальцовывается в корпус передней крышки, усложняется запрессовка нового изделия, так как часть корпуса разрушается при демонтаже; • снятие заднего подшипника – нужен съемник, имеющий подходящие размеры. Однако если в генераторе загудело, действовать нужно быстро, пока ротор окончательно не заклинило. Демонтаж генератора На некоторых автомобилях генератор можно снять через капот, на других, например, ВАЗ 2112, потребуется эстакада, яма либо подъемник. Последовательность демонтажа выглядит следующим образом: 1. отключение клеммы «–» от аккумулятора; 2. ослабление гайки натяжителя; 3. демонтаж ремня генератора; 4. отключение клемм бортовой системы от демонтируемого узла; 5. снятие защиты двигателя; 6. откручивание двух крепежных болтов снизу; 7. извлечение генератора снизу.
Что такое подшипники генератора ВАЗ-2110
Детали представляют собой два – передний и задний соответственно – металлических кольца с рельефной поверхностью и малым диаметром отверстия (см. фото ниже). Их назначение – обеспечение равномерного и плавного вращения ротора генератора. Каждый подшипник расположен под специальной герметичной крышкой – таким образом, добраться до них, не снимая при этом сам генератор и крышки, не представляется возможным.
Генераторы на «десятках» всегда оснащаются шариковыми однорядными подшипниками закрытого типа с двухсторонним уплотнением:
- маркировка переднего – 6202 2RS (в отечественных каталогах под номером 180202);
- задний подшипник – 6103 2RS (он же – 24940220).
Первый признак того, что подшипники явно не функционируют так, как должны, – резкий неприятный звук, похожий на вой, который доносится от генератора при включении зажигания автомобиля. Это будет означать, что смазки в сепараторах подшипников уже нет, а значит, износ укорен в десятки раз из-за взаимодействия нескольких жестких несмазанных поверхностей.
Важно! Следует различать неполадки, связанные с генератором, и неисправности других запчастей. Так, например, если вместо воя в ВАЗ-2110 доносится звук, похожий на скрежет, – это либо помпа, либо ролик на ремне ГРМ
Конечно, всегда стоит лишний раз убедиться, в чем именно заключается проблема, ведь вероятность того, что всему виной вышедший из строя подшипник, хоть и мала в таком случае, но существует. Для этого нужно снять ремень и повторно завести автомобиль, чтобы посмотреть, исчез ли раздражающий звук.
Процесс замены подшипников генератора
Общий вид переднего и заднего подшипника генератора
Существующий люфт свидетельствует о том, что подшипник действительно вышел из строя.
Итак, рассмотрим, поэтапный процесс замены изделия на ВАЗ-2112.
- Устанавливаем автомобиль на яму или эстакаду. Главное, чтобы был доступ снизу.
- Демонтируем «клемму минус».
- Снимаем ремень генератора.
Вытягиваем ремень генератора через щель
- Для дальнейшего выполнения работ понадобится демонтировать сам генератор.
- Отключаем подходящие провода к генератору.
Отключаем все провода, которые подходят к генератору
- Ослабляем гайку, которая удерживает натяжной болт.
- Демонтируем регулировочный болт.
Откручиваем и демонтируем регулировочный болт генератора
- Снимаем нижнюю защиту двигателя.
Проводим демонтаж защиты двигателя
- Откручиваем 2 болта нижнего крепления.
- Проводим демонтаж генератора. Вынимается он через низ.
Откручиваем крепления и проводим демонтаж генератора
- Когда, генератор в руках, его можно положить на стол. Теперь, можно приступить непосредственно к ремонту.
- Заблокировав ротор от проворачивания, снимаем шкив.
- Демонтируем кожух. Для этого необходимо оттянуть защелки.
Блокируем ротор и откручиваем шкив
- Снимаем переднюю и заднюю крышку.
Схема разборки генератора
- Теперь смело, переходим непосредственно к замене подшипника.
При помощи молотка выбиваем ротор с крышки вместе с подшипником
- Демонтировать изделие можно при помощи специального съемника, или просто выбив с посадочного места.
- Монтаж проводится в обратной последовательности.
Замена подшипников
- Хорошо чистим несущие элементы.
Разобранный генератор
- Наносим герметик в посадочное место.
Нанесение герметика
- Запрессовываем новые подшипники.
Один подшипник запрессован
- Сложнее всего запрессовывать внутренний подшипник. Сначала его снимаем. Есть съёмник, но если его нет в наличии, то используем обычный ключ.
Снятие подшипника без использования съёмника
- Одеваем новый.
Новый подшипник готов к эксплуатации
Дальше собираем генератор и устанавливаем его обратно!
>
Какие подшипники стоят на генераторе ваз-2112
К выбору подшипника стоит относиться серьёзно, поскольку именно от этой детали зависит стабильное напряжение в бортовой сети, а также износ непосредственно генератора.
Поскольку в узле 2 подшипника – передний и задний, то каждый из них имеет свою маркировку и размеры.
Так, передние помечаются – 6302 или 6303, а вот задние – 6202 или 6203.
Передний и задний подшипники генератора
Поскольку на рынке автомобильных запасных частей много подделок, особенно, что касается подшипников, поэтому при выборе стоит уделить особое внимание производству этого изделия. От качества будет зависеть износ многих других деталей генератора. Поэтому, рекомендуется проверять наличие сертификата качества, а также наличие маркировок и голограмм
Поэтому, рекомендуется проверять наличие сертификата качества, а также наличие маркировок и голограмм.
Оригинал
6303-10В – это оригинальный каталожный номер подшипника генератора для 10 серии автомобилей Лада производства АвтоВАЗ. Средняя стоимость изделия составляет до 150 рублей.
Аналоги
Не оригинальные подшипники., планка, и штекер. Вологодские подшипники VBF
Кроме оригинала, можно купить заменитель изделия. Конечно, сейчас подшипники могут подбираться при наличии размера или номера, но производители аналогов решили все-таки выпускать качественные изделия для автомобилей.
| Наименование производителя | Каталожный номер | Стоимость |
|---|---|---|
| FAG | 6303 | 450 |
| Nachi | 6203ZZ | 150 |
| NTN | 6203ZZ | 180 |
| Koyo | 6303C3 | 200 |
| SNR | 6203.ZZ | 400 |
Существует несколько причин выхода из строя подшипника генератора:
>
- Износ. Как и любая деталь, подшипник генератора выходит из строя в процессе эксплуатации.
- Нарушение правил эксплуатации и обслуживания ведет к тому, что изделие выйдет из строя.
- Внешние факторы, такие как грязь, соль и дорожная химия ведет к тому, что деталь подвержена повышенному износу.
- Плохое качество может стать причиной преждевременного выхода из строя.
- Отсутствие смазки. Смазка могла высохнуть в течение времени.
Смазки почти не видно
Какой генератор выбрать для «десятки»
Генераторами Катек выбор автомобилистов не ограничивается. Потому если старое устройство вышло из строя, следует подумать относительно того, кто встанет на его место.
Можно выделить несколько основных вариантов.
Катек. Стандартный, достаточно надежный и весьма эффективный генератор. Выбор со стороны АвтоВАЗа в его пользу обусловлен именно этим. Плюс это отечественный производитель.
Китайские изделия. Отношение автомобилистов к китайским генераторам достаточно скептическое. Этому есть объяснения. По сравнению с ними, Катек просто идеальное решение. Хотя справедливости ради отметим, что можно встретить довольно неплохие варианты китайской сборки. Но это скорее исключение, нежели правило.
Импортные аналоги
Здесь в первую очередь следует обращать внимание на фирмы Bosch. Denso и Delphi. Высокое качество сборки, внушительный эксплуатационный срок, эффективная работа
Стоят они дороже российских аналогов в виде Катек, но на такое дело есть смысл потратиться немного больше.
Высокое качество сборки, внушительный эксплуатационный срок, эффективная работа. Стоят они дороже российских аналогов в виде Катек, но на такое дело есть смысл потратиться немного больше.
Среди импортных устройств неплохими вариантами считаются:
- Динамо — производитель Болгария;
- Eldix — также выпускается в Болгарии;
- БАТЭ — выпускают в городе Борисов, что в Беларуси.
Замена и выбор заднего подшипника
С передним подшипником разобрались, теперь осталось заменить задний. Он напрессован на ротор, поэтому просто так он не снимется. Нужен универсальный съемник. Без него — никак. Да и в принципе, хороший универсальный съемник в гараже никогда не помешает. Поэтому лучше не жадничать, а купить хороший съемник и хорошие подшипники. Номер переднего подшипника по единому европейскому каталогу — 6303 DU. На пыльнике еще указан завод-производитель, но это уже дело личных пристрастий. Задний подшипник имеет каталожный номер 6202 или 6203, независимо от производителя.
Собственно, подшипники заменены, единственное, что будет нелишним, постараться их промазать, хотя они в принципе необслуживаемые. Подойдет Литол 24 или его аналоги. Постоянного вам тока и стабильного напряжения в дороге!
Когда требуется замена
Если во время работы генератора вы услышали скрип и вой, тогда вы обнаружили основной признак неисправности подшипников. Единственно верное решение — замена.
Скрип и вой возникают из-за того, что в сепараторах подшипников пропадает смазка, они изнашиваются, разрушаются в результате длительной эксплуатации при сильных нагрузках.
Иногда со стороны генератора может доноситься тонкий скрип, который не редко путают с поломкой подшипников. На деле это может быть ролик ремня ГРМ или водяная помпа. Потому чтобы удостовериться, просто снимите ремень. Если звук остался, тогда виновником является подшипник.
Что использовать
Прежде чем приступить к замене подшипников на генераторе, необходимо определить, какие элементы стоят на вашем авто, а также на что их можно заменить.
Подшипник | Номер | |
Старые генераторы | Новые генераторы | |
Передний | 6302 | 6303 |
Задний | 6202 | 6203 |
Обратите внимание при выборе подшипников на производителей ступиц. Для ВАЗ 2110 ступицы подшипников выпускают в городе Самара и маркируют СПЗ-4
Но встречаются также вологодские и саратовские ступицы с маркировками 23 ГПЗ и 3 ГПЗ соответственно. Не рекомендуется приобретать подшипники с не промаркированными ступицами и тем более использовать китайские генераторные элементы.
Размеры
Не лишним будет знать о том, какие размеры должны быть у стандартных передних и задних подшипников генератора для вашей «десятки», дабы убедиться в правильности выбора запчастей.
Задние подшипники нового образца с маркировкой 6203 имеют следующие размеры:
- Внутренний диаметр — 17 миллиметров
- Внешний диаметр — 40 миллиметров
- Ширина — 12 миллиметров.
У передних подшипников с маркировкой 6303 размеры такие:
- Внутренний диаметр — 17 миллиметров
- Внешний диаметр — 47 миллиметров
- Ширина — 14 миллиметров.
Исходя из размеров, можно понять, почему часто задние и передние подшипники называют малыми и большими соответственно. Визуально отличить их друг от друга легко, потому местами вы точно элементы не перепутаете при замене.
Устройство в разборе
Генератор ВАЗ устройство и принцип действия
Основным потребителем электроэнергии при запуске силового агрегата является стартерное устройство, сила тока в данном случае достигает сотен ампер, в результате чего происходит существенное падение напряжения аккумуляторной батареи. В данном режиме потребители питаются исключительно от АКБ, которая интенсивно разряжается. После запуска мотора генераторное устройство становится главным источником электроснабжения.
Генератор — источник постоянной подзарядки АКБ при работе двигателя. Если генератор перестанет работать, аккумуляторная батарея быстро разрядиться. Генераторное устройство обеспечивает необходимый ток для работы электроприборов и заряда аккумулятора. После подзарядки АКБ разность напряжения генератора и аккумулятора становится небольшой, что влечет за собой снижение зарядного тока.
В условиях включения мощных потребителей (к примеру, фар или обогревателя заднего стекла) и малых оборотов мотора потребляемый суммарный ток может быть гораздо большим, нежели способен отдать генератор. Нагрузка в данном случае ляжет на АКБ, и она начнет разряжаться.
Конструктивно генератор состоит из: корпуса, статора, ротора, выпрямительного блока, щеточного узла и регулирующего устройства.
Советы по замене подшипника генератора ВАЗ 2114
Перед разборкой генератора необходимо приобрести необходимые запчасти, которые вышли из строя или заржавели. Понять, какой подшипник вышел из строя, можно только разобрав агрегат. Поэтому при замене подшипника лучше приобрести сразу пару подшипников, благо стоят они не дорого большой подшипник от производителя ВАЗ с артикулом 180303 около 150 рублей и малый подшипник с артикулом 24940220 около 60 рублей. Также можно приобрести комплект аналоговых подшипников от PILENGA артикул PWP0201 стоимостью 110 рублей.
Цена указана на весну 2021 года по Москве и области.
При обратной сборке генератора следует проявлять осторожность
Важно не пропустить не одной детали, правильно присоединить электроконтакты. Помимо правильной установки подшипников необходимо также корректно осуществить установку щёток и проконтролировать натяжение ремня
Конечно, каждый владелец авто вправе сам выбирать способ устранения неисправности, например, заменить подшипник своими руками или обратиться в специализированную мастерскую. Если вы решились на самостоятельный ремонт генератора вам понадобятся следующие инструменты:
- молоток;
- отвёртка плоская и крестообразная;
- зубило;
- смазка WD 40;
- комплект новых подшипников генератора ВАЗ 2114;
- ключи на «8», «13»;
- специальный съёмник;
- трещотка с набором насадок «на 13», «на 14», «на 15»,«на 32».
Открываем капот. Ослабляем затяжку гайки стяжного болта. Снимаем «минусовый» провод с аккумуляторной батареи.
Кроме того, что автомобиль это средство передвижения, это еще и источник самых разнообразных звуков. Звуки могут о многом сказать опытному владельцу. Многие могут легко поставить диагноз, даже не открывая капот или не заглядывая под днище. Достаточно, как опытному доктору, послушать характер шума, и неисправность — как на ладони. Некоторые узлы и не могут быть продиагностированы по-другому. В особенности это касается подшипников. А сегодня нас будет интересовать подшипник генератора.
