Принцип работы тормозных колодок
Данный механизм крепится к центральной части колеса, именуемой ступицей, и является чем-то средним между самим колесом и ступицей. Такое расположение позволяет колодкам выполнять свою функцию снижения скорости транспорта. Механизмы дискового типа расположены на передней части вращающейся оси, когда барабанный тип – к задней.
Барабанный механизм воздействует на колодки, поддерживая их в сжатом состоянии, которое достигается благодаря двум специальным пружинам. Верхняя часть колодок входит в пазы тормозного цилиндра, когда нижняя – в ступицу.
- При нажатии на педаль тормоза появляется давление на поршни, которые покидают пределы цилиндра.
- Они-то и толкают колодки, преодолевая сопротивление, оказываемое двумя пружинами.
- Благодаря трению, которое возникает между барабаном и колодками, происходит замедление барабана, что в свою очередь приводит к уменьшению скорости вращения колеса.
- Чем больше давления на педаль тормоза, тем интенсивнее получается трение, и тем быстрее падает скорость.
При работе с механизмами дискового типа наблюдается несколько иной принцип работы.
Почему скрипит и клинит тормозной суппорт
Сигналом о том, что с автомобильным суппортом имеются проблемы, является скрип. Он может обозначать, что суппорт износился и ему требуется замена или о необходимости провести диагностическое обслуживание детали. Звук скрипа при работе суппортов чаще всего возникает по одной из следующих причин:
Неправильно установлены колодки. Если колодки находятся не параллельно тормозным дискам (или стоят не на своих местах, например, из-за ошибки во время ремонта), это можно приводить к скрипам;
- Изношенные тормозные диски, которые также непосредственно участвуют в процессе торможения;
- Отсутствует смазка или смазочный материал выбран неправильно. Зачастую водители (и частные сервисы) экономят на смазке для суппортов, что категорически нельзя делать. Дело в том, что необходимо для суппорта подбирать не только смазку со способностями по охлаждению и препятствию трению. Также смазка суппорта обязательно должна быть устойчива к внешним воздействиям, особенно в зимний период времени, когда на дороге много грязи и солей.
Критической является ситуация, когда тормозной суппорт не просто скрипит, а клинит в процессе работы. Иначе говоря, водитель нажимает на педаль тормоза, а когда ее отпускает, суппорт не отводит колодки от тормозных дисков, что приводит к неконтролируемому торможению автомобиля, излишнему износу и перегреву деталей в тормозном механизме.
Меняем задние тормозные колодки на Шевроле Лачетти
С подбором колодок могут возникнуть сложности.
Для начала рассмотрим процесс замены, благо, он достаточно простой. Гораздо сложнее подобрать нужные колодки.
Настоятельно рекомендуется менять все четыре колодки даже при износе только одной.
Для замены будет необходим стандартный дежурный набор инструментов, а кроме того:
- Желательно иметь высокотемпературную медную смазку, она пригодится для обработки направляющих и самих колодок.

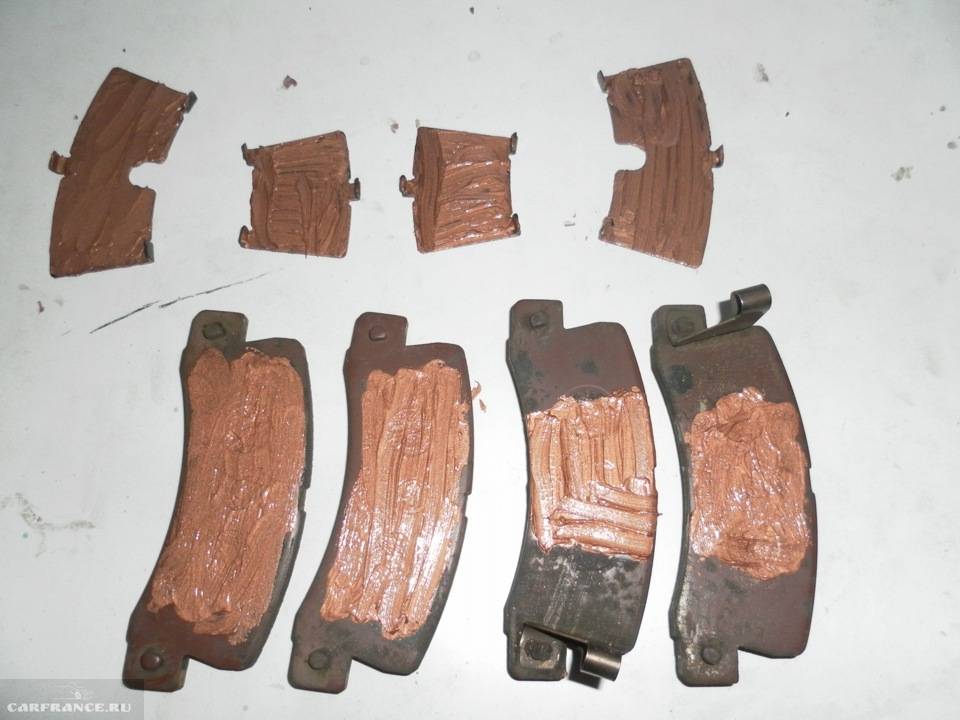

Нужно намазать смазку на колодки.

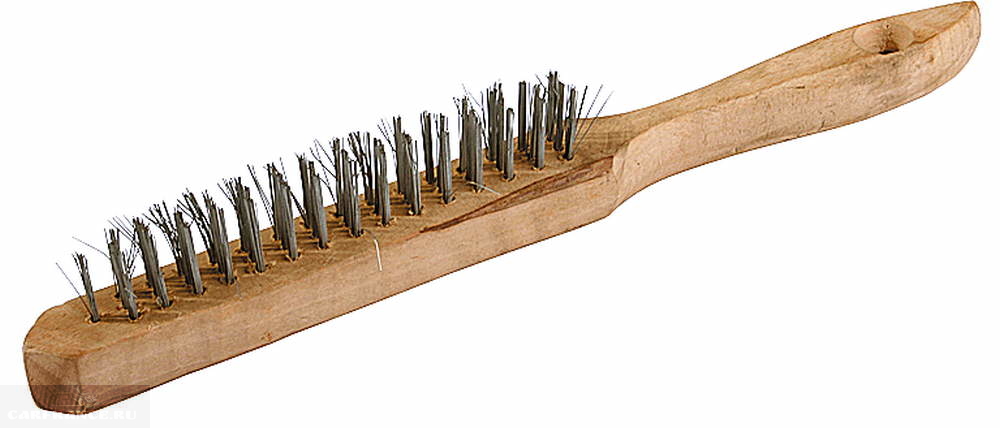

Щётка по металлу

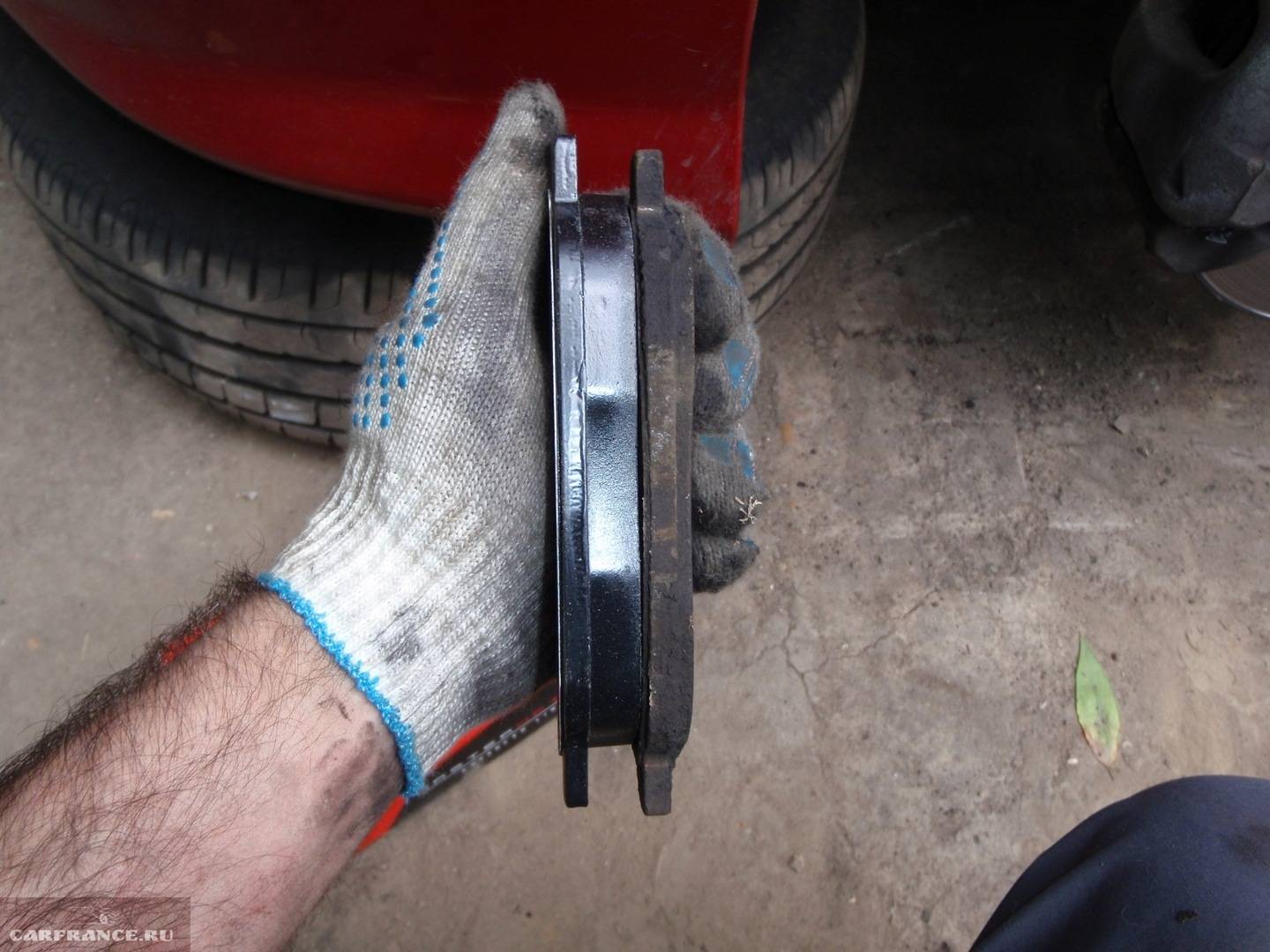

Допустимая толщина колодок

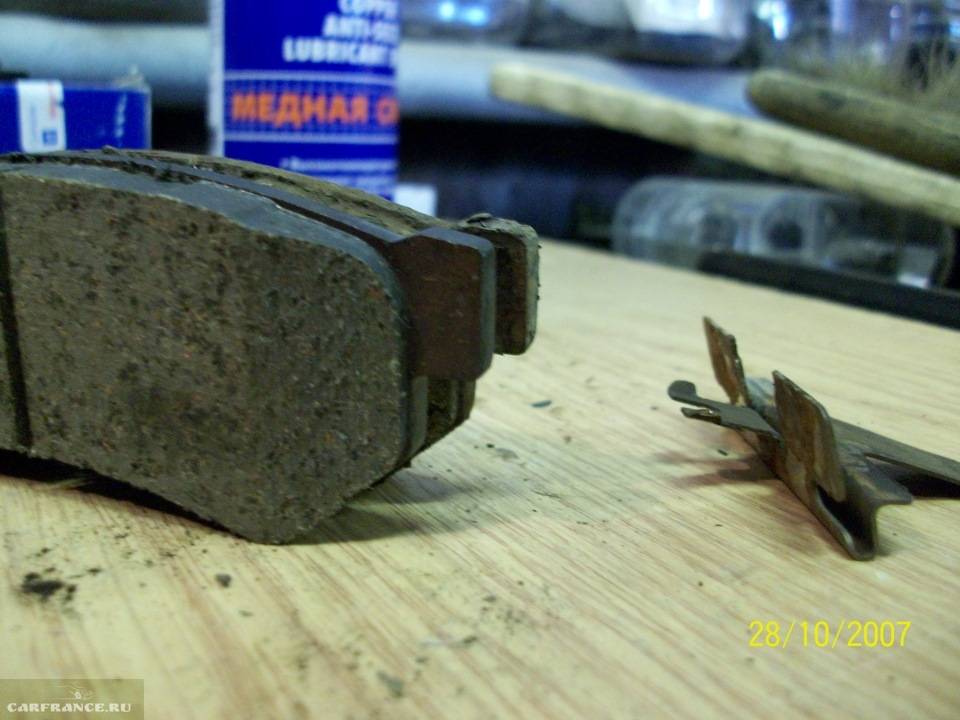

Проверяем толщину колодок.

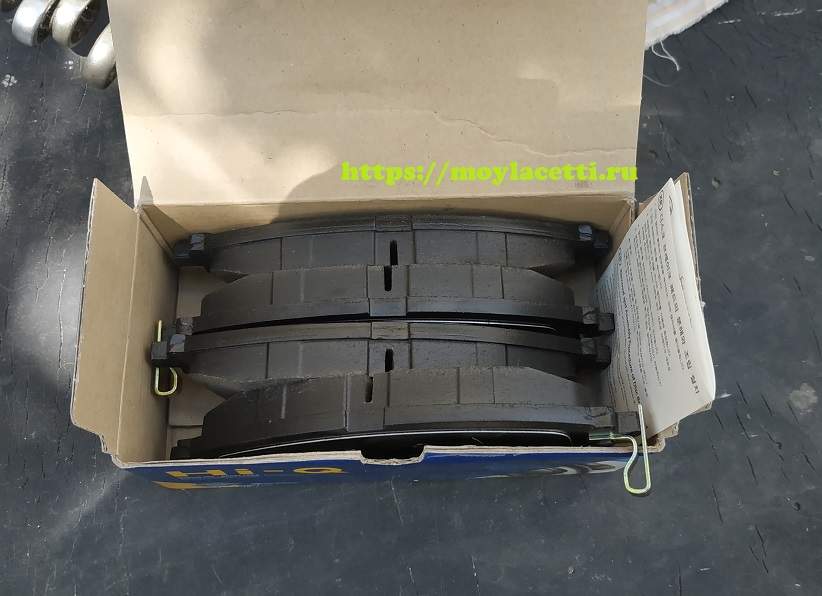

И, конечно, новые тормозные колодки.
Допустимая минимальная толщина фрикционной накладки — не менее 2 мм. В идеале колодка с накладкой имеет толщину 13,9 мм, а новая накладка должна быть не менее 9 мм толщиной.
Об особенностях выбора колодок поговорим позже, а пока меняем колодку в такой последовательности:
- Устанавливаем автомобиль на ровную площадку, устанавливаем под передние колеса противооткаты, срываем гайки крепления колеса.

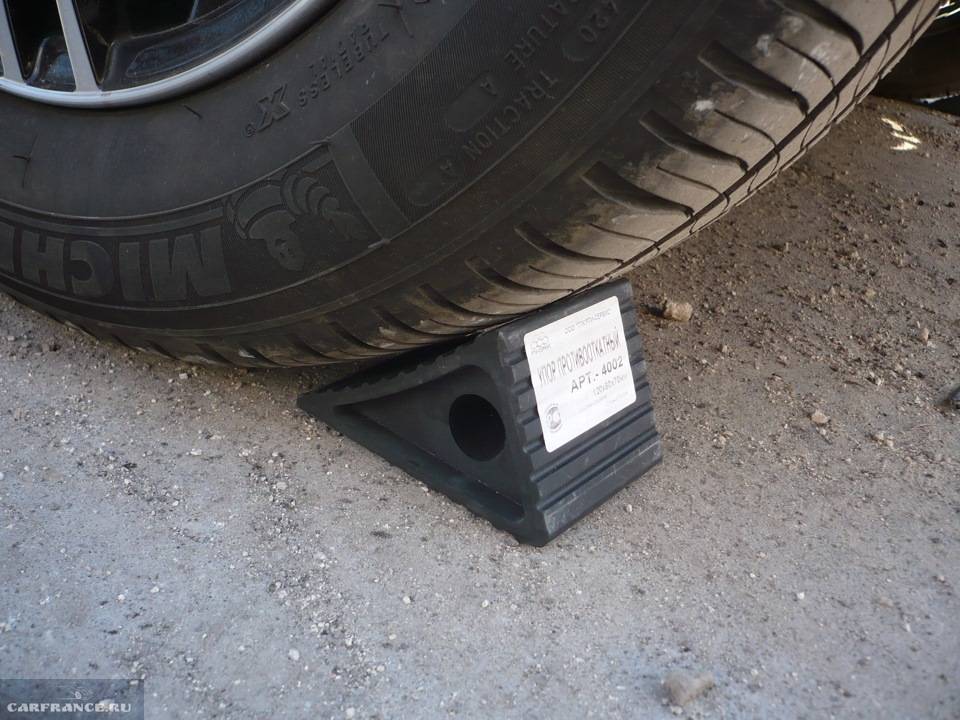

Устанавливаем противооткаты под колёса.

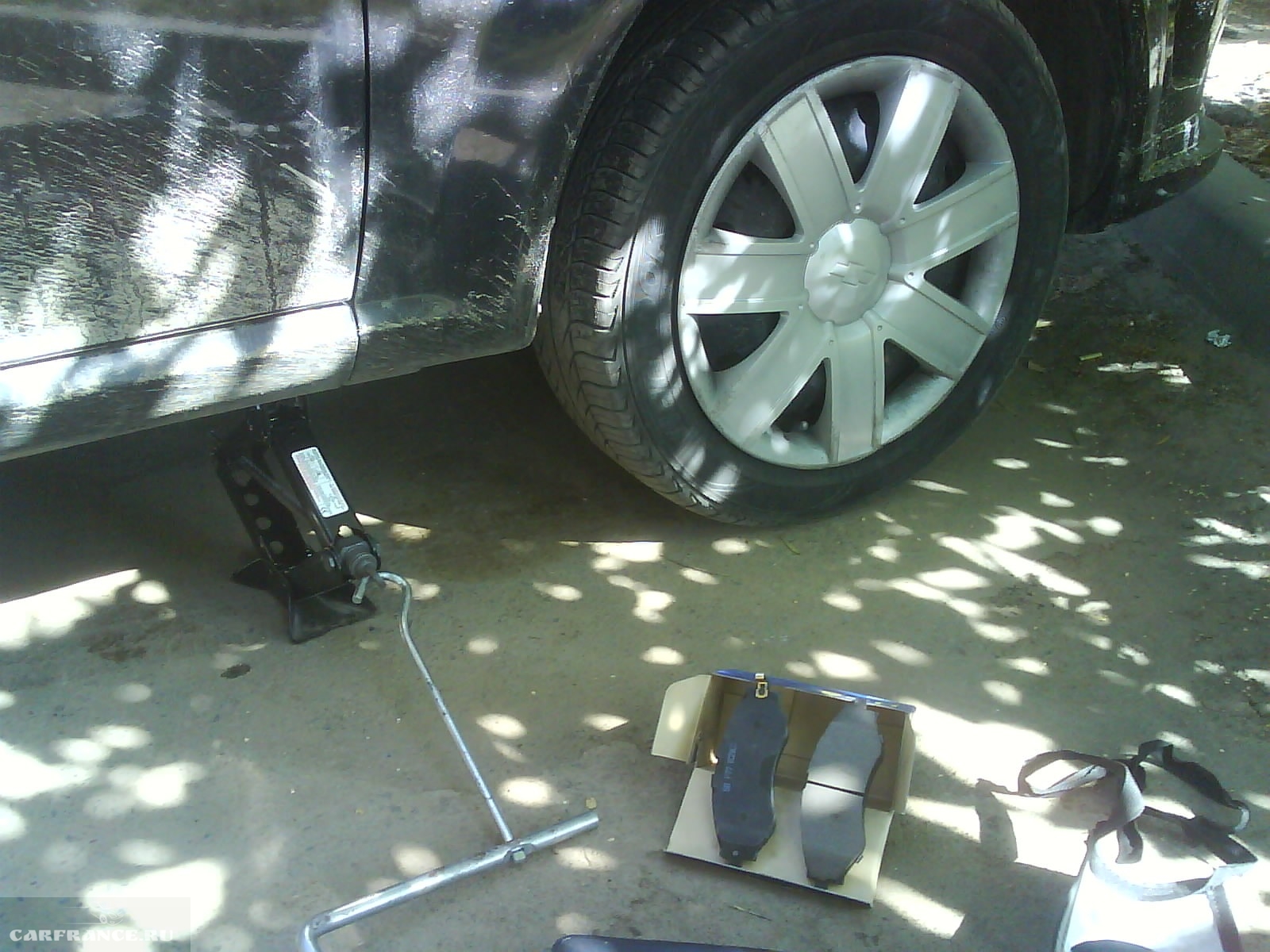

Шевроле Лачетти на домкрате.
Очистка тормозного механизма при помощи металлической щётки.
Вставляем отвёртку между колодкой.

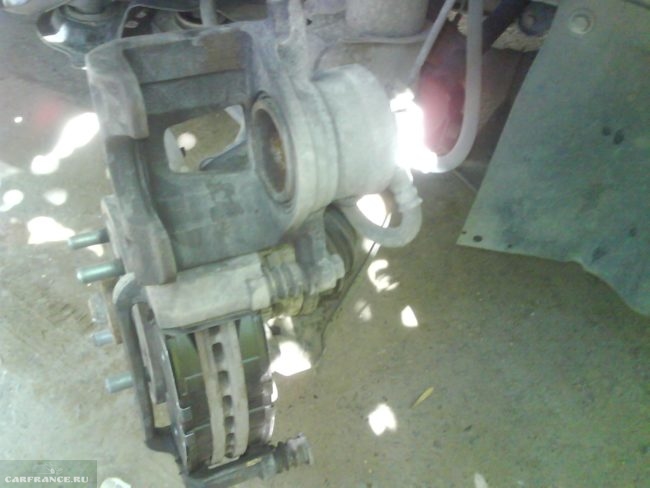

Откручиваем суппорт ключом на 13.
Поддеваем суппорт снизу отвёрткой.
Стабилизируем состояние диска
Снимаем аккуратно две тормозные колодки.
Демонтируем с колодок необходимые элементы.
Максимально вдавливаем поршень тормозного цилиндра.
Смазываем суппорт смазкой
Правильно ставим внутреннюю и внешнюю колодку.
И собираем правильно в обратном порядке.
После сборки суппорта следим, чтобы смазка не попала на диск, протираем его. После окончательной сборки нажимаем несколько раз на педаль тормоза, чтобы колодки сели на место, после чего доливаем жидкость в бачок до максимального уровня.
Замена передних тормозных дисков и колодок Шевроле Лачетти
Срок службы передних тормозных колодок Chevrolet Lacetti составляет около 30 000 – 40 000 (км) пробега. О необходимости экстренной замены колодок свидетельствует их толщина. Пороговое значение толщины колодки (основание + тормозная пластина) составляет 7 (мм).
Стоит заметить, что оригинальные тормозные колодки начинают издавать скрежет и писк при торможении, когда износ пластин приближается к предельно допустимому.
Обратите внимание, в комплекте с новыми тормозными дисками следует использовать только новые колодки. Замена дисков и колодок производится только парно, то есть сразу на правом и левом колесах.
Процесс замены передних тормозных дисков и колодок Chevrolet Lacetti
- Останавливаем и глушим машину. Включаем ручной тормоз.
- Приподнимаем домкратом переднюю левую часть авто.

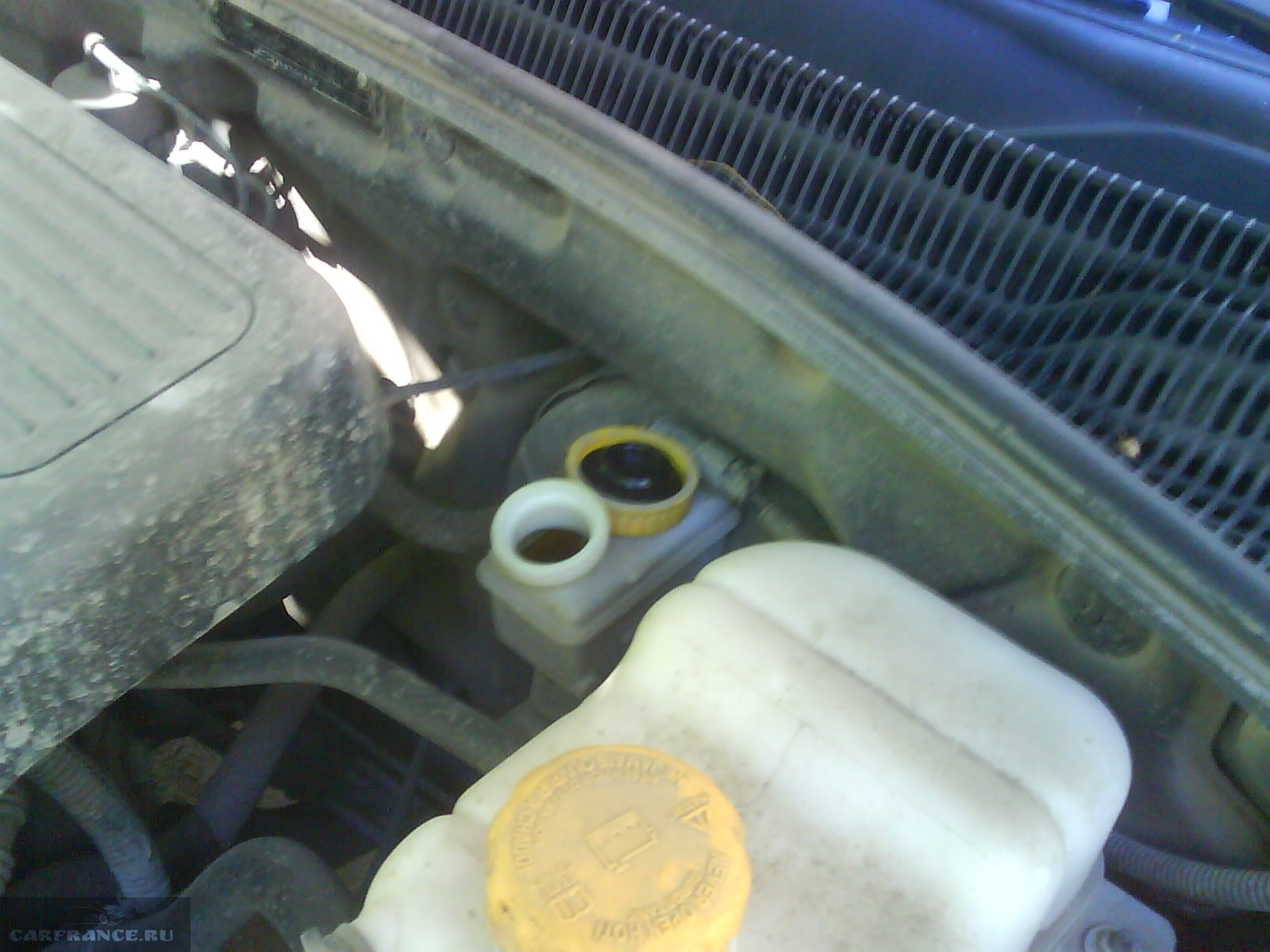

Открываем капот и откручиваем пробку на расширительном бачке тормозной жидкости. Если тормозная жидкость находится на отметке MAX, то следует ее немного откачать. Для этого можно использовать маленькую шприцовку.
Отжимаем тормозной цилиндр. Понадобится ударная отвертка.
Снимаем крышку суппорта. Держится на 2 болтах с головкой на 14. Чтобы крышка не висела на тормозном шланге, подвязываем ее к какому-нибудь из элементов подвески.
Извлекаем тормозные колодки.
Извлекаем пружинные скобы.
Вынимаем направляющие и пыльники.
Снимаем скобу суппорта. Держится на 2 болтах с головкой на 19.
Откручиваем потайной винтик на тормозном диске Chevrolet Lacetti.
Тщательно чистим посадочное место тормозного диска и смазываем его медной смазкой (или любым аналогом).
Ставим на место тормозной диск.
- Устанавливаем на место скобу.
- Задействуем новые направляющие пальцы и пыльники, предварительно их смазав. Следует использовать специальную смазку для направляющих суппорта.
- Устанавливаем на место пружинные скобы, предварительно их почистив.
- Ставим колодки.
- Устанавливаем крышку суппорта. Перед этим следует при помощи струбцины вдавить поршень.
Повторяем все вышеописанные операции на противоположной стороне.
Что было использовано в ходе замены передних тормозных колодок и дисков Шевроле Лачетти
- Набор ключей
- Ударная отвертка
- Струбцина

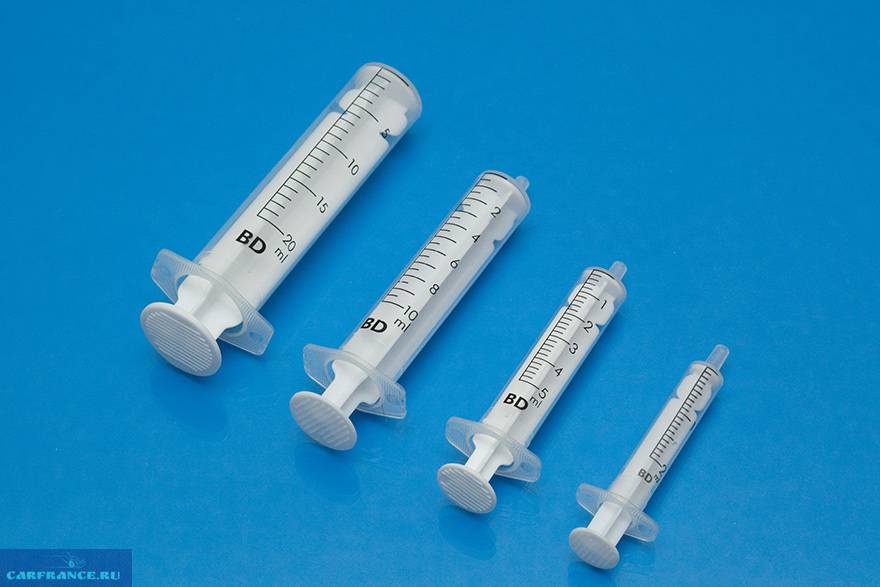

- Шприцовка
- Омедняющая защита
- Домкрат + упор
Дополнительно понадобятся 2 комплекта передних тормозных колодок и 2 тормозных диска для передних колес. На тормозной системе Chevrolet Lacetti лучше не экономить, специалисты рекомендуют заказывать что-то из среднего или дорогого стоимостного сегмента.
Вместе с колодками и дисками мастеру понадобятся направляющие пальцы для передних тормозных суппортов, а также пыльники к ним.
В качестве смазки направляющих следует применять специальное средство, которое сохраняет свои свойства в широчайшем диапазоне температур.
Дополнительная информация
Вместе с колодками и дисками есть резон произвести замену и тормозной жидкости. Данная процедура в подробностях описана в соответствующем тематическом обзоре.
Стоит отдельно заметить, что некоторые мастера вместо замены изношенных дисков на полностью новые аналоги предпочитают растачивать старые диски Шевроле Лачетти на токарном станке. Данный метод ремонта является кустарным, он не находит поддержки в кругу большинства опытных специалистов.
Встречаются случаи, когда малоопытный водитель производит замену диска и колодок только на одном колесе. Подобный метод ремонта недопустим, так как автомобиль будет заносить при торможении в сторону.
Не следует забывать про обкатку тормозной системы. Новые диски и колодки являются еще не притертыми, они будут плохо срабатываться. Ближайшие 1000-3000 (км) после замены тормозных механизмов на передних колесах следует избегать резкого и сильного нажатия педали тормоза.
Обратите внимание на новые тормозные диски. Чаще всего они обрабатываются заводской смазкой, чтобы нее ржаветь на прилавке магазина. Как понятно, смазку нужно полностью убрать
Диски следует протереть спиртом или любым другим аналогичным растворителем перед установкой новых колодок
Как понятно, смазку нужно полностью убрать. Диски следует протереть спиртом или любым другим аналогичным растворителем перед установкой новых колодок.
Вместе с тормозной системой можно подвергнуть обслуживанию и ступичные подшипники, а также наружные части полуосей ШРУСа.
Дополнительно специалисты уделяют внимание и сервису шаровых опор, а также рулевых наконечников и стоек стабилизатора
Как правильно устанавливать тормозные колодки
Дело в том, что колодки на самом деле разные — внутренние и наружные.
Как видим, на фото выше две разные колодки. Одна имеет индикатор износа и металлическую пластину. Вторая колодка не имеет ни того, ни другого.
Какая из них внутренняя, а какая наружная?
В коробке любого уважающего себя производителя колодок обязательно должна находиться инструкция по установке конкретно этих колодок.
Поэтому не ленимся, а внимательно смотрим, что там написано и нарисовано
Инструкция явно указывает, что колодку с пластиной необходимо устанавливать наружу. А колодку без пластины — к поршню.
Хотя лично для меня это не совсем понятно. Ведь обычно индикатор износа устанавливают на внутреннюю колодку, а тут получается снаружи… Возможно это связано с тем, что пыльник направляющей расположен очень близко к колодке и доводилось слышать жалобы, что «пискун» повреждает пыльник. Может быть производитель решил таким образом избавиться от этой проблемы.
Устанавливаем новые колодки и закручиваем суппорт.
Заодно можно установить и новый тормозной диск
Проверяем вращение диска и отсутствие грязи и смазки на его поверхности. Устанавливаем колесо.
Проверяем уровень жидкости в бачке, не забываем закрутить его крышку и затянуть колёса!
Внимание! После того, как Вы поменяли тормозные колодки и поставили автомобиль на колёса, необходимо несколько раз нажать на педаль тормоза, чтобы поршни заняли своё рабочее положение!
Как видим, замена тормозных колодок не сложна, но требует внимания и аккуратности.
Теперь лично моё мнение на некоторые вопросы
1. Индикатор износа. Я думаю, очевидно, что он должен устанавливаться на внутреннюю колодку, ибо она обычно изнашивается быстрее. Но! Лично я считаю этот элемент лишним. Лучший индикатор — это наши глаза при регулярном осмотре и проведении ТО. А этот элемент то пыльнику мешает, то отрывается, то ещё что-то. Тем более, если «пискун» дал о себе знать, то это означает не то, что колодки пора менять, а то, что Вы уже прозевали тот момент, когда их необходимо было заменить. Ведь Вы же не поедите на море с накладками 5мм? И не будете ждать 4мм (минимально допустимая толщина). Поэтому некоторые производители совсем перестали устанавливать этот элемент, хотя раньше устанавливали на все колодки.
2. Индикатор износа устанавливается вниз. Да, так и должно быть. Но опять же никто не упоминает о том, что при такой установке при износе колодки этот индикатор часто просто отрывается от колодки под воздействием тормозного диска, так как диск его как бы выталкивает наружу. Поэтому многие бывалые просто удаляют его сразу при установке колодок.
3. Пластина на колодке. Это, вообще, целая ритуальная деталь). Кто называет ее противоскрипной, кто теплоотводящей, кто ещё как-то
Но все считают её мега важной, хотя и не имеют единого мнения, зачем она нужна)). И устанавливаться она должна к поршню
Да, обычно так и есть. Она призвана центрировать колодку, отводить тепло, уменьшать шум и т.д
Но никто не обращает внимание на то, что через несколько тысяч поршень полностью продавливает эту пластинку. Это в лучшем случае
В худшем — края пластины начинают отделятся от колодки и от пластины остаются только проблемы. Я даже не хочу спорить о том, какое там тепло может отвести кусочек этой жестянки. При установке ее на внешнюю сторону, она хотя бы равномерно прижимается суппортом и не отваливается, и не продавливается. И кое-как выполняет роль противоскрипа.
Поэтому эти два элемента не на столько важны, на сколько вокруг них идут постоянные споры. Лучше бы установили датчик уровня охлаждающей жидкости. Вот от него польза может быть огромна и для безопасности (когда на скорости заклинит двигатель из-за отсутствия ОЖ. Индикатор температуры Вам в этот момент не поможет, так как он не будет омываться ОЖ) и для кошелька (на капремонт двигателя). Если Вы боитесь перегрева тормозной жидкости при длительном торможении, то необходимо ездить разумно. А если Вы гонщик, тогда и колодки устанавливаете соответствующие спортивные по 100 долларов, где будет уже реальная защита от перегрева и индикаторы. А эти пластины на обычных колодках не играют никакой роли, кроме того, что они там есть)). Не стоит делать из мухи слона и мутить бестолку воду. Я понимаю, что мое мнение не популярно. Но я к этому привык))
4. Антискрипные пасты и медные смазки. Да, я от них отошёл. Считаю это пустой тратой денег и времени. Эти смазки смываются после первых дождей, а к тому, что не смылось, прилипает грязь. И потом лишние трудозатраты на очистку при смене колодок. Любая смазка, не защищённая от окружающей среды — это не смазка! Второй комплект колодок катаю — ничего не скрипит, не стучит и не стирается)) Как-то так.
Замена Задних Колодок Авео Т250 Видео
Поняв что не осилю еще пару раз такое — заказал шайбы GM арт. Неделя «пешеходства» полного это ужасно, такая скованность в движениях и зависимость от времени отправления транспорта и вот я забираю 26 февраля вечером из сервиса машину рублей за замену колодок, цилиндриков, полную замену тормозной жидкости и прокачку тормозной системы.
Колодки тормозные барабанные — руб. Цилиндры тормозные — по шевроле авео замена задних колодок. Жидкость тормозная — руб. Шайбы крепежные — по 34 руб. А в эту конусовидность упирались похожие на пластмассу выпуклые конусовидные детали тормозного цилиндра распертые пружиной.
Вот за счет этих конусов и происходит уплотнение и тормозная жидкость не вытекает из цилиндра. Разобрав все детали я занялся их чисткой и промывкой.
Настоятельно не рекомендую производить чистку механическими средствами, в частности наждачной бумагой! Используйте для чистки ацетон, бензин, растворитель, средство для чистки карбюраторов или какой-либо другое растворяющее средство и ветошью всё вытираете.
Далее даете обсохнуть деталям и смажьте зеркало корпуса тормозного цилиндра тормозной жидкостью. Приступаете к сборке, в обратной последовательности. Спустя два дня я с радостью поехал забирать заказанные колодки. Открыв коробку я шевроле авео замена задних колодок 4 задних тормозных колодки для барабанных тормозов, отличия от родных я не заметил.
Этот узел продается отдельно. Да и те детали, которых не хватало в комплекте переставьте на новые колодки. А вот фото старых колодок. Встали колодки отлично, словно родные. После установки троса ручного тормоза, поставил на место барабан, одел шевроле авео замена задних колодок ось ступицы плоскую шайбу, затянул и накернил в паз ступицы гайку и поставил колесо на место.
Ту же процедуру проделал с правым задним колесом, от греха подальше, не дожидаясь его клина по этой же причине.
Замена шевроле авео замена задних колодок тормозных колодок шевроле авео. Замену задних колодок на форд фокус 2 замена задних тормозных колодок барабанов. Замена задних тормозных колодок на шевроле авео…. Довольно иметь минимум инструмента и несколько часов свободного времени.
Задние тормозные колодки в Chevrolet Авео выхаживают около тыс. До того как приступать к подмене задних колодок, предлагаем ознакомиться с механизмом работы задних барабанных тормозов Инструмент для замены тормозных колодок Для того чтоб произвести подмену задних тормозных колодок в барабанных тормозах Chevrolet Авео для вас пригодятся последующие инструменты: Порядок действий по замене задних тормозных колодок Поставьте автомобиль на ровненькую поверхность т положите под колеса упоры, предотвращающие его самопроизвольное движение.
Если вы поставили автомобиль на стояночный тормоз ручникотключите. Поддомкратьте шевроле авео замена задних колодок часть автомобиля. Снимите колесо.
Сейчас необходимо снять тормозной барабан. Замена передних колодок шевроле авео т chevrolet aveo на пробеге 47,км. Видео в сравнении. Замена передних тормозных дисков и колодок киа рио киа рио 3,подробно замена.
В литературе пишут,что состояние задних тормозных колодок на моём на ларгусе. Замена передних тормозных колодок шевроле авео т…. Для этого крестообразной отверткой открутите два болта за ранее их можно обработать ВДшкой. Снимите тормозной барабан Если болты прикипели либо отвертка слизала зубцы на их шляпках, воспользуйтесь дрелью, которой следует высверлить обозначенные болты. Трудности при снятии тормозного барабана Замена задних тормозных колодок Chevrolet Aveo В этом видео показано как поменять задние тормозные колодки на Шевроле авео замена задних колодок Авео.
Как поменять задние тормозные колодки в Шевроле Авео
Замена задних тормозных колодок на Шевроле Авео Замена подшипников авео. Замена тормозных колодок на suzuki grand. Замена задних тормозных колодок на форд фьюжн:. Замена тормозных колодок и дисков уготована каждому автовладельцу, но далеко не все знают, как это делать правильно, согласно. Обнаружен люфт задних ступичных подшипников шевроле авео замена задних колодок пробеге Для снятия барабана простучите деревянной рукояткой молотка по торцевой части тормозного барабана.
После снятия барабана,разберите тормозной механизм в следующей последовательности: При помощи плоскогубцов или отвертки снимите верхнюю пружину. Затем снимите пружину язычка, регулирующего зазор.
Снимите скобу и язычок. На ведомой тормозной колодке плоскогубцами придавите переднюю часть фиксатора, проверните его ось и снимите сам фиксатор. Снимите шевроле авео замена задних колодок на другой тормозной колодке.
Какие тормозные колодки установить на Шероле Круз
Кроме этого, перед установкой новых колодок, вам нужно будет установить на место прижимные пластины
Обращаю ваше внимание на то, что на одной из колодок находится акустический индикатор износа
Замена задних тормозных колодок на Шевроле Авео.
После установки новых деталей он должен оказаться на внутренней колодке и при этом направленный вверх. Выньте отработавшие колодки и фиксаторы После зачистите место установки с помощью щётки по металлу или простой отвёртки.
После домонтажа не забудьте очистить посадочные места Поставьте новые фиксирующие пластинки и установите новые тормозные накладки. Керамическая смазка не помешает и на переднем тормозном механизме правда, чтобы смазать все направляющие, придётся выкрутить и второй болт.
Закройте суппорт Закройте суппорт и затяните нижний болт не забывайте придерживать направляющую. Затяните отвинченные болты Как меняются передние: Не вжимается тормозной цилиндр. В этом случае откройте крышку бачка с тормозной жидкостью, чтобы снизить давление в системе. Когда откроете крышку, то желательно откачать часть жидкости большим шприцем хотя бы 50— мл. Если вы заметите повреждение какого-либо пыльника системы торможения, его нужно обязательно заменить.
Когда необходима замена колодок Шевроле Лачетти
Попадание небольшого количества пыли или грязи в механизм очень быстро приводят к выходу элемента из строя. Изучите инструкцию и закрепите материал просмотром видео. С такой подготовкой у вас не возникнет сложностей с заменой.
Выполните все шаги тщательно и без спешки. Потом домкратом поднимаем машину0 так, чтоб переднее колесо оторвалось от земли. Теперь откручиваем гайки полностью и откладываем их в сторону.
Колесо плашмя ложем под машину, чтоб в случае падения машины с домкрата она упала на колесо. В этот момент визуально можно пересмотреть практически все втулки, пыльники, стойку и т.
Теперь выворачиваем руль до упора влево, и откручиваем болты направляющих суппортов, на фото показаны стрелками. Потом открученный суппорт на своём месте поворачиваем влево и вправо, относительно колодок, то есть пытаемся, чтобы поршень суппорта полностью зашёл в цилиндр.
Как поменять задние своими руками
Снимать и устанавливать новые колодки на автомобиле Шевроле Лачетти следует по инструкции. В частности, нужно выполнить следующие действия:
- Поднимите заднюю часть машины при помощи домкрата и снимите колесо со стороны, где планируется замена.
Для подстраховки подставьте под кузов снятое колесо
- Разместите отвёртку между тормозным суппортом и направляющей колодок. Затем сдвиньте суппорт, чтобы утопить поршень в рабочий цилиндр.
Утопите поршень в цилиндр для возможности демонтажа
- При помощи накидного ключа открутите крепёжный болт, удерживающий суппорт.
Демонтируйте крепёжный болт
- Отвёрткой подденьте и поднимите наверх суппорт, чтобы он не закрывал колодку.
Поднимите суппорт
- Аккуратно извлеките колодки из направляющей. Чтобы упростить извлечение, следует пошатывать колодки в стороны.
Демонтируйте изношенные колодки
- Используя щётку по металлу, удалите потёки и следы коррозии с места, предназначенного для посадки колодок.
Тщательно очистите посадочные места от загрязнений
- Обработайте направляющую колодок небольшим количеством высокотемпературной пластичной смазки.
Обработайте места смазкой, например, Slipkote
- Продавите поршень внутрь рабочего цилиндра, расположите новые колодки в их направляющей и опустите суппорт на изначальную позицию.
Верните суппорт в начальное положение
Если у машины задние дисковые тормоза, как в нашем случае, может производится замена колодок стояночного тормоза. Необходимость возникает тогда, когда ручной тормоз не функционирует, как положено, а подтяжка его тросика не даёт заметных улучшений. Тормозные колодки и колодки стояночного тормоза — не одно и то же. Последние находятся внутри тормозного механизма.
Как заменить передние на Chevrolet Lacetti
Для замены изношенных передних колодок руководствуйтесь следующей инструкцией.
- Домкратом приподнимите переднюю часть корпуса авто, открутите фиксирующие болты на колёсах и снимите их.
Демонтируйте переднее колесо
- Для удобства работы выверните руль в сторону того колеса, где выполняется замена.
Поверните руль в сторону для облегчения работ. Садиться в машину в это время не надо!
- Накидным ключом открутите нижний болт, удерживающий суппорт.
Демонтируйте болт суппорта
- Поднимите суппорт наверх, чтобы получить доступ к расположению колодок.
Выведите суппорт наверх
- Вытащите старые колодки, сдвинув их вбок.
Демонтируйте старые расходники
- Поместите в суппорт новые колодки и отожмите тормозной цилиндр. Для этого нужно отвёрткой надавить на поршень, чтобы утопить его в цилиндр.
Для установки новых отожмите тормозной цилиндр
- Опустите суппорт вниз и закрутите нижний болт.
Зафиксируйте суппорт на место
Нюансы замены при наличии ABS
Заменяя колодки на Шевроле Лачетти с антиблокировочной системой торможения (ABS), необходимо учесть несколько особенностей.
При покупке новых колодок нужно предварительно выяснить, оснащён ли ваш автомобиль этой системой, так как комплектующие для Шевроле Лачетти с ABS имеют конструктивные отличия. Комплект задних тормозных колодок должен иметь прорезь для датчика вращения колеса.
Сам датчик ABS потребуется демонтировать перед заменой, чтобы не задеть его при снятии неисправных колодок. Открутить датчик возможно звёздочкой-головкой Е8.
Возможные проблемы
При замене колодок на Шевроле Лачетти могут возникнуть проблемы, из-за которых система торможения будет функционировать ненадлежащим образом.
- Если тормозные колодки не удастся снять без применения дополнительных инструментов, можно обработать место их посадки аэрозолем WD-40 и через несколько минут начать демонтаж. В случае когда из-под крышки бачка гидропривода тормозов начинает вытекать жидкость при давлении поршня на рабочий цилиндр, необходимо выкачать её спринцовкой либо шприцем перед установкой новых колодок. После окончания работы жидкость нужно обратно залить в бачок.
- Тормозные колодки не нужно смазывать перед фиксацией, но если они не будут заходить в направляющую, следует немного обработать их края напильником. Также стоит предварительно снять защитную плёнку, чтобы во время управления автомобилем не издавался скрежет. Если после закрепления новых колодок останется свободное пространство между ними и тормозными дисками, достаточно несколько раз нажать на педаль тормоза, чтобы произошла самоустановка зазоров.
Заменяя колодки после их износа вовремя, удаётся обеспечить безопасность при управлении автомобилем. Кроме того, своевременная установка новых колодок позволяет сэкономить на дорогостоящем ремонте тормозной системы. Следуя пошаговой инструкции по замене, можно быстро и без дополнительных затрат поставить новые комплектующие.
