Замена крана отопителя ВАЗ 2109, 21099, 2108 и другие меры восстановления печки

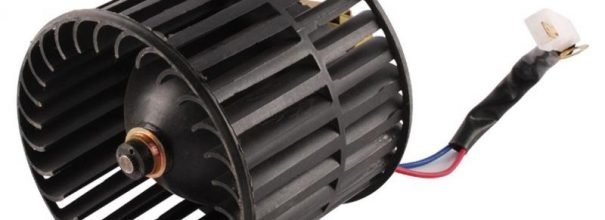

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду

При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

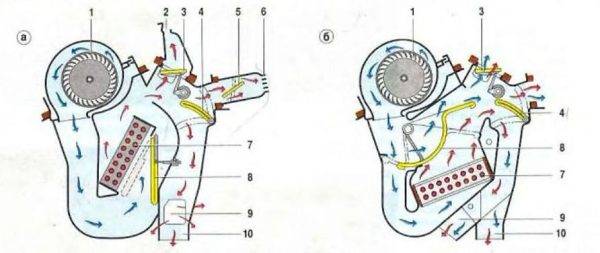

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

• монтажный блок предохранителей;
• замок зажигания;
• дополнительный резистор;
• электродвигатель вентилятора;
• переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

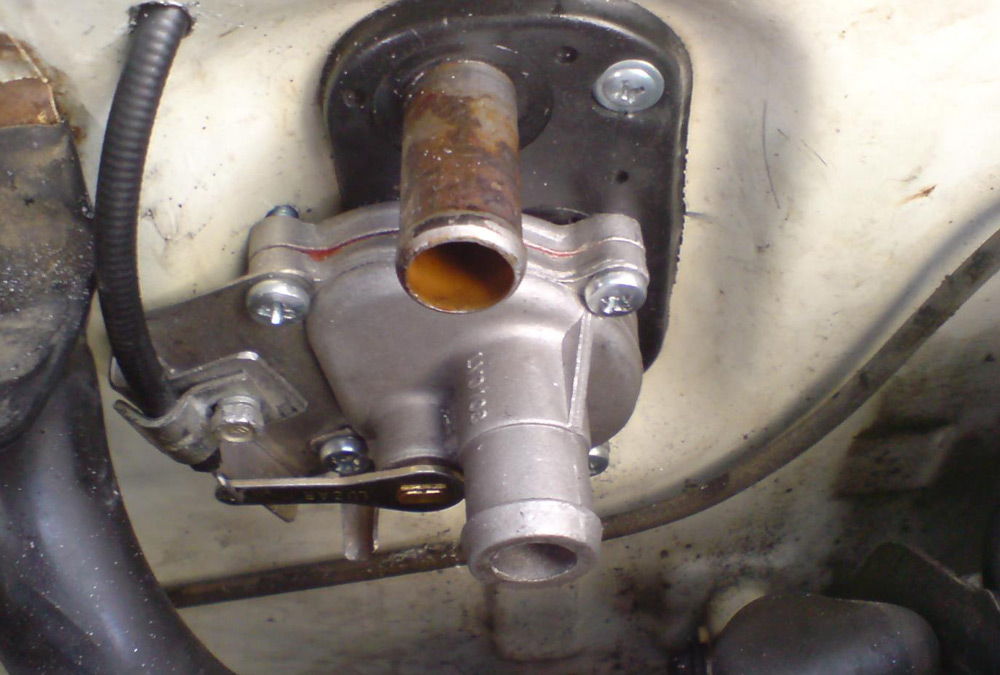

Проверка работоспособности крана обогревателя

Если не переключаются режимы подачи холодного или горячего воздуха, то причиной может быть спавший тросик управления заслонки или закисание самого механизма. Как открыть кран печки ВАЗ-2109 в этой ситуации?

Для этого нужно снять со стороны пассажира боковую панель торпеды. Потом проверить состояние троса и если причина в нём, то подсоединить его обратно на место. Также можно без снятия панели просунув руку под торпеду, туда, где находится кран отопителя ВАЗ-2109, передвинуть рычажок заслонки печки ВАЗ-2109 в нужное положение. Если рычаг не поддаётся, то, скорее всего, он закис и подлежит замене.

Снятие и замена крана отопителя

Для замены крана печки ВАЗ-2109 необходим имеющийся у большинства водителей набор инструментов:

• набор крестовых и шлицевых отвёрток;
• набор рожковых ключей №10 и №13 или торцевых головок этих размеров, а также вороток с храповым механизмом и карданчиком;
• силиконовый герметик;
• ёмкость для слива охлаждающей жидкости;
• щётка по металлу;
• универсальная проникающая смазка WD-40 или её аналог;
• смотровая яма, эстакада или подъёмник;
• ветошь для защиты напольного покрытия салона от попадания антифриза.

В продаже имеются керамические, шаровые, а также электрокраны печки ВАЗ-2109. Какие краны отопителя ВАЗ-2109 лучше из перечисленных? При редком использовании закисанию больше подвержены шаровые механизмы, а электронная система автоматического управления отопления «САУО» гораздо сложней при монтаже. Этих недостатков лишены керамические механизмы производства российских фирм «ЯВВА» или «ЛУЗАР».

Многие опытные водители советуют просто заменить краны печки на водопроводные. Выгода этого решения не только в стоимости, но и в надёжности — охлаждающая жидкость либо постоянно циркулирует, либо перекрывается легко вручную на патрубке. Другой способ, как проще поменять краник отопителя ВАЗ-2109 — вообще отказаться от него, салонная температура в этом случае регулируется воздушными заслонками.

Инструкция, как поменять краник отопителя ВАЗ-2109:

1. Перед тем как заменить кран печки ВАЗ-2109, устанавливаете автомобиль на эстакаде и, открутив пробку на радиаторе, сливаете охлаждающую жидкость в подготовленную заранее ёмкость.
2. Когда радиатор опустеет, отвёрткой ослабляете хомуты на патрубках, идущих от двигателя к печке, затем с помощью WD-40 и щётки по металлу очищаете резьбу на шпильках крепления заменяемой детали. По окончании полностью откручиваете хомуты.
3. Аккуратно поочерёдно снимаете шланги, в них могут находиться остатки антифриза, который надо слить.

Важно! Не пропускайте этот шаг, потому что снять кран печки ВАЗ-2109 с подсоединёнными шлангами не получится

1. Сняв внутри салона боковую накладку торпеды, проверяете состояние патрубков, если необходимо меняете их.
2. Потом под машиной торцевым ключом №10 откручиваете гайки крепления меняемой детали на печке ВАЗ-
3. Вернувшись в салон машины, вытянув краник на себя (там, где место правого пассажира), снимаете пружинный фиксатор и отсоединяете от заменяемой детали трос управления.
4. Берём новую запчасть и производим сборку в обратном порядке.

Убеждаемся, что пробка радиатора на месте и заливаем охлаждающую жидкость в него до необходимого уровня. После чего запускаем двигатель и, избавившись от воздушных пробок, проверяем исправность работы режимов обогревателя. На этом замена крана отопителя печки ВАЗ-2109 закончена.

Узнав, как заменить кран печки, вы сможете самостоятельно отремонтировать ваше авто, без визита в СТО и избежав лишних расходов на ремонт.

• Home
• Автогараж
• Как Открыть Кран На Печку Ваз 2109

Самостоятельная подмена крана печки ВАЗ-2109 высочайшая и низкая панель

Исходя из практики, обычно кран отопителя требуется поменять, если он начал течь либо прикипел так, что его регулятор перестает двигаться. Старенькый отремонтировать нельзя, и продать он не может быть восстановлена. Хотя без этого элемента подогрев салона работать нормально не имеет возможностей.

Как конкретно делается подмена испорченного крана печки на автомашине ВАЗ-2109 – рассказывается в истинной статье.

Какой выбрать

Каждый водитель хочет, чтобы печка его автомашины работала безукоризненно. Потому, при поломке ее крана человек начинает задумываться, какой правильнее выбрать на замену.

На рынке представлено три основных типа запорной арматуры. Отличает их не только цена, но и конструктивные особенности.

Самый бюджетный вариант крана – это ранее упомянутый мембранный. Им печка комплектуется на заводе. Обойдется узел примерно в 400 целковых. Ничего дешевле не существует в природе. Беда в том, что экономия часто получается довольно условной, ведь о ненадежности мембранных моделей уже легенды ходят.

Нередко для замены берут шаровые краны. Они гораздо удобнее мембранных, но слегка дороже – за одну штуку придется уплатить не менее 550 рублей. При этом в дешевых вариантах запирающий шарик изготовляется из обычной стали, которая сравнительно легко поддается коррозии.

Керамические модели для печки считаются наиболее надежными. Они не боятся агрессивных сред и не закисают. Цена крана – около 750 рублей. Этот вариант рекомендуют все, кто его использовал.

Причины выхода из строя крана отопления

Если происходит поломка крана отопителя, владелец машины сразу это поймет. Дело в том, что в таких случаях из системы начинает выходить антифриз, который разливается по полу испуская при этом определенный запах. Специалисты, работающие над ремонтом автомобилей, говорят о двух основных причинах подобной неисправности.

1. Первая причина связанна с плохим качеством крана установленного на производстве. Дело в том, что в ходе сборки краны, устанавливаемые на ВАЗ 21099 могут получить различные повреждения или бракованные элементы, что нарушает их герметичность.
2. Второй причиной частого выхода из строя данного элемента является коррозия. Дело в том, что летом большинство владельцев машин перекрывают кран, это приводит к тому, что в нем накапливается жидкость, которая собственно и вызывает коррозию. Чтобы избежать этого владелец должен знать, как открывать кран печки и делать это своевременно.

Выбор крана

Перед тем, как производить замену, нужно сперва подобрать новый качественный кран, который будет вам надежно служить.

Для моделей ВАЗ 2108-09 подходит такой же кран, как и для ВАЗ-2113, ВАЗ-2114 и ВАЗ-2115. Что касается заводского крана, то он не очень высокого качества, так как мембранный кран полностью весь состоит из пластмассы. Поэтому владельцы ВАЗов начинают спорить между собой, какой же выбрать — одни предполагают, что подойдет пластмассовый, другие говорят, что керамический будет служить гораздо дольше, третьи вообще хотят вывести кран под капот, чтобы проблема с протеканиями их больше не тревожила. Далее более подробно ознакомимся с их видами.

Виды кранов и их особенности:

1. Заводской – стандартный тип крана ДААЗ, который оснащает ВАЗ 2108 и 2109 еще с завода мембранный пластиковый (код детали 21080-8101150-00). Самый главный его плюс – это доступная цена. Если рассматривать аспект надежности и частоты заклинивания, то тут можно столкнуться с некоторыми недостатками. Специалисты не советуют покупать такой кран, только если в магазине больше других кранов не будет.
2. Керамический – он достаточно дорогой, если сравнивать с заводским, но у него достаточно высокая прочность, также стоит отметить, что его пропускная способность ниже по сравнению с шаровым типом. Самые известные производители кранов, это такие как: Ульяновский ЯВВА или LUZAR. Номер такого краника будет — 21080-8101150-12.
3. Шаровый – имеет отличную пропускную способность, также обладает высокими показателями надежности и прочности, но они, как правило, самые дорогие. Их изготавливают такие компании: Ульяновский Симбирский Литейный Сплав и Шанс-Авто. Артикул шарового крана — 21080-8101150-14. Недостаток крана от Ульяновского завода заключается в том, что он сложно открывается, а это является негативным фактором для упора в пластиковом механизме привода заслонок и крана в местах крепления тросов.

Если делать выбор между выше представленными вариантами, то самым оптимальным, учитывая все плюсы и минусы, будет шаровый или керамический, но все же с небольшими доработками.

Как выбрать кран печки для ваз 2109

В России выбор подобной детали ограничен тремя видами:

• Производителя ВАЗ.
• Шаровый.
• Керамический.

Первый из представленных недорогой и не очень надёжный. По крайней мере в большинстве случаев он служит не долго. Выбирать кран от ВАЗ нужно только в том случае, если нет возможности приобрести что-то другое.

Керамический кран надёжный, но не без недостатков. Основной минус такой модели в низкой пропускной способности. Для центральной части нашей страны это не практично. В таком случае лучше приобрести шаровый кран. Он прочный и имеет хорошую пропускную способность. Однако следует помнить, что у всего есть срок годности.

Замена радиатора на низкой панели

Особенно быстро это происходит, если в течение долгого времени не менять охлаждайку. Также важным фактором, влияющим на резерв детали, является качество материала, из которого изготовлена деталь.

Замена радиатора печки ВАЗ-2109 дело не простое, но вполне выполнимое самостоятельно.

Этот метод не потребует откручивания приборной панели и сливания охлаждайки. Сама работа по замене не займёт больше часа по времени. Но единственным минусом способа является необходимость спиливания журнальной полки под бардачком.Что нужно:

1. Ножовка по металлу.
2. Отвёртка крестовая.
3. Гаечный ключ на 7 или 8, в зависимости от хомутов.
4. Радиатор для замены.
5. 3 пробки от бутылки шампанского.
6. Ёмкость под остатки охлаждайки.

Ход работы

Отодвиньте по максимуму назад переднее пассажирское сиденье. Найдите справа крепления приборной панели и открутите их. Потяните на себя приборную консоль и в получившуюся щель вставьте распор, можно для этих целей использовать брусок из дерева. Закройте кран отопителя, подложите резиновые коврики или старые тряпки там, где может потечь охлаждающая жидкость. Откройте капот и свинтите крышку расширительного бачка. Для снижения давления закройте крышку. Радиатор располагается между бардачком и нижней полкой. Чтобы не разлить охлаждайку, выполняйте все действия очень быстро. Кроме этого, вам понадобятся 2 резиновые заглушки или пробки от шампанского, чтобы заткнуть отверстия в шлангах. Просуньте руки через щель отодвинутой приборной панели к детали, требующей замены. Снимите нижний патрубок и сразу же заткните его отверстие большим пальцем левой руки, потом правой вставьте затычку в шланг. Слейте охлаждайку из патрубка в заранее подготовленную ёмкость. Отсоедините элемент отопителя и замените его новым

Снятие детали производите осторожно: сначала приподнимите его вверх, затем немного сдвиньте и потяните вниз. Таким образом, вам будет его легче извлечь. Ход работы по замене в системе отопления автомобилей с низкой приборной панелью аналогичен моделям с высокой

Но при этом для замены радиатора не требуется отодвигать или снимать передние сиденья

Ход работы по замене в системе отопления автомобилей с низкой приборной панелью аналогичен моделям с высокой. Но при этом для замены радиатора не требуется отодвигать или снимать передние сиденья.

Также перед началом работы обязательно снимите кожух с руля, чтобы не повредить его при отгибании приборной консоли. Самый надёжный вариант для замены — это медный радиатор печки, он самый дорогой из всех существующих, но он самый надёжный и в случае повреждения или протечки можно произвести его ремонт, запаяв образовавшееся отверстие.

Снимая радиатор печки на ВАЗ-2109, не забывайте о безопасности, охлаждающая жидкость опасна для здоровья, постарайтесь защитить руки хотя бы перчатками, а после работы тщательно их вымойте.Если у вас появились сомнения, что вы не справитесь, то лучше обратиться за помощью в автосервис. Но ведь на много приятнее разобраться самостоятельно и сэкономить пару тысяч рублей.

Замена

Обнаружив, что проблема именно в неисправном кране, вышедшем из строя, его придется заменить.

Кран печки находится на стороне переднего пассажира под консолью.

Для замены вам понадобится следующий набор инструментов и материалов:

• Новый кран. Подойдет шар или керамический, но в худшем случае можно поставить заводской;
• Комплект уплотнений и прокладок. Он должен уживаться с новым краном;
• Инструмент Всемогущий WD40;
• Металличесая щетка;
• Ключи торцевые и торцевые на 10 и 13;
• Набор отверток (крестообразных и плоских);
• Герметик на основе силикона;
• Емкость для слива теплоносителя;
• Свежий антифриз или антифриз;
• Подъемник, яма или эстакада.

Когда все будет готово, можно приступать к работе.

1. Загоните машину в яму, подставьте под колеса опоры, дождитесь остывания двигателя, включите ручной тормоз и выбросьте отрицательный полюс аккумуляторной батареи.
2. Возьмите емкость для слива охлаждающей жидкости, открутите сливную пробку от радиатора и слейте тосол или антифриз из системы.
3. После того, как вы слили всю охлаждающую жидкость, переходите к патрубкам, идущим от двигателя к крану печки. Ослабьте натяжение хомутов на патрубках, прочистите резьбовое соединение пары шпилек. На них держится кран ТЭНа.
4. С помощью пенетранта WD40 и металлической щетки можно эффективно очистить стыки. Практика показывает, что без этой процедуры при разборке крана для печки могут возникнуть проблемы.
5. Откручиваем фиксаторы отверткой.
6. Удалите трубки одну за другой. Будьте осторожны, так как охлаждающая жидкость может продолжать течь. Это связано с несовершенством системы слива охлаждающей жидкости. Лучше всего работать в перчатках и иметь наготове емкость.
7. Проходим внутрь машины. Здесь снимаем боковую обшивку панели приборов, при необходимости разбираем патрубки.
8. Если трубы целы и в замене нет необходимости, полностью разбирать их не нужно. Опять же, в трубах есть остатки антифриза, так что держите под рукой сухие тряпки.
9. Возвращаемся в яму под машину, откручиваем гайки крепления крана торцевым ключом на 10.
10. Возвращаемся в салон, где тянем на себя кран и снимаем пружинный зажим. Теперь вы можете отсоединить кабель управления от крана.
11. Поэтому старый кран можно легко снять, заменив изношенный и поврежденный элемент на новый.
12. Подключите кабель, прежде чем вставлять его на место. Только теперь можно включать вентиль на корпусе.
13. Сборка производится в обратной последовательности.
14. Но здесь многие совершают ошибку, оставляя старые прокладки и уплотнения между корпусом и краном вместе с новым краном. Не делай этого. Кроме того, прокладки и уплотнения всегда поставляются с новой деталью.
15. При подключении шлангов рекомендуется использовать герметик на силиконовой основе. Таким образом можно свести к минимуму вероятность потери соединения в будущем.
16. Убедитесь, что вы затянули сливную пробку, затем не стесняйтесь заправлять систему новой охлаждающей жидкостью.

Процесс установки

Как видите, в замене крана печки на автомобилях ВАЗ 2109 нет ничего сложного. Процедура несложна, сделана своими руками, не требует вмешательства специалистов и затрат денег на их услуги.

Принцип устройства и работы

1. Печка включает в себя пару пластиковых кожухов (левый, правый). Они соединятся между собой скобами по периметру. Для уплотнения в пазы кожухов заложен жгут.
2. Электрический вентилятор печки принудительно подает воздух внутрь салона. Удерживается парой винтов сверху печки. Конструкция отопителя устроена таким образом, чтобы вентилятор легко снимался через подкапотное пространство.
3. К кожухам вентилятора закреплен электромотор. На его валу расположено рабочее колесо вентилятора с тремя скоростями. Это возможно за счет двух спиралей резистора. Чтобы получить требуемую частоту вращения колеса, имеется доп резистор. Он крепится в отверстии кожуха отопителя слева.
4. Радиатор располагается в кожухах отопителя. Монтируется к правому из них с помощью 3 крепежей и уплотнен прокладкой из полиуретана. Радиатор состоит из двух рядов трубок, охлаждающих пластин и пластиковых бачков. Также двух.
5. Кран отопителя состоит из корпуса, двух пар патрубков и подключен к системе охлаждения с помощью резиновых шлангов.
6. Жидкость через радиатор циркулирует за счет работы насоса системы охлаждения.
7. На подводящей магистрали в корпусе краника печки на оси располагается клапан крана (он пластинчатый), имеющий отверстие для пропуска жидкости охлаждения.
8. Рычаг клапана крана соединен с рычагом рукоятки тягой. Рукоятка отвечает за управление подогревом воздуха. При повороте рычага отверстие клапана открывает магистраль и жидкость начинает поступать в радиатор.
9. Печка управляется с помощью трех рукояток. Их рычаги расположены на осях пластикового кронштейна, закрепленного на панели приборов 4 винтами.
10. Ручка управления подогревом воздействует на рычажок крана по средствам тяги и на рычаг привода заслонки. Полностью переместив ручку вправо, кран и заслонка полностью откроются, воздух начнет подаваться с помощью вентилятора через радиатор, где прогоняется нагретая ОЖ.
11. В среднем положении ручки заслонка и кран переходят в промежуточное положение. Часть воздуха идет через радиатор, а другая часть — мимо него. Так эффективно обеспечивается необходимая пользователю степень подогрева воздуха в данный конкретный момент.
12. Если ручка находится в крайнем левом положении, заслонка и кран оказываются полностью закрытыми. Как результат, идущий внутрь салона воздух не подогревается.
13. Верхняя левая ручка отвечает за регулировку подачи воздуха в ноги пассажиров и водителя. Она соединяется с рычажком заслонки по средствам тяги.
14. Перемещая ручку влево, заслонка обогрева зоны ног открывается и воздух через кожухи идет в соответствующие окна.
15. Слева и справа подается воздух в ноги переднему пассажиру и водителю. Воздуховоды внутренней вентиляции позволяют доставлять воздух к ногам задних пассажиров.
16. Ручка, которая регулирует подачу воздуха на лобовое стекло, соединяется с рычагом привода заслонки подогрева ветрового стекла с помощью тяги. Она может закрыть или открыть путь для прохождения воздуха к стеклу через воздуховоды.
17. Чтобы обеспечить подачу воздуха пассажиров и обдуть боковые стекла автомобиля, конструкцией печки предусмотрены 4 сопла — пара центральных, левое и правое. Корпус каждого из них оснащается заслонкой с уплотнителем. Закрывая или открывая заслонку, вы регулируете интенсивность подачи воздуха. Плюс другой рычажок позволяет контролировать направление поступающего из сопла воздуха.
18. ВАЗ 2109 оснащается системой вытяжки или вытяжной вентиляции. С ее помощью происходит отсос воздуха из салона. В случае с девяткой вытяжка располагается сзади от проемов кузова для боковых окон. Также вытяжка происходит через разряжение, которое возникает у дефлекторов во время движения автомобиля.

При возникновении проблем в работе печки можно посетить автосервис. Либо есть другой вариант — самостоятельно снять печку и попытаться ее отремонтировать, либо доверить работу специалистам. В любом случае, самостоятельно демонтировав устройство, вы неплохо сэкономите и получите важный опыт.

Замена крана печки ВАЗ 21099 с высокой панелью своими руками

Перед работой слейте ТОСОЛ из системы охлаждения – любым удобным для Вас способом. Если замена крана отопителя производится на инжекторной машине — отключите аккумулятор. Ослабив хомуты, снимите патрубки со штуцеров крана.

Снимите тоннель пола и консоль. Если мотор инжекторный, то отсоедините колодку от ЭБУ («мозгов»), закрепленного внутри консоли. Сняв патрубки со штуцеров крана со стороны салона, открутите гайки его крепления, расположенные снаружи и снимите кран вместе с уплотнителями.

Перед установкой нового изделия проверьте регулировку тяги рычага заслонки. Оболочка тяги крепится специальным металлическим фиксатором:

Изменяя положение оболочки, добейтесь, чтобы кран полностью закрывался и открывался при перемещении рычажка на панели.

Перед тем, как подсоединять патрубки, нанесите на штуцеры крана герметик – в качестве превентивной меры против протечек ТОСОЛа.

Завершив ремонт, приступайте к заливке ТОСОЛа. Открыв крышку расширительного бачка, залейте до отметки «MAX». Закройте крышку и запустите двигатель, а когда температура ОЖ начнёт повышаться, заглушите его. Открыв крышку, подождите, пока уровень не снизится и долейте жидкость до максимальной отметки.

Иногда эту процедуру приходится повторять до трёх раз. Давление, образующееся в системе охлаждения при закрытом крышкой бачке, постепенно «вытолкнет» воздушные пробки.

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками

Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Печка в любом автомобиле предназначена для создания комфортных условий. Однако в этой конструкции есть уязвимое место, коим является моторчик отопителя. При возникновении неполадок с вентилятором устранить их можно своими руками, при этом посещение автосервиса становится необязательным.

Особенности устройства печки ВАЗ 2109

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов. Электровентилятор, принудительно подающий воздух в салон, крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

• двух рядов трубок,
• охлаждающих пластин,
• двух пластмассовых бачков.

Краник отопителя, состоящий из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами. Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения. На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха. При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами. Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки. При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть воздуха в этом случае проходит через радиатор, а часть минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров, соединена с рычагом заслонки тягой. При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье. В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Функция крана

В автомобиле ВАЗ-2109 охлаждающая жидкость (ОЖ) циркулирует по двум контурам. Если используется большой, то она проходит через двигатель. Там нагревается, и далее следует в радиатор собственно отопителя. Данный элемент обдувается специальным вентилятором, гонящим воздух, который нагрела печка, в салон.

Летом большой контур не задействуется, и жидкость циркулирует исключительно по малому, куда входит главный радиатор и силовая установка. Воздуховоды же печки обеспечивают вентилирование салона.

Сам кран регулирует подачу горячей ОЖ к отопителю или вовсе перекрывает ей туда доступ. Соответственно, в теплый сезон он постоянно пребывает в закрытом положении.

ваз 2109(низкая панель) . где находится кран отопителя…

Краник чуть выше места пассажирских ног, и ближе к центральному тоннелю, расположен на щите разделяющем салон и моторный отсек.

Обычно кран отопителя на автомобиле ваз 2109 меняю в двух случаях, если он стал неисправен, и не переключается с холодного воздуха на горячий. В этом случае ремонт обычно не требует какой либо срочности, и делается по потребности. А вот во втором случае когда кран отопителя на автомобиле ваз 2109 потек ремонт откладывать не куда, так как в салон попадает охлаждающая жидкость, которая уходит из системы охлаждение, что само по себе не хорошо и может привести к плохим последствиям., но по мимо этого в салоне становится сразу не приятный запах, ковролин становится мокрым, да и вообще куча неудобств.

По этому в этой статье мы поговорим именно о замене крана печки на автомобиле ваз 2109.

При выборе для замены самого крана отопителя на автомобиле ваз 2109, мы бы настоятельно вам рекомендовали приобретать керамический кран отопителя фирмы «Явва», отечественного производства. Эти краники печки более надежные и заслужили свое уважение среди владельцев девяток.

Необходимый инструмент для работы:

— ёмкость для слива охлождающей жидкости

Отвертки

Ключ на «10»

Накидной ключ на «13»

Ну и само собой работы будут проводится либо в смотровой яме либо на подъемники, так как вы в дальнейшем и сами убедитесь что открутить некоторые патрубки с земли будет очень затруднительно.

Теперь перейдем к самой замене крана отопителя на ваз 2109:

Для начала следует слить охлаждающую жидкость, для этого подставляем приготовленную емкость под двигатель автомобиля который уже находится на яме или подъемнике, и откручиваем сливную пробку, выливая тем самым содержимое системы охлаждения в это емкость.

Теперь когда вы слили жидкость, уберать далеко емкость все равно не следует, так как теперь мы будет откручивать патрубки в которых вероятно то же осталась жидкость. Добравшись до патрубка идущего от двигателя к крану печки, следует отпустить хомуты и зачищаем при помощи металлической щетки резьбы двух шпилек крана отопителя, предварительно побрызгав их WD-40 (изображение3)

Это очень важно, так как если не подготовливать резьбу, то в процессе откручивания можно столкнуться с проблемой. Ведь шпильки, это обычные болты, шляпки которых утопают в пластмассовом корпусе крана (как показано на изображение 2)

А крепежные гайки, самостопорящиеся, с пластиковым кольцом, а ведь он не будет легко откручиваться

Да еще если будет забитая и ржавая резьба то прокручивание в корпусе практически обеспечено. При таком раскладе разобрать краник печки будет практически не возможно, ну или это будет не так просто, не стоит лениться и потратить допулнительно пару минут и сэкономить на этом минимум час

А крепежные гайки, самостопорящиеся, с пластиковым кольцом, а ведь он не будет легко откручиваться. Да еще если будет забитая и ржавая резьба то прокручивание в корпусе практически обеспечено. При таком раскладе разобрать краник печки будет практически не возможно, ну или это будет не так просто, не стоит лениться и потратить допулнительно пару минут и сэкономить на этом минимум час.

Теперь снимим патрубки, сливая их содержимое в емкость с охлаждающей жидкостью

Теперь перейдем в салон автомобиля ваз 2109, следует снять боковую накладку торпеды (представленной на изображение 4), после снятия следует добраться к хомутам патрубков (смотри изображение 5). Если хомуты выглядят не очень и вы решили и их то же заменить, то следует открутить их с другой стороны возле радиатора. Вероятнее всего с радиатора еще вытечет охлаждающая жидкость, по этому тряпка нам не помешает.

Теперь когда патрубки сняты, следует залезть под машину и колючем на «10» открутить крепежные гайки крана печки. Так как гайки мы подготовили и они за это время уже откисли я думаю с этим не должно быть проблем.

Когда они будут откручены вернемся в салон автомобиля ваз 2109. Мы должны вытянуть кран отопителя на себя (со стороны пассажира) и уже в этом положение снять пружинный фиксатор, и отключить трос управления от крана (показан на изображении 6). Теперь мы можем приступить к установки нового крана отопителя, сначала требуется подсоединить его к тросу, а уже после этого прикручивать его к кузову. Если сделать на оборот, то будет очень проблематично установить пружинный трос фиксатором.

Далее все следует делать в обратной последовательности. Следует еще дать несколько полезных советов, при установки патрубков на место пользуйтесь герметиком, это убережет вас от течей в местах стыков патрубков, а между краном и кузовом следует поставить резиновые уплотнители как показано на изображение 7

Ну вот и все, теперь вы самостоятельно с легкостью сможете произвести замену отопителя на автомобиле ваз 2109
