Как заменить цепь ГРМ Шевроле Нива: тонкости и нюансы

Этапы работ

В принципе, с заменой цепи ГРМ и установкой меток может справиться любой человек. Достаточно просто быть внимательными и аккуратным. Ниже представлена инструкция по замене цепи и выставлении меток на механизме.

Что нужно подготовить?

Для начала следует купить цепочку для устройства Нивы Шевроле. Чтобы не приобрести подделку, есть верный способ проверить элемент на качество. Возьмите цепочку в руки плашмя и выставьте руки перед собой. Если вы увидите, что ее концы начали провисать, и показатель провисания превысит 1 см, то элемент лучше не приобретать. То же самое касается того, если провисание детали будет неравномерным. Помимо этого, купите:

• сальник (лобовой);
• новую прокладку ГБЦ;
• прокладку помпы.

Поэтапная инструкция

1. Для начала следует установить Ниву Шевроле на ручной тормоз и демонтировать воздушный фильтр.
2. Отключите и сдвиньте в сторону трос воздушной заслонки, а также патрубки и электропривод.
3. Произведите демонтаж вентилятора, вал помпы, а также ремень генератора. Осмотрите ремень. Если на нем видны повреждения, то ремень следует заменить. Отсоедините защиту поддона и прочистите его переднюю крышку.
4. Гаечным ключом начните откручивать гайку храповика.
5. Демонтируйте клапанную пробку, а затем открутите шайбу винта шестеренки распределительного шкива.
6. Затем начните проворачивать коленчатый шкив, чтобы метки совпали на нем, а также на передней крышке ДВС. Также соблюдайте совпадение меток на корпусе подшипников и на шестеренках распределительного шкива.
7. Далее, необходимо демонтировать переднюю крышку мотора и вытащить успокоитель цепочки, а также открутить винт масляного насоса. Но вытаскивать его не нужно, достаточно только ослабить.
8. Затем следует снять механизм натяжения элемента. Для этого демонтируйте магистраль ММ, замените датчик давления и открутите гайки устройства. После этого натяжитель можно снять.
9. Демонтируйте винт на шестеренке распределительного шкива. Шестеренку можно снять. На этом разбор устройства закончен. Приступайте к монтажу новых деталей.
10. В первую очередь следует сменить сальник коленчатого шкива. Отработавший компонент нужно снять, а место установки зачистить от остатков старой детали. Возьмите новый сальник и смажьте его, для этого подойдет моторная жидкость. Установите его на место старого.
11. Теперь возьмите цепочку ГРМ и также смажьте ее. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал. Цепь следует натягивать от звезде к звезде, при этом соблюдая положение шкивов по меткам.
12. Осуществите монтаж натяжного компонента ГРМ, гаечным ключом затяните все гайки. Сделав это, опять проверьте совпадение меток. Винты на шестеренках также затяните.
13. После этого коленчатый шкив следует провернуть несколько раз, чтобы еще раз проверить положение меток. Установите ремень генератора. Если старый износился, то установите новый ремень.
14. Далее, необходимо установить прокладку ГБЦ, предварительно смазав ее. Установите головку блока, после чего закрутите все штифты и гайки крышки. Произведите замену роликов, если есть необходимость. Всю последующую сборку проведите в обратной последовательности.

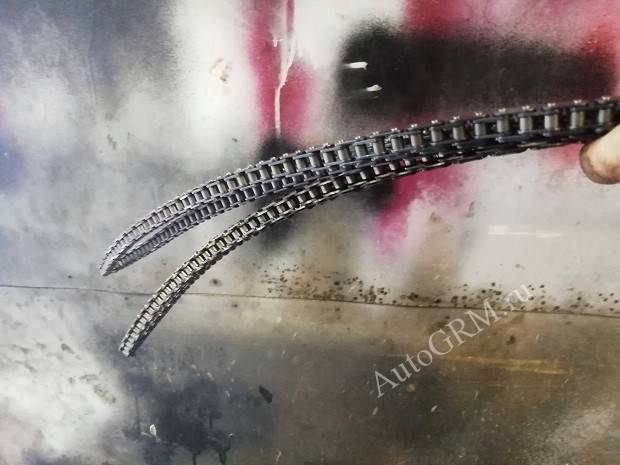

Снизу — старая цепь, сверху — новая

Метка на шкиве распредвала — должна быть напротив отлива на корпусе подшипников

Данная деталь

Конкретных сроков периодичности замены цепи ГРМ на Шевроле Нива не имеется. О растяжении детали свидетельствует характерный шум двигателя после того, как машина прошла 100 тыс. км или больше. Если цепь невозможно натянуть обычным способом либо она легко оттягивается от звездочки примерно на половину высоты зуба, это тоже свидетельствует о наличии проблем.

Критерием для замены может служить и проверка фаз.

Если метка на звездочке распределительного вала совпадает с меткой на корпусе подшипников РВ, а метка на шкиве коленвала в этот момент находится на 1 см ниже метки на передней крышке двигателя, цепь придется менять. То же самое нужно сделать при сколах втулок или обнаружении трещин щечек цепи Нивы.

Именно поэтому деталь нужно заменить. Слабая натяжка позволяет ей «проваливаться» между зубьями звездочек, создавая тот самый характерный шум двигателя. При колебаниях цепь может сломать успокоитель, уголок башмака, ограничительный палец.

Если же ненатянутая цепь газораспределения перескочит на пару зубьев, самой хорошей новостью в этот день станет заглохший двигатель Нива Шевроле. Либо же встреча клапанов с поршнями приведет к серьезной поломке мотора. Именно из-за этого рекомендуется чаще регулировать натяжение цепи на Шевроле Нива и заменять ее, как только нормально натяжка становится невозможной.

Отвечают специалисты ваза

ВАЗ:

ЕВГЕНИЙ БАЙБОРИН — отдел доводки двигателей

АЛЕКСЕЙ КЛИМЕНКО — отдел доводки трансмиссии

ЮРИЙ ПРОХОРОВ — отдел послепродажного обслуживания

АЛЕКСАНДР ГУСЕВ — отдел доводки трансмиссии

Используемые в заводской комплектации успокоители производства ЗАО «Пластик» из Челябинска показали себя достаточно надежными. В вашем случае причинами поломки оригинального, заводского успокоителя могли быть такие факторы, как ошибка исходного монтажа, отклонение в расположении крепления успокоителя на головке цилиндров или же размеров самого успокоителя от требований чертежа. В этих случаях возможен перекос успокоителя, в конце концов приводящий к его разрушению.

Серьезная угроза поломки успокоителя возникает также при действии на него ударных нагрузок из-за недостаточного натяжения работающей цепи — обычно это связано с неисправностью гидронатяжителя, но в ряде случаев причиной этого становится чрезмерный износ звездочек и цепи, ее значительное удлинение и провисание.

Успокоители, купленные в магазине, могут уступать в прочности оригинальным из-за низкого качества их материала — пластмассы.

Хочу переделать привод ГРМ ВАЗ-21214 по образцу 21213. Чем отличаются звездочки, цепи и т.д.?

На двигателе 21213 стоит распредвал 21213, который приводится давно ставшей традиционной, двухрядной втулочной цепью 2103 (116 звеньев). Здесь же оригинальный комплект — натяжитель, башмак, успокоитель цепи. Звездочки, соответственно, двухрядные. Количество зубьев у всех вариантов двигателя одно и то же: 19 на носке коленвала, 38 на распредвале и приводе масляного насоса. Опоры рычагов клапанов механические. Эти детали многим хорошо знакомы по автомобилям ВАЗ-«классика».

На двигателе 21214 для снижения шума и одновременного повышения надежности применили однорядную, но втулочно-роликовую цепь 21214 (116 звеньев), однорядные звездочки, распредвал 21214, гидроопоры рычагов клапанов, оригинальный комплект — гидронатяжитель, башмак, успокоитель.

Переделка привода ГРМ 21214 на 21213 возможна при условии комплектной замены вышеперечисленных деталей, однако смысл мероприятия сомнителен.

Теоретически вероятность контакта клапанов с поршнями на двигателе 21124 все-таки существует, но по сравнению с предшественником 2112 она невелика. Чтобы такое событие произошло, необходимо стечение следующих факторов:

— неблагоприятное сочетание истинных размеров деталей в пределах допусков;

— высокая рабочая температура двигателя;

— остановка распредвала, когда клапан полностью открыт.

Ни при заводских испытаниях, ни в эксплуатации (начиная с октября 2004 г.) случаев контакта клапанов с поршнями на двигателях ВАЗ-21124 не отмечено.

Цепь ГРМ

Если во время работы двигателя присутствует звонкий звук, который напоминает работы дизельного мотора, то скорей всего требуется замена цепи ГРМ Нива Шевроле.

Замена

Если вовремя не произвести замену то она во время движения может порваться. Для замены делаем следующие:

1. Устанавливаем машину на яму
2. Демонтируется защита мотора с пыльником
3. Поднимаем ручной тормоз, под колеса желательно подложить специальные подпорки
4. Сливаем тосол и демонтируем радиатор и вентилятор
5. От крышки клапанов и патрубков отсоединяем аккуратно трос акселератора, идущий к воздушному фильтру
6. Датчик коленчатого вала снимаем, ослабеваем болты которые крепят генератор
7. Отодвинув генератор снимаем ремень
8. Откручиваем несколько болтов благодаря которым крепится насос водяной, после чего снимаем его
9. Демонтируем натяжной и обходной ролик ремня
10. Снимаем все мешающие патрубки
11. Накрываем головку цилиндров чтобы в него не попал мусор
12. Открутив болты крепления извлекаем шестерню распределительного вала
13. Снимаем масляную трубку вместе с гидронатяжителем
14. Извлекаем цепь и все шестерни масляного насоса, коленчатого и распределительного вала
15. Берем новый сальник и устанавливаем его на крышку ГРМ

Установка

Когда цепь ГРМ Нива Шероле и все необходимы элементы системы сняты, нужно правильно установить и настроить новые детали, для этого нужно:

1. Берем болт крепления и устанавливаем на башмак
2. Проверяем чтобы башмак находился в неподвижном состояние после чего затягиваем болт
3. Новые шестерни устанавливаем на свое место таким образом чтобы они совпадали с имеющимися метками
4. Производим установку фиксатора, если по каким либо причинам он не садится на свое место,подпиливаем его напильником

Перед установкой цепи, ее нужно смазать моторным маслом, после чего ее можно одевать на своем место следующим образом:

1. Вначале на шестерню коленчатого вала
2. После этого на масляный насос
3. И в завершение на распределительный вал

Для обеспечения лучшей работы и фиксации данного механизма в нем предусмотрены специальные метки ГРМ Нива Шевроле

Если вовремя установки цепи их не брать во внимание то это может привести к тому что система газораспределения рассинхронизируется и повысится износ деталей

Регулировка по меткам производится в несколько этапов:

1. Подготавливается весь необходимый инструмент
2. Автомобиль устанавливается на яму
3. Отключается вентилятор и откручивается крепление радиатора
4. Снимаем крышку клапанов

Когда все подготовительные этапы проделаны делается следующая регулировка:

1. Вращаем коленвал пока не совпадут метки подшипника и распредвала. Если цепь установлена правильно то имеющиеся метки на крышке цепи и коленвале будут совпадать. В случае если они не совпадают, регулируем положение фаз
2. Что бы произвести такую регулировку у стопорной шайбы разжимаем крепление, после этого ключом на 13 снимаем шайбу вместе со звездочкой распредвала
3. Выставляем первую передачу для того чтобы не прокручивался болт который крепит шестеренку коленвала. Выкручиваем болт крепления и стопорную шайбу
4. Демонтируем натяжитель.
5. Тянем цепь на себя и снимаем со звездочки
6. Что бы произвести ее регулировку перемещаем ее на один зуб
7. Начинаем проворачивать коленчатый вал до тех пор пока не совпадут выемки
8. Устанавливаем стопорную шайбу. Наживляем болт в место для крепления, но при этом не затягиваем
9. Вращаем коленчатый вал и проверяем совпадают ли метки. Если они совпали то работу можно считать завершённой

Важно чтобы метки совпадали как можно точнее, так как от этого будет зависеть правильность и стабильность работы двигателя

Замена гидронатяжителя ГРМ в Шевроле Нива

Натяжитель ГРМ находится на двигателе под патрубками системы охлаждения с пассажирской стороны автомобиля. Данный элемент нужно заменить, если наблюдается слишком большое растяжение цепи.

Операции по замене гидронатяжителя начинаются с разборки, которая выполняется в следующем порядке:

• Ключом 10 мм откручивается трубка, по которой в натяжитель поступает жидкость.
• Натяжитель отсоединяется от ДВС Шевроле Нива путем откручивания двух соответствующих гаек тем же ключом.
• Механизм извлекается вместе с прокладкой, которая меняется на новую.

Отремонтировать подержанный гидронатяжитель цепного привода в Шевроле Ника нельзя. Поэтому его замена — единственный возможный вариант.

Обратный монтаж производится следующим образом:

• Новый гидронатяжитель Шевроле Нива ставится на свое место.
• С помощью двух крепежных болтов механизм прикручивается к мотору.
• Наконец, к устройству подсоединяется трубка, подающая жидкость.

Как только пробег автомобиля приблизится к 100 тысячам км, натяжитель потребуется проверить на наличие повреждений и растяжений, даже при отсутствии посторонних звуков в ДВС.

Гидронатяжитель цепи (ГНЦ) 21214

Рег.: 06.12.2004Тем / Сообщений: 4029 / 23189Откуда: МоскваВозраст: 66Авто: 21214M, 2013 гв.

Это тема про гидронатяжитель цепи (ГНЦ).

Алексей aka ALER.

Имя: АлександрРег.: 26.01.2019Сообщений: 51Откуда: Казахстан, ПетропавловскВозраст: 52Авто: Нива 21214М 2013

Рег.: 18.06.2009Тем / Сообщений: 4 / 394Откуда: Н.НовгородВозраст: 33Авто: ВАЗ 2123, 2017г.в.

Имя: АлександрРег.: 26.01.2019Сообщений: 51Откуда: Казахстан, ПетропавловскВозраст: 52Авто: Нива 21214М 2013

Рег.: 10.10.2012Тем / Сообщений: 27 / 3550Откуда: МоскваВозраст: 56Авто: 213100М 2011г Е-газ

Рег.: 15.11.2014Сообщений: 60Откуда: СамараВозраст: 33Авто: ВАЗ-21214 2011г

Рег.: 05.11.2007Сообщений: 5134Откуда: НовосибирскВозраст: 36Авто: Фора, 212180 2002 г. в. карб

ЮРОК163 Вам поставили автоматический натяжитель цепи, он держит цепь натянутой всегда, не зависит от давления масла в магистрали, слабая цепь, болтающаяся вполне элементарно ломает успокоитель, загинает его, вполне возможно, что на предыдущей нивке у Вас и его разбило. что сейчас сделать, купимть автоматический натяжитель цепь для 214-2123 мотора в упаковке лада и наслаждаться новым автомобилемhttps://www.lada-image.ru/produc…azhitel_tsepi_avtomaticheskiy_0/

Рег.: 15.11.2014Сообщений: 60Откуда: СамараВозраст: 33Авто: ВАЗ-21214 2011г

Неподдельная боль отечественного автопрома Гидравлика, как известно, наука, которая любит точность. Идеально подогнанные до микрон диаметры отверстий и втулок, надежно работающие как часы клапана и высокие требования к чистоте и качеству рабочей жидкости в нашем случае масла. Выход из данной ситуации — поставить механический автоматический натяжитель цепи АНЦ.

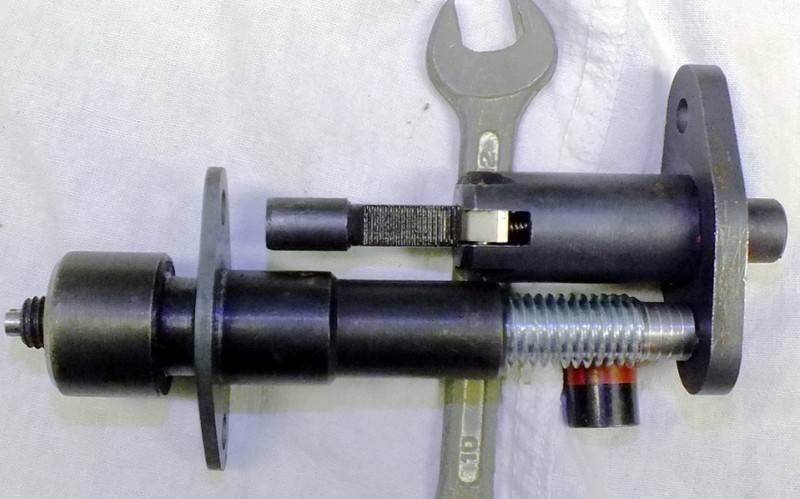

Механика лишена недостатков гидравлики и при правильной конструкции позволяет повысить надёжность данного узла газораспределительного механизма ГРМ. Все автоматические натяжители цепи построены по одному принципу — их шток выдвигается автоматически, по мере растягивания цепи, что позволяет автоматически выбирать провисания цепи. Но и он имеет свои недостатки.

Как произвести замену гидронатяжителя цепи на шевроле нива

Один из них — дискретность хода штока с дискретностью около 1 мм. В принципе на мой взгляд это не сильный недостаток, если бы не было нареканий на качество изготовления данного натяжителя что приводило, как правило, к подклиниванию штока, после чего натяжитель начинал работать как обычный механический, а не автоматический.

Вращаем коленвал пока не совпадут метки подшипника и распредвала. Если цепь установлена правильно то имеющиеся метки на крышке цепи и коленвале будут совпадать.

В случае если они не совпадают, регулируем положение фаз Что бы произвести такую регулировку у стопорной шайбы разжимаем крепление, после этого ключом на 13 снимаем шайбу вместе со звездочкой распредвала Выставляем первую передачу для того чтобы не прокручивался болт который крепит шестеренку коленвала. Выкручиваем болт крепления и стопорную шайбу Демонтируем натяжитель.

Перед установкой новой запчасти посадочное место необходимо промазать герметиком, чтобы не допустить вытекание масла. Установка новой детали осуществляется в обратном порядке: Натяжитель вставляется в посадочное место.

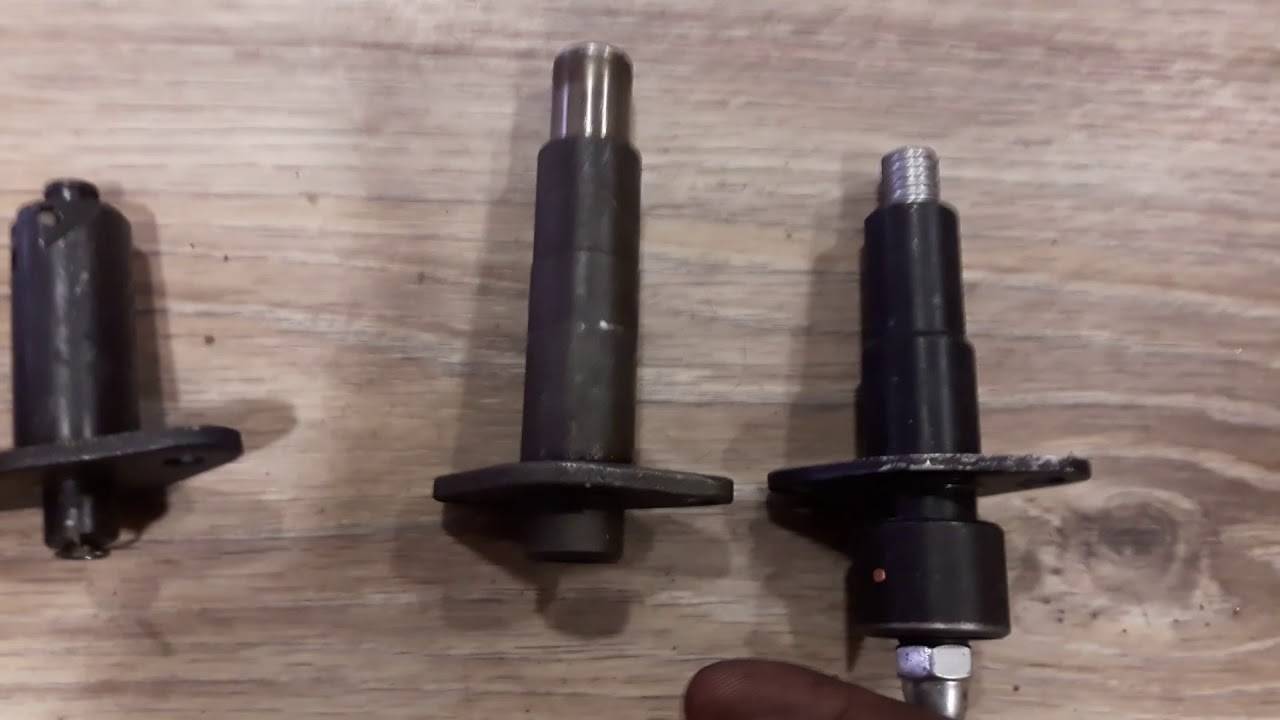

Замена гидронатяжителя на механический Шевроле Нива

Деталь должна быть идентична той, которая рекомендуется заводом изготовителем. Затягивается двумя гайками. Порядок сборки Новое устройство вставляется в свое посадочное место. Прикручивается двумя болтами к корпусу двигателя.

Подсоединяется трубка, по которой к натяжителю поступает жидкость. Может качество деталей на новых Нивах стало хуже или мне просто не повезло — не знаю.

В итоге мне посоветовали установить механический натяжитель цепи ГРМ вместо гидравлического, и вроде отзывы в основном положительные. В магазине купил вот такой девайс: В плане установки ничего сложного нет, просто нужен хороший набор головок с удлинителями, что бы залезть к 2 гайкам, фиксирующим натяжитель.

Как производится замена

Если обнаружено растяжение цепи и принято решение замены только гидронатяжителя, то это неверное предположение. Необходимо произвести замену всех деталей: цепь, гидронатяжитель, сальники, прокладки. Замена проделывается в следующей последовательности, с использованием всего необходимого инструмента:

Гаечным накидным ключом откручивается штуцер трубки, имеющий головку на «10». Трубка предназначена для подведения масла к гидронатяжителю.

Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе. Две гайки крепления самого устройства также откручиваются с помощью ключа на «10».

Устройство готово к извлечению из посадочного места. Руками захватываем выступающую часть и вытягиваем устройство. На нем находится прокладка, которую также необходимо достать, чтобы сделать замену на новую.

Отработанное устройство не подлежит ремонту и требует установки нового. Перед установкой необходимо промазать прокладку слоем герметика, чтобы не было вытеканий масла.

Замена старого устройства не требует приложения серьезных умственных и особенно физических усилий. Установка нового осуществляется в следующих этапах:

1. Вставляется устройство на новое посадочное место, предварительно проверив идентичность конструкции со старым натяжителем.
2. Завинчивается двумя крепежными гайками.
3. Вставляется трубка и закрепляется.

Неправильно произвести замену попросту невозможно. После установки проверяется работа мотора и натяжения новой цепи. Важным моментом является замена и цепи ГРМ, чтобы 100% обезопасить автомобиль и свое здоровье от непредвиденных поломок в дороге. Как производить замену цепи расскажет эта статья.

Теперь владельцы Нивы Шевроле могут без сомнений и без ошибок исправить сложившуюся проблему с ослаблением натяжения цепи. Помните, что если ваш автомобиль прошел более 100 тыс. км, а характерных звуков из-под капота не ощущается, то не пренебрегайте ситуацией, а разберите и проверьте ослабление цепи и работоспособность натяжителя. Удачных ремонтных работ!

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

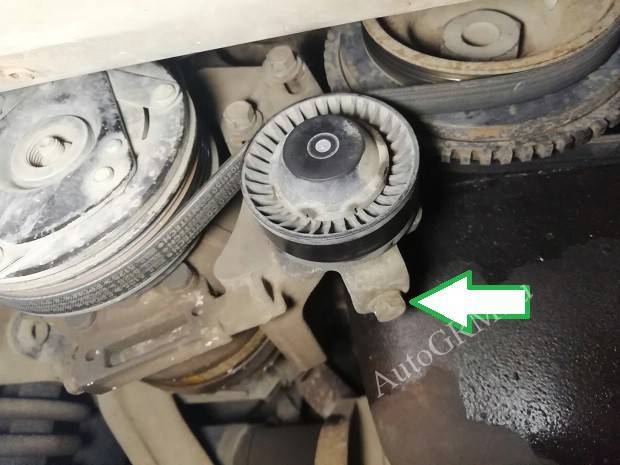

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

>

Полезный пост?

Да

Нет

Выбор деталей

При покупке новой цепи желательно проверить ее качество. Для этого ее держат в горизонтальном положении боковыми частями звеньев вниз. Если провисание концов цепи превышает 10 мм, то лучше выбрать другую деталь. Также необходимо подобрать остальные элементы привода ГРМ.

Детали производства АвтоВАЗ и артикулы:

• цепь — 21214-1006040-82;
• комплект шестерен — 2123-1006020-86;
• успокоитель — 21214-1006100-01;
• башмак натяжителя цепи — 21214-1006090-01

Не менее распространенным вариантом является готовый комплект деталей производства фирмы «Русмаш» (номер 10–1006001). Одним из отличий такого набора является автоматический натяжитель Пилот, который по своим геометрическим размерам полностью соответствует штатной детали. Конструктивной особенностью натяжителя является возможность автоматической корректировки растяжения цепи. При этом для его работы не нужно подачи масла, все осуществляется при помощи пружин. Натяжитель Пилот поставляется и отдельно от набора (номер детали 21214–1006060).

На очень ранних машинах Нива Шевроле выпуска с 1998 до 2002 года встречается «гибридная» модель двигателя, которая оснащена двухрядной цепью и элементами натяжения цепи от ВАЗовской «классики». На такие машины нужны свои запчасти, которые покупаются только после разборки двигателя и выяснения типа детали.

Для замены ремня на двигателях Opel обычно приобретают оригинальный комплект для замены (артикул 1606306) или его аналог Contitech (CT 975 K3). При замене ремня обязательно ставится новая помпа, наиболее частым выбором являются детали производства SKF (VKPC 85624) или Hepu (PK03270).

Выставление зажигания нива шевроле. Как выставить зажигание на Нива Шевроле

При замене цепи установку новой следует производить в несколько этапов: Ключ для вращения коленвала Автомобиль устанавливается на смотровую яму или поднимается при помощи домкрата.

Колеса фиксируются башмаками или упором. Перед началом работы необходимо отключить вентилятор и открутить крепления радиатора. Все патрубки, кроме воздуховода остаются на месте, антифриз не сливается.

После этого производиться демонтаж клапанной крышки. После того, как все крепления будут отвинчены необходимо аккуратно снять ее, не допуская попадания грязи внутрь. Для исключения падения болтов в поддон двигателя, следует воспользоваться ключом с глубокой головкой или открутить болт руками. Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях как выставить зажигание на нива шевроле инжектор натяге, при плановом ТО, спустя тыс.

Снимается звездочка распредвала. Если натянуть ее на себя расстояние смона извлечется вместе с цепью. Деталь подлежит замене при наличии выемок на ведущей части зубьев.

На исправном механизме цепочка сдвигается на зубцах. Шаг прокрутки — в один зуб. Звездочка с цепью ставится на фланец распредвала.

Метки ГРМ на автомобиле Шевроле Нива

При смещении цепи на звездочке, ее отверстия не совпадут со штифтом. Выставляйте ВМТ по метке на звездочке распределительного вала при установке по меткам на шкиве коленчатого вала и как выставить зажигание на нива шевроле инжектор передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра. После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке.

Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения поршень 4-го цилиндра не установлен в ВМТ. В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток см.

Проверка и установка фаз газораспределения по меткам.

Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива. Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека на фотографии радиатор снят для наглядности. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Включите 4-ю передачу и вывесите одно из задних колес. Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Расположение меток ВМТ Метки расположены на звездочке распределительного вала лунка а и на корпусе подшипников распределительного вала выступ б. Кроме того, метки нанесены в литье на крышке как выставить зажигание на нива шевроле инжектор привода распределительного как выставить зажигание на нива шевроле инжектор выступ а и на зубчатом венце шкива коленчатого вала лунка б на кромке венца. Для наглядности фотография сделана на автомобиле со снятым радиатором, однако под определенным углом зрения они видны и из верхней части моторного отсека.

Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.

Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма. Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.

Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать как выставить зажигание на нива шевроле инжектор и другие части двигателя.

Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель. Установите его на место старого. Теперь возьмите цепочку ГРМ и также смажьте. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал.

Замена гидравлического натяжителя цепи на Нивах

Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше, как Шевроле Нива, унаследовали вышеупомянутую болезнь от своего старшего собрата, ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек.

Обращаем ваше внимание, что простая замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи.

Деталь, предназначенная для регулирования натяжения цепи в автомобиле Нива Шевроле, называется гидронатяжителем ГРМ (газораспределительного механизма). В системе ГРМ Нивы Шевроле гидронатяжитель выполняет очень важную функцию, поэтому работа двигателя без такой детали попросту невозможна. С течением времени эксплуатации автомобиля всем его деталям свойственно изнашиваться.

Вращающиеся части автомобилей особенно часто изнашиваются, ослабляются, растягиваются и ломаются. К такой детали относится цепь ГРМ, которая растягивается с течением времени и изнашивается. Растяжение цепи — это нормальное явление, но его необходимо устранять. Именно для устранения растяжения цепи устанавливается в систему ГРМ гидронатяжитель. Он имеет свойство снашивания, которое обнаруживается путем ослабления цепи до половины зуба звездочки.

1 – корпус натяжителя; 2 – клапанный узел; 3 – шарик обратного клапана; 4 – ограничительный штифт; 5 – плунжер натяжителя; 6 – ограничитель объема; 7 – пружина плунжера; В – рабочая полость; С – паз установочный; Д – отверстие; Е – резервная полость.

Масло из системы смазки по трубке 3 (см. рис. 2-11) поступает в полость «Е» (рис. 2- 46) натяжителя, далее через отверстие «Д» и клапанный узел 2 попадает в рабочую полость «В» и давит на плунжер 5. В корпусе 1 натяжителя имеется отверстие диаметром в 1мм для стравливания воздуха из полости «Е».

Диаметральный зазор между корпусом 1 и плунжером 2 должен быть 0,018–0,024 мм и измеряется как разность максимального замеренного диаметра плунжера 2 и минимального замеренного диаметра корпуса 1.

При ремонте корпус натяжителя и плунжер составляют пару, в которой замена одной детали другой после подбора зазора не допускается. Плунжер 2 должен без заедания перемещаться в корпусе 1 на величину хода равную 16 мм.

При установке на двигатель натяжитель должен быть свободен от масла, штифт 4 не должен выступать из корпуса.

Как видно на рисунке, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном.

Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.

Демонтаж

1. Сначала демонтируется воздушный фильтр и на горловину карбюратора ставим заглушку.
2. Отсоединяем все шланги и тросик воздушной заслонки и отводим их в сторону.
3. Теперь настала очередь ремня генератора и шкива помпы. Снимаем их.
4. Снимаем пыльник мотора и чистим крышку двигателя.
5. Ставим машину на тормоз и подкладываем под колеса упоры. К дальнейшей разборке приступаем, поставив автомобиль на 4 передачу.
6. Чтобы ослабить гайку храповика, нужно на нее накинуть ключ и ударить по нему молотком. Она прикипела, и просто так отвернуть ее не получится.
7. Демонтируем крышку с клапанов.
8. Теперь шкив коленвала нужно провернуть. Делается это для того, чтобы находящиеся на нем метки совместились с метками, расположенными на кожухе мотора. Метка на кожухе подшипников должна быть совмещена с меткой на звездочке распредвала.
9. Демонтируем шкив коленвала.
10. Снимаем кожух с двигателя, отворачиваем и демонтируем успокоители.
11. Снимаем цепной гидронатяжитель, отвернув для этого все необходимые гайки.
12. Демонтируем звездочку распредвала и ограничитель. После ослабления цепи снимаем малую щвездочку.
13. Снимаем цепь вместе с шестеренкой масляного насоса.

В копилку знаний

• Втулочные (тяжелые цепи), к коим относится цепь 21213. Ось цепи – это просто «гвоздь». Рекомендуемое применение, это небольшие скорости работы и дешевизна производства. Самое распространенный пример – велосипедная цепь.
• Втулочно роликовые (легкие цепи), цепь 21214. Конструктив: на оси крутится ролик. Потери в данных цепях по сравнению с тяжелыми меньше на 10-15%.
• Зубчато пластинчатые цепи. Конструктив: каждое звено состоит из набора пластин. Только не думайте, что это очень слабая цепь, если у вас на слуху разговоры про двигатели ЗМЗ. Данная конструкция используется в американских движках и получила широкое применение в вариаторах. Менее шумные и более прочные на разрыв.

30

Признаки неисправности цепи ГРМ у Шевроле Нивы

Силовой агрегат у Шевроле Нива содержит один распределительный вал, последовательно открывающий 8 клапанов, в свою очередь приводящийся в движение коленвалом посредством цепи ГРМ, натянутой на шкивы обоих валов. Стабильность работы привода обеспечивается натяжителем и успокоителем.

Для согласованной работы впускных и выпускных клапанов, их открывания в нужный момент, оба вала Шевроле Нива должны вращаться синхронно. Необходимо, чтобы на один оборот коленчатого вала приходилось 2 оборота распредвала. Убедиться в слаженности действий можно по меткам, нанесенным на шкивах.

На многих автомобилях с цепью ГРМ замена этого элемента производится через каждые 80-100 тысяч км. Фактически же зачастую приходится менять цепь чаще. В том числе это касается и замены привода ГРМ Шевроле Нива. О возможных неполадках цепи нужно судить по некоторым признакам.

Так, звенья цепи ГРМ, находящейся под натяжением, со временем растягиваются. В результате газораспределительный механизм начинает работать со сбоями, вызывая следующие проблемы:

• рывки во время езды;
• перегрев охлаждающей жидкости;
• нестабильная работа двигателя;
• затрудненный запуск ДВС;
• загорание аварийного индикатора на приборной панели и т. д.

При неправильном газораспределении значительно нарушается работа двигателя, вплоть до выхода его из строя, если своевременно не устранить неисправность ГРМ Шевроле Нива. В последнем случае уже не обойтись без дорогостоящего капитального ремонта мотора или полной его замены. Степень износа цепи можно оценить визуально, для чего потребуется разобрать силовой агрегат.

Рекомендуем

«Замена ГРМ BMW N20: диагностика и рекомендации» Подробнее Другой способ оценки работоспособности привода — на слух. Звонкий шелестящий звук, доносящийся из-под капота и похожий на звук работающего дизельного двигателя, сигнализирует о том, что цепь ГРМ нуждается в проверке.
