Свечи стоят игры
Почему в двигателе одного автомобиля свеча зажигания «забрасывает» маслом, в другом они покрываются нагаром, а в третьем преждевременно выгорают электроды! Как определить, в чем причина «болезни», кто виноват в нежизнеспособности данных свечей в данных цилиндрах данного мотора? Не подскажут ли сами «больные» причину своего выхода на строя?
Да, оказывается, по внешнему виду и окраске свечей зажигания можно достаточно точно определить, соответствует ли калильное число свечи условиям ее работы, нормально ли подобраны опережение зажигания и состав рабочей смеси, удовлетворительна ли компрессия в цилиндрах двигателя. А каковы признаки? И что вообще надо знать о свечах своего автомобиля? Об этом разговор на сегодняшнем «заседании».
Начнем с теории и общих положений. Зажигание смеси в цилиндрах карбюраторных двигателей электрической искрой высокого напряжения — сегодня практически единственная распространенная система. И один из важнейших элементов этой системы — свечи зажигания.
Как они устроены и работают, какие требования к ним предъявляются?
Перед нами на рисунке обычная, хорошо знакомая многим автолюбителям, свеча. Корпус 4 — стальной, на нижней части его резьба для ввертывания в стенку камеры сгорания и крючкообразный боковой электрод 1. В корпусе закреплен и герметизирован изолятор 5, внутри которого проходит металлический стержень — центральный электрод 2. На верхней части этого стержня сделана резьба для контактной гайки и наконечника провода высокого напряжения.
Конструкция неразборной свечи зажигания: 1 — боковой электрод: 2 — центральный электрод: 3 — медно-асбестовая прокладка; 4 — корпус: 5 — изолятор; 6 — герметизация центрального электрода; 7 — длина теплового конуса.
Изолятор — основа. От свойств его материала зависят прежде всего качества и характеристики всей свечи. На современных отечественных автомобилях чаще других применяют свечи с изоляторами из боркорунда или уралита, что соответствующим образом обозначено на самой детали.
Тепловой ряд отечественных 14-миллиметровых свечей с резьбовой частью длиной 11 мм
Расшифровка индекса свечи (отечественного производства), который указан на ее изоляторе. Первая буква обозначает диаметр резьбовой части: Т — 10 мм, А — 14 мм, М — 18 мм Цифра указывает на длину теплового конуса 7 в миллиметрах. Вторая буква в обозначении относится к материалу изолятора: В — боркорунд; К — кристаллокорунд: С — синтоксаль; У — уралит; X — селумин; третья буква «С» (если она есть) говорит о том. что центральный электрод загерметизирован токопроводящим стеклогерметиком, а буква «Э» показывает, что на корпусе свечи нанесено улучшенное антикоррозионное покрытие.
Для долгой и правильной службы свечи нижняя часть ее изолятора при работе двигателя должна иметь температуру от 500 до 600 градусов. При этом масло, попадающее на изолятор и электроды, сразу сгорает, не образуя нагара. Это так называемая температура самоочищения свечи.
При более низкой температуре не полностью сгоревшее масло образует на изоляторе, корпусе и электродах плотную корку нагара, свеча начинает работать с перебоями, а при очень сильном нагаре и совсем перестает давать искру, — разряд не в силах пробиться сквозь слой отложений.
Если же температура изолятора слишком высока и доходит до 800 — 900 градусов, возникает так называемое калильное зажигание — смесь в цилиндре поджигается не электрической искрой, а непосредственным контактом с распаленными частями свечи, и вспышки в цилиндре продолжаются некоторое время и после выключения зажигания. При небольшом перегреве такое воспламенение смеси происходит примерно в нужный момент — когда смесь испытывает наибольшее сжатие. Уже при таком перегреве невозможно отрегулировать опережение зажигания. При значительном же перегреве свечи воспламенение происходит намного раньше нужного момента, появляются характерные стуки, двигатель перегревается, теряет мощность и, если не принять меры, может выйти из строя.
Двигатели различны. Температурный режим их зависит от разных факторов — степени сжатия, формы камеры сгорания, фаз газораспределения, числа оборотов коленчатого вала, конструкции системы охлаждения и многих других. Рабочая температура свечи обусловлена ее конструкцией — длиной юбки изолятора, его материалом, диаметром резьбовой части. Как же обеспечить нормальный нагрев свечей а каждом двигателе? Ответ однозначен — подобрать для каждого свечи соответствующей модели с наивыгоднейшим калильным числом.
Чем больше электродов, тем лучше?
У многих автолюбителей повышенный интерес вызывают свечи нестандартных, оригинальных конструкций, чаще всего с 3-мя боковыми электродами. Имея некоторые преимущества, они не лишены недостатков – поэтому и не смогли полностью заменить обычные, с 1-м электродом.
Вопреки распространенному ошибочному мнению, на 3-электродной свече зажигания образуются не 3, а всего 1 искра: разряд тока «пробивает» промежуток с наименьшим сопротивлением, которое зависит как от зазора, так и нагара на каждом отдельном электроде, температуры и химического состава среды, отличающихся в каждом участке камеры сгорания. То есть всегда задействован только какой-то 1 электрод, а остальные препятствуют нормальному эффективному распространению пламени и мешают свежей порции горючей смеси охлаждать тепловой конус свечи.
Изделие с 3-мя боковыми электродами
Правда, срок службы таких изделий больше, потому что, работая попеременно, ее электроды дольше не выгорают. Но это преимущество не стало решающим. Гораздо эффективней себя зарекомендовали изделия, у которых один или оба электрода имеют медный сердечник. В момент образования искры они лучше раскаляются, а в ожидании следующей быстрее «остывают».
Как часто нужно менять автомобильные свечи
Теоретически ресурс деталей определяет паспортный регламент (после 30-40 тыс. км пробега авто), но на практике их меняют сразу после обнаружения признаков.

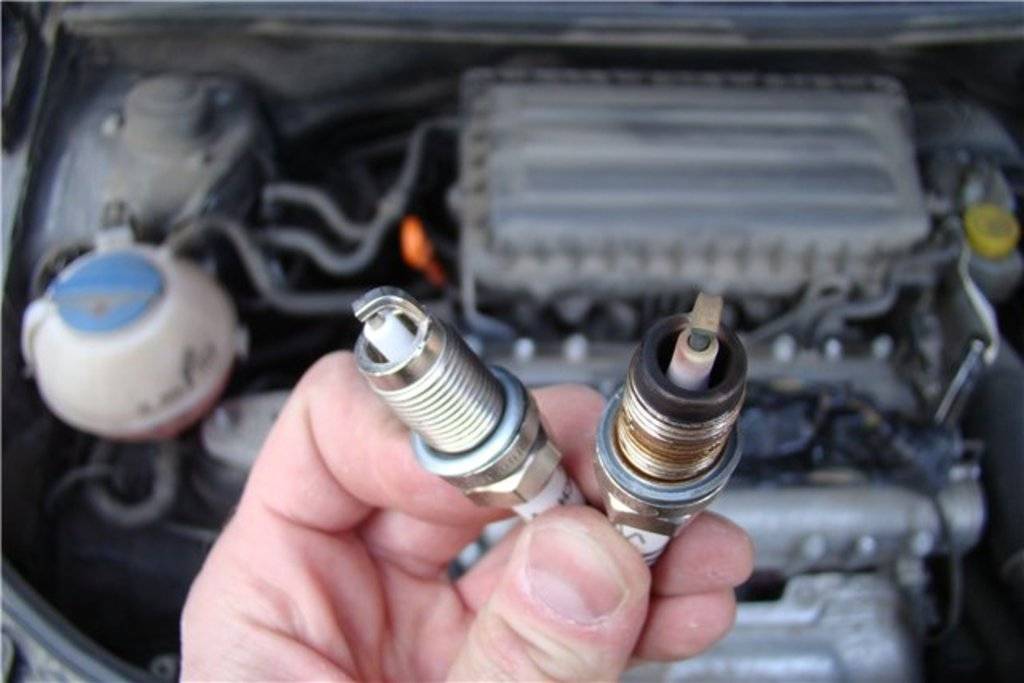

Мастера определяют срок замены свечей по их внешнему виду. Анализируя цвет и количество нагара, удастся получить все нужные сведения о качестве деталей. Однако этим специалисты не ограничиваются. Осмотр элементов позволяет узнать много нового о состоянии других узлов автомобиля и провести более тщательную диагностику.
Вот некоторая информация о том, как цвет и состояние нагара влияет на работу отдельных частей машины:
- черный, практически не отблескивает на солнце (матовый), а одновременно наблюдается повышение расхода горючего и неустойчивый рабочий ход двигателя — судят о неправильном подборе искрового элемента (либо неправильно выставлен зазор), загрязнении воздушного фильтра и высокой изношенности цилиндро поршневой группы (на старых машинах);
- черный, с глянцевым оттенком — масло попало в камеру сгорания;
- красный — неправильно подобрано горючее, скорее всего, оно не совсем качественное (в нем содержится много присадок).

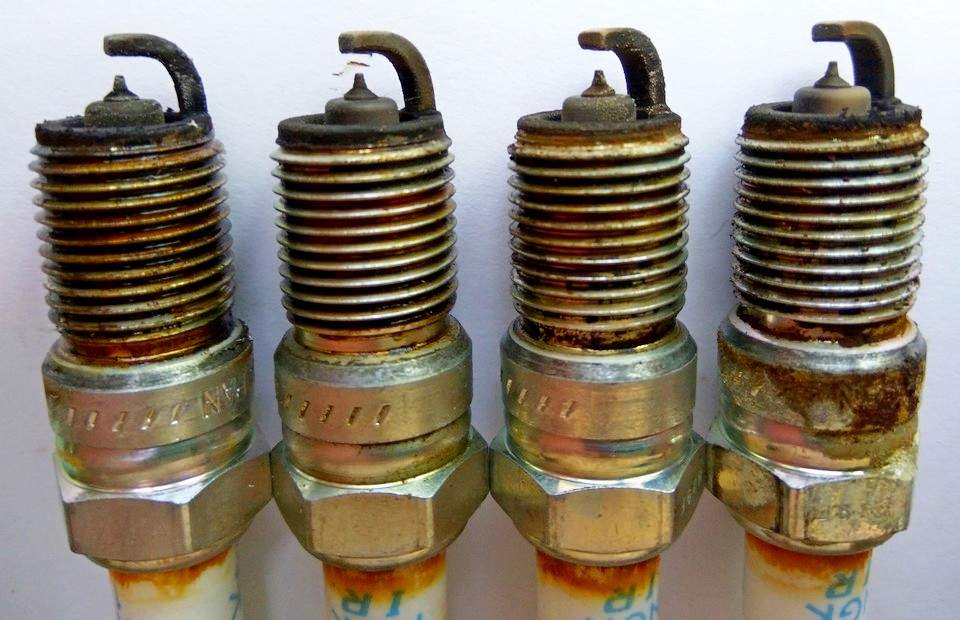

Черный нагар на свечах зажигания
Существуют также другие признаки, свидетельствующие о проблемах с двигателем. Например, трещины на изоляторе, выгорание и оплавление электродов, а также иные следы разрушений могут указать на топливо с недопустимо низким октановым числом или неправильный подбор свечей зажигания. Они чересчур «горячие» для цилиндров конкретного мотора.
Вы узнали, как поменять свечи зажигания самому, и почему это не всегда получается сделать быстро. Если у вас машина, которой больше 10–15 лет, желательно менять детали в автосервисе, чтобы ничего не повредить.
Характеристики свечей
Современный рынок предлагает к продаже огромное количество свечей, различающихся конфигурацией, материалом исполнения и техническими данными. Для каждого типа мотора и модели авто подбирается своя запчасть, в соответствии с ее характеристиками.
Свечи характеризуются набором следующих параметров:
- Числом электродов – количеством их в свече (наиболее распространены детали с двумя элементами).
- Калильным числом – параметром, определяющим тепловые свойства детали. Чем больше это число, тем лучше работает при критически высоких температурах. В соответствии с данным параметром свечи бывают:
- горячие – калильное число от 11 до 14 (для малонагруженных моторов и размеренной езды);
- средние – значение от 17 до 19 (используются в большинстве транспортных средств с мощностью от 100 л.с.);
- холодные – свыше 20 (для мощных турбированных моторов).
- Искровым зазором – расстоянием от центрального до бокового электрода (чем оно больше, тем лучше воспламеняется топливо).
- Материалом исполнения – в большинстве случаев свечи изготавливаются из легированной стали с добавкой в виде никеля и марганца. Значительно повышает срок службы детали, а вместе с тем и ее стоимость, платиновое покрытие электродов.
- Габаритами – такими как:
- длина резьбы – существуют короткие -12 мм, средние – 20 мм и длинные – 25-ти миллиметровые модели;
- тип резьбы – чаще всего на автомобилях встречается тип M14×1,25 (где 14 – диаметр резьбы, а 1,25 – шаг резьбы);
- размер головки под “шестигранник” – современные значения чаще всего составляют 16 или 21 мм.
https://youtube.com/watch?v=t56INGIXkuM
Размеры и виды свечей зажигания
Свечи зажигания также еще классифицируются по диаметру резьбы, по длине резьбовой части корпуса, по типу уплотнительного кольца, по размеру свечного ключа-шестигранника, по количеству боковых электродов и по некоторым другим параметрам.
По типу резьбы:
— M10×1 (это мотоциклы, газонокосилки и другие механизмы с одноцилиндровыми двухтактными моторами);
— M12×1,25 (мотоциклы), и M14×1,25 (автомобили старых образцов, свечи типа «А»);
— M18×1,5 — свечи типа «М», так называемые тракторные, под старый американский стандарт, но которые, тем не менее, подходят к автомобилям «советской эпохи»: М-20 Победа, ГАЗ-51 грузовик, ГАЗ-69 Бобик; а также подходят для газопоршневых моторов.
По длине резьбы:
— короткая 12 мм (мотоциклы, а также фактически все советские авто «дожигулёвской эпохи»: ЗИЛ, ГАЗ, УАЗ, ЗАЗ (Запорожец и его модификации);
— длинная 19 мм (ВАЗ, ЗАЗ (современный), текущие модели ГАЗ и практически все современные иномарки массового сектора мировой автомобильной промышленности);
— удлиненная — 25 мм (современные и форсированные ДВС для люкс-сегмента мирового автопрома, также спортивные их модификации);
По размеру головки под свечной ключ (шестигранник):
— 24 мм, под свечи марок «М8» и с резьбой M18×1,5;
— 22 мм, под свечи марок «А10» «А11» для двигателей советского ГОСТа 2043-54;
— 20,8 мм, под свечи европейских стандартов времен ДВС с двумя клапанами на цилиндр (производились до конца 70-х годов);
— 19 мм, под свечи для двигателей некоторых моделей мотоциклов, кроме японских;
— 16 мм и/или 14 мм, для свечей современных ДВС с тремя и/или четырьмя клапанами на цилиндр.
По способу уплотнения под резьбовой частью:
— с плоским сжимаемым кольцом;
— с конусным уплотнением, без кольца.
По количеству и виду боковых электродов:
— одноэлектродные, с одним боковым и одним центральным электродом, традиционные для большинства моторов из массового сектора мирового автопрома;
— многоэлектродные, с одним центральным и несколькими боковыми электродами, предназначены для форсированных, спортивных моторов;
Специальные свечи: факельные, с конусными резонаторами, плазменно-форкамерные с боковым электродом в виде сопла Лаваля и некоторые другие в современной автомобильной промышленности применяются редко, зачастую в двигателях особых конструкций и в широкой рознице не появляются.
Виды свечей зажигания — какие свечи зажигания лучше?
На вопрос, какие свечи зажигания лучше, ответа не существует. Сегодня производители в Инструкциях к своим автомобилям не только рекомендуют типоразмеры свечей зажигания к той или иной модели, но иногда даже предписывают (едва ли не в директивном порядке) производителя и поставщика свечи. На самомо деле это маркетинг и корпоративные требования холдингов, объединений и автомобильных групп производителей.
Однако существует еще один параметр свечей зажигания, и он в последние годы становится все более популярным – это ресурс свечи.
Рекомендации экспертов: как выбрать свечи зажигания, советы по уходу
Подавляющее большинство современных свечей зажигания изготавливаются из легированных сталей (из железно-никелевого сплава и порой с добавлением меди и хрома) и имеют моторесурс, который исчисляется в пределах 10-15 тысяч километров пробега. За этот период центральный электрод свечи выгорает, зазор между электродами увеличивается, и начинаются пробои в искрообразовании. Нагар счищают специальной железной щеткой, боковой электрод подгибают, чтобы уменьшить зазор, и свеча (якобы) снова работоспособна.
Для уменьшения скорости выгорания (и, понятное дело, для увеличения срока службы свечи) на рабочую поверхность электродов напыляют палладий, золото, платину, иттрий, а в некоторых конструкциях используют платиновые напайки или вовсе электрод из иридия. Во многом это, конечно же, опять маркетинг и бизнес (такие свечи дороже стандартных в 3-4-5-6 раз), но некоторые свечи действительно ходят дольше — по 50-60 тысяч км.
Как не ошибиться и купить комплект «тех самых» свечей? Ответ прост: следует обратиться к специалистам и для начала произвести диагностику и системы питания, и системы зажигания, да и вообще всего двигателя. Ведь еще неизвестно, сколько и как будут работать «платиновые» или «иридиевые» свечи в вашем моторе, и будут ли вообще работать?
Чтобы ответить на эти вопросы и существует наш ресурс, Аutоbооkіng.com, он поможет вам и профильную СТО найти, да и при этом еще и – в вашем городе.
Воспользуйтесь формой ниже, чтобы найти СТО для замены свечей зажигания.
Свечи NGK и аналоги (взаимозаменяемость) свечей зажигания для лодочных моторов и катеров
- Главная
- Полезное
Не спешите выбрасывать старые свечи, если сбить с них молотком нагар, почистить наждачной бумагой, то они могут отработать ещё одну навигацию. Если всё-таки они не будут работать, то можно продать их соседу. Мы специально начали эту статью, с отрывка из статьи «Вредные советы». Так делать нельзя, если вы не хотите загубить свой лодочный мотор.
Маркировка свечи вашего двигателя, написана в тех. паспорте мотора, и не нужно пытаться ставить вместо ее свечу от снегохода или автомобиля. Маркировку свечей зажигания производитель указывает не просто так, на это рассчитан сам двигатель и его электрика. Помните это и не экспериментируйте, дороже выйдет. Ниже будут представлены таблицы свечей NGK и аналоги (взаимозаменяемость) свечей зажигания. Это шпаргалка, если технического паспорта нет под рукой. Конечно, от заданных маркировок лучше не отходить, но с оригинальной свечой мотор работает, как правило, стабильней.
| MERCURY/MARINER | ||
| Мощность | Марка свечи по каталогу NGK | |
| 2-х тактные | ||
| 2,5М; 3,3М | BP6HS-10 | BPR6HS-10 |
| 4М; 5М | BPR7HS-10 | |
| 6М; 8М | BP8HN-10 | BPZ8HN-10 |
| 10М; 15М; 15Е; 9,9М | BP8HS-15 | BPZ8HS-15 |
| 20М; 25М; 25Е; 30М | BP8HN-10 | BPZ8HN-10 |
| 40M; 40Е; 50М | BP8HN-10 | BPZ8HN-10 |
| 60Е | BP8HN-10 | BPZ8HN-10 |
| 75Е; 90Е | BUHW-2 | BUZHW-2 |
| 100Е; 115Е; 125Е | BP8HN-10 | BPZ8HN-10 |
| 150; 175EFL; 200EFL | BPZ8HS-10 | |
| 225EFL; 250EFL | BR8HS | |
| 135; 150; 175; 200; 225 | PZFR5F-11 | |
| 4-х тактные | ||
| F4M; F5M; F6M | DCPR6E | |
| F15M; F15E; F9.9 | DPR6EA-9 | |
| F25M; F25E; F30EFI | DPR6EA-9 | |
| F50; F40E; F60E; F99E | DPR6EA-9 | |
| F90E; F75; F115EFI | DPR6EA-9 | |
| MERCRUISER | ||
| Мощность | Марка свечи по каталогу NGK | |
| 4-х тактные | ||
| 110, 140-6cyl; 150; 160; 200 | BR6ES | |
| 175; 180; 185; 228; 230; 260; 5.17 | DR6FS | |
| 270; 310; 325 №3043030 | B7FS | |
| 888 14 mm serie №4169597 | BPR5FS | |
| 888 18 mm serie №4169596 | A6FS | |
| SUZUKI | ||
| Мощность | Марка свечи по каталогу NGK | |
| 2-х тактные | ||
| DT2.2 | BR5HS | |
| DT4 | BP5HS | BPR5HS |
| DT5Y | BPR7HS-10 | |
| DT6; DT8 | BR6HS-10 | |
| DT9.9; DT15; DT20; DT25; DT25C | BR7HS-10 | B7HS |
| DT40C | BR8HS-10 | |
| DT30C | BR7HS-10 | |
| DT65; DT85; DT90; DT100; DT115SEFI | BR8HS-10 | |
| DT140EFI; DT150 ;DT200EFI ;DT225EFI | BR8HS-10 | |
| 4-х тактные | ||
| DF9.9 | DCPR6E | |
| DF15; DF25; DF30 | DCPR6E | |
| DF40; DF50 | DCPR6E | |
| DF60; DF70 | BPR6ES | |
| DF140 | BKR6E | |
| TOHATSU | ||
| Мощность | Марка свечи по каталогу NGK | |
| 2-х тактные | ||
| M2.5; M3.5 | BPR6HS-10 | BP6HS-10 |
| M5.8; M9.8 | BPR7HS-10 | BP7HS-10 |
| M9.9; M15; M18; M25; M30; M40 | BR7HS-10 | B7HS |
| M50; M70; M90; M120; M140 | B8HS-10 | BR8HS-10 |
| 4-х тактные | ||
| F4; F5; F6 | DCPR6E | |
| F9.9; F15; F30 | DCPR6E | |
| YAMAHA | ||
| Мощность | Марка свечи по каталогу NGK | |
| 2-х тактные | ||
| 2B | BP5HS | |
| 2C | B7HS | |
| 3A; 6D/DM/DEM | BR6HS-10 | |
| 4A/AC/AS/BC; 5C/CS; 20C; 25D | BR7HS | |
| 6С; 8С; 9.9F; 15F; 20D; 25; 30D; 40V | BR7HS-10 | |
| 30G; 50H; 50G; 55B; 60F; 70B; 75C; 115C | BR8HS-10 | |
| 130B; 150F; 175D; 200F; 225D; 250A/B | BR8HS-10 | |
| 4-х тактные | ||
| F4A | BR6HS | |
| F6A/B; F8C | BR6HS-10 | |
| F80A; F100A | LFR5A-11 | |
| F9.9C | CR6HS | |
| F15A; F20A; F25A; F30A; F40A; F40B; F50A | DPR6EA-9 | |
| HONDA | ||
| Мощность | Марка свечи по каталогу NGK | |
| 4-х тактные | ||
| BF2 | BMR4A | |
| BF5 | BPR5ES | |
| BF8; BF9.9; BF15 | DR5HS | |
| BF20; BF30; BF50; BF75; BF90 | DR7EA | |
| BF115; BF130 | ZFR7F-11 | |
| VOLVO-PENTA | ||
| Марка двигателя | Марка свечи по каталогу NGK | |
| AQ105A; AQ110; AQ115; AQ120A | BP7HS | BP7HS |
| AQ140A; AQ145A; AQ150A | BP6ES | |
| AQ190A; AQ205; AQ210A | BPR6FS | |
| SELVA | ||
| Мощность | Марка свечи по каталогу NGK | |
| 4; 6 | BP6HS | |
| 5; 8 | BPR6HS | BPR6HS |
| 9.9; 15 | BP6HS | |
| 20; 15 | BP7HS | |
| 30; 35; 40; 50 | B7HS-10 | B8HS |
| 60; 80 | B8HS | |
| 90; 100 | B7HS-10 | |
| JOHNSON | ||
| Мощность | Марка свечи по каталогу NGK | |
| 2-тактные | ||
| 1.5; 2; 2.5; 3; 5 (90–97) | BR6S | BR6HS |
| 4; | BR6HS | |
| 4 (77–80; >85), 4.5; 5 (84–86); 6; 7,5; 8; 9,9 | BR9HS-10 | |
| 10; 15 (>94); 15 Com; 18 Jet; 80 Jet; 112 CV4; 115 CV4 | BR7HS | |
| 10 (83–86); 14; 100 (>85); 40; 45(>87); 100 | BUHW-2 | |
| 25; 30; 35; 40; 60; 65 COM HC; 70; 75; 88; 90; 110; 115(<86) | BR9HS-10 | |
| 120; 140; 175; 200; 275; 300 | BR9HS-10 | |
| 28 Jet; 35 Jet; 48 SPL; 50 (>95); 60(3 цил.); 65; 70(>94); 90 LV4 | BPZ8HS-10 | |
| 105; 115 LV4; 130; 150; 200 Com; 225; 250V8; 300V8 | BPZ8HS-10 | |
| 4-х тактные | ||
| 5; 6; | D6HA | |
| 9 | B7HS | |
| 15 | DCPR7E | |
| EVINRUDE | ||
| Мощность | Марка свечи по каталогу NGK | |
| 1.5; 2; 4CD | B6S | BR6S |
| 4,5; 5; 6; 6,5; 7,5; 8; 9,9 (>77); 15 (>77); 20; 25; 28; 30; 35; 45; 48; 50 | BR9HS-10 | |
| 55(85); 200; 275; 300 | BR9HS-10 | |
| 10; 40; 55; 100 | BUHW-2 | |
| 2,6XP; 3,6XP; 65LC; 140; 150; 185; 200 (>86); 235 | BUHXW-1 |
| Таблица взаимозаменяемости свечей подвесных моторов | ||
| NGK | Champion | Bosh |
| AR6FS | RF10C | – |
| B5HS | L90C | W8A, W8AC, W8AO, W8AP |
| B6HS | L86C | W7A, W7AC, W7AO |
| B6HS-10 | L86C | W7A, W7AC, W7AO |
| В6S | J8C | W7E, W7EC, WSE, WSEC |
| B7HS | L82C | W5A, W5AC |
| B7HS-10 | L82C | W5A, W5AC |
| B7S | J6C | W4E2, W5EC |
| B8HS | L78C | WЗA, W3AC, W3AO, W4A, W4AC |
| B8HS-10 | L78C | WЗA, W3AC, W3AO, W4A, W4AC |
| B8S | J4C | – |
| B9HS-10 | L77JC4 | W2A, W2AC |
| BP6HS-10 | L87YC | W7B, W7BC |
| BP7HS | L82YC | W5B, W5BC |
| BP7HS-10 | L82YC | W5B, W5BC |
| BP8HN-10 | – | – |
| BP8HS-10 | L78YC | – |
| BP8HS-15 | L78YC6 | – |
| BPR6EFS | RS12YC | HR6D, HR6DC, HR6DP, HR6DS |
| BPR6FS | RV12YC | HR6B, HR6BC |
| BPR6HS | RL87YC | WR7B, WR7BC, WR7BP |
Искренне ваш, коллектив «Море лодок»
Импортные устройства
На импортные СЗ обозначения наносят по аналогии с российскими, но с использованием других буквенно-цифровых символов, что может ввести автовладельцев в некоторое заблуждение. Хотя, в целях упрощения выбора на упаковку наносится информация о том, на каких ТС они могут использоваться. Кроме того, маркировку импортных устройств можно расшифровать по специальным таблицам заменяемости. Но остановимся на образцах, наиболее востребованных у автовладельцев, более подробно. Рассмотрим для примера маркировку устройств ведущих брендов.
Ассортимент импортных свечей
Свечи NGK
Предприятие NGK (Япония) называют лидером по выпуску СЗ. Его изделия признаны максимально качественными и надёжными. Маркируются свечи NGK таким образом:
- отечественные устройства А 11 являются аналогом изделий B 4 H;
- А 17 ДВР заменяются на BPR 6 ES.
Расшифровывается маркировка изделий NGK довольно просто. В частности, В4Н:
- буквенный символ В прописывает диаметр и шаговый показатель резьбы, в данном случае это М14х1.25, другие возможные обозначения А/С/D/J;
- цифровой символ 4 указывает калильное значение — этот показатель варьируется в интервале 2-11;
- буквенный символ Н обозначает величину резьбы (12.7мм).
Маркировка свечей NGK Обозначение BPR 6 ES указывает, что это изделие, оснащенное стандартной резьбой, проекционным изолятором (Р), в наличии резистор (R), калильный коэффициент 6, размер резьбы 17.5мм (Е), символ S говорит об индивидуальных свойствах изделия.
Искрообразователи Bosch
Продукция компании Bosch не нуждается в представлении. Допустим, артикул WR 7DC имеет такую расшифровку:
- символ W – резьба со стандартными параметрами (14);
- символ R – наличие резистора, препятствующего помехам;
- цифровой символ 7 — калильное значение;
- буква D — величина резьбы (19мм);
- буква С – электрод из медного сплава, другие возможные обозначения – O (обычный сплав), S (серебряный элемент), P (платиновый).
Маркировка свечей Bosch
Чешские устройства Brisk
Предприятие с 35-го года прошлого столетия выпускает СЗ, которые пользуются неизменным спросом у наших автомобилистов.
Артикул на свечах этого производителя, например, DOR 15 YC имеет следующую расшифровку:
- буквой D обозначается резьба размера «стандарт» (1.25мм), ориентированная под ключ 14, с размером корпуса 19мм;
- буквенный символ О указывает на специальную конструкцию изделия, выполненную по регламенту ISO;
- буквой R обозначено наличие резистора, а символом Х обозначается способность сопротивления электродов к формированию нагара;
- цифра 15 – это калильный показатель, который может варьироваться в интервале 8-19 (при этом индекс 13 производителем не проставляется);
- буквой Y обозначен выступающий разрядник;
- символ С указывает на головной электрод выполненный из меди;
- 1 (мм) — зазор у электродов.
Свечи Brisk
Устройства Beru
Производителем Beru (Германия) выпускаются свечи и прочие комплектующие премиум-качества. Изделия маркируются, например, как 14 R-7 DU, что расшифровывается так:
- 14 – размер резьбы (14×1.25мм);
- R – имеется резистор;
- 7 – калильный коэффициент (интервал 7-13);
- D – величина резьбы (19мм) с прокладкой-уплотнителем под конус;
- U – головной электрод из сплава медь+никель.
На примере другого обозначения – 14 F-7 DTUO – поясним, что маркирование несколько изменяется: значения величин СЗ — стандарт, причем гайка меньше установочного пространства (F), может применяться только в «маломощных» моторах с уплотнителем (Т), головной элемент изделия усилен (О).
Свечи Beru
Устройства Denso
Эта компания маркирует свои изделия так – SK 16 PR-A 11, что расшифровывается следующим образом:
- S – головной электрод диаметром 0.7мм из иридия, электрод с боку оснащен платиновой накладкой;
- K — диаметр шестигранника;
- 16 — калильный коэффициент;
- Р – выступающий на 1.5мм головной электрод;
- R – есть резистор;
- A — параметр конкретно для этой модификации СЗ;
- 11 — размер зазора.
Отметим, что буквенные обозначения на устройствах Denso могут изменяться в зависимости от серии изделия.
Свечи Denso
Устройства Champion
Изделия этого бренда подписаны по аналогии с другими свечами. Например, обозначение RN 9 BYC 4 это:
- R — наличие резистора (при указании символа Е – изделие оснащено экраном, O- проволочным резистором);
- N – стандартная величина резьбы (10мм);
- 9 — калильное значение (интервал 1-25);
- BYC – головной электрод из меди с двумя боковыми элементами (изделия конструкции «стандарт» маркируется символом А);
- 4 — зазор у электродов.
Свечи Champion
Всё про свечи зажигания. Маркировка, аналоги, неисправности. — DRIVE2
Отечественные искровые свечи зажигания для двигателей легковых и грузовых автомобилей, автобусов, мотоциклов и т.д. соответствуют требованиям международного стандарта ИСО МС 1919, что обеспечивает их взаимозаменяемость с зарубежными аналогами по размерам и характеристикам.
Полный размер
Устройство свечи.
Выступание теплового конуса за торец корпуса ускоряет прогрев свечи зажигания после пуска двигателя, что увеличивает ее стойкость к нагарообразованию. Такие свечи не применяют на форсированных двигателях из-за склонности к перегреву при полной нагрузке.Материал электродов — жаростойкий сплав, медь в жаростойкой оболочке или благородный металл (платина, иридий) определяет долговечность свечи 2. Для снижения ее себестоимости дорогие металлы применяют, как правило, только в качестве небольших напаек на обычные электроды в искровом зазоре.
Встроенный резистор — электрическое сопротивление в цепи центрального электрода для снижения помех радиоприему.
Маркировка
Примеры расшифровки обозначений:А11 — резьба М14х1,25; шестигранник “под ключ” 20,8 мм; калильное число 11; длина резьбы 12,7 мм; тепловой конус не выступает из корпуса; нет встроенного резистора; центральный электрод из жаростойкого сплава; базовая конструкция;А11Р — свеча А11 со встроенным резистором;А17ДВ — резьба М14х1,25; шестигранник “под ключ” 20,8 мм; калильное число 17; длина резьбы 19 мм; тепловой конус выступает из корпуса; нет встроенного резистора; центральный электрод из жаростойкого сплава; базовая конструкция;А17ДВ-10 — свеча А17ДВ с увеличенным до 0,7 мм искровым зазором (базовая конструкция имеет зазор 0,5 мм);АУ17ДВРМ — резьба М14х1,25; шестигранник “под ключ” 16 мм; калильное число 17; длина резьбы 19 мм; тепловой конус выступает из корпуса; есть встроенный резистор; центральный электрод медный с жаростойкой оболочкой; базовая конструкция.1 Тип контакта (резьбовой или штекерный) для соединения с высоковольтным проводом в условное обозначение свечей не входит, а иногда указывается на упаковке.
2 Долговечность свечи увеличивается при установке двух, трех или четырех электродов массы. Это обозначается с помощью порядкового номера разработки или буквой “W” (для двухэлектродных свечей зажигания).
Полный размер
Аналоги свечей.
Характерные неисправности, причины, устранение причины.
PS На Рено Меган 2 отлично работают свечи АУ17ДВРМ.Всем добра!
Периодичность замены свечей
Если вы приобрели машину в официальном центре, то работы по её обслуживанию всё равно проходят по установленному техническому регламенту. Производители автомобилей устанавливают разную величину пробега для замены свечей. Наиболее распространен период в промежутке между тридцатью пятью и восьмидесяти пятью тысячами километров. Одной четкой величины для замены не существует, тут многое зависит от режима эксплуатации двигателя, самого водителя. Разбег значений так велик, потому что и сами свечи имеют разный ресурс работы. Для их производства используют различные технологии и материалы, что дает разную устойчивость к воздействию высоких температур и напряжения.
Автомобильные свечи бывают из никеля и платины. Первые меняют через сорок тысяч километров пробега, а платиновые подождут до семидесяти тысяч километров. Качество свечей с иридиевым напылением зависит от толщины электрода по центру. В целом, этот диапазон находится от семидесяти до ста двадцати тысяч километров.
В целом, идеальный промежуток замены свечей, это каждые двадцать тысяч километров, вместе с заменой масла. Некоторые автовладельцы проводят замену масла и чаще. В условиях эксплуатации машины в России — это мера не бесполезная.
Замена свечей не является какой-то очень сложной процедурой, но следить за ними нужно очень чутко, иначе пострадает двигатель, и машина больше никуда не поедет.
Полезные советы по методике замены свечей зажигания:
Эти напутствия помогут не только выполнить процесс замены правильно, но и избежать ряда возможных ошибок.
- Нагоревший слой и грязь рядом со свечными колодцами ни в коем случае не должны проникнуть в камеру сгорания. Убирайте грязь ещё перед выкручиванием отработавших свечей. Если же грязь попала внутрь колодцев, то не полагайтесь на случай. Загрязнение лучше выдуть из камеры при помощи компрессора. Ещё можно пустить мотор без свечей, в результате чего поршень вытолкнет порцию топливной смеси вместе с грязью.
- Не используйте для выкручивания свечей случайные предметы, плоскогубцы и прочее. Со специальным ключом легче регулировать усилие на завинчивание свечей, плюс они не выпадут внутрь благодаря магнитам или резинкам в свечных головках.
- Выбирайте верную силу затяжки свечей. При излишней затяжке вы повредите свечу, а если она плохо затянута, то это приведет к плохому теплоотводу. Для удобства эксплуатации, многие производители печатают на упаковках со свечами нужные значения.
Случается, что двигатель начинает «троить» сразу после замены свечей. Что может произойти?
- Свежая или очищенная свеча оказалась сломанной
- Во время установки была нарушена проводка или задеты клеммы
- Контакт клеммы и свечи оказался нарушен
- Вы запутались и неправильно подсоединили контакты свечей
- Неправильная затяжка нескольких или одной свечи
Меняя свечи зажигания самостоятельно, вы можете хорошо сэкономить, ведь цена за эту процедуру на СТО кусается
Самое важное здесь даже не опыт замены свечей, а внимательность, чтобы своевременно определять неполадки. Совет, о котором многие забывают, но от которого сильно зависит продолжительность использования свечей: используйте для автомобиля качественные масло и топливо.
ТАБЛИЦА ЗАМЕНЯЕМОСТИ ОТЕЧЕСТВЕННЫХ СВЕЧЕЙ А17ДВ И А17ДВР-10 НА АНАЛОГИ ИМПОРТНЫХ ПРОИЗВОДИТЕЛЕЙ
| Фирма | Обозначение свечей | Фирма | Обозначение свечей |
| ROBERT BOSCH | W7DC, W7DP, W7DTC, W7D | NIPPONDENSO | W16EP, W16EP-U, W20EP, W20EP-U, W20EX-U |
| AC DELCO | 41-8XLS, 42-XLS | CHAMPION | N9Y, N79YC, N89Y, N10Y, N-11V, N-9VC |
| ISOLATOR | 6D, FM14-175/2 | UNIPART | GSP151, GSP 163, GSP4362, GSP4362X |
| MARELLI | CW7LP, CW78LP, CW8LP | DUCELLIER | 599250, 599252, 599304, 599314 |
| MOTORCRAFT | AG22, AG22C, AG32, AG32C, AG252, AG252C | EYQUEM | C62LS, 75LS, 707LSX, 750LS, 755LJS |
| BAKONY | FE65P | HITACHI | 45PW-11, 45PX |
| KLG | FE55R, FE65R | LODGE | L6Y, M6Y, 2HLE, 15HLNY, HLNY, HLN, 2HLNY |
| NGK | BP5EA-L, BP5ES-L, BP6E, BP6EK, BP6EY,BP6EZ, BP6E, BP7ES | ISKRA | FE55R, FE65R, W6DC, W6DP, W6D |
| MARCHAL | GT345H, GT355HA, 8H, 9H | ||
| PRESTDLITE | 14G32 | PAL | 14-7V |
| BERU | 14-7D, 14-7DU, 175/14/3A, 0001335403,0001335702, 0001335709 |
Свечи NGK: как отличить подделку
Как известно, широкая известность и репутация качественного бренда часто делает такого производителя объектом недобросовестной конкуренции, а также становится поводом к изготовлению большого количества низкосортных подделок. Что касается свечей зажигания, процент неоригинальных контрафактных изделий в этом сегменте очень высок, особенно на рынках СНГ.
Еще несколько лет назад такие подделки было намного легче выявлять. На неоригинальное изделие четко указывали:
- низкое качество упаковки;
- отсутствие защитных голографических наклеек;
- размытые/кривые шрифты на упаковке и маркировке свечи;
- подозрительно низкая цена и целый ряд других признаков;
Сами свечи также были выполнены кустарно, на краях электродов просматривались зазубрины, срезы и грани могли быть кривыми, нанесенная маркировка на свечах отличалась по качеству и типу шрифта, болтались уплотнительные шайбы и т.п.
Обратите внимание, если сегодня рассматривать свечи NGK, подделка и оригинал могут быть очень похожими по внешнему виду. Нынешняя ситуация такова, что, как правило, потребители (даже при условии некоторого опыта) при детальном изучении и тщательном осмотре с большим трудом отличают оригинальное изделие от копии или вовсе не видят отличий.
Причина заключается в том, что заметно улучшилось качество полиграфии и самого изготовления поддельных изделий
Более того, на таких свечах двигатель может сносно работать без очевидных сбоев и проблем не одну тысячу или даже десяток тысяч километров
Причина заключается в том, что заметно улучшилось качество полиграфии и самого изготовления поддельных изделий. Более того, на таких свечах двигатель может сносно работать без очевидных сбоев и проблем не одну тысячу или даже десяток тысяч километров.
Однако это не значит, что подделка значительно приблизилась по качеству и эффективности работы к оригиналу. Исследования и тесты, проведенные в лабораторных условиях с помощью специального оборудования, наглядно демонстрируют всю пагубность использования таких свечей для ДВС и кошелька водителя.
С учетом вышесказанного настоятельно рекомендуется приобретать свечи зажигания NGK и других известных брендов (DENSO, BOSH и т.д.) только в авторизованных точках продажи. Также желательно следить за обновлениями и изменениями, которые по понятным причинам специально и с определенной периодичностью внедряют для защиты своей продукции сами производители.
Какую свечу зажигания купить
1. Denso PK20PR-P8 – неплохая замена штатных свечей. Придется вручную выставлять зазор.
2. NGK BKR6EIX – если вы готовы платить за качество, это достойный выбор. Сэкономить на ресурсе не получится, но до выработки ресурса гарантирована устойчивая работа мотора.
3. Bosch WR7DP – еще один чемпион по ресурсу. Цена соответствующая. За счет инновационной конструкции дает стабильную искру при разряженном аккумуляторе.
4. Denso K20TXR – полный аналог оригинальной свечи. Покрытие никелевое, а качество работы как у иридиевой. Хорошо работает только на бензине.
5. Bosch FR7LDC+ – чемпион по низкой стоимости. Просто хорошая свеча: не стоит ждать выдающихся характеристик. К сожалению, популярные товары часто подделывают. Надо покупать только в фирменных магазинах.
6. Beru Ultra-X 79 – лучшее соотношение цена-качество. Стабильность работы не зависит от качества бензина. Хорошо работает на сжиженном газе.
