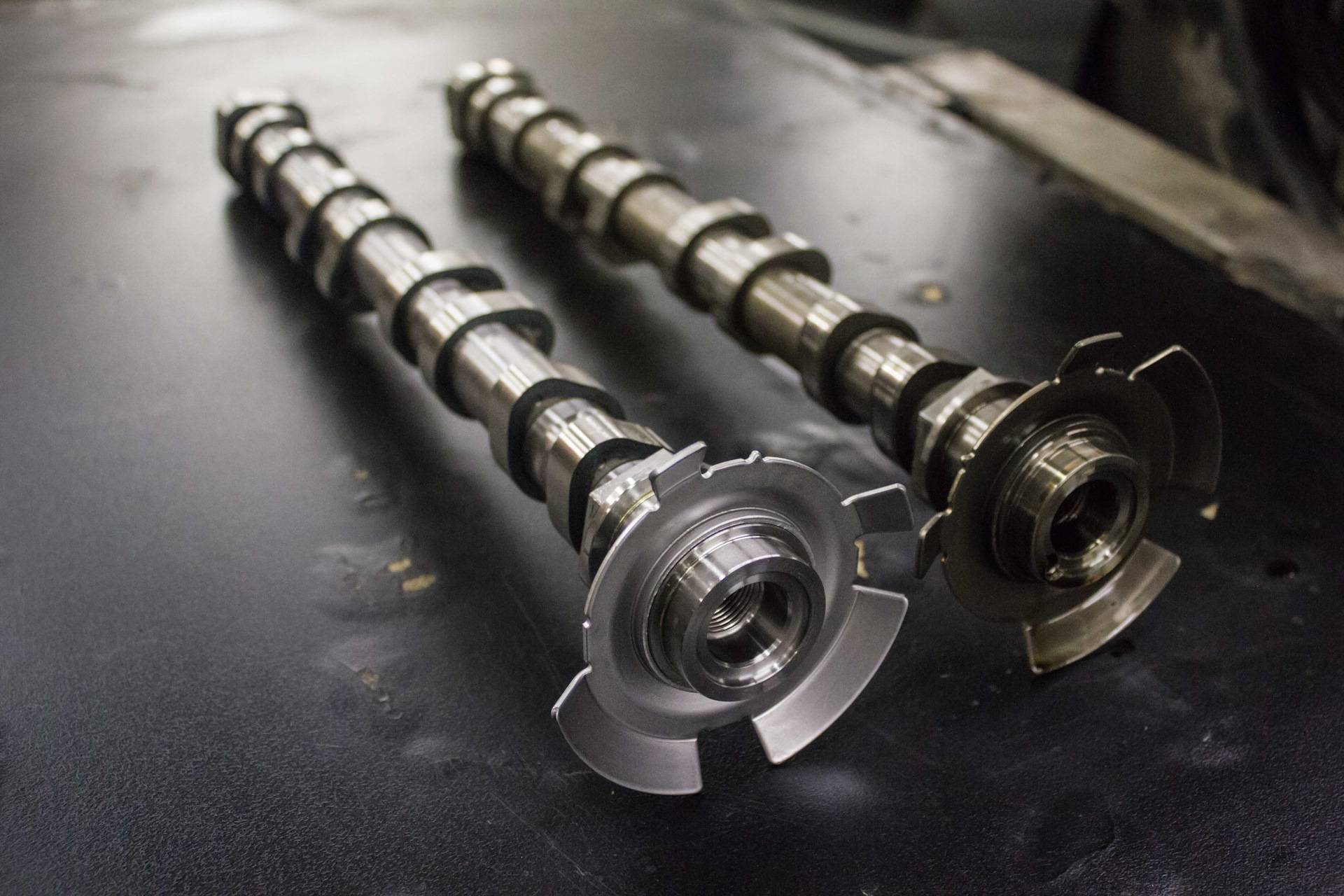

Стандартный распредвал

Подъем 16 клапанного распредвала — 7,55 мм, угол открытия клапана — 273 град. перекрытием клапанов 0,3 мм.

Подъем распредвала

Не самый главный параметр при выборе распредвала, характеризует максимальную величину подъема клапана и, как следствие, выталкивание/всасывание большего количества топливо-воздушной смеси из камеры сгорания в единицу времени. Мы назвали его не самым главным, потому что есть и другие способы увеличить количество смеси попадающей в цилиндры через клапана (например, установка клапанов большего диаметра). Большой подъем предпочтителен для высокооборотистых и большеобъемных двигателей.

Полнобазный распредвал, не полнобазный распредвал

Подъем распредвала определяется по формуле Подъем=А-Б где А -расстояние от от оси распредвала до вершины кулачка, Б — расстояние от заводской базы до оси распредвала. Как в

идно из формулы, увеличить подъем распредвала можно либо увеличив А, либо уменьшив Б. Когда заготовка не позволяет дальше увеличивать расстояние А (нехватает «мяса», обычно когда распредвал изготавливается из стандартной заготовки), начинают уменьшать расстояние Б и появляется расстояние Б1, и, как видно из формулы, подъем распредвала увеличивается. При установке неполнобазного распредвала, что бы компенсировать появившийся зазор между базой и клапаном, используют так называемые «подпятники» или «таблетки» — это набор кружочков определенной толщины . Использование неполнобазных валов в спорте крайне не желательно, так как общая конструкция с появлением лишних деталей теряет надежность.

Распредвал — Словарь автомеханика

Распределительный вал, в сокращенном варианте распредвал – основная часть главного распределительного механизма или ГРМ, важный элемент автомобильного двигателя. Его задача заключается в синхронизации впускного и выпускного тактов работы ДВС.

Конструктивные особенности

Расположение данного механизма целиком зависит от конструкции ДВС, поскольку в некоторых моделях распредвал размещается внизу, в основании блока цилиндров, а в других – вверху, прямо в головке блока цилиндров. На данный момент оптимальным считается верхнее расположение распредвала, поскольку это существенно упрощает сервисный и ремонтный доступ к нему. Распредвал напрямую связан с коленвалом. Они соединяются между собой цепной или ременной передачей посредством обеспечения связи между шкивом на валу ГРМ и звездочкой на коленвале. Это необходимо потому, что приводится в движение распредвал именно коленвалом.

Устанавливается распределительный вал в подшипники, которые в свою очередь надежно закрепляются в блоке цилиндров. Осевой люфт детали не допускается за счет применения в конструкции фиксаторов. Ось любого распредвала имеет сквозной канал внутри, через который осуществляется смазка механизма. Сзади данное отверстие закрыто заглушкой.

Важными элементами являются кулачки распредвала. По количеству они соответствуют числу клапанов в цилиндрах. Именно эти детали выполняют основную функцию ГРМ – регулирование порядка работы цилиндров.

На каждый клапан приходится отдельный кулачок, открывающий его через нажим на толкатель. Освобождая толкатель, кулачок позволяет распрямиться пружине, возвращающей клапан в закрытое состояние. Устройство распределительного вала предполагает наличие двух кулачков для каждого цилиндра – по числу клапанов.

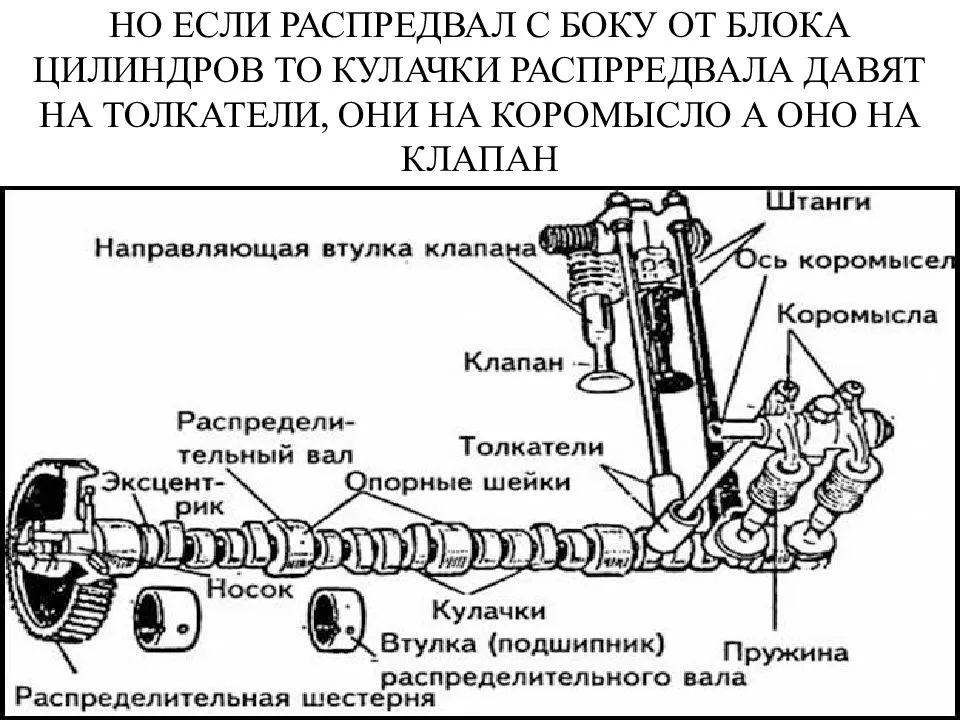

Устройство распределительного вала.

Следует отметить, что от распределительного вала также осуществляется привод топливного насоса и распределителя масляного насоса.

Принцип работы

Распределительный вал двигателя, располагаемый в блоке цилиндров, приводится в движение зубчатой или цепной передачей от коленвала.

Вращаясь, распредвал проворачивает располагающиеся на на нем кулачки, которые попеременно воздействуют на впускные и выпускные клапана цилиндров, обеспечивая их открывание-закрывание в определенном порядке, уникальном для каждой модели ДВС.

Рабочий цикл двигателя (поочередное движение каждого из клапанов цилиндров) осуществляется за 2 оборота коленвала. За это время распределительный вал должен выполнить только один оборот, поэтому его шестерня имеет вдвое больше зубьев.

В одном ДВС может быть больше одного распределительного вала. Их точное количество определяется конфигурацией двигателя. Наиболее распространенные бюджетные рядные моторы, имеющие по паре клапанов для каждого цилиндра, оборудуются только одним распредвалом. Для систем с двумя парами клапанов нужно использовать уже два распределительных вала. Например, силовые агрегаты с другим расположением цилиндров имеют или единственный распределительный вал, установленный в развале, или пару – для каждой головки блока отдельно.

Поломки распредвала

Существует довольно много причин, по которым в работу двигателя вплетается стук распредвала, что свидетельствует о появлении проблем с ним. Вот только наиболее типичные из них:

Распределительный вал требует должного ухода: замену сальников, подшипников и периодичной дефектовке.
износ кулачков, что ведет к появлению стука сразу только при запуске, а потом и все время работы двигателя;
износ подшипников;
механическая поломка одного из элементов вала;
проблемы с регулировкой подачи топлива, из-за чего возникает асинхронность взаимодействия распредвала и клапанов цилиндров;
деформация вала, ведущая к осевому биению;
некачественное моторное масло, изобилующее примесями;
отсутствие моторного масла.

По утверждениям специалистов при возникновении легкого стука распредвала автомобиль может ездить еще не один месяц, но это ведет к усиленному износу цилиндров и других деталей. Поэтому при обнаружении проблемы следует заняться ее устранением. Распредвал – разборный механизм, поэтому ремонт чаще всего осуществляется методом замены его всего или только некоторых элементов, например, подшипников.

Связанные термины

etlib.ru

Подробнее о газораспределительном механизме

Поскольку распредвал работает в тандеме еще с несколькими узлами, автоконструкторы задумались и над их модернизацией. Предпосылки к этому появились еще в 80-х годах: конструкция валов и их установка казалась решенной проблемой.

Сегодня чаще всего встречаются двигатели со следующими системами, по которым меняются фазы газораспределения:

Система Valvetronic – разработка компании BMW. Суть в том, что подъем клапанов регулируется вместе с изменением того положения, которое имеют оси вращения коромысел;
Система VTEC – разработана компанией Honda. Фазы регулируются за счет использования двух кулачков;
Система VVT-I – разработка компании Toyota. Фазы регулируются по мере того, что вал проворачивается относительно приводной звезды.

Встречаются и другие варианты. Как правило, автопроизводители могут использовать различные ГРМ даже в одной линейке транспорта. Эксперименты не прекращаются до сих пор: инженеры добиваются высокой экологичности двигателя, достижения максимальной мощности, малого расхода топлива.

Стоит полагать, что в ДВС будущего или не будет клапанного механизма, или клапана будут открываться при помощи пневматических или магнитных толкателей. В разработке новых систем преуспели Volkswagen, Honda и Mitsubishi.

Будто сошел со страниц фантастического романа оппозитный двигатель от EcoMotors. Он компактный и экономичный, однако, интересен не этими качествами. В нем нет ни одного клапана. Экспериментальный образец может развить максимальную мощность в 325 л.с.

Полезные рекомендации

Запомните, что игнорировать любые признаки неисправностей кардана ни в коем случае нельзя. Если не прислушиваться к этому совету, вы можете столкнуться со следующими последствиями:

При обрыве кардана повреждается сам кузов автотранспортного средства. Дополнительно кардан может повредить трубопровод, который проходит по днищу автомобиля.
Если будут наблюдаться постоянные вибрации, это негативно отразится на жёсткости креплений подвески и кузова. Также начнут ослабляться все резьбовые соединения, крепления салонных панелей. Машина буквально начнёт разваливаться на ходу.
Все детали, непосредственно связанные с карданным валом, будут быстрее и интенсивнее изнашиваться. Это существенно сократит их эксплуатационный срок, потребует ранней замены и дорогостоящего ремонта.

Вряд ли кто-то из автовладельцев осознанно захочет столкнуться с подобными неприятностями.

Но во многом их можно избежать, если придерживаться нескольких простых правил. Все эти рекомендации направлены на увеличение срока службы карданного вала.

Если вы заинтересованы в сохранении ресурса КВ, тогда необходимо:

постараться минимизировать эксплуатацию автомобиля в условиях пересечённой местности;
не разгоняться резко;
плавно трогаться с места;
длительно не буксовать на машине;
не экономить на качественных запчастях;
проводить диагностические мероприятия;
при возникновении сложных неисправностей обращаться к квалифицированным мастерам.

Карданный вал является во многом важным элементом автотранспортного средства, который хоть и считается промежуточным звеном, но выполняет ключевую роль в работе заднеприводных и полноприводных автомобилей.

Узел не обладает крайне сложным устройством, а его принцип работы понятен многим. Это позволяет самостоятельно решать возникающие проблемы, своевременно обнаруживать неисправности и поддерживать КВ в рабочем состоянии в течение длительного периода времени, просто соблюдая несколько простых правил.

Техническое обслуживание распредвала

В первую очередь, при проведении профилактических работ на распределительном валу необходимо обращать внимание на состояние ремней или его приводной цепи. Дело не столько в том, что весь газораспределительный механизм, обеспечиваемый распределительным валом, будет нарушен, сколько в том, что возможно механическое повреждение как клапанов, так и поршня

Иногда причиной отказа или неисправности двигателя является датчик положения. Одним из проявлений этого может быть плохая динамика автомобиля и значительный расход топлива, а также включение индикатора состояния двигателя на комбинации приборов. Обнаружение неисправности и определение ее источника, датчик это или нет, выполняется с помощью мультиметра. Часто вероятная причина не в самом датчике, а в проводке. Если обнаружение неисправности показывает, что датчик неисправен, то его необходимо заменить.

Причины выхода датчика из строя могут быть:

выход из строя зубчатого диска датчика пульса;
его смещение из-за нарушения крепления;
короткое замыкание во внутренней цепи датчика;
эффект повышения температуры из-за перегрева двигателя.

Правильное обнаружение неисправности предотвратит выход из строя нового датчика, установленного вместо старого.

Распределительный вал является основным компонентом для обеспечения правильной синхронизации при работающем двигателе и часто является основным компонентом для эффективной работы. Своевременное его обслуживание и контроль технического состояния позволит правильно и без дополнительных затрат эксплуатировать автомобиль.

Виды

Что же касается разновидностей распределительных валов двигателя, то их классифицируют в зависимости от расположения и количества на двигателе внутреннего сгорания. Распредвал является ключевым компонентом газораспределительного механизма и всего двигателя. В зависимости от того, как располагается этот элемент, выделяют 2 варианта:

с нижним расположением;
с верхним размещением.

Отсюда и разделение моторов внутреннего сгорания с верхним и нижним распредвалов. Когда-то нижнее расположение считалось лучшим и самым оптимальным для автомобильных двигателей. Но они были актуальными до 50-х годов прошлого века. Именно тогда все моторы создавались нижнеклапанного типа. Потому и распределительный вал находился снизу силовой установки. Тарелки клапанов размещались так, что они смотрели вверх. Подобная схема изготовления моторов объяснялась тем, что это проще и дешевле в плане производства. При этом страдал фактор производительности, о чём инженеры догадались несколько позже, когда появился новый вариант размещения распределительного вала. Учитывая объективные недостатки, от старой схемы с нижним расположением постепенно начали отказываться. Ему на смену пришла уже классическая и привычная схема с головкой блока цилиндров и установленными в ней клапанами и распределительным валом. Теперь клапана начали открываться вниз, а схема получила верхнее расположение распредвала.

Хотя нельзя отрицать тот факт, что даже на некоторых современных двигателях продолжают использовать нижневальную систему, где клапана располагаются сверху. Только она значительно усовершенствовалась по сравнению с предшественниками, а потому имеет полное право на существование при грамотной реализации. Двигатели с нижним расположением распределительного вала отличаются тем, что здесь дополнительно предусматривается установка специальных штанг. Они применяются для компенсации расстояния, которое имеется между кулачками распредвала и толкателями клапанов, находящихся в головках цилиндров. Даже несмотря на наличие современных нижневальных двигателей внутреннего сгорания, они считаются устаревшей схемой, а потому большинство автопроизводителей уже давно не используют её в производстве своих силовых агрегатов. Такие методы размещения требуют дополнительных мер, они характеризуются внушительными технологическими ограничениями, не позволяют развивать высокие обороты.

Количество валов

Отдельно рассматриваются виды двигателей в зависимости от того, сколько распределительных валов предусмотрено в их конструкции. Если заглянуть в подкапотное пространство современного силового агрегата, можно встретить несколько вариантов:

Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
ГРМ, конструкция которых включает пару распределительных валов;
Двигатели, где используется более 2 распредвалов.

Именно первые два типа двигателей внутреннего сгорания, где газораспределительный механизм включает 1 или 2 распредвала, являются наиболее популярными и распространёнными. Зачастую количество распредвалов зависит напрямую от количества клапанов на цилиндр. Если у двигателя конструкция предусматривает от 3 и более клапанов, которые приходятся на 1 цилиндр, то здесь скорее всего будет использовать двухраспредвальная схема. Несмотря на наличие таких правил и закономерностей, исключения встречаются всегда и везде. Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.

Есть и другие примеры несколько иного подхода к использованию распредвала и его конструкции. Японские инженеры из компании Honda для своей системы под названием VTEC придумали оригинальный ход. Здесь сразу несколько кулачков отвечают за регулировку высоты поднятия только одного клапана. То есть на каждый из клапанов приходится по несколько рабочих кулачков. Инженеры постоянно работают над усовершенствованием систем газораспределения, повышают эффективность работы ГРМ, меняют фазы. Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

Распредвал ВАЗ 2106

Распределительный вал является неотъемлемой частью в конструкции газораспределительного механизма (ГРМ) любого двигателя. Он выполнен в форме цилиндра, на котором расположены шейки и кулачки.

Описание

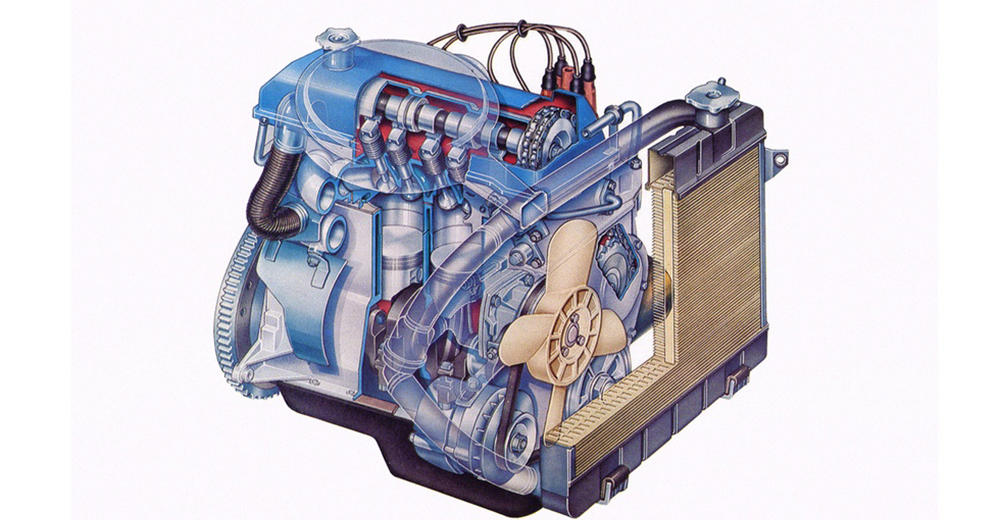

На «Жигулях» шестой модели вал механизма ГРМ установлен в головке блока цилиндров (ГБЦ) мотора. Такое расположение позволяет ремонтировать и менять деталь, а также регулировать зазоры клапанов без каких-либо сложностей. Доступ к валу открывается после снятия клапанной крышки. Распредвалу (РВ) отведена роль управления открытием и закрытием клапанов в цилиндрах двигателя — в нужный момент он впускает топливно-воздушную смесь в цилиндр и выпускает отработанные газы. На распределительный вал устанавливается шестерня, которая посредством цепи соединяется со звездой коленчатого вала. Такое конструктивное исполнение обеспечивает одновременное вращение обоих валов.

На распределительном валу находятся кулачки и шейки, посредством которых вал удерживается на опорах

Поскольку на коленчатом и распределительном валу установлены шестерни разного размера, скорость вращения последнего снижена вдвое. Полный рабочий цикл в силовом агрегате происходит за один оборот распредвала и два оборота коленвала. Клапаны в ГБЦ открываются в определённом порядке под воздействием соответствующих кулачков на толкатели, т. е. при вращении распределительного вала кулачок надавливает на толкатель и передаёт усилие на клапан, поджатый пружинами. При этом клапан открывается и впускает топливно-воздушную смесь либо выпускает отработанные газы. При дальнейшем проворачивании кулачка клапан закрывается.

Головка блока цилиндров состоит из следующих частей: 1 — головка цилиндров; 2 — выпускной клапан; 3 — маслоотражательный колпачок; 4 — рычаг клапана; 5 — корпус подшипников распределительного вала; 6 — распределительный вал; 7 — регулировочный болт; 8 —контргайка болта; А — зазор между рычагом и кулачком распределительного вала

Параметры

Распределительный вал «шестёрки» имеет такие характеристики:

ширина фаз — 232˚;
высота подъёма впускного клапана — 9,5 мм;
запаздывание впускного клапана — 40˚;
опережение выпускного клапана — 42˚.

Какой распредвал лучше ставить

На ВАЗ 2106 подойдёт лишь один вал газораспределительного механизма — от «Нивы». Деталь устанавливают с целью повысить мощность и динамические показатели автомобиля. Достичь желаемых результатов, хоть и небольших, удаётся за счёт увеличения ширины фаз и высоты подъёма впускных клапанов. После установки РВ от «Нивы» эти параметры будут иметь значения 283˚ и 10,7 мм. Таким образом, впускной клапан будет открыт более длительное время и поднят на большую высоту относительно седла, что обеспечит поступление в цилиндры большего количества топлива.

При замене штатного распредвала на деталь от ВАЗ 21213 параметры мотора кардинально не изменятся. Можно установить «спортивный» вал, предназначенный для тюнинга, но стоит он недёшево — 4–10 тыс. руб.

Для улучшения динамических показателей автомобиля устанавливают «спортивный» распредвал

Таблица: основные параметры «спортивных» распредвалов на «классику»

Наименование	Ширина фаз, o	Высота подъёма клапана, мм
«Эстонец»	256	10,5
«Эстонец +»	289	11,2
«Эстонец-М»	256	11,33
«Шрик-1»	296	11,8
«Шрик-3»	304	12,1

Виды

В основном распредвалы не имеют кардинальных отличий друг от друга. Кардинально в разных моторах отличаются газораспределительные механизмы. Например, в системах ОНС распределительный вал устанавливается в головку блока цилиндров (над блоком), и непосредственно приводит в движение клапаны (или через толкатели, гидрокомпенсаторы). В газораспределительных механизмах типа OHV распредвал находится рядом с коленвалом внизу блока цилиндров, а клапаны приводятся в движение через штанговые толкатели.

В зависимости от типа ГРМ в головке блока цилиндров может устанавливаться либо один, либо два распределительных валов на ряд цилиндров. Распредвалы между собой отличаются типом кулачков. Одни имеют более вытянутые «капли», а другие наоборот менее вытянутую форму. Такая конструкция обеспечивает разную амплитуду движения клапанов (одни имеют больший интервал открытия, а другие открываются на дольше).

Такие особенности распредвалов предоставляют широкие возможности к тюнингу моторов за счет изменения момента и количества подачи ВТС.

Среди распредвалов для тюнинига различают:

Низовые. Обеспечивают мотору максимальный крутящий момент на более низких оборотах, что отлично подходит для городского режима.
Низ-середина. Это золотая середина между нижними и средними оборотами. Такой распредвал часто используется на машинах для дрэг-рэйсинга.
Верховые. В моторах с такими распредвалами максимальный крутящий момент доступен на максимальных оборотах, что положительно сказывается на максимальной скорости авто (для езды по трассе).

Помимо спортивных распредвалов также существуют модификации, которые открывают обе группы клапанов (и впускные, и в соответствующий момент выпускные). Для этого на распредвале используется две группы кулачков. В системах ГРМ типа DOHC устанавливаются индивидуальные распредвалы для впускных и для выпускных клапанов.

Количество валов

Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
ГРМ, конструкция которых включает пару распределительных валов;
Двигатели, где используется более 2 распредвалов.

Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.

Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

На какие неисправности указывает стук распределительного вала

В некоторых случаях при пуске холодного двигателя появляется посторонний глухой стук в клапанной крышке. Это связано с тем, что у «холодного» ДВС смазка в трущихся деталях отсутствует и после запуска моторное масло начинает смазывать трущиеся детали, в результате чего стук впоследствии пропадает.

На появление стука влияют:

неисправность постели распредвала;
деформация распредвала или его частей;
естественный износ кулачков распредвала;
неисправность системы смазки, в том числе низкое качество или несвоевременная замена моторного масла;
неправильный процесс подачи топлива.
