Как самостоятельно отремонтировать редуктор мотоблока?

Замена Масла в редукторе мотоблока Нева

Стоит также отдельно поговорить о замене масла в редукторе мотоблока Нева. Это нужно делать каждые пятьдесят часов работы

Также важно проверять уровень масла. Для этого подойдет ровная проволока

Вы ее опускаете в емкость с маслом и она должна быть мокрая на 25-30 сантиметров. Какое заливать масло в редуктор мотоблока Нева, вы узнаете из инструкции по эксплуатации. Чаще всего это трансмиссионные ТАД-17И, ТАП-15В и другие по ГОСТу 23652-79.

Неисправности со свечами

Прежде всего, проверьте работоспособность свечи.

Для этого необходимо вывернуть свечу, протереть электроды и убрать нагар. Затем выполнить пункты, описанные выше в регулировке зажигания. Свечи исправны — если есть искра. Если искры нет, вероятно, свечу придется заменить.

В инструкции по эксплуатации мотоблока Нева МБ-2 производитель указывает величину зазоров между электродами свечей зажигания и рекомендуемые модели свечей:

• свеча А11Р (производство России) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
• свеча NR17С (BRISK) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
• свеча WR8АС (BOSСH) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм.

Перед началом работы мотоблока необходимо проверить, установлена ли на свече зажигания уплотнительная шайба и не осталась ли в отверстии головки цилиндра уплотнительная шайба от предыдущей свечи.

Снимать и устанавливать свечу зажигания можно только после полного остывания головки цилиндра до температуры окружающей среды. Если в ходе снятия свечи зажигания с двигателя было превышено усилие затяжки на более чем 50%, дальнейшее применение такой свечи НЕ РАЗРЕШАЕТСЯ.

Основные правила по выставлению зажигания

Проверка и выставление зажигания на мотоблоке Нева МБ-2 проводятся по следующему принципу:

• производится выворачивание свечи, электроды протираются насухо, затем удаляется нагар;
• между электродами замеряется и выставляется зазор;
• корпус свечи фиксируется на головке цилиндра;
• коленчатый вал прокручивается до 4-х раз (для прокрутки применяют пусковой шнур);
• если зажигание исправно, должна высекаться бело-синяя искра. Её отсутствие или желтый цвет говорят от неисправности.

Далее следует проверить состояние маховика и статора и размер зазора между ними (норма составляет от 0,10 до 0,15 мм).

Зазор увеличивается, если это необходимо, при помощи щупа. В качестве вспомогательного инструмента при отсутствии щупа можно использовать сложенный вчетверо лист А4 или лезвие для бритья. При норме зазора между маховиком и статором зажигание будет работать исправно.

Первый пуск и обкатка

Обкатка необходима для того, чтобы все детали могли притереться. Проработав небольшой промежуток времени при минимальном уровне нагрузки, в дальнейшем мотоблок будет реже выходить из строя.

• Процесс обкатки должен быть не меньше указанного в инструкции по эксплуатации времени.
• Нагрузки должны быть небольшими. Например, если в технических характеристиках указано, что максимальная глубина обработки почвы составляет 50 см, то во время первого запуска и обкатки рекомендуется ограничиться 30 см.
• Перед обкаткой необходимо залить масло в двигатель.

• Заправить топливный бак.
• Запустить агрегат на средних оборотах.
• В течение 60 минут необходимо проверить работу всех передач.
• Выполнить небольшой объем работ по культивированию, вспахиванию грунта и транспортировке малогабаритных грузов.

Как поставить генератор

Для того чтобы установить электрогенератор, необходимо сделать следующее:

• У генератора есть 4 провода, 2 из которых — синего цвета. К этим 2 проводам нужно подключить энергетический преобразователь.
• Провод черного цвета следует подключить к мотору.
• Оставшийся провод красного цвета подключить к деталям, ответственным за внешнее освещение и звуковой сигнал.

Генератор образует энергию электрического типа, которая поступает на выпрямитель. Во время запуска мотора отрегулированный ремень передает крутящий момент роторной части агрегата. В электроблоке вырабатывается напряжение, от которого работает аккумулятор мотоблока.

Мощность выбранного генератора не должна превышать 220 В. Рекомендуется выбирать запчасть, мощность которой будет соответствовать предполагаемой нагрузке.

Регулировка и размеры ремня

Клиновый ремень на мотоблоке помогает агрегату осуществлять движение вперед и назад. Когда соскакивает приводной ремень, техника перестает корректно функционировать.

Для того чтобы определиться с размером данной детали, необходимо замерить промежуток от шкива к роликам. Рекомендуемые параметры ремня: ширина — 0,85 см, высота — 0,6 см.

Чтобы натянуть ремень, необходимо проделать следующие манипуляции:

• Извлечь кожух.
• Ослабить винт натяжения штатной ременной детали.
• Отодвинуть все винты, которые удерживают кронштейн на корпусе мотоблока.
• Вытащить старую запчасть и выполнить настройку шкивов.
• Место между деталями протереть и продуть штанги.
• Установить новый ремень, один конец которого должен быть соединен с валовой частью, а другой — со шкивом.

Замена сальников редуктора

Причиной поломки редуктора могут стать неправильно функционирующие сальники. Поэтому ремонт редуктора мотоблока Нева может включать в себя следующие действия:

• Демонтаж фрез с валовой части.
• Очистка вала и крышки от загрязнений и остатков масляной жидкости. С крышки следует снять все винты и промыть их.
• Заменить старую запчасть на новую и протереть весь механизм насухо.
• Вернуть крышку на место и зафиксировать ее болтами.

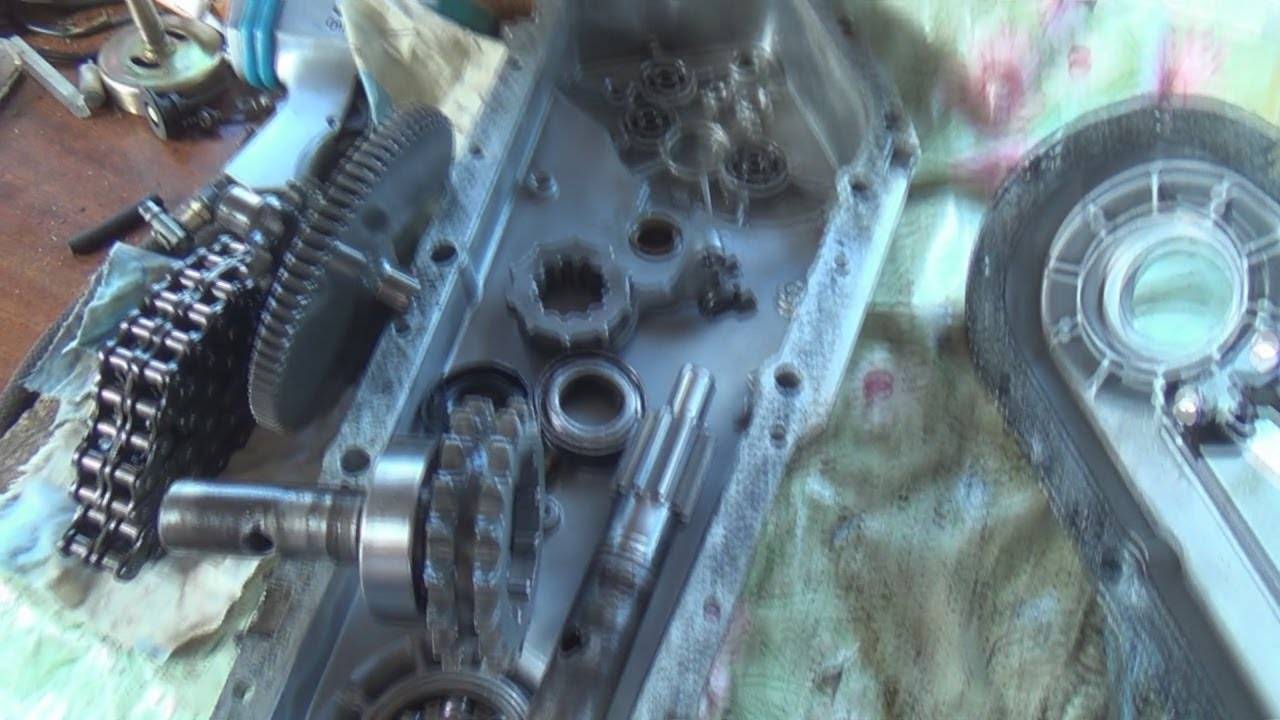

В некоторых случаях необходимо разобрать редуктор:

• Снять головку с рукоятки переключения передач.
• Убрать с валовой части втулку и пружину.
• Снять все винты и затяжные болты.
• Воспользовавшись тонкой отверткой или ножом, снять правую половину данной детали.
• Снятые запчасти нужно промыть, а неисправные — заменить.
• Сборка редуктора осуществляется в обратном порядке.

Как выставить зажигание

Перед проведением процедуры рекомендуется удостовериться в том, что конструкция может вызвать искру, которая спровоцирует воспламенение горючего в камере внутреннего сгорания.

Порядок действий при регулировке зажигания мотоблока:

• Повернуть коленчатый вал так, чтобы отметки, сделанные на шкиве и газовом оборудовании агрегата, совпали.
• Бегунок, который ответственен за распределение газовых потоков, должен быть направлен на высоковольтную проволоку цилиндрической части.
• Ослабить гайку и достать высоковольтный провод из крышки данной системы.
• Разместить контакты на расстоянии 0,5 см от техники.
• Повернуть зажигание.
• Повернуть механическую конструкцию в противоположную сторону.
• После появления искры нужно быстро затянуть винт.

Правила выбора

Преобразователь для мотоблока можно изготовить своими руками, но если нет навыков в этом вопросе, то лучше купить его. На рынке есть качественные модификации, цена которых меняется с учетом различных параметров.

На ценовой фактор могут повлиять:

1. Качество материалов для комплектующих.
2. Количество опций, которые выполняет редуктор.
3. Производитель.
4. Наличие или отсутствие реверса.
5. Мощность. При выборе отдавать предпочтение нужно не большой мощности, а характеристикам машины, т.к. возможности редуктора и двигателя должны совпадать.
6. Конструкция.
7. Срок работы. Если подобрать правильно технику, то она прослужит 7-15 лет, что зависит от типа передачи.

Для небольшой машины в трансмиссии часто используют центробежное сцепление. Его суть в том, чтобы движение не начиналось при запуске и прогреве движка. Это удобно, потому что в зимних регионах нельзя без подготовки тронуться с места или начать работу.

При покупке преобразователя  помнить надо и о параметрах двигателя. Перед выбором редуктора нужно подумать о масле, которое в него будут заливать. Оно имеет значение, потому гарантирует эффективную и бесперебойную работу.

Кроме перечисленного, на выбор преобразователя могут повлиять:

• климат. Если ТС будет использовано в северных районах, то  выбрать лучше те средства, которые не замерзают при понижении температуры. В южных областях это нецелесообразно;
• нагрузка. В случае с тяжелой почвой или целины, нагрузка на мотоблок будет повышенная. Иными словами, трение между деталями увеличится, что приведет к усилению вращательного момента. В таких условиях можно увеличить срок службы деталей, если подбирать смазочную жидкость, которая учитывает это;
• сальники. Если они будут некачественными, то протечки масла не избежать. В результате его остатки при перегревании будут кипеть, что приведет к заклиниванию компонентов.

Кроме этого,  надо покупать продукцию такого производителя, у которого есть филиалы в вашем регионе

Это важно, т.к. детали в случае износа, надо менять на аналогичные

Конструкция мотоблока

В первую очередь конструкция мотокультиватора зависит от используемого в нём типа двигателя. Он может быть как двухтактным, так и четырёхтактным, работать на бензине или дизеле. Применяющийся двигатель составляет основу устройства, поэтому когда возникает вопрос, почему при работе глохнет мотоблок или совсем не запускается, виновниками считаются именно его узлы. Кроме него, в состав мотокультиватора входят:

• трансмиссия;
• ходовая часть;
• блок управления;
• навесные элементы.

Каждая часть устройства характеризуется своей надёжностью и оказывает влияние на безупречность работы мотоблока. В большей мере это относится к трансмиссии, подверженной наибольшей нагрузки при работе. Узлы и возникающие неполадки условно можно разделить на электрические и механические. К механическим узлам относятся все элементы, участвующие в передачи кинетической энергии, а к электрическим узлам — радиоэлектронные компоненты, обеспечивающие запуск, управление и поддержание работы двигателя.

Типичные поломки и их ремонт

Самые частые поломки устройства таковы.

• Протекание масла через выходной вал. Чтобы устранить эту неполадку, нужно поменять установленные в редукторе сальники. Для их замены нужно приобрести новые, демонтировать установленные в редукторе с помощью отвертки, а затем установить новые сальники на их место. Это поможет усилить мотоблок, мощность которого снижается из-за постоянных утечек масла из редуктора.
• Если наблюдается утечка через вал переключения, то, возможно, вы залили в редуктор слишком много смазки. Поэтому достаточно будет слить излишки масла и проверить, помогло ли это в устранении неполадки. Если утечки продолжаются, поможет замена сальников.

• Обрыв цепи, что приводит либо к заклиниванию, либо к невозможности работы устройства на отдельных передачах. Для ремонта нужно заменить разорванную цепь на новую.
• Если редуктор не передает крутящий момент в любой из установленных передач – скорее всего, произошла поломка одной из шестерней. После разборки нужно найти поломанную звездочку и заменить ее на новую.
• Если не переключаются передачи, нужно проверить состояние вилки, втулки и резьбы ручки передач, а затем заменить поврежденный элемент.

Расширить возможности мотоблока поможет его модернизация путем установки полноценной коробки передач, например, от автомобиля ВАЗ, вместо редуктора.

Неисправности и ремонт редуктора

Как и любая другая техника, мотоблоки тоже могут выходить из строя. Если проблема кроется в редукторе, вам нужно его разобрать и починить. Часто поломка оказывается несущественной и вы с легкостью с ней можете справиться самостоятельно.

Для начала вам нужно тщательно очистить эту деталь от загрязнений и остатков масла, которое также нужно будет слить. Все детали нужно осмотреть и проверить на наличие повреждений. Если что-то вышло из строя, это нужно заменить. Используйте только новые элементы, которые подходят именно для вашей модели мотоблока Нева. Также не забывайте после сборки залить масло.

Некоторые распространенные поломки редуктора:

• поломалась пружина или фиксаторы. Их нужно заменить на новые и после этого настроить;
• в системе переключения сбились настройки. Вам нужно ослабить винты, включить первую передачу, закрутить винты обратно;
• через вал сочится масло. Скорее всего причина в манжете, которая износилась. Ее нужно заменить на новую. Как заменить сальники? Достаточно извлечь старые, поддев их отверткой или другим предметом, и установить новые;
• появилось заклинивание. Возможно, это из-за обрыва цепи. Ее нужно заменить на новую;
• не можете зафиксировать передачу. Причина в изношенности щетки вилки, поэтому ее нужно заменить.

Это основные и самые распространенные поломки редуктора

Очень важно — если вы не можете устранить поломку сами, то следует обратиться за помощью к профессионалам

МБ-1 мотоблок: инструкция по эксплуатации и ремонт неисправности своими руками

Спецтехника, такая, как мотоблок, очень полезна в ведении хозяйства. Благодаря тому, что мотоблоки максимально сбалансированы в плане соотношения цены, затрат и производительности, они во много выигрывают, как у тракторов, так и у прочей спецтехники.

С его помощью можно производить большое количество различных операций, которые занимают много времени и требуют большого количества сил, при использовании живой силы и простейшего инвентаря. Все сферы, где можно применить мотоблок, больше не вызывают отвращения и нежелания работать.

Фактически, весь труд сводится к управлению – нужно всего лишь присутствовать в качестве водителя.

Это касается как современной техники, так более старых моделей мотоблоков, ведь за десятки лет их конструкция, в общем, мало изменилась – уменьшился вес, возросло разнообразие моделей, применяются более совершенные материалы для изготовления.

Но каркас, размещение двигателя и способ управления остались такими же, навесное оборудование, по сути, так же осталось без изменений, разница может быть лишь внешней, в несущественных деталях.

Поэтому старые добрые мотоблоки, срок службы которых перевалил уже за тридцать лет до сих пор в строю, из года в год выполняют свою работу. Но с каждым годом они все чаще нуждаются в ремонте и замене деталей, узлов.

Ведь любая техника изнашивается и нуждается в ремонте

И этому стоит уделять большое внимание, если, например, вы осуществляете дальние поездки с груженым прицепом. Заклинившая ступица не станет большой проблемой, но неисправность более сложной части, такой, как трансмиссия, будет, мягко говоря, неприятной. .

30 31 32 33 34 35 36 37 38 39 40 .

.. 30 31 32 33 34 35 36 37 38 39 40 ..

Устройство редуктора мотоблоков Ока, Нева, Каскад (МБ-1)

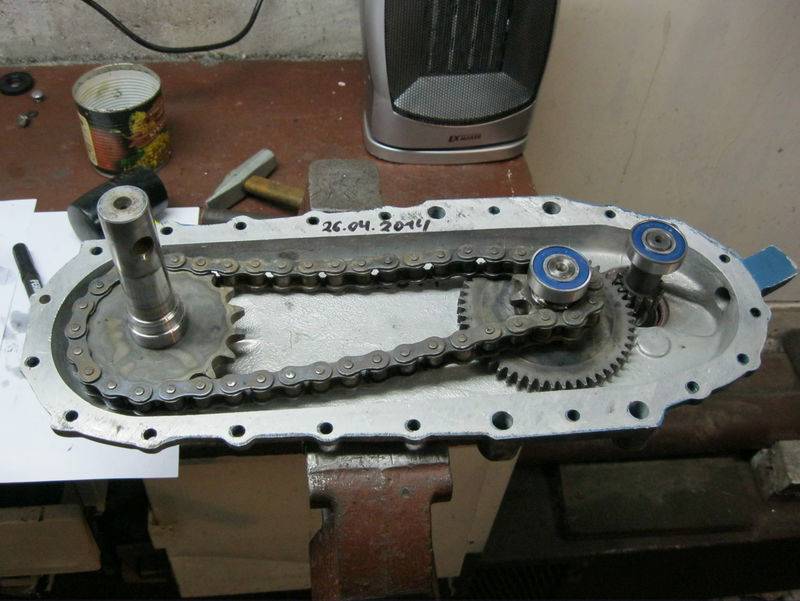

Устройство редуктора мотоблока МБ-1

Редукторы мотоблоков МБ-1 «Нева» (выпускавшихся ранее), МБ-1Д «Ока», МБ-1 «Каскад» (кроме его отдельных модификаций) имеют одинаковую конструкцию, приведенную на рис. 35.Корпус редуктора стальной, штампованный, состоит из двух половин 2 и 22, скрепленных между собой через уплотнительную прокладку 3 болтами. К каждой половине корпуса приварены угольники 8 и 23, образующие несущую раму мотоблока.

Рис. 37. Блок звездочек первый: 1 — блок звездочек первый; 2 — шайба; 3 — подшипник 942/15: 4 — втулка; 5 — палец

Рис. 40. Вал выходной: 1 — шайба; 2 — вал выходной; 3 — втулкаКрутящий момент от входного вала 21 (рис. 35) на выходной вал 16 редуктора передается либо от левой 31, либо от правой 32 звездочки входного вала. Та или иная звездочка вводится в зацепление со входным валом с помощью сухаря 8 (рис. 36), перемещаемого вдоль оси вала ручкой 1 переключения. При утопленной ручке 1 вводится в зацепление звездочка 31, включается первая (низшая) передача. При выдвинутой до конца ручке 1 включается вторая (высшая) передача.Среднее положение ручки 1 переключения нейтральное.Редукторы мотоблоков МБ-1Р «Нева». МБ-1 «Каскад» моделей 6841-01, 6841-03, 6841-05 и 69412,69412-07 отличаются конструкцией установки выходного вала. В этих редукторах выходной вал устанавливается вместо игольчатых на шариковых подшипниках, в соответствии с этим заменены тип манжет и конструкция закрывающих их крышек.

Устранение проблем с запуском

Часто ремонт двигателя мотоблока нужен из-за того, что этот мотор не заводится. Если такая проблема возникает после зимнего хранения, можно подозревать:

• засорение горючего или масла водой;
• окисление электрических контактов;
• повреждение изоляции;
• появление твердого мусора в карбюраторе.

Еще до самого первого пуска надлежит оценить, хватает ли масла в картере. При недостатке его вероятно быстрое разрушение поршневой группы. Меньше чем за секунду цилиндры покроются заусенцами.

В таком случае потребуется очень серьезный ремонт, а порой и вовсе замена поврежденных деталей. Иногда нестабильность в функционировании аппарата провоцируется оставлением смазочного состава на зиму. Если дело именно в этой причине, за первые несколько мгновений после пуска из выхлопной трубы будут валить клубы белого дыма. Сразу вслед за этим силовая установка заглохнет.

Дизельные мотоблоки тоже могут не заводиться из-за недостатка масла. Лишь немногие модели оснащены системами, защищающими от падения уровня смазки. Большинству людей придется следить за исправностью мотоблока самостоятельно. Также стоит учесть, что сбои возникают вследствие систематического применения неподходящего горючего. Если обычные рекомендации не дают особого эффекта, нужно снять свечу и посмотреть, нет ли там пятен масла.

Масло, тем более нагар, следует аккуратно вычищать. Затем свечу обязательно сушат. Подсушить требуется и цилиндр. В качестве «сушки» применяют очень простой прием: неоднократное резкое вытаскивание стартерного троса. Часто возникает вопрос: что делать, если мотоблок не заводится, при этом дымит черным дымом.

Обычно такое проявление показывает, что двигатель переполнился бензином. Также стоит опасаться повреждения поршневой группы. Если оба предположения оказались неверны, надо обращаться в сервисный центр. Дальнейшие попытки устранить неполадки самостоятельно могут привести к усугублению поломки.

Бороться с такой проблемой можно, если:

• вылить прежнее топливо;
• основательно отмыть бензиновый или дизельный бак;
• очистить фильтр для воздуха;
• вычистить топливный шланг и жиклеры струей сжатого воздуха;
• добавить свежее горючее;
• после открытия топливопровода обдуть канал, расположенный в крышке бензобака.

Если засорение смазки топливом происходит постоянно, надо посмотреть иглу карбюратора. Вполне вероятно, что как раз этот узел стал слабым местом. Стоит заметить, что иногда еще мотор мотоблока стреляет в глушитель, и, быть может, даже с пламенем.

Наиболее вероятная причина – неполнота сжигания топлива. Она провоцируется:

• пропусками в зажигающей системе;
• чрезмерно насыщенной топливной смесью;
• неоправданным нагревом этой смеси.

Первостепенную важность имеет поиск даже незначительных загрязнений. Если все чисто, требуется осмотреть контакты проводов зажигания

Далее проверяют стабильность электродов, замеряют расстояния между ними при помощи особого щупа.

Виды редукторов

По своему назначению редукторы делятся на следующие типы:

1. Шестеренчатые. Шестерня в них бывает в форме цилиндра и конуса, и насаживается она на специальные валы. По своему устройству такой редуктор может работать по прямой или по угловой схеме;
2. Шестеренчато-червячный. Их применяют при вертикальном нахождении коленвала двигателя. Такая модель включает в себя червячное зубчатое колесо. Повороты выполняются под углом в 90 градусов;
3. Цепные. Используется цепь из металла, которая и поворачивает звездочки;
4. Ременные. Это аналог цепного вида, но здесь вместо цепи применяют ремень в форме клина или прямоугольника, а на смену звездочкам пришли шкивы с профильными канавками для фиксации ремня.

Разновидности

Редукторы, которыми оснащаются мотоблоки, кажутся одинаковыми только на первый взгляд. На самом деле, эти устройства можно разделить на три группы. Различия заключаются в конструктивных особенностях редукторов. Познакомимся с представителями этого семейства более подробно.

Угловой

Редукторы углового типа представляют собой элементарные конструкции, которые служат для стыковки трансмиссии с силовой установкой агрегата.

Устройство данного узла выглядит так:

1. Корпус механизма.
2. Шкив для ременной передачи с креплением.
3. Вал ротора.
4. Фланец вкупе с креплением и подшипником.
5. Шайба и фиксирующая шпонка.

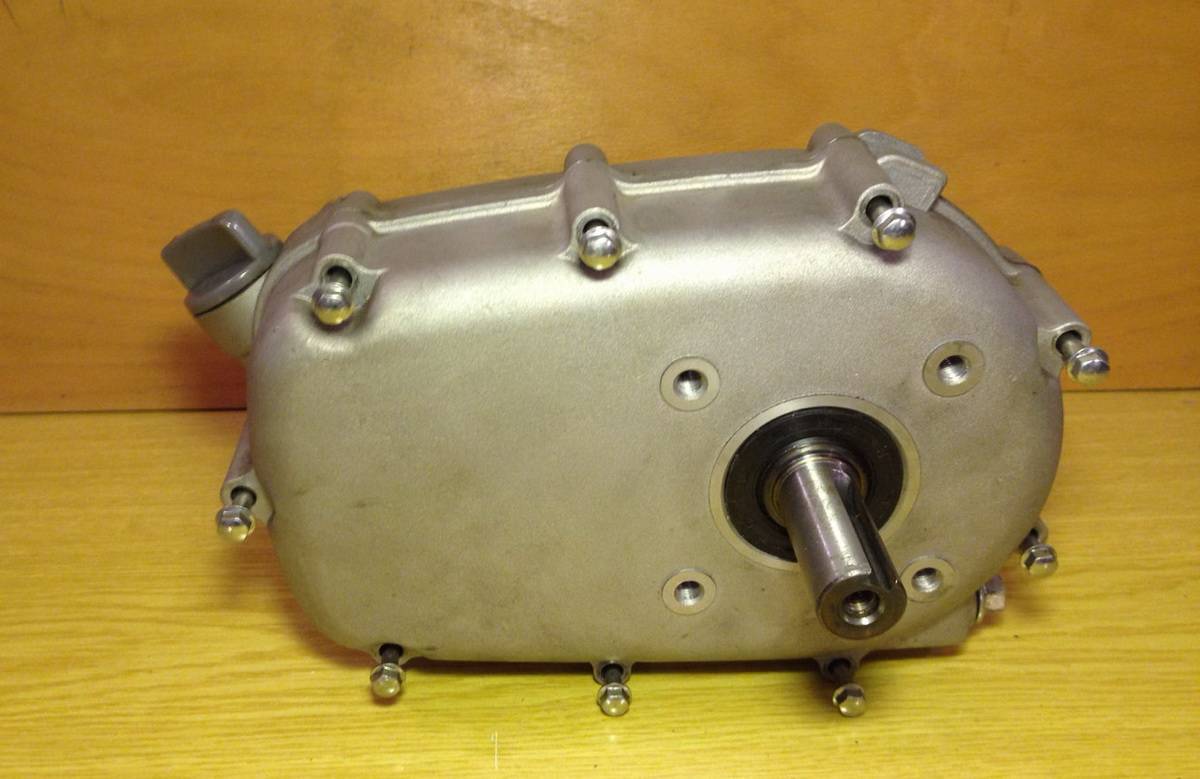

Шестеренчатый

Это более сложный механизм, воссоздать который в домашних условиях, не обладая специальными навыками и знаниями невозможно.

Шестеренчатые редукторы называют понижающими. Благодаря своим конструктивным особенностям, механизм уменьшает число оборотов двигателя, попутно увеличивая выходную мощность мотоблока.

Такие редукторы обладают большим рабочим ресурсом, поэтому подходят для выполнения различных работ, и не получают механических повреждений даже при пиковых нагрузках.

Реверсивный

В основе данного механизма лежит муфта, которая свободно перемещается между коническими шестернями.

Такие редукторы дают возможность мотоблоку двигаться задним ходом, что положительно сказывается на манёвренности техники.

Однако за это приходится расплачиваться падением производительности и максимальной скорости. Поэтому устанавливать реверсивный редуктор или нет, каждый фермер решает самостоятельно.

Редукторы, установленные на мотоблоки различных производителей, практически не имеют конструктивных отличий. Поэтому разборка узла и замена вышедших из строя деталей не вызовет затруднения.

Какое масло заливается

Многие люди интересуются – какое масло заливать в редуктор мотоблока? Чтобы ответить на данный вопрос, нужно учитывать несколько факторов, основным из которых является рекомендация производителя относительно типа масла.

В магазине также следует обратить внимание на степень вязкости масла, которая указана на упаковке. Кроме того, существуют специальные присадки – вещества, повышающие полезные свойства смазки. Масло для редуктора

Масло для редуктора

Вообще, масла могут быть самых различных видов:

• SAE. Данные виды масел очень хорошо справляются с резкими перепадами температур, поэтому их можно использовать круглогодично.
• Процесс выбора заключается в следующем: надо посмотреть на цифру, которая находится впереди буквы W – меньшее значение будет говорить о том, что масло очень хорошо приспособлено именно к низким температурам (самое маленькое – 0W). Если буква W отсутствует на маркировке, то такое масло подходит для летнего периода.
• API. В данном случае, буквы в маркировке будут говорить о типе двигателя – бензинового или дизельного. Соответственно, определенная буква будет говорить, что масло подходит для бензиновых агрегатов, а другая – для дизельных.
• Цифры будут говорить о разновидности двигателя, т.е. цифра 4 – значит масло нужно использовать для 4-тактного мотора и т.д. Значение EC – это степень сбережения энергии, т.е. чем значение выше, тем масло качественнее.
• ASEA. Наибольшая цифра в маркировке будет говорить о том, что масло может функционировать в очень сложных условиях.
• ГОСТ 17479, 1-85. Данные показатели характеризуют степень вязкости масла. Как правило, после этого параметра пишутся буквенные и цифровые значения, а их отсутствие указывает на то, что масло является универсальным.

Трансмиссионные масла для заливки в бензиновые и дизельные мотоблоки

Что касается редуктора, то для его заправки нужно использовать трансмиссионные масла. К примеру, неплохим выбором будет полусинтетическое масло ZIC 10W40, предназначенное для бензиновых и дизельных мотоблоков. Показатель API – SM/CF, ACEA – A3/B3, A3/B4, C3.

Другим достойным маслом является Super T-3 85W-90 от Газпромнефти. Его технические данные будут следующими:

• показатель API – GL-5;
• степень вязкости – 85W90;
• температурный показатель потери текучести – -280C;
• температурный показатель вспышки – 2170C;
• длина упаковки – 270 мм;
• ширина упаковки – 130 мм;
• высота упаковки – 240 мм.

Данное трансмиссионное масло также поставляется в 4-х литровой таре, стоимость которой составляет примерно 600 рублей.

Трансмиссионное масло

Это далеко не весь список масел, которые можно заливать в редуктор мотоблока. В принципе, любой человек, ознакомившийся с основными параметрами масла, может самостоятельно определить нужное для его мотоблока.

Какими бывают редукторы мотоблоков: разновидности и назначение

Одно из ключевых различий мотоблоков — их конструкция. Редукторы агрегатов также различаются по типам. На сегодняшний день используются:

1. Угловой редуктор. Это устройство соединяет силовую установку и трансмиссию. Благодаря техническим характеристикам и доступности, в продаже довольно популярен среди владельцев фермерских хозяйств. Одна из привлекательных сторон этого типа редукторов — возможность его дорабатывать, повышая производительность.
2. Понижающий редуктор. Механизм этого типа позволяет повышать нагрузку мотора и снижать его количество оборотов. Этот тип редукторов считается наиболее надежным и функциональным, поскольку изготавливается из деталей повышенной прочности и оснащается высококачественной системой охлаждения. Основная привлекательная черта устройства — его высокая производительность в любом режиме нагрузок.
3. Реверс-редуктор. Как видно из названия, этот механизм имеет функцию заднего хода. Монтируется он на главном валу. Недостатками этого типа устройств можно считать невысокую производительность и малую скорость.
4. Шестереночный редуктор. Этот тип редукторов наиболее распространен на тяжелых моделях мотоблоков. Обладает достаточно простой конструкцией и высоконадежен, однако довольно сложен в обслуживании.
5. Червячный редуктор. Этот механизм оснащен особым винтом и зубчатым червячным колесом. Все детали этого устройства отличаются повышенной прочностью, благодаря чему такие редукторы надежны и долговечны. Отличительной особенностью является пониженная угловая скорость и крутящий момент наиболее высокого типа. Особенности конструкции обеспечивают агрегату с таким редуктором при работе плавный ход и способность издавать минимум шума.

Устройство

Редуктор является важной составляющей всего механизма мотоблока. Его задача – передача крутящего момента от силовой установки к колесам. Оборудование марки «Каскад» состоит из прочного корпуса, основы для необходимых деталей, узлов

Оси и втулки соединяются с помощью специальных прокладок, болтов. Основу устройства образуют отдельные части конструкции, к ним относятся угольники, звездочки, пружины. В случае полного износа запчастей, их можно приобрести в специализированных магазинах

Оборудование марки «Каскад» состоит из прочного корпуса, основы для необходимых деталей, узлов. Оси и втулки соединяются с помощью специальных прокладок, болтов. Основу устройства образуют отдельные части конструкции, к ним относятся угольники, звездочки, пружины. В случае полного износа запчастей, их можно приобрести в специализированных магазинах.

Полная конструкция устройства состоит из следующих частей:

• крышек;
• шкивов;
• подшипников;
• рычага управления;
• вилки;
• оси переключения;
• блоков валов;
• шайб;
• комплект цепей;
• втулок входного вала;
• редукционных сальников;
• звездочек, блоков для них;
• входного вала;
• муфты, вилки сцепления;
• кронштейнов;
• левой и правой полуосей;
• пружин.

За счет простой конструкции «Каскада», разбирать и собирать редуктор самостоятельно довольно просто. Лучше всего иметь графическую схему оборудования, чтобы не упустить из виду важные детали, без которых невозможен запуск мотора.

Ремонт редуктора мотоблока Нева МБ 2 своими руками

Автомеханик, специализируется на С/Х технике

Еще не так давно возделывать свои участки при помощи средств малой механизации было проблематично. Это было связано с рядом причин: небольшой выбор и стоимость товара, бьющая по карману землевладельца. Сейчас ситуация резко изменилась. На рынке представлена продукция различных компаний из стран ближнего и дальнего зарубежья.

Причем цена сельхозтехники вполне доступная. Появились надежные и многофункциональные помощники – мотоблоки, которые быстро и качественно обрабатывают участок земли: вспашка, окучивание, посадка, покос, а также уборка мусора и снега на придомовой территории. Все эти и другие операции выполняются посредством навесного оборудования, приводимого в движение редуктором мотоблока МБ 2.

Редуктор можно отремонтировать своими руками

При выходе из строя устройства процесс исправления поломок идентичен другим конструкциям мотоблоков

Самые распространенные нарушения в работе минитракторов, на которые стоит обратить свое внимание:

• при остановке вращения коленчатого вала необходимо раскрутить редуктор и внимательно осмотреть внутренние элементы на предмет разрушения;
• если из глушителя повалил белый дым – причина в карбюраторе;
• двигатель замедляется и глохнет – необходимо дождаться остывания мотора, затем проверить уровень масла и почистить головку цилиндра и поверхность блока от загрязнений.

Элементарные правила пользования механизмом поможет избежать дорогостоящего ремонта агрегата.

Устройство редуктора

Назначение устройства – передача вращательного движения от двигателя к дополнительному навесному оборудованию. Конструкция редуктора состоит из системы переключения передач, сцепления и рычага переключения. При нажатии на рычаг включается в работу пониженная передача. Если ручку передвинуть до упора, подключится повышенная передача.

В этом видео вы узнаете о плюсах и минусах данного мотоблока:

Устройство по виду сборки

В зависимости от возможности разобрать и отремонтировать устройство, преобразователи делятся на два типа:

1. Бюджетный вариант, в котором устанавливаются недорогие одноразовые детали. При выходе из строя запчасти лучше редуктор заменить на новый.
2. Разборная конструкция, позволяющая беспрепятственно заменить вышедшую из строя запчасть. Может надежно служить несколько лет без поломок.

По типу конструкции редуктора бывают следующие:

Данный тип механизма оснащен обратным ходом мотоблока.

Ремонт и неисправности редуктора

Если в устройстве мотокультиватора присутствуют подвижные детали, значит, обязательно применяют машинное масло. Для качественной работы механизма используют только качественное средство и следят за уровнем масла. В случае необходимости проведения ремонтных работ, все этапы можно условно разделить на:

1. Сливают масло и очищают поверхность редуктора от загрязнений.
2. Разбирается корпус и осматривается каждый элемент устройства.
3. Меняются нужные детали.
4. Выполняется обратная сборка с заливкой нового смазочного материала.

Разборка редуктора мотоблока Нева МБ 2 подробно представлена в видео на нашем сайте.

Основные причины, которые могут повлечь выход из строя редуктора:

• течь масла через изношенную манжету;
• некачественное средство смазывающего материала;
• потеки на выходном валу вследствие износа кромки манжеты;
• разрыв звездочки блока;
• обрыв цепи;
• износ резьбы рычага переключения передач.

Замена масла

Уровень смазочного средства показывает необходимость в его замене. Если время пришло, то процедуру выполняют следующим образом:

1. Для начала выбирают горизонтальную площадку и ставят на нее мотоблок Нева МБ 2.
2. Находят на двигателе пробку для залива машинного масла и очищают ее и поверхность рядом от всевозможных загрязнений. Пробка, она же является щупом, должна находиться в нижней части сбоку.
3. Через отверстие заливают новое масло и проверяют уровень жидкости при помощи щупа.

Замена сальника

Если появились подтеки масла, это означает, что пора менять сальник. Работу следует сделать в кратчайшие сроки, иначе можно остаться без мотоблока, ведь движение металлических элементов внутри устройства приведет к его разрушению.

Последовательность операций такая:

1. Демонтировать навесное оборудование, установленное на выходном валу.
2. Очистить вал и редуктор от грязи и мусора.
3. Открутив болты крепления, снимают крышку.
4. Производится замена старого на новый сальник.
5. Устанавливается крышка на место и фиксируется болтами.
