Устройство и неисправности системы впрыска топлива современного мотоцикла

Виды систем впрыска дизельных ДВС

На современных дизельных двигателях применяются такие системы впрыска, как система насос-форсунки, система Сommon Rail, система с рядным или распределительным ТНВД (топливным насосом высокого давления).

ТНВД является центральным элементом любой топливной системы дизельного двигателя.

В дизелях подача горючей смеси может осуществляться как в предварительную камеру, так и напрямую в камеру сгорания (непосредственный впрыск).

На сегодняшний день предпочтение отдается системе непосредственного впрыска, которую отличает повышенный уровень шума и менее плавная работа двигателя, по сравнению с впрыском в предварительную камеру, но при этом обеспечивается гораздо более важный показатель – экономичность.

Система впрыска насос-форсунки

Подобная система применяется для подачи и впрыска топливной смеси под высоким давлением центральным устройством – насос-форсунками.

По названию можно догадаться, что ключевой особенностью данной системы является то, что в единственном устройстве (насос-форсунке) объединены сразу две функции: создание давления и впрыск.

Конструктивным недостатком данной системы является то, что насос оснащен приводом постоянного типа от распредвала двигателя (не отключаемый), который приводит к быстрому износу конструкции. Из-за этого производители все чаще делают выбор в пользу системы впрыска Сommon Rail.

Система впрыска Сommon Rail (аккумуляторный впрыск)

Это более совершенная система подачи ТС для большинства дизельных двигателей. Ее название пошло от основного конструктивного элемента – топливной рампы, общей для всех форсунок. Сommon Rail в переводе с английского как раз и означает – общая рампа.

В такой системе топливо подается к топливным форсункам от рампы, которую еще называют аккумулятором высокого давления, из-за чего у системы появилось и второе название – аккумуляторная система впрыска.

В системе Сommon Rail предусмотрено проведение трех этапов впрыска – предварительного, основного и дополнительного. Это позволяет уменьшить шум и вибрации двигателя, сделать более эффективными процесс самовоспламенения топлива, уменьшить количество вредных выбросов в атмосферу.

Для управления системами впрыска на дизелях предусмотрено наличие механических и электронных устройств. Системы на механике позволяют контролировать рабочее давление, объем и момент впрыска топлива. Электронные системы предусматривают более эффективное управление дизельными ДВС в целом.

Схема устройства системы питания дизельного ДВС

Система питания дизельного двигателя состоит из следующих базовых элементов:

1. топливный бак;
2. фильтры грубой очистки дизтоплива;
3. фильтры тонкой очистки топлива;
4. топливоподкачивающий насос;
5. топливный насос высокого давления (ТНВД);
6. инжекторные форсунки;
7. трубопровод низкого давления;
8. магистраль высокого давления;
9. воздушный фильтр;

Дополнительными элементами частично становится электронасосы, выпуск отработанных газов, сажевые фильтры, глушители и т.д. Систему питания дизельных ДВС принято делит на две группы топливной аппаратуры:

• дизельная аппаратура для повода топлива (топливоподводящая);
• дизельная аппаратура для подвода воздуха (воздухоподводящая);

Топливоподводящая аппаратура может иметь различное устройство, но сегодня наиболее распространена система разделенного типа. В такой системе топливный насос высокого давления (ТНВД) и форсунки реализованы в виде отдельных устройств. Топливо подается в дизельный двигатель по магистралям высокого и низкого давления.

Дизельное топливо хранится, фильтруется и подается к ТНВД под невысоким давлением посредством магистрали низкого давления. В магистрали высокого давления ТНВД поднимает давление в системе для осуществления подачи и впрыска строго определенного количества топлива в рабочую камеру сгорания дизельного двигателя в заданный момент.

В системе питания дизеля присутствуют сразу два насоса:

• топливоподкачивающий насос;
• топливный насос высокого давления;

Топливоподкачивающий насос обеспечивает подачу топлива из топливного бака, прокачивает горючее через фильтр грубой и тонкой очистки. Давление, которое создает топливоподкачивающий насос, позволяет осуществить подачу топлива по топливопроводу низкого давления к топливному насосу высокого давления.

ТНВД реализует подачу топлива к форсункам под высоким давлением. Подача происходит в соответствии с порядком работы цилиндров дизельного мотора. Топливный насос высокого давления имеет определенное количество одинаковых секций. Каждая из таких секций ТНВД соответствует определенному цилиндру дизельного двигателя.

Существует также система питания дизельных двигателей неразделенного типа и применяется на дизельных двухтактных двигателях. В такой системе топливный насос высокого давления и форсунка объединены в одном устройстве под названием насос-форсунка. Данные моторы работают жестко и шумно, имеют небольшой срок службы.

В конструкции их системы питания отсутствуют топливопроводы магистрали высокого давления. Указанный тип ДВС не имеет большого распространения.

Вернемся к массовой конструкции дизельного мотора. Дизельные форсунки располагаются в головке блока цилиндров (ГБЦ) дизельного двигателя. Основной их задачей становится точное распыление горючего в камере сгорания двигателя. Топливоподкачивающий насос подает к ТНВД большое количество топлива. Получившиеся избытки горючего и проникающий в систему топливоподачи воздух возвращаются в топливный бак по специальным трубопроводам, которые называются дренажными. Инжекторные дизельные форсунки бывают двух видов:

• дизельная форсунка закрытого типа;
• дизельная форсунка открытого типа;

Четырехтактные дизельные моторы преимущественно получают форсунки закрытого типа. В таких устройствах сопла форсунки, которые представляют собой отверстие, закрываются особой запорной иглой.

Получается, что внутренняя полость, расположенная внутри корпуса распылителей форсунок, сообщается с камерой сгорания только во время открытия форсунки и в момент впрыска дизельного топлива. Ключевым элементом в конструкции форсунки выступает распылитель. Распылитель получает от одного до целой группы сопловых отверстий. Именно эти отверстия и образуют факел топлива в момент впрыска. От их количества и расположения зависит форма факела, а также пропускная способность форсунки.

Распределённый впрыск топливной смеси

В таких системах количество форсунок равно числу цилиндров. Все форсунки находятся на впускном коллекторе, топливовоздушная смесь подаётся при помощи общей для всех топливной рампы. В ней происходит смешивание бензина и воздуха. Режимы работы форсунок:

1. Фазированный впрыск — самые современные системы работают именно с его использованием. Количество форсунок и цилиндров одинаковое, открытие и закрытие электроклапанов происходит в зависимости от того, какой такт проходит двигатель. Наилучшим режимом работы мотора считается такой, при котором открытие форсунки происходит непосредственно перед началом такта впуска. И двигатель работает устойчиво, и достигается высокая экономия бензина. Преимущества такой топливной системы очевидны.

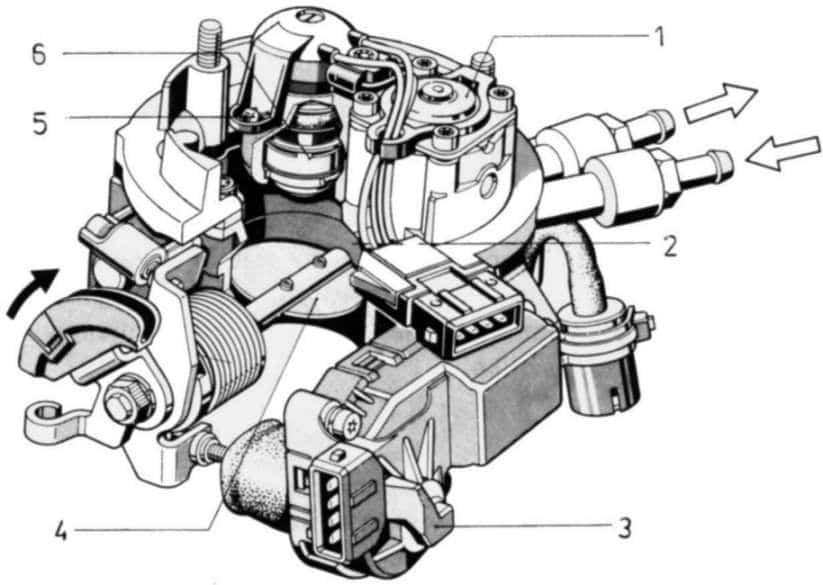

2. Одновременный впрыск топливовоздушной смеси — открытие форсунок не зависит от такта. Они все открываются одновременно, несмотря на то, что находятся на впускных коллекторах «своих» цилиндров. Это несколько модернизированный моновпрыск, несмотря на то, что форсунок несколько, управление ими происходит так, будто установлена всего одна. В общем, такие конструкции надёжны и работа их стабильна, но по характеристикам уступают более современным конструкциям.
3. Попарно-параллельный впрыск топливной смеси немного отличается от предыдущего. Главное отличие — открываются не все форсунки разом, а парами. Одна пара открывается перед впуском, вторая — перед выпуском. Именно так обычно работает впрыск. Из употребления такие системы вышли давно, но, например, если выходит из строя датчик фаз, современные инжекторы переходят в аварийный режим (попарно-параллельный впрыск происходит вместо фазированного, так как без параметров этого датчика работа невозможна).
4. Системы непосредственного впрыска топлива имеют высокую стоимость, но и надёжность у них завидная. Экономичность и мощность двигателя на высоком уровне, регулировка подачи топливовоздушной смеси максимально точная. Мотор может быстро изменить режим работы. Электромагнитные форсунки устанавливаются в ГБЦ, смесь распыляется непосредственно в камеру сгорания цилиндра (отсюда и название системы).

В конструкции отсутствует впускной коллектор и клапан. Реализация конструкции довольно сложная, так как в ГБЦ на каждый цилиндр есть отверстия под свечи, клапаны (2 или 4, в зависимости от типа мотора). Элементарно не хватает места для установки форсунки.

Преимущества и недостатки системы распределенной подачи ТС

Подобный тип системы топливной подачи имеет некоторые преимущества и недостатки. Наиболее значимые из них мы отдельно выделим.

• долговечность и надежность;
• высокая экономичность использования топлива;
• низкая токсичность отработанных газов бензиновых ДВС;
• низкая вероятность появления сбоев в работе системы в условиях экстремального вождения (например, при преодолении крутых спусков и подъемов, при езде в дождь или гололед).

• сложная и дорогостоящая конструкция, оснащенная чувствительной системой электронного управления;
• высокая стоимость ремонта и замены основных электронных элементов системы;
• особенность конструкции требует проведения ремонтных и профилактических работ только высококвалифицированными специалистами.

Система впрыска топлива — что это? Сколько стоит ремонт и замена бензиновых форсунок?

Система впрыска подает топливо в двигатель внутреннего сгорания и отвечает за транспортировку бензина, газа или дизельного топлива к приводному агрегату. Форсунок в современных автомобилях несколько, и каждая из них стоит до 200 евро! Нетрудно подсчитать, что замена форсунок на новые может стоить несколько тысяч злотых. Чаще всего повреждениям подвергаются дизельные автомобили, которые ездят преимущественно по городу в коротких поездках. Затем накапливаются примеси, которые сокращают срок службы форсунок, а также сажевого фильтра и турбокомпрессора. Самый современный дизельные двигатели оснащены системой впрыска Common Rail.

Параметры и преимущества работы системы

В зависимости от версии системы коммон рейл топливный насос создаёт давление в рампе топливного аккумулятора: на стадии пуска от 200 до 600 кгс/см², а в рабочем режиме от 1350 до 2500 кгс/см². Что в 2-2.5 раза больше в сравнении с обычной системой, где традиционный ТНВД максимально развивает давление от 400 до 1100 кгс/см².

Такое отличительное высокое давление позволяет получать более мелкодисперсное распыление дизельного топлива форсункой, что кратно увеличивает площадь испарения взвешенных в сжатом воздухе цилиндра двигателя капель горючего, и обеспечивает более полное сгорание с максимальным выделением энергии в рабочем цикле цилиндра.

Результатом работы системы является снижение удельного расхода топлива на 15-20 % с одновременным повышением уровня экологичности двигателя и выдаваемой мощности. Особую эффективность топливная коммон рейл показала на двигателях, с применением, в комплексе, турбонддува и промежуточного охлаждения воздуха (интеркулера).

Дополнительно полностью электронное управление впрыском и регулирование количества подаваемого топлива в цилиндры компьютерным блоком управления даёт более ровную, менее шумную работу двигателю, исключая механическую зависимость параметров и качества подачи топлива от технического секций традиционного состояния ТНВД.

Одним из немногих недостатков работы топливного оборудования коммон рейл является высокая требовательность к качеству используемого дизельного топлива, где горючее с примесями вызывают сбои в работе силовых установок.

Параметры ТНВД производства Bosch для топливных систем коммон рейл

Ремонт дизельных форсунок

Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:

1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.

2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.

3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.

4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:

• С форсунки снимают фильтры и резиновые уплотнители, чтобы под воздействием жидкости они не вышли из строя;
• Организуют герметичное соединение баллона с жидкостью и форсунок через силиконовую трубку;
• Подводят электропитание от аккумулятора с помощью пары проводов;
• К разрыву одного провода подводят кнопку для размыкания цепи, второй провод оставляют целым;
• При нажатии кнопки происходит впрыск, который продолжается до момента равномерного распыления струй жидкости.

Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.

Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.

Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.

Особенности топливного оборудования

Автомобиль всегда являлся объектом внимания защитников экологии. Отработанные газы выпускаются непосредственно в атмосферу, что чревато ее загрязнением. Диагностика топливной системы показала, что количество выбросов при неверном смесеобразовании увеличивается в разы. По этой простой причине было принято решение устанавливать каталитический нейтрализатор. Однако это устройство показывало хорошие результаты только при качественной эмульсии, а в случае каких-либо отклонений его эффективность значительно падала. Было принято решение заменить карбюратор на более точную систему впрыска, которой являлся инжектор. Первые варианты включали в себя большое количество механических составляющих и, согласно исследованиям, такая система становилась все хуже по мере эксплуатации ТС. Это было вполне закономерно, так как важные узлы и рабочие органы загрязнялись и выходили из строя.

Программист, подающий электромагнитный клапан инжектора с мощностью, активирует распылитель. После отсоединения блока питания впрыск завершен. Доза впрыскиваемого топлива пропорциональна до активации электромагнитного клапана; тем не менее, он не зависит от частоты вращения двигателя или инъекционного насоса.

Схема работы инжектора

Это влияет на снижение расхода топлива, обеспечивает более тихую работу двигателя и более низкое содержание опасных веществ в выхлопных газах. Их основным преимуществом является короткое время переключения, прибл. 0, 1 мс. Это ок. в десять раз быстрее, чем с соленоидными форсунками. В результате, начало инъекции может быть свободно скорректировано, а также объем дозы топлива, и может выполняться многофазная инъекция. Инерция соленоидных инжекторов позволила сделать одну начальную инъекцию, чтобы отключить шум горения.

Для того чтобы система впрыска смогла сама себя корректировать, был создан электронный блок управления (ЭБУ). Наряду с вмонтированным лямба-зондом, который расположен перед каталитическим нейтрализатором, это давало хорошие показатели. Можно с уверенностью говорить о том, что цены на топливо сегодня довольно высокие, а инжектор хорош как раз тем, что позволяет экономить бензин или дизель. Помимо этого есть следующие плюсы:

Группа пьезоэлектрических элементов используется в качестве элемента, управляющего работой инжектора. Благодаря такой быстрой активации интервалы между инъекциями могут быть сокращены, что облегчает оптимизацию работы двигателя. Количество топлива, включая небольшую дозу первоначальной инъекции, измеряется очень точно, что отражается на снижении расхода топлива. Прежде чем бензин может гореть в поршневом двигателе, его необходимо испарить и смешать с кислородом в нужных количествах. Этот процесс осуществляется либо карбюратором, либо системой впрыска высокого давления.

1. Увеличение эксплуатационных характеристик мотора. В частности увеличенная мощность на 5-10%.
2. Улучшение динамических показателей транспортного средства. Инжектор более чувствителен к изменению нагрузок и сам корректирует состав эмульсии.
3. Оптимальная топливно-воздушная смесь уменьшает количество и токсичность отработанных газов.
4. Инжекторная система легко запускается независимо от погодных условий, что является существенным достоинством перед карбюраторными двигателями.

«Мокрый» и «сухой» картер

В четырехтактных двигателях используют три способа подачи масла:

• самотек;

• разбрызгивание;

• подача под давлением.

Причем большинство трущихся пар смазываются под давлением от масляного насоса. Но есть и те, которые смазываются масляным туманом, образующимся вследствие разбрызгивания кривошипно-шатунного механизма, а также детали, к которым масло стекается по каналам и желобам. При этом поддон картера служит резервуаром. Его называют в этом случае «мокрым».

В других мотоциклах предусмотрена система «сухого» картера, где одной секцией масло откачивается в бак, а другой подается под давлением к местам трения.

В духтактниках смазка происходит маслом, которое находится в парах топлива. Его смешивают с бензином предварительно, или во впускном патрубке оно подается насосом-дозатором. Этот последний вид получил название «система раздельной смазки». Он особенно распространен на зарубежных моторах. В России система входит в двигатель мотоцикла «Иж Планета 5» и «ЗиД 200 Курьер».

Увеличение мощности двигателя

 Современные системы впрыска позволяют поднять давление распыления до 2000 Вар. Выше создать давление не получается из за конструктивных особенностей двигателя внутреннего сгорания.  То есть двигатель может не справиться с возникающим давлением и разрушится

Увеличение объёма воздуха в камере сгорания

Мощность двигателя можно повысить за счет увеличения объема воздуха поступающего в камеру сгорания. Так как воздух содержит кислород. И чем его больше тем интенсивнее происходит сгорание топлива.  Цилиндр имеет рабочий объём, который изменить нельзя. Но можно в этот объём разместить большее количество воздуха. Если предварительно его сжать.

 Происходит это с помощью турбокрмпрессора.  Он создаёт избыточное давление поступающего в цилиндр воздуха. В результате его попадет большее количество. Если бы поршень закачивал воздух самостоятельно. Но в результате попадания воздуха в турбокомпрессор он нагревается от температуры турбины и от создаваемого им сжатия.  Требуется его охлаждение.

При охлаждении движение молекул замедляется. В результате чего они начинают занимать меньший  объём в пространстве. Технически  охлаждение  воздуха происходит  путем применения радиатора.  Его называют интеркулер. В интеркулере воздух охлаждается встречным потоком воздуха. При движении автомобиля. Сжатый воздух дополнительно охлаждается и подаётся в цилиндры. Но применение интеркулера возможно  только при наличии турбокомпрессора. Потому что если применять его отдельно, он затруднит поступление воздуха в цилиндры. И повышения мощности не произойдет.

Топливо попавшее в цилиндр должно сгореть полностью. От этого зависит эффективная работа двигателя. Безусловно дополнительная порция воздуха помогает это сделать. Но не решает проблемы в целом. Двигатель работает в разных режимах. При увеличении оборотов. Уменьшается время на горение топлива. А не полное его сгорания снижает мощность работы. В связи с уменьшением  возникающего давления на поршень. Автомобили несут на себе разную нагрузку.  При одних и тех же оборотах двигателя требуется разное количество топлива для движения автомобиля. Поэтому постоянно разрабатываются различные системы впрыска топлива.  Которые пытаются более точно регулировать объём поступающего топлива в цилиндры. При работе на разных режимах работы двигателя.

Основные датчики

1. Датчик положения коленчатого вала (Датчик Холла). Дает блоку знать, расположение поршней в цилиндрах. Суть работы в том, что находящееся на валу мотора зубчатое колесо двигается около магнита. Его зубья искажают магнитное поле, создавая импульсы в катушке. ЭБУ считывает эти импульсы и определяет положение коленвала. Если этот датчик вышел из строя, то до СТО доехать на своей машине не получится.
2. Датчик расхода воздуха (ДРВ). Существует два вида таких датчиков, один измеряет массу другой объем вбираемого воздуха. ДМРВ производит замер и посылает в ЭБУ. В потоке есть нагревательный элемент, температура которого автоматически держится на нужном показателе. Чем тяжелее воздух, тем больший ток должен проходить через него, для поддержания оптимальной температуры. Потому ЭБУ по силе тока определяет массу всасываемого воздуха. Что касается датчика объёма (ДОРВ), то он устроен так. В потоке, где проходит забор воздуха, установлена перегородка, открывающаяся под натиском воздуха. ЭБУ определяет положение заслонки при помощи потенциометра. Во время неполадки параметры датчика не учитываются, а расчет происходит по показателям аварийной таблицы.

   ЭБУ инжектора

3. Датчик положения дроссельной заслонки. Контролирует положение дроссельной заслонки, из-за чего ЭБУ может правильно сокращать или увеличивать расход горючего.
4. Датчики кислорода (лямбда-зонд). Вычисляет количество кислорода в выхлопных газах. На его показаниях ЭБУ выявляет бедную смесь и вносит поправки.
5. Датчик температуры охлаждающей жидкости. Дает понять компьютеру, когда мотор достиг нужной рабочей температуры. В момент аварии, параметры датчика игнорируеются, температура, берется из таблицы опираясь на время работы двигателя.
6. Коллекторный датчик абсолютного давления (ДАД) Анализирует воздух и его количество во впускном коллекторе, этот показатель нужен для устанавливания количества проводимой энергии.
7. Датчик напряжения. Смотрит за напряжением бортовой сети машины. По его показаниям контроллер может набавлять или, наоборот, уменьшать холостые обороты мотора.
8. Датчик детонации. Представляет собой высокочастотный микрофон, улавливающий недопустимые звуковые вибрации в моторе. Получая аномальные звуки, контроллер производит автоматическое корректирование угла опережения.

Рекомендуем: Устройство задней подвески

Однородное смесеобразование и 2-стадийный режим

Мощностной режим (однородное смесеобразование) – идеальное решение для агрессивной езды в городских условиях, обгонов, а также движения по скоростным трассам и шоссе. В этом случае используется конический факел, он менее экономичный по сравнению с предыдущим вариантом. Впрыск осуществляется на такте впуска, а образованная эмульсия обычно имеет соотношение 14,7:1, то есть близкое к стехиометрическому. По сути, данная система автоматической подачи топлива точно такая же, как и распределительная.

Двухстадийный режим подразумевает впрыск топлива на такте сжатия, а также пуска. Основная задача – резкое повышение двигателя. Ярким примером эффективной работы такой системы является движение на малых оборотах и резкое нажатие на акселератор. В таком случае вероятность детонации значительно возрастает. По этой простой причине вместо одного этапа впрыск проходит в два.

На первом этапе впрыскивается небольшое количество горючего на такте впуска. Это позволяет несколько понизить температуру воздуха в цилиндре. Можно говорить о том, что в цилиндре будет находиться сверхбедная смесь в соотношении 60:1, следовательно, детонация невозможна как таковая. На заключительном этапе такта сжатия осуществляется впрыск струи горючего, которая доводит эмульсию до богатой в соотношении примерно 12:1. Сегодня можно говорить о том, что такая топливная система двигателя введена только для транспортных средств европейского рынка. Обусловлено это тем, что Японии не присущи большие скорости, следовательно, нет высоких нагрузок на двигатель. В Европе же большое количество скоростных шоссе и автобанов, поэтому водители привыкли ездить быстро, а это большая нагрузка на ДВС.

Принцип действия системы впрыска топлива

Воздух поступает из окружающей среды в воздушный фильтр, там он очищается от пыли и мелкого мусора. После очистки он поступает в механический воздушный расходомер. Он посредством давления поступающего воздуха осуществляет регулирование качество смеси и ее дозировку.

Далее, очищенный воздух поступает на заслонку дросселя, которая открывается посредством педали газа, акселератором. Затем во впускные каналы для разбрызгивания приготовленной смеси.

Топливо же проходит следующий путь. Из бака нагнетается насосом с давлением не менее 1,5 бар. Затем бензин поступает в аккумулятор давления, где оно сохраняется при изменении силы насоса. Потом, проходя через фильтр, поступает на дозатор, который уже отрегулирован потоком воздуха посредством корректора. А потом по отдельным каналам топливо поступает к форсункам. Дроссельная заслонка отвечает за количество топлива, поступающее в цилиндры.

Схема K-Jetronic

Весь объем воздуха, попадающий в двигатель, измеряется специальным устройством, которое называется расходомер воздуха. Он вместе с дозатором представляет собой единый функциональный блок, который называется регулятором состава топливной смеси. В нем же находится распределительный диск, называемый ротаметр. Он отклоняется под действием воздушного потока, идущего через входной патрубок. Диск имеет механическую связь посредством системы рычагов с распределительным золотником. Он, перемещаясь вверх под действием рычагов, пропускает некоторое количество бензина, которое поступает через дифференциальные клапаны в форсунки. Они уже непосредственно подают приготовленную смесь в цилиндры. Так как температура окружающей среды бывает разная, а условия работы системы постоянно меняются в зависимости от нее, то в kjetronic применяется специальное устройство, называемое регулятором управляющего давления. Для регулирования оборотов двигателя на холостом ходу используется клапан, шунтирующий дроссельную заслонку. Кроме того, для стабильного запуска мотора применяется дополнительная форсунка, которая управляется дополнительным термореле. Продолжительность ее открытого состояния зависит от температуры двигателя. При запуске мотора топливо одновременно подается во все части системы и сходится в золотнике, на верхний торец которого действует сила, поднимающая его. Именно здесь установлен механизм, который обеспечивает это регулирование.

На автомобилях с двигателями, оснащенными трехкомпонентными каталитическими нейтрализаторами выхлопных газов, устройство впрыска оснащается рядом дополнительных устройств:

• датчик кислорода;
• устройство управления;
• тактовый клапан или переменный дроссель;
• датчик положения дроссельной заслонки.

Кроме добавления всего перечисленного, были внесены изменения в устройство регулятора качества смеси. А вся система при этом стала управляться электроникой.

Особенность системы, ее составные части

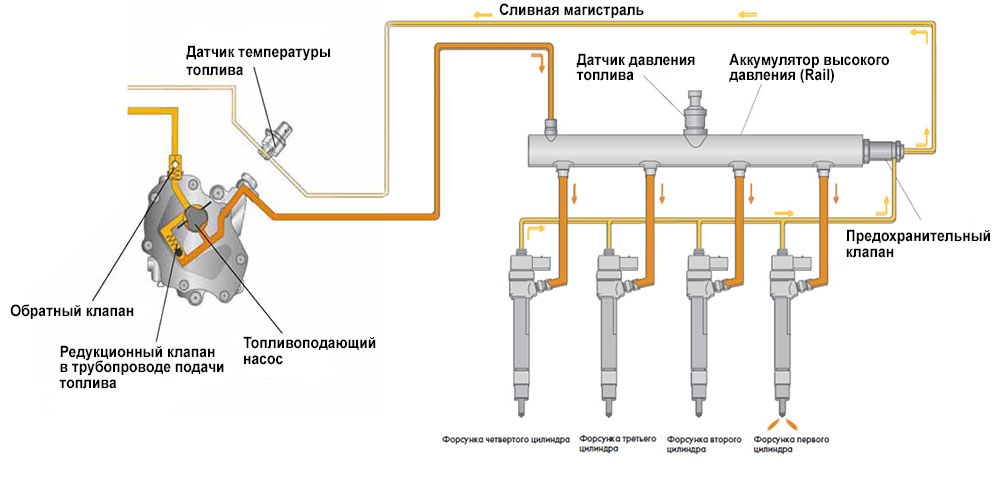

Если в целом посмотреть на устройство Common Rail, то можно обнаружить очень сильное сходство с инжекторными бензиновыми системами питания, особенно непосредственного впрыска. По сути, конструкторы просто позаимствовали все положительные качества, которыми обладает инжектор, и перенесли их на дизельную установку, но с учетом особенностей работы этого типа мотора.

Отличие дизельного двигателя от бензинового

Особенность этой системы, по отношению к классической механической, заключена в предварительном аккумулировании давления топлива перед подачей его в цилиндры. Отсюда и название – аккумуляторная топливная система.

Как и ранее на дизельных моторах, система питания делится на два контура – низкого и высокого давления. Дополнительно в конструкцию Common Rail добавили электронную часть, осуществляющей контроль и управление исполнительной частью.

Контур низкого давления

Эта составляющая конструктивно практически не изменилась. В его состав входят:

• бак,
• фильтрующие элементы (грубой и тонкой очистки);
• насос подкачки топлива;
• топливные трубопроводы.

Контур низкого давления

Дополнительно в этот контур включены еще некоторые детали – охладитель и подогреватель топлива, а также отсекатель. Об этих составных частях – ниже.

Контур высокого давления

А вот этот контур конструктивно значительно изменился, поскольку в него добавились новые составные элементы. Устройство этой части включает в себя:

• ТНВД;
• магистраль высокого давления;
• центральный магистральный трубопровод (рампа);
• форсунки;
• датчик и клапан регулировки давления.

Контур высокого давления

Суть этой конструкции заключена в том, что насос высокого давления качает топливо не к каждой форсунке по отдельности, как это было в механической системе, а закачивает его в магистральный трубопровод (рампу). А уже из нее оно подается на форсунки.

Использование в конструкции рампы позволяет поддерживать давление дизтоплива перед подачей в требуемом значении, при этом обороты мотора не оказывают на него никакого влияния. Это свою очередь оказывает положительное влияние на процесс подачи топлива при разных режимах функционирования мотора.

Основными рабочими элементами в этом контуре, как и раннее, являются ТНВД и форсунки.

Насос имеет механический привод, а количество плунжерных пар, создающих давление, может варьироваться от 1 до 3. Примечательно, что в таком насосе, поскольку нет надобности качать для каждой форсунки, на некоторых режимах плунжерные пары могут отключаться.

А вот форсунки конструктивно изменились. В Common Rail применяются электрогидравлические форсунки, оснащенные электромагнитными или пьезоэлектрическими клапанами управления. Применение их позволило обеспечить многократный впрыск, повышающий эффективность работы силовой установки.

Электронная составляющая

Что касается электронной части, то она практически полностью идентична используемой на инжекторных моторах. То есть, состоит она из электронного блока управления и ряда датчиков:

• давления в магистральном трубопроводе;
• скорости вращения коленвала;
• положения акселератора (педали газа);
• расхода воздуха;
• лямбда-зонда;
• температуры дизтоплива и воздуха.

На некоторых моторах применяется еще ряд других датчиков. Назначение электронной части идентично бензиновому мотору. Датчики передают информацию о работе систем и механизмов силовой установки и ряд других параметров. Поступающие данные блок сравнивает с табличными, занесенными в память, и на основе этого подает импульс на срабатывание форсунок.

Форсунки

При помощи этих устройств производится подача топливовоздушной смеси в камеры сгорания всех цилиндров. Что же это за механизмы? Если вы знаете сносно конструкцию карбюраторов, то вспомните про электромагнитный клапан. Вот именно у него конструкция очень похожа на ту, которую вы можете видеть у форсунок. У них имеется обмотка, на которую подается постоянное напряжение. Игольчатый клапан при подаче напряжения открывает путь для прохождения топлива. Вся эта смесь под давлением распыляется в камеры сгорания

Обратите внимание, что форсунки должны распылять топливо таким образом, чтобы оно заполняло как можно больше камеру сгорания. Прост в понимании принцип работы форсунки инжектора, с ее помощью производится распыление

Топливовоздушная смесь в этот момент похожа на туман, в определенном объеме воздуха бензин находится во взвешенном состоянии. Следовательно, воспламенение происходит намного быстрее и лучше, нежели в случае с карбюраторной системой.
