Как «зажигать» на «Буране»

Причины неисправности зажигания: пропала искра

Если на снегоходе «Буран» пропала искра совсем, возможная причина может быть найдена проще, чем в том случае, когда искра слабая. В большинстве случаев проблему можно устранить заменой катушек, мадино, других частей, сгоревших или вышедших из строя. В некоторых неисправностях виновны могут быть неисправные или окислившиеся контакты, провода или кнопки. Поиск причины, почему на снегоходе «Буран» слабая искра, займёт больше времени.

Для работы потребуется любой мультиметр. Последовательность действий в ситуации, когда на снегоходе «Буран» нет искры на свечах, следующая:

1. Проверить, не западает ли кнопка глушения или механизм экстренной остановки;
2. Проверить сопротивление между красным и чёрным проводом основания. Оно должно быть не менее 400 МОм.
3. Проверить сопротивление между зелёным проводом датчика и проводом массы. Оно должно быть около 5 Ом.
4. Проверяют свечи, при необходимости — меняют. Свечи на «Буране» довольно редко выходят из строя.
5. Проверить контакты проводов зажигания, идущие от коммутатора на катушку, свечных проводов. При наличии окисла, нагара проблема может быть решена зачисткой контактов и повторным подключением.
6. Проверить сопротивление на каждом проводе зажигания, свечном проводе. Оно должно быть около нуля. В случае несоответствия меняют провод.
7. Если это не помогло — можно попробовать заменить коммутатор и бобину;
8. Если и это не работает — пробуют замену магдино.

Всё это касается проверки бесконтактного зажигания, когда нет искры на снегоходе «Буран». Если искра слабая, пробуют проверять контакты проводов, свеч, но здесь поиск может быть привязан к конкретной марке катушек и других частей. Поэтому в данном случае рекомендуется обратиться к специалисту-автоэлектрику.

Двигатель

Натяжение ремня осуществляется за счет перестановки регулировочных колец 25, находящихся между полушкивами, за наружную сторону заднего полушкива. При эксплуатации двигателя необходимо периодически проверять натяжение вентиляторного ремня. Под усилием 5±0,5 кгс ремень должен прогибаться на 8…9 мм. Слабое натяжение вызывает пробуксовку ремня при высоких оборотах двигателя и его разрушение от нагревания. Сильное натяжение выводит из строя подшипники ведомого узла вентилятора.

Попадание смазки на ремень не допускается.

Ручной стартер

Ручной стартер 26 расположен на фланце корпуса вентилятора с правой стороны двигателя. В корпусе стартера детали установлены на оси в следующем порядке: возвратная спиральная пружина, крышка, шкив с кулачком и шнуром, намотанным в канавку шкива, водило, шайба, пружина и кольцо, фиксирующее детали на оси. Внутренним концом спиральная пружина зацеплена за прорезь шкива, наружным –за прорезь корпуса пружины. Если смотреть с внутренней стороны корпуса стартера, навивка спиральной пружины должна быть направлена по часовой стрелке, навивка шнура – против часовой стрелки. Конец шнура выведен через отверстие корпуса стартера и закреплен в рукоятке стартера.

Система выпуска

Система выпуска предназначена для отвода отработавших газов из цилиндров двигателя в атмосферу и уменьшения шума выпуска.

На снегоходах с однокарбюраторным двигателем система выпуска включает в себя глушитель и соединительный патрубок, через который глушитель соединен с выпускным патрубком цилиндров. К корпусу снегохода и соединительному патрубку глушитель крепится пружинами. Соединительный патрубок крепится к выпускному патрубку цилиндров также с помощью пружин.

На снегоходах с двухкарбюраторным двигателем система выпуска включает в себя глушитель, который пружинами крепится непосредственно к выпускному патрубку цилиндров двигателя и к корпусу снегохода.

Подвеска двигателя

Основание с двигателем крепится на раме снегохода в четырех точках на амортизаторах. К левой задней опоре основания двигателя крепится скоба регулируемого упора.

Двигатель к основанию крепится с помощью шпилек, ввернутых в приливы нижней половины картера. На каждую шпильку между двигателем и основанием установлена стальная втулка. Момент затяжки гаек крепления двигателя к основанию 2,7…3,0 кгс-м.

Для регулировки расстояния между шкивами вариатора и обеспечения параллельности осей шкивов, которая производится перемещением основания с двигателем, в основании выполнены пазы. Между передними амортизаторами и основанием установлены регулировочные шайбы, предназначенные для устранения перекоса осей шкивов вариатора. После регулировки гайки крепления основания затягиваются с моментом 2,7…3,0 кгс-м. В процессе эксплуатации затяжка гаек должна периодически проверяться, так как смещение основания с двигателем приводит к быстрому выходу из строя вариаторного ремня.

Моменты затяжки резьбовых соединений двигателя

МОДЕЛЬ МАШИНЫ	«ТАЙГА» СТ-500Д
Тип двигателя	РМЗ-500
А	В
Н-м (кг/см) Холодный двигатель	Крепежный винт основания магдино	М5	5 (0,5)
Гайки или болты выпускного коллектора	М8	22 (2,2)
Гайка маховика магдино	М16	70(7)
М22	105(10,5)
Винты картера, шкива вентилятора	М8	22 (2,2)
Гайки или винты основания двигателя	М10	39 (3,9)
Гайки головки цилиндра	М8	22 (2,2)
Гайки или винты цилиндра	М8	22 (2,2)
Мб	9…10 (0,9…1,0)
Гайка вентиляторного вала	М16	45…50 (4,5…5,0)

А – двигатель с одним карбюратором; В – двигатель с двумя карбюраторами

Устройство карбюратора Микуни на буране

Карбюратор Микуни представляет собой однокамерный механизм с центральным расположением поплавковой камеры. В конструкции этого узла используется цилиндрический дроссель вертикального хода. Для крепления карбюратора нет необходимости использовать сложные инструменты и дорогие приспособления.

Этот карбюратор тем и хорош, что крепится непосредственно к патрубку двигателя двумя болтами М6. Регулировать зазоры не надо, крепление жесткое, классическое, через две прямоугольные прокладки, изготовленные из бензостойкой резины. Сечение прокладочного материала – 1 мм, прокладки наклеиваются на прямоугольные патрубки в специальные пазы для крепления к двигателю.

Между двигателем и карбюратором устанавливается диффузор и резиновый переходник. Забор топлива от фильтра-отстойника и бензонасоса осуществляется через эластичный резиновый шланг сечением 10 мм на приемный штуцер карбюратора. Рядом с ним тонкой прозрачной трубкой ПВХ подсоединяется шланг подкачки сечением 3 мм.

От ручек управления снегоходом «Буран» протянуты два тросика. Один тросик управляет подачей топлива, его называют газ, второй тросик управляет обогатителем – воздушной заслонкой. Оба тросика оснащены бобышками, которые легко вставляются в рабочие узлы крепления и управления.

Габаритные и соединительные размеры карбюратора микуни:

• расстояние между болтами М6 для крепления карбюратора – 48 мм;
• диаметр проходного отверстия для топливной смеси, поступающей в камеру сгорания – 26 мм;
• общая высота корпуса – 138 мм.

В конструкции механизма используется простая круглодроссельная заслонка. Этот узел выполнен в виде полноценного подсоса, имеющего два положения:

⇓ Первое положение – флажок опущен вниз. Топливный канал в этом положении закрыт.

⇑ Второе положение – флажок поднят вверх. Топливный канал в этом положении открыт.

Установка зажигания на «Буран»

ООО «Компания ФЛЭЙМЗ» является разработчиком, производителем и поставщиком унифицированных систем зажигания к снегоходам «БУРАН», «РЫСЬ», «ТАЙГА» и «ВАРЯГ 550» для АО «Русская механика».

факс: (495) 918-20-45

Ичалов Евгений Юрьевич тел.: 8 (985) 998-96-45

1. Магдино 26.3749
2. Коммутатор 84.3734-01 (применение других коммутаторов недопустимо)

Детали располагаются на штатных местах снегохода и двигателя. Соединения проводов показаны на схеме.

Устанавливать магдино 26.3749 надо на горизонтальые места крепления (рис. 3) так, чтобы две трети паза магдино располагались слева и одна треть справа относительно крепежного отверстия (рис. 1), то есть магдино должно быть чуть повернуто против часовой стрелки относительно центрального положения. Окончательную регулировку надо производить не по стробоскопу, а на ходу: поворачивать магдино по или против часовой стрелки на 1-2 градуса. При таком расположении магдино, угол опережения зажигания (УОЗ) будет ориентировочно равен 22-24 градуса на 4000 оборотах.

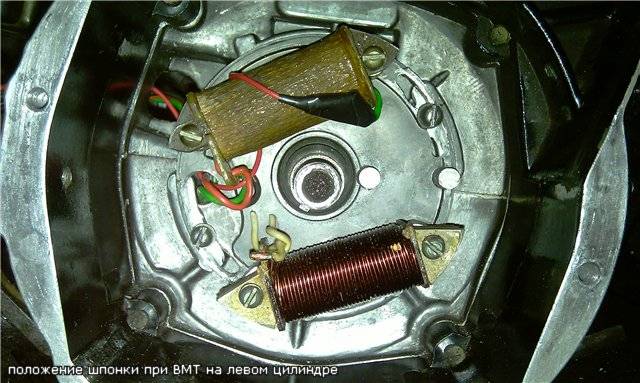

Рис. 2. Расположение магдино на двигателе

Рис. 3. Горизонтальные места крепления магдино

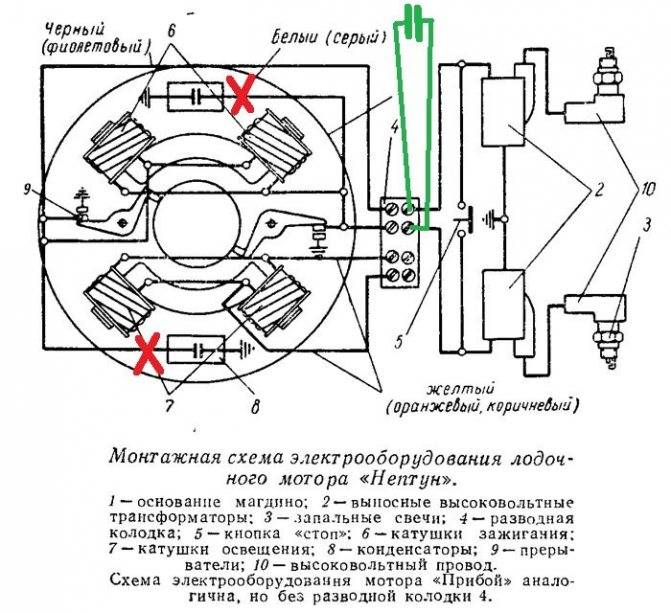

Замена контактного (кулачкового) зажигания на электронное магдино 26.3749

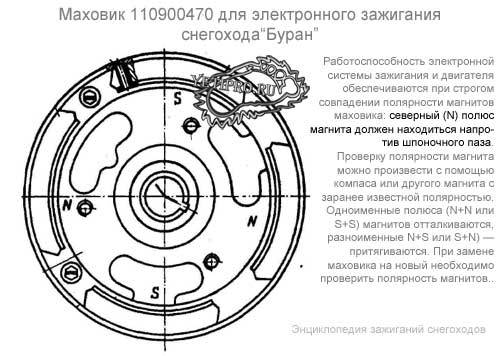

1. Маховик от контактного зажигания можно устанавливать только после демонтажа рычажка, чтобы винт крепления не испортил катушки магдино.
2. Перед установкой магдино нужно убедиться, что между полюсами маховика и сердечниками катушек магдино имеется зазор примерно 0,1 мм.
3. Установить магдино 26.3749 на картер по центру регулировочного паза, точно как на рис. 1 на горизонтальные места крепления (рис. 3), при этом немного повернуть против часовой стрелки (до конца паза против часовой стрелки выкручивать не надо — будет раннее зажигание).
4. Если двигатель завелся в обратную сторону, или не завёлся, то есть момент зажигания смещен на 90 градусов, имеется три способа устранения этой неисправности:
   • приобрести и установить новый маховик М2
   • установить магдино 26.3749 на вертикальные места крепления, при этом магдино повернуть до конца паза по часовой стрелке (без замены маховика)
   • поменять начало и конец обмоток катушки заряда (красный и черный провод в штекерной колодке) и начало и конец обмотки датчика. Для этого необходимо перекусить лепесток минусового проводника, выходящего из катушки, ни коем случае не откручивая винты крепления катушек, припаять провод (удлинить) и вывести его к зеленому проводу коммутатора 84.3734-01, а штатный провод (желтый или зеленый) магдино от обмотки датчика подключить на массу.

Компания ФЛЭЙМЗ,

СНЕГОХОД БУРАН. Настройка зажигания по стробоскопу на буране !!!! Выставление УОЗ .

9:17

Приятного просмотра!

6:2

Привет , друзья ! Все детали на двигатель пришли и мы начнем собирать . В этой части : доработаем картер под доп. смазку подшипников ( ПОМНИТЕ ЧТО: СВЕРЛИТЬ ОТВ. СО СТОРОНЫ ЗАЖИГАНИЯ НУЖНО ПО ПРИЛИВУ БОЛТА КРЕПЛЕНИЯ ЗАЖИГАНИЯ) , за пилим все ступеньки на пути хода рабочей смеси.

12:6

Представляю вам датчик температуры ЦИТД 5А , подойдет на любую технику. Всем рекомендую , т.к. ремонт двигателя после перегрева может выйти в разы дороже !

15:16

15:7

На ремонте снегоход друга , нужно заменить сальник коленвала со стороны зажигания и сделать ТО подвески к сезону.

14:39

Делюсь с вами решением проблемы: набегания гусеницы на звезды. Как выяснилось такое бывает у многих , а причина всему этому – перетянутая звезда или же звезда лопнула !

2:22

Масса каркаса 22.6кг с учетом сварных швов.

9:14

Вот и завершилась постройка саней для снегохода . Получилось все так ,как планировали – Мы результатом довольны)))

5:1

Продолжение скоро…

Схема

Стандартная система бесконтактного зажигания на ВАЗ классике состоит из нескольких модулей. Обычно в монтажный комплект входит оборудование.

Катушка зажигания под электронный модуль. Некоторые автомобилисты оставляют старый блок. Распределитель, он же трамблер. В этой части и кроется основное отличие. Два устройства схожи только внешне. Внутреннее содержимое бесконтактного и классического модуля полностью отличается. Контроллер. Этой детали вовсе нет на штатной системе. Электронный блок устанавливается на корпус автомобиля и соединяется с распределителем проводами. Контроллер Холла

Эта деталь является чрезвычайно важной для нормальной работы системы. Небольшой сенсор отвечает за считывание вращения коленчатого вала двигателя. Если деталь выходит из строя, вся система перестает работать

Если деталь выходит из строя, вся система перестает работать.

В более полных комплектах поставляются свечи зажигания и бронепровода. Под электронную систему, зазоры на свечах устанавливаются другие, либо заменяются элементы.

Установка

Поставить БСЗ на ВАЗ своими руками легко. Потребуется выполнить определенную последовательность действий.

1. Отключить питание от аккумулятора.
2. Снять крышку трамблера и проворачиванием коленчатого вала. Выставить первый цилиндр в ВМТ так, чтобы в этот момент совместился бегунок зажигания с контактом 1 рабочей камеры.
3. Снять штатную катушку зажигания и заменить ее на новую. Здесь следует соблюсти положение клемм Б и К. Это необходимо по причине того, что на модулях контакты могут быть развернуты.
4. Теперь снимаем со свечей высоковольтные провода и убираем крышку трамблера с машины.
5. Отключить сам распределитель и вынуть его с посадочного места.
6. Теперь ставим коммутатор на подходящее место. Желательно чтобы корпус устройства полностью прилегал задней стенкой к металлической поверхности. Это поспособствует лучшему охлаждению устройства. Обычно водители ставят деталь на внутреннюю часть крыла или салонную переборку. Также специалисты советуют обработать панель до голого металла.
7. Дальше ставится новый трамблер. Здесь нужно выставить метки в нулевой положение. Совместить бегунок в положение срабатывания зажигания на 1 цилиндре.
8. Добавить к крышке высоковольтные провода согласно тактам двигателя.

Подключение электронного зажигания на ВАЗ 2106

Установить устройство – пол беды. Теперь нужно его правильно настроить. Проводка нового модуля идет в комплекте и смотана в один жгут. На рисунке выше приведена схема подключения устройства к бортовой сети.

На клемму «К» подключается первый контакт коммутатора и провод тахометра, оба коричневого цвета. На вывод катушки «Б» ставятся также два проводка, от клеммы 15 катушки зажигания и 4 колодка от блока управления. Второй провод из блока выводится на массу кузова.

Как выставить электронное зажигание

Добавить новый трамблер по меткам гораздо проще, чем выполнить подобную процедуру на классике. Установка момента зажигания производится по меткам. Последовательность действий выглядит так.

1. Установить трамблер по меткам на опережение «0».
2. Попробовать запустить двигатель.
3. Далее нужно проворачивая корпус трамблера поймать момент оптимального опережения. В этом режиме двигатель работает ровно, быстро отзывается на газ, провалы отсутствуют.

Если опыта в подобном ремонте нет, рекомендуется обратиться к мастеру. Новички редко могут правильно поймать нужный момент.

Регулировка бесконтактного зажигания 2106

После выставления процедура не требуется. Модуль не имеет большого количества подвижных частей. Достаточно правильно настроить изначально и пользоваться им продолжительное время.

Процедура регулировки может понадобиться после ремонта ДВС, когда делалась настройка клапанов или карбюратора. От действий мастера прибор может сбиться, и его положение нужно будет корректировать.

Гусеницы для авто

Вездеходные гусеничные движители (аббр. ВГД) и гусеничные модули (платформы) предназначены для повышения проходимости полноприводных легковых автомобилей, внедорожников, джипов, кроссоверов, пикапов, микроавтобусов и даже грузовиков. Если установить на машину гусеницы вместо колёс, то любой заводской автомобиль просто и быстро превращается в автовездеход, способный уверенно передвигаться по глубокому снегу или неглубокому болоту, вязкой грязи или заливному лугу.

На сегодняшний день гусеницы на авто производят несколько компаний. Самые известные импортные и дорогие это – TrackNGo (Канада), Mattracks (США), Dominator Car Tracks System (США). Стоимость зарубежных траков колеблется от $9’000 до $42’000, тогда как российские аналоги, ничуть не уступающие по качеству и надёжности, стóят в несколько раз дешевле и имеют много положительных отзывов. Их покупка и эксплуатация существенно выгоднее «заморских», имеющих кстати, помимо цены, целый ряд недостатков .

В России ВГД производят две компании – это Wheeltracks и Stalker-track, и одно предприятие изготавливает гусеничные модули Егоза. Каждый производитель предлагает свою, особую конструкцию автомобильных гусениц, что обеспечивает российским автовладельцам более широкий выбор возможностей. Гусеничные блоки Вилтракс имеют классическую «треугольную» форму, Сталкер-трак выпускает «Т-образные» автогусеницы. И тем, и другим присущи свои преимущества и недостатки, но оба бренда достойны внимания.

Гусеничная платформа Егоза имеет принципиально иную конструкцию. Если ВГД устанавливаются на штатные ступицы колёс автомобиля, то в случае с платформой уже машина ставится на гусеничный ход. Автомобиль по трапам заезжает на модульную гусеничную платформу, после чего, с него снимаются колёса, машина закрепляется в специальных колодках, и затем её карданный вал и ручной тормоз соединяется с задним мостом и тормозным механизмом платформы.

Например, купив и установив гусеницы на Ниву или траки на УАЗ, вы, относительно стоимости хорошего снегохода, квадроцикла или недорогого снегоболотохода, получаете комфортабельный вездеход из собственного авто, который затем вновь и достаточно быстро «превращается» в обычный автомобиль. ВАЗ, УАЗ и ГАЗ, Тойота, Ниссан и Мицубиси, Сузуки и Субару, Рено и Джип, Ленд и Ренж Ровер на гусеничном ходу – это настоящий бездорожник, который сможет проехать там, где зачастую «садится» даже профессионально подготовленный вседорожник.

Установка гусениц на автомобиль

Как установить гусеницы на авто своими руками или автомобиль на гусеницы? Всё очень просто! Для этого вам даже не понадобится инструкция или чертежи. Достаточно будет всего раз просмотреть видео или «полистать» фото. Схема установки интуитивно понятна и конструктивно проста. Чтобы самостоятельно установить гусеничные траки на машину, вам не потребуется ни специально оборудованного гаража, ни какого-либо дополнительного оборудования и инструмента.

Время монтажа/демонтажа гусениц на автомобиль зависит от конструкции вездеходных гусеничных движителей. Как правило, весь процесс длится 40-60 минут для ВГД и около двух часов для платформы. Гусеничные блоки перевозятся либо в салоне и багажнике машины, либо в автомобильном прицепе, гусеничный модуль Егоза, при наличии у него сцепного устройства, буксируется автомобилем как обычный прицеп. Кстати, Егоза может эксплуатироваться с автомобилями, оснащёнными только задним приводом.

Купить гусеницы на внедорожник или легковой автомобиль будет интересно и выгодно тем, кто часто вынужден передвигаться по пересечённой местности, периодически выезжая на дороги с твёрдым покрытием и автострады. Такой быстрый и самостоятельный тюнинг очень заинтересует рыболовов и охотников, любителей активного отдыха и путешественников, профессионалов, чья деятельность связана с непроходимыми местами, и организаторов прокатного бизнеса, владельцев автоклубов и, конечно же, жителей отдалённых районов России.

Видео «Как установить электронное зажигание на УАЗ»

Если вы не знаете, как произвести установку электронного зажигания своими руками, то ознакомьтесь с инструкцией в ролике (видео снято каналом Auto Garage).

Бесконтактная система зажигания Уаз-31519 с двигателем УМЗ-4218 включает в себя : датчик-распределитель, транзисторный коммутатор, катушку зажигания, свечи зажигания, провода низкого и высокого напряжения, выключатель зажигания.

Датчик-распределитель 3312.3706-01.

Состоит из корпуса, крышки, валика, датчика синусоидального напряжения, центробежного и вакуумного регулятора, октан-корректора. Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения вала.

Датчик напряжения состоит из ротора и статора, ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке. В верхней части ротора на втулке установлен бегунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный вывод, присоединенный к выводу датчика. Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе. На роторе нанесена метка, на статоре стрелка, которые служат для установки начального момента искрообразования.

Частота вращения валика датчика-распределителя соответствует следующим углам опережения зажигания по валику датчика-распределителя : 50-300 = 0-2, 500 = 3.5-5.5, 750 = 9.5-11.5, 1000 = 10.5-12.5, 1500 = 14.5-16.5, 2000 и выше = 18-20 градусам.

Разрежение вакуумного регулятора, кПа (мм рт. ст) соответствует следующим значениям угла опережения зажигания по валику датчика-распределителя : 14,7 (110) = 0.2, 18,7 (140) = 6-8, 22,7 (170) = 10-12 и 26,7 (200) = 10-12 градусов.

Состоит из корпуса и платы с радиоэлементами.

Катушка зажигания Б116.

Сопротивление обмоток при температуре 25 градусов +-10 : первичной — 0,43 Ом, вторичной — 13 000-13 400 Ом. Максимально развиваемое вторичное напряжение — 30 000 Вольт. Катушка имеет вывод высокого напряжения и два вывода низкого напряжения : вывод К — для соединения с выводом выводом «+» коммутатора, немаркированный вывод — с выводом КЗ коммутатора.

Выключатель зажигания 2108-3704005-40.

С противоугонным запорным устройством, с блокировкой против повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Блокировочное устройство против повторного включения стартера не должно допускать повторного поворота ключа из положения I (зажигание) в положение II (стартер).

Как правильно натянуть и отрегулировать гусеницу на снегоходе Буран

Перед началом сезона, когда уже выпадет снег и предвидится выезд на снегоходе, необходимо проверить и отрегулировать натяжение гусеницы. Такая же процедура проводится и сразу же после покупки агрегата.

Просто поднять и проверить зазоры в этом случае недостаточно, тут все должно быть досконально выверено. Можно обратиться за помощью в сервис для снегоходов, но каждый, кто имеет такую технику, должен уметь делать это самостоятельно. Вся процедура займет приблизительно от часа до двух, в итоге вы будете уверены в своем транспорте на все сто. Процесс имеет несколько шагов, каждый из которых мы рассмотрим более подробно.

Проверить целостность пружин

Пружины балансиров должны быть целыми, для нормальной работы гусеницы и удерживания необходимого натяжения их длинные концы находятся в средних прорезях гребенок, приваренных к самой раме снегохода.

При помощи этих составляющих регулируют натяжение гусеницы у снегохода Буран в зависимости от качества снежного покрова:

снежный покров	местонахождение пружин
глубокий и рыхлый	в задних прорезях
утрамбованный, накатанная трасса	в передних прорезях

Проверить износ накладок склизов

Проверку на износ этой составляющей проводят путем полного их демонтажа. Сразу снимают заднюю подвеску, далее идут сами накладки, их необходимо поддеть отверткой и открутить болтики.

Снятые полозы кладут рядом и смотрят на предмет дефектов, это могут быть:

• погнутости;
• кривизна;
• заусеницы.

При сильных видах износа лучше заменить эти детали.

Проверить вращение катков, целостность их окружности, люфты

Поверка катков осуществляется в приподнятом состоянии снегохода. Транспортное средство необходимо завести и на маленьких оборотах осмотреть необходимые детали. Они должны вращаться одновременно и синхронно. Далее двигатель необходимо заглушить и продолжить осмотр вручную:

• тактильно выяснить имеются ли заусеницы на основе катков;
• определить их целостность;
• удостовериться в правильности формы.

Так же стоит немного подергать катки, люфт при этом должен быть минимальным, а в идеале отсутствовать вовсе.

Проверить люфты рычагов и креплений подвески, при необходимости устранить

Люфты на рычагах и в местах крепления подвески не позволят отрегулировать гусеницу нормально. Именно поэтому перед началом процедуры натягивания стоит устранить все эти недоделки.

Только при полной проверке всех вышеуказанных деталей, да еще при регулировке узла слома, можно приступать к натяжению гусеницы для безопасного передвижения. Влияние перетянутой гусеницы на поведение снегохода

Правильная регулировка гусеницы на снегоходе Буран очень важна, короткий шаг может привести к тяжелым последствиям. Тугая гусеница может стать причиной:

• тяжелого страта снегохода;
• медленного набора скорости;
• перегрева двигателя;
• интенсивного износа скизов при их наличии на агрегате.

Эти моменты в совокупности могут привести к серьезным поломкам, в итоге на замену составляющих придется потратиться основательно.
