Установка кондиционера в автомобиль – сделай сам!

Монтаж кондиционера с подвесным испарителем

Для классической модели ВАЗ 2107 оптимальным вариантом является установка подвесного охлаждения. Это позволит сохранить эстетический вид салона, так как не придется видоизменять приборную панель и конструкцию отопителя.

Дополнительный шкив

Помимо основного шкива коленвала, потребуется дополнительная деталь для привода шкива компрессора. При монтаже необходимо соблюсти соосность шкивов и связать коленчатый вал и вал компрессора передаточным ремнем.

Самостоятельно изготовить деталь не представляется возможным, поэтому обратитесь к токарю – профессионалу.

В результате должен получиться сдвоенный шкив, который заменит штатный механизм.

Установка компрессора

Компрессор крепится на кронштейн, который прикручивают к двигателю. Для установки его нужно доукомплектовать креплением с натяжным роликом, приводным ремнем и дополнительным шкивом на коленвал.

Компрессор располагается в моторном отсеке автомобиля и фиксируется на блоке цилиндров двигателя.

Порядок установки следующий:

• Компрессор устанавливают на кронштейн и фиксируют с помощью гаек;
• Затем, конструкцию примеряют, чтобы определить крепления к болтам и шпилькам на блоке цилиндра;
• В блоке цилиндров откручивают две гайки со шпилек, один болт с передней крышки мотора, и еще один болт,- сверху;
•  Затем, следует совместить крепежные отверстия и закрепить конструкцию на блоке;
• Приводной ремень одновременно надевается на ролик, шкивы коленвала и компрессора.
• Натяжение ремня проверяют при запуске. Отсутствие свиста,- показатель правильного натяжения.

Монтаж конденсатора

Конденсатор монтируется перед радиатором охлаждения на фронтальной части моторного отсека. Установка осуществляется следующим образом:

1. Демонтаж решетки радиатора.
2. Отсоединение электровентилятора от конденсатора.
3. После примерки конденсатора, следует пометить места под отверстия для прокладки коммуникационной магистрали на левом и правом ребре жесткости кузова.
4. С помощью дрели и напильника сверлят отверстия под шланги.
5. Финишная примерка конденсатора и его фиксация саморезами по металлу.
6. На передней части конденсатора крепится вентилятор радиатора.

На заключительном этапе решетка радиатора возвращается на место.

Установка ресивера

Монтаж цилиндрического корпуса не сложен. Он крепится к кронштейну (кольцо с ушком для крепления) с помощью червячных хомутов (стяжка происходит путем сжатия ремня специальным винтом). К кузову автомобиля кронштейн монтируется с помощью саморезов.

Установка подвесного испарителя

Один из вариантов размещения испарителя,- под бардачком в салоне, вместо перчаточницы. Но есть один нюанс. Охлажденный воздух подается на пассажира, который будет мерзнуть, а водитель не почувствует обдува. Выход из ситуации,- удлиннение «бороды» так, что ее край будет располагаться немного дальше от стекла. Это позволит установить испаритель по центру, чтобы охлаждался весь салон.

Алгоритм установки:

1. Полный демонтаж торпеды.
2. Установка новых узлов.

Через отверстие в перегородке между моторным отсеком и салоном прокладывают провода питания и магистральные шланги. Закрепляют ребро кронштейна испарителя и металлического ребра каркаса кузова саморезами. После монтажа (испаритель устанавливают на кронштейн), агрегат устанавливают посередине «бороды».

Прокладка магистрали

Чтобы замкнуть систему по схеме: испаритель – компрессор – шланг «испаритель –компрессор» (для забора фреона), – шланг «компрессор – конденсатор» (подача хладагента в конденсатор),- конденсатор – ресивер – шланг «конденсатор – ресивер» (подача хладагента из конденсатора к ресиверу),- ресивер – испаритель – шланг «ресивер – испаритель» (поступление фреона из ресивера в испаритель через терморегулирующий вентиль), понадобятся 4 шланга со штуцерами, гайками и резиновыми уплотнителями.

Монтаж магистрали может проводиться в любой последовательности.

Подключение кондиционера к бортовой сети

Существует несколько схем монтажа электрики для подключения охладительной системы. Наиболее распространенная схема выглядит следующим образом:

1. Подключение блока испарителя. Запитывают (+) его через реле и предохранитель от замка зажигания или прикуривателя. Масса подсоединяется к любому участку кузова.
2. По этой схеме подключается электромагнитная муфта компрессора.
3. Вентилятор конденсатора запускают без реле, но через предохранитель.

Кнопку запуска, через которую запускается система, выводят на панель управления в удобном месте.

О правильном подключении электрической системы свидетельствует щелчок электромагнитной муфты, означающий одновременное включение компрессора и вентиляторов внутри испарителя и конденсатора.

Общие правила подключения кондиционера

Схема подключения кондиционера к бортовой сети может варьироваться в зависимости от выбранной модели устройства, так что выписать единый «рецепт» подключения не представляется возможным. Уточнять детали придётся в инструкции устройства. Тем не менее можно выделить несколько правил, являющихся общими для всех кондиционеров.

1. В первую очередь всегда подключается испарительный блок. Питание на него подаётся либо с прикуривателя, либо с блока зажигания.
2. На вышеуказанном участке цепи обязательно должен быть предохранитель (а в случае с кондиционерами «Август» туда устанавливается ещё и реле, входящее в комплект устройства).
3. «Масса» кондиционера всегда подключается прямо к кузову машины.
4. Далее к сети подключается конденсатор. На этом участке предохранитель тоже обязателен.
5. После этого конденсатор и испаритель подключаются к кнопке, устанавливаемой на приборной панели. Нажав на неё, водитель должен услышать шум вентиляторов в испарителе и конденсаторе. Если вентиляторы заработали — схема собрана верно.

Радиатор + автовентилятор

Исходные материалы:

• автомобильный радиатор;
• автовентилятор на 12 В;
• рамка для вентиляторного механиза;
• корпус-фиксатор;
• крепления;
• резиновые трубки;
• набор хомутов;
• изолента;
• герметик;
• блок питания на 12 В.

Инструкция по устройству:

1. Выход для термодатчика радиатора предварительно закрыть плотной заглушкой.
2. Радиатор закрепить горизонтально к панели-фиксатору.
3. Зафиксировать автовентилятор так, чтобы поток воздуха был направлен от радиатора внутрь помещения.
4. При помощи хомутов установить резиновые шланги на радиаторные трубки.
5. Шланг для подачи холодной воды подключить к крану.
6. Отводной шланг разместить в раковине или ванной.
7. Под конструкцией разместить дренажную емкость.
8. Устранить воздушные пробки внутри радиаторе.
9. Подключить к электросети.

Устройство снижает температуру за счет подачи холодной воды. Время охлаждения помещения зависит от скорости работы автовентилятора, скорости подачи жидкости. Мощность невысокая, охладит небольшое помещение.

Описание деталей кондиционера

Наружный блок кондиционера

1. Поток воздуха обдувает кондиционер. С этой целью в системе устанавливается вентилятор.

1. За охлаждение фреона и его конденсацию отвечают конденсатор/радиатор. Воздух, продуваемый через конденсатор, нагревается.

1. В компрессоре фреон сжимается и в таком состоянии движется по холодильному контуру. Используются компрессоры следующих типов:

• спиральный (scroll);
• поршневой.

Поршневые системы более дешевые, но менее надежные. Их надежность особенно снижается, если температура наружного воздуха понижается слишком существенно.

1. В конструкциях реверсивных кондиционерах (вырабатывающих холод и тепло) присутствует четырехходовый клапан. Когда устанавливается режим обогрева, с помощью клапана направление движения фреона меняется. Тогда предназначение внутреннего и наружного блоков меняется по факту:

• внутренний блок начинает работать на обогрев;
• наружный блок осуществляет охлаждение.

1. Лишь на инверторных моделях присутствует плата управления. Если модель не инверторная, вся электроника обычно размещается во внутреннем блоке. Учитывается, что высокая влажность и значительные перепады температуры способны заметно снизить работоспособность электронных компонентов.

1. Блоки внутренний с наружным соединены медными трубами. А трубы крепятся штуцерными соединениями.

1. Перед входом компрессора присутствует фильтр фреоновой системы. Фильтр предназначается для защиты компрессора от проникновения мелких частиц (прежде всего, медной крошки). Они попадают в систему, когда конденсатор монтируется.

Но если монтаж выполнялся с нарушением технологии, в систему могло проникнуть много мусора. Тогда рассчитывать, что фильтр справится с проблемой, не стоит.

1. Клеммник предназначается для подвода электронных кабелей. Клеммники и штуцерные соединения защищены быстросъемной крышкой. Есть модели, где защитная крышка прикрывает лишь клеммник, зато штуцерные соединения остаются не прикрытыми.

Компрессорные кондиционеры от прикуривателя

Такие установки действительно полноценно работают и достойны внимания. По устройству они почти не отличаются от штатной климатической системы. Есть замкнутый круг магистралей с хладагентом и компрессор. С одной стороны выделяется тепло, с другой – холод. Конструктивно это уменьшенная копия штатного кондиционера, только компрессор работает не от двигателя, а от электропривода. Питание происходит от бортовой сети автомобиля.

Дополнительный кондиционер с компрессором на крыше

Такому устройству обязательно необходим теплоотвод. Если генерируемое тепло будет оставаться в салоне автомобиля, то теряется смысл его работы. Поэтому прибор обычно устанавливается в люке крыши. Если люка нет, то монтаж будет затруднен.

Главным недостатком такого кондиционера является высокое энергопотребление. Для него необходима сила тока 7-12А. Обычный аккумулятор легкового автомобиля не справится с такой нагрузкой. Поэтому кондиционеры на крышу устанавливают на большегрузные автомобили с мощными аккумуляторными батареями. Но даже они могут разрядиться за несколько часов работы климатического устройства.

Немного теории

На данный момент классификация кондиционеров по способу охлаждения содержит всего две большие категории:

• компрессорные системы кондиционирования;
• испарительные устройства.

Компрессорные кондиционеры работают по принципу принудительной циркуляции по закрытому герметичному контуру специального хладагента, который, попадая в нужное место, охлаждает его. Но поскольку законы физики гласят, что если в одном месте вещество (в данном случае – газ) нагревается, то в другом оно должно охлаждаться, чтобы иметь возможность работать непрерывно. Поэтому конструкция компрессорных систем кондиционирования достаточно сложна, и собственно компрессор – далеко не единственная и не самая главная их компонента.

Собрать компрессорный аккумулятор – задача сложная не только в техническом плане. Здесь нужно позаботиться и о безопасности, поскольку хладагент будет циркулировать в системе под давлением, что само по себе опасно. Так что в распоряжении домашних умельцев остаётся только второй вариант – испарительные устройства. Они намного проще конструктивно, поэтому именно принцип охлаждения за счёт испарения воды положен в основу большинства самодельных систем кондиционирования.

Устройство заводского и самодельного кондиционера

Конструкция такого бытового прибора, как кондиционер, довольно сложная. Система охлаждения воздуха действует благодаря передаче тепла из одной зоны в другую: в жаркое время года — из дома на улицу, а в зимние месяцы — из пространства за стенами квартиры внутрь неё. За циркуляцию тёплых воздушных масс отвечает особое вещество — фреон, который при необходимости закипает и переходит в газообразное состояние, приобретая низкую температуру.

Устройство аппарата сложное, ведь он состоит из двух блоков

Температуру воздуха в помещении и давление фреона, называемого хладагентом, контролирует электронный блок управления, начинающий работать после получения сигналов от специальных датчиков. Поскольку функционирование кондиционера — это сложный процесс, смастерить систему охлаждения воздушной среды самостоятельно не просто.

Самодельные кондиционеры отличаются тем, что приходят в действие в результате продувания комнатного воздуха через холодные предметы. Этим объектом могут быть куски льда или приспособления, вырабатывающие холод, которые используют для хранения продуктов в сумках во время их перевозки летом.

Тёплый воздух становится холодным, будучи пропущенным сквозь лёд

Как можно решить проблему самостоятельно?

И все же – проблема жары в салоне остается актуальной. Вентилятор – средство малоэффективное, но он все равно лучше представленных «автокондиционеров».

Действительно обеспечить прохладу может только полноценный кондиционер, использующий хладагент.

В таком случае бороться с жарой можно только путем оснащения авто штатной , что очень дорого и придется вносить изменения в конструкцию, или же приобретение авто с установленным кондиционером, что еще дороже и не у всех есть средства на это.

Но можно поступить и проще – самостоятельно изготовить «кондиционер» для автомобиля, работающий от прикуривателя.

Вариантов такого оборудования – несколько, одни из них сделать очень просто, другие чуть сложнее.

Принцип действия автомобильного кондиционера

Как уже отмечалось выше, автомобильный кондиционер принципиально мало чем отличается от своего концепта – обыкновенного бытового холодильника. Да, технический прогресс позволил существенно усовершенствовать конструкцию, благодаря использованию современных материалов значительно улучшить характеристики систем кондиционирования и снизить их стоимость. Но физические законы обмануть невозможно, и с этой точки зрения использование замкнутого контура, по которому циркулирует хладагент, оказалось практически единственным технически реализуемым способом регулировать температуру воздуха в салоне.

Чтобы заставить хладагент, в качестве которого используют разновидности фреона, циркулировать по кругу, используется компрессор – самая дорогостоящая деталь системы кондиционирования. Он также ответственен за нагревание фреона (давление и температура – взаимосвязанные физические параметры) и перевод его в газообразное состояние. Двигаясь по системе трубопроводов, хладагент попадает в конденсатор, напоминающий радиатор охлаждения автомобиля, где газ конденсируется, превращаясь в жидкость и одновременно охлаждаясь.

В осушителе жидкий фреон очищается от загрязнений и влаги и попадает в испаритель – основной блок автокондиционера. Именно в нём охлаждённый жидкий фреон отбирает тепло у потока воздуха, идущего из салона, охлаждает его и направляет на дефлекторы. Сам же хладагент движется в направлении компрессора, образуя замкнутый цикл. По такому принципу работают все кондиционеры, включая автомобильные.

Как сделать своими руками

Процесс по сборке нехитрой конструкции мобильного кондиционера можно расписать в нескольких шагах:

1. Берем пластиковую тару нерабочего холодильника или термокороба и делаем врезку кулеров в корпус будущего кондиционера.
2. В нише взятого короба прикрепляем радиатор. Можно прикрепить его с помощью герметика.
3. К нижней части короба прикрепляем трюмовый насос.
4. Один из патрубков надеваем на трубку насоса для постоянной циркуляции воды.
5. Закройте открытый короб подходящей по размеру пластиковой крышкой.
6. Далее проведите провода для подключения насоса и кулеров к сети автомобиля.
7. Последний шаг – заправка системы водой и льдом.

Т.к. за основу всего кондиционера берется термоустойчивый корпус – вода в нем будет прохладной. Дополнительно вокруг радиатора можно наложить льда. Если же при работе самодельного кондиционера Вы ощущаете снижение его эффективности – залейте в систему холодную воду и доложите льда. Возможно собранный таким образом кондиционер не будет полностью охлаждать салон, однако при жаркой погоде его обдув будет довольно ощутим.

При заглушенном моторе и долгой стоянке для недопущения разряда основного аккумулятора допускается использование портативных батарей (повербанков).

Если вариант с охладителем из портативного холодильника для Вас показался сложным – можем предложить еще более простую конструкцию для охладителя из пятилитровой бутылки. Конструкция его весьма проста, поэтому инструкция по сборке заключена всего в три шага:

1. Отрежьте в верхней части крупной бутылки окошко.
2. Поместите на дно бутылки кусок льда.
3. Прикрепите с обратной стороны (по отношению к вырезанному окошку) компьютерный кулер и подключите его к бортовой сети автомобиля.

Изначально такой способ охлаждения салона может показаться примитивным, однако это оправдывается легкостью сборки подобного охладителя.

Как итог, набор из бутылки, старого корпуса холодильного контейнера, пары компьютерных кулеров и радиатора можно в несколько действий превратить в довольно эффективный охладитель, способный облегчить пребывание в салоне автомобиля при жаркой погоде.

Лед в бутылках и напольный вентилятор

Для следующего способа понадобится обыкновенный напольный вентилятор. Без модернизации, толку от него не так много. Если конечно круглыми сутками не сидеть прямо напротив него.

По факту, он просто гоняет по комнате горячий воздух, но не охлаждает его. Однако путем нехитрых манипуляций, все можно резко изменить.

Достаточно проволокой прикрутить к нему пару бутылок со льдом. Набираете в пластиковые бутылки воду и замораживаете их в морозильнике.

Когда «охлаждающие картриджи» готовы, связываете их горловины между собой проволокой.

После чего, подвешиваете их сзади лопастей вентилятора.

Чтобы забирался именно холодный воздух с задней части, и не подсасывались посторонние теплые потоки, по окружности вентилятора приклеиваете на двухсторонний скотч самодельный кожух из картонки.

Фактически кондиционер уже готов к эксплуатации. Больше всего времени при его изготовлении у вас уйдет на заморозку льда в бутылках.

Чтобы был постоянный сменный запас, советую заранее наморозить их штук 6-8. Всего за полчаса такая установка способна «выстудить» небольшую комнату на пару тройку градусов.

Однако у такого казалось бы простого метода, много недостатков.

лед в бутылках быстро тает

Под вентилятором придется размещать тазик, а картриджи периодически менять. Поэтому на ночь такую штуку включенной точно не оставишь.

опасность замыкания

Напольный вентилятор у вас включается через переноску 220В. И рядом с проводами от нее, будет постоянно влажно и сыро. Потребуются еще и специальные переноски.

Поэтому замену растаявших бутылок на новые, рекомендуется производить только после отключения напряжения. Иначе все это дело может замкнуть и довести до пожара.

Запускаем систему

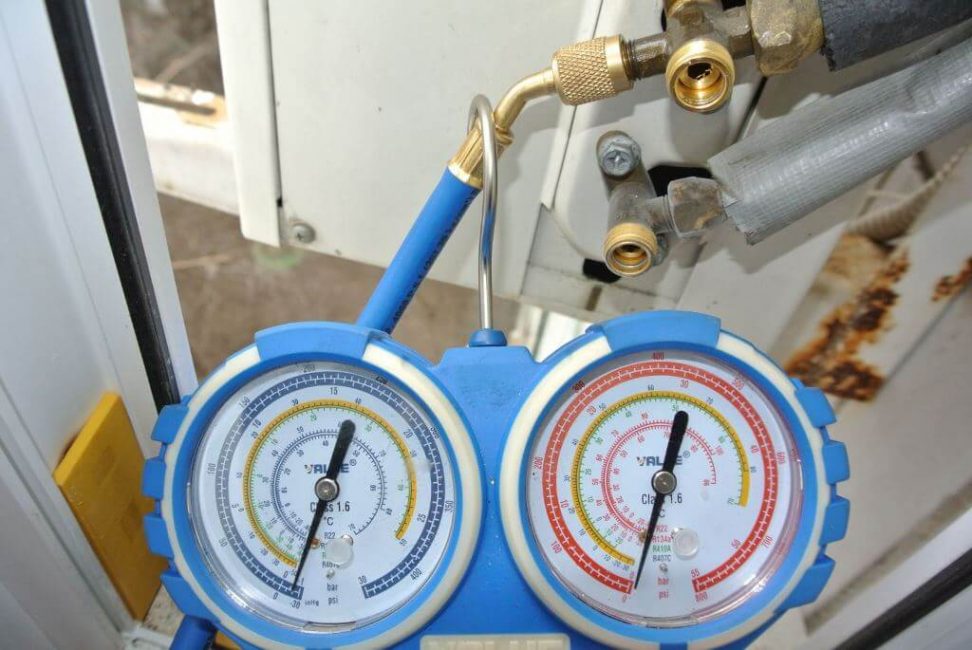

Стрелки манометра, проверка давления, заглушки

Для начала нужно запустить сплит систему. Тут нужно придерживаться рекомендаций:

• Присоединить большую трубу к порту, который находится на газовой стороне
• Средний шланг подсоедините к насосу, закройте все краны
• Включите на 20 минут. После, отключите насос, и в течение 20 минут наблюдайте за стрелкой манометра
• Если манометр поднимается до нуля, то стоит переделать вашу систему
• Включите кондиционер и проверьте его работоспособность (когда давление поднимется, открутите шланг и поставьте заглушки на края)

Какой уклон канализационной трубы должен быть в частном доме или квартире? | Описание для труб диаметром 50, 110, 160 и 200 мм

Этапы заправки кондиционера

Давайте теперь узнаем, как выполнить заправку

Обратите внимание, что кондиционеры по своему строению крайне слабо отличаются друг от друга, поэтому данная схема подойдет для всех моделей:

Найдите магистраль низкого давления (она имеет вид небольшой широкой трубы, под которой расположена более узкая труба) и откройте защитный колпачок. Наденьте на патрубок шланг от собранного заправочного устройства. Запустите двигатель (скорость должна быть порядка 1 300-1 700 оборотов в минуту)

Обратите внимание, что двигатель должен быть включенным во время всей процедуры заправки, поэтому под педаль газа рекомендуется подложить какой-нибудь твердый предмет. Запустите воздушную рециркуляцию

Переверните баллон с фреоном вверх дном. После этого постепенно открывайте краник магистрали и фреоновый вентиль (делать это нужно одновременно)

Начнется закачка фреона. Следите за показанием манометра. Уровень давления в системе должен составлять не более 275 кПа (в противном случае вы можете повредить компрессор). Когда шланг возле патрубка станет очень холодным, а в салоне появится холодный воздух (порядка 6-10 градусов), то нужно постепенно выключить двигатель и снять заправочное устройство. Процедура заправки завершена.

Установка кондиционера

Стоимость установки кондиционера высока. Растет параллельно мощности. Вопрос подробно обсуждали, как назначение загадочных букв, усеявших таблицы монтажных фирм, сегодня посмотрим, что делают рабочие, что установка кондиционера своими руками становится делом сложным, затруднительным с финансовой точки зрения. Меж моделями различных фирм разница присутствует, но несущественная. Вот почему установка кондиционера Мицубиши мало отличается от Самсунг. Понятно, корейцы сейчас продвигают инверторные тихие, долговечные двигатели, стоит прежде смотреть гарантию. Сегодня стиральные машины, холодильники снаряжают 10-летним талоном гарантийным. Долгий срок, по нашим соображениям хороший кондиционер охлаждает дольше: заплачено  больше, стоимость установки кусается.

Автомобильный кондиционер

Решим, куда установить кондиционер. Первым шагом эксперты Самсунг рекомендуют… проверить маркировку наружного, внешнего блоков, коробки на совпадение. Если ошибочно положили неправильный блок, установку кондиционера начинать нельзя. Внутренний блок крепится на специальную пластину большого размера. Однако здесь не обошлось без нюансов:

1. Напольные внутренние блоки лишены права носить название, поскольку висят. Расстояние до паркета не должно превышать 15 см. Монтажная пластина (крепление кронштейна) меняет вид, из солидного размера стальной подложки становится планкой. Крепится преимущественно верхняя грань внутреннего блока кондиционера.
2. Кассетные внутренние блоки кондиционеров популярны, благодаря возможности встраивания в навесной потолок. Нужно прочность перекрытия рассчитать, чтобы не убило сотрудников, обеспечить нужные отступы, эстетичный вид. Крепление ведется четырьмя резьбовыми штырями, загоняемых поглубже в бетон на гайки через амортизационные шайбы. Если демпферы убрать, допустить соприкосновение верхней стенки внутреннего блока кондиционера и потолка, уровень вибраций, шума возрастет, негативно сказываясь на рабочей, жилой атмосфере, попросту запрещено законами, стандартами сильно шуметь. Поднималась тема демпфирующих устройств вентиляторов, желающие проштудируют нужный раздел.

Видео “Кондиционер для авто своими руками”

Посмотрев запись, вы узнаете, с каких деталей состоит автомобильный кондиционер, как его собрать и как ухаживать за ним.

Сегодня мы поговорим про автомобильные кондиционеры, но не обычные стационарные, а мобильные на 12/24В работающие от прикуривателя.

В статье будут рассмотрены следующие вопросы:

1. Что из себя представляет автомобильные кондиционеры на 12 В и действительно ли они существуют;
2. Особенности конструкции и принцип работы;
3. Достоинства и недостатки;
4. Что предлагает рынок;
5. Критерии выбора и на что они влияют;
6. Как не купить вентилятор вместо желаемого мобильного кондиционера;
7. Можно ли сделать такое устройство своими руками.

Надеемся, что статья будет для вас полезной.

Как сделать мобильный кондиционер для автомобиля

Вариант №1.

Первый из них будет очень простым. Для его изготовления всего лишь потребуется:

• Емкость с плотно прилегающей крышкой;
• Вентилятор, работающий от сети 12В;
• Колено с пластиковой трубы.

Дальше все очень просто – в крышке проделываем два отверстия. В одно из них устанавливаем и закрепляем вентилятор, а во второе – пластиковое колено, которое будет играть роль раструба для выхода охлажденного воздуха. Получиться должна такая конструкция:

Все – «кондиционер» готов, но для охлаждения воздуха потребуется хладагент, роль которого будет выступать лед. Перед поездкой засыпаем его в емкость, накрываем крышкой и ставим в автомобиле.

Действует все так: вентилятор будет нагнетать воздух в емкость, при контакте со льдом, он будет охлаждаться и выходить в салон через раструб.

Такой «кондиционер» — очень прост в изготовлении, и финансовые затраты будут минимальными, но и эффективность его тоже не высокая, да и время действия – незначительное, пока лед не растает, и вода в емкости не нагреется. Но на пару часов хватит.

Вариант №2.

Для его изготовления потребуется:

• Переносная ;
• Вентиляторы (можно использовать большие кулера на 12В от компьютера);
• Радиатор от салонной печки;
• Насос (аквариумный или от системы омыва стекол);
• Провода;
• Силиконовые трубки;
• Штекер для подключения к прикуривателю (можно взять от автомобильной зарядки телефона).

Имея все это можно приступать к сборке:

На дне сумки-холодильника закрепляем подготовленный насос и подсоединяем к его выходу силиконовую трубку. На заборник насоса желательно поставить небольшой сеточный фильтр;
В крышке сумки прорезаем отверстие по размеру подготовленного радиатора;
С внутренней стороны в прорезь устанавливаем радиатор и закрепляем;
Снаружи размещаем вентилятор. Он может быть один или несколько (к примеру, кулеры от компьютера), соединенные в единую конструкцию

При этом важно проследить, чтобы поток воздуха, создаваемый вентиляторами, был направлен в салон, а не в сумку;
Соединяем силиконовой трубкой насос и радиатор. Второй трубопровод следует надеть на выход радиатора и опустить его на дно сумки;
Разводим проводку

Провода от насоса и вентиляторов соединяем и подключаем к подготовленному штекеру. При этом важно не попутать полярность, иначе электроприборы будут работать в обратную сторону.

В итоге должно получиться примерно такое оборудование:

Его после сборки можно немного «облагородить», сделав более презентабельную внешность.

Теперь о том, как все работает. Хладагентом в таком «кондиционере» тоже выступает лед, а также обычная вода. То есть, засыпаем на дно слой льда, а затем добавляем воду, после этого можно включать прибор в работу.

При этом насос начнет качать охлажденную воду, а установленный на заборнике фильтр не даст попасть внутрь мелким частицам льда.

Вода начнет поступать в радиатор, где и будет происходить теплообмен, при котором воздух возле радиатора будет охлажденным. Именно его и будут подавать в салон установленные вентиляторы.

После прохождения через радиатор вода будет стекать снова на дно сумки.

Поскольку у такой сумки-холодильника стенки – термоизоляционные, то лед не так быстро растает, как в первом варианте «кондиционера», то есть он сможет более длительный срок охлаждать воздух. Наличие радиатора обеспечит улучшенный теплообмен.

Дополнительно такой «кондиционер» можно оснастить устройствами, позволяющими менять скорость вращения вентиляторов, то есть сделать, чтобы было несколько режимов работы.

Подводим итоги

Несмотря ни на какие ухищрения, автокондиционер, изготовленный своими руками, может служить разве что демонстрацией вашей изобретательности и технической подкованности. Об эффективности таких устройств говорить не приходится, в противном случае миллионы отечественных автомобилей уже давно были бы переоборудованы. Встречали ли вы в своей практике такие машины? Так что если вы хотите ездить с комфортом, без имитации охлаждения воздуха в салоне самодельными устройствами, без установки классического автокондиционера компрессорного типа не обойтись.

Технический прогресс не стоит на месте, мир переходит на гибридные и электромобили, а конструкция кондиционера остаётся неизменной с середины прошлого столетия. Не стоит ожидать, что вы окажетесь умнее или удачливее сотен профессионалов, интенсивно работающие над этой проблемой. Так что все ваши усилия, направленные на усовершенствование конструкции самодельной системы кондиционирования и повышения её КПД рано или поздно будут успешно забыты, а само устройство займёт почётное место в гараже. В конце концов, охлаждающие способности обычного ящика-холодильника будут наверняка выше, чем вашей самоделки.
