Замена трапеции стеклоочистителя – чтобы дворники работали!

Инструкция по снятию и замене трапеции дворников на Приоре без кондиционера

Когда все инструменты готовы, можно приступать к самому процессу. Во-первых, отсоедините минусовую клемму на аккумуляторе. Не обязательно снимать капот на автомобиле, но если вы это сделаете, то облегчите себе работу примерно на 30-40%. Если необходимо выполнить работы без снятия капота, его лучше закрыть. Его необходимо открыть при снятии левой части капота. Чтобы снять щетку стеклоочистителя двигателя на модели Priora без кондиционера для ремонта или замены, выполните следующие действия:

Сначала снимите щетки или рычаги стеклоочистителя вместе со стеклоочистителями. Это необходимо для удаления яблока. Для этого снимите заглушки и открутите крепежные гайки с помощью ключа “на 13”.

Затем необходимо снять рычаг. Перед снятием отсоедините рычаг и только после этого снимите его.

С помощью отвертки откройте три пластиковые заглушки, под которыми находятся винты для крепления яблока.

С помощью крестовой отвертки открутите крепления яблока.
Откройте капот.
Отведите в сторону резиновое уплотнение капота.
Используя крестовую отвертку, выкрутите четыре винта, крепящие звукоизоляцию моторного отсека сверху.

И один винт внизу, который находится под бачком тормозной системы.

Ослабьте хомут шланга, идущего со стороны пассажирского салона к расширительному бачку. Отсоедините шланг от резервуара и отодвиньте его в сторону.

Удалите оболочку, потянув ее на себя.

Извлеките расширительный бачок из гнезда. Он не имеет никаких крепежных элементов. Чтобы снять его, открутите и потяните на себя.

Затем выведите шланг, ранее отсоединенный от расширительного бачка, через отверстие в звукоизоляционном барьере.
Снимите звукоизоляцию.
Чтобы снять щетку и мотор стеклоочистителя, сначала снимите платформу, на которой расположен расширительный бачок. Он крепится двумя болтами и двумя гайками. Расположение болтов со стороны капота показано на фото ниже.

Гайки, фиксирующие платформу, расположены на колесных арках со стороны колес.

Снимите платформу и отложите в сторону.

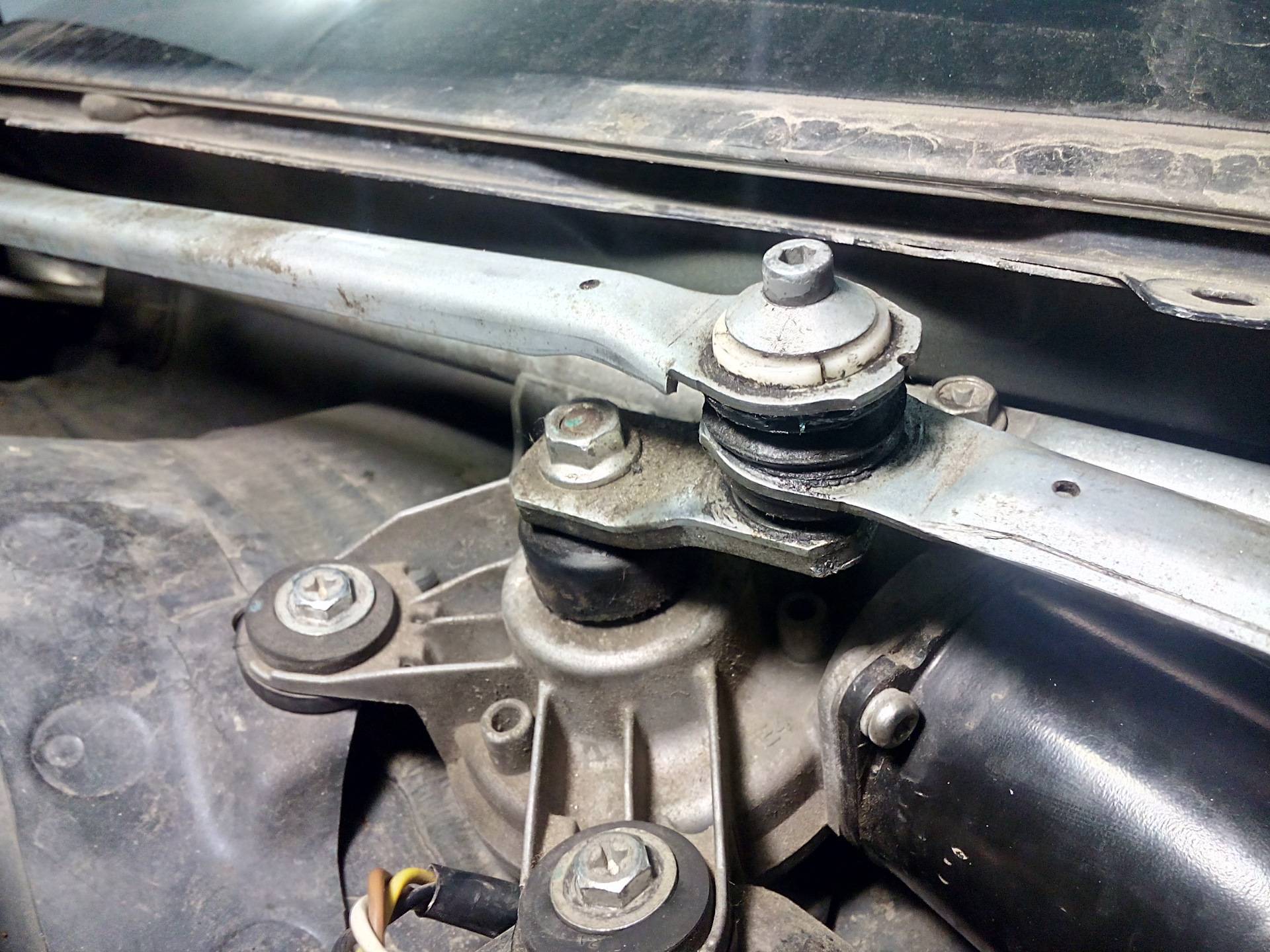

Получив доступ к щетке стеклоочистителя с мотором, можно приступать к ее снятию. Для этого открутите две гайки “10” на креплении щетки стеклоочистителя. Они расположены в месте крепления рычага стеклоочистителя (рядом со штангами). Первая гайка крепления рычага стеклоочистителя на Приоре показана ниже.

И вторая гайка на креплении трапеции ’10’ на Priora.

Двигатель крепится болтом ’10’, расположенным под ним. Его также необходимо открутить.

Снимаем трапецию и отсоединяем кабель питания двигателя. Чтобы снять его, необходимо крутить в разные стороны, дойдя до выхода из углубления

Обратите внимание, что стеклоочистители ветрового стекла не должны предварительно находиться в вертикальном положении. Это не облегчит работу по снятию щетки стеклоочистителя с мотором на Priora.

На этом демонтаж узла щетки стеклоочистителя с мотором стеклоочистителя на Priora завершен

Дальнейшие действия зависят от причины, по которой необходимо удаление. Если необходимо заменить щетку стеклоочистителя вместе с мотором в сборе, мы устанавливаем новые компоненты на место извлеченных. Если требуется ремонт двигателя или шунтирующего устройства, отсоедините эти части и действуйте соответствующим образом.

Чтобы отсоединить ручной тормоз от двигателя, открутите гайку “10” или “12” (в зависимости от модели редукторного двигателя) и три резьбовых соединения “10”.

Перед отсоединением рычага стеклоочистителя от двигателя отметьте положение рычага стеклоочистителя относительно двигателя. Для этого воспользуйтесь маркером и проведите им по месту расположения щетки стеклоочистителя (или сделайте надрезы отверткой). Это необходимо для того, чтобы не пришлось регулировать щетку стеклоочистителя после установки.

Это интересно! После установки трапеции с установленным мотором не спешите устанавливать жабо. Сначала включите стеклоочистители и дайте им поработать одним движением. Затем установите рычаги с дворниками на место и проверьте, как они работают. Если все в порядке, то можно продолжать сборку. Если имеются какие-либо эксплуатационные неисправности, например, стеклоочистители не заканчивают работу или начинают двигаться вниз, а затем вверх, их следует сначала отрегулировать. Регулировка осуществляется путем перестановки пластины, как показано стрелкой на фото выше.

На этом экспертные инструкции по снятию и замене щетки и мотора стеклоочистителя на автомобиле Priora завершены. Процесс повторной установки выполняется в порядке, обратном снятию. Ниже представлен видеоклип, подробно описывающий процесс снятия щетки и мотора стеклоочистителя на Priora без кондиционера.

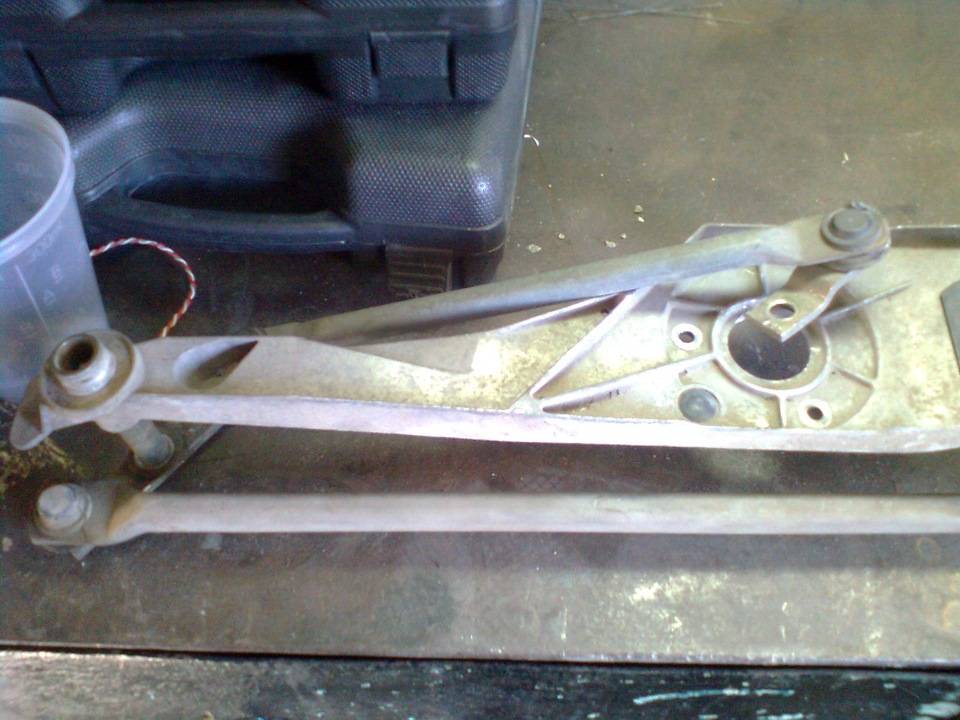

Как определить, что трапеции «кирдык»

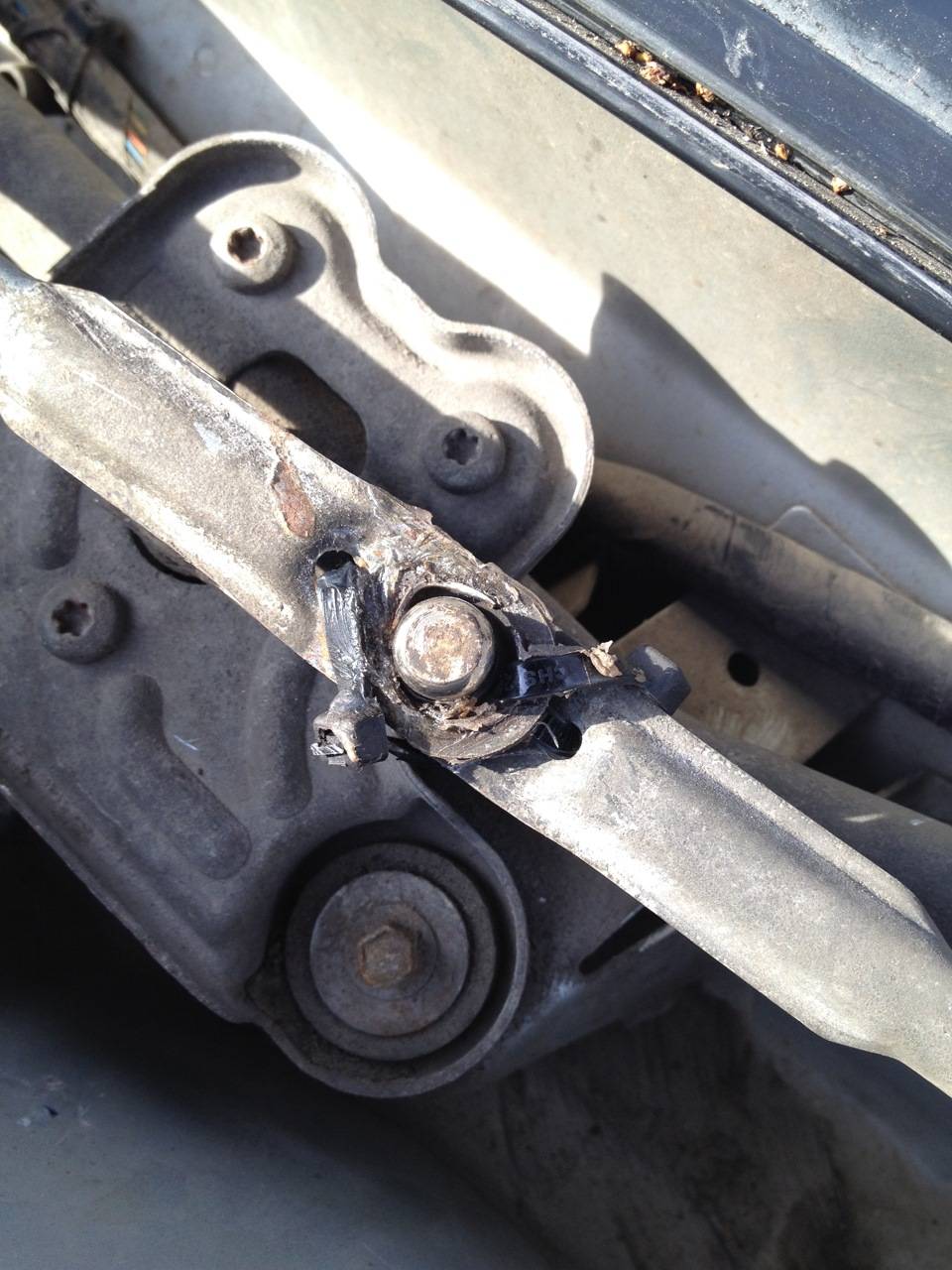

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

  1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
  2. При работе слышится непривычный шум.
  3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
  4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

https://youtube.com/watch?v=39uCQCpeF8s

Ремкомплект для ВАЗ-2110

При приобретении ремкомплекта обращаем внимание на артикул деталей. Если повреждены металлические детали, то придётся менять всю трапецию целиком

Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Замена и ремонт трапеции дворников ВАЗ 2112

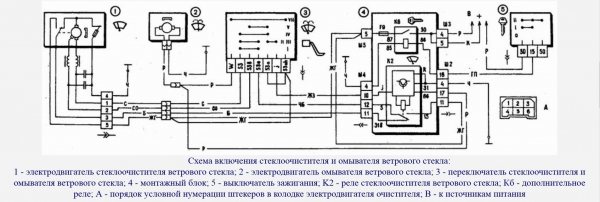

Схема дворников на ВАЗ 2112 и какие компоненты образуют цельный агрегат, именуемый стеклоочистителем.

Устройство
Характеристика
Электромотор
Он отвечает за вращение дворников с разной интенсивностью. В электродвигателе располагается редуктор, а сам мотор работает за счет подвода постоянного тока. В якоре движка находятся встроенные три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и с паузами. Хотя считается, что частот вращения щеток у ВАЗ 2112 всего две
Электрические компоненты
Это подрулевой переключатель, реле дворников, которое позволяет активировать режим движения щеток с перерывами. Плюс не забываем про выключатель. Вся электрическая система объединена в провода, идущие через биметаллический термостойкий предохранитель

Важно заметить, что оба реле и предохранитель F5 находятся в монтажном блоке, а биметаллический предохранитель и выключатель — в редукторе электродвигателя
Стеклоочистители
При этом размер дворников на ВАЗ 2112 может быть разным, о чем мы еще поговорим. Они отличаются по форме, материалу изготовления, устройству
Механический привод
Важная составляющая, которая, увы, не редко ломается на «десятке»

Альтернативные решения

Зачастую это происходит потому, что они не видят альтернатив, не знакомы с ними.

Для всех моделей ВАЗ 2110, вне зависимости от года выпуска, предусмотрена установка дворников для стороны водителя и пассажира одинакового размера — 20 дюймов. Длина щетки составляет 508 миллиметров.

Но этот размер может быть увеличен до 530 миллиметров. Больше ставить не рекомендуется, поскольку так стеклоочиститель не сможет эффективно работать, а привод просто не справится с нагрузкой. В итоге слишком длинные щетки становятся причиной появления скрипа и работы с рывками. Плюс на продолжительный срок службы механизмов дворников не рассчитывайте.

Родные стеклоочистители для «десятки» довольно неплохие. Но есть более дорогие, но и более высокоэффективные, качественные устройства.

Но как показывает практика, на лобовом стекле ВАЗ 2110, как и других моделей ВАЗ, они выглядят не очень красиво, ибо крепеж на поводок оказывается массивным. Хотя если их немного доработать, получится очень даже хороший результат.

Инструкция по снятию и замене трапеции дворников на Приоре без кондиционера

После того, как все инструменты готовы, можно приступать к непосредственному процессу. Для начала необходимо отсоединить клемму «минус» на аккумуляторе. Снимать капот на автомобиле не нужно, но если вы сделаете это, то облегчите работу примерно на 30-40%. Если работы проводятся без снятия капота, тогда его лучше закрыть. Необходимость в его открывании возникнет, когда будете снимать левую часть жабо. Чтобы снять трапецию дворников с мотором на Приоре без кондиционера с целью ее ремонта или замены, следует выполнить следующие действия:

Первоначально демонтируются поводки или рычаги вместе с дворниками. Это необходимо для того, чтобы снять жабо. Для этого извлекаются заглушки, и ключом на «13» вывинчиваются крепежные гайки.

Далее снять рычаг. Перед снятием отжать поводок, и только после этого снимать рычаг.

Отверткой поддеть три пластиковые заглушки, под которыми расположены винты крепления жабо.

Крестовой отверткой вывинчиваются крепежные элементы жабо.
Открыть капот.
Отвести в сторону резиновый уплотнитель капота.
Выкрутить крестовой отверткой четыре винта крепления шумоизоляции моторного отсека сверху.

И один винт снизу, который расположен под бачком тормозной системы.

Ослабить крепление хомута шланга, идущего из стороны салона к расширительному баку. Шланг отсоединить от бачка, и отвести в сторону.

Снимаем жабо, потянув ее на себя.

Извлечь расширительный бак из посадочного места. Он не имеет крепежных элементов. Чтобы его извлечь, необходимо развернуть и потянуть к себе.

После этого выводим через отверстие в шумоизоляции шланг, который был предварительно отсоединен от расширительного бачка.
Снять шумоизоляцию.
Чтобы произвести демонтаж трапеции дворников и моторчика, необходимо предварительно демонтировать площадку (платформу), на которой размещается расширительный бачок. Крепится она при помощи двух болтов и двух гаек. Ниже на фото показаны места расположения болтов со стороны капота.

Гайки крепления платформы расположены на колесных арках со стороны колеса.

Снять платформу, и убрать ее в сторону.
Получив доступ к трапеции дворников с двигателем, можно приступить к ее демонтажу. Для этого необходимо выкрутить две гайки на «10»крепления трапеции. Они расположены в области крепления рычагов дворников (возле штоков). Ниже показана первая гайка крепления трапеции на Приоре.

И вторая гайка на «10» крепления трапеции на Приоре.

Моторчик крепится болтом на «10», который расположен под ним. Его также необходимо выкрутить.

Извлекаем трапецию, и разъединяем фишку питания моторчика. Чтобы ее извлечь, нужно покрутить в разные стороны, добившись выхода из ниши

Важно отметить, что предварительно дворники не нужно переводить в вертикальное положение. Это не облегчит работу по демонтажу трапеции с мотором дворников на Приоре

На этом процесс демонтажа трапеции дворников в сборе с моторчиком на Приоре завершен

Дальнейшие действия зависят от причин необходимости проведения демонтажа. Если нужно заменить трапецию вместе с моторчиком, то устанавливаем новые элементы вместо извлеченных. Если нужно произвести ремонт моторчика или трапеции, тогда разъединяем эти детали, и выполняем соответствующие действия.

Чтобы разъединить трапецию от мотора, следует выкрутить гайку на «10» или «12» (зависит от модели моторедуктора), а также три болтовых соединения на «10».

Перед разъединением трапеции с мотором дворников, следует нанести отметки расположения трапеции относительно мотора. Для этого используем маркер, и с его помощью обводим расположение трапеции (или делаем насечки отверткой). Это нужно для того, чтобы после сборки не понадобилось регулировать работу дворников.

Трапеция и её функции

Плохая видимость на дороге может стать причиной аварии. При недостаточно чистом стекле водитель напрягает свое зрение и в скором времени теряет концентрацию внимания. Это может привести к трагическим последствиям. Поэтому следует тщательно следить за работоспособностью стеклоочистителей и его составных частей.

Само устройство имеет довольно несложную конструкцию и состоит из таких элементов, как мотор-редуктор, рычажки, электродвигатель, поводок, щетка, механизм червячной передачи и система управления устройством. Одной из немаловажных деталей данного приспособления является трапеция. Для каждой марки автомобиля существуют собственные фирменные трапеции. Они похожи за конструкцией и отличаются лишь размерами и способами крепления.

Работа трапеции заключается в том, что она передает вращательное движение мотор-редуктора в дворники. Немаловажным фактом является то, что трапеция следит за тем, чтобы дворники двигались синхронно и качественно очищали стекло от загрязнений. Сама по себе конструкция трапеции совмещает в себе несколько элементов, например, как моторчик, тяги, корпус и шарнир.

Соединительные детали для трапеции в основном изготовляют из специальной пластической массы – полиформальдегида. Благодаря данному веществу детали устройства не перегреваются и не протираются, что в свою очередь продлевает жизнь всего механизма. Так как в состав трапеции входят металлические элементы, их покрывают специальным гальваническим способом, в основу которого включается электролиз. Благодаря этому предотвращается коррозия металлических элементов.

Когда понадобится новая трапеция?

При малейшей поломке трапеции нарушается корректная работа дворников. Чаще всего, производится установка новой детали. Однако в некоторых случаях можно ограничиться приобретением ремкомплекта трапеции стеклоочистителя и заменой отдельных ее элементов

Итак, на что стоит обратить пристальное внимание?

Самый первый признак поломки – ослабление давления в системе, то есть дворник не справляется с потоком воды, снега. Также может возникнуть шум во время работы, затруднен обратный ход стеклоочистителя – вы видите напряжение, с которым щетка перемещается по стеклу. Кроме того, увеличивается люфт. В результате стекло недостаточно чистое, появляются разводы, это все негативно отражается на видимости, а значит, и на нашей безопасности.

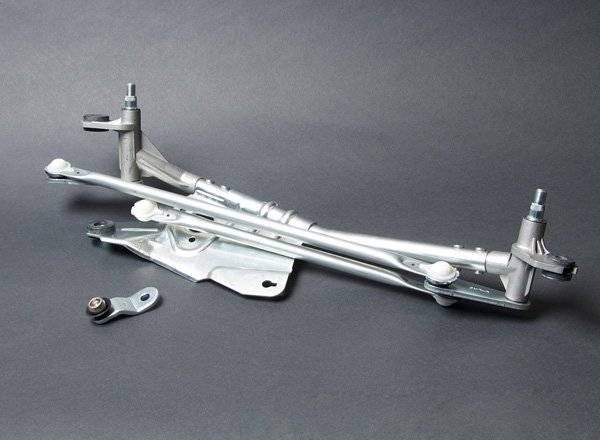

Очень важно правильно подобрать новую трапецию. Внешне они могут быть одинаковыми, при этом различаются по способу крепления

Например, автомобили ВАЗ имеют два варианта трапеции – старого и нового образца. В одном случае она фиксируется посредством 2 шпилек, во втором – 4. Кроме того, различными являются и размеры поводков стеклоочистителей, а также разъемы подключения к электромотору.

При наличии определенных знаний можно решить все эти проблемы прямо во время ремонта, срезать лишние крепежные элементы, заменить поводки, но к чему эта дополнительная работа? Да и нет гарантии, что после подобных преобразований дворники будут работать, как надо. Довольно велика вероятность появления люфта, либо щетки с трудом будут возвращаться в исходное положение. Поэтому не стоит гоняться за незначительной экономией, приобретайте «родную» качественную деталь, которая прослужит долгое время.

Замена – подробно и в деталях

Конечно, при первой же неисправности можно отправиться в сервисный центр, где специалисты за считанные минуты выполнят ремонт дворников. Однако такой вариант потребует лишних материальных затрат, а учитывая, что замена трапеции стеклоочистителя – процесс не столь трудоемкий, можно решить подобную проблему и самостоятельно. Начнем с того, как поменять весь механизм.

Сначала следует демонтировать старую деталь, кстати, этого не избежать и во время ремонта. Для этого нам понадобится ключ на 12. Откручиваем гайки, фиксирующие дворники, и снимаем их. Будьте аккуратны, так как пружина достаточно упруга, и могут возникнуть некоторые трудности с демонтажем. Чтобы облегчить процесс, предварительно отогните поводки. Далее откручиваем саморезы крестовой отверткой и вынимаем пластиковую часть. Поддев ножом, вытаскиваем заглушки и снимаем оставшиеся крепежные элементы.

Чтобы добраться непосредственно до трапеции, следует извлечь и пластиковые части кожуха. Сама же деталь крепится к электрическому мотору. Далее откручиваем гайки и винт, посредством которых к кронштейну кузова фиксируется трапеция стеклоочистителя и электродвигатель. Не забудьте обесточить разъемы питания во время такого ремонта. Демонтируем электромотор, снимаем все крепления трапеции и вытаскиваем ее.

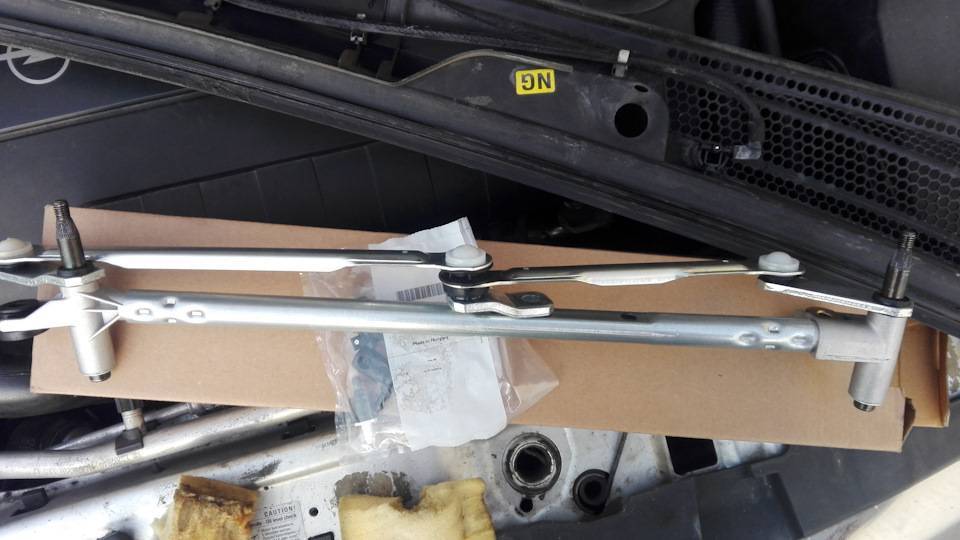

Новая деталь попадает к нам в руки в разобранном состоянии, поэтому перед установкой ее следует собрать. Итак, крепление осуществляется тремя болтовыми соединениями. Первый элемент вставляется в ушко возле резинового кожуха. Учтите, придется приложить некоторые усилия, только не стоит сразу фиксировать его болтом. Далее надевается оставшаяся часть узла, при этом обязательно отрегулируйте ее положение.

Теперь можно закрутить все гайки и приступить непосредственно к установке. Итак, собирается трапеция стеклоочистителя в обратном порядке, но будьте готовы к тому, что придется регулировать положение щеток. Кроме того, неплохо было бы смазать все соединения и трущиеся поверхности графитовой смазкой. Только не используйте литол, так как он теряет свои свойства при низких температурах.

Ремонт и замена трапеции дворников 2110

Как правило, если нужна новая трапеция дворников, цена на механизм не самая высокая. Сама замена тоже не представляет особой сложности. Однако далеко не всегда механизм нужно менять. Как правило, часто удается ограничиться только ремонтом трапеции.

Более того, регулярные ревизии и замена только изношенных элементов позволяют продлить срок службы всего механизма, а также снизить нагрузки на моторчик печки и повысить общую эффективность работы дворников в целом.

Как выполняется ремонт трапеции

Прежде всего, после снятия все элементы трапеции нужно очистить, после чего изучить состояние шпилек. В случае сильного износа ребер трапецию нужно менять. Если же такого износа нет, достаточно заменить пластиковые колпачки, которые продаются в ремкомплекте.

  1. Сначала трапецию разбирают, старые колпачки срезаются. Основная задача — вытащить колпачки из тяг трапеции. Еще можно погрузить концы трапеции в кипяток на несколько минут. Затем колпачки можно попросту вытолкнуть.
  2. Далее нужно учитывать, что на модели ВАЗ 2110 устанавливались разные типы трапеций с небольшими отличиями. При этом часто необходима подгонка тяг трапеции под колпачки или колпачков из ремкомплекта под тяги. На начальном этапе колпачки следует осмотреть. Если на них имеется фиксирующий выступ, на тяге должна быть выемка под такой выступ на тяге. В случае, когда такой выемки нет, выступ на колпачке нужно срезать или пропилить углубление под него на самой тяге. Если же выступа нет, доработки не потребуются.
  3. При установке посадочное место очищают, новый колпачок опускают в кипяток на несколько секунд. Далее мягкий от нагрева колпачок легко ставится на свое место. Не пытайтесь установить холодный колпачок, так как есть риск его повредить!
  4. Установив колпачок, следует выждать 15 минут до полного его остывания, после чего тягу можно собирать. Предварительно втулки следует смазать смазкой (подойдет графитка).

Замена трапеции

Независимо от того, устанавливается новый механизм или ставится отремонтированный, замена трапеции не является сложной процедурой. Установка трапеции потребует:

  • вставки нового или восстановленного механизма;
  • крепление механизма болтами;

В целом, сборка производится в порядке, противоположном снятию трапеции с автомобиля (рассмотрено выше)

Однако есть некоторые нюансы, на которые следует обращать внимание

  1. Когда меняется трапеция для дворников, не следует сразу затягивать болт крепления электромотора. Дело в том, что для четкой работы механизма может потребоваться слегка повернуть моторчик. Только после подтверждения того, что трапеция нормально работает, можно затягивать болт крепления электромотора.
  2. Затем можно ставить на место и крепить шумоизоляцию, жабо подключать все трубки омывателя, фиксировать расширительный бачок. Завещающий этап-монтаж пластиковых заглушек, установка поводков и щеток дворников.

После установки всех элементов следует еще раз проверить качество работы дворников

При этом важно задействовать стеклоочиститель во всех режимах, проверить работу омывателя и т.д

Трапеция стеклоочистителя, признаки неисправностей и методы их устранения

О неправильной работе трапеции и о наличии повреждений на ней свидетельствуют сбои в функционировании самих дворников. Например, они могут слишком медленно двигаться не зависимо от режима работы, а также самопроизвольно останавливаться при очистке стекла. Еще одно яркое подтверждение, что дворники вышли из строя — это скачки, прерывистые движения щеток, а также специфический звук от поводка в ходе работы. Причина этого явления заключается в окислении на приводах проводков, которые расположены во втулках трапеции. Если игнорировать окись, электродвигатель может сломаться, поскольку на него ложатся большие нагрузки.

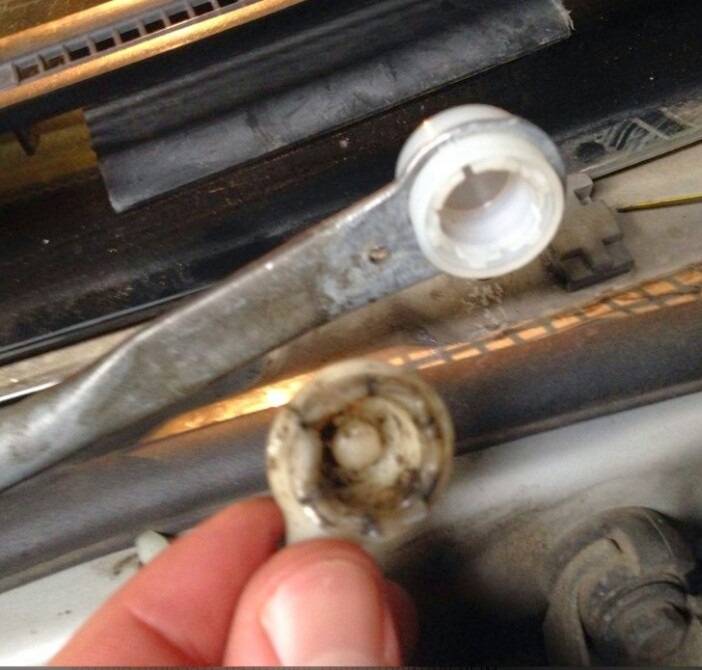

Если появился люфт стеклоочистительных поводков, значит износились втулки трапеции. В таком случае необходимо выполнить ремонт трапеции или ее замену. Иначе сильно возрастает вероятность попасть в ДТП. О потребности ремонта трапеции может свидетельствовать пониженное давление. Если дворники не способны полностью убрать воду либо снег, значит возникли проблемы с давлением. При неисправности тяги трапеции движение щеток затруднено. Причиной поломки может быть износ отдельных элементов. В таком случае снимите, разберите механизм и замените изношенные детали.

Стеклоочистители – забота о чистоте

Сегодня личным транспортом никого не удивишь, и комплектация современных моделей направлена на обеспечение должной безопасности участников дорожного движения. Одними из основных элементов, отвечающих за наше спокойное передвижение, являются стеклоочистители авто. Именно они обеспечивают чистоту лобового и заднего стекла во время осадков, удаляют капли влаги, грязь, следы от насекомых и прочий мусор.

А разве можем мы реально оценить ситуацию на дороге, когда стекло недостаточно очищено, все в разводах, и нам постоянно приходится напрягать зрение? Из этого следует, что качественная работа дворников имеет непосредственное влияние еще и на наше здоровье. Но сейчас нас интересует не узел в целом. Мы поговорим о трапеции. Именно она отвечает за преобразование вращательного импульса мотора в поступательное движение щеток стеклоочистителей.

Трапеция представляет собой довольно сложное электромеханическое устройство и часто выходит из строя. Основными элементами очистителя являются корпус, тяги, валы и моторчик. Составные части редуктора – пальцы и шарниры. Принцип работы заключается в следующем: моторчик стеклоочистителя создает вращательное перемещение пальца и приводит в движение саму трапецию. Тяги соединяют валы с редуктором и осуществляют передачу колебательных движений. В результате щетки дворников перемещаются из стороны в сторону и очищают стекло от загрязнений.

Проблемы с омывателем


Схема системы омывателя Поломки и способы их устранения бывают разными. Познакомимся с ними более подробно.

  1. Не работает подрулевой переключатель. Убедитесь в этом, замкнув два контакта под рулем — передний контакт 53ah-w, задний — 53ah-wh, а затем измерьте сопротивление. Если оно низкое, переключатель меняется на новый.
  2. Через насос омывателя не подается вода. Его также следует заменить.
  3. В форсунках образовалась грязь. С помощью острой иголки прочистите их.
  4. Провод, который соединяет насос и переключатель, оборвался. Сами понимаете, что единственный вариант — замена.
  5. Неисправно реле К3. Опять же, вам не остается ничего другого, кроме как поменять реле.
  6. Разорвался шланг, нарушилась его целостность. Как вы думаете, что в такой ситуации необходимо сделать? Совершенно верно — поменять шланг.

Неисправности трапеции «дворников»

Все поломки, связанные с трапецией приводят к нарушениям в работе стеклоочистителей. В большинстве случаев, данный узел подлежит замене, выполнить которую не составит особого труда. Однако, для экономии денег и при обнаружении минимального количества неисправностей, можно приобрести специальный ремонтный комплект, который «вернет к жизни» неисправный узел.

Первые и самые явные признаки – это ослабление работы «дворников». Оно проявляется в их замедленном движении, люфте и затрудненном возврате в исходное положение. Обычно, это все связано с износом пластмассовых втулок, которые меняются при покупке ремонтного комплекта. Кроме того, нарушения в работе трапеции можно обнаружить после ДТП. В этом случае, понадобится полная замена узла.

При покупке новой трапеции рекомендуется внимательно оценивать внешний вид изделия. Старайтесь покупать только те механизмы, которые изготовлены под вашу модель автомобиля. Несмотря на внешнее сходство, трапеции разных моделей имеют совершенно разные способы крепления к кузову. В случае с ВАЗовскими моделями, существуют и вовсе два варианта крепления трапеций к одной модели автомобиля. К таковым относят трапеции старого образца, когда крепление осуществляется при помощи двух специальных шпилек, и трапеции нового образца, которые крепятся на четыре шпильки. Различия могут коснуться, также, штекерных соединений электрической проводке и длины самих трапеций.
