Топливный насос высокого давления – тонкости ремонта + Видео

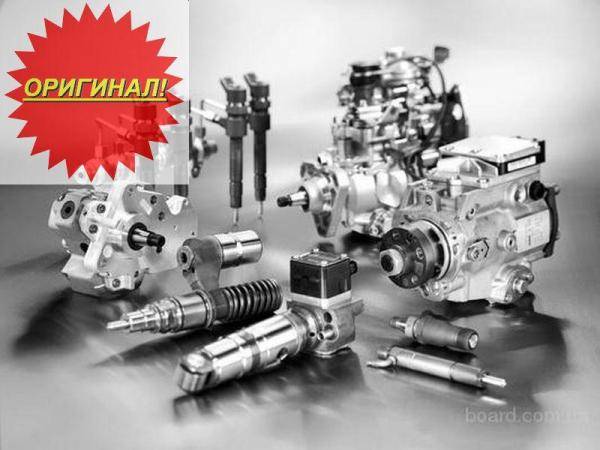

Классификация и устройство ТНВД

Насосные секции, обеспечивающие высокое давление топлива для дизельного двигателя, бывают трех типов:

Рядные механизмы – плунжерные пары на каждый цилиндр;
Распределительные, для легковых авто, более компактные;
Магистральные, применяются в системах снабжения топливом.

Последний тип ТНВД относится к системам нового поколения, управляется компьютером. Не стоит путать инжекторный двигатель с топливным насосом высокого давления, так как это прежде всего система впрыска.

По виду плунжерного привода топливные насосы бывают пневматические, гидравлические и механические.

Регулировка ТНВД на двигателе

ТНВД синхронизируется с двигателем с помощью установочных меток для начала впрыска (закрывания канала). Эти метки находятся на двигателе и на ТНВД.

Обычно такт сжатия двигателя используется в качестве основы (точки отсчета для регулировок момента впрыска, хотя для конкретной модели двигателя могут использоваться и другие возможности)

В связи с этим важно, чтобы учитывались инструкции завода-изготовителя. В большинстве случаев установочная метка для закрывания канала находится на маховике двигателя, на шкиве клинового ремня или на гасителе колебаний. Имеется несколько возможностей для регулировки ТНВД и установки правильного значения начала впрыска (закрывания канала)

Имеется несколько возможностей для регулировки ТНВД и установки правильного значения начала впрыска (закрывания канала).

ТНВД поставляется с завода в таком виде, когда его кулачковый вал заблокирован в заданном положении. После у становки ТНВД на двигатель и укрепления его болтами, когда коленчатый вал находится в соответствующем положении, кулачковый вал ТНВД отпускается. Этот хорошо проверенный метод недорог и приобретает все большую и большую популярность.
ТНВД снабжается индикатором закрывания канала на конце регулятора, который должен быть совмещен с установочными метками, когда ТНВД устанавливается на двигатель.
На устройстве (муфте) опережения момента впрыска имеется метка закрывания отверстия, которая должна быть совмещена с меткой на корпусе ТНВД. Этот метод является не таким точным, как два описанных раньше.
После того, как ТНВД установлен на двигателе, используется метод перетока высокого давления на одном из выходных отверстий насоса, чтобы определить точку (момент) закрывания канала (т.е. когда плунжер перекрывает выходной топливный канал). Этот «мокрый» метод также активно заменяется методом 1 и 2, описанным раньше.

Принцип работы

ТНВД работает по принципу двухтактного двигателя. Благодаря вращению вала с кулачками приводится в движение плунжерный поршень. В подплунжерное пространство поступает солярка, которая дальше идет в магистраль.

Подробнее о принципе работы плунжерной пары рассказывается в видео:

Плунжерная пара для УТН

Смотрите это видео на YouTube

В полости создается давление, благодаря чему открывается нагнетательный клапан. По топливопроводу дизтопливо поступает к форсунке и происходит его распыление. Насос к форсунке подает только часть топлива. Через сливной клапан остаток возвращается в топливный бак. Чтобы при открытии нагнетателя из системы топливо не возвращалось обратно, в ней устанавливается обратный клапан.

Момент впрыска определяется центробежной муфтой. Регулятор режима (или всережимный регулятор) определяет количество подаваемой порции. Этот элемент связан с педалью газа. Когда водитель ее нажимает, регулятор увеличивает объем порции, а когда отпускает – количество уменьшается.

В электронных моделях все процессы контролируются блоком управления. Электроника распределяет момент подачи топлива, его количество из учета динамики автомобиля. В таких топливных системах меньше деталей, что повышает стабильность и надежность механизма.

Электронные тнвд способны разделить порцию на две части, благодаря чему обеспечивает более эффективное сгорание и плавный ход поршневой группы. Как следствие – меньше токсичности выхлопа и повышение отдачи мотора. Для обеспечения двухфазного впрыска блок управления насосом фиксирует:

Нажатие педали акселератора;
Обороты распределительного вала ГРМ;
Температуру в системе охлаждения мотора;
Скорость самого автомобиля;
Давление, создаваемое турбокомпрессором;
Работу форсунок;
Срабатывание свечей накала.

Основной рабочий узел ТНВД

Состоит эта пара из двух частей – поршня (он же плунжер) и гильзы (втулки). Поскольку в узле создается высокое давление, то утечки между составными элементами не допускаются. Поэтому рабочие поверхности поршня и гильзы имеют высокую степень обработки, поэтому не редко пару называют прецизионной.

Суть работы пары построена на возвратно-поступательном перемещении плунжера внутри втулки. При этом посредством каналов или клапанов обеспечивается попадание топлива в надплунжерную полость и отвод его после сжатия.

Работает все так: при перемещении поршня вниз открывается канал или клапан подачи (зависит от устройства ТНВД), и топливо закачивается в полость. При передвижении вверх подача прекращается (канал или клапан закрывается) и плунжер начинает сжимать дизтопливо. При достижении определенного значения давления открывается нагнетательный клапан и дизтопливо (уже находящееся в сжатом состоянии) выходит в магистраль, ведущую к форсункам.

В общем, работа самой плунжерной пары очень проста, но существует множество нюансов и особенностей, в том числе и конструктивных, которые влияют на функционирование этого узла. Поэтому принцип работы ТНВД следует рассматривать отдельно по каждому из указанных видов.

Демонтаж устройства

Замена бензонасоса предполагает демонтаж старого устройства и установку нового. Демонтажные манипуляции выполняются с помощью набора головок, ключа трубчатого типа, рожковых ключей или съемника.

На разных моделях авто способ фиксации насоса отличается, хотя все они выполнены по общему принципу. Перед демонтажем этого устройства нужно заранее устранить давление внутри системы питания.

Для этого нужно выполнить следующее:

отсоединить «минусовую» клемму на автомобильном аккумуляторе;
на рейке под автокапотом надавить на специальный клапан, из которого должно вытечь немного топливной смеси.

Некоторые автомобилисты идут иным путем. Они сначала откидывают «минус» с АКБ, после чего отсоединяют питание топливного насоса с помощью снятия электроразъема с устройства. После этого клемма «минус» вновь ставится на аккумуляторную батарею, а двигатель немного подкручивается стартером. Спустя некоторое время остатки бензина сами покинут систему. В ряде моделей машин двигатель даже может краткосрочно запуститься, после чего заглохнуть.

После демонтажа магистралей нужно открутить зажимное кольцо с помощью съемника либо открутить гайки трубчатым ключом.

После снятия уплотнительного кольца нужно извлечь насос из топливного бака

Делать это нужно максимально осторожно, потому что к корпусу прибора подключены поплавковые датчики

Заключительная стадия работы — монтаж нового устройства и установка новых уплотнительных элементов.

Как проверить топливный насос?

Признаки того, что ТН функционирует неправильно, не столь заметны, как хотелось бы водителям. Но, все же, они имеются. Далее указаны основные признаки, являющиеся сигналом того, что имеет смысл проверить топливный насос своего бензинового либо дизельного двигателя:

Трудности с запуском мотора. Возможно, в них виновата неисправность реле топливного насоса, стартера, а может дело всего лишь в малом заряде АКБ. Но, в любом случае, причину выявлять придется. Вполне вероятно, что она подскажет вам именно о неисправности топливного насоса.
Тональность работающего ДВС очень высока (любой автолюбитель четко слышит, когда его «ласточка» звучит не так, как обычно).

Потеря мощности двигателя. Пожалуй, наиболее явный симптом поломки реле топливного насоса или другого его элемента (фильтр, шток и т.д.), свидетельствующий о том, что на машине требуется замена топливного насоса либо его ремонт.

Схема проверки работоспособности ТН и возможный ремонт, для которого может потребоваться съемник крышки топливных насосов:

зажигание отключается;
топливопровод высокого давления отсоединяют;
включают зажигание при условии, что не отмечается течи горючего;
после этого обследуется реле топливного насоса (в большинстве случаев последующее снятие и установка топливного насоса не нужны, так как требуется лишь заменить его предохранитель).
В тех случаях, когда после замены предохранителя есть подача напряжения, проблема вероятнее всего в обрыве кабеля (реже требуется полноценный ремонт и замена топливного насоса) из-за того, что устройство вышло из строя. Если горючее не приходит в трубопровод (распределительный), есть опасность того, что топливопровод был поврежден либо забился топливный фильтр (сетка топливного насоса).

Также может потребоваться ремонт следующих видов:

замена предохранительного элемента в питающей цепи ТН;
устранение утечек в топливных шлангах и трубок (не сложный, но очень скрупулезный ремонт, требующий особого внимания).

Учитывая, что устройство ТН достаточно сложное, снятие и установка топливного насоса должна проводиться на автосервисах. У них есть и опытные специалисты, и съемник крышки топливных насосов, и новый фильтр, и любое другое устройство, которое будет необходимо. Да и признаки поломки ТН профи знают намного лучше любителей.

https://youtube.com/watch?v=B0Zi6RODjmM

Главная →

Устройство → Топливная и выхлопная системы → Топливный насос →

Признаки и причины неисправности

ТНВД по устройству остается механизмом, сложно поддающимся диагностике в гаражных условиях. Выявление неисправностей происходит на специальных стендах. В большой группе факторов, подтверждающих неполадки в магистральном или другом типе ТНВД – наличие в системе посторонних сред – воды, горючего и загрязнений. На практике проблемы с насосом выявляются по повышенному расходу топлива, перегреву двигателя, падению динамики и мощности, увеличению количества дыма в выхлопных газах. На отсутствие срабатывания форсунок укажет затрудненный запуск мотора, перебои на холостом ходу и увеличение шума во время езды.

Устройство топливных насосов

Несмотря на многолетнюю практику автомобилестроения, конструкторы применяют различные конструкции механизмов нагнетания энергоносителя. Ответ на такие вопросы как ТНВД (топливный насос высокого давления), что это такое и какие функции выполняет, кроется в устройстве агрегатов.

В классификации основных узлов систем впрыска топлива различают следующие модификации:

Вакуумные механизмы. Созданы на базе механических устройств, привод заменен на электрический;
Плунжерные модели. Редкие по конструкции, чаще всего это топливные насосы с форсунками высокого давления для дизельных двигателей;
Использование центробежной силы активно используется в одноименных элементах, обладающих внушительным эксплуатационным ресурсом;
Роликовые и шестеренчатые устройства нагнетают бензин и другое топливо за счет разрежения подвижных элементов. Отличаются устойчивыми показателями снабжения.

Механические топливные насосы

До появления моделей с электрическим приводом нового поколения эти модификации оставались основными для снабжения карбюраторных двигателей. Приводимые в движение через эксцентриковые кулачки распределительного вала обеспечивали ожидаемую точность впрыска по дозировке и временным интервалам. Альтернативные модели механических бензонасосов получали импульс от масляного насоса.

Комплектация устройства следующая:

Толкатель с кулачком привода и рычагом;
Возвратная пружина толкателя;
Мембрана подвижного привода на штоке;
Система клапанов всасывания и нагнетания;
Фильтрующий элемент;
Корпусная часть.

Основной принцип работы топливного механического насоса строится на базе системы, обеспечивающей создание разрежения и последующий контроль давления. Из недостатков – необходимость задания настроек (калибровки), частичная потеря мощности двигателя. Вторая проблема впоследствии была решена за счет перераспределения нагрузки с распределительного вала мотора на масляный насос.

Как проверить работу механического топливного насоса

От исправности этой детали зависит равномерность движения автомобиля. При полном выходе из строя насоса машина попросту не заведется или старт двигателя будет происходить с трудом. Обнаружить неисправность можно на холостом ходу, когда проявляются так называемые «плавающие обороты. Также выход из строя механического топливного насоса вызывают ощутимую потерю динамики.

Учитывая, что нагнетатель представляет собой сложное устройство, проверка исправности осуществляется по следующим направлениям:

Напряжение на клеммах насоса;
Предохранитель;
Нормативное давление в рампе.

Если по внешним признакам не удается выявить неисправность, поломка произошла внутри сборки. В этом случае чаще всего рекомендуется полная замена агрегата.

Насосы для подачи топлива с электрическим приводом

Основным предназначением систем с импульсным управлением является обеспечение рабочего цикла двигателей с распределенным впрыском топлива. Вопрос о том, что такое электрический бензонасос, достаточно обширный, поскольку для распределения жидкостной рабочей среды используется практически весь арсенал технологий. Вакуумные, роликовые и даже вихревые устройства, каждые из таких механизмов подбирается под тип непосредственно конструктором автомобиля.

Как проверить работоспособность электрического насоса

Причины выхода из строя генератора давления топливной системы аналогичным симптомам для механических устройств. Потеря динамики, прерывистое движение, — износ бензонасоса выявляется по принципу работы. На первых этапах сервиса производится замена фильтра, проверка работоспособности предохранителя. Также в ходе опроса автовладельца может быть выявлена привычка ездить с малым количеством топлива, в результате чего агрегат работает «на сухую», подвергаясь повышенному износу.

Назначение топливоподкачивающего насоса дизельного двигателя.

1. Топливоподкачивающий насос применяют для подачи топлива из топливного бака к фильтру.

2. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к форсункам.

3. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к насосу высокого давления.

Типы топливоподкачивающих насосов, применяемых на дизельных двигателях ЯМЗ-236М и КамАЗ-740.10.

1. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого типа.

2. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы диафрагменного типа.

3. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого и диафрагменного типа.

Устройство топливоподкачивающего насоса дизельного двигателя.

1. Ведомая полумуфта, ось груза, пружина, ведущая полумуфта, корпус, палец ведущей полумуфты, груз, проставка.

2. Толкатель, пружины, крышка, нагнетательный клапан, седло, гильза, болт регулировочный.

3. Шток толкателя, пружины, толкатель, выпускной клапан, пробки, поршень, впускной клапан, корпус насоса, насос ручной подкачки.

Работа топливоподкачивающего насоса (ручная подкачка) дизельного двигателя.

1. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

2. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толкатель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан и топливо заполняет полость А.

3. При перемещении поршня рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

Работа топливоподкачивающего насоса дизельного двигателя.

1. При перемещении поршня, рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

2. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

3. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толкатель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан, и топливо заполняет полость А.

4. Работа топливоподкачивающего насоса дизельного двигателя осуществляется по принципам, указанным в ответах 2 и 3.

Изменение производительности топливоподкачивающего насоса дизельного двигателя.

1. Производительность топливоподкачивающего насоса дизельного двигателя изменяется за счет регулирования жесткости пружины поршня.

2. Производительность топливоподкачивающего насоса дизельного двигателя не изменяется.

3. При уменьшении расхода топлива двигателем давление в полости перед поршнем повышается, и силы сжатой пружины недостаточно для преодоления противодавления топлива. Вследствие этого активный ход поршня уменьшается, и соответственно, снижается подача топлива насосом. Толкатель при этом свободно перемещается в обе стороны. По мере увеличения расхода топлива двигателем, давление в полости перед поршнем уменьшается, активный ход поршня увеличивается и подача топлива насосом возрастает.

Дата добавления: 2018-05-02 ; просмотров: 1703 ;

Устройство опережения впрыска

Данное устройство состоит из следующих элементов:

кулачковая шайба;
шаровая цапфа;
плунжер установки угла опережения впрыска;
подводной и отводной канал;
клапан регулировки;
шиберный насос для подкачки топлива;
отвод топлива;
вход топлива;
подвод из топливного бака;
пружина управляющего поршня;
возвратная пружина;
управляющий поршень;
кольцевая камера гидроупора;
дроссель;
электромагнитный клапан (закрытый) установки момента начала впрыска;

Оптимальный процесс протекания сгорания и лучшие мощностные характеристики касательно дизельного ДВС возможны только тогда, когда момент начала сгорания смеси происходит в определенном положении коленвала или поршня в цилиндре дизельного двигателя.

Устройство опережения впрыскивания выполняет одну очень важную задачу, которая заключается в том, чтобы увеличивать угол начала подачи топлива в тот момент, когда имеет место повышение частоты вращения коленвала. Данное устройство конструктивно включает в себя:

датчик угла поворота приводного вала ТНВД;
блок управления;
электромагнитный клапан установки момента начала впрыска;

Устройство обеспечивает тот самый оптимальный момент начала впрыскивания, который идеально подходит режиму работы двигателя и нагрузке на него. Происходит компенсация временного сдвига, который определяется сокращением периода впрыска и воспламенения при увеличении частоты вращения.

Данное устройство оснащается гидравлическим приводом и встраивается в нижнюю часть корпуса ТНВД таким образом, чтобы располагаться поперек продольной оси насоса.

Работа устройства опережения впрыска

Кулачковая шайба (1) осуществляет вход шаровой цапфой (2) в поперечное отверстие плунжера (3) таким образом, что поступательное движение плунжера трансформируется в поворот кулачковой шайбы. Плунжер в центре имеет регулировочный клапан (5). Данный клапан осуществляет открытие и перекрытие управляющего отверстия в плунжере. По оси плунжера (3) находится управляющий поршень (12), который нагружен пружиной (10). Поршень отвечает за положение регулировочного клапана.

Электромагнитный клапан установки момента начала впрыскивания (15) находится поперек оси плунжера. Электронный блок, управляющий ТНВД, осуществляет воздействие на плунжер устройства опережения впрыска посредством данного клапана. Управляющий блок подает в непрерывном режиме импульсы тока

Такие импульсы характеризуются постоянной частотой и переменной скважностью. Клапан изменяет давление, которое оказывает воздействие на управляющий поршень в конструкции устройства

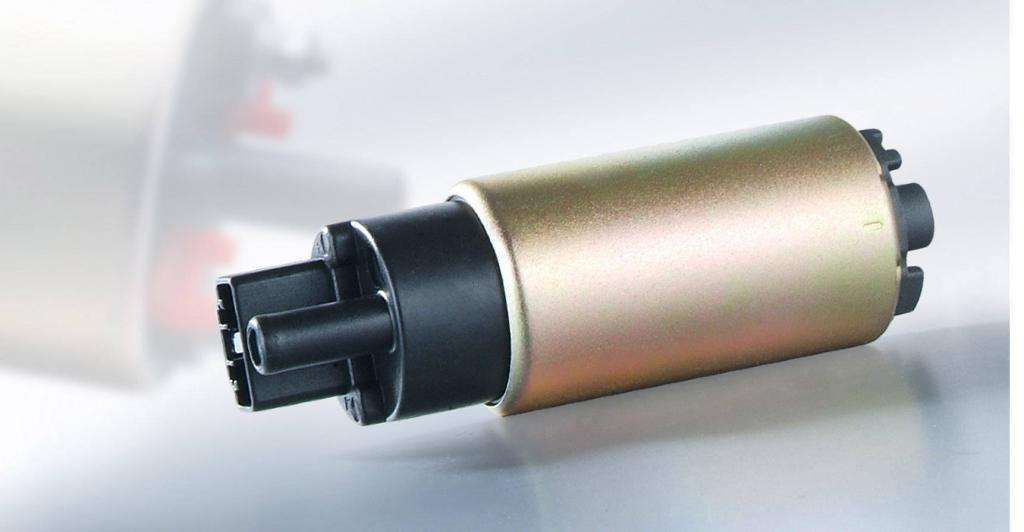

Разные виды электрических насосов и их особенности

Конструкционно электрический ТН может быть:

центробежным;
шестеренным;
роликовым.

Непосредственно в бак для топлива обычно монтируется центробежный электрический агрегат. Реле топливного насоса данного типа активируется по «приказу», который посылает блок управления дизельного или бензинового двигателя, и электрический насос начинает работать. Отметим, что в конструкции описываемого устройства имеется предохранительный спецклапан, который поддерживает в достаточно узких интервалах давление горючего.

Ремонт такому ТН нужен очень редко. Замены обычно требует крыльчатка – рабочее приспособление, оснащенное большим количеством лопаток. Вращается данный компонент в камере с нагнетательным и всасывающим каналом. Повышение давления дизельного (карбюраторного) двигателя при этом образуется при воздействии указанных лопаток на завихрения горючего.

В роликовом ТН всасывание горючего и его нагнетание достигается путем вращения ротора, в котором происходит передвижение роликов. Аналогично работает и шестеренный насос дизельного авто (бензинового). Только в нем внутренние шестерни вращаются вокруг статора. Роликовый и шестеренный электрический ТН можно смонтировать только в топливопроводе.

Основные неисправности бензонасоса

Топливный насос в приоре может работать с перебоями из-за некачественного топлива. Это связано с тем, что фильтр тонкой очистки горючего здесь установлен после бензонасоса.

На входе же имеется лишь фильтрующая сетка, которая выполняет грубую очистку. Бензин же на некоторых наших заправках бывает настолько грязный, что сеточка довольно быстро забивается. Двигатель при этом плохо запускается или глохнет во время работы.

Машина в пути дёргается и медленно набирает скорость. Если фильтрующая сетка частично забита мусором, нарушается оптимальная подача бензина в двигатель в разных режимах его работы. Когда насос не в состоянии поддерживать требуемое давление в топливной системе 3.7-4.0 атмосферы, происходит неправильное смешивание воздуха и горючего. В результате автомобиль теряет скорость.

Кроме того, даже хорошо прогретый мотор после его непродолжительной остановки может потом завестись лишь после длительной работы стартера.

Нестабильная работа силового агрегата чаще всего является следствием неисправности бензонасоса. В первую очередь в нём нужно проверить уровень давления.

Если после остановки двигателя давление в насосе слишком быстро падает, то здесь, очевидно, повреждение диафрагмы, а также уплотняющей прокладки. В этом случае прокладку следует заменить, а диафрагму усилить специальной плёнкой.

Также в топливной системе могут находиться инородные тела, тогда бензонасос необходимо разобрать и тщательно промыть. Для этого используется такой инструмент:

плоская отвёртка;
пассатижи;
набор рожковых ключей;
отвёртка крестообразная;
набор головок.

Такой ремонт можно произвести самостоятельно в собственном гараже. Перед началом его проведения следует ещё раз убедиться, что бензонасос работает не так, как нужно

Для этого необходимо завести машину и обратить внимание на холостой ход

Если он плавает, то это уже является одним из аргументов в пользу проведения ремонтных работ. Кроме того, можно выехать на трассу и примерно на 3000 оборотах резко нажать на газ. Если машина во время набора скорости начнёт дёргаться, значит, имеется второй аргумент для осуществления ремонта.

Типы топливных насосов высокого давления

Существует три типа ТНВД, они имеют разное устройство, но одно предназначение:

рядный;
распределительный;
магистральный.

В первом из них, топливо в каждый цилиндр нагнетает отдельная плунжерная пара, соответственно, количество пар равно количеству цилиндров. Схема распределительного топливного насоса высокого давления, в значительной мере отличается от схемы рядного. Отличие заключается в том, что горючее нагнетается ко всем цилиндрам посредством одной или нескольких плунжерных пар. Магистральный насос нагнетает топливо в аккумулятор, из которого оно в последствии распределяется по цилиндрам.

В авто с бензиновыми двигателями, с системой непосредственного впрыска, горючее качает электрический топливный насос высокого давления, однако оно (давление) там в разы меньше.

Рядный топливный насос высокого давления

Как уже было сказано, он имеет плунжерные пары по числу цилиндров. Его устройство довольно просто. Пары размещены в корпусе, внутри которого имеются подводные и отводные топливные каналы. В нижней части корпуса находится кулачковый вал с приводом от коленвала, плунжеры постоянно прижимаются к кулачкам пружинами.

Для регулирования количества поступающего топлива, и момента его подачи, применяется либо механический способ, либо электрический (такая схема предполагает наличие управляющей электроники). В первом случае количество подаваемого горючего изменяется поворотом плунжера. Схема очень проста: на нем имеется шестерня, она находится в зацеплении с рейкой, которая, в свою очередь, связана с педалью акселератора. Верхняя поверхность плунжера имеет наклон, благодаря чему изменяется момент закрытия впускного отверстия в цилиндре, а значит, и количество горючего.

Момент подачи топлива нужно менять при изменении величины оборотов коленвала. Для этого на кулачковом валу имеется центробежная муфта, внутри которой расположены грузики. С ростом оборотов они расходятся, и кулачковый вал поворачивается относительно привода. В результате, при повышении оборотов, топливный насос обеспечивает более ранний впрыск, а с уменьшением – более поздний.

Устанавливаются рядные ТНВД на средние и тяжелые грузовики. На легковые автомобили их полностью перестали устанавливать в 2000 году.

Распределительный топливный насос высокого давления

В отличие от топливного насоса рядного, распределительный имеет только одну или две плунжерных пары, которые снабжают топливом все цилиндры. Основные преимущества подобных топливных насосов – меньшая масса и размеры, а также более равномерная подача топлива. Главный минус один – их срок службы намного меньше из-за большой нагруженности, поэтому их применяют только на легковых автомобилях.

Существует три типа распределительных ТНВД:

с торцевым кулачковым приводом;
с внутренним кулачковым приводом (роторные насосы);
с внешним кулачковым приводом.

Устройство первых двух типов насосов обеспечивает им больший срок эксплуатации, по сравнению с последним, ведь силовых нагрузок на узлы приводного вала, от давления топлива, в них нет.

Схема работы распределительного топливного насоса первого типа выглядит следующим образом. Основной элемент – плунжер-распределитель, который, помимо поступательно-возвратного движения, вращается вокруг своей оси, и тем самым нагнетает и распределяет горючее между цилиндрами. В действие он приводится кулачковой шайбой, обегающей по роликам неподвижное кольцо.

Роторная схема предполагает несколько иное устройство распределительного топливного насоса. Условия работы такого насоса несколько отличается от того, как работает ТНВД с торцевым кулачковым приводом. Горючее нагнетается и распределяется, соответственно, двумя противолежащими плунжерами и распределительной головкой. Вращением головки обеспечивается перенаправление топлива к соответствующим цилиндрам.

Магистральный ТНВД

Магистральный топливный насос гонит горючее в топливную рампу и обеспечивает более высокое давление, по сравнению с рядным и распределительным насосами. Схема его работы несколько иная. Топливо может нагнетаться одним, двумя или тремя плунжерами, приводимыми в действие кулачковой шайбой или валом.

Какие могут случиться поломки?

На “Форде-Фокусе” замена бензонасоса осуществляется примерно по такой же схеме, как и на любом другом инжекторном автомобиле. Но что может привести к такому, прямо скажем, недешевому ремонту?

Давайте разберемся с тем, какие неисправности могут случиться с насосом:

Поломка реле включения или предохранителя. Разрушение крыльчатки. Износ щеточного узла. Повреждение электропроводки. Выход из строя обмотки статора или ротора. Засорение фильтрующего элемента.

В целом, это все поломки, которые могут произойти с бензонасосом на любом автомобиле. Причем снимать и ремонтировать насос придется только в случаях 2, 3, 5 и 6. В остальных случаях снимать его нет необходимости.
