2 Как собрать стоп-сигнал?
Существует множество различных схем, с помощью которых можно собрать стоп-сигнал.
Например, одна из них подразумевает, что это устройство просто будет моргать. Также можно найти и более «продвинутую» схему, то есть когда устройство будет работать по определенному алгоритму. К примеру, сначала сигнал моргает один или два раза. После прекращения подачи на транзистор тока (во время паузы) сигнал будет гореть на половину накала. Именно таким образом и появляются эффекты мерцания.
Чтобы было проще понять, как работают эти схемы, можно взять одну из них в качестве примера, например, К561ЛА7.
Микросхема К561ЛА7 является сердцевиной этой разработки, которая состоит из 5 элементов «2И-НЕ». На первом и втором элементе расположен мультивибратор, а на третьем — инвентор. Благодаря последнему создается нужный сигнал на выходе, так как инвентор разделяет мультивибратор от схемы. Функцию открытия и питания нагрузки на эммитере выполняет транзистор КТ816Б, на который и подается сигнал, проходящий через инвентор.
Также есть аналогичная микросхема, но с добавленными конденсатором и диодом. На протяжении одного или двух импульсов конденсатор заряжается, а затем разряжается на транзистор при непосредственном «провале», в результате чего возникает эффект моргания. Диод добавили для того, чтобы он предотвращал разряд конденсатора. На схеме диод обычно не отображают, поскольку можно применить абсолютно любой диод. После того как моргающий стоп-сигнал будет собран, никакие дополнительные наладки не потребуются, так как он будет уже работоспособным.
Вместимость конденсатора влияет на частоту моргания. Например, на микросхеме К561ЛА7 питание составляет от 3 до 15 В, поэтому ее можно подключать сразу к бортовой сети, что является еще одним плюсом.
Алгоритм работы сигнала следующий: если нажать на педаль тормоза, сигнал мерцает первые 3 секунды, после чего горит постоянно. При повторном нажатии на педаль тормоза все повторяется в точном порядке.
Но возникает вопрос, а как же быть в пробке? Не будет ли моргание мешать сзади стоящему водителю, слепя его огнями? Будет. Но как раз для этого был придуман контроллер стопа со специальным G-сенсором. Его предназначение заключается в том, чтобы увеличить заметность автомобиля при торможении.
Контроллер следует устанавливать в соответствующем положении и надежно закреплять, чтобы он держался жестко и прочно. Нулевое положение можно установить с помощью специального режима установки, который прилагается в контроллере.
Теперь что касается того, как активировать этот режим. Сделать это достаточно просто, но выполнять данную процедуру необходимо с уже зажатым тормозом. Поэтому проще всего будет попросить о помощи друга, который зажмет тормоз и тем самым подаст питание на устройство. После выставления нулевого положения потребуется настроить частоту мигания. Как правило, контроллер имеет 10 режимов частот. Они могут быть различными — от самого медленного до почти постоянного горения. Для того чтобы выбрать частоту, необходимо зажать кнопку, а затем по количествам моргания определить и выставить нужную частоту. После того как будет выбран оптимальный вариант, необходимо отжать тормоз и провод, которым питается устройство.
После выполнения данных действий можно с помощью кнопки задавать непосредственно порог, при котором будет срабатывать мигание. Его смысл заключается в том, что если водитель не будет превышать этот порог, то стоп будет светиться, как светился все время, а при превышении — уже с выставленными частотами. Контроллер имеет в себе 12 порогов, которые тоже разбиты по группам. Первые 5 порогов — это районы слабого торможения, следующие 3 или 4 — это торможение с АБС. Последние предназначены при перегрузке в 1G. Цены контроллера сравнительно невелики. Как правило, они зависят от нагрузки подключения.
Теперь вы знаете, как сделать стоп-сигнал и зачем он нужен. Осталось только выбрать подходящую схему, и можно приступать к его изготовлению.
голоса
Рейтинг статьи
Усиление оптики на мототранспорте
Вторая разновидность улучшения видимости легковесного транспортного средства на дороге – усиление штатного света. Как и в случае с автомобилем, если вам недостаточно штатного автосвета, замените стандартную оптику на легальные светодиоды или ксенон, и установите новые источники света.
Еще недавно весь яркий автосвет был вне закона, сейчас ситуация изменилась, у крупных заводов-производителей можно купить сертифицированную продукцию, которая не будет слепить встречный транспорт и нарушать ПДД. Но с учетом последних изменений в законодательстве, если светодиодные фары не предусмотрены производителем или не предназначены для конкретной марки – это самовольное внесение изменений в конструкцию.
Элементы схемы – варианты заменителей для мигающего стоп-сигнала своими руками
Микросхема – рассмотрим сначала ее аналоги. Проще всего обзавестись американским вариантом CD4011A «Texas instruments». Микросхему, произведенную в США, найти будет достаточно сложно, однако китайских вариантов на рынке в избытке.
Конденсатор С1 имеет следующие параметры: ток – переменный, напряжение выше 16 В. Резисторы должны справляться с мощностью 0,25 Вт как минимум. Светодиоды можно ставить любые, которые удовлетворяют требованию по напряжению выше 3,3 В. Также важным их показателем является цвет – стоп-сигналы должны быть красными.
Универсальная монтажная плата отлично справится с ролью основы нашей схемы, нужно лишь организовать соединение элементов гибкими проводниками, что само по себе является самым простым способом реализации
Также не потребуется какой-либо настройки или наладки, важно лишь все собрать верно и желательно протестировать перед пуском в эксплуатацию
Единственным недостатком можно лишь отметить отсутствие какого-либо управления по принципу моргания. Такая схема обеспечивает моргание стоп-сигнала от момента нажатия на тормоз до полного его отпускания. Логично предположить, что моргать стоило бы 3-4 секунды после нажатия, а далее светить постоянно. В следующей схеме мы рассмотрим реализацию именно такого варианта.
Моргающие лампочки в стоп сигнал
Не первый раз замечаю по городу ездят авто, со мигающими стопами. Т.е. нажал на тормоз, и стопари мигают как стробоскопы прерывисто. Искал в иинтернете, про переднюю часть сказанно, про заднюю не нашёл, но всё же может кто сталкивался.Как с законом по этому поводу, только говорите по факту, лишь бы сказать, лучше пропустите.
Comments 130
У меня так сделано правда три раза только мигает и потом на постоянку отличная вещь
при срабатывании абс начинают моргать стопы, на пелях так во всяком случае
у меня доп стоп уже года 2 с небольшим, моргает пока держу педаль, и ГАйцы не раз за мной ехали и стояли на светофорах, не кто не каких замечаний не делал
У меня на бмв тормоза мигают стробоскопом, но это только при экстренном торможении
у меня такая же хрень
www.drive2.ru/l/399964/ себе ставил 1.3.6. Никакой огонь не должен быть мигающим, за исключением огней указателей поворота, огней аварийного сигнала и боковых габаритных огней автожелтого цвета, применяемых совместно с указателями поворота.
задние то и так постоянно мигают — нажал-отпустил
В случае экстренного торможения на ФВ мигают точно, на скорости более вроде 100-120 км? Точно не помню. На малых скоростях нет. На авто с АБС и ЕСПи точно есть, вроде с конца 90-х? Сзади идущие могут расценить как «хулиганку»-ну и последствия сами понимаете-так могут и морду лица попортить, или в ГИБДД видео скинуть, если несколько водителей, то точно вычислят и как за спец сигналы к ответу (а трактовать стробы будут именно так-это точно, век без запаски ездить!:-). Я так думаю.
неужели в ПДД (перечне) не сказано про нарушение режима работы световых приборов?
Тонировать в ноль можно, а мигать нельзя-чушь…Тем более доп., а не основные.И мигает он не постоянно.
Согласен! На доп. можно ставить, на основной нет — внесение в изменение в конструкцию. Сам так катаюсь, ни разу претензий не было!
Та же история)))Так бы уже давно на хлеб усилий ходил пешком(((
догнать в жопу такокого колхозника, и получить страховку можно! только сразу зафиксировать все)))
многих догнал? или пока только тебя и парни из гей клуба?
Одного уже наказал! 8 часов простояли ожидая дпс
сам себе на голову насрал и рад, ахахахах красаучик чо 8 часов стоять…
Только я денег получил, за 8 часов ожиданиЯ!
бред кончаный… стопы маргают, для чего просто в заблуждение вводит…
По закону, НЕЛЬЗЯ.
учусь в автотранспортном техникуме-нам говорили что по Тех.Регламенту не допускается такое)
Колхоз этот жуть как бесит!
На иномарках такое ставят с завода! вот только они мигают только при экстренном торможении (на юз)! Себе буду делать такиеже как только с китая придут запчасти! Заказал такой контроллер ru.aliexpress.com/item/Fl…HL-EMS-E/32529994077.html Осталось только примудрить к нему датчик ускорения
на тумблер или кнопку нельзя сделать смену режима для города и для понтов?
Вторую лампочку врезать в стоп и через тумблер, чтобы в пробках не мешать людям
у меня микросхема которая прерывает сигнал, ничего резать не надо
В пробке тебе их быстро разобьют!
В пробке тебе их быстро разобьют!
тебе уже разбили?
У меня машина в стоке без дебильных и абсурдных доработок! за что же мне фонари бить? а вот моргающее говно в пробке вместе с лицом думаю разобьют быстро
Если, не ошибаюсь, то у меня на Опеле раз заметил, что мигает доп сигнал, когда меня по льду несло на АБСе. Или приглючилось. Стоит все стоковое.
Как сделать сногсшибательный тюнинг скутера своими руками?
Скутеры привлекают множество людей своими положительными характеристиками. К ним можно отнести небольшие габариты, малый расход топлива и экономию в обслуживании. Поэтому иногда возникает желание не только удобно передвигаться, минуя пробки, но и сделать тюнинг скутера своими руками, подчеркнуть таким образом свою индивидуальность.
Достигают таких целей внешней переделкой скутера, применив при этом следующие инструменты и материалы:
— набор ключей;
— обшивочный материал;
— краску;
— грунтовку;
— шпаклёвку;
— леску;
— колёсные диски;
— новую оптику.
Чтобы осуществить внешний тюнинг скутера, отличный от привычных всем стандартов, необходимо:
— установить новый звуковой сигнал;
— заменить фары;
— произвести полировку пластмассовых и металлических деталей;
— обшить седло автомобильной кожей.
— необычный вариант покраски;
— аэрография;
— наклейка виниловой плёнки;
— ультрафиолетовая подсветка и т. д.
Однако необходимо помнить, что все изменения и улучшения должны быть не только красивыми, но и практичными. Например, увеличение диаметра дисков отражается на работе тормозов, которые являются основой безопасности каждого водителя
Кроме этого, такой тюнинг скутера, своими руками сделанный, снижает проходимость, что также немаловажно. Ведь комфортно взбираться на гору хотелось бы всем
Стоит также отказаться от анодированного крепежа, который снижает безопасность передвижения. К тому же такая “красота” со временем может быстро облезть. Поэтому подобные изменения малоэффективны и неоправданы.
Если вы хотите сделать тюнинг двигателя скутера, тогда не стоит менять крышку вариатора на совершенно прозрачную, изготовленную из пластика. Дело в том, что она со временем покрывается грязью и пылью. Поэтому планируемой прозрачности вы не добьётесь, а вот жёсткость всей конструкции нарушите.
Тюнинг скутера своими руками лучше всего начинать с пластика. Открутив болты и крепления, производят внешний осмотр всего транспортного средства. Незначительные трещины и царапины запаивают или проклеивают специальным составом. Можно обработать пластик наждачной бумагой, а затем нанести на него слой грунтовки и потом уже краски. Не забудьте покрыть поверхность лаком, придав ей дополнительный блеск.
Подсветка лучше всего выполняется с помощью светодиодов, потому что они в таких условиях эксплуатации зачастую долговечнее других конструкций осветительных приборов. Часто лампочки находятся на фарах, приборной панели или колёсах. Эффектно выглядит подсветка снизу всего скутера, она создает эффект “парения”.
Но вначале необходимо спланировать, где и как будут размещаться детали подсветки на самом средстве передвижения. То есть разработать его дизайн. А потом, уже купив светодиоды и соединив их в цепочку, закрепить на заранее запланированном месте.
Вообще, тюнинг скутера может сделать из него совершенно неузнаваемую машину, способную поразить даже видавших виды любителей навороченных “девайсов”. Стоит только приложить немного смекалки, а также фантазии, и вы обязательно получите уникальное и сногсшибательное на вид средство передвижения.
Что грозит нарушителям?
Представитель Госавтоинспекции может оштрафовать водителя ТС, стоп-сигналы которого не соответствует Техрегламенту и ПДД по двум пунктам статьи 12.5 Кодекса об административных правонарушениях:
- п. 1 – за наличие неисправностей или несоблюдение условий допустимой эксплуатации (штраф 500 руб.);
- п. 3 – за наличие световых приборов, не соответствующих требованиям безопасности (лишение ВУ на 6-12 мес. и изъятие световых приборов).
Однако судебная практика показывает, что применение третьего пункта статьи 12.5 является законным и обоснованным только в том случае, если в стоп-сигналах одновременно изменен:
- цвет;
- режим работы.
Например, стоп-сигналы – мигающие, а их цвет – синий. Если имеет место только одно нарушение, наказание накладывается только по первому пункту.
Штраф в 500 рублей нельзя назвать суровым, скорее это совершенно обоснованное наказание
Мигающие “стопы” отвлекают внимание других участников дорожного движения, их концентрация внимания снижается. Также водители могут обратить внимание на стоп-сигналы идущего впереди ТС в момент, когда они будут погашены, и не успеть вовремя затормозить. Таким образом, серьезно возрастает риск дорожно-транспортного происшествия
Таким образом, серьезно возрастает риск дорожно-транспортного происшествия.
Задние фары ВАЗ 2106
Каждая из двух задних фар «шестёрки» – это блок, состоящий из нескольких осветительных приборов, выполняющих отдельные задачи.
Функции задних фар
Задние фары служат для:
- обозначения габаритов автомобиля в тёмное время суток, а также в условиях ограниченной видимости;
- указания направления движения машины при повороте, развороте;
- предупреждения водителей, которые движутся сзади о торможении;
- освещения дорожного покрытия при движении задним ходом;
- подсветки номерного знака машины.
Задние фары выполняют сразу несколько функций
Конструкция задних фар
Автомобиль ВАЗ 2106 оснащён двумя задними блок-фарами. Они расположены на тыльной части багажного отделения, чуть выше бампера.
Каждая фара состоит из:
- пластикового корпуса;
- фонаря габаритов;
- указателя направления поворота;
- стоп-сигнала;
- фонаря заднего хода;
- плафона освещения номерного знака.
Корпус фары разделен на пять секций. В каждой из них, кроме средней верхней, установлена лампа, отвечающая за выполнение той или иной функции. Корпус закрыт рассеивателем (крышкой), изготовленным из цветного полупрозрачного пластика, и также разделённым на пять частей:
- жёлтого цвета (указатель поворота);
- красного цвета (габариты);
- белого цвета (фонарь заднего хода);
- красного цвета (сигнализатор торможения);
- красного цвета (светоотражатель).
1 — указатель поворота; 2 — габарит; 3 — фонарь заднего хода; 4 — стоп-сигнал; 5 — подсветка номера
Подсветка номерного знака размещена во внутреннем выступе корпуса (чёрного цвета).

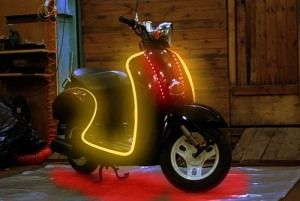

Как сделать подсветку на скутер (мопед) своими руками
Подсветка на скутер носит больше эстетическое значение, чем практическое. С ее помощью внешний вид своего транспортного средства можно сделать более интересным. В некоторой степени, в темное время суток подсветка делает мопед более заметным, что повышает безопасность езды.
Основным элементом подсветки являются светодиоды в форме ленты, полосы или трубки. Для разных частей скутера светодиоды размещают по-разному. Наиболее оптимальным вариантом считается лента, поскольку она гибкая, достаточно легко крепится и не требует слишком сложных действий при установке.
Светодиоды имеют очень хорошие эксплуатационные характеристики. Во-первых, их стоимость не большая и можно подобрать цвет на любой вкус. Во-вторых, они очень экономичны и долговечны. Несмотря на обилие цветов лампочек, популярностью пользуется синий и зеленый цвета. Можно выделить как отдельные элементы, например, осветить номер, или полностью обвести контуры мотоцикла.
В первую очередь необходимо определится с тем, какие элементы мотоцикла будут подсвечиваться. Большой ассортимент светодиодных лент можно найти в магазинах электротоваров, причем по очень доступным ценам. Кроме ленты, понадобятся провода и простенький выключатель.
Инструкция по установке
- Проще всего закрепить ленту при помощи двустороннего скотча. Для этого следует очистить поверхность от грязи и обезжирить ее. Сначала скотч клеится к поверхности, а затем размещать ленту. Способ имеет один большой недостаток – от повышенной влажности скотч будет отклеиваться. Еще один способ – просверлить маленькие дырочки и закрепить ленту при помощи лески, либо купить специальные пластиковые крепления.
- Лампочки подключаются к аккумулятору, поэтому необходимо продумать, куда лучше всего спрятать провода.
- Провода соединяются с лентой при помощи паяльника. На один из проводов необходимо становить тумблер, который лучше всего закрепить в районе руля.
- Для того, чтобы защитить систему от короткого замыкания, следует установить предохранитель. Если систем подсветки несколько, предохранитель устанавливается на каждую из них.
- Провода подсоединяются к аккумулятору следующим образом: плюс соединяют с предохранителем, а минус – с корпусом.
- При определении частей мотоцикла, которые будут подсвечиваться, следует учитывать несколько моментов. Во-первых, лента не должна слепить самого владельца скутера в движении, ни встречных водителей. В ином порядке, это приведет к уменьшению уровня безопасности дорожного движения.

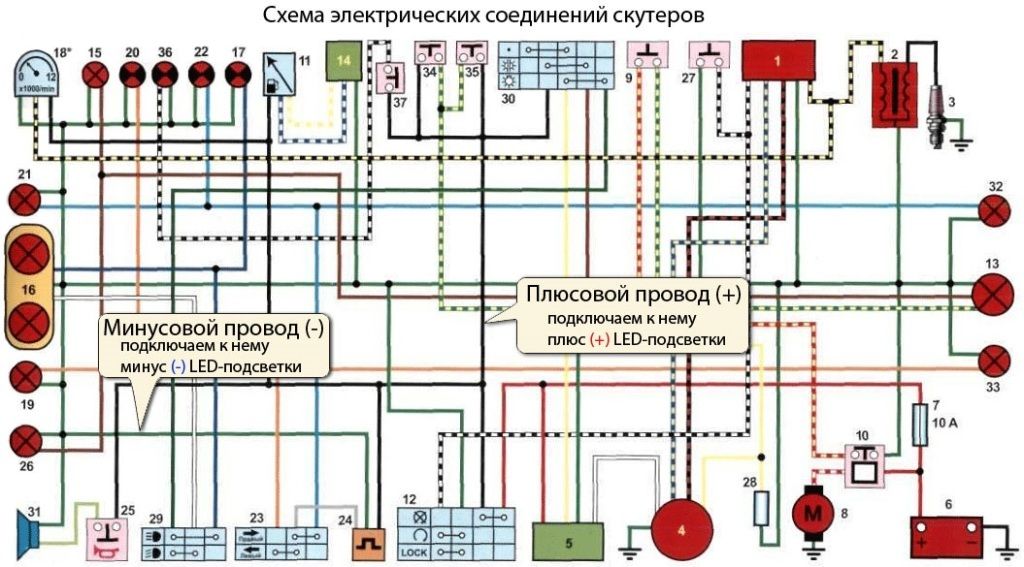

Схема подключения подсветки изображена на рисунке.
Подключить подсветку на мопед своими руками будет не сложно. Главное- определиться с цветом лампочек и типом их соединения. А дальше немного усилий и скутер заметно преобразится. Дополнительное подсвечивание скутера не запрещено в правилах дорожного движения, но и не разрешено. Все зависит от того, насколько ярким стал мотороллер, и какое настроение у инспекторов.
Подключение LED-ленты на скутер
Многие владельцы скутеров желают сделать светодиодную подсветку на скутер, но не знают, как правильно это сделать. Давайте посмотрим, как это можно реализовать на деле. Что нам потребуется для установки светодиодной подсветки на скутер?
Светодиодная лента. На радиорынках светодиодную ленту обычно продают катушками. Лента наматывается на такие «бабины», которые чем-то напоминают катушки с магнитной лентой для старых магнитофонов.
Продают ленту, как правило, от 1-ого и более метра. Для LED-ленты белого свечения стоимость 1-ого метра невысока и составляет около 200 руб.
Дешёвую светодиодную ленту можно заказать через интернет, например, в Алиэкспресс.
Выключатель. Можно применить рокерный ON-OFF (включено/выключено). Также подойдёт кнопка с фиксацией или тумблер.
Далее желательно найти где-нибудь плавкий предохранитель на ток срабатывания где-нибудь 500 мА (обычный сетевой предохранитель на 220 вольт из радиоаппаратуры). Несмотря на то, что такой предохранитель рассчитан на напряжение 220 вольт, при замыкании в цепи подсветки он срабатывает на ура. Также подойдёт самовосстанавливающийся предохранитель. О них мы уже писали на страницах сайта здесь.
Соединительные провода. Несколько метров двужильного медного провода. Он нам потребуется для соединения выключателя, предохранителя и светодиодной ленты.
Прямые руки
Для начала надо определиться с тем, где мы хотим установить светодиодную подсветку. Выбираем и прикидываем, сколько по длине нам нужно ленты.
Светодиодная лента состоит из сегментов длиной по 5 сантиметров соединённых вместе в длинную ленту. На каждом отрезке обычно устанавливается по 3 светодиода. Соединены они последовательно. Также последовательно с ними включен токоограничительный SMD-резистор. Сегменты ленты соединяются друг с другом параллельно, образуя единую LED-ленту. Сверху лента покрывается прозрачным герметиком.
Если планируется установка светодиодной ленты в разных местах, то нарезаем нужные нам отрезки светодиодной ленты. Так как единичный сегмент ленты по длине равен 5 сантиметрам, то длина отрезков будет кратна 5 см. (5, 10, 15, 20, 30 см. ). Разрезается лента в местах электрического соединения двух сегментов. Далее к контактным площадкам (+12V и 12V) подпаиваем отрезки соединительного провода нужной длины.
Отрезки светодиодной ленты соединяем параллельно! Плюс ( + ) каждой отдельной ленточки (если их несколько) соединяем с плюсом другой светодиодной ленточки. Минусовые выводы (—) от ленточек также соединяем вместе. У нас получится несколько светодиодных ленточек соединённых параллельно. Вот рисунок, на котором наглядно показано, как это может выглядеть.
Схема LED-подсветки.
Схема соединений LED-подсветки. На схеме LED-подсветки выключатель SA1 (кнопка с фиксацией или тумблер) нужен нам для того, чтобы мы могли включать и выключать подсветку тогда, когда нам вздумается. Также не помешает плавкий предохранитель F1, который сработает в случае короткого замыкания в цепи светодиодной подсветки. Такое может случиться, например, в случае замыкания плюса и минуса ленты из-за попадания влаги, воды, дождя. Если предохранитель не ставить, то при нештатной ситуации «вылетит» центральный предохранитель, который находится в отсеке с аккумулятором.
СВЕТОДИОДНАЯ ЛЕНТА НА СКУТЕР
Технические характеристики её таковы:
— Цвета — красный, зеленый, синий, белый, розовый красный, желтый, оранжевый, голубой, фиолетовый, светло-зеленый, сапфир синий, зеленый синий, фиолетовый, серый, светло-желтый, голубой, коричневый. RAINBOW FLASH ЦВЕТ,- Количество светодиодов: 300 на 5 метров, размер: L500cm (5M) х W0.8cm х T0.25cm. — Входное напряжение: 12В.
— Работает при температуре: -20° — 50°.
В комплектацию светодиодной многоцветной ленты входило:
— 5M 300P светодиодов RGB 5050 Super FLASH SMD светодиодные ленты- контроллер ИК- пульт дистанционного управления (что удобно для управления с далекого расстояния)
Что такое вообще RGB светодиод — это такой светодиод, в котором объедены кристаллы красного, зеленого и синего цвета, получается полноцветный, или скажем RGB светодиод, которые могут синтезировать любой оттенок.
Далее определяемся где нам расположить равные куски ленты на корпусе скутера, разматываем ленту, отмеряем нужный кусок и ножницами разрезаем ее в том месте, где на ленте обозначена линия разреза со знаком ножницы.
После того как, определились с размещением наших кусков, переходим к пайке, нам понадобится много провода, желательно цветного, а лучше в цвет излучающего светодиода, что бы нам не запутаться. На ленте возле контактов есть буквы RGB, это обозначены цвета, т.е. RED-красный (к контакту RED подпаиваем красный провод), Green-зеленый (к контакту Green подпаиваем зеленый провод) и Blue-синий (к контакту Blue подпаиваем синий провод), желтый провод подпаиваем к контакту +12В.
В дальнейшем с помощью этих цветных проводов, мы безошибочно соединим остальные куски. Далее снимаем защитную ленту с обратной стороны светодиодной ленты и клеем ее на нужные нам места на пластике скутера. Края LED ленты оставляем не приклеенные, чтобы нам удобнее было вести монтаж, берем дрель и в корпусе сверлим отверстие такого размера, чтоб все четыре провода свободно в него проходили.
Место пайки проводов изолируем термоусадкой нужного нам диаметра, теперь просовываем все эти провода в отверстие в месте с термоусадкой, и таким образом соединяем все куски ленты. Чтобы наша лента не отваливалась со временем от скутера, закрепляем ее на пластиковые хомуты.
Сверлим отверстия, вставляем в него хомут и затягиваем с обратной стороны, такое крепление очень надежно. Провод, что соединяет ленту и контролер, удлиняем тоже цвет в цвет, сам контролер управления с ИК-датчиком располагаем в удобном для нас месте (я закрепил под сиденьем в бардачке, а ИК-датчик вывел наружу.
Для подачи питания на контролер управления применил разъем от БП игровой приставки SEGA, соединяем этот разъем с аккумулятором согласно схеме.
Берем пульт ДУ и нажимаем на нем кнопку включения ON, если все сделали правильно у нас все должно заработать, если нет — ищем проблему. Пол дня работы и наш скутер преобразовывается.
Видео тюнингованного скутера
Где именно закрепить ленту на скутере? Это уже зависит от конструктивных особенностей каждой модели и вашей фантазии.
Описание электрической схемы
Для практической реализации приведенной схемы необходим мультивибратор, основу которого составляет микросхема DD1 К561ЛА7 и микросхема-счетчик DD2 К561ИЕ8. С помощью первой микросхемы создаются импульсы, включающие светодиоды. Благодаря микросхеме-счетчику осуществляется переключение питания для определенных групп светодиодных огней.
Транзисторы VT1-VT2 используются в качестве усилителей, которые открываются благодаря напряжению, поступающему с ноги счетчика. Конденсаторы С2 и С3 играют роль фильтров питания. Подбирая емкость конденсатора С1, можно уменьшать или увеличивать, когда будут переключаться светодиоды. Для монтирования конструкции светодиодного стопа лучше всего подойдет печатная текстолитовая плата с размерами 37 х 50 мм.
Габариты печатной платы
Габариты печатной платы
Данная конструкция требует минимальную силу тока и почти не нагревается. Это дает возможность сборку, которая управляет светодиодами, сделать в этом же корпусе стоп-сигнала. При этом питание можно подключить к снятой штатной лампе.
Ниже приведена схема, которую легко реализовать.
Реализация мигания светодиодов
По данной схеме группы к выводам Out1 — Out3. Сколько светодиодов будет в целом, зависит от питания. Если лампочек слишком много, то учитывать нужно, какое питание поступает на схему от бортовой сети, составляющее 12 В. Транзисторы КТ972А необходимо защитить с помощью теплоотводящих радиаторов. По желанию можно транзистор КТ972А заменить парой менее мощных транзисторов КТ315 и мощным элементом КТ815 или аналогичными элементами.
Детали DD1.1 и DD1.2, включенные в схему, играют роль генератора, который служит для подачи импульсов на вход счетчика К561ИЕ8. Аналогично предыдущему случаю, с помощью счетчика генерируются управляющие импульсы для транзисторов. Подбирая сопротивление R6, значение его номинала должно составлять не менее 1 кОм. Для создания бегущих огней можно использовать печатную плату. Благодаря навесному монтажу конструкция получается миниатюрных размеров.
Миниатюрные размеры платы

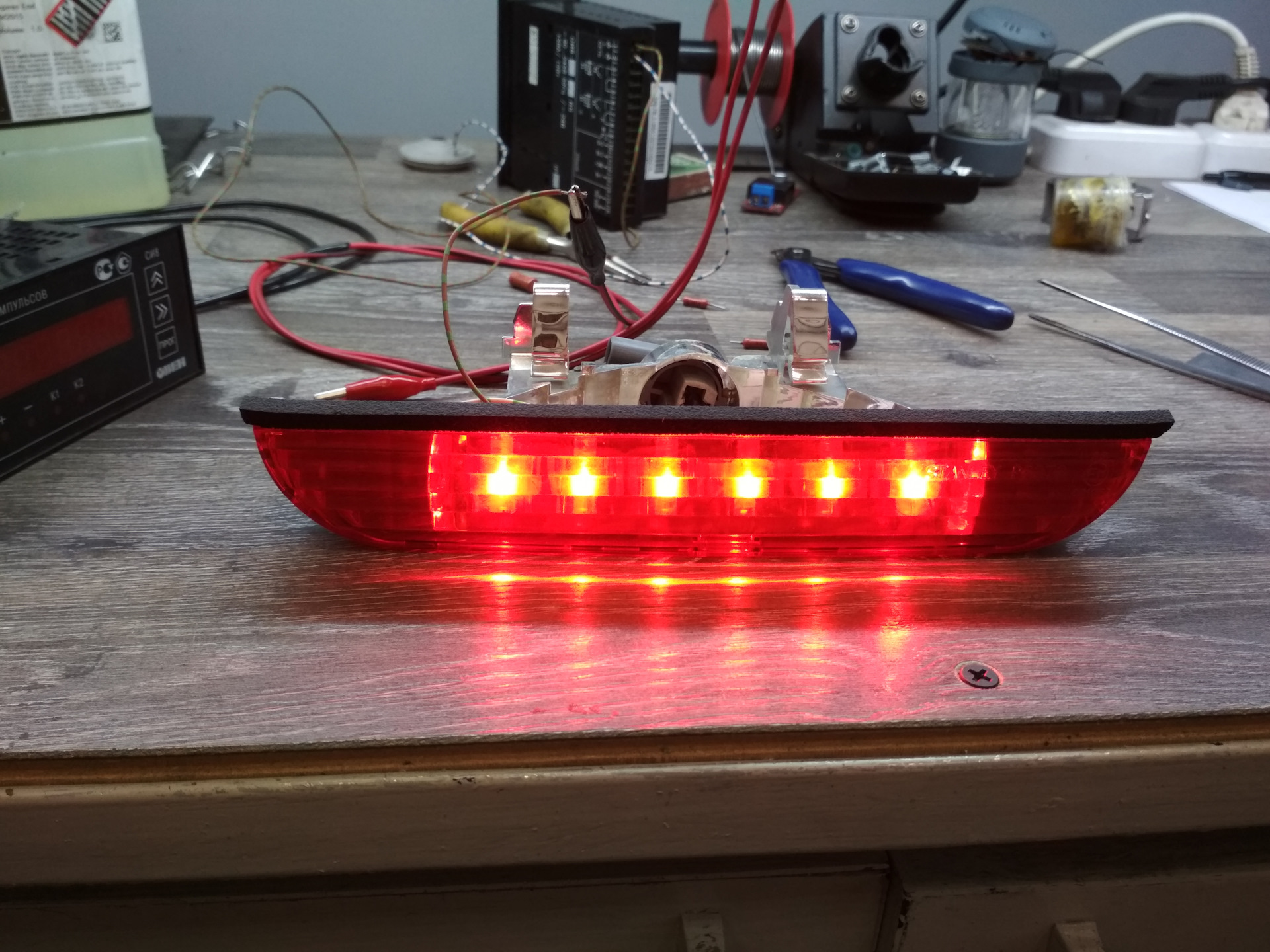

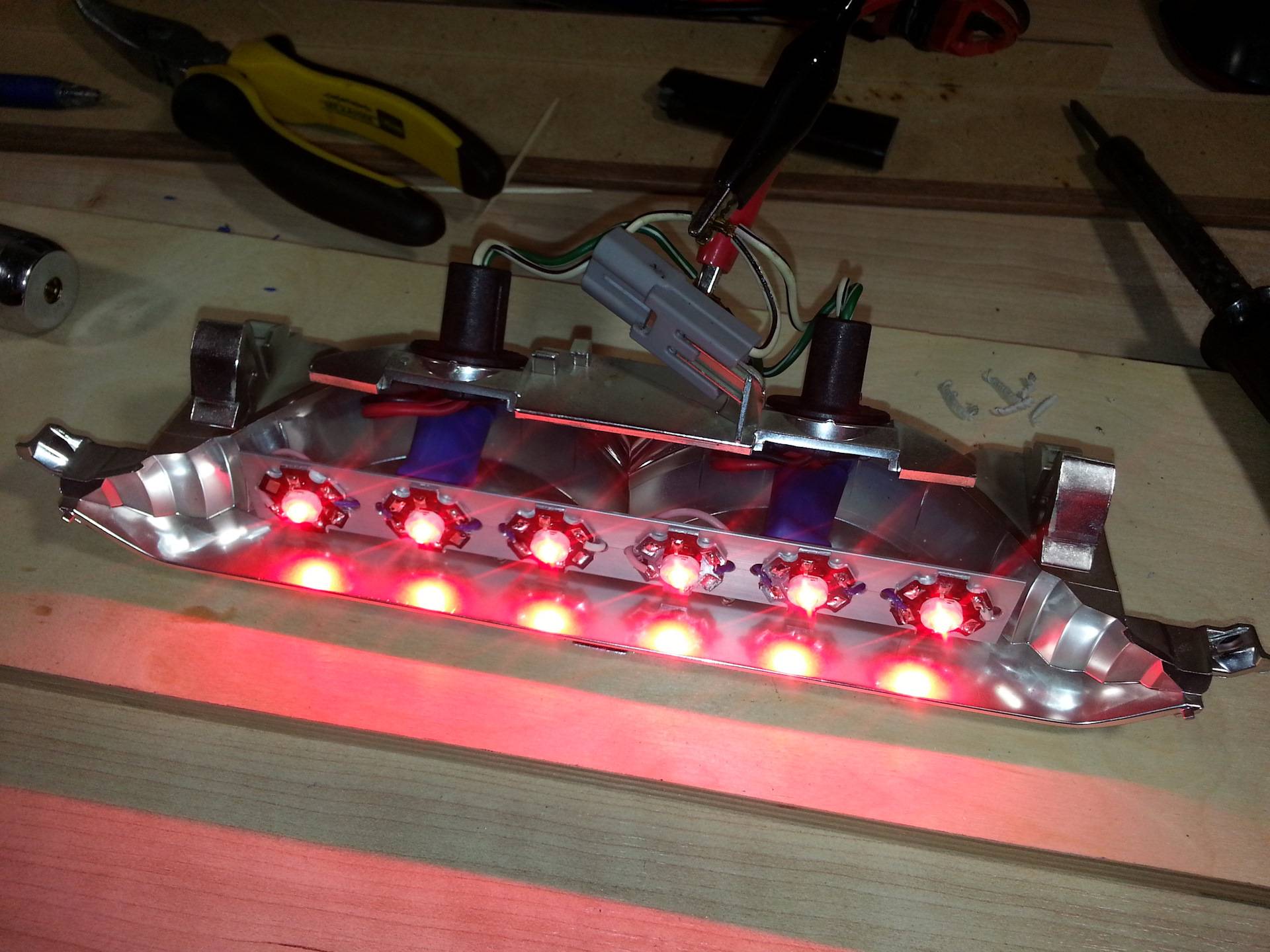

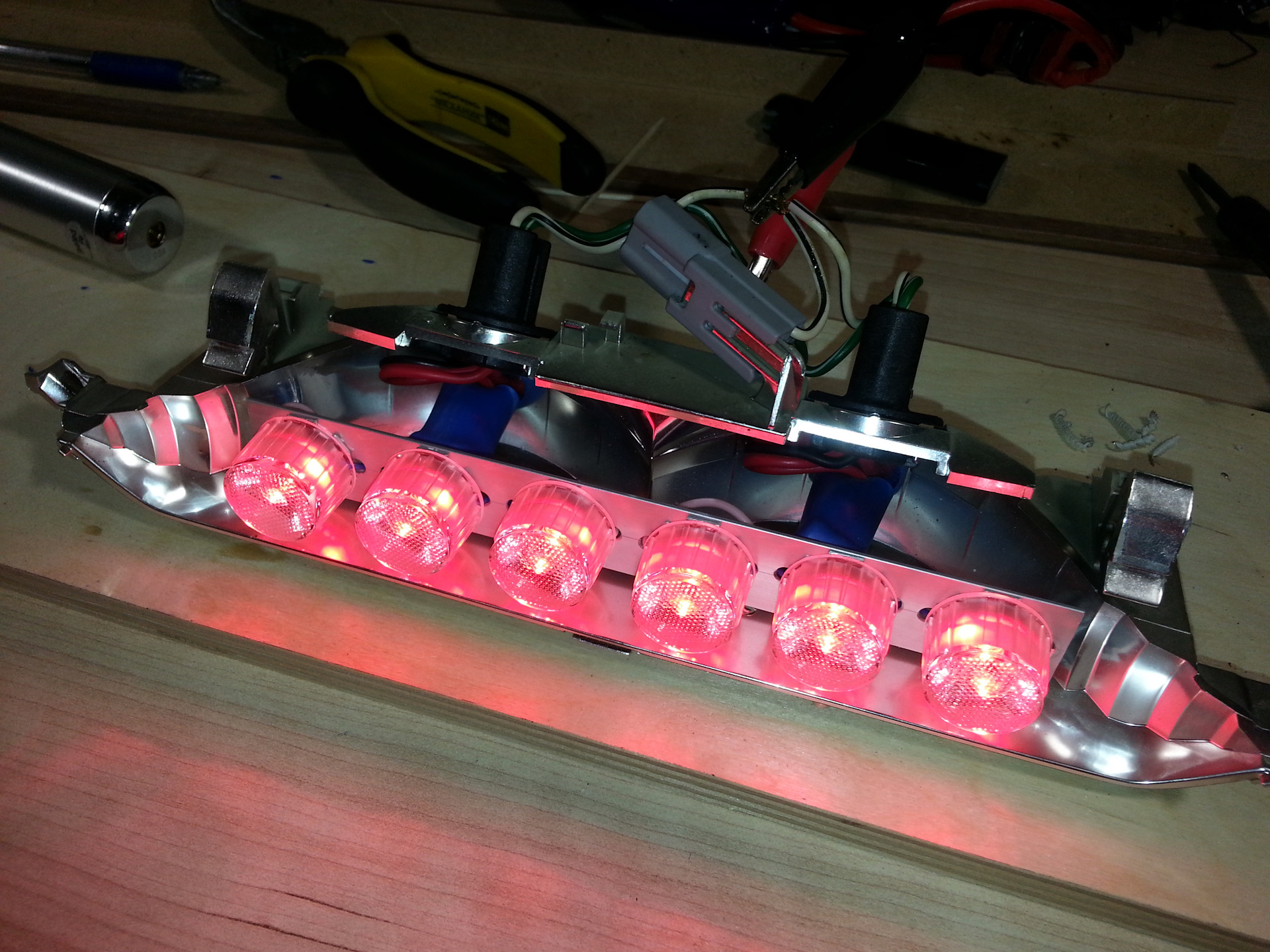

Естественно, светодиодные лампочки размещают прямо на панели стоп-сигнала, так как печатная плата слишком мала, чтобы поместить на нее светодиоды. Следует помнить о надежности, поэтому необходимо обеспечить максимальную защиту электрических соединений и контактов от попадания влаги. Для обеспечения питанием дополнительного стопа его подключают к проводке основного стопа в багажнике. Возможен вариант подключения к плате световых приборов.

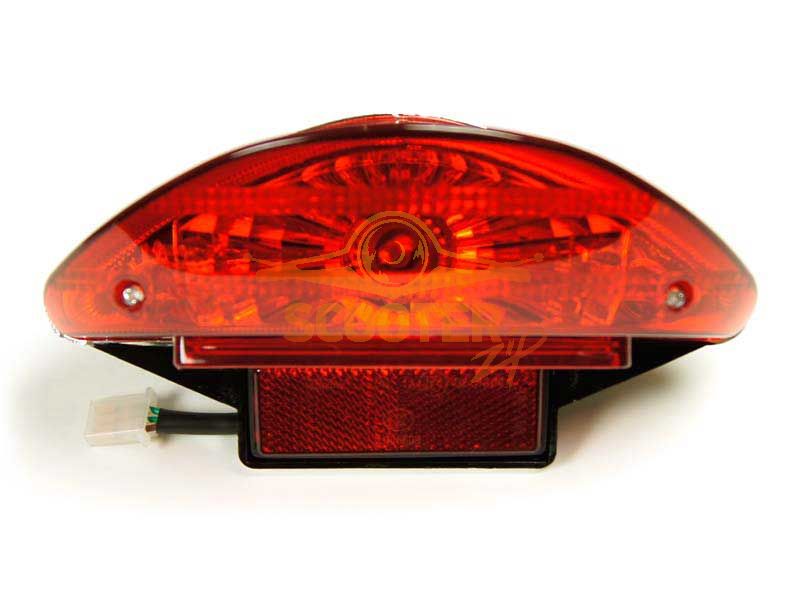

Светодиоды в стоп сигнал на скутер своими руками

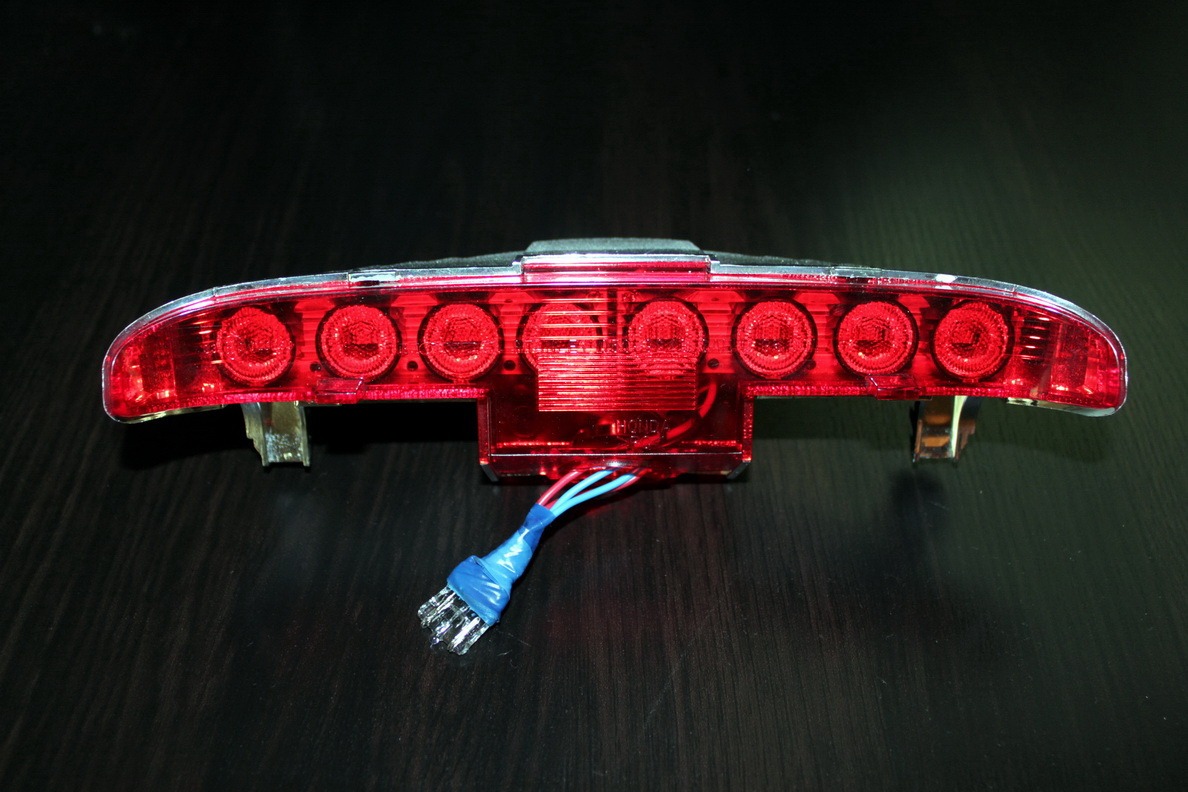

В этом материале мы представляем Вашему вниманию красивый диодный стоп сигнал на скутер. Многие скутероводы воплощают в жызнь идею заменить в скутере лампочки накаливания на светодиодные. Делают они это не только из эстетических соображений, но и с целью экономить мощность аккумулятора.
Ниже приведены дорожки монтажной платы:
Светодиоды на скутер своими руками
Для реализации этого светодиодного стоп-сагнала, кроме как купить светодиоды, потребуется приобрести лист гетинакса. Относим этот лист в гравировально-фрезерный центр, где нам надо вырезать необходимые дорожки и предоставить круглую форму самой плате (диаметр платы 58 мм).
Такой метод, конечно, более сложный и дорогой, но если не хочится возится химическим травлением платы или делать все навесным монтажом, то поступаем именно так. Тем более, что таким образом сделать все получится грамотно, красиво, надежно и потом не придется искать електросхему проводки для своего мотороллера.
На готовые платы со стороны монтажа светодиодов наклеиваем белый матовый оракал, чтобы скрыть сиробуронепонятний цвет гетинакса и повысить светоотражение. Надо прикупить комплект плоских микрорезисторив и два комплекта по 44 светодиода на каждую плату (за 24 красных широкоугольных контур «габарит» и по 20 красных узконаправленных на контур «стоп») и самому спаять или найти электронщика, который быстро и опрятненько спаяет Вам все это. Если Вы не проффесионал, и не знаете как припаять светодиод, то самому паять не советую, потому что пайка светодиодов находятся на расстоянии 0,5-1 мм друг от друга, да и сами светодиоды миниатюрные.

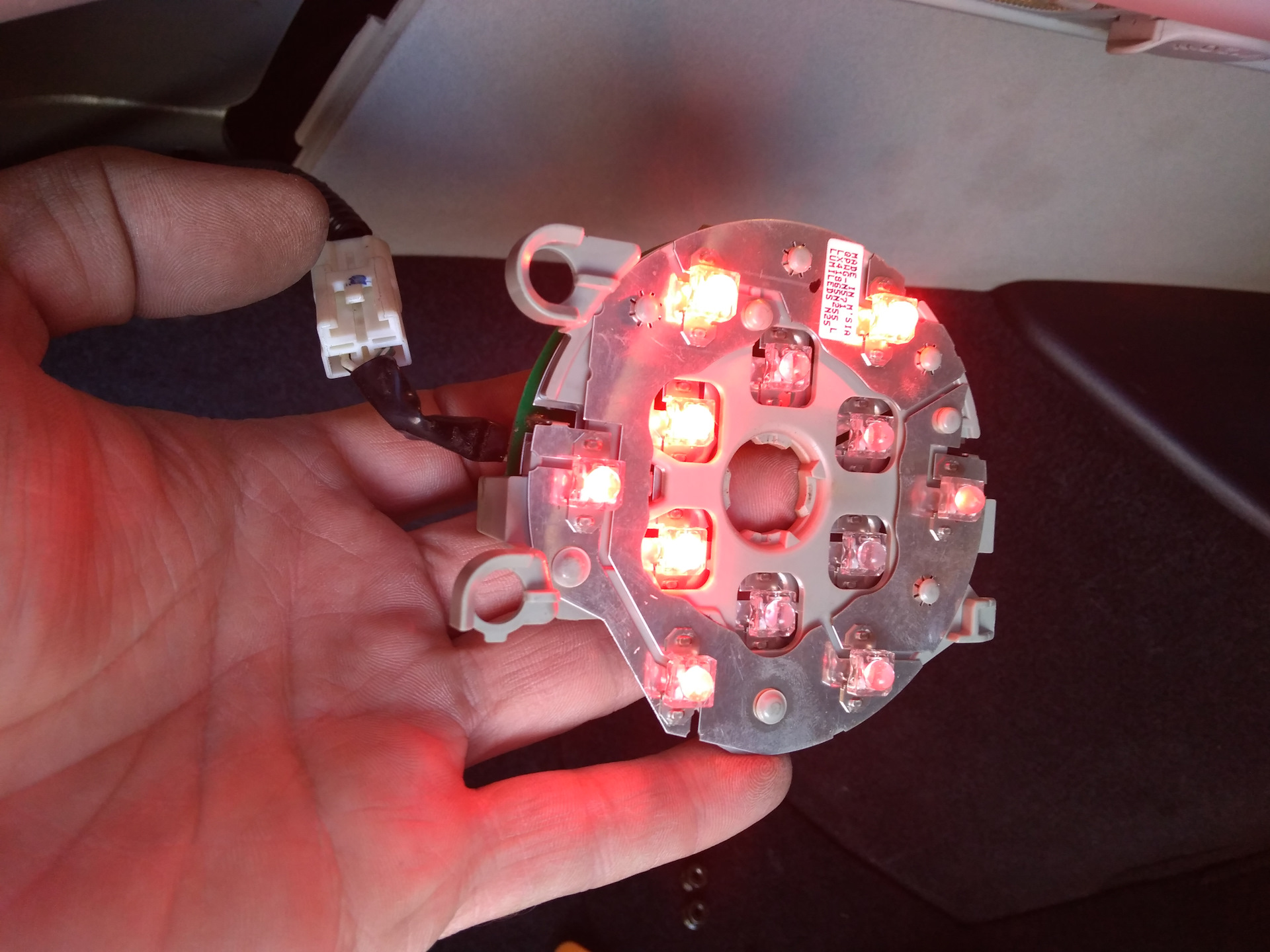

Когда я впервые увидел собранные модули, то первым вырвалось: «Кристаллы Swarovski». Круглые платы с белым покрытием и геометрически правильно выстроенными светлячками выглядят просто потрясно! Для закрепления новых модулей на месте я разобрал родные лампочки, оставив только металлический цоколь,затем наполнил их «холодной сваркой» и вставил туда винты диаметром резьбы 4 мм. На винт накрутил гайку-шайбу, одел светодиодный стоп сигнал и зажал, опять таки, шайбой-гайкой.

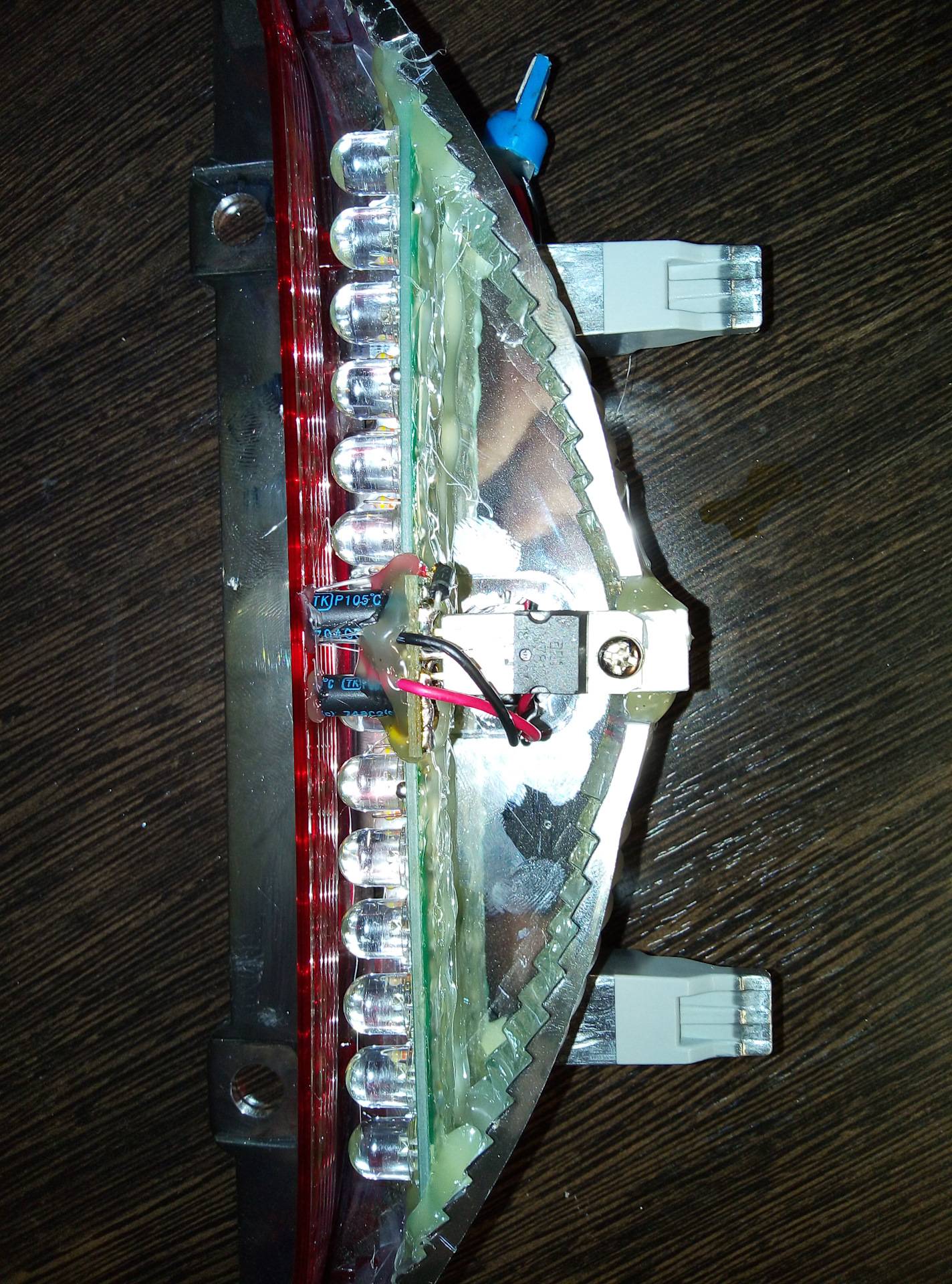

Вся эта светодиодная конструкция отлично встала на место родной лампочки. Чтобы скрыть внешние гайки насадил на них черные золотниковые колпачки (в любом автомагазине 50-80 Копеек).
Вот и все, теперь Вы знаете, как сделать светодиодный стоп сигнал на скутер. Жаль что фотографии не могут передать реальной красоты свечение.
В вашем браузере отключен JavaScript
Многие считают, что тюнинг мототехники это сложный процесс и для его осуществления, надо обращаться в специализированные сервисы. С одной стороны это так, по крайней мере, замену поршневой лучше делать в сервисе, но установку подсветки можно осуществить и в домашних условиях.
Что потребуется для установки подсветки?
Для начала стоит её купить. Для этого можно отправиться в близлежащий автомагазин и искать там диодные ленты. В автомагазине они будут довольно дорогие и скорее всего только белого цвета. Так что более оптимальным вариантом будет поход в магазин электротоваров. Очень часто там можно найти такие же диодные ленты, только в два раза дешевле, плюс к этому будет представлено широкое разнообразие цветов. Покупку диодных лент мы осуществили, можно переходить к следующей стадии. Далее нам понадобятся провода, взять их можно в том же магазине электротоваров. Ещё понадобится выключатель, опять-таки покупаем его в электротоварах, либо вынимаем из старых советских телевизоров. Не забудьте, что для установки подсветки понадобится паяльник и простейшие навыки обращения с ним. После того, как всё приобрели можно переходить к стадии подключения.
Для подключения диодной ленты нужно найти плюс и минус. На этой стадии большинство людей и зависают, так как не знают, откуда можно запитаться. Либо начинают подсоединять напрямую к аккумулятору. Это конечно можно осуществить, если у вас в запасе есть второй аккумулятор. К тому же, даже если вы всё правильно подключите, это будет не очень удобно, ведь для того чтобы снять аккумулятор вам потребуется отсоединять питание подсветки. Поэтому плюс лучше подключать к предохранителю, если вы его сожжёте менять не так уж и дорого. Если затрудняетесь в подсоединение к предохранителю, можно запитать плюс от катушки зажигания, но это нежелательно. Далее нужно найти минус. Опять-таки можно подсоединить к аккумулятору, но это будет глупо. Поэтому подсоединяем к корпусу. Для этого ищем любой болт и проверяем тестером, проходит ли там минус, то есть одну клемму бросаем непосредственно на минус аккумулятора, а другую на болт. Если нет тестера, не расстраивайтесь, подсоединяете плюс диодной ленты к аккумулятору, а минус к болту, если она засветится, смело можно запитывать минус от этого болта. Далее переходим к самой установке, для этого выбираем место, куда будет крепиться диодная лента. У скутеров выбрать место крепления легко, обычно это боковая облицовка днища, но можно крепить и в другие места, здесь главное фантазия. Главное, чтобы свет от ленты не слепил ни вас, ни мимо проезжающих водителей, во избежание аварийных ситуаций. Правильно выбранное расположение для диодной ленты, обеспечит визуальную красоту, но также может добавить безопасности в тёмное время суток, так как вас будет лучше видно. Теперь переходим к выключателю, он нам понадобился, чтобы ленты можно было выключать. Конечно, их выключателем может служить и зажигание, но это не очень удобно, так как подсветка в светлое время почти бесполезна.
Как избежать проблем с инспекторами ДПС?
Подсветка днище в России не запрещена и не разрешена. То есть всё напрямую будет зависеть от настроения инспектора. Поэтому чтобы свести риск выписывания штрафа на минимум, не используйте тёмно-синий, так как это цвет спецтехники. Также не стоит устанавливать слепящую подсветку. Если всё-таки вас остановит инспектор ДПС, сразу же выключайте свою подсветку и пускай они попробуют доказать, что она светила.
Заключение
Имея хотя бы небольшой опыт электромонтажных работ, пользуясь приведенными в статье схемами, можно самостоятельно оттюнинговать свой автомобиль, сделав бегущий огонь на светодиодах для стоп-сигнала. Если для реализации бегущих огней своими руками не достаточно опыта и знаний, можно купить заводские стоп-сигналы с такой функцией. В таких устройствах реализовано больше функций.
В зависимости от алгоритма бегущие светодиоды могут гореть при аварийной остановке, во время торможения, если водитель дает задний ход и др. Для установки заводских стоп-сигналов не нужно специальных знаков, поэтому с их монтажом справится даже начинающий водитель.
