Почему стартер не крутит и не щелкает на ВАЗ-2109 и как починить
От правильной работы стартера зависит, заведется ВАЗ-2109 или нет. Неисправность стартера может состоять как в поломке самого агрегата, так и в износе отдельных элементов электрической цепи. Предлагаем рассмотреть поломку, когда стартер не крутит и реле втягивания тоже не срабатывает, каковы причины таких особенностей функционирования авто и как их устранить.
Почему не крутит и не щелкает стартер
Отсутствие вращения стартера возможно вместе с отсутствием механизма срабатывания реле. Если реле исправно, слышен щелчок, если нет, никаких звуков при повороте ключа зажигания тоже нет. Специалисты отмечают следующие основные причины, почему на ВАЗ-2109 стартер не крутит и не щелкает:
- с провода, подключенного к выводу и расположенного на реле втягивания, соскочил наконечник;
- на аккумуляторе отсутствует заряд;
- окислились выводы от АКБ;
- пострадало реле механизма, например, окислены выводы или появился обрыв;
- в контактной составляющей выключателя зажигания отсоединена проводка (как точно определить эти провода? Они окрашены в розовый и красный цвет);
- некорректно работает втягивающее реле, его может заклинить, как вариант устройство согрело и теперь подлежит замене.
Как починить неисправности стартера своими руками
Электрическая составляющая стартера состоит из таких конструктивных элементов:
- обмотка;
- щеточный узел;
- втягивающее реле.
Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.
Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.
Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.
Починить втягивающее реле ВАЗ-2109 удается 2 способами:
- Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
- Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.
Дело в том, что в агрегатах, устанавливаемых на ВАЗ-2114, на контактные плоскости наносят слой сплава цветных металлов, которые минимизируют риск окисления и получения эрозий. При зачистке вы своими руками счищаете этот слой, поэтому нет ничего удивительного, когда деталь снова быстро выходит из строя.
Чтобы починить стартер на ВАЗ-2109, если он не крутится и не слышен характерный щелчок зажигания, возможно, потребуется проверить состояние щеточного узла. Принимайтесь за разборку стартера, если щетки изношены, признаки будут видны сразу. Что касается сгорания обмоток, определить эту неисправность легко по цвету и характерному паленому запаху.
Редукторный или роторный стартер на ВАЗ 2109?
Сегодня я расскажу на собственном примере об отличиях редукторного и роторного стартеров! Долго же я мучился с этим роторным стартером, установленным ещё в далёком 98м году в Тольятти на конвейере АвтоВАЗ. Мучения у владельцев, как правило, начинаются при стечении некоторых обстоятельств)) Например, когда аккумулятору несколько лет и имеются проблемы с системой питания или зажигания. То есть, при переливе карбюратора или лёгкой неисправности трамблёра, когда и без того тяжело завестись (а надо на работу), тут на помощь в подсерании дня приходит наша батарейка =) Мы пытались завестись. Вот совсем чуть-чуть оставалось и должно было «схватить», но аккумулятор умер=( А дальше психи, ненависть ко всему на свете, отчаяние. Всем это знакомо!
Вот это — мой старый стартер. Роторный. Ремонтированный раз 5 уже.
Автомобиль от папы мне достался сравнительно недавно. Ранее, я не мог повлиять на её судьбу да и почему-то не интересовался, как и что там у папы. Он в Будённовске жил, я в Москве. Но теперь-то…
Занимаясь вплотную изучением нашего и не нашего автопрома, я узнал, что на современных автомобилях стоят редукторные стартеры. Ну, я и прикупил себе новёхонький блестящий стартер ЗИТ.
Вот он, ниже.
Давайте сразу про отличия. Снимая свой старый стартер, я до сих пор вспоминаю, как разбил палец и поцарапал руку. А ещё я помню, что он тяжёлый. Когда же я купил ЗИТовский редукторный стартер, он мне показался намного легче. Потом я сравнил и ДА! Он действительно легче. Что касается посадочного места, то всё идентично. Теми же тремя отверстиями устанавливаем на три шпильки и затягиваем гайками.
Ну, а теперь про отличия.
— Что я могу сказать о стоковом стартере, который ставился в ВАЗ 2109 в те годы. Ну, для начала, он роторный На простом языке, в роторном стартере всё усилие передаётся напрямую на маховик. Для этого использовался сильный мотор, а значит, что и расход аккумулятора огромный. У кого такой до сих пор стоит, знает: даже при исправных системах зимой трудно завести, если не невозможно. — Редукторный же стартер имеет редуктор, а значит, передача усилия другая. Это позволило использовать менее мощный мотор, а значи, что и расход аккумулятора меньше. В размерах, как вы успели заметить, он тоже меньше роторного. Я далеко не из первых, кто поставил себе это чудо. Не я первый скажу: ребята, покупайте, ставьте и больше не мучайтесь! Мало того, что расход батарейки другой, так ещё и двигарь крутит «на ура»! И звук, это просто песня:)) Как на дешёвенькой иномарке;)
Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?
Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

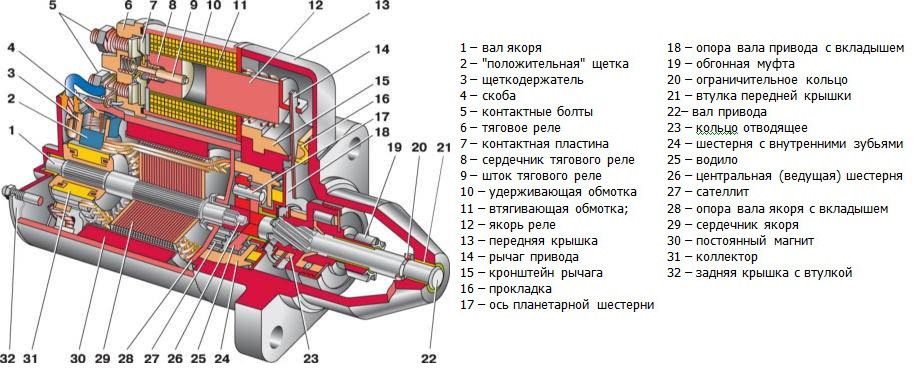

Схема стартера и назначение
На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.
Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.
Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.
Неисправности стартерного механизма
Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.
А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.
Снятие и подключение нового стартера
Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.
Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.
Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.
Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.
Диагностика неисправностей стартера ВАЗ-2107
- отсутствие вращения ротора;
- щелчки при попытке старта;
- посторонние звуки при работе устройства.
Стартер не запускается
Электродвигатель не работает из-за разряда батареи или выхода из строя обмоток. При разряженной батарее не включаются светотехнические приборы или лампы светятся тускло, а при попытке запуска двигателя раздается щелчок, после которого индикаторы гаснут.
Треск при запуске стартера
Треск указывает на поломку втягивающего реле, которое не может ввести в зацепление шестерню ротора с венцом маховика. Ремонт заключается в проверке проводки и замере сопротивления обмоток. Поврежденное реле подлежит замене.
Стартер щелкает но не проворачивается
Дефект указывает на недостаточное напряжение в сети питания из-за разряда батареи или окисления контактных площадок. При севшем аккумуляторе щелчок сопровождается снижением яркости ламп. Дефект наблюдается при плохом контакте между контактами батареи и клеммами проводки.
Стартер гудит но двигатель не запускается
Причиной гула является заклинивание бендикса, реле не может продвинуть шестерню к маховику. Для проверки необходимо снять электромотор. После очистки стартера от грязи работоспособность восстанавливается.
Выход детали из строя: причины
Бендикс относительно надежен и зачастую не доставляет особых хлопот автолюбителям, но поломку исключать не стоит. Износиться могут шестерня, а также ролики − эти детали испытывают серьезные нагрузки при запуске мотора и при трогании с места автомобиля.
Основные признаки того, что деталь неисправна:
- мотор не запускается − стартер не крутится, тогда как присутствуют щелчки;
- при запущенном силовом агрегате бендикс не разъединяется с маховиком, то есть стартер продолжает крутиться;
- из подкапотного пространства появляется дым с запахом гари;
- при попытке завести мотор слышно жужжание стартера. Двигатель удается запустить лишь после нескольких попыток.
Данные симптомы могут свидетельствовать о том, что необходима замена бендикса на новый.
Замена стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Стартер необходим для заводки машины, во время работы двигателя он отключается. Его бендикс с шестерней заходит назад и тем самым выходит из зацепления с маховиком – деталью, установленной на конце коленчатого вала (закреплена непосредственно на кончике). Маховик крутиться по своей оси, если завести двигатель у автомобиля, а стартер вставлен своей передней частью (маской) внутрь маховика, и когда вы начинаете заводить двигатель автомобиля, бендикс с шестеренками входит в зацепление в стоящий на месте маховик (там шестерня стартера соприкасается с зубьями маховика). После вхождения на стартер идёт ток, и шестерня у стартера начинает вращаться. Скорость вращения шестерни 250 оборотов коленвала в минуту, соответственно 4 оборота в секунду). Когда вы убираете руку с ключа зажигания, он с помощью пружинки отводится назад, и бендикс у стартера возвращается на своё место. В это время выходит из зацепления шестерня с маховиком. Мы постарались объяснить механизм работы стартера, а теперь разберемся как его менять.
Примечание! Переднеприводные автомобили гораздо удобней в ремонте, чем классика: в классических моделях для снятия стартера необходимо разбирать двигатель, иначе к нему не подлезть из-за неудобного месторасположения. В Самарах этот момент более продуман, а значит и инструментов понадобится немного: гаечные ключи и смотровая яма.
Месторасположение стартера
На автомобилях семейства Самара или Самара 2, стартер располагается в одинаково. В поиске стартера, сначала следует ориентироваться на аккумуляторную батарею (красной стрелкой на маленьком фото показана), потом, заглянув по глубже в моторный отсек, вы обнаружите стартер (указан белой стрелкой). Лучше всего загоните автомобиль на смотровую яму и оттуда смотрите на стартер (большое фото было сделано из нижней части автомобиля), вставленный внутрь двигателя.
Когда менять стартер?
- Слышны щелчки во время проворачивания ключа в зажигании, а автомобиль не заводится.
- Бендикс не входит в зацепление и стартер работает в холостую (слышно звук прокручивания стартера, однако двигатель не запускается).
- Стартер крутиться очень плохо (медленно). Здесь возможны несколько причин: во-первых, аккумулятор сел – зарядите его; во-вторых, втулки у стартера пришли в негодность и вал сместился – замените втулки новыми, проведите ремонт, разобрав стартер, при отсутствии средств на новый (с подробной инструкцией знакомьтесь в статье «Ремонт стартера на автомобиля»).
Снятие
1) Скиньте минусовую клемму с аккумулятора автомобиля, чтобы обесточить подачу электричества на стартер. Трудности с отключением? – Смотрите статью: «Замена аккумулятора на автомобиле», пункт первый.
2) Теперь подумайте, с какой части автомобиля вам будет легче всего снимать стартер с машины (сверху/ снизу). Совет: у карбюраторных двигателей в отсутствии поблизости смотровой ямы, легче снимать сверху. У инжекторных машин сверху также возможно снимать, однако вдобавок необходимо снять корпус воздухофильтра. Учтите, в разы удобнее снимать снизу, пользуясь ямой. Нижний болт без проблем выверните (сверху, кстати, нижний болт вы скорее всего даже и не отвернёте без специального инструмента). При наличии защиты картера – снимайте (присутствует не на всех автомобилях, т.к. с завода защита не ставится, но брызговик, защищающий двигатель от загрязнения ставится всегда, обязательно снимайте его, инструкция «здесь»).
3) Сняв все препятствующие детали, переходим к снятию непосредственно стартера:
- отсоедините колодку проводов, потянув за неё (фото 1);
- переходите к отворачиванию гайки крепления клеммы АКБ и полностью данную гайку отверните (фото 2);
- снимите клемму со шпильки стартера, на которой она и находиться (фото 3);
- выверните три гайки, крепящие стартер к двигателю автомобиля.
Установка
Устанавливается новая деталь в обратном снятию порядке.
Примечание! Рекомендуем зачистить шкуркой клемму, подсоединенную к стартеру, в случае наличия ржавчины или въевшейся грязи. Чистая клемма обеспечит лучший контакт, а чтобы впредь она больше не гнила и не окислялась, смажьте солидолом либо вазелином.
Ремонт
Тогда у вас есть выбор — заменить реле полностью или попробовать его отремонтировать.
Полностью отремонтировать можно только реле, имеющее разборную конструкцию. Нередко автомобили имеют реле с неразборным корпусом. Ремонт тоже возможен, но только частично.
- Открутите пару болтов крепления реле к стартеру, отсоедините кольцо сердечника от верхнего конца рычага хода;
- Вместо него необходимо установить новое магнитное реле, тем самым завершив замену.
Но если вы хотите сэкономить или просто любите повозиться с автомобилем, вполне можно попробовать восстановить поврежденное реле. Для этого предлагаем вам подробную инструкцию.
Самое уязвимое место в этом устройстве — контакты в месте припайки проводов к клемме. Он может окислиться или просто изначально был некачественным. Поэтому прежде чем разбирать реле, пропаяйте контакты паяльником. В большинстве случаев функция реле возвращается и разбирать корпус не нужно.
Взорванный элемент
Если эта мера не помогла, будем разбирать корпус и ремонтировать.
- Реле состоит из корпуса с обмоткой внутри, сердечника с возвратной пружиной и контактов.
- Пружина отсоединяет шестерни ротора стартера от венца бендикса при выключении обмотки реле.
- Задняя крышка реле крепится винтами к корпусу. Поэтому первым делом нужно снять эту крышку, открутив соответствующие крепления.
- Оба контактных болта имеют гайку, которая также откручивается.
- Под гайками вы увидите шайбы. Убедитесь, что вы не потеряли их, чтобы вы могли положить их обратно, когда будете собирать их.
- Отсоедините оба провода от обмотки, вооружившись паяльником. Затем снимите крышку.
- Если вы обнаружите на контактах следы нагара, их можно удалить небольшим надфилем.
- Под крышкой находится резиновое уплотнительное кольцо. Проверьте его на эластичность, целостность. Если кольцо повреждено или изношено, замените его новым.
- Снимите контактную пластину вместе со штоком.
- С помощью плоской отвертки снимите возвратную пружину.
- Если пружина деформирована, сильно растянута, она потребует обязательной замены. В противном случае изношенная пружина не сможет гарантировать желаемый контакт. В результате реле не работает должным образом.
- Разобрать контактную пластину. Для этого нужно снять стопорное кольцо, изолирующую шайбу. После этого сама пластина выпадет за счет давления, создаваемого пружиной.
- Снимите контактные болты с крышки. Очистите их контактные поверхности. Не редко из-за подгорания контактных поверхностей втягивающее реле перестает нормально функционировать.
Контактные болты
- Если нагар слишком сильный и не удаляется простой наждачной бумагой, не спешите покупать новые болты. Просто поверните их на 180 градусов. Так они заденут с другой стороны, где копоти нет.
- Обмотки реле размещены в неразборной коробке. Если они повреждены, у вас нет другого выбора, кроме как полностью заменить реле.
- Замените все поврежденные или изношенные элементы реле сцепления, затем соберите все обратно в корпус. Снова вставьте магнитное реле и проверьте, вернулось ли зажигание в норму.
Если у реле неразборный корпус, многие рекомендуют его менять. Но при желании такое устройство можно даже отремонтировать. Для этого нужно развальцевать корпус пассатижами, затем припаять контакты и снять крышку. Затем следуйте инструкциям выше.
Завершающим этапом замены или ремонта является проверка сопротивления обмоток.
Если узел исправен, мультиметр в режиме омметра покажет вам следующие данные.
| Место измерения | Индикатор в норме |
| Между лепестковым контактом и нижним болтом реле | Сопротивление в этой части должно быть ок. 0,5 Ом |
| Между лопаточным контактом и корпусом | При проверке этой части необходимо добиться 0,7 Ом с допустимо малой погрешностью |
Проверка статуса
При значительном отклонении от нормы заменить отремонтированное реле, либо проверить новое. Он может быть бракованным или поддельным.

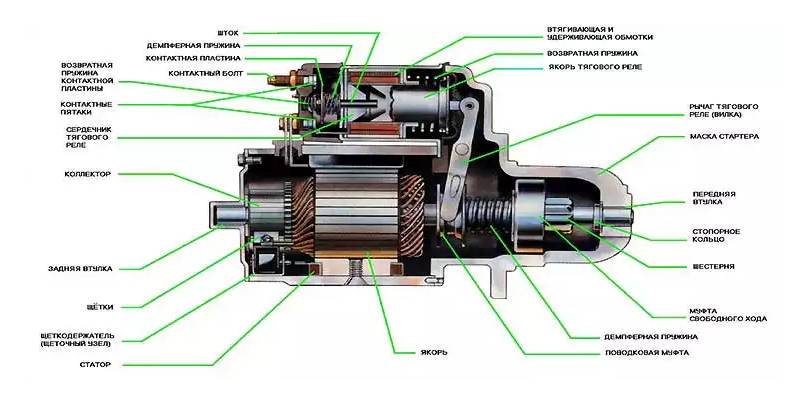

УСТРОЙСТВО ПУСКОВОГО МЕХАНИЗМА
Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:
- Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
- Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
- Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
- Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
- Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;
- Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.
Это интересно: Замена противотуманной фары: отсутствие у вас опыта – не помеха
По каким причинам с устройством запуска ДВС могут начаться проблемы
Несмотря на то, что стартер используется кратковременно, его узлы и механизмы подвержены механическому и электрическому износу.
Представленная неполадка может быть вызвана различными причинами.
Среди них выделяют:
- недоброкачественное соединение клеммных выводов и токопроводящих элементов;
- повышенный износ посадочных мест якоря;
- подклинивание бендикса;
- высокое значение механического сопротивления;
- нарушение целостности изоляционных элементов.
- износ щеточного узла.
Просадка напряжения в цепи стартера даёт о себе знать в момент подачи напряжения на втягивающее реле при повороте ключа в положение «ст». Она выражается в том, что ходовые огни и подсветка приборов отличаются тусклым свечением. Это говорит о том, что стартер забирает большую часть заряда АКБ автомобиля.
Зачастую, причиной такого явления становятся соединительные элементы цепи стартера. Чтобы убедиться в их исправности, следует провести полную ревизию всех клемм и выводов. Даже если внешне они выглядят вполне работоспособными, не стоит делать поспешных выводов. Условия работы таких элементов сопряжены с большими нагрузками, которые могут вызвать их подгорание, особенно при слабом соприкосновении.
Якорь электродвигателя стартера, ввиду конструктивных особенностей, вращается внутри медно-графитовых втулок. Стоит отметить, что наибольший износ приходится на переднюю втулку – ту, которая обращена к маховику. По мере увеличения износа, нарушается центровка якоря и он неминуемо коснётся изолированных «башмаков» статорной обмотки. Произойдет нарушение изоляционного слоя обмоток.
Казалось бы, почему бы не поставить на место медных втулок куда более износостойкие подшипники. Они в данном случае не используются, вследствие того, что их рабочие элементы будут испытывать серьезные электромеханические нагрузки. Кроме этого, встает вопрос о дополнительной изоляции якоря стартера.
Признаки, указывающие на такое недоразумение, выражаются в повышенной шумности стартера в момент запуска двигателя. Стоит отметить, что прежде чем якорь начнет свою разгульную жизнь, он будет долго и упорно напоминать Вам о своём недуге. Поэтому, как только появились первые симптомы биения якоря, втулки нужно заменить.
Кроме этого часто возникает банальное подклинивание муфты свободного хода, которое может быть вызвано повышенной выработкой рабочей поверхности или загрязнением.
Еще один сопутствующий фактор – высокое механическое сопротивление. Данный термин подразумевает то, что в силу некоторых неблагоприятных обстоятельств, имеет место быть затрудненное вращение коленчатого вала автомобиля.
Чаще всего, это проблема может возникнуть в зимнее время года, если смазка двигателя имеет минеральное происхождение. Не исключается также и вариант, когда горе-моторист, в ходе сборки кривошипно-шатунного механизма взял да и перетянул вкладыши, полагая, что так надёжней. Чтобы убедится в этом, достаточно провернуть коленвал через хроповик. Если вал стоит как вкопанный, видимо так оно и есть.
Не стоит забывать и про щеточный узел. Угольно-графитовые щетки со временем приходят в негодность, что в свою очередь пагубным образом отражается на ресурсе коллектора электродвигателя.
Для проведения диагностических мер по выявлению просадки напряжения на стартере понадобится мультиметр и контрольная лампа.
Чтобы убедиться в целостности обмотки стартера, необходимо воспользоваться обыкновенной бытовой лампочкой на 220В. Один конец от лампы фиксируем на корпусе стартера, второй поочередно подводим к выводам статорной обмотки. Если какая-либо обмотка пробита, лампа непременно загорится.
Щетки проверяются по той же схеме, только с использованием 12В лампочки.
Ремонт стартера в ВАЗ 2108 своими руками
Стартер автомобиля ВАЗ 2108 является самой часто ломающейся деталью
Поэтому важно уметь осуществить его ремонт и замену самостоятельно, не прибегая к услугам автосервисов, так будет значительно дешевле. Это несложное действие легко проделать следуя подробной инструкции. Основная задача стартера состоит в том, чтобы преобразовать механическую энергию в электрическую в достаточном для запуска двигателя количестве
Основная задача стартера состоит в том, чтобы преобразовать механическую энергию в электрическую в достаточном для запуска двигателя количестве.
Стартер ВАЗ 2108
Долгая работа стартеру противопоказана, но автолюбители очень так делают, особенно в условиях низкой температуры зимой. Такое использование является одной из самых распространенных причин поломки стартера ВАЗ 2108.
Самые часто случающиеся поломки это:
- Реле не срабатывает и якорь не крутит;
- Низкая скорость вращения якоря;
- Не вращается коленвал;
- Стартер продолжает работать, несмотря на то, что двигатель уже завелся.
Все эти неполадки требуют ремонта. Для проведения ремонтных работ потребуется снять, проверить и разобрать стартер автомобиля ВАЗ 2108.
Как снять стартер?
- Установить автомобиль ВАЗ 2108 на смотровую яму, эстакаду или на домкрат;
- Поставить коробку передач на нейтральное положение;
- Снять щиток;
- Вытащить шланг из воздухосборника;
- Извлечь стартер.
Как проверить стратер?
Для того чтобы проверить обмотки понадобится прибор мультиметр.
- Поставьте деталь на торец, выводами обмоток направьте вверх;
- Один щуп прибора нужно приложить к плюсовой клемме, другой на болты стартера;
- Проверяем, крутит стартер или нет;
- Если крутит плохо, значит, не работает стартер;
- Если стартер работает хорошо, нужно проверить реле;
- Чтобы проверить реле, пропустите напряжение в 12 В на вывод, минус приложите к корпусу;
- Если омметр не показывает скачков напряжения на шкале, значит, реле нуждается в ремонте или замене. Разбирать реле ВАЗ 2108 нужно только в том случае, если ему требуется ремонт.
Проверьте поверхность коллектора и якорь, очистите их от загрязнений смоченной в спирте тряпочкой. Не нужно для этой цели использовать ацетон или другие сильные растворители. Сердечник и обойму тоже нужно протереть насухо и обработать небольшим количеством силиконовой смазки.
Как разобрать стартер?
Подготовьте свободную рабочую поверхность и набор инструментов. Осмотрите стартер ВАЗ 2108 тщательно перед тем, как начать его разбирать. Отметьте провода, для того чтобы не перепутать их местами при сборке.
Якорь ВАЗ 2108
- Ключом на 10 отверните две гайки шпилек;
- Извлеките стартер и якорь со шпилек;
- Снимите центральную шестерню с вала якоря;
- Открутите два винта задней крышки;
- Снимите заднюю крышку;
- Извлеките щетки;
- Снимите якорь;
- Извлеките регулировочную шайбу из оси якоря;
- Снимите опору вала якоря;
- Извлеките планетарные шестерни привода;
- Извлеките привод;
- Отделите опору от рычага;
- Обоприте торцевой частью коронную шестерню на брусок из дерева;
- Расположите на ограничительном кольце ключ на 13 согласно инструкции;
- Ударами молоточка по ключу спрессуйте стопорное кольцо;
- Извлеките запорное кольцо;
- Выньте ограничительное кольцо хода шестерни привода;
- Извлеките привод в сборе;
- Разожмите стопорное кольцо щипцами;
- Снимите его;
- Извлеките шайбу и опору вала привода;
- Извлеките коронную шестерню планетарного редуктора с вала привода;
- Осмотрите коллектор и обмотки якоря (следов обугливания быть не должно);
- Царапины коллектора необходимо обработать мелкозернистой наждачной бумагой;
- Если якорь сильно обгорел или износился, его необходимо заменить на новый;
- Шейку вала тоже нужно обработать мелкозернистой наждачной бумагой при обнаружении задиров или наволакиваний материалов подшипников;
- Проведите контрольный замер обмотки якоря омметром на предмет обнаружения замыканий;
- Проверьте щетки на износ, при необходимости замените;
- Проведите сборку согласно инструкции, но в обратном порядке;
- Перед тем как установить щеткодержатели, нужно снять все пружины, а щетки задвинуть в направляющие.
Эта инструкция даст возможность как начинающим, так и опытным автолюбителям сэкономить деньги на услугах по ремонту и замене стартера.
