Смазочная система двигателя

Система смазывания двигателя


Система смазывания двигателя Система смазывания двигателя должна обеспечивать бесперебойную подачу масла к трущимся поверхностям с целью снижения потерь мощности на трение, уменьшения износа деталей, защиты их от коррозии, отвода тепла и продукта износа от трущихся деталей. От исправного состояния системы смазывания в значительной степени зависит надежность работы двигателя. В зависимости от условий и режима работы того или иного механизма применяют различные сорта и виды смазок.

Применяемые для смазки двигателей масла должны обладать определенной вязкостью, не должны содержать механических примесей, воды, кислот и щелочей. Для автомобильных двигателей применяют комбинированную систему смазывания. В зависимости от размещения и условий работы деталей масло подается или под давлением, или разбрызгиванием, или самотеком. К деталям, испытывающим большую нагрузку, масло подается под давлением, к остальным деталям – разбрызгиванием или самотеком.

Возможные неполадки

Наиболее распространёнными неполадками, с которыми встречаются автомобилисты, является выход из строя деталей масляного насоса, фильтров (чаще – из-за износа), потеря герметичности узлов, нарушение регулировок или механические проблемы с редукционными клапанами.

Неисправности системы смазки двигателя, как правило, связаны с двумя группами неполадок.

  • Неполадки, которые приводят к понижению давления масла. Они могут быть результатом деформации, износа, повреждения масляного насоса, низкого уровня масла, засорения фильтра, выхода из строя датчика масла, заедания редукционного клапана.
  • Неполадки, которые приводят к повышенному расходу масла. Это результат выхода из строя газораспределительного механизма, износа прокладки насоса, засорения вентиляции картера, повреждения КШМ (кривошипно-шатунного механизма), ослабления масляного фильтра (или изначально ошибки при его закреплении).

Для выявления показателей давления используют сигнальные лампы на панели приборов транспортного средства. Пониженное давление масла – прямой сигнал, свидетельствующий о том, что на транспортном средстве нельзя ездить, и требуется ремонт или техническое обслуживание.Для определения расхода масла у современных автомобилей с автоматикой есть специальная контрольная лампа на панели приборов. Для определения проблемы у транспортных средств без такой лампы традиционно применяют щуп.

Износ и деформация

Если диагностика показывает, что детали износились, то есть отслужили свой срок эксплуатации, в большинстве случаев не стоит пытаться восстанавливать их. Её нужно менять. У прокладок, колпачков, сальников фильтров есть ресурс (указан в документации на детали), и, если их не заменить, количество проблем можно только увеличить. Например, несвоевременная замена фильтра приводит к критической концентрации вредных примесей, что может привести к деформации не только самого фильтра, но и корпуса. К деформации корпуса может привести, например, износ наружной поверхности втулок насоса.

Кстати, о деформации. Она может наступить гораздо раньше самого износа. Но, чтобы решить проблему, придётся не просто менять деформированную деталь, но и устранять причину, которая привела к этой неприятности.

Например, при механической деформации часто корень проблемы – в неисправностях иных узлов, взаимодействующих с ССД. В частности, деформация деталей системы смазки может быть ответной реакцией на выход из строя сайлентблоков, нарушение крепления ДВС. Впрочем, здесь важна именно комплексная диагностика. Сразу «обвинять» крепление ДВС или сайлентблоки не стоит. Например, в ситуации, когда деформированы детали клапанной группы ГРМ, часто виновато качество масла.

Профилактика неисправностей

Самая эффективная профилактика неисправностей – регулярное квалифицированное техобслуживание:

  • Систематическая замена масляного фильтра.
  • Систематическая замена моторного масла.

При это нужно четко знать сколько моторного масла требуется системе, учитывать объем системы смазки двигателя. Недостаточное количество масла – это создание нагрузки на детали, увеличение сухого трения, ускорение износа. Переизбыток масла – риск создать избыточное давление и вывести из строя сальники распредвала, коленвала, «убить» уплотнители и нарушить герметичность.

Важно! Вместе с заменой масляного насоса всегда важно не лениться заменять масляный фильтр. Важный элемент профилактики – это и грамотная эксплуатация ДВС. Особенно важно корректно запускать двигатель в морозное время

При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается

Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Важный элемент профилактики – это и грамотная эксплуатация ДВС

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Прогрев двигателя перед запуском в этой ситуации – необходимая операция.

Своевременное техническое обслуживание и профилактика – это обеспечение смазочными веществами всех деталей, вступающих в трение, защита ДВС от перегрева, остаточных продуктов сгорания, гашение колебаний и подавление шумов.

Источник

Принцип действия

Масляная система автомобиля должна принудительно, под давлением, обеспечивать бесперебойную подачу смазочного материала к вращающимся элементам мотора. Давление поступающей смеси должно быть достаточным, чтобы обеспечить стабильное функционирование рабочих механизмов в узлах трения автомобиля.

Моторное масло снижает трение, возникающее между двумя подвижными объектами. Влияние трения можно снизить, если между движущимися плоскостями создать разделительную масляную пленку, которая защитит трущиеся детали от появления чрезмерных механических нагрузок. На величину и прочность защитного слоя влияет форма соприкасающихся деталей и санитарное состояние их поверхностей.

При соблюдении условий эксплуатации двигателя разделительный слой будет иметь достаточную плотность, чтобы предупредить непосредственный контакт поверхностей. Но в условиях экстремальных нагрузок, прочность и толщина пленки может снизиться, и детали начнут соприкасаться. Такие обстоятельства называют граничной смазкой.

Масло, имеющее нормативную вязкость, поможет снизить отрицательный эффект, и предотвратить износ конструкции. Кроме параметров вязкости на качество смазки влияет величина давления масляной жидкости и температурные параметры работы двигателя.

Показатели давления масла

Стандартную силу давления смазочных жидкостей возможно обеспечить только в случае достаточного объема масляной эмульсии в поддоне агрегата. Проверить уровень жидкости можно посредством металлического щупа, размещенного в направляющей трубке, возле блока цилиндров.

Давление смазки в системе регулируется датчиком, который в случае слабого напора отправляет сигналы электронному манометру, расположенному в салоне автомобиля. Устройство фиксирует и отражает на своей шкале существующую величину давления в системе. Рекомендуемые заводом изготовителем параметры – это 2–4 кг/см2.

Низкое давление смазки наблюдается в момент первого запуска и в случае работы мотора на холостом ходу, а высокое – при работе агрегата на повышенных оборотах. Недостаточная плотность смазочной жидкости не позволит сформировать в зонах контакта разделительную пленку, что может привести к интенсивному износу деталей.

Температура масла

Низкий или высокий температурный режим в любом случае отрицательно сказывается на защитных качествах масла. Холодное масло слишком густое. Это создает определенные трудности при перемещении эмульсии по каналам смазки. Перегретая смесь, наоборот, слишком жидкая для того, чтобы создать на трущихся поверхностях прочную разделительную пленку. Тонкий масляный слой или его отсутствие может привести к износу или поломке двигателя.

Автовладелец может своими силами рассчитать благоприятные термические условия для стабильной работы силового агрегата. Для этого нужно к температуре атмосферного воздуха добавить +60°C. В результате этой операции получаем среднее значение температуры, которое должен фиксировать датчик на приборной панели в салоне автомобиля.

Почему загорается лампа давления масла

Как мы уже говорили, на панели приборов есть лампочка или иконка, которая загорается, если давление масла в двигателе достигло опасной отметки. Что делать, если она горит, и как избавиться от неисправности в системе?

Данная лампочка включается в двух случаях: в системе слишком низкое давление либо мало самой смазки. Сразу определить, что означает загоревшаяся на приборной панели лампа невозможно, для этого нужно изучить инструкцию по эксплуатации. Но дадим подсказку: у бюджетных марок авто обычно нет индикатора низкого уровня смазочной жидкости, в них горящая лампочка свидетельствует о недостаточном давлении в системе.

Недостаточное давление масла.

Если на прогретом двигателе загорается лампа давления масла, значит, данный показатель опустился слишком низко. Обычно она горит всего несколько секунд, тогда ситуация не критична для мотора. Чаще всего это происходит во время сильного крена машины в повороте, при холодном пуске в зимнее время.

Также эта лампочка может загораться из-за недостаточного объема смазочной жидкости в системе, причем в этом случае уровень достигает критической отметки. Итак, лампочка загорелась, что делать? Для начала проверьте уровень по щупу. Если он показывает, что жидкости действительно недостаточно, нужно просто долить ее до нужного уровня и снова проверить лампочку. Если та погасла, значит, все нормально, и остается только не забывать вовремя доливать смазку. В противном случае авто может ждать серьезная поломка.

Если уровень смазочной жидкости в системе нормальный, но лампа горит, вероятно, сломан масляный насос. Из-за чего в системе смазки двигателя невозможна нормальная циркуляция.

Что бы ни произошло, как только вы увидели загоревшуюся иконку на своей приборной панели, нужно остановиться, съехать на обочину или в другое место, где вам никто не помешает, и заглушить мотор

Такие меры предосторожности связаны с тем, что без нужного количества смазки мотор может остановиться и сломаться, а это не только влечет за собой очень дорогой ремонт – использовать автомобиль становится опасным. Смазочная жидкость является обязательным элементом для нормальной работы авто, без нее мотору достаточно всего нескольких минут, чтобы выйти из строя.

Еще один вариант, при котором может загореться лампочка – масло было только что полностью заменено на новое

Если вы выбрали смазочную жидкость хорошего качества, лампа низкого давления масла при запуске двигателя погаснет примерно в течение 10–20 секунд. Если этого не произошло, вам установили бракованный масляный фильтр, его нужно поменять.

Неисправность датчика давления масла.

В нормальных условиях при 800–900 об/мин, иными словами на холостом ходу, давление смазывающей жидкости составляет от 0,5 кгс/см2. Нужно понимать, что установленные в автомобиле датчики могут иметь различный диапазон срабатывания: от 0,4 до 0,8 кгс/см2. Если в вашем авто стоит датчик, запрограммированный на подачу сигнала при 0,7 кгс/см2, то даже при 0,6 кгс/см2 на приборной панели будет загораться лампа.

Разобраться в ситуации поможет повышение до 1 000 об/мин на холостом ходу. Если автомобилю ничего не угрожает, лампа погаснет. В противном случае вам нужен мастер, чтобы проверить систему при помощи манометра.

Также датчик может обманывать вас из-за засорения масляных каналов, поэтому стоит произвести прочистку. Для этого отверните датчик, после чего как следует прочистите все масляные каналы.

Если уровень масла в норме и датчик исправен.

Посмотрите на щуп – вам нужно точно знать, что уровень смазки не поднялся с последней проверки. Чем он пахнет? Нет ли запаха бензина? Наличие постороннего запаха – показатель того, что в двигатель попадает топливо либо тосол. Есть и другой вариант, позволяющий узнать состав жидкости: опустите щуп в воду – посторонние примеси сразу выдадут себя бензиновыми разводами на поверхности воды. Как только бензин обнаружен, отправляйтесь в мастерскую для ремонта двигателя.

Если на панели загорелся индикатор, о котором говорилось выше, и виной тому проблемы с двигателем, вы сразу это поймете. Явными признаками неисправного мотора являются снижение мощности машины, повышенный расход топлива, темный выхлоп.

Если вы уверены в нормальном уровне смазки, можно не беспокоиться, когда индикатор долго горит при холодном пуске. Во всем виноваты погодные условия, ведь за ночь смазка стекает из всех магистралей и утрачивает свое жидкое состояние. При запуске двигателя ей нужно снова распределиться по системе, насос должен выдать нормальное давление. Чтобы дойти до датчика давления, смазке требуется примерно 3 секунды, тогда как к основным элементам системы она попадает быстрее – за счет этой особенности не происходит износа деталей.

Неисправности системы смазки двигателя

  • Потеки на поддоне. Потёки возникают в результате нарушения герметичности картера. Для устранения неисправности необходимо заменить прокладку. При замене поверхность прокладки обрабатывают герметиком;
  • Падение давления жидкости. Отклонение показателя от нормы может быть спровоцировано износом шестерен насоса. Для ремонта необходимо установить новые шестерни или заменить узел полностью;
  • Отсутствие давления. Возникает в результате выхода из строя насоса или нарушения герметичности его впускного тракта. Для устранения поломки необходимо заменить узел новым или герметизировать впускной тракт;

  • Датчики работают некорректно. При нарушении работы датчиков оператор не контролирует работоспособность силового агрегата. Для устранения неисправности меняют вышедшие из строя датчики;
  •  Регулярное понижение уровня жидкости в поддоне. Возникает в результате разгерметизации или при износе маслосъемных колец поршневой группы. При ремонте система герметизируется или меняются маслосъемные кольца;
  • Повышение давления. При превышении нормы давления необходимо проверить степень загрязнения фильтра грубой очистки и работоспособность перепускного механизма.

Из вышеперечисленного следует, что смазка силового агрегата выполняет одновременно несколько функций. Системы силовых установок схожи и имеют одинаковые основные элементы. Для нормальной работы системы смазки необходимо регулярно обслуживать агрегат.

Принцип работы и виды систем смазки

Все смазочные системы разделяют на две основные группы: с «сухим» и с «мокрым» картером. Последняя более популярна, благодаря простоте реализации. С другой стороны конструкции с «мокрым» картером склонны к таким проблемам, как вспенивание и расплескивание моторного масла , приводящее к перепадам уровня. В этом случае его подача в систему может быть нестабильной.

Системы смазки с «сухим» и «мокрым» картером

Отличительной чертой «сухих» систем является наличие отдельного бака, в котором хранится моторное масло. Моторное масло после поступления в двигатель стекает в поддон, но не накапливается в нем, а перекачивается назад в бак дополнительным насосом. Картер в таком случае всегда остается сухим.

Эта конструкция сложнее и дороже в изготовлении, однако, позволяет уменьшить высоту двигателя и обеспечивает надежную смазку при движении автомобиля по наклонным поверхностям. Это определило сферу применения систем с «сухим» картером — преимущественно в автомобилях высокой проходимости и спецтехнике.

Принципиально масло может подаваться к основным узлам двигателя тремя способами:

  • Под давлением. Масло подается принудительно ко всем узлам двигателя при помощи насоса.
  • Разбрызгиванием или самотеком. Подача выполняется под действием центробежной силы вращающихся деталей двигателя. При этом масло разделяется на мелкие частички, внешне похожие на масляный туман. Благодаря этому смазка заполняет все пространство между деталями мотора и оседает на их поверхности.
  • Частично под давлением и частично самотеком (комбинированный метод). В этом случае масло к наиболее важным узлам осуществляется под давлением, а для всей остальной конструкции разбрызгиванием.

В современном автомобилестроении практически всегда применяют комбинированный способ, поскольку он позволяет более экономно расходовать смазочные материалы и при этом гарантирует своевременную смазку основных деталей.

Как работает комбинированная система смазки с мокрым картером

Процесс смазки двигателя представляет собой повторяющийся цикл. Он состоит из следующих этапов:

  • В момент запуска двигателя приводится в действие масляный насос.
  • Маслозаборник начинает всасывать масло из поддона картера, выполняя грубую очистку.
  • На входе в насос масло проходит через масляный фильтр, где выполняется тонкая очистка.
  • Из насоса по магистралям масло подается на такие узлы двигателя как подшипники (вкладыши) коленвала, опоры распредвала, поршневые кольца, а также на рабочую поверхность цилиндров. Для этого в системе могут быть установлены специальные форсунки или просто выполнены отверстия в блоке.
  • Излишки масла, подаваемой на основные узлы, стекают через специальные зазоры на кривошипно-шатунный и газораспределительный механизмы. Их движущиеся элементы выполняют разбрызгивание рабочей жидкости, что обеспечивает ее попадание на остальные детали двигателя.
  • Масло стекает обратно в поддон картера, смывая с деталей мотора металлическую стружку, нагар и другие загрязнения.
  • После этого цикл повторяется.

Уровень масла и его значение

Для разных типов двигателей требуется различный объем масла в системе. В конструкциях с «мокрым» картером минимальное и максимальное значение уровня рабочей жидкости определяется при помощи специального щупа, который расположен на блоке цилиндров. Он имеет две метки «min» и «max».

Проверку уровня масла в системе выполняют на заглушенном двигателе после того, как он проработал некоторое время. В этом случае оно достаточно прогревается и стекает в поддон. Щуп вытаскивают, протирают тряпкой (ветошью) и погружают обратно в поддон. Далее достают повторно и проверяют уровень. Если масло, попавшее при этом на щуп, выходит за пределы максимального или минимального значения необходима доливка или слив масла. Также этот способ позволяет определить состояние и степень загрязнения.

Отличия систем смазки бензинового и дизельного двигателя

Особых конструктивных различий в смазочных системах бензинового и дизельного моторов нет. Однако, поскольку работа дизельного двигателя связана с более высокими температурами, основным отличием является используемое моторное масло. Базовая основа дизельного масла аналогична используемой в бензиновых моторных маслах, но имеет другой пакет присадок, которые позволяют обеспечить ей следующие функции:

  • Высокую моющую способность — дизельные двигатели склонны к обильному образованию сажи, а потому требуют интенсивной очистки.
  • Устойчивость к окислению — из-за высокой степени сжатия, в картер дизеля могут проникать отработавшие газы, что приводит к окислению моторного масла и более быстрой выработке его ресурса.

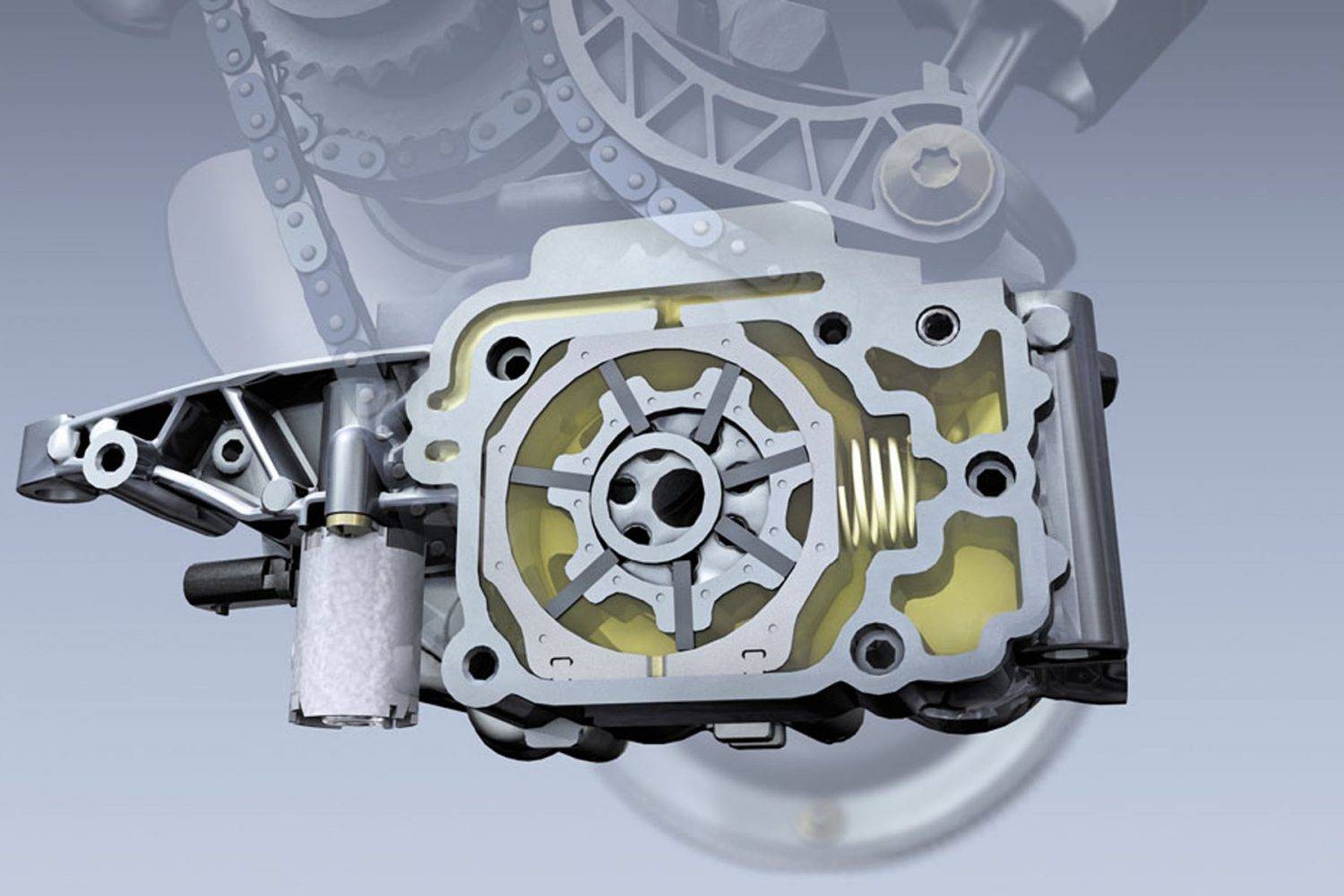

Ремонт и замена масляного насоса

Практика показывает, что если маслонасос неисправен, скорее всего, придется его менять. Первым признаком того, что нужно купить масляный насос, является увеличенный расход масла и значительное отклонение давления от нормы. Необходимо немедленно отправиться на СТО за помощью квалифицированных специалистов.

Количество же предложений на рынке позволяет подобрать деталь, которая точно подойдет конкретному транспортному средству

Важно помнить, что после демонтажа старого оборудования и установки нового необходимо убедится в герметичности соединений, а также заменить моторное масло и фильтры.

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Масляная система двигателя камаз

Смазочная система двигателя КАМАЗ-740 1. Изучите по плакату и на двигателе компоновку и работу смазочной системы. По плакату изучите схему смазывания двигателя.

2. Система смазки (рис. 2.25) двигателя смешанная, с мокрым картером. Масло под давлением подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала, втулкам коромысел, топливному насосу высокого давления, компрессору. Предусмотрена пульсирующая подача масла к сферическим опорам штанг и толкателей.

Из поддона 14 масло через маслоприемник засасывается в секции 9 и 10 масляного насоса. Через канал в правой стенке блока цилиндров масло из секции 9 поступает в корпус полнопоточного фильтра 7, где оно очищается, проходя через два фильтрующих элемента. Из фильтра масло поступает в главную масляную магистраль 6, расположенную в правой стенке картера блока цилиндров. Из главной масляной магистрали масло по каналам в перегородках блока цилиндров поступает к коренным подшипникам коленчатого вала, подшипникам распределительного вала, втулкам коромысел и по каналу в штангах клапанов к толкателям. К шатунным подшипникам коленчатого вала масло подается по каналам в коленчатом валу от ближайшей коренной шейки. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, через отверстия в канавке кольца отводится внутрь поршня и смазывает опоры поршневого пальца в бобышках поршня и в верхней головке шатуна.

Из канала в задней стенке блока цилиндров масло поступает по трубке для смазки подшипников компрессора 19. Из канала в передней стенке блока цилиндров производится отбор масла для

смазки подшипников топливного насоса 18 высокого давления. Из главной масляной магистрали масло под давлением подается к термосиловому датчику 16, который расположен в переднем тор-це блока цилиндров и управляет работой гидромуфты 15 привода вентилятора в зависимости от температуры охлаждающей жидкости в системе охлаждения двигателя. Остальные детали и узлы двигателя смазываются разбрызгиванием и масляным туманом.

Масло из радиаторной секции 10 поступает к фильтру 1 центробежной очистки, затем в радиатор 12, а из него сливается в поддон 14. При закрытии крана 2 масло из центрифуги сливается в поддон двигателя через сливной клапан 4.

Предохранительный клапан 12, встроенный в корпус радиаторной секции, отрегулирован на давление 8.8,5 кгс/см и перепускает масло из нагнетающей во всасывающую полость.

Предохранительный клапан 9, встроенный одновременно в корпус 6 радиаторной и корпус 2 нагнетающей секций, отрегулирован на давление 8.8,5 кгс/см и также перепускает масло из нагнетающей во всасывающую полость.

Масляный насос крепится к передней перегородке нижней плоскости блока цилиндров и приводится во вращение от шестерни коленчатого вала.

Поддон картера прикреплен к блоку цилиндров болтами с пружинными шайбами. Между поддоном и блоком установлена резинопробковая прокладка толщиной 2,5 мм, обеспечивающая герметичность соединения. Масло заливается через горловину, установленную в задней части блока с правой стороны. Количество масла в поддоне замеряется указателем уровня масла, на стержне которого нанесены метки «В» и «Н».

Полнопоточный фильтр (рис. 2.27) очистки масла прикреплен тремя болтами к правой стенке блока цилиндров.

При увеличении сопротивления фильтра (при низкой температуре масла или засорении фильтрующих элементов) масло поступает в главную магистраль, минуя фильтрующие элементы, через перепускной клапан. Клапан открывается, когда разность давлений до и после фильтрующих элементов достигает 2,5.3 кгс/см2.

Нагнетаемое радиаторной секцией масло по каналу в корпусе 6 подается к соплу в оси 9 ротора. Ротор 8 приводится во вращение турбиной, на лопатки которой воздействует масло, поступающее под давлением из сопла. Турбина расположена в расточке нижней части ротора.

Ротор вращается на упорном подшипнике, который устанавливается между упорной шайбой и распорной втулкой ротора, и закрепляется гайками. При выбросе масла из сопла оси 9 на лопатки турбины ротор приподнимается вверх и прижимает подшипник к упорной шайбе.

Колпак 5 ротора фиксируется штифтом в верхней части ротора и закрепляется гайкой 4. В выточке диска ротора установлено резиновое кольцо, уплотняющее колпак ротора.

Колпак 3 фильтра уплотняется в корпусе прокладкой и закрепляется на оси 9 гайкой 1. При снятии колпака 3 пластина 7 отжимается прижимами, при этом пальцы входят в отверстия диска ротора. Тем самым происходит стопорение ротора, что облегчает демонтаж колпака ротора для его очистки.

Назначение системы смазки двигателя

Любой двигатель внутреннего сгорания состоит из сотен деталей, большинство из которых (главным образом — детали КШМ и ГРМ) находится в постоянном движении друг относительно друга, а поэтому подвержены трению и износу.

Силы трения приводят к бесполезной затрате мощности двигателя, а в ряде случаев делают работу двигателя и вовсе невозможной — при трении детали нагреваются и расширяются, зазоры между ними уменьшаются и заполняются продуктами износа, и в результате происходит заклинивание.

Решает эти проблемы система смазки двигателя. Главное, что выполняет система смазки — заменяет «сухое» трение на «мокрое», в результате трение между трущимися деталями снижается на порядок, и двигатель может нормально работать.

Современная система смазки двигателя выполняет несколько функций:

  • — Снижение сил трения между деталями;
  • — Охлаждение деталей;
  • — Удаление из зазоров продуктов износа деталей и частиц нагара;

— Защита поверхностей деталей от коррозии;

— Функции управления.

Функции охлаждения и удаления продуктов износа обеспечиваются тем, что масло в современных двигателях циркулирует, находится в постоянном движении, при этом очищается и охлаждается.

Антикоррозийные свойства обеспечиваются масляной пленкой, которая постоянно покрывает детали, а также разнообразными присадками, которые содержатся в моторных маслах.

Система смазки двигателя содержит несколько основных компонентов:

-Масляный поддон картера;

-Масляный насос;

— Масляный фильтр;

— Масляный радиатор ;

— Датчики давления и температуры масла;

— Редукционные клапаны;

— Масляная магистраль и масляные каналы.

Принцип работы смазочной системы выстроен таким образом, чтобы обеспечить подачу масла ко всем трущимся деталям на всех режимах работы двигателя.

Масло хранится в поддоне картера, откуда при запуске двигателя насосом нагнетается в масляный фильтр, а от него под давлением через главную магистраль и каналы в блоке цилиндров поступает к наиболее трущимся и нагруженным деталям — коренным и шатунным подшипникам коленчатого вала, опорным подшипникам и кулачкам распределительного вала ГРМ.

Из переднего коренного подшипника коленвала масло поступает на привод ГРМ и в головку блока цилиндров, где образует масляную ванну — так осуществляется смазка коромысел, толкателей, клапанов и других деталей. Из ГБЦ масло по сливным каналам стекает в поддон картера.

Одновременно масло поступает в каналы в шатунах, и через специальные отверстия или форсунки разбрызгивается на стенки цилиндров и внутренние поверхности поршней — так обеспечивается снижение трения поршневых колец о стенки цилиндра, а также охлаждение поршней и цилиндров. Во многих двигателях такой схемы смазки не предусмотрено — в них смазка поршневых пальцев и цилиндров осуществляется масляным туманом.

По стенкам цилиндров масло стекает в картер, капли масла разбиваются движущимися деталями КШМ — так в картере образуется масляный туман. Вклад в образование тумана делает и масло, выдавливаемое из-под шатунных подшипников.

Масляный туман обеспечивает смазку шатунных пальцев, цилиндров, внутренних поверхностей поршней и других деталей.

В двигателях с турбонаддувом предусмотрена возможность подачи масла к валу турбокомпрессора, которая имея большую скорость вращения, без смазки быстро выйдет из строя.

  • 1. Патрубок маслоналивной; 2. Насос топливный;
  • 3. Трубка маслоподводящая; 4. Трубка маслоотводящая;
  • 5. Фильтр центробежной очистки масла; 6. Фильтр масляный;
  • 7. Указатель давления масла;
  • 8. Клапан перепускной масляного фильтра; 9. Кран радиатора;
  • 10. Радиаторы; 11. Клапан дефференциальный;
  • 12. Клапан предохранительный радиаторной секции;
  • 13. Картер масляный; 14. Труба всасывающая с заборником;
  • 15. Секция радиаторная масляного насоса;
  • 16. Секция нагнетающая масляного насоса;
  • 17. Клапан редукционный нагнетающей секции;
  • 18. Полость дополнительной центробежной очистки масла

Основные неисправности системы смазки и способы их устранения

Основными неисправностями системы смазки могут быть: отсутствие давления, пониженное или повышенное давление масла, попадание охлаждающей жидкости в систему смазки и течь масла. Внешние признаки неисправностей: изменение уровня масла в картере двигателя, снижение давления и вязкости, изменение цвета масла. Синий оттенок отработавших газов указывает на сгорание масла в цилиндрах из-за сильного износа поршневых колец, гильз, поршней и т. д.

Причинами отсутствия давления могут быть: низкий уровень масла в картере, заедание редукционного клапана или неисправность привода масляного насоса. В этом случае необходимо соответственно причинам или долить масло в картер, или разобрать и промыть редукционный клапан, устранить неисправность в приводе масляного насоса.

Возможные причины пониженного давления масла: низкий уровень масла, повышенная температура масла, засорение маслоприемника, ослабление пружины редукционного клапана, износ вкладышей подшипников коленчатого вала. Для устранения этого соответственно причинам необходимо: долить масло, охладить масло и устранить неисправность в системе его охлаждения, снять поддон и промыть маслоприемник, промыть редукционный клапан, при необходимости заменить вкладыши подшипников коленчатого вала.

Причинами повышенного давления масла являются: густое масло или заедание редукционного клапана. Необходимо проверить вязкость масла и при необходимости заменить его, отключить масляный радиатор, проверить клапан и устранить заедание.

Повышенный расход масла возможен в следующих случаях:

1. На оборотах холостого хода длительно работал двигатель. Рекомендуется на оборотах холостого хода двигателя не работать без необходимости.

2. Если в смазочной системе турбокомпрессора через соединения произошла утечка масла, надо соединения подтянуть. Прокладки и уплотнительные резиновые кольца двигателя заменить при необходимости.

3. Когда колпак воздухозаборника или воздухоочистителя засорился, следует очистить сетку колпака или провести обслуживание воздухоочистителя.

Понижение давления в смазочной системе двигателя может возникнуть:

1. Когда у масла высокая температура

Следует обратить внимание на указатели температуры масла и датчики давления, убедится в их исправности. Через теплообменник проверьте прокачку охлаждающей жидкости. Не должна превышать 95°С температура охлаждающей жидкости

Затем через фильтр и теплообменник двигателя проверить прокачку, проверить, как работает теплоклапан, состояние теплообменных труб. А также можно промыть трубы дизельным топливом при необходимости

Не должна превышать 95°С температура охлаждающей жидкости. Затем через фильтр и теплообменник двигателя проверить прокачку, проверить, как работает теплоклапан, состояние теплообменных труб. А также можно промыть трубы дизельным топливом при необходимости.

2. Если у теплообменника загрязнены фильтрующие элементы фильтра, рекомендуется фильтрующие элементы поменять. Заменить или устранить негерметичность.

3. Заборник масляного насоса двигателя засорен. Заборник двигателя надо промыть. В случае неплотности и утечки охлаждающей жидкости и масла, следует проверить состояние уплотняющих колец и прокладок. Заменить вышедшие из строя. А в местах соединений проверить затяжку крепежных деталей. У пропускных деталей проверить герметичность.

4. В охлаждающую жидкость попало масло или наоборот. Герметичность охлаждающих труб теплообменника надо проверить.

5. Возможно, клапаны масляного насоса двигателя засорены или неисправны. Проверьте и замените сломанные пружины, промойте клапаны двигателя.

6. Если в подшипниках коленвала недопустимое возрастание зазора. Здесь будет уместно вкладыши подшипников коленчатого вала заменить.

Повышенное давление масла в смазочной системе двигателя вызвано если:

1. У масла высокая вязкость. Советуем, на соответствующее сезону заменить масло.

2. Клапан смазочной системы заедает. Надо осмотреть клапан, а заедание устранить. Неисправные детали заменить при необходимости.

Источник
