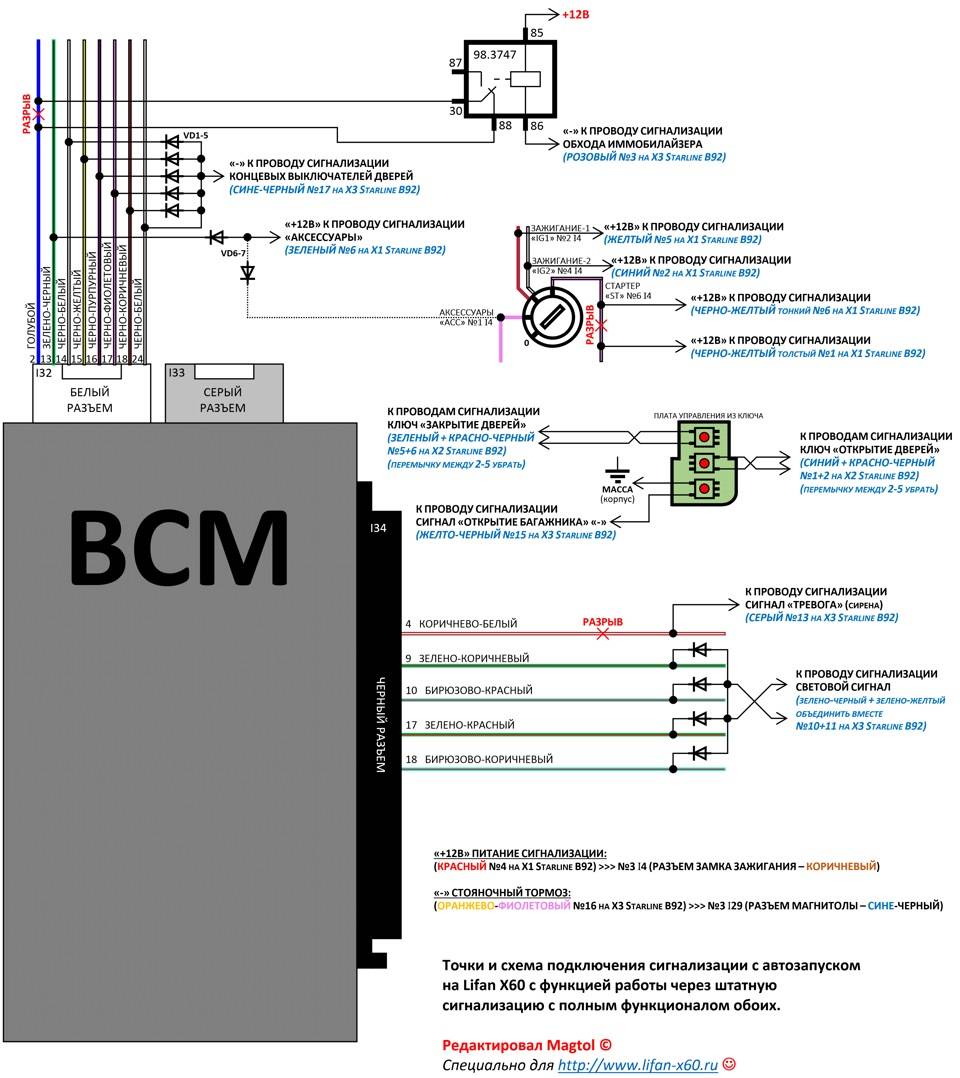

Схемы и точки подключения сигнализаций к автомобилям

Как установить сигнализацию поэтапно?

Возьмите мультиметр и протестируйте провода и контакты. Найдите точку, у которой нет сопротивления к земле АКБ. Все соединения надо закрепить пайкой и заизолировать изолентой.

Световая сигнализация

Световую сигнализацию следует подключить к поворотникам или свету основных фар. В первом случае в выключателе аварийной сигнализации нужно найти провода указателе поворотов, а во втором подключение производится к проводу управления реле. Практика показывает, что лучше подключать световую сигнализацию не к габаритам, а к проводам указателей поворотов.

Центральный замок

Подключение к центральному замку может быть реализовано по разным схемам – в зависимости от конструкции устройства. Центральный замок находится в салоне машины в скрытом от глаз месте. Чтобы отыскать его, изучите для начала электросхему своей машины. Найдите точку подключения – это обычно блок управления центральным замком. Она может находиться в следующих местах:

• на центральной панели приборов;
• на водительской двери;
• в салоне может быть кнопка управления центральным замком.

Также существуют модели автомобилей, где центрального замка вообще нет. В этом случае его придется установить.

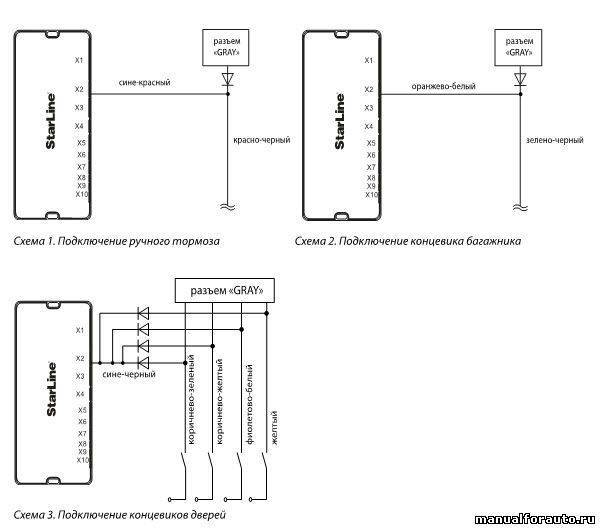

Для того, чтобы подключить концевики багажника и капота, надо отыскать провода штатных устройств и подключиться к ним. Также вы можете подтянуть к ним провода отдельно, взяв их из комплекта. Датчики багажника и капота следует установить таким образом, чтобы замыкание происходило при открытии. Воспользуйтесь специальными кронштейнами. Концевик в капоте монтируют на моторном щите, а в багажнике его устанавливают у боковой полки.

Подключение к контактам дверей

Надо определить точку подключения к контактам открывания дверей. В электросхеме к автомобилю вы можете отыскать эту точку, а с целью экономии времени вы можете посетить специализированный форум по своему авто и найти подсказку там.

Сирена и датчики

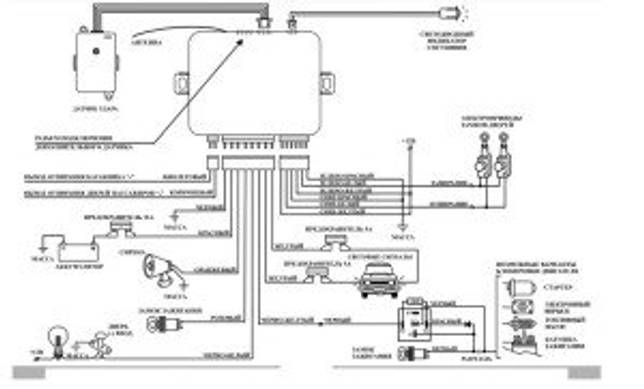

Сирену со всеми датчиками следует устанавливать по схеме. Сирену располагаем в подкапотном пространстве и фиксируем болтом, можно вместо адсорбера. Для повышения надежности крепления нужно высверлить под кронштейн дополнительное отверстие. Можете установить сирену под системой крепления дворников. Нужно разобрать крепление вместе с пластиковым основанием. Провода сирены прокладываются параллельно относительно проводов, идущих к дворникам. Установите сирену и соберите все в обратном порядке.

Что касается датчиков удара, их надо крепить к кузову машины максимально жестко – чтобы улучшить восприятие вибрации в любом месте авто. Не допускайте крепления у воздуховодов. Так как сигнализация в этом случае может срабатывать от движения воздушных потоков, а также на открытом солнце при сильном нагреве. Крепите датчики при помощи саморезов.

Контактная группа реле

Подключить ее надо к системе управления бензонасосом. При незаконном вторжении реле активизируется, и бензонасос не включится, что не позволит мотору запуститься.

Есть почти шпионский, но рабочий метод угона: «два чемодана»

Иногда угонщики работают в паре и используют два чемодана (кейса, сумки и т. п.) с оборудованием для перехвата сигнала. Один угонщик идёт за владельцем авто, второй остаётся рядом с машиной и начинает нажимать кнопку отпирания замков или дёргать за ручку водительской двери.

Сигнализация отправляет сигнал на брелок. Оборудование рядом с водителем его перехватывает (равно как и другие сигналы в радиусе) и записывает, а затем второй чемодан эти сигналы транслирует.

Внутри закодированного ключа содержится метка, которая деактивирует сигнализацию. Оборудование вычленяет эту мету из эфира и отключает защиту авто.

К слову, за владельцем необязательно идти. Оборудование работает в радиусе до 50-100 метров, так что достаточно зайти в подъезд и встать возле двери нужной квартиры.

Настройка сигнализации «Старлайн»

Управление функциями автосигнализации осуществляется с брелка. Поэтому начать нужно с его привязки к блоку управления.

В комплекте поставляются два брелка:

• с ЖК-экраном и 4 кнопками;
• со светодиодным индикатором и 3 кнопками.

Охранный комплекс обладает широким функционалом с набором режимов:

• иммобилизатор;
• режим противодействия ограблению;
• самодиагностика системы;
• режим «паники»;
• беззвучный режим с запущенным или заглушенным мотором;
• автозапуск охраны после отключения;
• бесшумное срабатывание сигнализации от датчика удара;
• GPS-мониторинг;
• экстренный вызов помощи;
• перепрограммирование нового брелока;
• блокировка колес при попытке эвакуации.

Работу следует начинать с базовых настроек:

• дата и время;
• таймер;
• громкость и тон звуковых сигналов.

Для этого нужно использовать основной брелок с экраном. Дополнительный служит лишь для активации основных функций системы. Управление и настройки осуществляются разными способами:

• несколькими быстрыми нажатиями клавиши (длительностью менее половины секунды);
• зажимание кнопки на длительное время (до появления звукового сигнала);
• последовательные нажатия кнопок.

Продвинутые модели «Старлайн» поддерживают курсорный способ настройки. Он активируется двумя нажатиями: длительное первое (до звукового сигнала) и короткое второе для подтверждения. После этого на экране появляется изображение, соответствующее выбранному действию. Нажатие клавиш управления позволяет перемещаться между иконками для выбора нужной опции. Это позволяет включить или отключить следующие функции:

• блокировка и разблокировка дверей;
• защита от грабежа;
• бесшумная защита;
• стороннее обслуживание;
• турботаймер и другие.

Изменение и корректировка режимов выполняется путем нажатия комбинации кнопок на брелоке. При этом важна последовательность и длительность нажатий.

Поочередное нажатие двух кнопок активирует следующие действия:

• включение беззвучного режима (1 и 2);
• запуск двигателя (1 и 3);
• остановка двигателя (2 и 3).

Удержание первой и третьей кнопки блокируются клавиши брелока. Удержание первой и второй включит режим паники или антиограбления в зависимости от того, заглушен или заведен двигатель.

Разные режимы и функции можно активировать, нажимая только одну клавишу.

Например, первая кнопка:

• включает и выключает звуковой режим охраны при коротком или длительном нажатии;
• включает и выключает датчик удара двойным нажатием;
• блокирует двери одинарным нажатием (если двигатель заведен).

Подробно узнать о привязке каждой кнопки можно из прилагаемой к автосигнализации инструкции.

Монтируем блок сигнализации

Первым делом необходимо установить основной блок. Главная проблема для многих – куда подключить сигнализацию? Его устанавливают в салоне автомобиля, в известном только водителю месте. Если это серьезный охранный комплекс, то там имеется несколько таких блоков – их лучше всего размещать в разных местах. Это поможет выиграть время, когда автомобилем займутся угонщики. Перед тем как подключить датчик сигнализации, нужно разобрать левую стойку. Его рекомендуется устанавливать именно туда.

Стандартно блок простой сигнализации прячут внутри приборной панели, но можно найти и другие места. Блок желательно зафиксировать. Его можно приклеить на двухсторонний скотч или прикрепить саморезами. Также на данном этапе следует разобраться с электрической схемой – там указано, как подключить сигнализацию к питанию, поворотникам, соленоидам центрального замка.

Как подключить доводчик стекол к сигнализации?

Установка и подключение доводчиков:

Монтаж устройств производится в дверях машины, для этого демонтируются их обивка. Доводчики питаются от бортовой сети машины, к девайсу надо подвести положительный контакт и массу

Важно, чтобы электроцепь, с которой соединен доводчик, была активной при отключенном зажигании.
С помощью тестера определяются электролинии, предназначенные для подачи напряжения от управляющих кнопок на электрические .
В соответствии со схемой подключения доводчиков выполняется врезание кабелей от блока управления на электроцепь питания. Для соединения с дверьми используются выходу в устройстве, они имеют разную расцветку

Кабель, который идет от управляющей кнопки к электрическому мотору, врезается к концам электролинии. К электроцепи подключаются контакты блока.
При соединении надо правильно подобрать кабели, от управляющих кнопок к электрическому мотору их идет по два. Когда подается напряжение, одна из электролиний выполняет подъем стекла, а друга его опускает. Если будут допущены ошибки при подключении, то активация режима защиты будет сопровождаться автоматическим открытием стекол.
Затем к доводчику подсоединяется кабель, предназначенный для передачи сигнала от управляющего блока. Потребуется такой сигнал, который поступает на блок на протяжении секунды при активации защитного режима. В зависимости от типа устройства и системы, для этого могут использоваться минусовые или плюсовые контакты. Непосредственно перед подсоединением потребуется точно узнать, какой сигнал отправляет управляющий блок сигналки.
Когда провода подключены, выполняется диагностика работы устройств. При условии, что все работает корректно, потребитель изолирует всех врезки электроцепей и маскирует их. Процедура подключения доводчика на четыре двери выполняется аналогичным образом, только в штатную электросеть потребуется сделать больше врезок.

Константин Эц сообщил обо всех моментах и показал процедуру выполнения монтажа и подключения доводчиков к электрическим стеклоподъемникам машины.

1-ый тип: центральный замок, управляемый отрицательным импульсом

Проще говоря, есть два провода, при подаче минуса на которые двери запираются или отпираются. Садимся пробником на массу и тыкаемся в провода, выходящие из двери (пробник должен быть не диодный, а именно с лампочкой, иначе минуса может не хватить для управления центральным замком). При попадании на нужный провод двери закроются или откроются. Вот они — нужные нам проводочки! Обязательно проверьте, что бы эти два провода работали и при закрытой водительской двери. Если Вы не можете найти провода из двери, но точно уверены, что в Вашей машине именно центральный замок, управляемый минусом, значит надо искать провода в других местах.

Где, к примеру, в Вашем авто находится блок центрального замка? Открывайте — закрывайте двери с помощью пульта д.у. или с помощью кнопки управления центральным замком и слушайте, где щёлкают реле. Эти реле находятся в блоке центрального замка. Посмотрите, что представляет собой этот блок? Если его не сложно разобрать — разберите. Видите — там релюшка(и) стоит(ят). Пробуйте подать пробником минусы на ноги реле. В большинстве случаев, если удаётся разобрать блок центрального замка, находятся две точки, при подаче минуса на которые, происходит управление дверями. Сюда и надо будет впаяться проводами от сигнализации.

Ещё одно место поиска проводов, управляющих центральным замком — дверь водителя (в Хондах многих, кстати, и блок центрального замка находится в двери водителя). Пробуйте через пробник подавать минусы на провода в двери, не отключая при этом блок управления стеклоподъёмников и кнопку управления центральным замком. Может быть, нужные провода именно здесь. Тяните провода от сигнализации в дверь.

Как Вы уже поняли, в данном случае нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили минусы. Если у Вас автосигнализация со слаботочными отрицательными выходами на управление центральным замком, то подключайтесь этими проводами прямо к тем, которые Вы нашли с помощью пробника.

Если у Вас автосигнализация со слаботочными отрицательными/положительными выходами (это когда на одном проводе сигнализации минус при постановке, например, в охрану, а на втором в это время плюс), то подключайтесь так же, как написано выше, но через диоды — минус идёт на провода центрального замка, плюс — не идет

Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто

Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: нормально-разомкнутые (НР) контакты встроенных реле на минус, нормально-замкнутые (НЗ) контакты не используются, общие (О) контакты к найденным проводам управления.

Инструменты и материалы, необходимые для установки автосигнализации

Установщик автомобильной сигналки должен иметь приличный запас инструмента. В этот список по минимуму включают:

1. Кусачки — используются для обрезки проводов и оголения изоляции.
2. Изолирующая лента — необходима для изоляции скруток и жгутов проводов. Изолента должна быть надлежащего качества, мягкая и хорошо разогретая. Надёжная изолента растягивается и хорошо прилипает исключительно в растянутом виде.
3. Отвертки, пластиковый инструмент для разборки салона, — все это понадобится для того, чтобы разобрать панель в машине.
4. Стальная протяжка — для протягивания проводов из салона в подкапотное пространство.
5. Мультиметр, контрольная лампа — для «вызванивания» незнакомых проводов.
6. Приспособление для разделки силовых проводов — понадобится при подключении цепей автозапуска.

Без инструмента установить сигнализацию в машину нельзя. Поэтому всем необходимым нужно обзавестись заранее.

Что такое точки подключения сигнализаций

Что такое точки подключения сигнализаций

Точки подключения сигнализаций. Схемы подключения сигнализаций.

Точки подключения сигнализаций и схема подключения сигнализаций – это совершенно разные понятия хоть и звучат примерно одинаково

И то и другое крайне важно при установке, и может сильно облегчить жизнь установщику. Если Вы только начинаете и стаете на этот крайне сложный путь, этот сайт для Вас. Здесь собрана информация, полученная многолетним опытом работы, и собрана на просторах интернета

Здесь собрана информация, полученная многолетним опытом работы, и собрана на просторах интернета.

Точки подключения сигнализаций

Точки подключения сигнализаций – очень важная информация для упрощения и ускорения установки охранной системы в автомобиль. Есть два варианта как добыть информацию об этих точках в автомобиле. Первый и самый простой это найти в интернете по ключевому слову или же на уже знакомом и проверенном сайте коим является этот ресурс. Или если не удалось найти в мировой паутине, приходится самому с контролькой тыкать в провода и определять, куда подключать. Для этого есть проверенные места в автомобиле, где в основном необходимо искать нужный проводок.

В этом абзаце рассмотрим наиболее известные места точек подключения сигнализаций. Замок зажигания – здесь Вы найдете постоянный плюс, зажигание, АСС (первое положение ключа для включения некоторых устройств в автомобиле, таких как магнитола), стартер. Не следует подключать провод зажигания, идущий от сигнализации на провод АСС в автомобиле. Поворотники или габариты следует подключать непосредственно на самих переключателях либо в жгуте проводов водительского порога. Концевики дверей – проще всего взять сигнал с плафона салонного освещения. Если машина не «молодая» можно подключиться к водительскому концевику – так как они все подключены параллельно (следует проверять)

Особое внимание следует уделить центральному замку далее ЦЗ. Обычно это самое сложное подключении в автомобиле, на котором установлен штатный ЦЗ. Это мы рассмотрим в отдельной статье

Это мы рассмотрим в отдельной статье.

Схема подключения сигнализаций

Схема подключения сигнализаций – необходима в нескольких вариантах. При подключении новой сигнализации — с этим проблем не возникает, потому что идет в комплекте. При переподключении – в этом случае схема нужна для той сигнализации, которая удаляется из автомобиля. Либо при неисправности или при подключении дополнительных функций. В случае, когда инструкции нет, ее можно найти в интернете по ключевому запросу.

Если по какой-то причине не удалось найти схему подключения сигнализации, а Вам необходимо переподключить ее – то необходимые провода придется прозванивать контролькой.

Иногда бывает такое, но очень редко, когда назначения проводов написано на блоке и плате сигнализации, правда на английском языке и сокращенно, что не всегда бывает понятно с первого раза.

Кроме схемы, важна инструкция по использованию и программированию сигнализации. Большинство схем и руководств от современных охранных систем Вы найдете у нас на сайте.

Этот сайт поможет Вам найти

Точки подключения сигнализацийСхемы подключения сигнализацийИнструкции по эксплуатации сигнализацийИнструкции по подключению сигнализацийУдачи Вам в установках, не забывайте, что всю информацию необходимо проверять перед подключением.

Самодельная GSM сигналка из мобильного телефона

Еще одним вариантом самодельной сигнализации будет сборка ее на основе кнопочного мобильного телефона. Схема будет похожа на рассмотренную ранее. В качестве датчиков проникновения будут использоваться концевики. Но в отличие от простой схемы, сигнал будет подаваться не на гудок, а на контакты кнопки телефона.

Сигнал имитирует нажатие на кнопку вызова на телефоне и совершает вам звонок. Получив вызов с номера из машины, вы сразу понимаете, что ваше имущество в опасности. А в дополнении к этому, взяв трубку вы сможете прослушивать, что происходит в салоне автомобиля через встроенный в телефон микрофон. Также по телефону через GSM протоколы можно отследить угнанный автомобиль, если он будет находиться в зоне действия сотовых вышек.

Плату от телефона необходимо подключить к зарядке и спрятать в таком месте, чтоб можно было эффективно прослушивать область вокруг водительского места.

Параллельно с телефоном к сигналу можно так же подключить клаксон и поворотники, а вместо датчиков открытых дверей использовать датчик движения или магнитные герконы.

Протягивание проводов

Шнуров обычно много. Протягивать их лучше в закрытых, надежно защищенных от воздействия влаги и высоких температур местах. Проводку лучше протягивать в косе, а для крепежа на кузове рекомендуется использовать пластиковые хомуты. Затягивать их нужно на расстоянии не более 20 сантиметров друг от друга. Какая бы ни была сигнализация, в ней имеются дублирующие провода. Концевик открывания двери и багажника – это разные провода. Но так как функция одна, то их подключают через один шнур. Второй лучше обрезать. Впоследствии, когда с сигнализацией возникнут какие-нибудь проблемы, будет проще определить возможную причину и найти цепь, в которой имеются неисправности. Практика монтажа сигнализаций показывает, что комплектных проводов часто не хватает. Поэтому лучше заранее приобрести дополнительные.

Подключение сигнализации к центральному замку – основные трудности процедуры

В наши дни автомобилисты имеют возможность подобрать для своего транспортного средства любой вид охранной системы, ориентируясь на собственные потребности и пожелания.

Конкретные точки подсоединения охранного устройства подбираются в зависимости от следующих факторов:

• вид приобретенной сигнализации (без дистанционного управления либо с таковым);
• модель транспортного средства, на которое планируется устанавливать систему;
• место расположения главного охранного механизма (блока).

Определиться с точками подключения сигнализации с автоматическим запуском позволяет паспорт приобретенного устройства, ламповый пробник или вольтметр. Кроме того, вам понадобится электросхема ТС. Именно с ее помощью вы сможете найти элементы, к которым будет подключаться сигнализация.

Перед началом работ необходимо определиться с видом центрального замка (ЦЗ) вашего автомобиля. Чаще всего встречаются следующие типы ЦЗ:

• управляемые положительным импульсом;
• управляемые отрицательным импульсом;
• с переменной полярностью.

Это интересно: Тосол – отечественный антифриз во всех подробностях

Как подключить StarLine A91 к ЦЗ без актуатора на водительской двери?

Добрый день! Подскажите как подключить StarLine A91 к ЦЗ без актуатора на водительской двери? Есть только переключатель в двери, от него идут 4 провода: постоянный «+», масса, открыть и закрыть.

Ответы 28

Поставить доп.привод и его подключить к а91

Спасибо, стоит в двери 2-х проводной привод, но он был подключен по штатной проводке, а ЦЗ отключен и не работал. Надо, что бы работал и от сигнализации и от кнопки ЦЗ,

протянуть провод в дверь и подключить доп привод к а91 и штатную проводку востановить

А возможно без протягивания доп.проводки?

по ВТ или Wi Fi?? ))

хорошая шутка, по штатной проводке?

а сейчас как подключено ?

стоит 2-х проводной привод — подключен по штатной проводке к синему и зеленому проводу 6-и контактному шлейфу сигнализации (управление ЦЗ), но штатный шлейф ЦЗ отключен от переключателя в водительской двери, когда вернул его на место перегорели предохранители на проводах от сигнализации (синий и зеленый). Хочу, что бы ЦЗ работал параллельно и с ключа и с сигнализации, но при этом не протягивать доп.проводку в дверь, если такое возможно конечно.

Советы по выбору сигнализацию для лады лагрус

Выбирая сигнализацию, следует ориентироваться на место стоянки автомобиля, ведь оно может находиться под окнами его владельца, а может — за несколько километров в гараже. В этом случае важен радиус действия и тип связи — односторонний или двухсторонний.

Учитывайте место стоянки автомобиля

С позиции надёжности лучше выбирать устройство с большим количеством датчиков. В случае наличия у Лады Ларгус дорогих дисков будет особенно актуален датчик наклона.

Выбирая сигнализацию с обратной связью нужно ориентироваться на собственное желание и её ценовую категорию. Особенно если устройство будет стоить, как половина автомобиля, чем, безусловно, можно удивить только воров.

Все инструкции и описания функционирования отдельных узлов нельзя выбрасывать, поскольку они будут нужны в случае перепрограммирования или ремонта сигнализации.

Стоит позаботиться о наличии запасных брелоков

Что же касается брелока, то батарейки в нём нужно менять вовремя. В случае если он потеряется или машиной нужно воспользоваться кому-то другому, то неплохо иметь несколько запасных вариантов.

Точки подключения сигнализаций

Рассмотрим популярные точки подключения. Главный плюс для питания можно найти в замке зажигания. Контакт стартера с отрицательной полярностью тоже находится в данном месте. Элемент АСС расположен там же. Контакт зажигания с положительной полярностью можно обнаружить в контактной группе замка.

Штатный замок в большинстве случаев подключается через отрицательный провод. Но бывают исключения. Двери и их концевики управляются положительной полярностью, но лучше перепроверить все по схеме. Габариты подключаются к положительному проводу, а места расположения этих проводов отмечаются в блоке предохранителей. Этих точек в большинстве случаев достаточно, чтобы решить такую задачу, как подключить сигнализацию на ВАЗ (будь это «Классика» либо современная «Веста»).

Какие трудности могут возникнуть и как их преодолеть

Подключение сигнализации собственноручно автомобилистом без специальных навыков может повлечь ряд затруднений в процессе выполнения:

Выбор подключения охранного комплекса

Здесь важно учитывать тип сигналки, марку авто и точку установки головного блока. Для китайских автосигнализаций нередкое явление – отсутствие схематической инструкции подключения. В таком случае придётся определяться при помощи вольтметра, мультиметра либо пробника

Как вариант можно найти схему для сигналки из Китая на просторах сети интернет. Часто наши соотечественники, изрядно повозившись с поисками, выкладывают схемы, одна из которых подойдёт и для вашей сигнализации. Подключая систему без вреда для бортовой сети лучше отыскать электрическую схему своей машины, при помощи которой без труда найдутся точки соединения охранного комплекса к проводке центрального замка. В процессе возможно появление препятствий в виде затруднения доступа к компонентам ЦЗ и оснащения. При полном отсутствии даже минимальных навыков существует вероятность неправильно подключить элементы, что может стать причиной короткого замыкания и неисправности контактов замочного механизма и сигналки

В таком случае придётся определяться при помощи вольтметра, мультиметра либо пробника. Как вариант можно найти схему для сигналки из Китая на просторах сети интернет. Часто наши соотечественники, изрядно повозившись с поисками, выкладывают схемы, одна из которых подойдёт и для вашей сигнализации. Подключая систему без вреда для бортовой сети лучше отыскать электрическую схему своей машины, при помощи которой без труда найдутся точки соединения охранного комплекса к проводке центрального замка. В процессе возможно появление препятствий в виде затруднения доступа к компонентам ЦЗ и оснащения. При полном отсутствии даже минимальных навыков существует вероятность неправильно подключить элементы, что может стать причиной короткого замыкания и неисправности контактов замочного механизма и сигналки.

Простые сигнализации вполне возможно поставить и без специальных знаний, вооружившись при этом схемами подключения и набором инструментов. Сложные охранные системы с модулем GSM, запуском мотора с турбированным нагнетателем, подогрева и наличием прочих «плюшек» лучше подключать, прибегнув к помощи специалистов. Принудительно вмешиваться в управляющие модули ЦЗ при монтаже, делая впайки, допускается только в крайнем случае по необходимости. Возможно применение специальных блоков, позволяющих посредством CAN-шин подсоединить и настроить сигнализацию.

Процесс собственноручной установки охранной системы достаточно хлопотный, но при правильном подключении труды будут щедро вознаграждены в виде экономии приличных денежных средств, поскольку зачастую стоимость услуг специалиста достигает ценника самой сигнализации.

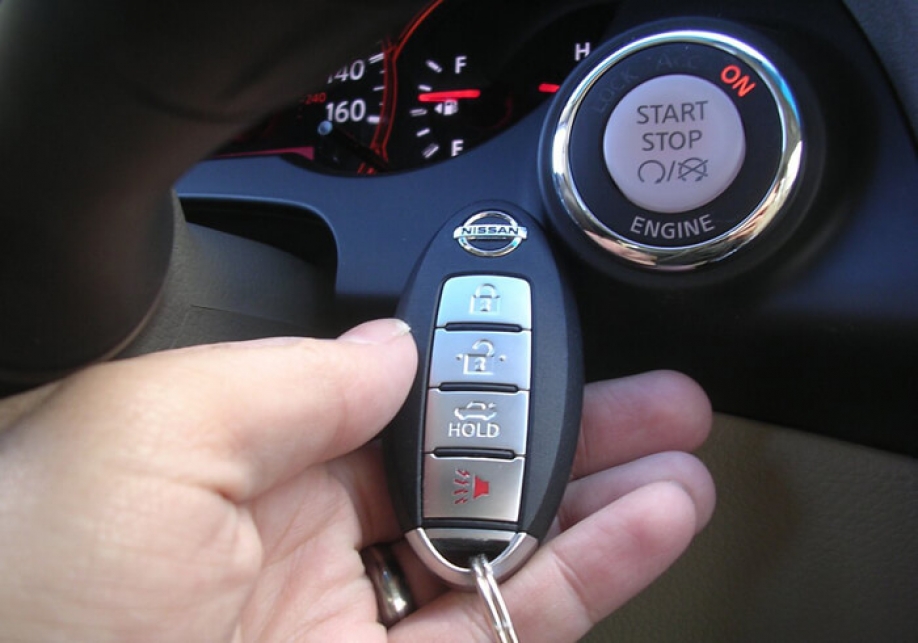

Почему кнопка запуска и бесключевой доступ — это уязвимость

Сейчас даже в недорогих иномарках можно встретить функции дистанционного запуска двигателя и бесключевого доступа в салон. Для владельца авто это дополнительный комфорт, для угонщика — ещё одна возможность взломать систему безопасности.

Чтобы взломать авто с бесключевым доступом, используют СВ-радиоусилитель и расширитель диапазона. Усилитель увеличивает мощность сигнала. Если рядом со смарт-ключом разместить портативный радиоусилитель, то сигнал, который он постоянно передаёт в эфир, можно поймать, усилить и передать его на портативный радиоприемник. Он, в свою очередь, обеспечит ретрансляцию в сторону сигнализации.

Сигнал от смарт-ключа можно поймать даже через окно или входную дверь в квартиру. А если владелец живёт на нижних этажах, то и стоя под его окном.

После этого авто можно запустить с помощью кнопки «старт-стоп». И ездить на нём, пока в баке не закончится бензин или пока кнопку «старт-стоп» не нажмут повторно.

Инструменты и материалы для установки автосигнализации

Устанавливать своими руками противоугонный комплекс на авто надо после подготовки инструментария:

1. Мультиметр либо вольтметр. Первый вариант предпочтительнее, он обладает большими возможностями. Тестер потребуется для диагностики величины напряжения, а также выявления разрывов и замыканий в проводке.
2. Комплект отверток — с крестовым и плоским наконечником. Рекомендуется запастись и отверткой-звездочкой.
3. Комплект торцевых гаечных ключей. Для установки большинства сигналок потребуется головка на 10.
4. Паяльник с расходными материалами.
5. Канцелярский ножик либо кусачки. При возможности лучше использовать специальный инструмент для зачистки электроцепей.
6. Для демонтажа пластмассовой обивки в салоне лучше использовать специальную «монтажку». Отверткой можно повредить облицовку.
7. Черная изолента. Цвет должен быть именно таким, это позволит замаскировать проводку. Штатно в автомобилях все электроцепи изолируются черным цветом.
8. Пластмассовые стяжки для фиксации электроцепей и составляющих элементов сигналки.
9. Кусок поролона.
10. Двусторонний скотч.
11. Потребуется схема подключения сигнализации, она идет в комплекте с инструкцией к охранному комплексу.

2-й тип: центральный замок, управляемый положительным импульсом

Опять, как в 1-м типе, есть два управляющих провода, при подаче на которые плюса, двери будут отпираться или запираться. Методика поиска абсолютно идентична вышеописанной (с отрицательным управляющим импульсом), только пробником садимся не на минус, а на плюс. В данном подключении к центральному замку нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили плюсы.

Если у Вас сигнализация со слаботочными отрицательными выходами на управление центральным замком, то необходимо использовать дополнительные реле и подключаться так: общие контакты реле к найденным проводам, НЗ контакты не используются, НР контакты и одна сторона катушек реле — на плюс, вторая сторона катушек к проводам от автосигнализации.

Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то подключайтесь прямо к найденным проводам через диоды — плюсы идут на провода центрального замка, минусы — нет

Это важно — иначе можете спалить автосигнализацию или, что ещё хуже, какое-нибудь оборудование в авто

Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: НР-контакты встроенных реле на плюс, НЗ-контакты не используются, О-контакты к найденным проводам управления.
