Устройство печки автомобиля «Нива Шевроле»

Автомобиль «Нива Шевроле» оснащён отопителем жидкостного типа. Он обеспечивает подачу тёплого воздуха в салон и охлаждение двигателя, перегрев которого может привести к печальным последствиям и дорогостоящему ремонту.

Без кондиционера

Система отопления «Нивы Шевроле» состоит из следующих элементов:

• вентиляционный воздуховод;
• воздуховод обогрева лобового стекла;
• промежуточный корпус;
• фильтр воздухозаборника;
• вентилятор;
• воздуховод обогрева салона;
• воздуховод обогрева ног;
• радиатор отопителя.

Интенсивность подачи горячего воздуха регулируется с помощью заслонок. Система воздуховодов распределяет поток тепла на различные участки салона: ветровое стекло, боковые стёкла, ноги, двери и пр. Кроме этого, имеется четырёхскоростной переключатель подачи воздуха.

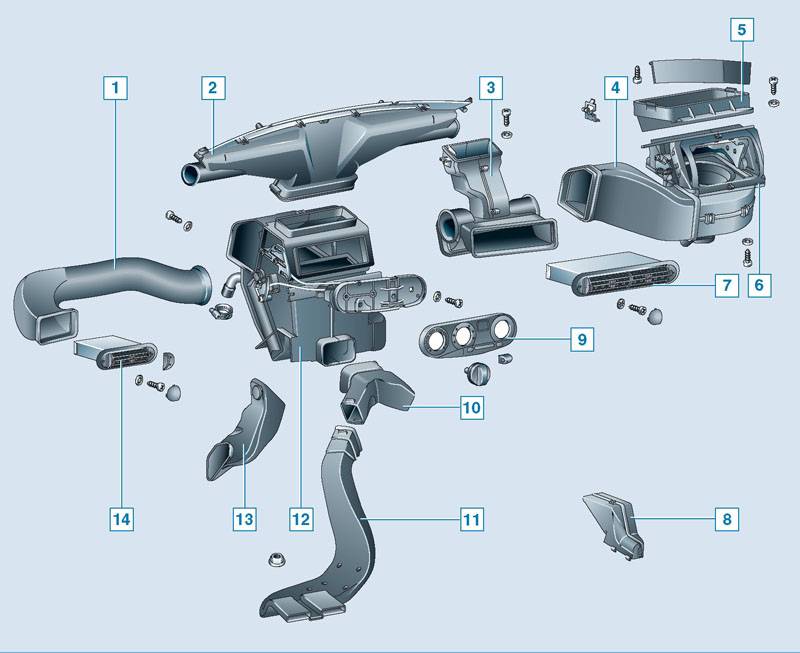

Система отопления салона автомобиля «Нива Шевроле», где 1 — воздуховод бокового дефлектора; 2 — воздуховод ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра очистки наружного воздуха; 6 — корпус вентилятора системы отопления и вентиляции; 7 — центральный дефлектор; 8 — воздуховод обдува ног переднего пассажира; 9 — облицовка блоков управления; 10 — передний воздуховод обдува ног пассажиров заднего сиденья; 11 — задний воздуховод обдува ног пассажиров заднего сиденья; 12 — отопитель в сборе; 13 — воздуховод обдува ног водителя; 14 — боковой дефлектор

С кондиционером

Система кондиционирования позволяет регулировать температуру и влажность воздуха в салоне. Перед включением кондиционера запускается включается вентилятор отопителя, а рукоятка регулятора температуры устанавливается на минимум. Практически вся система кондиционирования расположена в подкапотном пространстве. В салон между отопителем и электромотором выведен лишь испаритель, обеспечивающий теплообмен между поступающим воздухом и хладагентом.

Схема отопителя и кондиционера, где 1 — корпус отопителя; 2 — подводящий патрубок радиатора отопителя; 3 — отводящий патрубок радиатора отопителя; 4 — корпус испарителя кондиционера; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус вентилятора; 8 — трос управления заслонкой подачи внешнего воздуха

Хладагент при движении по трубкам испарителя поглощает тепло и переходит в газообразное состояние. Рёбра испарителя охлаждаются, и холодный воздух вентилятором направляется в салон и снижает температуру. Газообразный хладагент из компрессора под давлением поступает в конденсатор, охлаждается и переходит в жидкое состояние. После этого жидкость подаётся в ресивер, а из него — в редуктор испарителя, где снова переходит в газообразное состояние. Начинается новый цикл.

Профилактика

Для предупреждения поломок, производитель рекомендует придерживаться нескольких советов.

• Один раз в год обрабатывать все клеммы и разъемы специальным маслом – это предупредит образование окислов.
• Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
• Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это обстоятельство может спровоцировать короткие замыкания и механическое осыпание изоляторов. Следовательно, лучше предупредить поломку, чем ее устранять.

Если придерживаться перечисленных правил автомобиль будет служить долго и качественно все время.

Распиновка щитка приборов

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

• 1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
• 2 – штепсельный разъем присоединения ЭСУД;
• 3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
• 5/7 – левый и правый подрулевые переключатели;
• 6 – разъем устройства выключателя зажигания;
• 8 – комбинация приборной доски;
• 9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
• 10/11 – штепсели осветительных приборов вышеуказанного оборудования;
• 12 – кнопка выключатель устройства аварийной сигнализации;
• 13 – монтажный короб вставки плавких предохранителей;
• 14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
• 16 – контактный пин выключения стоп сигналов;
• 17 – выключатель штатного модуля звукового оповещения (клаксона) ;
• 18 – автоматическая защита противотуманных фар головной оптики;
• 19 – автоматика стеклоподъемников;
• 20 – защитное реле звукового сигнала;
• 21 – предохранительный модуль системы подогрева сидений;
• 22 – реле управления стартером;
• 23 – переключатель системы наружного освещения;
• 24 – контактная группа подключения вентилятора печки;
• 25 – встроенный выключатель включения подогрева ветрового стекла;
• 26 – устройство выключения передних противотуманок;
• 27 – включатель кормовых огней, противотуманной группы освещения;
• 28 – кнопка настройки кондиционера;
• 29 – регулятор положения манипуляторов отопления;
• 30 – пин прикуривателя;
• 31 – кнопки регулировки направления светового потока головной оптики;
• 32 – регулировка яркости подсветки приборной доски;
• 33 – вспомогательный резисторный механизм вентилятора отопления;
• 34 – модуль штатного иммобилайзера;
• 35/36 – выводы бортового акустического модуля штатного типа;
• 37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

Как устроено освещение в Ниве?

Схема освещения Нивы закольцована на блок предохранителей, который расположен внутри салона автомобиля под торпедой с водительской стороны. Каждый из предохранителей отвечает за определенный тип прибора освещения, не только внутри салона, но и в наружной подсветке автомобиля. При неисправности подсветки любого прибора салона первым делом нужно проверить предохранители.

Читать дальше: Выжимной подшипник сцепления хендай акцент

Схема освещения ВАЗ 2123 имеет слабое звено – выключатели освещения салона. Возникает поломка в результате недостаточно плотного закрывания дверей в автомобиле, или выхода из строя дверных выключателей. Расположены выключатели в опорных стояках дверей. Во время их частичной поломки при движении автомобиля свет в салоне может периодически мигать, так как возникает плохой контакт.

Для устранения причин поломки, прежде всего, нужно снять клеммы электропитания с аккумулятора. В процессе работ вам нужна будет отвертка и новые выключатели. Стоят они недорого, поэтому лучше покупать с запасом. Для замены открутите фиксирующий болт и извлеките кнопку. Отсоедините от нее контактный провод, после чего присоедините новую кнопку. Обязательно убедитесь, что резиновая прокладка выключателя кнопки сидит надежно. Если она испорчена, лучше её заменить, так как она препятствует попаданию влаги в стойку дверей автомобиля.

После замены всех элементов выключателей убедитесь, что схема освещения салона исправна. Если имеются какие-то неполадки, стоит произвести регулировку дверей, а именно проверить, правильно ли срабатывает пластиковая кнопка, которая давит на выключатель – она должна быть выставлена по центру.

Противотуманная фара

На автомобиль в зависимости от комплектации устанавливаются два типа противотуманных фар. В противотуманной фаре 1 (рис. 7-30а) (комплектация GLS) перегоревшую лампу 3 меняйте предварительно сняв фару с автомобиля. Чтобы извлечь лампу снимите защитный резиновый кожух 4 и выведите из пазов усики пружинной защелки 2. Для удобства демонтажа лампы предварительно снимите с нее колодку 5.

Рис. 7-30. Замена лампы в противотуманной фаре:

а) на автомобиле в комплектации GLS: 1 — корпус противотуманной фары;

Для замены лампы в противотуманной фаре 2 (рис. 7-30б) (комплектация GLC) отсоедините колодку 4 жгута проводов переднего от лампы и извлеките лампу 3 из корпуса фары.

Рис. 7-30. Замена лампы в противотуманной фаре:

б) на автомобиле в комплектации GLC: 1 — бампер передний; 2 — противотуманная фара; 3 — лампа; 4 — колодка жгута проводов переднего.

Схема освещения салона ВАЗ 2123 – устраняем неисправности + Видео » АвтоНоватор

За Нивой прочно закрепилась слава самого массового отечественного авто повышенной проходимости, и эту славу преемник ВАЗ 2123 – Chevrolet Niva – поддерживает со всем старанием. Однако в старых автомобилях все же ощущается нехватка комфорта, в частности, многие пересматривают схему освещения салона.

Внедорожник для дорог – по ямам да по ухабам

Автомобиль ВАЗ 2123, носящий название Шевроле Нива, получил широкое распространение в последнее десятилетие. Основными характеристиками модели ВАЗ 2123 являются полный привод на все колеса автомобиля, двухступенчатая раздаточная коробка и управляемый дифференциал, который можно блокировать, в зависимости от потребности.

Бензиновый двигатель автомобиля состоит из 4 цилиндров объемом 1.7 л. Модели, выпущенные после 2010 года, более стильные и современные, однако главная суть автомобиля не поменялась – ВАЗ 2123 очень практичен для нынешнего состояния дорог. Широкое применение автомобиль получил в основном в сельской местности, однако и в городах его также можно часто встретить.

Салон автомобиля ВАЗ 2123 выполнен из качественного материала и технически очень хорошо оснащен. Схема освещения салона состоит из многих электрических устройств, расположенных по всему салону автомобиля. Панель приборов ВАЗ 2123 оснащена современной диодной подсветкой, которая практична, независимо от времени суток. Наиболее уязвимые элементы в схеме освещения автомобиля – электрический плафон, а также дверные выключатели освещения.

Рекомендуем Вам специальный солнцезащитный козырек для автомобилей.

Как устроено освещение в Ниве?

Схема освещения Нивы закольцована на блок предохранителей, который расположен внутри салона автомобиля под торпедой с водительской стороны. Каждый из предохранителей отвечает за определенный тип прибора освещения, не только внутри салона, но и в наружной подсветке автомобиля. При неисправности подсветки любого прибора салона первым делом нужно проверить предохранители.

Схема освещения ВАЗ 2123 имеет слабое звено – выключатели освещения салона. Возникает поломка в результате недостаточно плотного закрывания дверей в автомобиле, или выхода из строя дверных выключателей. Расположены выключатели в опорных стояках дверей. Во время их частичной поломки при движении автомобиля свет в салоне может периодически мигать, так как возникает плохой контакт.

Для устранения причин поломки, прежде всего, нужно снять клеммы электропитания с аккумулятора. В процессе работ вам нужна будет отвертка и новые выключатели. Стоят они недорого, поэтому лучше покупать с запасом. Для замены открутите фиксирующий болт и извлеките кнопку. Отсоедините от нее контактный провод, после чего присоедините новую кнопку. Обязательно убедитесь, что резиновая прокладка выключателя кнопки сидит надежно. Если она испорчена, лучше её заменить, так как она препятствует попаданию влаги в стойку дверей автомобиля.

После замены всех элементов выключателей убедитесь, что схема освещения салона исправна. Если имеются какие-то неполадки, стоит произвести регулировку дверей, а именно проверить, правильно ли срабатывает пластиковая кнопка, которая давит на выключатель – она должна быть выставлена по центру.

Плафон подсветки и прочие неполадки

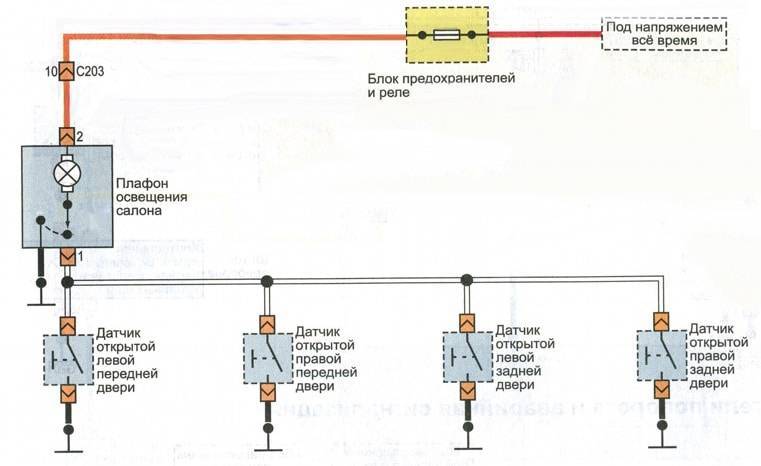

Схема освещения ВАЗ 2123 предусматривает как центральное освещение, так и индивидуальное. В центральном плафоне подсветки периодически может выходить из строя лампочка, реже выходит из строя кнопка включения и выключения. Для ремонта отключите питание на клеммах аккумулятора. Плоской отверткой подсадите пластик внутри салона, делать это нужно так, чтобы не портить обшивку. Далее, если есть необходимость, произведите замену лампочки.

В наше время стандартные лампочки освещения салона принято заменять светодиодными – они светят более ярко и при этом снижают энергопотребление, да и срок эксплуатации намного больше стандартных.

В салоне автомобиля ВАЗ 2123 предусмотрено также индивидуальное освещение. Производить в нем замену лампочек гораздо сложнее. Для их извлечения постарайтесь не применять отвертки или сторонние предметы, так как весь корпус и крепления плафонов индивидуального освещения состоит из пластика, и на нем могут остаться царапины. Попытайтесь снять их путем нажатия по центру на специальные клипсы.

После этого извлеките плафон, отключив от него клеммы. Далее замените в нем две лампочки. Мощность лампочек необходимо выбирать одинаковую. После замены установите все в обратном порядке и проверьте работоспособность.

Как поменять лампочки на панели приборов Нива Шевроле: видео

Человека, который владеет Нивой Шевроле, напугать чем-то сложно. Он не боится ни вибраций, ни зловещих звуков из раздатки, ни темноты. Хотя, темнота иногда напрягает, особенно в те моменты, когда не светятся лампы на панели приборов. В самих лампах ничего особенного нет, W1,2W ровно на 1,2 Вт. Эти лампы устанавливают и для подсветки приборки, и для подсветки кнопок на панели, и как контрольные лампы.

Часто их меняют на светодиоды, но тема это отдельная.

Для начала узнаём как поменять лампочки на панели приборов Нива Шевроле.

Снимаем приборную панель Нива Шевроле

Приборная панель Нива Шевроле.

Без снятия панели приборов никак и, кстати, замена ламп это единственный ремонт, которому подлежит приборный щиток.

Если обнаружились неточности и неполадки в работе хоть одного прибора, щиток вместе с платой заменяют. Независимо от того, нужен ремонт или замена, щиток снимать придётся. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом.

Алгоритм

Процесс происходит так:

1. Первым делом снимаем минусовую клемму с аккумулятора, чтобы не замкнуть электропроводку ненароком. Снимаем минусовую клемму.
2. Под козырьком приборки сверху установлены два самореза. Они ничем не прикрыты и видно их хорошо, выворачиваем их с помощью крестовой отвёртки. Крестообразной отверткой отворачиваем два самореза верхнего крепления щитка панели приборов.
3. Возле блока контрольных ламп установлена заглушка. При помощи тонкой отвёртки вынимаем её, под ней расположен третий саморез. Снимаем заглушку рядом с блоком контрольных ламп.
4. Четвёртый саморез прячется под заглушкой справа от кнопки включения аварийки. Снимаем заглушку и выкручиваем саморез. Вынимаем заглушку справа от выключателя аварийной сигнализации и выкручиваем саморез.
5. Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку. Отверткой поддеваем блок контрольных ламп. Вынимаем блок.
6. Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью. Отсоединяем от блока колодку жгута проводов.
7. Можно пробовать вынимать приборную панель. Для этого тянем её на себя, но будет мешать фиксатор крепления панели. Его нужно слегка поджать пальцем. Потяните на себя щиток, отодвигая его от панели приборов. Поджимаем пальцем фиксатор крепления щитка.
8. Теоретически, приборка свободна, но её удерживают жгуты проводов. Аккуратно отсоединяем контактные колодки и снимаем панель приборов в сборе. Снимаем щиток панели приборов. Отсоединяем от щитка колодки жгутов проводов.
9. Чтобы добраться до платы, необходимо открутить ещё два самореза справа и слева. Крестообразной отверткой отворачиваем два самореза крепления комбинации приборов с правой стороны. Выворачиваем винты крепления комбинации приборов слева.
10. Осталось сдвинуть комбинацию приборов в свою сторону, отключить от неё контактные колодки, после чего щиток останется у нас в руках. Выдвигаем на себя комбинацию. Отсоединяем от нее колодки жгутов проводов.

    Снимаем комбинацию приборов.

    Панель отодвинули в сторону.

Замена ламп на панели приборов

Лампы комбинации приборов: 1— лампы подсветки; 2 — контрольные лампы.

Вид на плату сзади.

Когда приборная панель у нас в руках, переворачиваем её лицом вниз и находим пластиковые патроны ламп подсветки и контрольных ламп.

Чтобы вынуть их, достаточно провернуть корпус патрона против часовой стрелки. Патрон вынимаем, из него достаём старую лампу, а новую устанавливаем на её место. Вставляем патрон в плату, проворачиваем для фиксации по часовой стрелке.

Вынимаем патрон с лампой.

Вынимаем лампу из патрона.

Одна лампа перегорела.

carfrance.ru

Принципиальная электрическая схема электрооборудования с описанием

В соответствии с техническим руководством по обслуживанию и эксплуатации, обозначение компонентов и жгутов в электросхеме Niva Chevrolet следующее:

• 1 — передняя правая фара головного освещения;
• 2 — звуковой гудок, установленный на рулевом колесе;
• 3 — источник света для освещения подкапотного пространства автомобиля модели 2123;
• 4 — переключатель для активации и отключения лампочки моторного отсека;
• 5 — стартерный узел автомобиля, необходим для подачи разряда на свечи зажигания при пуске силового агрегата;
• 6 — аккумулятор, использующийся для обеспечения заряда при старте мотора;
• 7 — генераторное устройство, предназначенное для выработки энергии во время движения авто;
• 8 — контроллер температуры воздуха окружающей среды;
• 9 — левая передняя головная фара;
• 10 — переключательное устройство для опускания и поднятия электрического стеклоподъемника, установленного в передней правой двери;
• 11 — моторедукторные устройства электрических стеклоподъемников;
• 12 — переключатели, установленные в стойках дверей;
• 13 — моторедукторные устройства блокировки замочных изделий на дверях;
• 14 — разъем для подключения к переднему правому динамику;
• 15 — электрический моторчик отопительной системы;
• 16 — контроллер скоростного режима;
• 17 — электрический моторчик системы омывания лобового стекла;
• 18 — электродвигатель очистителя лобового стекла;
• 19 — переключательное устройство, расположенное в стойке двери водителя;
• 20 — моторедуктор системы блокировки замка водительской двери;
• 21 — контроллер определения объема тормозной жидкости;
• 22 — разъем подключения электропроводки к переднему левому динамику;
• 23 — переключательное устройство для поднятия и опускания электрического стеклоподъемника, установленного в передней правой двери;
• 24 — аналогичное устройство для регулировки положения стеклоподъемника, установленного в передней левой двери;
• 25 — блок с предохранительными устройствами;
• 26 — реле активации электрических стеклоподъемников;
• 27 — реле активации и отключения рулевого гудка;
• 28 — диагностический разъем, позволяющий произвести проверку всех систем автомобиля;
• 29 — модуль управления системой блокирования дверных замков автомобиля;
• 30 — разъем для соединения со жгутом устройства обогрева передних кресел;
• 31 — разъем, предназначенный для соединения со жгутом системы впрыска;
• 32 — контрольный щиток или приборная панель;
• 33 — поворотный указатель, расположенный сбоку справа;
• 34 — световой источник для освещения бардачка в салоне автомобиля;
• 35 — переключательное устройство индикатора освещения вещевого ящика;
• 36 — замок зажигания;
• 37 — переключательное устройство для активации и отключения стопового сигнала;
• 38 — переключатель светового источника заднего хода, включается при активации задней передачи;
• 39 — модуль контрольных световых индикаторов;
• 40 — регуляторное устройство для изменения уровня свечения оптики;
• 41 — регулятор, назначение которого заключается в изменении яркости подсветки на приборной панели;
• 42 — подрулевое переключательное устройство;
• 43 — указатель поворота, расположенный сбоку слева;
• 44 — переключательное устройство электрического моторчика отопительной системы;
• 45 — дополнительный резисторный элемент;
• 46 — контроллер активации стояночного тормоза;
• 47 — переключательное устройство для активации и отключения противотуманной оптики;
• 48 — переключатель системы прогрева заднего стекла;
• 49 — выключательное устройство внешнего освещения автомобиля;
• 50 — кнопка для активации и отключения световой сигнализации;
• 51 — электрический разъем, предназначенный для подсоединения к заднему правому динамику;
• 52 — электрический топливный насос, оснащенный контроллером уровня горючего в баке;
• 53 — световые индикаторы подсветки ручек управления отопительной системой;
• 54 — контроллер активации дифференциала;
• 55 — прикуривательное устройство;
• 56 — модуль управления сигнализацией, установленной в авто;
• 57 — внутренний плафон для освещения салона автомобиля;
• 58 — индивидуальная лампа освещения салона;
• 59 — электрический разъем для соединения с аудиосистемой;
• 60 — выход для подключения проводки к заднему левому динамику;
• 61 — задняя правая фара;
• 62 — лампа освещения багажного отсека;
• 63 — световой индикатор освещения автомобильного номера;
• 64 — электрический моторчик системы омывания заднего стекла;
• 65 — электромотор очистительного устройства заднего стекла;
• 66 — система обогрева заднего стекла;
• 67 — дополнительный сигнал торможения;
• 68 — задняя левая фара.

Принципиальная электрическая схема Нива Шевроле с обозначениями ч. 1 Принципиальная электрическая схема Нива Шевроле с обозначениями ч. 2

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.

Потребители.

Все потребители  соединяются параллельно друг другу и для удобства объединены в отдельные блоки. Для каждого блока предусматривается свой предохранитель. Такая схема повышает степень безопасности, а также упрощает обслуживание.

Блок предохранителей Шевроле Нива представляет собой отдельно смонтированный узел, расположенный в салоне. Практически все цепи, кроме цепи зарядки и пуска двигателя, имеют защиту в виде плавких предохранителей.

Стартер шевроле нива обеспечивает первоначальный пуск двигателя путем зацепления проводной шестерни с маховиком. Принципиально он работает, как двигатель постоянного тока, в котором роль ротора играет обмотка, а статора – постоянные магниты. Такой двигатель способен развивать мощность до 1,5 кВт при силе тока в 80 А. Но это лишь номинальные показатели.

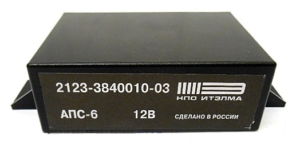

Роль ключа для некоторых цепей играет замок зажигания. В данном случае он является многофункциональным, так как совмещает в себе запирающее устройство, ключ стартера, блокировку повторного его включения. Ключ зажигания замыкает практически все цепи. Остается запитанной цепь, обеспечивающая внутреннее освещение, центральный замок, стоп-сигналы, подкапотный фонарь. Иммобилайзер шевроле нива активируется с помощью индуктивной связи транспондера ключа с блоком противоугонной системы.

Блок-фары, противотуманные фары и задние фонари образуют наружное освещение автомобиля. В фаре встроены лампочки ближнего и дальнего света. Раздельная оптика позволяет более эффективно управлять пучками света, обеспечивая повышенную эффективность освещения. В корпусе фары монтируются и габаритные огни. ПТФ в стандартную комплектацию не входят и являются дополнительной опцией.

Передние стеклоочистители работают в трех режимах: прерывистом, нормальном и ускоренном. Моторчики переднего и заднего очистителей стекол имеют защиту в виде термобиметаллических предохранителей.

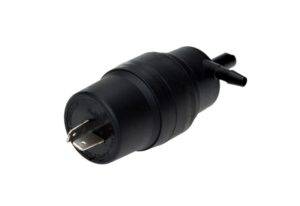

Переключение режимов работы осуществляется управляющими рычагами на рулевой колонке автомобиля. Совместно со щетками работает система омывателя стекол. В бачки жидкости стеклоомывателя встроены моторчики переднего и заднего омывателей. Бачок для переднего стекла располагается в подкапотном пространстве, а для заднего – в двери багажника.

Приводит стеклоподъемники в движение моторедуктор реверсного типа. Он работает от импульсного сигнала и имеет обратную связь. Моторедуктор отключается, когда стекло достигает одного из крайних положений.

Контроль за работой функционально важных систем берет на себя приборная панель Шевроле Нива.

Она объединяет спидометр, тахометр, термометр, указатель уровня топлива. Помимо этого имеется жидкокристаллический дисплей, на который выводится информация бортового компьютера о температуре окружающего воздуха, текущего времени. Критические значения некоторых параметров дублируются сигнальными лампами. Из обслуживания панели предусматривается только замена ламп. Остальные работы не являются регламентированными, а устройство меняется целиком.

Система электрических жгутов

За счет системы зажигания в цилиндрах появляется искра, соответствующая текущим рабочим тактам. У современных двигателей провода идут к датчикам, которые отвечают за контроль по нескольким показателям:

Температура мотора.
Воспламенение, и так далее

Инжектор тоже становится важной частью.. Жгут системы зажигания в большинстве случаев подсоединяют к нескольким другим деталям:. Жгут системы зажигания в большинстве случаев подсоединяют к нескольким другим деталям:

Жгут системы зажигания в большинстве случаев подсоединяют к нескольким другим деталям:

• контроллеру;
• панели приборов;
• «массе».

Далее провода отдаются к заднему жгуту. Переходя к моторному отсеку, основной жгут разделяется на две жилы. Из них самая крупная направляется к радиатору, по пути соединяясь со следующими компонентами:

1. ДМРВ.
2. Датчик коленвала.
3. Резистор.
4. Электровентиляторы.

Через насос гидроусилителя от жилы перекидываются другие провода, идущие к дополнительным датчикам:

• фаз;
• холостого хода;
• дроссельной заслонки;
• детонации;
• форсунок — предохранитель для них в систему не добавляют.

За счет проводки четко контролируется работа двигателя. Обеспечивается бесперебойная работа вне зависимости от условий окружающей среды.

Вторая жила идет наверх, после чего делится на две части. Провода к «плюсу» и «минусу» идут вправо. Там же располагается АКБ. Влево они соединяются с адсорбером, датчиком давления топлива и кислородному датчику. Так электропроводка устроена в большинстве случаев.

Ветвь от жгута может идти к предохранителю кондиционера, если автомобиль снабжен подобным оборудованием.

Если хотя бы одну часть этой системы замыкает, есть большая вероятность, что двигатель просто не запустится. Контроллер перестает видеть информацию относительно температуры, подачи топлива к форсункам, положения дроссельных заслонок.

Лучше при таких обстоятельствах не обращаться к диагностике, а заменить сразу весь жгут. На поиски одного провода может уйти слишком много времени, а результат будет сомнительным. Проводка лучше работает, когда новая.

О переднем жгуте схемы проводов

Это еще одна основная магистраль, но отличается более простым устройством. Здесь главное – обеспечить работу внешних приборов, датчиков той же группы. Жгут направляется из кузова, после чего идет разделение на две жилы:

1. Левая часть подсоединяется к «плюсу» АКБ, генератору. Провода отдаются левым фарам и звуковым сигналам, температурным датчикам на улице.
2. Правая жила направляется к электродвигателю очистителя. Она также подсоединяется к датчику уровня тормозной жидкости, подкапотной кнопке и лампе, омывателю лобового стекла, правым фарам.

Жгут приборной панели

Благодаря ему друг с другом соединяются абсолютно все приборы, которые можно увидеть на панели. Обеспечивается их работа, сохранение энергии.

Провода отходят и к другим компонентам:

• радиатору отопителя;
• лампе перчаточного ящика;
• кнопке этого ящика;
• прикуривателю;
• магнитоле;
• клавишам включения фонарей.

В каждой жиле имеются провода с обозначением «плюса» и «минуса». Чтобы заменить такие жилы, нужно разбирать приборную панель целиком. При подключении разъемов вероятность ошибки сведена к минимуму. Форма штекеров и размеры разъемов свои в каждом случае.

Дверные жгуты

Внутри салона также проходят жилы, соединяющиеся с проводкой, ведущей к дверям. В данном случае обеспечивается работа таких приспособлений, как обогрев заднего стекла, сигнализация, динамики, стеклоподъемники и так далее. Каждая магистраль снабжается розеткой, благодаря которой дверь легко снимается, ставится на место. Топливный отсек от этой части не зависит.

Здесь есть некоторые особенности, подлежащие учету в обязательном порядке:

1. Каждый жгут дополняется жилами, идущими к модератору центрального замка. Если модель более современная и совершенная – дверь будет снабжаться плафоном для освещения салона, редуктором стеклоподъемника.
2. От двери водителя отходит жгут, соединенный с кнопками стеклоподъемников, водительского и пассажирского.
3. Жилы идут к динамикам, если речь идет о передних дверях.
4. Одним из самых сложных считается жгут, соединенный с задней дверью. Здесь есть провода по обогреву стекла, редукторам стеклоочистителей и омывателей, для заднего стоп-сигнала, центрального замка и «массы». Ход работы с каждым из элементов изучается отдельно.
