Электрическая принципиальная схема скутера

В любом автомобиле, мотоцикле, мопеде, а также скутере есть электропроводка — провода, соединяющие электронные узлы, блоки и модули техники. От её исправности зависит правильная работа всех систем, а также в нашем случае скутера в целом. Сегодня рассмотрим различные варианты принципиальных схем электропроводки скутера. Схемы электропроводок скутеров отличаются от их модели. Ниже, в статье предложены различные варианты схем скутеров, возможно какая-то Вам подойдёт. Если у Вас нет схемы именно для Вашей модели скутера, то можно воспользоваться одной из предложенных типовых схем, ниже:

10 комментариев к « Электрическая схема китайского скутера — скачать бесплатно »

Добрый день, извините если не по теме, но не нашел ни чего подходящего в какую тему написать. Вопрос такой сегодня резко затормозил и обнаружил что перестал работать спидометр, в чем может быть причина? И ещё можно ли на скутер поставить ксенон? Скутер racer taurus

1alexiss1, по спидометру: открути тросик привода от самого спидометра и покрути переднее колесо, внутренний трос при этом должен вращаться. Если вращения нет, значит что-то с приводом, надо снимать переднее колесо и смотреть что к чему. Если тросик вращается значит проблема в спидометре. На счет ксенона: ксенон можно установить на любой скутер, да хоть на КАМАЗ-без разницы. Главное внимательно изучить параметры конкретного блока розжига: какой ток он потребляет имеет ли он пыле-влагу защиту, вибростойкость конкретного блока тоже надо учитывать, то есть посмотреть подойдет конкретная модель блока к вашему скутеру или нет. Как бы вот так.

Собственно по поводу ксенона, я вот щас жду когда у китаез поступит на склад ксенон, и хочу создать статью об установке ксенона на скутер, коль есть такой интерес у владельцев данной техники. Кстати, я буду ориентироваться на установку ксенона без всяких доработок и переделок генератора.. В интернете есть конечно статьи на эту тему, но там речь идет о снятии и переделке генератора, и ко всему этоу нужно еще потратить Н-ное количество денег, для покупки шунтирующего регулятора напряжения. Новичек, я думаю что, не сможет выполнить такой крапотливой работы.

Евгений, статья по установке ксенона на скутер будет несомненно очень полезна и интересна для читателей. Так что будем ждать с нетерпением. На счет переделки генератора: если есть возможность, то поделитесь ссылками, хотелось бы ознакомится.

Dobrij denj,nuzen vaw sovet.U menja malaguti ciak 125cc 2006god,kogda zavodil so startera,neskoljko raz sliwal zvuk,kak budto karatilo gdeto,polez razbiratj smotretj nenawel,stal probovatj zavoditj starter krutit no nezavoditsa,vikrutil sve4u mokraja,proveril iskri netu.Vse predohraniteli celie,provoda nacal prozvanivatj i t.d vplotj do Zamka zaziganija vse ok.Nacal testerom proverjatj naprjazenie v konce kogda krutiw starterom,v 1sekundu kogda tolko nacinaew krutitj pojavljaetsja i srazu ze propadaet,pitalsa najti sxemu zaziganija.negde i necego!!ewe pocemuto 2provoda idut cerez korobku s ograni4iteljem skorosti,i odin provod cerez pol motorolera k gudku(dlja cego?) signalizacii netu,imobilajzera toze vrode… vse golovu lomajut.Estj podozrenie cto generat0r??

Можете подсказать сайт по продаже запчастей на скутер MOTOLIFE CY50T -7 B (SPOTY) 4 -х тактный?Что то ничего найти не могу в инете.

А у меня вот такой вопрос,я вообще не шарю в электрике,но вот на цветной схеме реле напряжения 4-ре провода,а у меня 5-ть черного нет,у меня 150 куб. китаец пионер адмирал,жопа какая-то с электрикой прозвонил все норм вроде а на жолтом проводе походу короткое замыкание,там такая кипа проводов что мне делать снимать всю проводку?

Hej. Strona co jakiś czas nie działa, dlaczego ?

По воротники на ВКЛ, двигателе не работают, выключить двиг. Все нормально? Учем дело?

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

аккумулятор;
индикаторы;
лампочки;
датчики;
обогатитель;
другие узлы;
пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

Электрическая схема подсоединения реле-регулятора

Элементы цепи зажигания

Система зажигания — важный элемент в работе всего самоката. Он определяет искрообразование и точно рассчитанный импульс, вызывающий воспламенение топлива.

Схема зажигания скутера включает в себя множество компонентов, которые отвечают за конкретную работу.

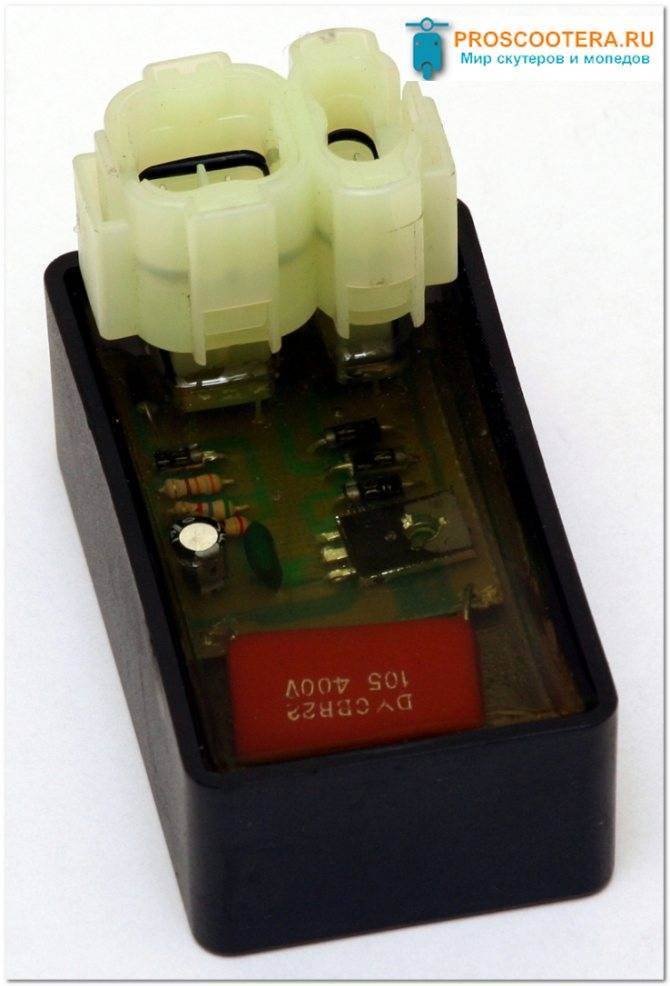

Модуль зажигания CDI

Первым в списке компонентов стоит модуль CDI. Эта аббревиатура расшифровывается как Capacitor Discharge Ignition.

Модуль коммутатора выполнен в неразборном корпусе, поэтому в случае выхода из строя его заменяют на новый. К нему подключено 5 проводов, и они проложены по всей цепи зажигания самоката.

Устройство спрятано внутри самоката и к нему нелегко. Пластиковые крышки необходимо полностью снять.

Катушка зажигания

Функция этого элемента состоит в том, чтобы подавать быстрый импульс высокого напряжения на сигнал переключения. Он идет прямо к свече зажигания, где преобразуется в искру.

Катушка находится на правой стороне самоката-китайца и прикреплена к его опорной конструкции. Его легко узнать — он выполнен в виде пластиковой бочки. С обратной стороны подключен толстый провод. Именно она передает разряд по цепи с трансформатора на свечу.

Катушка закрыта резиновым кожухом, защищающим ее от грязи и пыли.

Свеча зажигания

Его задача проста — создать искру и зажечь смесь в баллоне. В скутере используется свеча зажигания A7TS.

Его расположение скрыто от глаз, но опытные владельцы знают, где его найти. Следуя высоковольтному кабелю, вы доберетесь до блока цилиндров и крышки свечи зажигания.

Резиновая прокладка защищает контакт от случайного электрического повреждения. Вы можете удалить его, потянув на себя с небольшим усилием. Не рекомендуется слишком сильно тянуть шнур — может сломаться колпачок.

Отвинтите свечу зажигания торцевым ключом. После его снятия проверьте цвет и состояние контактов. Показателем хорошей работы двигателя является коричневый цвет без следов нагара. Отклонение от нормы говорит о неисправности карбюратора.

Стартер

Стартер используется для легкого запуска двигателя скутера без использования педали акселератора. Стартер расположен в центре скутера, рядом с двигателем. Чтобы его открыть, необходимо удалить декоративный пластик.

Стартер подключается через реле стартера, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом резервуаре и соединен тремя трубками.

Индикатор напрямую подключен к датчику. Оба питаются стабилизированным током от выпрямителя. В случае проблем с индикатором проверьте подключение к цепи.

Напряжение подается только при включенном зажигании.

Реле поворотов

Выключатель используется для управления поворотными огнями. После закрытия кнопки реле отправляет импульсы тока с частотой 1 Гц.

Устройство находится под приборной панелью. Чтобы заменить реле, снимите пластиковую крышку.

Схема легко переключается. В случае поворота направо напряжение подается по синему проводу, который управляет соответствующими лампочками. Левое положение переключателя замыкает серую шину на оранжевую шину.

Двойные фонари в приборной панели подключаются параллельно проводам указателей поворота. Они указывают на то, что на определенной стороне самоката горит свет.

Звуковой сигнал

Назначение звукового сигнала всем понятно. На самокате он находится возле реле ограничителя.

Звуковой сигнал приводится в действие выключателем зажигания постоянного тока и приводится в действие кнопкой на рулевом колесе скутера. Компонент неразрушаемый, поэтому в случае выхода из строя его полностью заменяют.

Часто задаваемые вопросы

Все говорят, что у двухтактников низкий ресурс движка. А какой примерно?В среднем, по отзывам владельцев, у этой модели он превышает 10.000 км. Замена поршневой на новую обходится недорого.
В него что, нужно заливать уже смешанный с маслом бензин, как в советский мотоцикл?Нет, масло заливается в отдельный резервуар, откуда постепенно поступает в горючую смесь в необходимых количества.
Собираюсь менять ЦПГ на новую, хочу воткнуть на 100 кубов, нужно ли будет заново обкатку проходить?Да, но не так усердно, как поначалу, так как двигатель уже давно обкатан. Но первые 500-700 км лучше ездить с умеренной скоростью, без высоких оборотов, а после окончания обкатки нужно еще раз заменить масло.

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора.
К находящейся под ней клемме подключают массу

Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической.
Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания.
Та, что находится под ней, также соединяется с минусовым проводом (массой).
К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор.
К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Двигаемся слева направо, сначала верхний ряд, затем нижний.
Здесь провод от датчика генератора идет, как и в предыдущем варианте.
Далее идет провод катушки зажигания.
И в конце «глушилка» замка зажигания.

Первые две клеммы – минусовой провод, «масса».
К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

Датчик Холла.
Катушка зажигания.
Масса.
Блокировка замка зажигания.
Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

Оранжевый должен вести к катушке зажигания и генератору.
Черный – к замку зажигания.
Фиолетовый – датчик Холла.
Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Как проверить стартер скутера?

Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.

Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (–). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков .

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.
