Схема электрооборудования Honda Lead

Проверка регулятора-выпрямителя и генератора напряжения

Отсоединяем аккумулятор. Переключаем прибор на 10 А.

Ставим красный щуп цешки на к/ч провод, а второй щуп на минус — зеленый провод. Включаем зажигание. Дергаем ножкой кикстартера. Прибор может показать 5 – 10 А. Это значит, что генератор напряжения,  регулятор-выпрямитель, электропроводка и предохранители в цепи от генератора до аккумулятора исправны.

Если все это работает, а искры нет, то остается проверить коммутатор. Он не разбирается и внутри имеет сложную электронную схему. Поэтому его можно проверить только на другом таком же рабочем скутере. Найти японский коммутатор бывает сложно. Но есть много китайских аналогов, они работаю не хуже оригинальных.

Такую последовательность поиска неисправности — нет искры на дио 34, можно применять и на любом 2т или 4т скутере или мопеде. Нужна только электросхема к скутеру, универсальный набор отверток и ключей, мультиметр (цешка).

Вот и все.

Тем, кому интересно, смогут сами найти проблему с искрой на своем скутере или мопеде и устранить ее своими руками.

Не бойтесь. Пробуйте.

Если есть вопросы, пишите. Будем разбираться.

Всем пока!

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

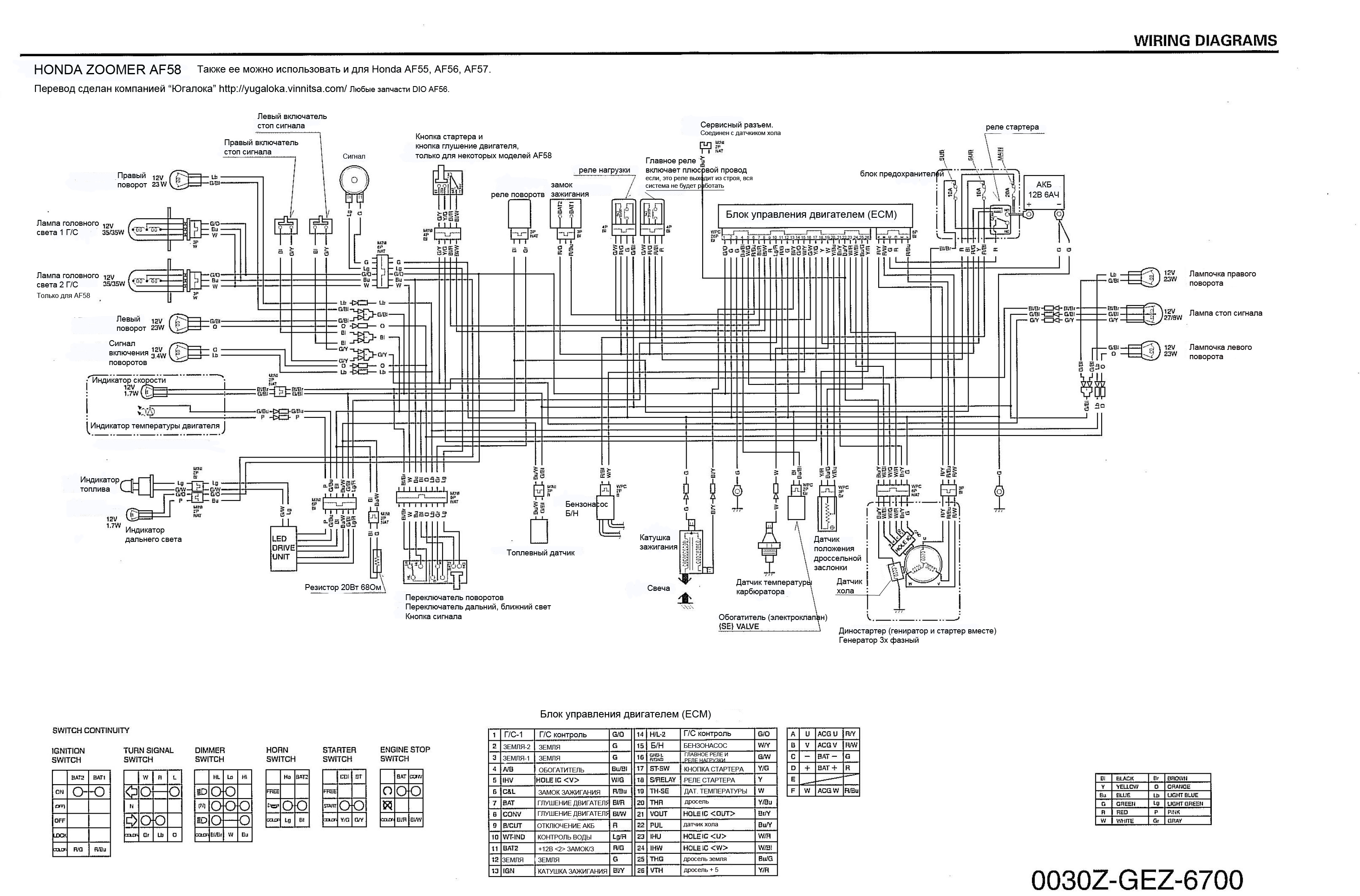

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

Схема проводки Honda Lead 90 и Honda Lead 50

Схема по ремонту и обслуживанию электропроводки мотороллеров Хонда Леад 50 и его аналога Хонда Леад 90.

1. Выключатель освещения
2. Выключатель стартера
3. Звуковой сигнал
4. Замок зажигания Хонда Леад
5. Регулятор напряжения (выпрямитель)
6. Резистор
7. Пусковой обогатитель
8. Резистор
9. Прерыватель (узел CDI)
10. Масса
11. Генератор
12. Стартер Honda Lead
13. Катушка зажигания
14. Свеча зажигания
15. Правый задний указатель поворота
16. Стоп-сигнал и задний габарит
17. Левый задний указатель поворота
18. Датчик уровня масла
19. Датчик уровня топлива
20. Масса
21. Предохранитель (7А)
22. Аккумуляторная батарея
23. Реле стартера
24. Выключатель звукового сигнала
25. Выключатель указателей поворота
26. Переключатель света фары
27. Реле указателей поворота
28. Левый передний указатель поворота
29. Выключатель стоп-сигнала (левый)
30. Левый индикатор указателей поворота
31. Индикатор дальнего света фары
32. Указатель уровня топлива
33. Комбинация приборов
34. Индикатор превышения допустимой скорости
35. Индикатор низкого уровня масла
36. Правый индикатор указателей поворота
37. Передний габарит
38. Фара Honda Lead
39. Выключатель стоп-сигнала
40. Правый передний указатель поворота

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу

Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания. Та, что находится под ней, также соединяется с минусовым проводом (массой)

К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

• Двигаемся слева направо, сначала верхний ряд, затем нижний.
• Здесь провод от датчика генератора идет, как и в предыдущем варианте.
• Далее идет провод катушки зажигания.
• И в конце «глушилка» замка зажигания.

Нижний ряд:

• Первые две клеммы – минусовой провод, «масса».
• К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

• Датчик Холла.
• Катушка зажигания.
• Масса.
• Блокировка замка зажигания.

• Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

• Оранжевый должен вести к катушке зажигания и генератору.
• Черный – к замку зажигания.
• Фиолетовый – датчик Холла.
• Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Общие сведения

Мокик Honda Lead 90 оснащен сидением, рассчитанным на двух человек. Кроме того, мопед отличается оригинальным дизайном, информативной панелью приборов и надежным силовым агрегатом. Скутер оборудован рычажной подвеской, подходит для передвижения по разным видам дорог. Это обусловлено наличием маятников, которые гасят колебания при преодолении неровностей и выбоин.

Рассматриваемая техника разгон до тридцати километров набирает плавно и быстро. Максимальная скорость, которую может одолеть модификация HF-05, составляет почти сто километров в час. К основным преимуществам японского мопеда Honda Lead 90 относится отличная эргономичность, мягкость хода, экономичность, надежность и высокий ресурс эксплуатации. Стоит отметить, что при использовании неподходящего масла или топлива возникают проблемы с работой насоса и перегревом двигателя. Поэтому следует заливать горюче-смазочные материалы, рекомендованные производителем.

Элементы цепи зажигания

Схема зажигания является важной частью электрики скутера, без правильной сборки которой он просто не поедет. В схему входит катушка, свеча, коммутатор, генератор, модуль зажигания CDI. Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом

Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать

Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом. Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать.

Модуль CDI имеет выходы для подключения пяти проводников. Он находится обычно достаточно близко к аккумулятору, может крепиться на раму скутера или иметь специальную ячейку. Чаще всего блок CDI находится ближе к дну транспортного средства, поэтому достать его непросто. Без этого элемента система работать не будет.

Реле регулятор

Реле-регулятор в просторечье называют стабилизатором. Этот элемент нужен для того, чтобы выпрямить напряжение и стабилизировать его до нужного уровня, который подходит дл работы электроприборов скутера. Искать его в китайских и многих японских моделях нужно в передней части транспортного средства, обычно под обтекателем. При работе радиатор детали сильно нагревается, поэтому его размещают там, где он сможет получать воздушное охлаждение.

Генератор при работе выдает переменный ток, который поступает сначала на реле-регулятор, а потом уже двигается дальше. Реле преобразовывает переменное напряжение в постоянное, кроме этого, стабилизирует напряжение до 13,5-14,8 Вольт. Если напряжение будет меньше, аккумулятор не сможет заряжаться, если больше, велик риск выхода из строя электросистемы.

К регулятору обычно подходит 4 провода. Они отличаются по цвету, на стандартной схеме зеленый провод всегда является массой. Красный находится под постоянным напряжением. Белый подает на реле регулятора напряжение, выдаваемое генератором: это переменный ток. Желтый провод тоже идет от генератора к реле-регулятору. Реле преобразует напряжение, превращая его в пульсирующее. После этого напряжение идет на осветительные приборы, которые являются наиболее мощными потребителями. Некоторые модели имеют светящуюся приборную панель, дополнительное освещение, ходовые огни или иные типы подвески. Все это питается этим же проводом.

Нельзя стабилизировать напряжение, которое служит для питания ламп. Его можно лишь ограничить при помощи реле-регулятора до уровня 12 В. Даже при работе на небольших оборотах генератор выдает чрезмерно большое напряжение, которое не подойдет для работы ламп и иных осветительных приборов. Если реле-регулятор будет неисправен, могут сгореть габариты или лампы, которые будут в этот момент включены.

Однако само по себе устройство не отличается особенной сложностью. Если его разобрать, внутри можно обнаружить печатную плату, электронную схему с тиристором BT151-650R, диодный мост, для которого используются диоды 1N4007, один мощный диод 1N5408, кроме этого, присутствуют элементы обвязки, которые включают следующее: SMD-транзисторы небольшой мощности, конденсаторы электролитические, стабилитрон и различные резисторы. Именно эта простота приводит к тому, что реле часто не выдерживает больших нагрузок и ломается. Поэтому не повредит иметь запасное и возить его с собой: меняется оно быстро.

Электрическая проводка

В любом транспортном средстве важна правильно подключенная проводка из качественных проводов. Можно купить готовую или собрать ее самостоятельно, однако рекомендуется соблюдать цвета, это поможет разобраться, что куда идет в случае необходимости ремонта.

Замок зажигания и его особенности

Все вышеперечисленные элементы системы зажигания объединяются в одну систему, которая управляется при помощи замка зажигания. Данная деталь имеет ключ для удобства. По сути это переключатель, который можно ставить в разные позиции.

Чаще всего замок имеет три положения работы, так как является универсальным для большого количества техники, но применяют в схемах обычно два положения. Первое положение вызывает замыкание красного и черного провода, что позволяет напряжению попасть с аккумуляторной батареи в электроцепь. После можно пользоваться стартером и запускать двигатель. Второе положение, наоборот, прерывает цепь что приводит к отключению аккумулятора и выключению двигателя. Если замок неисправен, а скутер надо завести, можно просто соединить два провода вместе.

Схема проводки мопеда дельта китай

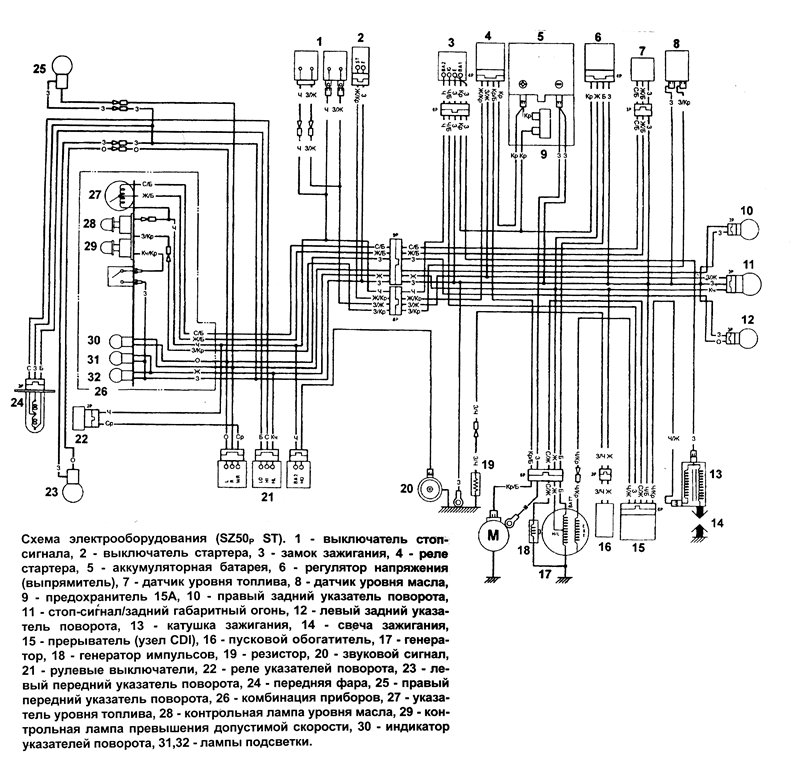

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

• центральный замок;
• источник зарядки аккумулятора – генератор;
• ограничитель напряжения;
• системы образования и контроля искры;
• управляющие элементы для фар, стоп-сигнала, поворотов;
• индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

14 комментариев к « Как работает система зажигания на скутере Honda Dio 18-27 »

Привет всем такая беда на холостых молот ит хорошо до двадцати разгоняю только гашетку под нажимаю начинает чихать и глохнуть карб чистый искра есть хорошая комутатор рабочий подскажите что еще нужно проверить

Попробуй глушак почистить. Или же возьми немного отпусти глушак возле цилиндра, только не полностью и попробуй как он работает

Если 2тактник то 1.промой возд.фильтр-он у тебя грязный 2.почисть а на крайняк замени глушак и нечего не надо откручивать.

В каждом скутере поломки индивидуальны. Расскажу про свой опыт. Первая поломка с описанными синдромами — на холостых работает на более высоких чихает и глохнет — ремонтировали мастера, поменяли пошневую крутили карбюратор, помогло на короткое время. Полез ремонтировать сам. Оказалось с завода длинная ваккумная трубка и передавлена в нескольких местах, на холостых бензина хватает, на более высоких оборотах нет. когда прокручиваешь коленвал все вродь нормально, но оказалось мало. Укоротил ваккумную трубку все заработало. Через два года пропали холостые, и со временем эта проблема усугублялась. Надо было долго дергать кикстартером, или долго крутить электростартером. потом вообще перестал заводиться. Отдал в ремонт. снова поменяли поршневую и карбюратор. Неделю поездили, но заводился плохо. Снова перестал заводиться. При раскручивании коленвала дрелью, тоесть высокие пусковые обороты, заводился. Полез ремонтировать сам. Оказалось неисправность в генераторе, в той катушке что дает ток на зажигание. Кстати искра была при проверке всегда. Клемма на которую припаян провод на массу на генераторе имела плохое качество пайки. Когда открутил клемму крутилась вокруг проводка, напряжение было, но силу тока не держало. Перепаял стало работать как часы.

Исчезла искра на хонда Dio что делать?

Проверь: -Реле зажигания -Коммутатор -Генератор

Пропала искра напрочь что делать мне

Здравствуйте помогите у меня такая беда не заводится мопед Хонда Дио 28 когда даю ему сношки как будто мертвый раз 5 потом прострели идут и пропал Свет передний поменял лампочку всеревно нет света искра есть бензин поступает но не заводится

Подскажите пожалуйста, что делать. Искра есть, бензин поступает, карбюратор чист, стартер крутит, но не заводиться.

Мужики беда. Ситуация следующая, с кика заводится с пол тыка как холодный так и горячий. Но работает в обратном направлении. Тесть назад. Уже весь мозг сожрал гад( кто знает где искать причину. Карб нормальный, искра супер, коммутатор новый и самое главное что зажигание не настраивается. Аппарат Хонда такт 24. Заранее спасибо.

Всем привет! Подскажите пожалуйста,перестал заводится.Искра при резком нажатии на педаль кикстартера искра проскакивает ели ели , и то на больших оборотах и очень маленькая.

Всем привет подскажите скутор хонда дио27 не заводиться

Источник

Проверка катушки зажигания

Отключаем аккумулятор и снимаем клюв на скутере. Отсоединяем разъем на коммутаторе и мерим цешкой сопротивление на катушке. Ставим один щуп цешки в разъем на ч/ж провод, а второй — на «минус» (зеленый провод). Должно быть 4 Ом – это значит, что проводка и первичная обмотка катушки исправны.

Следующий шаг.

Проверяем вторую обмотку катушки. Вытаскиваем щуп из контакта зеленого провода и вставляем его в подсвечник вместо свечи. А другой щуп оставляем на контакте ч/ж провода. Сопротивление должно быть около 7,85 кОм. Это говорит о том, что вторая обмотка, бронепровод и сам подсвечник исправны.

А если прибор покажет обрыв (т.е. никак не отреагирует), то снимайте и проверяйте подсвечник и бронепровод по отдельности. Если они прозваниваются, то значит обрыв произошел в катушке зажигания. Ее не отремонтируешь, она цельная, придется заменить новой. Стоит недорого, купить можно всегда без проблем.

Технические характеристики HONDA Lead AF48/JF06

Honda Lead AF48 / JF 06 (Хонда Лид) – полноценный 2-х местный скутер. Модный 50 и 100 кубовый скутер внушительных размеров. 50 кубовая версия носит заводской индекс AF48, а 100 кубовая соответственно JF06. Оба исполнения скутера внешне практически одинаковы. Единственные отличия заключаются в том, что у JF06 (101см 3) сиденье отформовано под двух пассажиров, и на 50 кубовой версии спидометр расчерчен до 60 км/ч, у 100 кубовой соответственно до 100 км/ч. Технически обе модели исключительно надёжны при эксплуатации как в черте города, так и на даче. Благодаря более легким литым колёсам и покрышкам с большим профилем, чем например очень популярные модели Honda Dio, Honda Lead более устойчива как на прямой так и в поворотах. Естественно возросшая ширина и высота профиля покрышки положительно сказалась на плавности хода. Данная модель позволяет с легкостью перевозить пассажиров суммарным весом до 180 кг. Honda Lead JF06 (101 см3) должен продаваться вместе с ПТС, таможенной декларацией и подлежит постановке на учёт в ГАИ.

Длина, мм Ширина, мм Полная высота, мм База, мм Дорожный просвет, мм Высота по сидению, мм Полная масса, кг Максимальная скорость,км/ч Модель двигателя Количество цилиндров Количество тактов Рабочий объем, куб.см Диаметр и ход поршня, мм Степень сжатия Мощность, л.с./(об/мин) Крутящий момент,H*м/(об/м) Объём маслянного бака, л Объем топливного бака, л Переднее колесо Заднее колесо Передний тормоз Задний тормоз

1795 680 1060 1255 115 660 84 60*,(100)** AF48E(JF06E) 1 2 49/(101) 40,0 ^ 39,3*** 7,1,(6,5) 5,9,(9,3)/6750 0,65(1,0)/6000 1,2 7,5 3.50-10 41J 3.50-10 41J Дисковый Барабанный

*Ограничена электроникой **Данные для Lead 101 см 3 *** У Lead 101cm 3 – (51,0 ^ 49,6)

Процедура техобслуживания

Моторы скутеров изготавливаются в разных объемах. Наиболее распространенные – 50 и 150 кубов. Система газораспределения имеет как 2т варианты, так и 4т. Отличия моделей минимальны, поэтому техобслуживания 2 и 4 тактного мопеда 50сс проводится по единому принципу.

1. Настройка карбюратора на холостом ходу. Скутер заводится, анализируется его работа без нагрузки. Оценка осуществляется по ровности тактов, стабильности оборотов мотора.
2. Выполняется регулировка положения винтов количества и качества смеси.

Ввиду относительной легкости конструкции настройка производится двумя контрольными болтами. Если добиться стабильной работы не получилось, необходимо снять узел и произвести глубокую чистку и настройку.

Снятие

Из-за принципа своей работы карбюратор крепится непосредственно к впускному коллектору. К нему подходит топливная магистраль и воздухопровод. Все съемные шланги демонтируются от корпуса и деталь оголяется.

Отключается пусковой обогатитель. Накидным ключом отвинчиваются болты крепления, и весь узел достается наружу.

Чистка карбюратора

Отличным способом чистки является продувка внутренних каналов сжатым воздухом из компрессора. Для этого применяется специальный пистолет с заостренным наконечником.

В процессе работы на поверхностях карбюратора образовывается налет. Связано это с качеством бензина. Большая часть грязи останавливается в фильтре топливной очистки, но часть попадает во впускной тракт.

Для удаления налета можно использовать как растворитель, так и специальную жидкость для очистки карбюраторов. Она подходит и для скутеров. Преимуществом ее использования является то, что чистящий агент находится под давлением и способен проникать в самые труднодоступные каналы.

В карбюраторе скутера имеются резиновые прокладки. Чтобы не подвергать их воздействию чистящих смесей, рекомендуется заранее изолировать эти части.

Регулировка холостого хода

Показателем исправной работы карбюратора на скутере является стабильный холостой ход. Отсутствие «плавающих» оборотов, уверенная работа говорят о подготовленной смеси внутри камеры сгорания.

Для этой цели на устройстве присутствует винт, отвечающий за дозировку топлива во время работы скутера без нагрузки.

Некоторые карбюраторы не имеют регулировочных болтов. В таком случае, настраивать холостой режим нужно иглой и поплавками в топливной камере.

Скутер запускают и дают поработать несколько минут. Это необходимо для лучшего испарения бензина внутри впускного коллектора и его перемешивания с воздухом.

После прогрева поворачивают винт холостого до появления стабильности двигателя. Критериями правильной регулировки являются:

• скутер держит стабильные показатели оборотов;
• отсутствует дрожь двигателя, провалы в работе;
• карбюратор уверенно переходит в режим набора мощности (при перегазовке) и обратно.

Иногда скутер отказывается реагировать на регулировку холостого хода. Такое поведение свидетельствует о дополнительных проблемах впускной системы.

Качество смеси

Две главных составляющие в работе любого ДВС – это воздух и топливо. Сила при их горении толкает поршни и заставляет транспорт передвигаться.

Но просто смешать эти вещества недостаточно. Добиться максимального выхода энергии можно только соблюдаю правильную пропорцию компонентов. В карбюраторе эта процедура называется регулировкой качества смеси и от нее зависит вся работа скутера 50сс.

Существует три вида топливовоздушной массы:

• бедная;
• богатая;
• оптимальная.

Соблюдение точного соотношения смеси в карбюраторе жизненно важно для уверенной работы двигателя

Схема регулировки смеси

Для начала скутер необходимо завести и прогреть. После набора температуры следует действовать по такому алгоритму:

1. Винт качества смеси закручивается до упора.
2. Отпустить регулировочный болт на полтора оборота против часовой стрелки.
3. Завести скутер, поджать на треть винт.
4. Если обороты подросли, закрутить на четверть.
5. Регулируем до того момента, пока обороты не перестанут падать.

Схема электропроводки скутеров Honda Lead 50 и Honda Lead 90 (NH50, NH90)

1 — выключатель освещения; 2 — выключатель стартера; 3 — звуковой сигнал; 4 — замок зажигания; 5 — регулятор напряжения (выпрямитель); 6 — резистор; 7 — пусковой обогатитель; 8 — резистор; 9 — прерыватель (узел CD1); 10 — масса; 11 — генератор; 12 — стартер; 13 — катушка зажигания; 14 — свеча зажигания; 15 — правый задний указатель поворота; 16 — стоп-сигнал и задний габарит; 17 — левый задний указатель поворота; 18 — датчик уровня масла; 19 — датчик уровня топлива; 20 — масса; 21 — предохранитель (7А); 22 — аккумуляторная батарея; 23 — реле стартера; 24 — выключатель звукового сигнала; 25 — выключатель указателей поворота; 26 — переключатель света фары; 27 — реле указателей поворота; 28 — левый передний указатель поворота; 29 — выключатель стоп-сигнала (левый); 30 — левый индикатор указателей поворота; 31 — индикатор дальнего света фары; 32 — указатель уровня топлива; 33 — комбинация приборов; 34 — индикатор превышения допустимой скорости; 35 — индикатор низкого уровня масла; 36 — правый индикатор указателей поворота; 37 — передний габарит; 38 — фара; 39 — выключатель стоп-сигнала (правый); 40- правый передний указатель поворота

Источник статьи: http://skuterov.ru/shema-instrukciya/karta-elektrooborudovaniya-honda-lead

n1.doc

УстановкасигнализациинаскутерHONDALEADAF20ПредисловиеИнформацияпосигнализации(рис.1)123456978Рис.1ПодключениеПОДГОТОВИТЕЛЬНЫЕ РАБОТЫрис.2)(рис.3)(рис.3)1232Рис.2 Рис.3(рис.4,5,6) Рис.4 Рис. 5 Рис. 6НЕМНОГОТЕОРИИ😉(рис.7)Рис.7(рис.8)Рис.8КрасныйКоричневыйРозовыйСерыйГолубойЖелтыйЧерныйИЩЕММЕСТО🙂(рис.9).Рис. 9P.S.:ЧТО,КУДАИКЧЕМУ???рис.8(рис.10)Рис. 10(рис.11)

Производитель транспортного средства	HONDA(Kymco / SYM)	SUZUKI(Suzuki/ ShiQiao)	YAMAHA(Shan Ye)
Цвет	Функция
Красный	питание “+12В” АКБ	Красный	Красный	Красный
Коричневый	выход “+12В” с замка зажигания	Черный	Оранжевый	Коричневый
Голубой	стартовый провод	Желтыйкрасный	Желтыйзеленый	Голубойбелый
Серый	глущащий провод(к CDI)	Черный/белый	Черный/белый	Черный/белый
Розовый	глущащий провод(к замку зажигания)	Черный/белый	Черный/красный	Черный/белый
Черный	масса (“-12 В” АКБ)	Зеленый	Черный/белый	Черный
Желтый	сигнальный провод(правый поворот)	Голубой	Черный	Темно-коричневый
Желтый	сигнальный провод(левый поворот)	Оранжевый	Светло-зеленый	Темно-зеленый

Рис. 11рис.8)(рис.12)Рис. 12(рис.13)Р1 ис.13ПОДКЛЮЧАЕМ!красныйчерныйзеленыйчерно-белые(рис.14)оранжевыйголубой12Рис

14(рис.13)”Start”ВАЖНО!рис.13ЗАКРЕПЛЯЕМ!(рис.15)213Рис. 15P.S.Навсякийслучайвдополнениикданнойстатьевыложилотсканированнуюинструкциюнасигнализациюнаязыкеоригинала.Еслиестьтакие,кторазбираетсяванглийскомизахочетпоупражнятьсявсвоеммастерстве,былобывообщечудесно.Будуоченьпризнателензаквалифицированныйперевод.Игорь(Igvas) ДополнениеREMOTE CONTROL MOTORCYCLE ALARM SYSTEM (1)Operation ManualFunctions1

Anti-theft guard:2. Secondary still sound’s theft-proof3. Engine automatically locking4. Seeking the vehicles5. For help alarm6. Over-taking7.Drivingwithoutkey(carwarm-upremotecontrol):8. Hi-jacking and robbery-prevention9. Relieve the anti-theft/engine stop by remote controlAttention:Circuit diagrams off installing main unit of the systemAnti-theft main engine and common vehicle distribution wire function contrast form

The factory vehicle	HONDA	SUZUKI	YAMAHA
Color	Function	Kymco / SYM	Suzuki/ ShiQiao	Shan Ye
Red	Positive electricity	Red	Red	Red
Brown	lock-head output electric	Black	Orange	Brown
Blue	Start wire	Yellow/ Red	Yellow/ Green	Blue/ white
Gray	(car boby) Flame out wire	Black/ White	Black/ White	Black/ White
Pink	(near lock) Flame out wire	Black/ White	Black/ Red	Black/ White
Black	Grounded ‘wire	Green	Black/ White	Black
Yellow	The direction light	Shallow blue	Black	Dark Brown
Yellow	The direction light	Orange	Apple Green	Dark Green

Quality guarantees:

Code of the engine	DATE MONTH YEAR	Agency sign
The date of installing
Code of the car
Owner’s name
Telex:
Address

Therangeofqualityguarantee:Thelistsbelowaren’tincluded:
Установка сигнализации на скутер HONDA LEAD AF20

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

1. Зеленый провод – общий.
2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.
