Как сделать съемник шаровых опор своими руками

Съемник рулевого наконечника для авто своими руками

Привет всем любителям самоделок. В этой статье я расскажу, как сделать съемник своими руками, который поможет заменить вам рулевой наконечник, а также шаровую опору на своем автомобиле. Материалы, необходимые для сборки не являются труднодоступными, их можно найти у себя в гараже или на приемном пункте металлобазы. Также изготовление данной самоделки поможет вам сэкономить ваши деньги и набраться опыта, что весьма полезно.Перед тем, как начать читать статью, предлагаю посмотреть ролик, где показан подробный процесс сборки данного съемника и его проверка в действии.

Для того, чтобы сделать съемник рулевого наконечника для авто своими руками, понадобится:

* Углошлифовальная машинка, отрезной диск * Тиски слесарные * Токарный станок по металлу, сверло по металлу * Проходной резец * Сварочный аппарат, электроды * Средства индивидуальной защиты, краги, сварочная маска, защитные очки, наушники * Рулевой наконечник для тестирования самоделки * Болт от автомобильной ступицы * Баллончик молотковой краски * Линейка, маркер * Шарик от шарикоподшипника * Металлический квадратный прут * Сверлильный станок * Метчик для нарезания резьбы под болт ступицы * Швеллер 8 мм с толщиной полки 10 мм

Шаг первый.

Первым делом нужно подготовить швеллер для дальнейших работ.

Очистив поверхность швеллера, переходим к следующему этапу.

Шаг второй.

Зачищенную часть швеллера нужно отпилить, но перед этим ее нужно разметить. При помощи маркера и линейки делаем разметку на швеллере.

Зажимаем деталь в тисках и к ней привариваем прут при помощи сварочного аппарата. При работе со сварочным аппаратом будьте аккуратны, одевайте защитную сварочную маску и краги.

Шаг пятый.

Теперь нужно доработать ступичный болт.

В завершении красим готовый съемник молотковой краской из баллончика и приступаем к тестированию.

Шаг седьмой.

Краска на самодельном съемнике высохла, а значит его можно протестировать. Вкручиваем гайку с шпильки рулевого наконечника и устанавливаем съемник на поворотный кулак, следя за тем, чтобы он не повредил пыльник и встал без перекосов и начинаем постепенно затягивать болт.

На этом у меня все, я думаю данная самоделка будет очень полезна автовладельцам, которые периодически занимаются ремонтом своего авто самостоятельно.

Всем спасибо за внимание, желаю творческих успехов и удачи в новых самоделках. Получайте на почту подборку новых самоделок

Никакого спама, только полезные идеи!

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Съемник типа «клин».

Самый простой по своей конструкции, однако тоже хорошо справляющийся с поставленной перед ним задачей. Для его изготовления вам понадобится:

• взять небольшую металлическую пластину (достаточно размера в спичечный коробок);
• с помощью болгарки (угловой шлифовальной машинки)/станка с абразивным кругом придать ей форму клина, получившаяся заготовка в профиль должна обрести форму треугольника;
• все той же болгаркой, начиная с верхнего угла треугольника, в нем нужно проделать вертикальный прорез на 2/3 его высоты, шириной чуть больше диаметра пальца шаровой опоры;
• для облегчения работы с инструментом к середине основания клина рекомендуется приварить металлический прут, хотя это можно и не делать, если такого прута у вас под рукой нет.

Вот такая вот своебразная скоба у вас должна получиться в итоге.

Дальше дело техники:

1. вставьте изготовленный только что клин между корпусом шаровой и проушиной;
2. ударяя молотком по пруту (основанию клина), забивайте самодельный съемник опор до того момента, пока палец не выскочит из гнезда.

ВАЖНО!

При использовании данного вида съемника всегда существует риск повреждения пыльника, поэтому применять такой инструмент можно лишь в случае запланированной замены наконечников или опор. Если ремонт рулевого механизма или подвески такую замену не предусматривает, от съемника типа «клин» лучше отказаться.

2.2.Выбор площади участка

Площадь рабочего места для одного слесаря определяется суммарной площадью оборудования в плане, умноженной на 3,5 . Если же работы выполняют несколько слесарей, то на каждого дополнительно выделяется 5 квадратных метров площади для обеспечения рациональности перемещений и безопасности работы.

В нашем случае на участке работы выполняются двумя слесарями, следовательно, формула для определения площади участка будет следующей:

Sучастка = 3,5 * Sсуммарное оборудования + 5, м 2

Sучастка = 3,5 * (1+1,5+2+0,5+0,5+0,5+2,5+1+1+1,5+1,5+0,5+10+2+0,5+1) + 5= =101,25 м 2 .

Исходя из полученного результата, приближенно выбираем в качестве участка по ремонту подвески прямоугольное помещение с внутренними размерами 10×10 м. и одним входом-воротами.

Как пользоваться съемником шаровых опор

Выполняя ремонт системы рулевого управления и ходовой части автомобиля, владельцы нередко сталкиваются с ситуацией по демонтажу шаровых опор и наконечников тяг. Эти детали конструкции невозможно снять без специального инструмента. Таковым является съемник для шаровых опор. Приспособление способно в несколько раз упростить процесс выпрессовки деталей.

Приобрести данный инструмент не составляет особого труда – достаточно отправиться в ближайший магазин автозапчастей и там выбрать подходящий съемник. Также можно изготовить приспособление своими руками. Рассмотрим виды съемников, а также поговорим о выборе этих инструментов.

Современный рынок инструментов для обслуживания и ремонта автомобилей предлагает самый широкий выбор различных съемников, в том числе несколько видов инструмента для демонтажа шаровых опор и рулевых тяг.

Первые приспособления считаются более универсальным решением. Они подойдут для обслуживания любых автомобилей.

Винтовой съемник

Усилие в этом механизме создается благодаря заворачиванию болта в корпус. Сам же корпус инструмента надевают на проушину в шаровой опоре. В процессе закручивания болта он упирается в палец. Последний выпрессовывается из своего посадочного гнезда.

Рычажные

Не меньшей эффективностью обладает рычажный съемник для шаровых опор. Однако эти инструменты отличаются большими габаритами. Поэтому подойдут не для каждого автомобиля. Например, рычажным инструментом на ВАЗ-2107 можно демонтировать верхнюю шаровую опору, а вот снять нижнюю уже не выйдет – рабочее пространство слишком ограничено. Для этого лучше всего применить специальный инструмент.

Такое приспособление можно не приобретать – легко сделать съемник шаровых опор своими руками. Он собирается из подручных средств. Давайте рассмотрим и другие инструменты, которые можно как купить, так и изготовить самостоятельно.

Это наиболее простой и при этом достаточно эффективный съемник. Его нельзя отнести к какому-либо типу механизмов, однако в вопросах выпрессовки это хороший выбор. Для изготовления понадобится только болгарка или станок с абразивным кругом. Заготовка представляет собой пластину из металла, размеры которой аналогичны коробку спичек.

Но при работе с этим инструментом есть существенный недостаток. В процессе выпрессовки опоры повреждается пыльник. Именно поэтому клин используют только при замене наконечников либо опор. От ремонтов при помощи такого приспособления лучше отказаться.

Винтовые разжимные механизмы

Это еще один вариант, который можно изготовить самостоятельно. Он хорошо себя зарекомендовал как съемник шаровых опор ВАЗа (касается классических моделей). Особенности конструкции системы подвески этих машин таковы, что и верхняя, и нижняя опоры установлены симметрично друг к другу. Между ними не так уж и много расстояния.

Рассмотрим, как работает этот съемник шаровых опор. ВАЗ-2107 отремонтировать им тоже можно. Для демонтажа верхней опоры выкручивают стопорную гайку, однако не полностью.

Затем между пальцами устанавливают съемник с полностью закрученным болтом. Далее двумя ключами удерживают приспособление. Выкручивают болт, пока палец не выйдет из гнезда.

После того как верхняя опора заменена, ту же операцию проделывают с нижней.

Г-образный винтовой съемник

Для каких автомобилей может использоваться этот съемник шаровых опор? 2107, 2105 и 2106 – вот те автомобили марки ВАЗ, для которых он подходит лучше всего. Инструмент достаточно универсален.

Чтобы изготовить его, понадобится прут из металла – диаметр его должен быть не менее 10 мм, а длина – 15-17 см. Из этого прута делают Г-образную заготовку, длина плеча которой должна быть не менее 5 см.

Так, берут прут, отмеряют на нем 5 см, зажимают в тисках и выгибают под прямым углом. На длинной части элемента режут резьбу. Находят подходящую гайку.

Теперь необходимо сделать упорную планку. Она изготавливается по принципу клина. Для заготовки подойдет пластина, толщина которой не менее 5 мм. С одной стороны пластины делают прорез, подходящий по палец опоры. С другой — проделывают отверстие под диаметр прута. Далее надевают пластину на длинную часть прутка и зажимают зайкой.

Съемник колесных ступиц

Пример второй — как съемники облегчают ремонт ходовой части машин. Автопарк России после спада продаж в кризисные 2008–2009 годы достаточно стар, несмотря на оживление продаж коммерческой техники в 2010–2011 годы. При проведении ремонтных работ ходовой части старых и запущенных экземпляров техники ремонтники часто сталкиваются с проблемой демонтажа колесных ступиц. Разборка данного узла требует сноровки, аккуратности и осложняется значительным весом деталей. Особенно эта проблема встает остро, когда речь идет о ступицах ведущих мостов грузовиков. Чтобы облегчить работу, применяют специальные приспособления. Например, в линейке продукции германской фирмы Kukko есть достаточно простой, но функциональный съемник KS-10G с гидравлическим приводом. В его комплект входят: гидравлический цилиндр с ручным приводом, развивающий усилие 10 тонн, кованые тянущие конусы диаметром 300 и 350 мм и шесть силовых, опять-таки кованых, кронштейнов для крепления приспособления к колесным шпилькам.

Съемник собирается и устанавливается на демонтируемую ступицу за считанные минуты. При этом гидравлический цилиндр вворачивается в тянущий конус, подходящий по размеру к ступице. Как показывает практика, двух вариантов конусов (300 и 350 мм) достаточно для того, чтобы обеспечить установку съемника на ступицу практически любого коммерческого автомобиля. Для приведения приспособления в действие достаточно равномерно вращать винт, воздействующий на поршень гидроцилиндра. Плавное нарастание усилия и равномерный, постепенный сдвиг ступицы с цапфы позволяют мастеру чутко контролировать процесс демонтажа. Ну и, разумеется, под напором двадцати тонн никакая ступица не устоит.

Метки: выпрессовка шаровых

Комментарии 29

Смысл сварочкой?Она обратно и так и так не вылетит! Разболтаться может не спорю!просто если ты не знаешь когда кто рычаг крутил, так там саленблокам уже кирдык пришел?Монтажечкой рычаг поднимай где сален, если трещин много, то можно сказать он не функционирует!Так и будет дальше подвеску разбивать!Лучший метод это нагреть болты гарелкой и поставить новые рычаги=)если тебе машина нужна хорошей и не с головной болью=) А запрессовывай окуратней, чтобы ухо не загнуло и люфта небыло=)А то будешь потом каждый год за шаровыми бегать=)Уже проверенно=)

На БМВ Е-30 на передних нижних рычагах по две подобные шаровые только без стопорных колец. Там шаровые работают на разрыв, поэтому вылететь никак не могут. Наверняка в данном случае тоже самое. А снимаются они элементарно ударом кувалды. Запрессовываются также. Думаю рычаг снимать по любому.

кольцо должно стоять полюбому! если не сильно закисло, то поменяешь без снятия рычага! при снятии нижних рычагов сбивается схождение!

Рычаг придется снимать. А новую впресованную шаровую, тщательно проверь, БЫВАЕТ вылетает. Обычно для страховки прихватываю сварочкой в 2-3-х точках

советую приобрести набор клещей для снятия-установки стопорных колец

Осуществляя ремонт рулевого управления и ходовой части, практически каждый автовладелец сталкивается с проблемой (наконечников рулевых тяг), решить которую без специального инструмента довольно проблематично.

Причина – конструктивные особенности названных элементов: их пальцы имеют конусовидную форму, которой они входят в посадочные гнезда, со временем место этого вхождения загрязняется, замасливается, ржавеет, делая соединение поверхностей слишком плотным, практически единым, то есть таким, которое простым физическим воздействием не разъединить. Нужен помощник – съемник шаровых опор – инструмент в разы упрощающий выпрессовку.

Стать его обладателем несложно: для этого нужно пойти в ближайший автомагазин и там его приобрести либо сделать съемник шаровых опор своими руками любым из представленных ниже способов, которые мы сгруппировали в зависимости от того, каким образом в них создается усилие.

Эксклюзив

У каждого производителя специального инструмента и оснастки имеются свои, оригинальные разработки, позволяющие упростить самые распространенные операции по ремонту и обслуживанию подвижного состава. Тем самым сокращается время их выполнения и обеспечивается высокая производительность. Например, инженерами Kukko был спроектирован съемник KS-204-30, предназначенный для демонтажа тормозных трещоток с автоматическим регулированием зазора производства известных фирм. Они устанавливаются на большинстве моделей коммерческой техники. Особенность приспособления заключается в наличии поперечной регулируемой струбцины, предназначенной для жесткой фиксации захватывающих лап. Она позволяет четко зафиксировать трещотку перед демонтажем, который длится считанные секунды, несмотря на отсутствие гидропривода. Последний, кстати, значится в списке опций к данному приспособлению, но, как показывает практика, абсолютно не нужен.

Выбор шаровых опор

Довольно часто шаровые опоры изнашиваются раньше времени. Чтобы этого не происходило, следует перед покупкой правильно выбирать эти запчасти. Какой должна быть хорошая опора шаровая ВАЗ 21213? На сегодняшний день есть несколько проверенных производителей этих деталей. Однако для автомобиля этой марки далеко не все опоры могут подходить идеально.

При выборе верхних и нижних шаровых опор для Нива Шевроле следует отдавать по возможности предпочтение отечественным производителям. Достаточно хорошо себя успела зарекомендовать фирма Кедр. Это предприятие производит качественные цельнокованые детали. Производитель заявляет, что при нормальной езде они могут служить около 75 тыс. км пробега. Но это в том случае, если изделие изначально попадется небракованное.

Еще хорошие отзывы имеет компания БелМаг. Эта фирма выпускает два основных вида шаровых опор: это бюджетные изделия и упрочненные. Что касается бюджетного варианта, то в данном случае за относительно невысокую стоимость можно приобрести качественные опоры, которые могут без проблем служить до 50 тыс. км. А вот упрочненные изделия более долговечны. Они способны не изнашиваться все 70 тыс. км.

Автомобилисты обязательно должны помнить о том, что настоящая продукция концерна БелМаг стоит немалых денег. Поэтому если попадаются подозрительно дешевые шаровые опоры с эмблемой данной фирмы, то от такой покупки лучше всего отказаться. Ведь сейчас на рынок поступает много подделок, которые не прошли термическую обработку.

Если предполагается часто ездить на большой скорости, то лучше всего отдать предпочтение шаровым опорам на Шевроле Ниву фирмы Трек. Такие изделия считаются очень прочными. Более того, они оснащены специальной защитой от ударов. В комплекте к ним идут уже пыльники из высококачественной резины. На шаровые опоры для автомобилей такой марки цены достаточно высоки. Но как производители, так и водители свидетельствуют о полной оправданности стоимости.

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.

Стук и дребезжание, доносящиеся из передней части, щелчки при сильном качении автомобиля и резких поворотах – все это говорит о возможной неисправности ходовой части. Откладывать диагностику на потом не стоит. Неисправность может оказаться серьезной и влиять на безопасность движения.

Люфт в шаровой опоре входит в список таких неисправностей. Происходит в результате образования зазора между корпусом детали и элементом («палец» шаровой), крепящимся к поворотному кулаку. Как определить и устранить поломку самостоятельно, экономя на станциях технического обслуживания, рассмотрим далее.

2.3.Расстановка оборудования

При расстановке оборудования нужно учесть его особенности, соблюсти технику безопасности, обеспечить легкий доступ к нему рабочих.

Все оборудование должно находиться в отведенных ему по плану местах и быть возвращено на них, если вид работы предполагал их использование с перемещением. Между оборудованием должно быть достаточное расстояние, чтобы не затруднять перемещение персонала по участку, обеспечить легкий и безопасный доступ для использования оборудования. Оборудование с электрическим, пневматическим, гидравлическим приводами должно иметь подключение к соответствующим сетям, магистралям или приборам.

Ко всему прочему участок должен быть оснащен вытяжной вентиляцией и хорошо освещен.

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Дело в том, что на ряде авто (Пежо, Ситроен) шаровая опора вкручивается в рычаг. Со временем резьбовое соединение закисает, и выкрутить данный элемент подвески достаточно сложно без специального инструмента.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2\’\’ длиной 8-9 см.

С торца этой трубы необходимо сделать 4 шипа шириной 5 мм и высотой 7 мм, расположенных под углом 90 град относительно друг друга.

То есть должно получиться на торце трубы 4 выступа равномерно распределенных по окружности. Сделать это можно при помощи ножовки по металлу и напильника или же «болгаркой».

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Берем гайку на 24, и привираем ее к торцевой части, а затем сварочным аппаратом заделываем проделанные прорези.

Работать таким съемников достаточно удобно – надеваем его на опору, так, чтобы шипы вошли в специальные пазы на корпусе опоры.

При этом палец пройдет сквозь изготовленный инструмент, что позволит на него накрутить стопорную гайку, тем самым фиксируя съемник. Остается только ключом на 24 за приваренную гайку выкрутить опору.

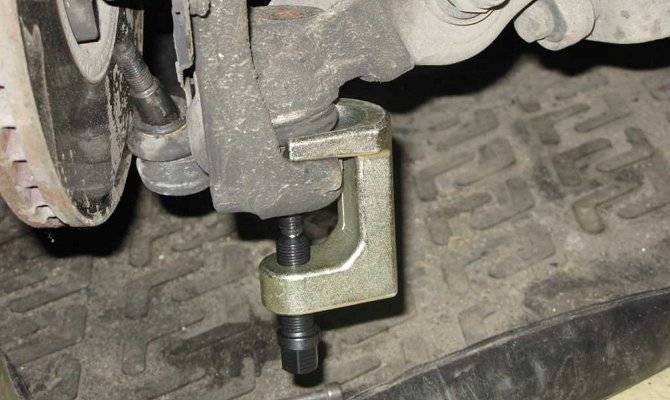

Съемник винтовой для снятия шаровых пальцев

Основные детали съемника изготовлены из стальной полосы сечением 18×3 мм общей длиной 460 мм. Также подойдет и круглый пруток диаметром 18 мм, но его нужно доработать: от фрезеровать или сточить напильником с противоположных сторон параллельные грани с расстоянием между ними 13 мм. Для изготовления съемника потребуются, кроме обычных инструментов (ножовка по металлу, напильники, пассатижи и др.), «болгарка» и сварочный аппарат.

Конструкция съемника несложная и понятна из рисунка и фотографий.

Планка (верхняя деталь) сварена из двух полос сечением 18×13 мм (хотя можно подобрать и одну, таких же размеров). Длина каждой полосы — 95 мм. В планке, почти по центру, выполнено резьбовое сквозное отверстие М12, а у конца вырезан паз длиной 20 мм, шириной 13 мм и глубиной 2 мм под фиксирующий винт М12х55 (чтобы планки не поворачивались одна относительно другой). Клиновая вилка (нижняя деталь) сварена из трех полос: две полосы длиной по 95 мм по краям, в середине — полоса длиной 55 мм. На заготовках в местах сварки предварительно снимаем фаску 3×45° по всей длине. Сварные швы следует обстучать и зачистить.

Снизу передней стороны нижней вилки делаем скос, получая односторонний клин. Опять, почти по центру, как и в планке, выполняем сквозное резьбовое отверстие М12, а у конца — М10 — под фиксирующий винт М 10×55.

И последняя деталь — втулка длиной 40 мм внутренним и наружным диаметром 13 и 18 мм соответственно. Втулку можно заменить набором гаек М14.

Принцип работы съемником простой. С шарового пальца скручиваем гайку и заводим вилку под рычаг, планка при этом упирается в торец шарового пальца. Фиксирующим винтом регулируем высоту. Силовой винт закручиваем до упора с усилием, но переусердствовать (затягивать слишком сильно) не следует, лучше подождать немного -палец может выйти из конического отверстия рычага сам. При необходимости стукнете молотком сверху по вилке.

Самодельные винтовые съемники шаровых опор

На рынке инструментов винтовые съемные механизмы представлены в широком разнообразии. Стоят они недорого, но неоправданно платить за приспособление, которое пригодится раз или два. Поэтому вам нужно сначала разобраться с конструкцией будущего механизма, потом сделать чертежи съемника шаровых своими руками.

Устройства на основе винтового усилия считаются универсальными, так как подходят под все автомобили. Свою работу такие механизмы выполняют за счет силового болта, завинченного в корпус съемного механизма. Приспособление надевают на проушины ШО, закручивают винт в палец опоры, выпрессовывают последний со своего места.

Винтовой разжимной

Эта самодельная конструкция подходит всем классическим «Жигулям» и «Ланосам». Съемник шаровых для ВАЗ 2110 своими руками изготавливают из подручных материалов.

Пошаговая инструкция:

• Найдите металлический прут с квадратным или 6-гранным сечением. Отрежьте от него 7-9 см. Заготовка по размерам должна подходить по ключ с головкой на 17 или 19.
• Сделайте сверлом внутреннюю полость, нарежьте в ней резьбу под рабочее тело – болт диаметром 8 мм.
• Закрутите силовой болт в подготовленное отверстие.

Самодельный съемник шаровых опор

Вы соорудили съемное устройство. Его действие можно продемонстрировать на примере демонтажа шаровых любых «Жигулей»:

1. Ослабьте стопорную гайку.
2. Установите изготовленный инструмент между пальцами ШО.
3. Закручивая, уприте шпильку в палец.
4. Возьмите два ключа: одним зафиксируйте самоделку, другим раскручивайте рабочее тело устройства (шпильку).

Действуйте до полного выхода пальца с прикипевшего места.

Винтовой Г-образный

Вам потребуются: молоток, тиски, болгарка, плашка. Приспособление делайте из металлического штыря диаметром 8-10 мм и длиной 16-18 см. Найдите пластину толщиной не меньше 0,5 см.

Алгоритм работы:

1. Придайте пруту форму буквы «Г»: длинное плечо – 12 см, короткое – 6 см.
2. На 12-сантиметровом отрезке нарежьте плашкой резьбу.
3. Подберите гайку соответствующего размера.
4. Из пластины подготовьте клин: сточите заготовку так, чтобы сбоку она выглядела как треугольник. Сделайте пропил под палец с тонкой стороны.
5. С другой, утолщенной стороны, просверлите отверстие несколько большего диаметра, чем прут, для свободного хода детали.
6. Наденьте клин на 12-сантиметровое плечо съемного устройства, накрутите гайку.

Пластину готового изделия поместите между проушиной и опорой: короткий отрезок «Г» упрется в палец. Элемент выскочит со своего места, когда вы начнете закручивать гайку.

Винтовой съемник шаровых опор, изготовленный из уголка

Сооружая съемное устройство, воспользуйтесь режущими и сварочными инструментами, обычными автомобильными слесарными принадлежностями.

Порядок действий:

1. Основой механизма послужит металлический уголок длиной 7-8 см с толщиной стенки полсантиметра. На одной стороне заготовки сделайте распил для крепления к проушине.
2. Из кусочков металлических пластин вырежьте два треугольника. Чтобы усилить установку, приварите детали к торцевым частям уголка.
3. Подберите гайку и шпильку, совпадающие по параметрам.
4. Приварите к гайке проставки, прикрепите этот компонент к уголку: гайка должна оказаться напротив пропила.
5. Вкрутите шпильку в гайку.

Как сделать съемник шаровых опор своими руками

Ремонтная принадлежность для отжима шаровых готова.

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:

1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.
2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира
3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.

Причины поломки:

1. Как говорилось выше – повреждение пыльника
2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Чем нам поможет съемник?

Почему именно съемнику оказывается такое внимание при замене шаровой опоры? Дело в том, что срок службы этой детали довольно долгий, и ее составные части в результате нагрева, силы трения и коррозии «прикипают» друг к другу. В частности, довольно частое явление – «сваривание» конуса и гнезда

Простыми инструментами, которые находятся в обычном автомобильном ремкомплекте, съемника может и не оказаться. Некоторые мастера очень просто разрубают этот «гордиев узел», воспользовавшись кувалдой и газовой горелкой. Но такое решение может грозить тем, что менять придется еще и рулевые тяги.

Дабы не прибегать к варварским способам, следует заранее озаботиться приобретением съемника шаровых опор. Благо, стоимость их адекватна, вариантов приспособлений великое множество, а потому никаких проблем нет. Но не каждый готов тратиться на инструмент, который хоть и полезен, но сможет пригодиться всего лишь один раз за весь срок владения автомобилями.

Принцип, который лежит в основе любого инструмента, призванного извлечь шаровой палец из запрессованного гнезда, это способность преодолеть довольно значительное усилие, препятствующее этому. За годы своего существования человечество не изобрело ничего лучше, чем рычаг и винт, которые и лежат в основе любого съемника. Кроме этих хрестоматийных приспособлений в инструменте обязательно присутствует клин. Если кто-либо видел гвоздодер, то поймет, о чем идет речь.

Инструмент для извлечения шарового пальца из запрессованного гнезда

Только применять такое устройство, помогая ему с помощью молотка «подлезть» в пространство между головкой «шарика» и гнездом, неудобно. Почти со 100% вероятностью резиновый пыльник будет порван. Именно поэтому на помощь приходят другие инженерные решения, помогающие извлечь палец аккуратно и красиво.

Инструментом, который аккуратно вынимает из гнезда шаровой палец, да еще и не портит ничего вокруг, можно считать гибрид гвоздодера и небольшой струбцины. С помощью первого подводятся металлические «лапки» под «шарик». Второе устройство, составляющее одно целое с первым, предназначено для аккуратного отделения детали от гнезда. Достигается это за счет постепенного закручивания воротка, давящего на сам палец и постепенно отделяющего его от корпуса. Кстати сказать, иногда самодельные приспособления справляются со своей задачей гораздо лучше, чем покупные, и кто имеет хотя бы небольшие навыки слесарного дела наверняка сможет сделать его своими руками.

На ценниках в магазинах можно еще встретить слово «универсальный» в отношении съемника. Особенностей тут немного, строение позволяет использовать его не только для выпрессовки шаровых опор, но и для работы с рулевыми наконечниками. Изготовить такое приспособление своими руками куда сложнее, тут уже лучше прибегнуть к продукции массового производства или взять универсальный инструмент у знакомых.
