Диагностика
Чтобы проверить работоспособность системы своими руками, достаточно для начала включить охладитель, нажав на кнопку. Не лишним будет проверить сам включатель, поскольку порой именно из-за его неисправности не работает весь узел.
Если кнопка исправна, но ничего не включается, либо в салон не поступает холодный воздух, то кондиционер однозначно неисправен. Придется переходить к подкапотному пространству. Сначала взгляните на состояние всех трубок, проверьте исправность радиатора. Обнаружив масляные пятна на этих узлах, это говорит про утечку фреона. От этого компрессор автоматически отключается и ничего не работает. Утечка возникает из-за вибраций, поскольку постепенно крепления патрубков ослабевают, хладагент начинает просачиваться. Тут нужно определить, где именно образовалась проблема. Сделать это можно путем подкачки небольшого количества охладителя.
Еще поломка может быть связана с электромагнитной муфтой. Если при нажатии на кнопку активации кондиционера нет характерного щелчка, который бы подтвердил зацепление муфты со шкивом, либо же появляется скрежет с параллельным появлением горелого запаха, подшипнику пришел конец. Это подразумевает замену муфты.
- патрубки и шланги;
- муфта;
- компрессор;
- радиатор.
Про них поговорим отдельно.
Но сначала напомню, что заправка кондиционера является потенциально опасной процедурой. При этом ее нужно обязательно проводить каждые 2 года на новом автомобиле. Если машине более 5-6 лет, тогда дозаправка выполняется уже ежегодно.
Муфта
Начнем мы с муфты. Практически в любом городе, будь то Москва, Спб, Тверь, Волгоград, Омск, Липецк, да и в Минске тоже, представлено множество автосервисов, предлагающих профессиональное обслуживание автокондиционеров. Одной из задач, которую они выполняют, является замена муфты кондиционера.
Алгоритм заправки автокондиционера фреоном
Для выполнения этой операции необходимо подготовить следующие инструменты, приборы и расходные материалы:
- шланги,
- манометр,
- заправленный фреоном баллон,
- переходник.

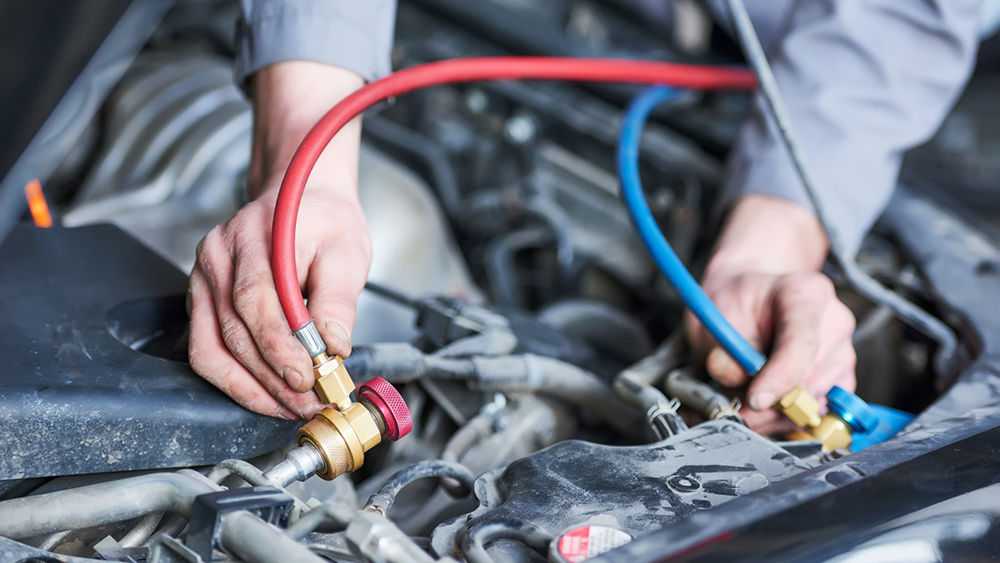

Первое, что необходимо сделать – найти в моторном отсеке магистраль, по которой циркулирует хладагент. Затем нужно отыскать отверстие для заправки фреона и зачистить его посредством использования специального колпачка. Место вокруг отверстия также нужно тщательно прочистить и постараться после снятия колпачка как можно быстрее надеть заправочный шланг.
Выполнить заправку самостоятельно не получится, поэтому пригласите помощника, который запустит силовой агрегат и будет поддерживать его работу на холостых оборотах при показаниях тахометра в районе 1500 об/минуту. После этого ему нужно включить кондиционер, выставив регулятор на максимальный уровень охлаждения. В это время вам необходимо приготовить баллон с фреоном к заправке: перевернуть, открыть кран, открыть на шланге вентиль низкого давления и подключить ёмкость с хладагентом к магистрали. Все эти операции следует осуществлять при уже включённой системе кондиционирования с максимальной быстротой.
Пока происходит заливка фреона в магистраль, вам нужно будет контролировать этот процесс, следя за шкалой манометра. Для разных моделей автокондиционеров уровень номинального значения давления разный, изучите этот момент до начала заправки. Если нужной цифры не нашли – ориентируйтесь на показатель 285 кПа. При этом нужно следить, чтобы в хладагент не попал воздух – в окошке на ресивере в этом случае будут видны пузырьки. Всё это время двигатель должен работать на холостых оборотах. Заканчивать заправку следует, когда температура воздуха, поступающего в салон из кондиционера, опустится до 6 – 8 градусов. Для этого нужно перекрыть вентиль и вынуть баллон из заправочного отверстия.
Весь процесс можно и нужно изучить, просмотрев несколько разных видеороликов, которые доморощенные специалисты выкладывают в YouTube.
История появления автомобильных кондиционеров
Повышение комфортности при езде на автомобиле – задача, которая стояла уже перед первыми их конструкторами. Многие направления, считавшиеся приоритетными, развивались достаточно активно, а вот с обеспечением нормального микроклимата у конструкторов долго не ладилось. Хотя идей хватало, но все они оказывались либо недостаточно эффективными, либо технически нереализуемыми. Можно вспомнить попытки охлаждения температуры в салоне с помощью льда, кубики которого хранились на специальном поддоне, установку дополнительных принудительных воздухозаборников или скрытых вентиляторов, монтаж сложных систем воздуховодов и другие технические решения, которые в итоге по тем или иным причинам не прижились.
Одной из первых более-менее удачных систем оказалось решение, которое использовалось на машинах Паккард в 1939 году. Именно в то время были изобретены системы охлаждения компрессорного типа, которые и легли в основу новой системы охлаждения. Конструктивно она оказалась очень сложной, а потому – ненадёжной. Чтобы привести её в действие, нужно было сначала остановиться, при выключенном двигателе подключить прообраз кондиционера, завести мотор, произвести манипуляции с настройкой силы и направления воздушного потока, подождать, пока автомобиль охладится, выключить систему охлаждения и только после этого продолжать движение.
Идея была заимствована, и по мере совершенствования технологий кондиционер становился всё более похожим на современный. В 1941 голу американская компания Кадиллак выпустила первую небольшую партию автомобилей, оснащённых системой кондиционирования, работавшей по той же схеме, что и сейчас. В 60-х годах количество установленных на легковые автомобили кондиционеров исчислялось уже тысячами, а в 80-х счёт пошёл на миллионы.
Способы промывки кондиционера
Автомойка не всегда помогает избавиться от загрязнений климатической системы, которые могут стать причиной появления различных неприятностей. Если вы заметили, что не холодит кондиционер в машине – скорее всего, он просто загрязнился. Поэтому периодически рекомендуется осуществлять промывку кондиционера самостоятельно. Эта процедура, хотя и потребует частичной разборки системы, но позволит выполнить чистку намного качественнее.
Для этого потребуется снять конденсор с креплений и немного его развернуть, чтобы получить хороший доступ и к внутренней части конденсора, и к межрадиаторному пространству, где тоже скапливается немало грязи. Для промывки можно использовать средство для мытья посуды, которым нужно обильно смочить все трубки радиатора и дать химическому средству время на впитывание (10 – 15 минут достаточно). Затем следует промыть радиатор струёй воды, которую нужно направлять строго под прямым углом. Напор должен быть небольшим – в противном случае повышается риск повреждения сот радиатора.
Рекомендуем: Рассухариватель клапанов — как изготовить специнструмент своими руками?
Степень чистоты можно определить визуально, если вся грязь не отмылась, необходимо выполнить процедуру повторно. Если заметите погнувшиеся (помятые) соты – необходимо их аккуратно выпрямить с помощью деревянной (не металлической!) палочки, после чего можно удалить оставшиеся твёрдые фрагменты (веточки, камешки, останки насекомых).
Если автомобиль эксплуатировался какое-то время со снятым компрессором или неисправным концессионером, а также после проведенного ремонта своими руками, прежде чем заправить систему кондиционирования, ей нужно сделать профилактику промывкой. Во время промывки из системы будет удалена грязь, влага, различные загрязнения, отработанное масло, которые мешают качественной работе кондиционера.
Заправка фреоном кондиционера
Промывка оборудования необходима и при зацикливании компрессора, так как в этом случае может попасть металлическая стружка, другие загрязнения. Промывка своими руками требует много времени и сил, так как приходится промывать каждую деталь отдельно. Для промывки своими руками понадобится инструмент для разборки и сборки оборудования и специальные средства, с помощью которых легко удаляются все загрязнения.
Ремонт автокондиционеров лучше выполнять на станции технического обслуживания, так как в системе кондиционирования задействовано высокое давление. После ремонтных работ потребуется промывка и дозаправка системы фреоном и маслом, при этом нужно точно знать количество заливаемой жидкости. СТО имеет все необходимое оборудование, инструмент для ремонта, промывки и заправки кондиционера.
Каждый автовладелец должен следить за состоянием своего автомобиля и ради профилактики делать регулярно диагностику и техническое обслуживание всего оборудования авто.
Конструкция кондиционера
Нельзя провести ремонт компрессора кондиционера в автомобиле самостоятельно, не зная принципа его устройства. Автомобильный кондиционер — сложная конструкция, включающая:
- Компрессор. Основная деталь, которая обеспечивает поступление хладагента к радиатору.
- Радиатор. Способствует своевременному охлаждению хладагента. Благодаря тому, что вблизи него располагается автомобильный радиатор, поток воздуха, возникающий во время движения машины, помогает дополнительно снизить температуру.
- Вентилятор. Остужает хладагент до определённой температуры.
- Ресивер. Отвечает за фильтрацию конденсата от частиц грязи и пыли.
- Терморегулирующий вентиль. По нему конденсат, перешедший в газообразное состояние, транспортируется в испарительное устройство.
- Испарительное устройство. С помощью вентилятора позволяет остывшему хладагенту попадать в салон авто.
Основные элементы системы кондиционера
Из каких элементов состоит автомобильный кондиционер в машине, какие расходные материалы нужно использовать для обслуживания системы кондиционирования, какова принципиальная схема агрегата? Для начала давайте разберем, как устроен кондер.
В зависимости от модели агрегата и машины, устройство автомобильного кондиционера может отличаться:
- Компрессорное устройство. Этот узел используется для сжатия расходного вещества — газа, а также его дальнейшего распространения по магистралям системы.
- Терморегулирующий вентиль или ТРВ. ТРВ кондиционера автомобиля представляет собой устройство, использующееся для регулировки перегрева пара. Если данный элемент по каким-то причинам сломается, это может привести к более серьезным неисправностям в работе системы кондиционирования воздуха.
- Конденсатор или радиаторный узел. Представляет собой теплообменник, использующийся для преобразования газа в жидкое состояние. Конденсатор позволяет выделять тепло воздушного потока, которое остается, в окружающую среду. Когда конденсатор обрабатывает воздух, его пары выходят через верхнюю часть устройства. Конденсатор передает их по магистралям системы. Если уровень давления жидкости будет слишком низким, то после того, как она попадает в конденсатор, она будет перемещаться в испаритель. Как правило, по своей конструкции эти устройства относятся к многопроточному или ленточному типу.
- Золотник. Используется для направления потока расходного вещества при смещении подвижных компонентов системы. При поломке данного элемента герметичность системы в целом будет нарушена, соответственно, это приведет к ее менее эффективной работе. Золотник, он же ниппель, следует проверять в первую очередь, если обнаруживаются проблемы в работе кондера.
- Муфта. Еще один немаловажный элемент, который включает в себя электросхема. Монтируется она перед компрессорным устройством. Конструкция этого компонента включает в себя катушку, прижимную пластину, а также вал. Принцип действия катушки заключается в образовании магнитного поля, когда на устройство начинает поступать напряжение.
- Набор уплотнительных колец. Комплектующие уплотнители, как можно понять из названия, используются для уплотнения и обеспечения герметичности системы в целом. Как правило, данные комплектующие элементы чаще всего выходят из строя, то есть теряют свою эластичность, после зимних холодов. По причине их износа в системе также может произойти утечка. Если это так, то автовладельцу нужно будет приобрести комплект уплотнительных колец для автокондиционеров и произвести их замену.
- Ресивер осушитель. Может находиться в зависимости от конструкции, в устройстве агрегата. Ресивер используется для обеспечения защиты работы компрессорного устройства, он способствует более полному испарению газа. Ресивер позволяет предотвратить попадание расходного вещества на компрессор, но нужно учитывать, что авто может быть и не оборудовано этим устройством. При отсутствии устройства функцию испарения жидкости будет выполнять моторный отсек, вернее, его высокая температура (автор видео — Nurlan Temyrbekov).
Признаки неисправности компрессора автомобильного кондиционера
Существуют следующие основные причины, по которым компрессоры для автокондиционеров могут выйти из строя:
- износ отдельных комплектующих, узлов в результате длительной эксплуатации;
- объем фреона в системе не соответствует норме, является слишком большим либо недостаточным;
- радиатор сильно загрязнен либо неисправен вентилятор охлаждения. В результате этого износ ускоряется;
- нарушение циркуляции фреона в системе (проблема может возникать из-за закрытого терморасширительного вентиля, деформации проводящих трубок и т.п.).
Посторонний шум. При заведенном двигателе и выключенном кондиционере из подкапотного пространства идет гудение, гул. Когда автокондиционер включается, звук либо исчезает, либо меняется. Чаще всего появление такого гула связано с износом или выходом из строя подшипника шкива. Это — серьезная неисправность, которая может привести к поломке электромагнитной муфты, выработке посадочного места на шкиве, повреждениям передней крышки компрессора, образованию трещин на торцевом уплотнении, утечке хладагента. Если подшипник работает некорректно, шкив может перекосить, в результате чего он изнашивается неравномерно. Без ремонта это приводит к заклиниванию оборудования. Для устранения неисправности требуется замена подшипника компрессора кондиционера, которую вы можете произвести в нашем сервисе “Автоцентр 37” по низкой цене. Они являются неразборными и необслуживаемыми, и потому их ремонт невозможен. Если система некоторое время эксплуатировалась с неисправным подшипником, на шкиве может образоваться значительная выработка, деформация. В этом случае дополнительно потребуется купить шкив компрессора кондиционера и установить его вместо дефектного.
Электромагнитная муфта не срабатывает при том, что напряжение на нее подается корректно. Электромагнитная муфта компрессора кондиционера может выйти из строя по нескольким причинам: после перегрева оборудования и оплавления муфты, в результате появления зазора между шкивом и прижимной пластиной и т.п. Если муфта не включается, прижимная пластина не срабатывает и шкив не передает вращение на вал. Из-за этого оборудование не может запуститься. Для устранения неисправности муфту снимают. В самых сложных случаях узел заменяют полностью. Чаще удается выполнить ремонт муфты компрессора кондиционера, устранив неисправность электромагнита, существующий зазор, выработку шкива и т.п.
Отсутствие герметичности. При условии, что корпус узла не поврежден, неисправность легко устраняется. Для восстановления герметичности достаточно заменить ремкомплект. Для этого оборудование потребуется снять, разобрать и промыть. После этого выполняется замена комплектующих из ремкомплекта, сборка узла. Далее его работоспособность проверяют на стенде и, если компрессор герметичен, его устанавливают на место. При повреждении деталей корпуса в некоторых случаях их можно восстановить, используя аргонную сварку.
При выполнении ремонта компрессора кондиционера работы проводятся в следующем порядке:
- дефектовка. Предполагает осмотр, замер рабочих параметров системы, выявление неисправных, изношенных узлов и комплектующих. Отдельно осматриваются шкив, прижимная пластина компрессора кондиционера, замеряется давление хладагента, напряжение и т.п. Ремонт считается целесообразным, если дефектными оказываются не более 50% комплектующих компрессора. Если он находится в худшем состоянии, его рекомендуется полностью заменить;
- если давление фреона в системе является слишком высоким, проверяют состояние вентилятора охлаждения;
- осмотр конденсора, если необходимо — его очистка от накопившихся отложений;
- при наличии загрязнений в системе кондиционера — ее промывка;
- устранение выявленных неисправностей компрессора, его сборка и установка на место.
Специалисты «Автоцентр 37» выполнят ремонт автомобильных кондиционеров по доступной цене и в сжатые сроки. Мы проводим диагностику, снятие и обслуживание, устранение неисправностей компрессоров. Также у нас вы можете купить муфту компрессора кондиционера, подшипники, другие комплектующие. На все запчасти и выполненные работы действует гарантия.
Меры профилактики
Техническое обслуживание оборудования является самым оптимальным вариантом профилактики, позволяющим предотвратить неполадки в работе агрегата.
Обслуживание автокондиционеров включает в себя следующие этапы:
- Регулярную проверку целостности магистралей и уплотнительных элементов. При наличии даже незначительных повреждений на уплотнителях этот вопрос нужно взять на вооружение и при первой возможности заменить детали.
- Периодическую проверку основных составляющих узлов, а также их очистку при необходимости. Нельзя допускать, чтобы на оборудовании собиралась пыль и грязь, а также образовывалась коррозия. Все это необходимо своевременно удалять.
- Очистка агрегата. Этот шаг необходимо выполнять при появлении неприятного запаха.
- Заправка оборудования должна осуществляться перед наступлением каждого последующего сезона, разумеется, если в этом есть необходимость.
Основные неисправности кондиционера
Кондиционер состоит из нескольких узлов, все они могут выйти из строя. Определяется, какая именно деталь вышла из строя, по характерным признакам поломки.
Неисправность компрессора
Выход из строя механизма выдает себя характерным повышением шума. На корпусе видны потеки масла.
Чаще всего неисправность заключается в разгерметизации узла из-за износа прокладки, утечки хладагента непосредственно в магистрали.
Возможно появление трещины в корпусе, хотя такая поломка возникает редко.
Может износится сальник вала, в этом случае протечка происходит через него.
Если потеков масла нет, проверьте исправность электросети и приводной ремень, возможно, он ослаб или износился.
Компрессор кондиционера в разрезе.
Неисправность конденсатора
Узел представляет собой радиатор, в котором набегающим воздухом охлаждается хладагент, нагретый в салоне.
Основная неисправность – забивание пространства между пластинами радиатора грязью.
Это ухудшает охлаждение, система начинает перегреваться, эффективность кондиционера снижается. Радиатор нужно тщательно очистить.
Если из-под радиатора капает, возможно образование микротрещин, через которые утекает хладагент.
Радиатор, забитый грязью.
Неисправность испарителя
Выдает себя появлением в салоне неприятного запаха, появлением лужицы воды.
Основные причины: забившаяся трубка слива влаги, микротрещины из-за коррозии узла.
Неисправность ресивера-осушителя
Хладагент содержит влагу, которую нужно удалять для предотвращения коррозии в системе. Для этого в нее включают фильтр-осушитель.
Чаще всего поломка происходит из-за небрежной заправки кондиционера фреоном без соблюдения технологии.
Также к загрязнению водой системы может привести неправильный ремонт.
При неисправности осушителя кондиционер может самостоятельно отключаться. Также проверьте шланги, по которым подается фреон, они могут обмерзать.
Расположение ресивера-осушителя.
Неисправность терморегулирующего вентиля
Агрегат поддерживает давление в системе в заданных пределах, не позволяя при его повышении разорвать трубки.
Через расширительный клапан в этом случае сбрасывается часть хладагента, понижая давление.
Если ТРВ вышел из строя, то на это могут указывать такие симптомы, как:
- Обмерзание льдом и инеем шлангов, подходящих к испарителю.
- Перебои в поступлении охлажденного воздуха.
- Периодическое самостоятельное выключение кондиционера или цикличность его работы.
Основные причины поломки:
- Загрязнение хладагента.
- Неправильная настройка узла.
- Повреждение деталей клапана.
- Попадание в хладагент воды или пузырьков воздуха.
Расположение терморегулирующего вентиля.

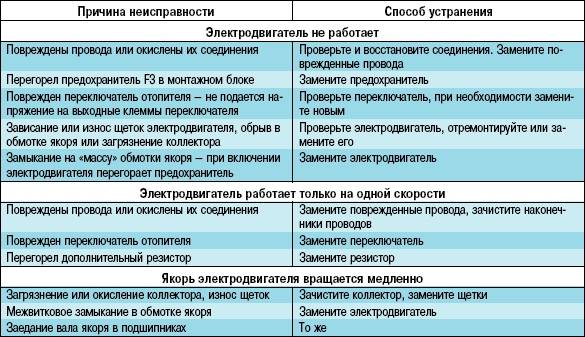

Неисправность вентилятора
Функция вентилятора – обдув радиатора кондиционера. Если в движении охлаждению его пластин способствует поток набегающего воздуха, то во время стоянки или при езде на малой скорости без вентилятора эффективность работы кондиционера падает.
Несмотря на это вентиляторы устанавливаются не всегда. На некоторых системах они не предусмотрены.
Поломка узла диагностируется по резкому повышению шума или отсутствию вращения лопастей.
Основные причины неисправности:
- Выход из строя подшипника.
- Механическое повреждение.
- Выгорание щеток.
- Отсутствие контакта.
- Поломка реле.
- Перегоревший предохранитель.
Неисправность датчика давления
Агрегат необходим для предотвращения полоски системы при значительном повышении давления в системе.
Поэтому важно, чтобы датчик был всегда исправен. Поломка детали выдает себя самопроизвольными отключениями системы кондиционирования, а также нестабильностью в ее работе. Основные причины неисправности:
Основные причины неисправности:
- Загрязнение узла.
- Окислившиеся или загрязненные контакты.
- Вышедшие из строя реле или предохранитель.
Датчик давления.
