Ремонт блока цилиндров двигателя своими руками

При помощи чего проводится расточка

Расточка и хонинговка проводятся при помощи разных станков. Для каждого такого спецоборудования требуется свой специалист, который научен, проводить расточку моторов. Итак, рассмотрим несколько вариантов расточных механизмов для автомобильных блоков цилиндров.

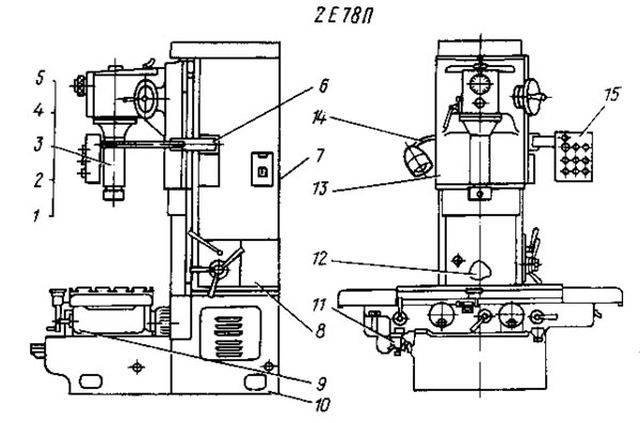

Пожалуй, самые распространенными являются вертикально-расточные станки для расточки блока цилиндров. Популярными они сталь, за счет того, что простые в работе и обслуживании, а также стоимость относительно других довольно низкая. Для примера приведем станок 2Е78П и его конструкцию.

1. Шпиндель 0,48 мм — 2Е78П.71.000
2. Шпиндель 0,78 мм — 2Е78П.72.000
3. Шпиндель 0,120 мм — 2Е78П.73.000
4. Шпиндель универсальный — 2Е78П.74.000
5. Шпиндель специальный — 2Е78П.75.000
6. Пульт управления — 2Е78П.83.000
7. Электроаппаратура панели — 2Е78П.81.000
8. Колонна — 2Е78П.30.000
9. Стол — 2Е78П.40.000
10. Основание 2Е78П.10.000
11. Отсчетное устройство — 2Е78П.40.020
12. Коробка скоростей и подач — 2Е78П.50.000
13. Шпиндельная бабка — 2Е78П.23.000
14. Электрооборудование сценка — 2Е78П.80.000
15. Панель пульта — 2Е78П.82.000
16. Пульт управления — 2Е78ПН.83.000
17. Электроаппаратура панели — 2Е78ПН.81.000
18. Основание — 2Е78ПН.10.000
19. Электрооборудование станка — 2Е78ПН.80.000
20. Панель пульта — 2Е78ПН.82.000

Следующим вариантом является — координатно-расточные станки. Эти стенды считаются точным оборудованием, что позволяет достаточно точно провести операции по растачиванию главного силового агрегата автомобиля.

Для наглядного примера возьмем стенд 2Л450АФ4.

1. I — станина
2. II — стойка
3. III — блок направляющих
4. IV — шпиндельная коробка
5. V — шпиндель
6. VI — пульт управления
7. VII — стол и салазки
8. VIII — механизм предварительного набора координат
9. IX — привод перемещения стола
10. X — привод перемещения салазок
11. XI — коробка скоростей

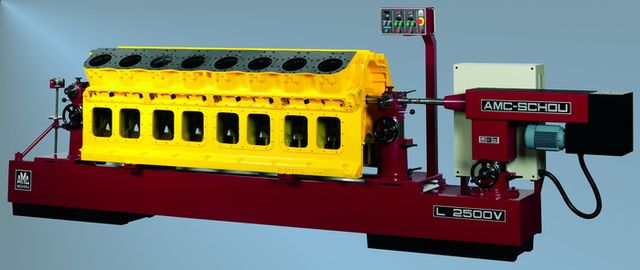

Последняя группа станков для расточки блока цилиндров — горизонтально-расточные. Это самый дорогой вариант, который представляет собой возможность растачивать двигатель не только горизонтально, но и вертикально. Так, В этом случае можно даже проводить процесс шлифовки поверхности блока. Ярким представителем данной категории является — AMC-SCHOU L 2500.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	Станок L 2500 V
Максимальная длина блока	мм	2540
Максимальное расстояние от встроенных параллелей до борштанги	мм	850
Шпиндельные скорости	об/мин	750
Быстрая подача в обе стороны	мм/мин	1000
Переменная подача в обе стороны	мм/мин	1000
Скоростная подача в обе стороны	мм/мин	1000
Максимальный ход борштанги	мм	680
Двигатели станка
Шпиндельный двигатель	кВт	1.5
Двигатель подачи шпинделя	кВт	0.37
Размеры
Высота	мм	2200
Полная длина	мм	5100
Полная ширина	мм	800
Требуемое рабочее место	мм	7600×800
Вес NETTO приблизительно.	кг	2700
Вес с упаковкой приблизительно (деревянная паллета)	кг	3140
Объем упаковки	куб.м	12.82

Как найти трещину

Для выявления трещин применяют следующие способы:

• метод ультразвукового обнаружения;
• использование магниточувствительного оборудования;
• метод пневматической опрессовки;
• поиск трещин посредством гидроконтроля;

На практике обнаружение трещин во многих автосервисах производится посредством закачки в неисправный элемент двигателя воздуха или воды. В случае с воздухом деталь дополнительно погружают в ванну и находят дефекты по пузырькам. Если в элемент закачивается вода, тогда необходимость погружения исключается, так как трещины диагностируют по просачиванию жидкости.

Для определения точных границ трещины с обеих сторон от раскола крепятся пару магнитов, пространство между магнитами засыпается специальными проводящими опилками. Наличие трещины приведет к тому, что линии магнитного поля разорвутся, опилки будут частично группироваться на поверхности раскола. Данный способ позволяет четко выявить трещину блока цилиндров или ГБЦ.

Капитальный ремонт, что говорит о необходимости капитального ремонта двигателя

О том, что двигатель вашего транспортного средства нуждается в капитальном ремонте, вам могут подсказать детали цилиндров. Это заметно по более сильной потребности автомобиля в масле — расход составляет более одного литра на одну тысячу километров.

О чем говорит цвет выхлопных газов

Явным признаком расстройства мотора является наличие характерного сизого дыма из выхлопной трубы. Однако, при появлении данных симптомов, не стоит поспешно делать выводы.

Утечка масла

К примеру, большой расход масла может свидетельствовать о потере своей эластичности маслосъемных колпачков.

Изучите нашу статью о замене маслосъемных колпачков. 3drive создал полную и максимально понятную инструкцию об этой процедуре.

Следует выделить кривошипно-шатунный механизм — возможен характерный стук, говорящий о сложном повреждении подшипников, вкладышей коленчатого вала и других составляющих скольжения. Диагностировать стук можно при помощи стетоскопа, а давление в цилиндрах поможет определить манометр. Серьезными признаками для того, что в ближайшее время будет необходим капитальный ремонт мотора, могут послужить такие симптомы — подъем расхода топлива, потеря мощности, усиление шума движка.

Если вы обнаружили у своей машины основное число перечисленных выше признаков, то, скорее всего, вам не избежать «капиталки». Однако для более точной убежденности, требуется капитальный ремонт движка или нет, лучше все же обратиться на специальную станцию технического обслуживания, где проверят степень износа всех элементов мотора. При данной проверке на станциях используют специальные устройства — нутромеры, стрелочные индикаторы, микрометры, измерительные скобы. С помощью этих приборов можно точно определить потребность мотора в ремонте.

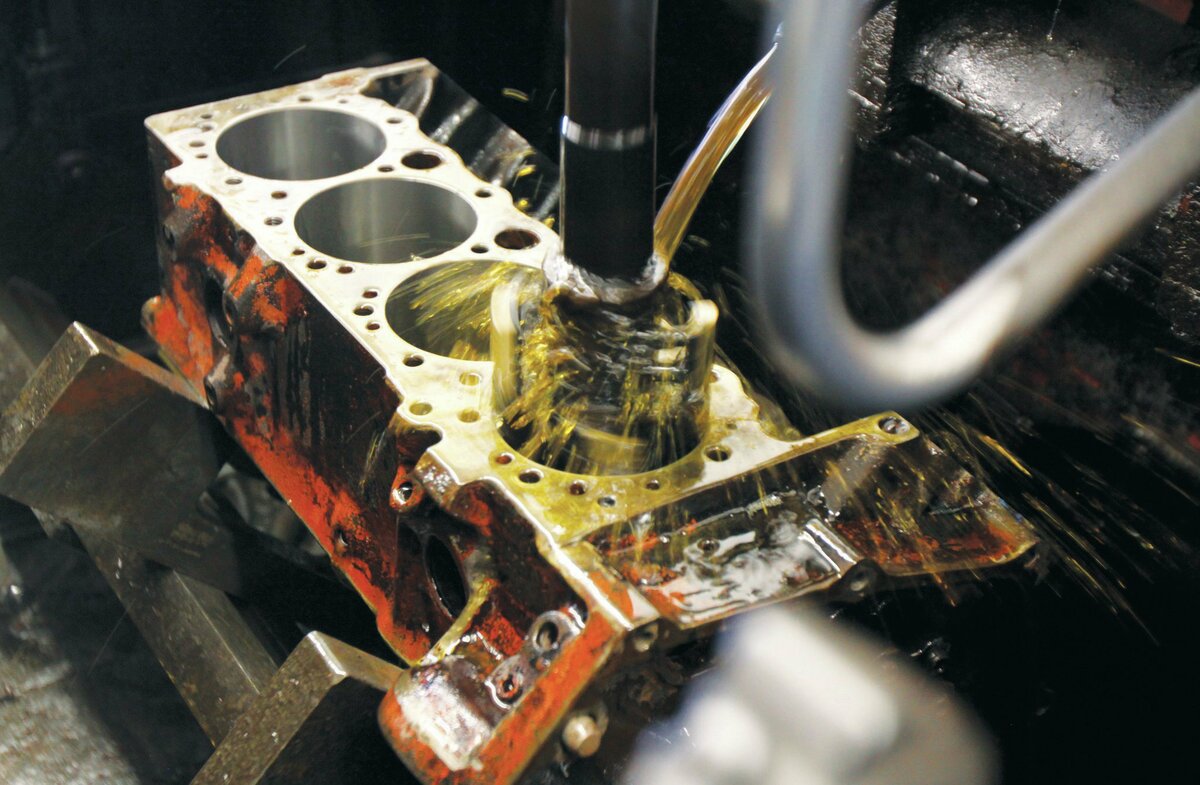

Технологический процесс расточки

Как расточить двигатель? Этот вопрос задавали себе многие автолюбители. Технологический процесс расточки достаточной простой, но требует внимательности и понимания. Расточка внутренний части мотора, а точнее цилиндров, задача точная, поэтому такую работу желательно доверить профессионалам, которые разбираются. Рассмотрим основные позиции проведения расточки ДВС на аналоговом и цифровом оборудовании.

Аналоговая расточка требует постоянного вмешательства специалиста, поскольку именно он определяет, какой будет размер цилиндров после окончания проведения работ. Рассмотрим, последовательность действий:

1. Блок цилиндров устанавливается на станину так, чтобы шпиндель размещался по центру цилиндра.
2. В шпиндель устанавливается резец, которым собственно и будет проводиться расточка.
3. Включается станок и шпиндель начинает опускаться, при этом режущим резцом растачивает цилиндр.
4. Таким самым способом проводится расточка остальных цилиндров.
5. После проведения процесса расточки, расточенной мотор, нужно будет хонинговать, а именно доведение поверхности до зеркального состояния.

Цифровая расточка — это расточка при помощи электроники, а именно ЧПУ. Так, специалисту необходимо ровно установить на станину, чтобы цилиндры стоили в один ряд, а первый был посредине станины. Далее задается необходимая программа, и стенд все делает самостоятельно, под четким руководством специалиста.

В современных развитых странах можно найти стенды с умной электроникой, которые имеют в своем арсенале сканер. Именно он позволяется точно и четко попасть в цилиндр, а также провести расточку с точностью до микрона. К сожалению, такие стенды на территории СНГ недоступны, так как стоимость данных агрегатов начинается от 100 000 евро, и автосервисы не могут себе позволить такой станок.

Технологический процесс расточки

Как расточить двигатель? Этот вопрос задавали себе многие автолюбители. Технологический процесс расточки достаточной простой, но требует внимательности и понимания. Расточка внутренний части мотора, а точнее цилиндров, задача точная, поэтому такую работу желательно доверить профессионалам, которые разбираются. Рассмотрим основные позиции проведения расточки ДВС на аналоговом и цифровом оборудовании.

Аналоговая расточка требует постоянного вмешательства специалиста, поскольку именно он определяет, какой будет размер цилиндров после окончания проведения работ. Рассмотрим, последовательность действий:

1. Блок цилиндров устанавливается на станину так, чтобы шпиндель размещался по центру цилиндра.
2. В шпиндель устанавливается резец, которым собственно и будет проводиться расточка.
3. Включается станок и шпиндель начинает опускаться, при этом режущим резцом растачивает цилиндр.
4. Таким самым способом проводится расточка остальных цилиндров.
5. После проведения процесса расточки, расточенной мотор, нужно будет хонинговать, а именно доведение поверхности до зеркального состояния.

Цифровая расточка — это расточка при помощи электроники, а именно ЧПУ. Так, специалисту необходимо ровно установить на станину, чтобы цилиндры стоили в один ряд, а первый был посредине станины. Далее задается необходимая программа, и стенд все делает самостоятельно, под четким руководством специалиста.

В современных развитых странах можно найти стенды с умной электроникой, которые имеют в своем арсенале сканер. Именно он позволяется точно и четко попасть в цилиндр, а также провести расточку с точностью до микрона. К сожалению, такие стенды на территории СНГ недоступны, так как стоимость данных агрегатов начинается от 100 000 евро, и автосервисы не могут себе позволить такой станок.

Капитальный ремонт дизельного двигателя своими руками

Перед началом работ проводится полная диагностика:

• измерение компрессии;
• проверка работоспособности турбины (при наличии);
• оценка производительности ТНВД;
• проверка механизма газораспределения;
• тестирование работы клапанов.

Технический процесс капремонта дизельных двигателей начинается с демонтажа навесного оборудования и соединительных кабелей. Затем сливаются технические жидкости. Свободный силовой агрегат извлекается из подкапотного пространства.

Запчасти для капитального ремонта двигателя приобретаются не по предполагаемому износу, а согласно методике проведения капремонта. Даже если какая-то деталь не имеет признаков выработки, у нее есть определенный срок эксплуатации.

Капитальный ремонт дизельных двигателей проводится по следующему принципу: раз вы получили доступ к внутренним компонентам, по возможности меняется как можно больше деталей.

Перечень работ при «капиталке» дизелей следующий:

Демонтаж впускного коллектора, очистка каналов, шлифовка фланцев. Обслуживание турбины: проверка балансировки лопастей, при необходимости замена подшипников, очистка воздуховодов. Обслуживание дроссельной заслонки. Проверка производительности топливных форсунок, обязательная очистка, при необходимости замена. Разборка клапанного механизма, очистка от нагара, замеры диаметров, оценка прилегающих поверхностей. При необходимости, шлифовка, притирка. Замена маслосъемных колпачков, обслуживание гидрокомпенсаторов. Демонтаж ГБЦ, при необходимости (и возможности), расточка гильз до ремонтного размера, хонинговка

Производя капитальный ремонт дизельных двигателей, особое внимание уделяют поверхности прилегания ГБЦ к блоку двигателя. Эта часть обязательно шлифуется, часто болты крепления заменяются на закаленные шпильки

Проверка геометрии поршней, шатунов, состояния поршневых пальцев

Шатунные вкладыши, как правило, подлежат замене. Измерение коренной и шатунных шеек коленвала, при необходимости, протачивание под ремонтный размер. Замена вкладышей коленвала, как правило, на изделия ремонтного диаметра. Прочистка масляных каналов, удаление со стенок блока двигателя следов нагара, шлаковых отложений. Обязательная замена всех прокладок

Проверка геометрии поршней, шатунов, состояния поршневых пальцев. Шатунные вкладыши, как правило, подлежат замене. Измерение коренной и шатунных шеек коленвала, при необходимости, протачивание под ремонтный размер. Замена вкладышей коленвала, как правило, на изделия ремонтного диаметра. Прочистка масляных каналов, удаление со стенок блока двигателя следов нагара, шлаковых отложений. Обязательная замена всех прокладок.

Капитальный ремонт дизельных двигателей и корректировка пробега

После капремонта двигатель фактически становится новым. Поэтому изменение показаний одометра выглядит логично, например, перед продажей автомобиля

В данном случае важно помнить, что лучше и правильнее обратиться к профессионалам, которые точно знают, что делают и не оставят следов вмешательства. Возможен и другой вариант: вынужденный простой во время ремонта приносит убытки владельцу транспорта, который получает оплату согласно пробегу

В таком случае, корректировка проводится в сторону увеличения, для этого существует специальная крутилка спидометра

В таком случае, корректировка проводится в сторону увеличения, для этого существует специальная крутилка спидометра.

Как завести дизельный двигатель после капремонта?

После окончательной сборки необходимо провести холодную притирку всех трущихся деталей. Эта процедура проходит по строгой методике: перед тем, как завести дизельный двигатель после капремонта, он должен «поработать» под нагрузкой без воспламенения топлива в цилиндрах. На СТО используются стенды с электродвигателем, в гаражных условиях можно «покатать» автомобиль с включенной передачей на буксире.

После первого успешного запуска и прохождения нескольких циклов холостого хода (на разных оборотах) начинается обкатка двигателя после капитального ремонта. Первые 500-1000 км не следует резко повышать обороты и нагружать автомобиль. Затем наступает цикл аккуратной эксплуатации (до 3000-5000 км). В этот период рекомендуется воздерживаться от «рваного» стиля езды и продолжительного удержания высоких оборотов.

Если все сделано правильно, во получите дизель с ресурсом, практически как у нового ДВС.

Источник

Какие запчасти нужны для капитального ремонта двигателя

После проделывания процедуры дефектовки и отсеивания годных к восстановлению и не годных, надо заказать новые детали взамен негодным. Когда уже знаете, какие запчасти нужны, с их заказом и покупкой тянуть не надо, так как новые детали еще надо подготавливать к установке.

Запчасти для капремонта для бензиновых двигателей:

1. Вкладыши (коренные и шатунные).
2. Детали поршневой группы.
3. Пальцы шатунов.
4. Шатунные втулки.
5. Клапана (все, и впускные, и выхлопные).
6. Маслосъемные кольца.
7. Прокладки (полный комплект).
8. Направляющие втулки и седла клапанов.
9. Помпа с ремкомплектом.
10. Фильтр масляный и насос.
11. Другие попутные детали.

Алюминиевый или чугунный блок цилиндров

Прежде чем вам рассказывать про сам процесс, стоит упомянуть — есть различные материалы для изготовления блоков. Это чугун (он появился первым) и алюминий. Чугун – практически идеальный вариант, дешевый, надежный, долговечный. Ходят долго, причем зачастую поддаются проточке. Снимаем нужный размер, ставим новые ремонтные поршни, и мотор опять в строю. Однако они имеют и существенные минусы – это вес (он в три раза тяжелее, чем алюминий), теплоотвод (нужно больше ходов и каналов, чтобы эффективно его охлаждать), и коррозия (от длительного простоя стенки могут ржаветь).

Алюминий – он легкий, лучший теплоотвод, не подвержен коррозии. Большой плюс это его вес, сейчас многие производители гонятся за понижением веса своих авто, алюминиевый вариант дает им большую экономию, а значит и меньший расход топлива автомобиля. НО этот металл мягкий и недолговечный по сравнению с чугуном. Для лучшей износоустойчивости внутренние стенки покрываются специальным налетом с большим содержанием кремния. ТОГДА и только тогда моторы могут работать достаточно длительное время.

ПОЭТОМУ алюминиевые моторы – зачастую не протачиваются, многие мастера их называют одноразовыми! Потому что нельзя снимать прочный верхний слой в цилиндрах

Перед разборкой головки блока цилиндров

Перед разборкой ГБЦ необходимо:

• Снять все держатели, датчики и другое навесное электрооборудование. Если вы имеете дело с ГБЦ дизельного двигателя с электромагнитными форсунками, их также нужно демонтировать (насос-форсунки снимать необязательно).
• Перед снятием головки с блока необходимо обеспечить видимость меток, используемых для настройки газораспределительного механизма. Если это невозможно, следует соответствующим образом пометить детали газораспределительного механизма.

Дальнейшие действия описаны на примере ГБЦ с верхним расположением распределительного вала (OHC):

• Ослабить крепежные болты крышки головки блока в порядке, аналогичном порядку их затяжки при монтаже. Снять ГБЦ.
• Обозначить крышки подшипников (если применяются) распределительного вала для определения их правильной позиции при сборке.
• Снять крышки подшипников распределительного вала, слегка поворачивая их.
• Снять распределительный вал и подшипники.
• Снять гидрокомпенсаторы и толкатели (в зависимости от конструкции головки блока). Если предполагается в дальнейшем их использовать, то отметить рабочие места каждого.
• При помощи соответствующего приспособления сжать пружины клапанов и вынуть сухари, тарелки пружины и сами пружины. Положить детали в порядке их демонтажа.
• Снять маслоотражательные колпачки со стержней клапанов (если установлены).
• Перевернуть головку, снять клапаны, отмечая места, на которых они были установлены.
• Сохранять все компоненты, пока не будет точно установлено соответствие размеров всех новых и заменяемых деталей.

Затем следует провести очистку головки блока цилиндров. Сборку нужно проводить в обратном порядке.

Причины необходимости шлифовки

Иногда шлифовка головки блока цилиндров просто безотлагательна и такие случаи вовсе не редки. Такая резкая необходимость обусловлена в основном последующими поломками в системе двигателя.

Однако от чего именно возникают неровности на головке мало кому понятно.

Наиболее частая причина таковой необходимости возникает в месте установки прокладки. В случаях мелких неисправностей мотора получается перегрев в системе довольно высокой мощности.

Перегрев вызывает немедленную детонацию не сгоревших газов и в процессе этого взрыва повреждается прокладка головки блока цилиндров. Она же несет за собой повреждения и самой головки, а точнее ее деформацию.

Сама по себе прокладка представляет довольно плотную конструкцию. Она сделана из нескольких слоев листовой стали с перфорацией, которые заключены в корпус.

Из-за того, что конструкция плотная и тяжелая головка и повреждается так легко. Распознать повреждения прокладки легко, заметив вытекание смазочного материала с отличающимся оттенком.

Кроме такого экстренного случая может понадобиться шлифовка и тем, кто хочет изменить характеристики автомобиля. Иными словами, процедура поможет при тюнинге.

Если у вашего автомобиля заметно упала мощность, то тоже лучшим решением будет шлифовка головки блока двигателя.

Однако помните, что удовольствие это не из дешевых, поэтому перед тем, как решать делать шлифовку, хорошенько подумайте, нужно ли это.

Установка поршней

Устанавливаем поршня с шатунами. Предварительно  в нижнюю головку шатуна устанавливаем вкладыш. Каждый шатун должен быть установлен на своё место. Для того чтобы сжать поршневые кольца, используем оправку, её можно изготовить самому из тонкой полосы металла.

Вставляем шатун с поршнем через гильзу цилиндра сверху, зажав предварительно кольца оправкой, и незабываем при этом о направлении поршня. После того как оправка подошла к верхней кромке цилиндра, несильным, но резким ударом по поршню, здесь необходимо использовать деревянную проставку, осаживаем поршень в гильзу цилиндра. Удары ни в коем случае не должны быть сильными, чтобы не повредить кольца. Если оправка прижата плотно и равномерно поршень легко входит в цилиндр.

Подводим нижнюю головку шатуна под шейку коленвала и устанавливаем крышку шатуна

Здесь очень важно чтобы вкладыши в шатуне и крышке расположились замок к замку и не в коем случае нельзя перепутать крышки от других шатунов. Затяжку крышек шатунов необходимо производить при помощи динамометрического ключа, что обеспечит равномерность затяжки и будет приложено усилие, допущенное для данной модели двигателя

Теперь мы можем установить головку блока цилиндров. Предварительно ставим прокладку. На некоторых моделях двигателей, поставив её наоборот, с первого взгляда не заметишь ошибки. Поэтому внимательно следите, затем чтобы отверстие масляного канала в блоке двигателя совпало с отверстием на прокладке, как правило, оно имеет металлическую или резиновую окантовку.

Ремонт ГБЦ

Головка блока цилиндров является наиважнейшей частью автомобильного двигателя, без которой нормальное функционирование агрегата представить себе невозможно. В этом узле сосредоточена масса жизненно важных деталей и механизмов, обеспечивающих работу мотора — сердца автомобиля.

Как и было сказано выше, снятие ГБЦ в основном бывает необходимо в случаях, когда изнашивается прокладка. Как это сделать, было представлено выше. Но бывает и так, что этот узел подвергается снятию, когда перегревается двигатель. Конечно же, по вине самого водителя, который остановил автомобиль слишком поздно, не заметив угрожающего сигнала датчика.

На видео — снятие и разборка головки блока цилиндров:

Как известно, перегрев двигателя не всегда носит ярко выраженный характер, когда, например, валит дым из-под капота. Поэтому водитель должен быть крайне внимательным и не допускать перегрева, а то не избежать ему трещин в стальных вкладышах между сёдлами клапанов автомобиля или других неприятностей.

Как бы то ни было, переходим к снятию ГБЦ. Подробно то, как это сделать, было описано выше. Напомним кратко, как это сделать:

• снимаем аккумуляторную батарею;
• демонтируем все шланги и трубопроводы, отмечая маркером места (делается это для того, чтобы при сборке не возникло никаких проблем);
• демонтируем все топливные магистрали;
• снимаем всё навесное оборудование, установленное на головке блока (демонтируется только то оборудование, которое будет мешать снятию ГБЦ).

Далее, проводится непосредственное снятие ГБЦ. Снимается крышка и ремень зубчатого шкива. Одновременно с этим не забываем проводить попутную диагностику деталей

Важно осмотреть сальник распределительного вала

Что касается болтов крепления ГБЦ, то, как и говорилось выше, их снимать нужно только после полного охлаждения двигателя и делать это нужно сверхаккуратно. Рекомендуется справляться со схемой, которую можно найти во многих источниках.

После снятия головки проводятся запланированные ремонтные работы. Это могут быть та же замена прокладки, доработка ГБЦ или ремонт определённых узлов и механизмов. Нередко в таком виде ГБЦ везут на диагностику, где аппаратура определяет дефекты и проверяет головку блока цилиндров на герметичность.

На видео — замена прокладки под головкой цилиндров на ВАЗ:

Как разобрать двигатель — в общих чертах

На самом деле ничего сложного в процессе работы нет. Весь процесс сводится к тому, чтобы снять с блока все навесное оборудование, все внутренние детали, элементы и собрать все это затем на новом блоке.

Первым делом нужно отсоединить от двигателя все провода, снять электронику, воздушный фильтр и его корпус. В итоге останется только сам силовой агрегат. Также нужно открутить и демонтировать все то, что в дальнейшем может мешать.

Далее можно отсоединить коробку передач. Эта операция ни у кого не вызовет трудностей, так как крепление КПП осуществляется болтами. Иногда проще снимать коробку после того, как двигатель демонтировать с автомобиля. Но в этом случае после замены блока цилиндров двигателя могут быть проблемы по монтажу мотора назад.

Далее снимают сцепление. Здесь также все сравнительно просто. Отворачивают болты, удерживающие корзину сцепления, а затем весь узел легко и удобно снимается с маховика.

Далее демонтируют приводной шкив на коленчатом валу. Для выполнения данной операции нужна плоская отвертка, а также подходящего размера ключ. Может оказаться полезным и газовый ключ. Первым делом фиксируют коленчатый вал – это делается блокированием маховика отверткой. Затем ключом откручивают гайку шкива.

Затем отворачиваются болты, удерживающие маховик, и деталь снимается. Под маховиком обычно установлена пластина – ее также следует снять. Далее с распредвала мотора снимают ремень либо цепь. Но это нужно делать, если головка блока еще не снималась.

Затем демонтируют распределительный вал, но иногда проще снять всю ГБЦ полностью. Головка блока цилиндров закреплена болтами или гайками на шпильках. Шпильки или болты лучше приобрести новыми в комплекте, если будет выполняться замена головки блока цилиндров ВАЗ.

На данном этапе можно переворачивать мотор и снимать поддон. Под поддоном картера имеется прокладка, и она потребует замены. Но в некоторых случаях удается обойтись герметиком-прокладкой.

Далее снимают масляный насос. Для этого откручивают крышку заднего сальника, демонтируют вал насоса и шестеренку привода. Откручивают болты и убирают фиксирующую скобу, далее отверткой аккуратно вынимают вал и шестерню. Шестерня эта очень важна для работы двигателя. Поэтому при замене блока цилиндров ВАЗ-2110 с ней нужно быть очень аккуратным.

Далее демонтируют детали в механизме шатунов и коленчатого вала

Здесь также нужны аккуратность и внимание. Детали хоть и кажутся одинаковыми, но не взаимозаменяемы

Каждая деталь индивидуальна.

Вначале снимают шатуны. Коленчатый вал поворачивают таким образом, чтобы два шатуна заняли свое верхнее положение. Затем с крышки шатуна откручивают гайки и бугель снимают. По крышке иногда придется слегка постучать молотком – по бокам детали. Далее извлекается шатун полностью вместе с поршнем – может выйти от усилия рук или при помощи молотка.

Далее снимают коренные крышки. Они зафиксированы гайками, и для каждой крышки должно быть строго свое место на новом блоке. Затем вынимают коленчатый вал, удаляют вкладыши и стопорные полукольца. На этом процесс разборки двигателя и блока цилиндров можно считать оконченным. Можно устанавливать новый блок и собирать мотор.

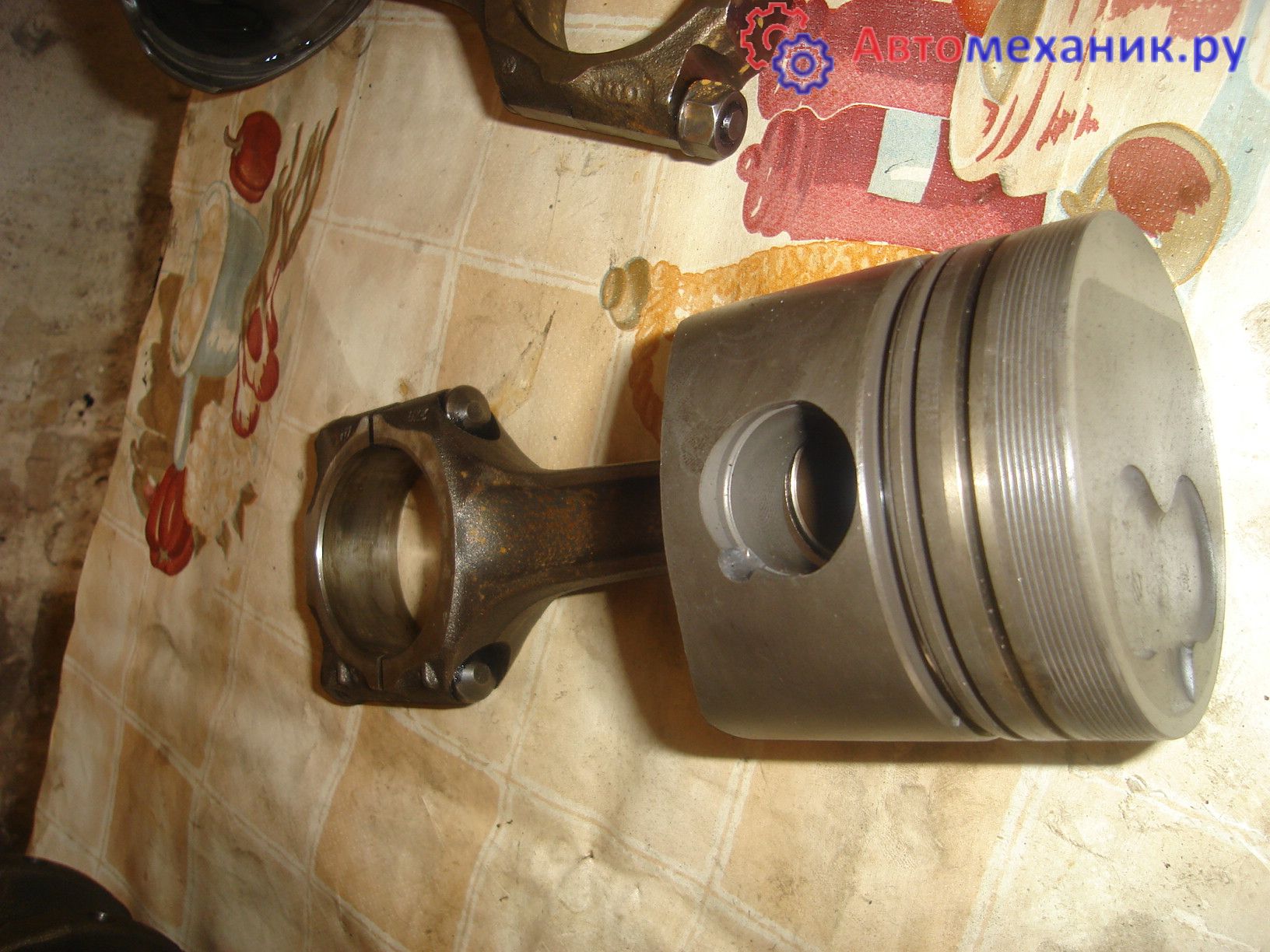

Установка поршней на шатуны

Ремонт двигателя продолжается установкой поршня на шатуны

На что здесь нужно обратить внимание

Поршня должны устанавливаться строго по направлению двигателя на них есть либо надпись перед либо надпись назад либо направление указано стрелкой это очень важно. Шатуны также имеют своё направление относительно направления двигателя здесь необходимо обратиться к руководству по ремонту либо сделать свои пометки при разборке двигателя

Шатуны также имеют своё направление относительно направления двигателя здесь необходимо обратиться к руководству по ремонту либо сделать свои пометки при разборке двигателя.

Соединяются  шатун и поршень посредством поршневого пальца. В случае если палец, плавающий он должен свободно входить в верхнюю шейку шатуна при этом никаких люфтов и биений быть не должно в противном случае необходимо поменять втулку шатуна. В домашних условиях вы этого сделать не сможете, здесь обязательно необходимо обратиться к услугам ремонтного предприятия.

В поршень палец вставляется с небольшим натягом, поэтому его необходимо нагреть, достаточно поместить поршень в кипяток. Вставив пальцы, установите стопорные кольца в проточки боковых бабышек поршня. В случае если палец фиксированный, как правило в верхней шейки шатуна, шатун необходимо нагреть до 2500 С лучше конечно в печи но как правило это делается резаком. Поршень также нагревается то температуры 70-80 С.

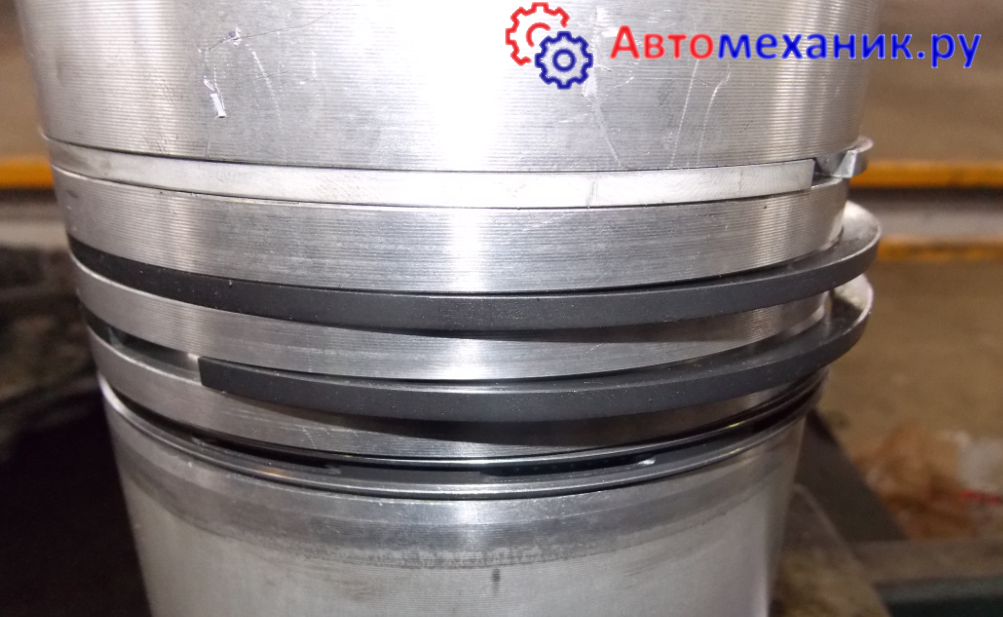

Установка поршневых колец

Теперь наша задача установить поршневые кольца. Они так же имеют направление установки. Кольца имеют проточки либо по внутреннему диаметру кольца либо по внешнему . Если по внутреннему диаметру проточка то кольцо ставится проточкой вверх если проточка по наружному диаметру то кольцо ставится проточкой вниз. Компрессионные кольца чугунные верхнее кольцо хромированное. Маслосъёмные кольца имеют различную конструкцию, устанавливайте их согласно прилагаемым к ним инструкциям.

Кольца нельзя устанавливать как придется

Важное значение имеет расположение замков колец по отношению друг друг у другу. Необходимо соблюдать два условия

1. Замки не должны располагаться напротив или один замок под другим. Их необходимо развести в разные стороны у соседних колец
2. Замки не должны располагаться над пальцем.

Соблюдение этих условий поможет избежать попадания масла из блока двигателя в камеру сгорания. Снизит возможность прорыва газов в картер двигателя и как следствие предохранит от прогорания и перегрева поршней.

Моем сами

Необязательно пользоваться услугами автомоек, ведь привести силовой агрегат в надлежащий вид можно и своими руками в гаражных условиях.

Нюансы

Есть несколько рекомендаций, соблюдение которых позволит избежать негативных последствий:

• Мыть двигатель лучше теплым. «Холодный», и уж тем более «горячий» агрегат мыть не стоит, лучше подождать пока он остынет до температуры в 30-40 градусов, которая является оптимальной для процедуры;
• Бортовая сеть должна быть обесточена. Для этого нужно снять клемму с АКБ, а еще лучше извлечь последнее;
• Электрические элементы лучше прикрыть во избежание попадания на них воды. Для этого подойдет полиэтиленовая пленка и скотч, которыми обматываются электроприборы под капотом (распределитель, блок предохранителей, генератор, блок сигнализации и прочее);
• Закрыть необходимо и элементы, попадание воды в которые недопустимо (корпус воздушного фильтра, воздухозаборник);
• Следует побеспокоиться о защите от воды всех наклеек, расположенных под капотом.

При соблюдении всех мер не придется после мойки искать и устранять проблему, из-за которой двигатель не заводится.

Технология проведения процедуры

Мыть двигатель в домашних условиях можно по принципу, чем-то схожему

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Синтетический бензин – эра эко топлива только начинается

с вышеописанным (на автомойке).

Из материалов и оборудования потребуются:

• Специальная автохимия;
• Небольшая щетка;
• Вода;
• Компрессор (или иной агрегат для создания потока воздуха).

Подготовив все указанное начинаем мыть силовую установку:

1. Делаем подготовительные работы (указано выше);
2. Обильно покрываем силовую установку моющим составом (используем только специализированную жидкость);
3. Выжидаем время, чтобы средство подействовало и грязь откисла;
4. Пока грязь откисает, при помощи щетки качественно очищаем все труднодоступные места. Можно использовать зубную щетку, она маленькая и позволяет добраться к любым поверхностям;
5. Аккуратно смываем все водой;
6. Снимаем все защитные материалы (пленка со скотчем) с навесного оборудования. После их можно протереть сухой ветошью для удаления грязи и пыли;
7. Делаем продувку. Для этого используем компрессор, а если его нет – обычный пылесос или фен (без подогрева воздуха);
8. Запускаем двигатель и даем время поработать, чтобы он дополнительно просох от нагрева.

После проведения процедуры не лишней будет 12-часовая просушка.

Как видно, даже в домашних условиях чтобы правильно и качественно мыть двигатель необходимы специальные химические средства, поскольку бытовые для этого не подходят.

Непосредственный ремонт или замена клапанов

Что касается ремонта ГБЦ, то проводят его обычно после 250 тыс. км пробега автомобиля. Процесс ремонта подразумевает замену втулок клапана.

Головка снята, и нужно обязательно запомнить, как установлен распредвал, чтобы после не ломать голову над тем, как всё собрать на место. Установку распредвала ориентируем по нужному пазу шкива и штифта. Демонтируем распредвал. Желательно работать по схеме и ослаблять гайки поочерёдно. Это делается для того, чтобы не треснула так называемая постель распределительного вала. Посмотрите на схему ниже:

Схема порядка ослабления гаек распредвала

На этой схеме показывается, как правильно и поочерёдно ослаблять и затягивать гайки распределительного вала.

Продолжаем процесс разбора. Снимаем «рокеры» и «стаканчики», а затем раскладываем таким образом, чтобы знать, что и откуда было извлечено.

Рассухариваем клапаны и вынимаем их из головки, опять же не забывая правильно разложить по кучкам. Делаем это даже в том случае, если собираемся заменить все клапаны на новые.

Пришла пора тщательно осмотреть сёдла клапанов. Нужно, чтобы на их рабочей поверхности не было заметно следов выгораний или раковин. Таким образом, если всё в порядке, можно будет ограничиться при замене клапанов только притиркой.

На видео — ремонт ГБЦ:

Притирка должна убрать раковины или мелкие прогары на седле, а если нет, то придётся провести зенковку. Проводя этот процесс, нужно не перестараться, так как, если снять много металла, клапан сильно поднимется вверх относительно остальных деталей.

После замены клапанов следует обязательно провести их регулировку.

Теперь нужно заменить старые втулки на новые. Стараемся выбирать новые втулки по наружному диаметру, который должен быть на пять или семь сотых миллиметра больше, чем старые.

Запрессовку новых втулок проводим на электрической плитке. На это уходит примерно около двух часов. В идеале новая втулка должна зайти до упора двумя-тремя ударами молотка.

Собираем всё в обратной последовательности.

Как видим из статьи, замена головки блока цилиндров — процесс не столь уж и сложный, хотя начальными познаниями в слесарной области всё же нужно обладать. Надеемся, что представленная выше инструкция и полезные советы помогут вам справиться с этим делом без особых проблем. Удачи вам!
