Ремкомплект главного тормозного цилиндра – поменяем сами!

Разборка и ремонт ГТЦ

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Ремонт ВУТ и главного тормозного цилиндра УАЗ Хантер 31519

Симптомы неполадки:

Педаль тормоза вдруг стала мягкой, но не то чтобы сразу проваливается, а при первом нажатии плавно уходит вниз до упора. Машина при этом плавно снижает скорость. При повторном нажатии педаль более жесткая, машина почти нормально тормозит (с учетом того, что пока-что сзади барабаны), но педаль потихоньку доходит до упора.

Осмотр УАЗа:

1. Тормозная жидкость из бачка не уходит. 2. Визуальный осмотр тормозных магистралей и шлангов подтечек не выявил. 3. Главный тормозной цилиндр сухой. 4. Проверка состояния передних тормозных колодок показала: износ колодок 15-20% 5. Проверка состояния задних тормозных колодок пока еще не производилась. 6. У пациента присутствует “колдун” (с завода).

Проведенные процедуры:

Сегодня была проведена процедура прокачки тормозной системы. Прокачаны все четыре колеса. Израсходована одна бутылка тормозной жидкости DOT4, объемом 455 мл. До прокачки бачок с тормозной жидкостью был на уровне MAX. При условии, что по “Букварю” “Хантера” в системе гидропривода тормозов 0.6 литра тормозухи, можно предположить, что система прокачана полностью, воздух в системе отсутствует. Лечение не помогло.

Было подмечено, что при прокачке тормозная жидкость из клапанов выпуска воздуха передних тормозов выходила под давлением (напористой струйкой) и в большом объеме. При прокачке задних тормозов (при том же количестве “качков”) напор был слабый, объем вытекающей жидкости меньше, чем с передних). Может, это нормально, но для правильной постановки диагноза может пригодиться.

совместной заменой вакуумного усилителя и главного тормозного цилиндра.

Очень много положительных отзывов, и даже восторгов со стороны УАЗоводов, сыскал ВУТ производства ОАО “Автодеталь-сервис” Это не реклама!Решено – покупаю ВУТ и ГТЦ именно АДСовские. Искать в Коломне такой ВУТ я даже не пытался, поскольку вероятность “крайне мала” (с) и ценник будет “конским”. Надо ехать в столицу… Ранним морозным утром сажусь в электричку до Москвы. Вагоны полны людей, для которых два с половиной часа поездки до “Нерезиновой” – всего лишь рабочие будни. Купив всё необходимое, возвращаюсь в провинцию. Итак: 42020.3151-3510010 – Вакуумный усилитель тормозов ОАО “АДС” – 2410 руб.

Вакуумный усилитель тормозов

3160-3505010 – Цилиндр тормозной главный ОАО “АДС” – 1240 руб.

Цилиндр тормозной главный

3160-3506060 – Шланг тормозной передний “Fenox” (АДС не было) – 340 руб. за две штуки. Всегда полезно иметь в запасе.

Общий вид покупки

Ясным субботним днём едем с другом в гараж, чтобы вплотную заняться тормозами

Переходим, непосредственно, к ремонту:

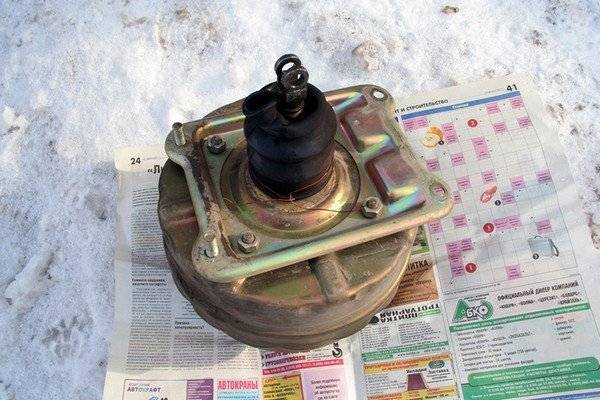

Натюрморт со старым ВУТом

Подтёки на шланге обратного клапана – случайно пролитая тормозная жидкость, а не дефект тормозной системы.

Изучив “Букварь”, снимаем старый ВУТ и ГТЦ.

Старый ВУТ раза в два тяжелее нового. Почему?

Освободившееся подкапотное пространство

Пользуясь народными советами, медные магистрали, после откручивания от ГТЦ, были закрыты защитными резиновыми колпачками, снятыми с клапанов выпуска воздуха суппортов. После установки ГТЦ, наполняем бачок тормозной жидкостью, пару раз давим на педаль тормоза, до момента, когда жидкость потечет из выпускных каналов, а уж только потом прикручиваем медные магистрали. Это позволяет избежать большой воздушной пробки на выходе из ГТЦ.

Новые детали на своём месте

Каких либо сложностей, при замене ВУТа и ГТЦ не возникло, неожиданные сюрпризы подстерегали нас при прокачке тормозов. Далее, действуя по тому же “букварю”, при работающем на режиме холостого хода двигателе, прокачиваем тормозную систему: задний правый, задний левый тормозные механизмы, передний контур регулятора давления, передний правый, передний левый тормозные механизмы. Так вот, при попытке прокачать задний левый тормозной механизм, мы столкнулись с тем, что тормозная жидкость из клапана выпуска не поступала. Внимательный осмотр магистрали выявил причину неисправности – пережатая медная трубка. При неприятном стечении обстоятельств (просевшие рессоры + элементы пересеченной местности) чулок моста “встречается” с трубой резонатора, и как назло, в точке столкновения проходит медная трубка тормозной магистрали. Удар – и трубка сплющена. Поскольку в гараже нет склада с запасными частями, а день близится к концу, принимаем решение аккуратно устранить неисправность с помощью ударных инструментов и… нежности))). Неисправность устранена, но состояние трубки доверия не внушает, поэтому эта часть магистрали впоследствии будет полностью заменена.

Ремонт главного тормозного цилиндра

Как определить, что тормозным цилиндрам требуется замена? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

• педаль тормоза проваливается, торможение начинается в самом конце её хода
• слишком короткий ход педали
• требуется прикладывать усилие, чтобы авто начал тормозить
• колодки постоянно прижаты к дискам

Доверяйте замену главного тормозного цилиндра только профессионалам!

ПРОВАЛИЛАСЬ ПЕДАЛЬ ТОРМОЗА . ЭТО ТОЧНО ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР?

Чтобы дать ответ на этот вопрос следует провести диагностику тормозной системы , но сделать предварительную оценку можно по уточняющим симптомам:

1. Отклик тормозной системы на нажатие педали заметно снизился.
2. Требуется со всей силы давить на педаль, чтобы авто остановилось.
3. Провал педали – тормоза срабатывают в самом конце, когда педаль практически прижата к полу.

Эти признаки нередко сопровождают и другие неисправности тормозной системы

Чтобы сузить список возможных неисправностей, рекомендуем обратить внимание на поведение автомобиля при торможении:

1. Машина уходит с траектории даже при плавном торможении на ровной дороге – признак неполадки в тормозном контуре или в узле одного колеса.
2. Посторонние звуки – скрипы, писк – больше присущи изношенным тормозным колодкам и дискам.
3. Сильный нагрев дисков и колодок – проблема с суппортом.

Если вы не обнаружили никаких признаков из второго блока, зато отметили хотя бы один из первого – можно утверждать, что главному тормозному цилиндру (ГТЦ) требуется как минимум осмотр специалиста.

ЧТО ЗНАЧИТ ЦИЛИНДР ПЕРЕПУСКАЕТ ?

Сам термин означает, что тормозная жидкость перетекает внутри главного тормозного цилиндра , не создавая требуемого давления в системе. При этом уровень тормозной жидкости не снижается, как при внешних утечках, а педаль тормоза заметно проваливается. Чтобы исключить схожую по симптоматике неисправность вакуумного усилителя тормоза, следует заглушить авто и несколько раз нажать на тормозную педаль: если удалось нажать не более 3 – 4 раз – вакуумный усилитель в порядке.

Перепускание происходит по причине износа манжет. Принцип такой неправильной работы можно сравнить с попытками накачать колесо неисправным насосом, из которого травит воздух – чем активнее вы будете качать поршень, тем больше воздуха потеряется в процессе и не попадёт в камеру колеса.

ПОЧЕМУ СЛОМАЛСЯ ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ?

Существуют три распространённые причины поломки ГТЦ:

1. В тормозную систему залили некачественную тормозную жидкость, которая разрушила резиновые уплотнители, привела к протечкам из ГТЦ.
2. Тормозную жидкость долго не меняли, и процент влаги превысил все допустимые нормы. Металлические элементы начали окисляться, стопориться, частицами ржавчины засорять клапана.
3. Кустарный ремонт, несоответствующие цилиндру или такие же некачественные детали ремкомплекта.

Во всех трёх случаях можно избежать неприятности: своевременно проводить диагностику тормозной системы и замену жидкости в ней; покупать запчасти только в проверенных автомагазинах; проводить ремонт у специалистов.

МОЖНО ЛИ ОТРЕМОНТИРОВАТЬ ГТЦ ?

Главный цилиндр тормозов ремонтопригоден. Для этого выпускаются два типа ремкомплектов ГТЦ – полный и неполный. В полном комплекте есть:

• защитный колпачок для самого ГТЦ;
• колпачок для штуцера;
• уплотнители для поршня и поршневой головки;
• уплотнительные манжеты;
• поршни и возвратные пружины к ним;
• держатель пружины и винт.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Демонтаж главного цилиндра

Прежде чем производить демонтаж, вам потребуется слить жидкость из расширительного бачка и снять трубки. Затем вам потребуется выполнить такие действия:

1. При помощи специального ключа на «10» ослабьте затяжку всех трубок.
2. Выкрутите полностью трубки обычным ключом на «10». Желательно внизу положить тряпку, чтобы тормозная жидкость не попала на элементы кузова.
3. После отключения ГТЦ от системы необходимо с помощью ключа на «13» выкрутить гайки, которыми осуществляется крепеж к корпусу вакуумного усилителя.

На этом демонтаж окончен. Замену тормозного цилиндра нужно производить в строго обратной последовательности. Но если же имеется возможность сделать ремонт, проводите разборку цилиндра.

Инструкция

Уровень тормозной жидкости в бачке должен быть достаточным (выше средины или до отметки MAX). При недостаточном количестве жидкости произойдет завоздушивание тормозной системы, что существенно усложнит работу, ведь помимо замены ЗТЦ необходимо будет прокачивать систему. Ниже приведена пошаговая инструкция замены тормозного цилиндра на заднем колесе на примере автомобиля ВАЗ 2101-07.

Замена заднего тормозного цилиндра

Шаг 1. Поднимите заднее колесо домкратом и вывесьте колесо.

Поддомкрачивание заднего колеса

Шаг 2. Подставьте под автомобиль надежную опору. Нельзя проводить ремонтные работы на домкрате, даже если он выглядит прочным и надежным.

Установка надежной опоры под авто

Шаг 3. Снимите машину с ручника.

Снятие с ручного тормоза

Шаг 4. Подложите что-нибудь под передние колеса. Это позволит надежно зафиксировать транспортное средство.

Фиксация колес автомобиля

Шаг 5. Снимите заднее колесо.

Снятие заднего колеса

Шаг 6. Открутите две направляющие колесного диска и снимите тормозной барабан.

Демонтаж тормозного барабана

Шаг 7. Отсоедините тормозную трубку от цилиндра. Сделать это желательно специальным ключом, чтобы не сорвать грани на штуцере.

Инструменты для отсоединения тормозной трубки

Шаг 8. Будьте осторожны при выкручивании штуцера. Он может проворачиваться вместе с трубкой и тогда придется менять еще и трубку.

Выкручивание штуцера

Шаг 9. Снимите колпачок от штуцера прокачки. Он нужен для того, чтобы из тормозной трубки не вытекала жидкость.

Снятие колпачка от штуцера прокачки

Шаг 10. Наденьте резиновый колпачок на тормозную трубку. Он также защитит трубку от налипания на нее грязи.

Защита тормозной трубки резиновым колпачком

Шаг 11. Открутите два болта крепления тормозного цилиндра к опорному щиту.

Выкручивание болтов крепления тормозного цилиндра

Шаг 12. Извлеките тормозной цилиндр с машины.

Снятие заднего тормозного цилиндра

Шаг 13. Заложите немного специальной смазки под пыльники новых цилиндров. Она нужна для защиты детали от коррозии.

Нанесение смазки под пыльники цилиндров

Шаг 14. Так выглядит старый и новый тормозной цилиндр. При визуальном сравнении деталей можно выявить признаки износа.

Визуальный осмотр тормозного цилиндра

Шаг 15. Установите новый ЗТЦ на место. Поскольку его поршни разведены, то с установкой проблем не должно возникать.

Установка нового ЗТЦ

Шаг 16. Затяните болты крепления цилиндра к опорному щиту.

Крепление цилиндра к опорному щиту

Шаг 17. Извлеките из цилиндра резиновую заглушку. Снимать заглушку желательно в самый последний момент, чтобы избежать попадания грязи в деталь.

Извлечение заглушки с цилиндра

Шаг 18. Присоедините к цилиндру тормозную трубку.

Подключение тормозной трубки к цилиндру

Шаг 19. Тщательно очистьте от грязи и коррозии полуось и барабан.

Очистка барабана от грязи и коррозии

Шаг 20. Нанесите на места прилегания деталей какую-нибудь высокотемпературную смазку. В любой книге по ремонту автомобилей ВАЗ об этом написано, но, к сожалению, сейчас люди читать не любят.

Нанесение высокотемпературной смазки

Шаг 21. Установите на место барабан и закрутите две направляющие колесного диска.

Установка тормозного барабана

Шаг 22. Поставьте обратно снятое колесо и, убрав из-под машины опору, спустите ее с домкрата. Не забудьте забрать то, что вы подкладывали под передние колеса. На этом замену заднего тормозного цилиндра можно считать оконченной.

Установка колеса на автомобиль

Ремонт заднего тормозного суппорта

Любой ремонт заднего суппорта начинается со снятия пыльника. Для этого необходима плоская отвертка. Сняв пыльник, осмотрите поверхность поршня, если на нем видны следы ржавчины, суппорт желательно заменить целиком. Потому что попавшая между стенками цилиндра и поршнем ржавчина часто приводит к повреждению зеркала стенок.

Чтобы заменить манжету, необходимо извлечь поршень. Для этого существуют три приема, имеющих свои плюсы и минусы.

1. Извлечение поршня на автомобиле. Если точно известно, что придется вытаскивать поршень чтобы заменить резиновые уплотнители, то это можно сделать еще на автомобиле. Сняв суппорт со скобы, попросите помощника плавно нажать на педаль тормоза. Давление в тормозной системе возрастет и выдавит поршень. Как только он выйдет, необходимо подать помощнику сигнал, чтобы он отпустил тормоз. Плюс этого метода – легкое извлечение поршня. Минусы – работать приходится в неудобных условиях и теряется большое количество тормозной жидкости.
2. Чтобы извлечь поршень из цилиндра можно воспользоваться разводным ключом. Обхватите верх поршня и, поворачивая его из стороны в сторону, вытаскивайте. Этот метод чаще всего применяют в тех случаях, когда поршень необходимо заменить. Ведь неловкое движение ключом приведет к образованию царапин на поверхности поршня. Плюс такого метода в том, что поршень можно доставать в комфортных условиях, зажав суппорт в тиски.
3. Также можно извлечь поршень с помощью сжатого воздуха. Для этого необходим переходник с подходящей резьбой. Подключив переходник к компрессору и суппорту, подавайте воздух до тех пор, пока поршень полностью не выйдет. Минусы этого поршня – необходимы компрессор и специальный переходник, выход поршня больше похож на выстрел, поэтому существует вероятность его повреждения.

После того, как поршень извлечен, необходимо внимательно осмотреть стенки цилиндра. Если зеркало стенок имеет царапины или задиры, суппорт подлежит замене. Если поврежден только поршень, то его можно приобрести как в составе ремкомплектов, так и отдельно.

Ремонт заключается в замене резиновых уплотнителей (манжет) и, при необходимости, поршня. Вытащив с помощью отвертки старую манжету, тщательно промойте цилиндр суппорта с помощью спирта. Не забудьте во время промывки вытащить заглушку из впускного отверстия. После промывки обязательно просушите его. После каждой разборки необходимо устанавливать новую манжету. Для этого смажьте стенки цилиндра, включая посадочное место манжеты, тормозной жидкостью. Смажьте наружную поверхность поршня тормозной жидкостью, ровно вставьте в суппорт и вдавите рукой. Если поставили правильно, то он войдет достаточно туго. Если поставили криво, то вдавить поршень не получится.

Признаки, указывающие на неисправность

Основные признаки неудовлетворительной работы тормозов могут вызывать все составляющие в этой схеме: задний или передний контуры с патрубками, неисправности главного тормозного цилиндра или плохая регулировка педали:

• Нестандартное поведение авто при торможении или «мягкая» педаль тормоза, свидетельствуют о том, что требуется регулировка педали или в систему попал воздух и нужно ее прокачать.
• Загорается соответствующая индикаторная лампочка, возможен износ колодок или требуется прокачка всей системы.
• Под днищем наблюдаются пятна и при визуальном осмотре видны места подтеков. Где-то штуцер патрубка пропускает гидравлическую жидкость, или износились манжеты.

При проверке давления в контурах, оно не совпадает с контрольными цифрами – нестабильно работает главный вальц, а именно штуцер неравномерно перепускает жидкость или она течет в одном из них. Причиной также может быть плохое качество гидравлической жидкости, замена и прокачка в этом случае, возможно, поможет.

Основные неисправности главного тормозного цилиндра:

• износ резиновых уплотнительных элементов;
• образование царапин и ржавчины на внутренней поверхности ГТЦ;
• попадание воздуха внутрь ГТЦ.

Во время торможения сильно возрастает температура в рабочих цилиндрах, что ведет к сильному нагреву тормозной жидкости. Через 1 – 2 года свойства жидкости начинают меняться, это приводит к повышенному износу резиновых уплотнений. Ведь в жидкость попадают частицы металлических окислов и гидроксидов, а также микроскопические фрагменты резиновых уплотнений.

Если где-то в тормозной системе присутствует даже небольшая утечка, уровень жидкости в бачке будет постоянно понижаться. При достижении критического значения внутрь ГТЦ может попасть воздух, это сильно снизит эффективность торможения. Чем больше воздуха, тем хуже работает система. В некоторых случаях тормоза срабатывают только с 4 – 5 нажатия на педаль.
