Подтянуть Рулевую Рейку Ваз 2109
Мы правильно тянем рейку управления на ВАЗ-2114 своими руками: советы и сам процесс
Никто не оспаривает тот факт, что рабочий руль в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и бесперебойную работу в принципе. Независимо от типа привода, будь то червячная передача, коробка передач со стойкой или без усилителя, все они требуют многократного технического обслуживания. ВАЗ-2114 и все самарские генераторы второго поколения получили достаточно надежный и привычный механизм управления ремонтом и настройкой. У него нет гидроусилителя, поэтому его легче обслуживать и регулировать.
Зачем тянуть рельс на ВАЗ-2114
Диагностика управления рельсом и механизмами управления
Перед тем, как подтянуть шину управления на ВАЗ-2114, вы должны рассмотреть предварительные условия, которые сообщат вам, когда пора начинать ремонт или подъем.
Во-первых, это бесплатная игра.
В основном, АвтоВАЗ гарантирует достаточно долгий срок эксплуатации рулевого механизма, а именно десять лет. Однако вы должны понимать, что это идеальные условия работы. Это предполагает ровную асфальтированную дорогу, постоянное наличие высококачественной смазки в поддоне багажника и мягкий стиль вождения.
При нормальных условиях эксплуатации этот период практически недостижим
Неважно, дороги, качество запчастей и часто суровый режим автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше
Первые симптомы неисправности рулевого механизма на ВАЗ-2114
Первые симптомы неисправности рельса или необходимости подтягивания очевидны:
Как затянуть рулевую рейку ВАЗ 2115,2114,2113,2199,2109,2108
Я перезагрузился. Я сожалею, что видео не показывало, куда вставить.
Как затянуть рулевую рейку на ВАЗе. Нюансы
к затянуть рулевую рейку ВАЗ
2110 понадобится специальный ключ октаэдра «в 17», на более современный.
- Стук в капоте в области щитка двигателя, особенно при неравномерном движении.
На ВАЗ-2114 стук при движении по неровным участкам дороги может произойти из-за ослабленной гайки на болте, который сжимает карданный зажим
Последнее может рассматриваться как кричащая неисправность и может вызвать серьезные проблемы с дорожным движением.
В В этом случае, Скорее всего, ситуация не может быть исправлена лифтом, но чтобы сделать выводы раньше, вы можете попытаться исправить это. Есть два способа сделать это. как на машине, так и со снятой рейкой.
Полная разборка рулевой рейки и замена ремкомплекта
Во втором случае регулировка производится после замены ремонтного комплекта и полного ремонта механизма. Мы постараемся преодолеть немного крови и просто отрегулировать разрыв при включении стойки, таким образом устраняя люфт и стук.
Дергаем рейку ВАЗ-2114 своими руками
Чаще всего все Поднятие стойки. это только выбор игры для помолвки и настройка игры шлем. Если износ деталей механизма (втулок, самой коробки передач, зубчатых колес, сальников и пильных дисков) имеет решающее значение, не следует избегать ремонта и установки комплекта. Однако самый простой способ проверить это. натянуть рельс непосредственно на вагон.
Для регулировки стойки вам понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Вы можете сделать этот ключ самостоятельно, но он продается в любом магазине, стоит копейки и никогда не помешает иметь его в наборе инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при снятии рельса при необходимости.
Рельс ВАЗ-2114 регулируется следующим образом:
- Рекомендуется устанавливать машину либо на эстакаде, либо на элеваторе. Вы можете отрегулировать направляющую из-под капота, но она почти не сработает.
Установите автомобиль на лифтах или путепроводах
Проверка руля и завязывание тяги
Затяните регулировочную гайку с помощью специального ключа
Видео о регулировке рулевой рейки
Выбирая люфт, мы не скрываем инструмент, а проводим тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если рулевое колесо свободно вращается, но его нет, регулировку можно считать завершенной. Если рулевое колесо слишком тугое, лучше ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.
Рулевая рейка требует не меньшего ухода, чем рулевые наконечники
Регулировка рулевой рейки
Если владелец технического средства после проявления первичных признаков неисправности своевременно обращается в сервисные центры для проведения диагностики, то шансы реанимировать механизм управления «малой кровью» высок. Как правило, достаточно подтяжки рулевой рейки.
Однако когда речь идет о возможном столкновении, ударе, аварии с последующей деформацией или разломом корпусной части, то кроме полной замены новой деталью, не обойтись.
Подтянуть рулевую рейку можно, как самостоятельно, так и с привлечением квалифицированных специалистов сервисного центра. Многое зависит от того, какой марки автомобиль, степень сложности механизма управления в нем, общее техническое состояние, квалификация мастера или владельца.
Очевидно, что на отечественных марках ВАЗов провести элементарные профилактические мероприятия не сложно. Чего нельзя сказать о современных зарубежных моделях, например Хонда, Тойота, БМВ, где без наличия цифрового диагностического сканера не обойтись априори. Кстати, что касается последних марок авто сегмента премиум, люкс, самостоятельно устранить поломку не представляется возможным вообще.
Признаки неисправности рулевой рейки
Вот наиболее частые признаки неисправности рулевой рейки и их причины. Часть из них появляется, когда водитель начинает рулить, то есть поворачивать баранку, другие же влияют на поведение автомобиля, даже когда он стоит на месте.
| Симптомы | Причины | Что делать |
| Тугой руль на машинах с ГУР | ● Завоздушивание гидроусилителя из-за утечки жидкости; ● неисправность насоса ГУР или ослабление ремня его привода; ● стершиеся уплотнительные кольца или изношенный корпус распределителя/гидроцилиндра; ● закис карданчик рулевого вала. | Проверить все по очереди, затем устранить причину |
| Быстрое падение уровня жидкости в бачке | ● Повреждение шлангов или трубок гидроусилителя; ● протекание манжет или сальников. | Подтянуть или заменить трубки/наконечники (не сорвите резьбу) |
| Тугой руль на машинах с ЭУР | ● Отказ одного из датчиков; ● обрыв провода; ● перегоревшая обмотка двигателя электроусилителя руля; ● перегоревший предохранитель ЭУР; ● закис карданчик рулевого вала. | Проверить все по очереди, затем устранить причину |
| Тугой руль на машинах без ГУР или ЭУР | ● Закис карданчик рулевого вала; ● сильный износ зубцов редуктора; ● высыхание смазки; ● заклинило пальцы рулевых наконечников. | Проверить все по очереди, затем устранить причину |
| Стук во время поворота руля | ● Износ втулки или прижимного башмака; ● изношенные сайлентблоки или пальцы наконечников; ● стершиеся зубцы редуктора. | Проверить все по очереди, локализовать источник стука, определить, причина в подвеске или рейке, затем отремонтировать |
| Стук во время езды по неровностям | ● Износ втулки или прижимного башмака; ● изношенные сайлентблоки или пальцы наконечников. | Проверить все по очереди, локализовать источник стука, определить, причина в подвеске или рейке, затем отремонтировать |
| Люфт руля на рейках без ГУР и ЭУР | Стершиеся зубцы редуктора | Заменить вал и шток |
| Люфт руля на рейках с ГУР или ЭУР | Изношенный торсион распределителя | Установить новый торсион, настроить нулевую точку на рейке с ЭУР |
| Баранка туго поворачивается в одну сторону (рейка с ГУР) | Изношен корпус или одно из колец распределителя | Разобрать распределитель, проверить его состояние, при необходимости установить ремонтную втулку, поставить новые колечки |
| Баранка туго поворачивается в одну сторону (рейка с ЭУР) | Проблемы с датчиком усилия или проводкой | Проверить все по очереди, найти и устранить причину неисправности |
| Руль произвольно поворачивается (ГУР) | Неправильно подключены магистрали после ремонта или снятия рулевого механизма, изношены корпус или одно из уплотнительных колец распределителя | Проверить правильность подключения магистралей, если все нормально, отремонтировать распределитель |
| Руль произвольно поворачивается (ЭУР) | Проблемы с проводкой | Проверить все элементы и починить/заменить поврежденные |
| Громкий гул во время поворота (ГУР) | Низкий уровень жидкости, изношены подшипники насоса | Проверить уровень жидкости, если низкий, найти и устранить утечку, если нормальный, заменить подшипники |
| Громкий гул во время поворота (ЭУР) | Изношены подшипники электромотора, высохла смазка редуктора | Снять и разобрать привод ЭУР, проверить его состояние, заменить подшипники (если нужно), заложить новую смазку |
Как правильно подтянуть рулевую рейку
Итак, первым делом нужно поместить автомобиль в периметр ремонтной зоны или смотровой ямы, чтобы комфортно можно было проводить ремонтные работы. В зависимости от типа механизма управления принять решение о способе подтяжки: через возможности моторного отсека или из-под днища авто. И в первом и во втором случае будут препятствия в виде стороннего навесного оборудования или металлической защиты поддона картера. В обеих вариантах придется частично демонтировать оснастку, если речь не идет о российских ВАЗах.
Наиболее практичный и универсальный вариант – из-под днища автомобиля. Для этого нужно забраться под машину, отвинтить защиту поддона картера. Через возможности проема в области расположения передней оси рожковым ключом расконтрогаить регулировочную гайку. Вторым ключом на «17» приступить к закручиванию прижимной пружины вместе с гайкой.
- подтягивать следует всегда по часовой стрелке, если речь идет о самостоятельном устранении поломки. В противном случае, мастера СТО знают точный алгоритм проведения работ, без использования различных инструкций или подсказок;
- количество полуоборотов напрямую зависит от величины фактического люфта в системе. В некоторых случаях достаточно будет два-три, в иных и двух оборотов недостаточно. Однако не следует переусердствовать с затяжкой, так как при очередном повороте руль заклинит в крайней точке. В стационарных мастерских используют специальные динамометрические ключи с манометром. Затяжка происходит по показаниям датчика.
Рекомендовано сделать так: немного поджать механизм, законтрогаить гайку, со стороны салона провернуть рулевое колесо, чтобы понять, как оно вращается. При необходимости можно сделать дотяжку.
Можно ли подтянуть рулевую рейку не имея опыта работы, однозначно, что можно. Но перед началом работы нужно подстраховаться наставником или тщательно изучить рекомендации инструкции по эксплуатации конкретного технического средства.
Регулировка рулевой рейки без снятия
Если вы не можете решить, как подтянуть рулевую рейку на ВАЗ 2110, рекомендуем ознакомиться со вторым вариантом — без снятия.
Для этого метода вооружитесь специальным гаечным ключом, который выполнен в виде восьмигранника, размером на 17 мм.
Выполнять подтяжку рулевой на «десятки» следует исключительно в тех случаях, когда во время работы рулевого механизма наблюдаются стуки. Просто так выполнять работу без реальной потребности не стоит.
- Заедьте на смотровую яму или поднимите автомобиль на подъемнике.
- Снимите защиту двигателя, возьмите плоскую отвертку и поднесите хорошее освещение под автомобиль.
- Найдите заднюю часть подрамника в задней части рулевой рейки. Там рейка и вал должны пересекаться. В том месте располагается регулировочная гайка. Не перепутайте ее с пробкой регулировочной гайки. Это распространенная ошибка новичков.
- Если ранее рулевой механизм был нетронутым, на гайке будет присутствовать заглушка зеленого цвета. Она выполняет функции стопора и ее монтируют непосредственно на заводе.
- Плоской отверткой удалите заглушку. Наверняка она сломается, но ничего страшного в этом нет.
- Удалив стопор, берите в руки специализированный регулировочный ключ, выполните зажим, двигаясь по часовой стрелке. Не зажимайте до упора. Степень зажатия напрямую зависит от силы стуков при движении.
- Ключ проверните градусов на 10, проверьте рейку на предмет люфта. Если он присутствует, прижмите еще. За раз крутить более чем на 15 градусов не рекомендуется.
- Проверить степень зажатия достаточно легко. Возьмите рейку, поверните ее резко в одну и другую сторону. Если никаких посторонних шумов при этом не наблюдается, рейка затянута хорошо.
- Пытаться установить на место стопор не имеет смысла, даже если вам удалось его сохранить в целостности. Никакой пользы он в себе не несет.
Видео
Мы разобрались, как можно отрегулировать рулевую рейку на ВАЗ 2110 со снятием и без снятия. Какой вариант привлекательнее для вас — решайте сами. Снимая рейку, можно дополнительно выполнить некоторые другие работы, проверить состояние агрегатов, узлов, что-то заменить, подтянуть.
Очевидно, что самостоятельно выполнить регулировку более чем реально. Единственный нюанс — это поиск специализированного ключа регулировки именно под автомобиль ВАЗ 2110. Без него вы ничего сделать не сможете, аналогов среди подручного инструмента не существует. Стоит он не дорого, потому переживать не стоит. Но и пережимать тоже.
Регулировка рулевой рейки ВАЗ 2110, 2111 и 2112
| Если на ВАЗ 2110 стучит рулевая рейка, не спешите огорчаться. Возможно решить проблему поможет ее регулировка. А Вы знаете, как подтянуть рейку на «десятке» своими руками без снятия? |
Чтобы подтянуть рулевую рейку ВАЗ 2110 потребуется специальный ключ восьмигранник «на 17». Чтобы найти регулировочную гайку подъемник или яма не потребуется, добраться до гайки можно просунув руку под вакуумный усилитель тормозов и нащупать углубление для ключа в этом месте:
На двигателях ВАЗ 2112 добраться до регулировочной гайки можно следующим образом:Подтяжка рулевой рейки ВАЗ 2110 производится против часовой стрелки (если смотреть сверху). Затягиваем гайку до упора, а затем ослабляем ее на два деления (24 градуса), чем обеспечивается зазор 0,12мм. между гайкой и упором рейки. Проверяем легкость перемещения рейки, отсутствие стуков и заеданий. После чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку) и наносят краской метки, фиксирующие положение гайки относительно картера.
Если регулировка рулевой рейки выполнена правильно, то посторонние стуки должны исчезнуть, руль станет острее и после поворота должен самостоятельно возвращаться в центральное положение. Если рулевую рейку перетянули, тогда в крайних положениях руля рейку будет закусывать, а вращение руля будет более трудным, чем раньше.Если для решения проблемы пришлось выполнить ремонт рулевой рейки, тогда подтяжка рулевой рейки будет производится в тисках. Определить люфт рулевой рейки можно пошатывая тяги (усы). Чтобы уменьшить люфт в рулевой рейке следует повернуть гайку против часовой стрелки примерно на 10-15 градусов, после чего снова проверяем люфт. При необходимости опять подтягиваем, пока люфт в рулевой рейки не исчезнет. Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует. По окончанию работ не забываем закернить гайку, обмяв резьбу картера.
Кстати, если придется менять рулевую рейку, то ознакомьтесь с таблицей их взаимозаменяемости.
Подтянуть рулевую рейку ВАЗ без снятия..
Как часто Вы регулируете рулевую рейку?
Виды и принцип работы рулевых реек
1. Механические рулевые рейки
Перемещение механизма механических рулевых реек осуществляется благодаря усилию, с которым человек поворачивает рулевое колесо. А это делает машину менее маневренной. Более того, во время езды происходит передача ударов от подвески на руль. Поэтому, чтобы управлять авто с механической рулевой рейкой, водитель прикладывает значительные усилия.
2. Рулевые рейки с ГУР
Гидравлический усилитель руля включает в себя насос, распределитель, рабочий цилиндр, масляный бак, а также соединительные шланги.
Когда мотор запущен, насос всасывает смазку из бака, нагнетает ее в золотниковый распределитель. Этот механизм позволяет дозированно подавать масло в рабочий цилиндр слева либо справа от поршня (зависит от того, куда крутится рулевое колесо). Благодаря масляному давлению поршень и рейка перемещаются, в результате колеса поворачиваются. Человеку, управляющему автомобилем, нужно приложить небольшие усилия, чтобы повернуть руль, даже когда машина не двигается.
Управляет распределителем торсион, это пружинистый железный стержень, установленный на рулевой вал и соединенный с золотниковым клапаном. Если рулевое колесо в нейтральном положении, золотник распределителя перекрывает подающие каналы, поэтому смазка утекает снова в бак. Если же руль вращается, происходит скручивание торсиона, он поворачивает внутреннюю часть золотникового клапана. Это приводит к открытию дозирующих каналов распределителя, и смазка попадает в рабочий цилиндр.
С увеличением угла поворота рулевого колеса происходит более сильное закручивание торсиона. В результате пропускная способность каналов распределителя увеличивается, так же как и усилие, прикладываемое к рулевой рейке.
Если руль повернут в крайнее левое или правое положение, происходит срабатывание предохранительных клапанов. С их помощью сбрасывается масляное давление, чтобы не допустить выхода из строя ГУР.
Помните о том, что, если у вас машина таким механизмом, чтобы не допустить поломку, не оставляйте вывернутыми колеса, регулярно проверяйте уровень масла в баке, при необходимости меняйте его.
3. Рулевые рейки с ЭУР
Если на вашем авто установлен электроусилитель руля, управлять машиной будет легко. Этот механизм компактный, поэтому потребление горючего уменьшится, особенно если сравнивать с гидроусилителем. В последнем случае насос непрерывно функционирует, если мотор запущен, электропривод включается, лишь когда водитель поворачивает.
Как функционирует рулевое управление с электроусилителем: во время совершения маневра торсион передает усилие от руля на рулевой механизм. Датчик крутящего момента сигнализирует о величине усилия в ЭБУ (электронный блок управления), сюда же поступают данные от датчиков коленвала, угла поворота руля и скорости (ABS). Как только информация будет обработана, создается управляющий сигнал, запускающий электродвигатель, расположенный на рулевой рейке.
Управление автомобилем с электроусилителем руля имеет свои особенности:
- когда маневр совершается на небольшой скорости, электродвигатель получает сигнал на создание наибольшего крутящего момента, поэтому водителю комфортно управлять машиной;
- если же авто поворачивает на большой скорости, электродвигатель выдает небольшой крутящий момент, поэтому руль «наливается»;
- как только авто перестроится, электронный блок управления подает команду, чтобы колеса вернулись в среднее положение;
- при езде ЭБУ отслеживает, насколько колеса отклоняются от среднего положения из-за отличия давления в покрышках либо их неравномерного износа, бокового ветра и прочих факторов, а затем сигнализирует электродвигателю о том, какая траектория движения авто будет правильной;
- так как одна шестерня вращается при поворотах рулевого колеса, даже если электропривод сломается, вы сможете ехать на машине.
На современных авто все чаще устанавливают электроусилитель руля, который по своим характеристикам намного превосходит ГУР.
Причины стука
Сейчас не буду лезть в дебри, и рассказывать вам про устройство рулевой рейки (будет отдельная статья), сейчас вам важно понять — что рейка это не литой механизм, она составная. Опять же если утрировать то:. В полом цилиндре (корпус), ходит вал, который по сути не должен соприкасаться с корпусом, он ходит по специальным износостойким втулкам, сделанных из пластика
Для того чтобы износ был минимален, внутри есть смазка, которая продлевает жизнь втулкам и прочим механизмам
В полом цилиндре (корпус), ходит вал, который по сути не должен соприкасаться с корпусом, он ходит по специальным износостойким втулкам, сделанных из пластика. Для того чтобы износ был минимален, внутри есть смазка, которая продлевает жизнь втулкам и прочим механизмам.
Вал рулевой рейки собственно соединяется с другим валом, который идет от руля. Когда вы крутите руль, то передается усилие по специальным шлицам, вал внутри рейки начинает ходить вправо и влево, толкая колеса. Небольшая схема.
Теперь самое интересное — почему происходит стук. Да потому что втулки, которые находятся внутри, от времени изнашиваются, и вал начинает в них болтаться (проявляется люфт).
Металл туда ставить нельзя, иначе будет еще и большой износ вала, поэтому слабое звено именно втулки – просто разбиваются от времени. По сути их нужно менять, на что и намекают мастера на СТО, однако на первоначальном этапе, когда только появился люфт, можно это дело подтянуть.
Как отрегулировать самостоятельно
Рулевую рейку возможно регулировать самостоятельно. Для этого следует подготовить соответствующий инструмент.

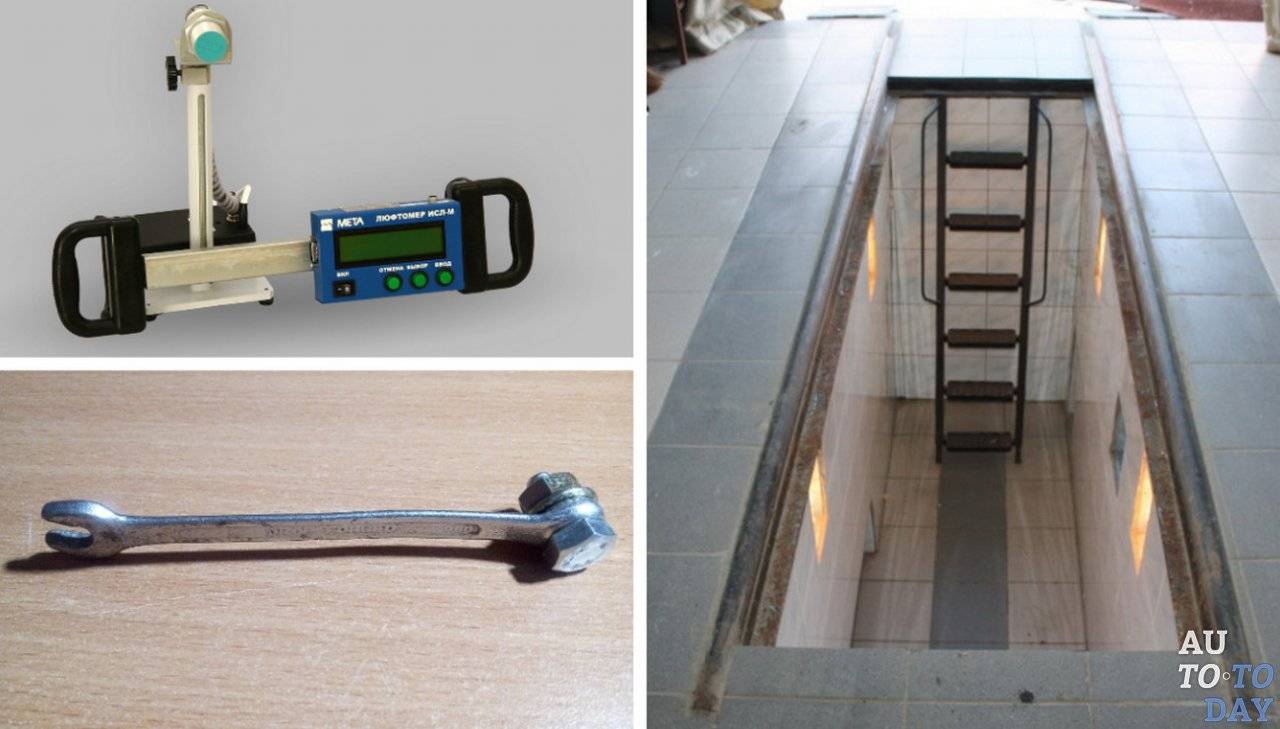

Что нужно для поджатия
Перед тем как приступить к работе, нужно побеспокоиться о напарнике, который будет помогать в ремонте машины, а также просмотреть видеоролики в интернете по этому вопросу. Необходимо также запастись электронным люфтомером. По ГОСТу, люфт руля не должен быть более 10°. Для проведения таких нужен гараж с наличием ямы и фонарь для освещения.
Регулироваться механизм будет специальным ключом для подкручивания. Если в гараже нет ямы, то потребуется домкрат. После поднятия на нём машину следует зафиксировать на подъёмных козлах для упора и только потом заниматься осмотром механизмов, чтобы поджать рейку.
Пошаговая инструкция
Сам процесс проведения таких ремонтных работ проходит в следующей последовательности:

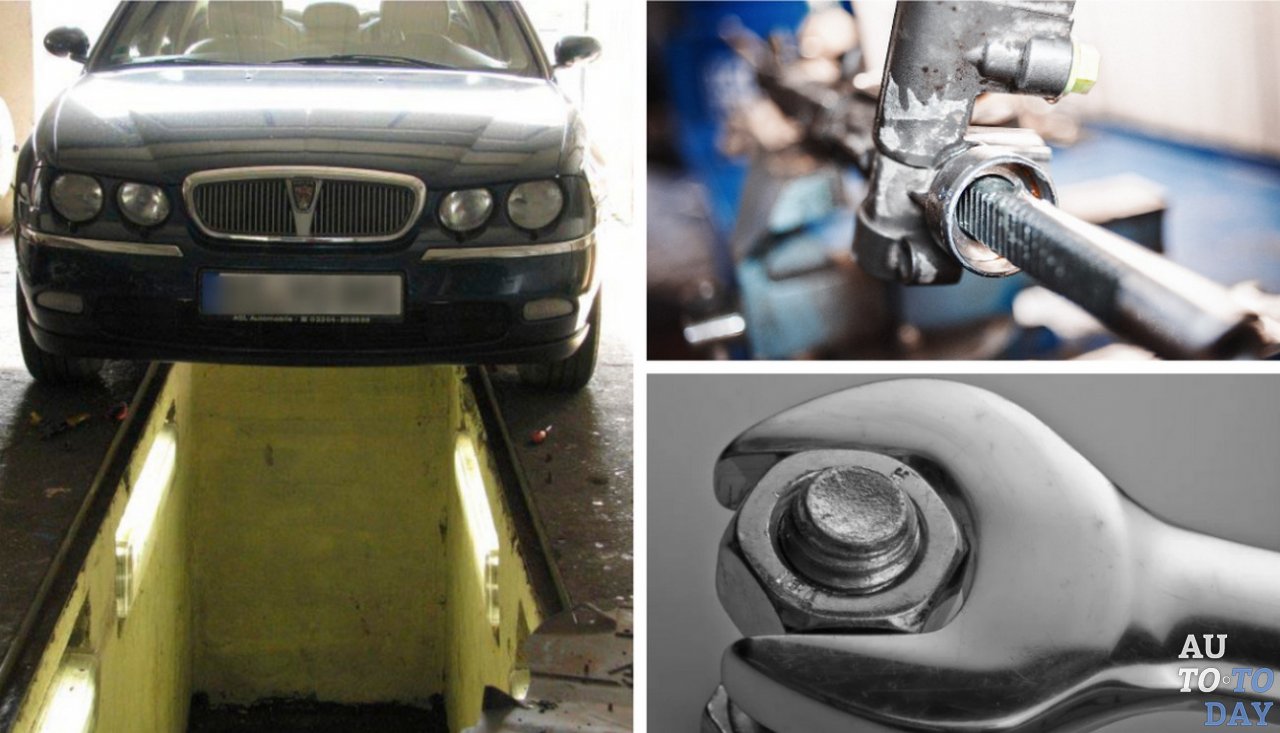

- Машину ставят над смотровой ямой в гараже или подымают домкратом с последующей установкой на козлы.
- Находят гайку, навинченную на регулировочный болт. В зависимости от марки авто она может иметь разное расположение. Такую информацию легко обнаружить в инструкции по эксплуатации модели автомашины. На этих гайках часто надет колпачок для защиты от внешнего воздействия: его обязательно нужно снять. Затем по размерам гайки подбирается определённый ключ.
- Подобранным ключом прокручивают гайку. При этом следует не переусердствовать, иначе двигать руль станет трудно. Для натяжения рулевой рейки требуется провести замер люфта посредством прибора (люфтометра), чтобы понять, нужно ещё подтянуть или ослабить натяжение. Как правило, достаточно повернуть гайку на 25–30% от её полного оборота. Саму настройку проводят не спеша, контролируя движение руля, а также люфт и звуки стука в рейке.
- Затем для проверки работы проворачивают рулевое колесо в разные стороны — вправо-влево до крайних положений. Если гайку слишком затянуть, то руль будет двигаться с усилием. Тогда потребуется её немного ослабить и залить (сменить) масло в картере рулевой рейки.
Первые симптомы неисправности рейки или необходимости подтяжки понятны:
- Стук под капотом в районе моторного щитка, особенно при проезде неровностей.
- Увеличенный люфт рулевого колеса.
- Слишком тугое или слишком свободное вращение рулевого колеса.
- Утечка смазки через сальники и кожухи рейки.
- Внезапное закусывание рулевой рейки во время движения.
В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.
Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка , тем самым ликвидировав люфты и стуки.
