Как отрегулировать педаль сцепления

Регулировка сцепления ВАЗ 2107

Регулировка сцепления — обязательный этап после устранения неисправностей или замены. При демонтаже КПП, корзины, ведомого диска обычно откручивается шток РЦС, поэтому после сборки регулировку нужно проводить заново. Это также необходимо, если в процессе эксплуатации авто по той или иной причине нарушился механизм включения/выключения сцепления. Произвести регулировку самостоятельно довольно просто. Для этого потребуется смотровая яма, эстакада или подъёмник.

Инструмент и материалы

• рожковые гаечные ключи на 8, 10, 13 и 17;
• мерная линейка или строительный уголок с делениями;
• пассатижи;
• клещи «Кобра»;
• водоотталкивающий состав WD-40.

Регулировку муфты сцепления проводят после прокачки гидропривода.

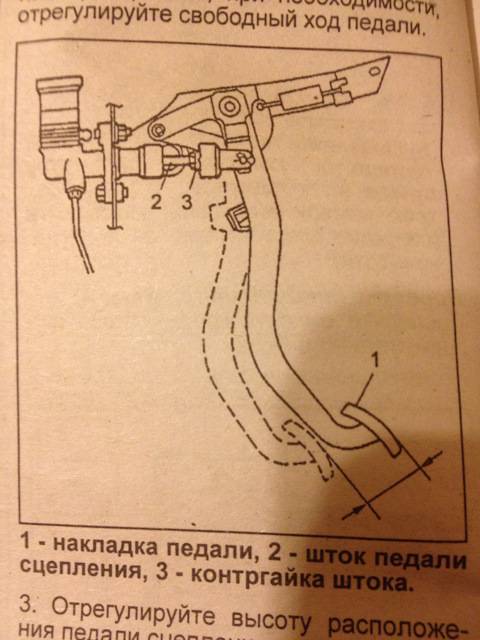

Регулировка свободного хода педали

Свободный ход педали должен составлять от 0,5 до 2,0 мм. Регулируется он из салона автомобиля изменением вылета ограничителя педали сцепления.

Свободный ход педали сцепления регулируется изменением длины ограничительного винта

Порядок действий при этом следующий

1. Одним ключом на 17 ослабляем на 2–3 оборота контргайку, а другим таким же ключом, вращая головку ограничителя, изменяем его длину.

2. Величину свободного хода контролируем с помощью мерной линейки.

Регулировка свободного хода штока вилки

Свободный ход штока вилки представляет собой зазор между выжимным подшипником и пятой диафрагменной пружины нажимного диска. Его регулировка проводится на смотровой яме или подъёмнике следующим образом.

1. Для удобства контроля свободного хода вилки нужно пассатижами снять концы возвратной пружины с вилки сцепления и с пластины под крепёжными болтами рабочего цилиндра.

2. Строительным уголком или линейкой измеряем величину свободного хода вилки — она должна составлять 4–5 мм. При необходимости регулируем её изменением длины штока вилки.

Регулировка штока вилки

Резьбовая часть штока не защищена от воздействия грязи и влаги, поэтому регулировочная гайка и контргайка могут сразу не открутиться. Рекомендуется, очистив шток от грязи, нанести на резьбовую часть средство WD-40. Затем предлагается выполнить следующие действия.

1. Удерживая ключом на 17 регулировочную гайку, ключом на 13 ослабляем контргайку на 2–3 оборота.

2. Стопорим шток клещами «Кобра» и, вращая ключом на 17 регулировочную гайку, устанавливаем свободный ход штока в пределах 4–5 мм.

3. Затягиваем контргайку ключом на 13, удерживая клещами «Кобра» шток от проворачивания.

После регулировки рекомендуется проверить работу муфты сцепления. Для этого необходимо:

• завести и прогреть двигатель до рабочей температуры;
• выжать педаль сцепления и включить первую передачу;
• выключить первую передачу и включить заднюю.

Видео: регулировка гидропривода сцепления ВАЗ 2107 своими руками

Неисправное сцепление может доставить много хлопот владельцам ВАЗ 2107. Поэтому специалисты рекомендуют постоянно прислушиваться к посторонним шумам, стукам, вибрациям при переключении передач во время движения. Самостоятельно отрегулировать гидропривод довольно просто. Для этого потребуется лишь минимальный набор слесарных инструментов и тщательное следование советам профессионалов.

Регулировка сцепления своими руками на ВАЗ 2107

Данная процедура выполняется аналогично для всех классических моделей ВАЗ 2101-07 и 21214. Суть процедуры состоит в регулировке муфты или люфта штока рабочего цилиндра сцепления, если оно берет в самом конце или при минимальном нажатии.

• стандартные рожковые ключи;
• отвертка или плоскогубцы;
• линейка;
• клещи.

Принципиально, процесс калибровки выглядит таким образом.

1. Автомобиль загоняется на смотровую яму или подъемник.
2. Отключаются клеммы аккумулятора, и машина блокируется от случайного откатывания (актуально для ямы или эстакады).
3. Под рулевой колонкой находится ограничитель педали сцепления. Этот элемент отвечает за установку рабочего зазора между толкателем штока и педали. Нормальным считается люфт 1-2 миллиметра, если условие соблюдается – калибровка не нужна.
4. Далее необходимо проверить люфт рабочего цилиндра. Для этого откручивается шток толкателя от вилки сцепления и проверяется присутствующий зазор.

Инструмент и материалы

Для выполнения операции потребуется:

• набор гаечных ключей;
• гидравлическая жидкость;
• плоская отвертка;
• тара для слива отработки;
• ветошь;
• линейка или рулетка.

Подготовительные работы

Перед началом процедуры следует.

1. Загнать машину на ровную поверхность, смотровую яму или подъемник.
2. Поставить авто на ручной тормоз.
3. Очистить крышку РБ и все магистрали от грязи, внешних окислений и битумных пятен.
4. Подготовить все инструменты для удобного доступа к ним.

Вызвать помощника.

Настройка сцепления инжекторного ВАЗ 2107

Принципиально, процедура ремонта от карбюратора отличается наличием дополнительного грязезащитного листа.Конструкция демонтируется таким образом.

Торцовой головкой удаляется 12 болтов крепления щита (А, Б, В).

Далее необходимо крестовой отверткой или ключом №»8 открутить задние саморезы.

• Обратный монтаж выполняется в зеркальном порядке.
• В остальном последовательность действий не отличается от стандартной процедуры.

Регулирование сцепления карбюраторного ВАЗ 2107

Пошаговая инструкция для регулировки карбюраторной модели выглядит таким образом.

1. Машина поднимается на домкрате или загоняется на смотровую яму.
2. Устанавливается номинальное положение свободного хода педали сцепления.
3. Регулировка люфта выжимного подшипника.
4. Обратная фиксация конструкции.
5. Проверка выполненной работы.

Регулировка свободного хода педали сцепления

Чтобы выставить необходимый ход педали сцепления, выполняется такая процедура.

Внутри салона автомобиля, необходимо найти толкатель поршня сцепления (расположен под соответствующей педалью).

• Проверить рабочий зазор на самом элементе, в нормальном состоянии люфт составляет 0,5-2 мм. самый удобный способ – приставить линейку и по ней замерить ход педали до срабатывания механизма. Если пороги не соблюдены – требуется калибровка.
• Гаечным ключом № 10 необходимо отпустить стопорную гайку штока поршня.

• Далее при помощи рожка на 13 прокручивается гайка ограничитель хода (по часовой уменьшить – против, увеличить).
• При попадании в необходимый диапазон конструкция затягивается в обратной последовательности.

О том, как правильно выставить свободный ход сцепления можно посмотреть на видео:

Регулировка вилки сцепления

Далее требуется проверить состояние рабочего цилиндра, последовательность действий такая.

• Необходимо спуститься под машину.
• Снять защитные кожухи (актуально для инжектора).

Найти сам цилиндр (расположен на корзине блока).

Клещами или плоскогубцами отсоединить пружину для освобождения штока от нагрузки.

• Приложить линейку вдоль хода штока поршня.
• Надавить на вилку сцепления до упора и отметить на мерной шкале ее положение.
• Отпустить деталь и замерить ее перемещение.
• В нормальном состоянии люфт должен быть 2-4 мм. При его отсутствии увеличивается нагрузка на выжимной подшипник, что приводит к разрушению узла.

• Ключом №13 и 17 ослабляется контрогайка штока (а,б).
• Далее фиксируется шток в одном положении. Удобно зажимать шпильку плоскогубцами или специальными клещами.
• Фиксирующая гайка откручивается на 3-4 оборота и выставляется необходимый люфт.

Собирается конструкция в обратной последовательности.

Детально процедуру настройки можно посмотреть на видео:

Что делать, если начались проблемы со сцеплением

В ходе эксплуатации авто важно прислушиваться к работе его узлов и механизмов. Выявление проблем и неисправностей на ранней стадии поможет избежать более серьезных поломок с дорогостоящим ремонтом.

Ремонт сцепления может предполагать замену всего механизма или отдельных его узлов и деталей

Проблема заключается в том, что самостоятельно выполнить качественный ремонт сцепления могут только опытные водители, которые имеют соответствующие инструменты и оборудование. Большинство автовладельцев с такой задачей не справится, поэтому следует обратиться в автосервис.

Ремонт сцепления может предполагать замену всего механизма или отдельных его узлов и деталей. Проблема заключается в том, что самостоятельно выполнить качественный ремонт сцепления могут только опытные водители, которые имеют соответствующие инструменты и оборудование. Большинство автовладельцев с такой задачей не справится, поэтому следует обратиться в автосервис.

Есть у ремонта сцепления и такой недостаток, как высокая стоимость. Особенно большие расходы в этом случае предстоят владельцам иномарок.

Тем не менее мы хотим привести ряд полезных рекомендаций по решению проблем со сцеплением. Достаточно часто причиной отказа этого механизма является неисправность ведомого диска. Чтобы выполнить ремонт, нужно снять ведомый диск и визуально проверить его на наличие повреждений.

Случается, что передачи КПП не включаются после длительного простоя автомобиля. К такой проблеме приводит «прикисание» ведомого и нажимного дисков или ведомого диска к маховику. При этой неисправности нужно несколько раз выжать педаль сцепления, после чего сделать попытку включения передачи. Если проблема не устранилась, можно попробовать еще один способ. При заглушенном двигателе необходимо выжать педаль, затянуть стояночный тормоз и сделать попытку запуска мотора. Если и после такой процедуры сцепление не заработает, нужно обращаться к специалистам автосервиса.

Привод механизма автомобильного сцепления может быть механическим или гидравлическим. Система может не полностью выключаться из-за недостаточного уровня рабочей жидкости в расширительном бачке или из-за неправильной регулировки привода. Водитель должен периодически проверять уровень жидкости в системе и при необходимости осуществлять ее долив до нужного уровня.

Постоянное снижение уровня тормозной жидкости в расширительном бачке сцепления указывает на наличие проблем с герметичностью элементов гидропривода или на неисправность рабочего цилиндра (РЦС). Кроме того, поломка может быть обусловлена завоздушиванием системы гидропривода. В этом случае нужно удалить из системы воздух путем ее прокачки.

При возможности стоит осмотреть РЦС на наличие потеков, заехав машиной на эстакаду. Такая диагностика особенно полезна в зимнее время, если вы давно не меняли жидкость в системе гидропривода сцепления автомобиля. Тормозная жидкость отличается гигроскопичностью (способностью набирать влагу), поэтому, если ее долго не менять, при сильном морозе она может подмерзать. Специалисты рекомендуют менять жидкости в приводе сцепления и в тормозной системе каждые три года.

Сцепление может включаться не полностью из-за недостаточной амплитуды хода педали. Чтобы устранить эту проблему, нужно отрегулировать свободный ход педали сцепления. При попадании моторного масла накладки диск сцепления будет проскальзывать. Чтобы устранить пробуксовку механизма, вызванную замасливанием или износом фрикционных накладок ведомого диска, нужно будет заменить или промыть изношенные детали

Замасленные накладки очищают растворителями, но при этом важно устранить причину течи масла. Решить проблему с неполным выключением сцепления можно путем проведения следующих мероприятий:

Решить проблему с неполным выключением сцепления можно путем проведения следующих мероприятий:

• регулировки настроек привода сцепления;
• очистки и смазки шлицев;
• установки нового или регулировки старого ведомого шкива;
• установки новых фрикционных накладок.

Как было отмечено выше, устранение неисправностей сцепления требует специальных знаний, навыков и профессионального оборудования. Чтобы гарантированно решить все проблемы с работой этого механизма, следует обратиться к специалистам автосервиса.

Как отрегулировать сцепление на ВАЗ 2107

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Проверку правильности регулировки рекомендуется выполнять при каждом техническом обслуживании автомобиля. В процессе эксплуатации неправильная регулировка может выражаться в двух видах неисправностей:

• Сцепление буксует — при полностью отпущенной педали диск пробуксовывает и не передает трансмиссии мощность то двигателя в полном объеме;
• Сцепление ведет – при полностью выжатой педали диск не отходит от маховика, что не позволяет нормально переключать скорости и заставляет машину двигаться тогда, когда это не нужно.

Кроме этого, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс регулировки состоит из двух частей. Первую выполняют в салоне, вторую – под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобится:

• Ключ на 8 или 10, в зависимости от модели рабочего цилиндра сцепления;
• Рожковый ключ на 13;
• Рожковый ключ на 17.

Первая регулировка включает в себя установку хода педали сцепления. Выполняется она из салона, под рулевой колонкой. Для ограничения полного хода служит специальный регулировочный винт, зафиксированный контргайкой. Закручивая или выкручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Обычно регулировать полный ход нет необходимости, он установлен с завода и изменяется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В нормальном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители подстраивают свободный ход под свои индивидуальные привычки и предпочтения. Такой подход вполне допустим при условии, что он не отразится на работоспособности и долговечности деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится оттягиванием вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор значительно отличается от нормативного, его необходимо отрегулировать. Для этого:

• Снимаем пружину, оттягивающую вилку сцепления в исходное положение;
• Отпускаем контргайку на толкателе;

Удерживая толкатель ключом на 8 (10), накручиваем или скручиваем упорную гайку до достижения необходимого зазора;

• Фиксируем упорную гайку контргайкой;
• Проверяем зазор;
• Устанавливаем пружину на место.

На этом процедуру регулировки можно считать законченной. Однако для того чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим автомобиль, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен трогаться примерно на половине хода педали. Допускается регулировка, включающая сцепление ниже или выше, но недопустимо включение в самом верху или низу, так как появляется риск появления указанных выше неисправностей.

Регулировка привода (тросика) сцепления Ваз 2114

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку.

Регулировка тросика сцепления Ваз 2114

Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

Слегка затягиваем контргайку

Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку

Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

По окончании регулировки затягиваем контргайку

Устройство гидравлического привода

При таком конструктивном решении усилие передаётся уже другим способом. Схема гидравлического привода не предполагает наличие троса, реализация механизма с данным типом управления немного сложнее и трос заменяет гидравлическая магистраль. Усилие передаётся посредством несжимаемой жидкости, проходящей по магистрали и поскольку гидропривод аналогичен тому, что применяется в тормозной системе, для работы используют ту же жидкость. Устройство сцепления с управлением с помощью гидравлического привода включает следующие элементы:

• Педаль.
• Главный цилиндр, состоящий из поршня с толкателем, резервуара для жидкости и уплотнительных манжет.
• Рабочий цилиндр имеет похожую конструкцию.
• Магистраль, соединяющая цилиндры.
• Бачок с жидкостью.
• Дополнительно цилиндры оснащаются клапанами для отвода воздуха из системы.

Принцип работы достаточно простой и схож с механическим вариантом управления, отличие только в методе передачи усилия. Когда автомобилист жмёт на ножной рычаг в салоне автомашины, поршень главного цилиндра приводится в движение, жидкость сжимается и под давлением перемещается по трубопроводу в рабочий цилиндр, толкая поршень, что задействует вилку выключения сцепления.

Гидравлический привод может быть также оборудован демпфирующим устройством с целью гашения колебаний от взаимодействия выжимного подшипника с деталями выключения сцепления. Пневматические или гидравлические усилители часто используются для грузового транспорта.

Поскольку механизм с гидравлическим приводом является более совершенным и сложным устройством, передающим усилие на дальнее расстояние с высоким КПД, стоимость его выше, при этом он отличается плавностью включения сцепления, что обусловлено сопротивлением перемещению жидкости в элементах конструкции. Среди преимуществ гидропривода также устойчивость к износу деталей, но и ремонт сложнее, чем в случае с механическим устройством.

Механический и гидравлический приводы наделены своими особенностями функционирования, плюсами и минусами применения, при этом устройства этих типов обеспечивают комфорт управления транспортным средством. В легковых машинах жёсткость диафрагменной пружины нажимного диска небольшая, так что водителю не нужно прилагать больших усилий, но на грузовиках узел габаритнее, и чтобы привести в действие корзину, от водителя потребуется большее усилие, поэтому в конструкцию вводят усилители.

По окончанию процедуры, педаль сцепления должна работать нормально, с поршнями также не должно быть проблем

Это крайне важно, так как в некоторых случаях может произойти разбухание разнообразных резиновых элементов, что очень опасно, потому что приводит к отказу всей системы

Какие комплекты сцепления лучше: мнения автовладельцев

1. «Зачем переплачивать?»

«У меня был немецкий комплект Sach, состоящий из корзины и диска. С ним я проездил примерно 230 тысяч км, в течение которых дважды менялись вилки и выжимные подшипники. На данный момент использую турецкое изделие фирмы Крафт. Сравнивая его в магазине с «немцем», я не заметил каких-то конструктивных отличий. Притом, что стоит турецкий комплект дешевле. Так стоит ли переплачивать?»

2. «Просто так решил!»

«Заводское сцепление на моей ВАЗ-2112 продержалось 67 тысяч км. За это время фрикционные накладки износились практически полностью. Сегодня я наконец-то поменял комплект вместе с корзиной и выжимным диском. Долгое время выбирал между изделиями от Valeo, Sachs и ВИС, но в конце концов остановился на варианте от Luk. А именно, был выбран Luk Приора, входящий в базовую комплектацию данного авто. В основном ориентировался на положительные отзывы бывалых водителей относительно стабильного крутящего момента.

Примечательно, что первые партии этого изделия, судя по описанию, содержали медные заклепки, а уже более поздние имели серебристые и без надписей. Диск сцепления выглядит качественно и аккуратно выполненным, корзина также своим внешним видом внушает доверие.

Выжимной же диск имеет пластиковую посадочную обойму, и данный факт насторожил. Более того, эта обойма оказалась перекошенной! Лишь позднее мне специалисты объяснили, что такой перекос считается нормальным. Диск самостоятельно отцентрируется и встанет со временем в нужное положение. Впрочем, недоверие к пластику все же осталось, поэтому понаблюдаем.

Что касается первых впечатлений от эксплуатации, стоит отметить более мягкое нажатие на педаль. Кажется, что ее ход увеличился, хотя на самом она осталась на уровне педали тормоза. Пробег с данным комплектом пока небольшой. Посмотрим, что будет дальше».

3. «Никакого дискомфорта»

«Ставил комплекты Krafttech, VIS и Sachs. Последний стоит и по сей день, никаких нареканий по этому продукту нет. Наоборот, данным комплектом я очень доволен. Выжимая сцепление, не ощущаю его жесткости. Нет никакого дискомфорта и при движении по пробкам».

4. «О брендах знаю многое»

«Напишу свое мнение про комплект от Valeo и про самого изготовителя. У меня пятилетний опыт работы в сфере продажи запчастей, поэтому я прекрасно знаю мнения покупателей относительно того или иного бренда. По поводу Valeo могу сказать, что данная фирма держит высокую планку качества. Высока и себестоимость ее продуктов. По данным параметрам этот французский производитель обогнал изготовителей из Чехии, Польши и, конечно же, Китая. В целом покупатели положительно оценивают такие качества комплектов от Valeo, как мягкая работа и стойкость к высокой рабочей температуре. Для многих автовладельцев это весьма важные факторы.

Изделия от Valeo способны выдержать пробег в 100 тысяч км, при условии, что это оригинальная французская продукция. Лично мной продавались два вида сцепления Valeo, которые отличались между собой лишь качеством и себестоимостью. Перечислю основные с моей точки зрения особенности французской продукции:

• Оригинальные изделия производятся исключительно во Франции.
• Диск сцепления, его корзина и выжимной подшипник продаются в индивидуальных упаковках.
• Комплект всегда включает в себя фирменную смазку и шприц. Подобного я не наблюдал больше ни у кого.
• Также обязательно прилагается инструкция по установке комплекта.
• Металл имеет матовое покрытие. Те же китайцы, наоборот, ради привлекательности делают покрытие своей продукции глянцевым.
• Штампы фирмы-производителя наносятся как на оригинальные, так и на неоригинальные изделия. Отличие может быть видно по более размытому изображению на копиях».

5. «Пока доволен»

«У меня довольно старенькая вазовская «восьмёрка» 2000 года выпуска. Недавно в ней вышла из строя корзина сцепления. Я решил взяться за самостоятельный ремонт и вместе с корзиной поменять также диск сцепления, невзирая на еще работоспособное состояние старого. Собрал как можно больше информации о различных производителях запчастей, проконсультировался у знакомых, и в конце концов мой выбор пал на комплект от Vis. Корзина и диск, входящие в этот комплект, мне обошлись максимум в 2000 рублей (данная цена считается средней). Проехал на этом комплекте порядка 8000 км без нареканий. Механизм работает мягко, не ведет и не буксует. В общем, пока доволен».
