«Тихо, идёт операция!» или Замена сальника редуктора заднего моста на ВАЗ 2107
Последовательность работ при замене сальника редуктора следующая:
- Измеряем и записываем момент сопротивления вращению фланца (полуоси должны быть сняты!).
- Отворачиваем гайку фланца.
- Снимаем фланец с шлицев вала.
- Разжимными пассатижами вынимаем сальник. При отсутствии пассатижей можно поддеть его отвёрткой. Старайтесь не повредить поверхность гнезда.
- Осматриваем фланец. Если его поверхность имеет выраженную канавку в том месте, где терлась рабочая кромка сальника, то перед установкой нового сальника в гнездо вкладываем шайбу толщиной 1 мм. Если фланец имеет повреждения на рабочей поверхности, заменяем его на новый.
- Смазываем литолом наружную поверхность сальника и через оправку подходящего диаметра аккуратно забиваем его в гнездо картера. При отсутствии оправки запрессовываем сальник, равномерно постукивая по торцу вдоль окружности наружного диаметра. Следите за тем, чтобы не было перекосов — рабочая кромка должна стоять строго перпендикулярно оси вала.
- Осматриваем заходную фаску на фланце. Она не должна иметь дефектов, которые способны повредить рабочую кромку. Устанавливаем фланец, избегая резких движений и ударов, чтобы не сбить пружину с сальника. Перед установкой можно смазать фаску фланца трансмиссионным маслом, чтобы облегчить процесс.
- Заворачиваем гайку, периодически проверяя момент сопротивления вращению фланца. Помните, что в конце затяжки сопротивление в подшипниках возрастает гораздо интенсивнее, чем в начале. Момент сопротивления вращению должен быть на 1–2 кгс.см больше того, который мы записали перед отворачиванием гайки. В любом случае, если момент превысил 9 кгс.см, а подшипники в мосту оставались старые, снова снимаем фланец, вынимаем внутреннее кольцо подшипника и меняем распорную втулку. Если подшипники новые (новые — значит, не проехали ни одного километра, потому что уже через сто километров пробега их можно считать старыми, для целей регулировки), то нормальный момент сопротивления вращению после затяжки гайки для них должен находиться в пределах 16–20 кгс.см. Замена заднего подшипника влияет на регулировку шестерён, поэтому для выполнения этой процедуры ознакомьтесь с соответствующей инструкцией.
Устанавливаем обратно полуоси, тормозные барабаны, прикручиваем карданный вал, заливаем масло. Совершаем пробную поездку и если все в порядке, радуемся жизни, до тех пор, пока под мостом вдруг снова не обнаружим предательское пятно…
Прочитайте, может пригодится: Как проверить состояние рулевого управления Ваз-2107 своими силами
Регулирвка и установка редуктора ВАЗ 2107
Регулировки глубины зацепления главной пары
В этом случае необходимо подобрать толщины регулировочной шайбы.
Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.
При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.
Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.
Обратно к сборке…
Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.
Прочитайте, может пригодится: Как снять полуось, замена сальника, размер, чертеж, инструкции с фото и видео
Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).
Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.
После правильной (окончательной) регулировки звука будет практически неслышно.
Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.
Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.
Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.
Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

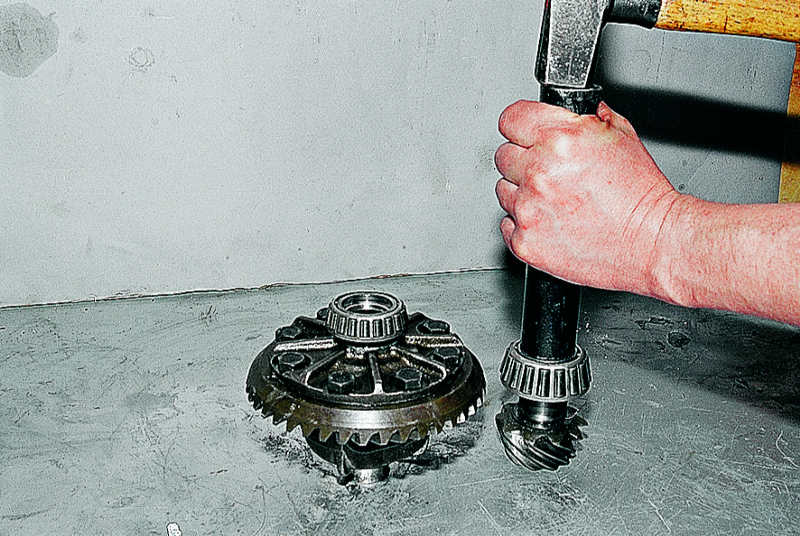

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).
Lada 2106 цвет Коррида, › Logbook › Редукторы заднего моста «Классики»
Вчера всретился с человеком у него на семерки разорвало редуктор заднего моста все болты по вырывало вал немного погнуло ну вал он напильником подравнял и всё норм)))) я знал что есть редуктор «копейка» и «шоха» копейка при стоковой коробки 4 ст едешь на 4 передачи 100км/ч 3.9 оборотов на тохометре шоха при стоковой 4 ступки 100 км/ч 3.5 оборотов на тахометре копейка на разгон больше а максималка меньше а у шохи нооборот разгон медленнее а максималка выше (рассказывали мужики которые правили молодость в жигулях)
Меня очень за интересовала трансмиссия классики Для начало разберемся : Что такое редуктор заднего моста?
Основными узлами редуктора заднего моста автомобилей ВАЗ классической компоновки являются:
главная передача (главная пара); межколесный дифференциал. Главная передача заднего моста ВАЗ гипоидная. Ведущая шестерня -19 и ведомая -11 спарены между собой по шуму и контакту. Между внутренними кольцами подшипников 4 и 5 ведущей шестерни расположена распорная втулка -25, которая, деформируясь при затягивании гайки ведущей шестерни -27 определенным моментом, обеспечивает предварительный натяг в подшипниках 4 и 5. Между торцом ведущей шестерни и внутренним подшипником установлено регулировочное кольцо -6, определяющее правильное положение ведущей шестерни относительно ведомой.
Ведомая шестерня главной передачи крепится к фланцу коробки -12 дифференциала и вращается вместе с ней на 2-х подшипниках -13. Предварительный натяг в этих подшипниках, а также зазор между зубьями ведущей и ведомой шестерен главной пары регулируется гайками -14, завернутыми в разъемные постели подшипников. Полуосевые шестерни -8 установлены в цилиндрических гнездах коробки дифференциала и упираются на неё через опорные шайбы -7. Подбором этих шайб по толщине устанавливается зазор 0,0 — 0,1 мм. между зубьями сателлитов и полуосевых шестерен.
ГЛАВНАЯ ПЕРЕДАЧА РЕДУКТОРОВ ВАЗ
Главная передача (главная пара) редуктора состоит из пары конических шестерен со спиральными зубьями и гипоидным зацеплением. Смысл такого зацепления состоит в том, что если у обычных конических передач оси пересекаются, то у гипоидных они скрещиваются (обычно под углом 90 градусов). Ось ведущего колеса (ведущей шестерни) при этом как бы опущена несколько вниз по отношению к оси ведомой шестерни (см. рисунок).
монтажный просвет главной пары редуктора ваз Благодаря таким конструктивным особенностям главной передачи в данном зацеплении наряду с поперечным скольжением зубьев появляется и значительное их продольное проскальзывание. Продольное скольжение зубьев значительно улучшает процесс притирки и взаимной приработки шестерен при работе редуктора. Так как обе шестерни главной передачи изготовлены из стали, это оказывает большое значение на срок службы редуктора в целом. Более того, благодаря гипоидному зацеплению шестерен достигается максимальная бесшумность главной передачи и возможность уменьшения дорожного просвета, что, в свою очередь, благоприятно влияет на общую устойчивость автомобиля. Кроме всего вышеперечисленного у гипоидной передачи больше чем у обычных конических передач парность зацепления (коэффициент перекрытия), чем, собственно и обуславливается бесшумность её работы.
Передаточные числа
У классики существует 4 вида редукторов
лавная пара кол-во зубьев на шестернях число оборотов карданного вала на 10 оборотов колеса передаточное число на ведомой на ведущей 2102 40 9 22,2 4,44 2101 43 10 21,5 4,3 2103 41 10 20,5 4,1 2106 43 11 19,5 3,9
На данный момент «двоешный» редуктор не существует уже как перестали выпускать ваз 2102 вместе с машиной перестали выпускать редуктор
Передаточное число редуктора — результат деления числа зубьев колеса на число зубьев шестерни Вывод
если капеешный движок и с ним в паре поставить редуктор 06 то резко снизиться динамика разгона а если на 06 движок поставить редуктор копеешный то разгон будет как пуля
соответственно для тюнинга классики если хочешь чтобы был разгон хороший ставь «01» редуктор а если найдёшь «02» то со светофора будешь рвать иномарки))))) но макс.скорость уменьшеться значительно))))
Редуктор ВАЗ-2107: технические характеристики
Как известно, автомобили различаются по типу привода. Есть полный, задний, а также передний. Первые модели классических ВАЗов шли именно с задним приводом. И «семерка» не стала тому исключением. В свою очередь, устройство заднего привода включает в себя редуктор. ВАЗ-2107 имеет схожую схему конструкции элемента, как и на «шестерке». Что же, давайте рассмотрим, для чего служит данный элемент и как он работает.
Характеристика и устройство
Данный узел является неотъемлемой составляющей любого автомобиля с задним приводом. Элемент включает в себя несколько составляющих:
- Главную передачу.
- Дифференциал.
Устроен редуктор ВАЗ-2107 достаточно просто, поэтому отличается высокой надежностью и ремонтопригодностью.
Принцип работы
На автомобиле ВАЗ-2107 редуктор моста работает так же, как и на всех других авто с классической компоновкой привода. Почему классической? Ответ прост: первые машины, что производились ранее, имели продольное расположение двигателя. Таким образом, сначала шел мотор, далее – коробка передач, карданный вал, и заключительным элементов в цепочке являлся задний редуктор. ВАЗ-2107 построен по такому же принципу. А вот следующая модель 2108 имеет более современную переднеприводную компоновку с поперечно размещенным двигателем. Считается, что такая конструкция более безопасна в плане выхода авто из заноса. Но в таком случае все узлы сосредоточены в одном месте (то есть в подкапотном пространстве). В случае с «семеркой» все элементы размещены равномерно по кузову. Итак, как работает редуктор ВАЗ-2107?
Такой принцип работы редуктора реализован на большинстве отечественных автомобилей, в то числе и на коммерческой технике (например, на «Газелях»). Данная схема устройства одна из наиболее простых и надежных.
Масло
Стоит отметить, что редуктор ВАЗ-2107, точнее его принцип работы, основан на зацеплении шестерен. Соответственно, при постоянном вращении будет значительная выработка. Чтобы увеличить ресурс, внутри редуктора залито специальное масло. Оно образует тонкую пленку за зубьях. На «семерке» можно использовать густое трансмиссионное масло. Оно отлично подходит не только для КПП, но и для заднего моста. Также отметим, что у смазки есть определенный ресурс эксплуатации. Специалисты рекомендуют менять данную жидкость не реже, чем раз в тридцать тысяч километров пробега.
Особенности зубьев
Так же как и в коробке передач, здесь используется пара шестерен. Не является исключением и рулевой редуктор ВАЗ-2107. На «семерке» ведомая и ведущая шестерня расположены под углом (то есть не прямо-, а косозубая). Главная особенность пары – меньшая нагрузка на зубья, плавность и бесшумность работы. По такому же принципу устроен задний мост «шестерки» и других классических моделей от ВАЗ.
- Цилиндрические.
- Конические.
- Червячные.
Если говорить про рулевой редуктор ВАЗ-2107, то здесь принцип работы организован на червячной паре. Что касается самих редукторов, они также включают в себя гипоидную передачу. Здесь шестерни, в отличие от конической, не лежат в одной плоскости.
Регулировка заднего редуктора ВАЗ-2107
Изменить передаточное число механизма получится только в том случае, если целиком заменить главную передачу и установить другую, с иным соотношением. Данная доработка может повысить крутящий момент автомобиля. Чем выше передаточное число, тем больше тяги. Однако данный параметр значительно влияет на скорость. Если увеличить крутящий момент, машина будет труднее разгонятся в диапазоне сто и выше километров в час. Но со старта она будет двигаться значительно резвее.
Выше или ниже?
Часто владельцы классических «Жигулей» используют замену главной пары как один из видов тюнинга своих авто. Какой редуктор на ВАЗ-2107 поставить? Выбирать передаточное число стоит, исходя из мощности мотора. Если поставить пару с низким соотношением (для «Жигулей» максимальный параметр – 3,9), машине будет проще разгоняться до максимальной скорости. Но в диапазоне 0-100 километров в час она потеряет значительное время на разгон.
Погрешности
Также необходимо отметить, что изменение главной пары ведет к погрешностям показаний на спидометре, который будет собирать информацию по старому принципу. Данные могут отличаться от 5 до 20 процентов. Причем это касается как одометра, так и самого спидометра. К примеру, автомобиль движется с скоростью 80 километров в час, но на панели приборов стрелка показывает 65-70. Поэтому для более точного измерения динамики разгона используют GPS-спидометр.
Заключение
Итак, мы выяснили, что собой представляет редуктор заднего моста. Как видите, это довольно простой элемент, суть которого заключается в передаче крутящего момента с определенным усилием.
Типичные поломки редуктора и их причины
Задний редуктор ВАЗ 2107 является надёжным устройством, которое весьма устойчиво к механическому износу. Тем не менее со временем детали постепенно изнашиваются даже в редукторе. И тогда водитель начинает слышать характерный хруст или вой, раздающийся в районе заднего моста или в районе одного из задних колёс. Вот почему это происходит:
- одно из колёс заклинило, так как одна из задних полуосей деформировалась. Такое происходит крайне редко, обычно после сильнейшего удара по одному из колёс. В этом случае полуось деформируется настолько, что колесо не может нормально вращаться. Если деформация незначительна, то колесо будет вращаться, однако при вращении будет слышен характерный вой, раздающийся из-за повреждённого колеса. Устранить такую поломку самостоятельно не представляется возможным. Для выпрямления полуоси водителю придётся обращаться к специалистам;
- хруст в редукторе при движении автомобиля. Это более распространённая проблема, с которой рано или поздно столкнётся каждый водитель старой «семёрки». Хрустеть редуктор начинает после того, как в главной передаче износится несколько зубцов и шлицы на полуосях. При очень сильном износе зубцы могут сломаться. Происходит это как из-за усталости металла, так и из-за плохой смазки редуктора (это наиболее вероятная причина, так как смазка в редукторе «семёрки» часто уходит через сапун и через фланец хвостовика, которые никогда не отличались герметичностью). В любом случае ремонту такая поломка не подлежит, и шестерни со сломанными зубьями придётся менять;
износ подшипника на полуоси. Это ещё одна причина возникновения характерного скрежета за колесом. Если разрушился подшипник, то ехать на таком автомобиле нельзя, поскольку колесо может просто отпасть во время движения. Единственный вариант решения — вызов эвакуатора и последующая замена изношенного подшипника. Сделать это можно как своими силами, так и в сервисном центре.
Если подшипник на полуоси изношен, эксплуатировать автомобиль нельзя
устройство редуктора ваз
5. передаточное число главных передач редукторов ваз
В редуктор заднего моста автомобилей ВАЗ заднеприводной компоновки можно установить любую не зависимо от модели автомобиля. Исключение составляют лишь полноприводные модели ВАЗов («Нива» и её модификации). В отношении последних справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи у одного или обоих редукторов сразу же после начала движения.
В настоящее время в продажу поступают главные пары со следующими передаточными числами: 3,9; 4,1; 4,3. Чем больше передаточное число главной пары, тем, соответственно , больше мощность редуктора. Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным. Самыми лучшими мощностными характеристиками обладал редуктор автомобиля ВАЗ 2102, но вместе с уходом данной модели с конвейера канула в лету и главная пара с передаточным числом 4,44.
Если Вы только готовитесь к ремонту редуктора и перед Вами встала задача приобретения главной пары, но Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых при покупке данных следующим способом (нижеописанную операцию лучше производить с помощником):
Вывешиваем одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.
Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.
Подсчитав обороты колеса и карданного вала, используя приведенную ниже таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары. Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).
| главная пара | кол-во зубьев на шестернях | число оборотов карданного вала на 10 оборотов колеса | передаточное число | |
| на ведомой | на ведущей | |||
| 2102 | 40 | 9 | 22,2 | 4,44 |
| 2101 | 43 | 10 | 21,5 | 4,3 |
| 2103 | 41 | 10 | 20,5 | 4,1 |
| 2106 | 43 | 11 | 19,5 | 3,9 |
И последнее, что хотелось особо отметить завершая главу о главных передачах: гипоидное зацепление обладает большим продольным скольжением, что значительно ухудшает условия смазки при работе редуктора. Эти обстоятельства, в свою очередь, выдвигают соответственные требования к прочности создаваемой масляной пленки, а значит и более серьезному подходу при выборе той или иной марки трансмиссионного масла для заливки в редуктор. В настоящее время шестерни главных передач при их изготовлении подвергаются специальной химической обработке — фосфатированию. Это позволяет применять для эксплуатации менее вязкое масло, избежав при этом заедания, а, возможно и сваривания зубьев шестерен. Это особенно актуально в самый опасный период, когда происходит их взаимная притирка и приработка.
При массе своих достоинств гипоидные передачи (главные пары) требуют к себе особого внимания в отношении нагрева. Нормальная рабочая температура главной пары колеблется при работе редуктора в диапазоне 90-95 градусов. Разумеется, приведенный температурный диапазон характерен для среднестатистических режимов движения. При длительной поездке и, особенно, в жаркую погоду температура главной паредачи может существенно преодолеть барьер в 100 градусов.
Исходя из вышесказанного следует следующее правило: после проведения ремонта редуктора ВАЗ необходимо обязательно проследить за нагревом агрегата. Для этого, проехав со скоростью 60-70 км/ч в течение 20-30 мин. следует проверить нагрев редуктора в зоне горловины его картера, который, в свою очередь, не должен превышать 90-95 градусов. Нагрев редуктора проверяется как нагрев утюга: попавшая в зону проверки вода не должна кипеть.
Устройство
Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам.
Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число.
За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.
Редуктор заднего моста ВАЗ состоит из следующих деталей:
- фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
- хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
- ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
- межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.
Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.
Как залить масло?
Перед тем как раскрывать особенности замены, отметим, что данную инструкцию можно использовать не только для автомобилей модели 2106. Аналогичный алгоритм замены масла можно наблюдать у автомобилей ВАЗ модели 2101, 2102, 2104, 2105, а также модели 2107.
Итак, что нам нужно сделать для замены масла? Сначала необходимо открутить шестигранным ключом сливную пробку. Далее ставим какую-нибудь емкость и откручиваем заливной элемент. После того как масло хорошо стекло, обратно заворачиваем пробку и при помощи специального масляного нагнетателя (либо большого шприца) закачиваем сюда трансмиссионное масло. Льем до уровня нижнего края отверстия. Далее закручиваем пробку, и на этом можно смело приступать к эксплуатации автомобиля.
Иногда вещество в редукторе может быть сильно загрязнено. В таком случае прежде чем залить новую жидкость, тщательно промываем картер КПП или редуктора смесью дизтоплива с маслом (не обязательно трансмиссионным). В пропорции выходит на литр масла около 300 миллилитров солярки.
Передаточное число ГП редукторов
ПЕРЕДАТОЧНОЕ ЧИСЛО ГЛАВНЫХ ПЕРЕДАЧ РЕДУКТОРОВ ВАЗ
В редуктор заднего моста автомобилей ВАЗ заднеприводной компоновки можно установить любуюглавную передачу (пару) не зависимо от модели автомобиля. Исключение составляют лишь полноприводные модели ВАЗов (“Нива” и её модификации). В отношении последних справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи у одного или обоих редукторов сразу же после начала движения.
В настоящее время в продажу поступают главные пары со следующими передаточными числами: 3,9; 4,1; 4,3. Чем больше передаточное число главной пары, тем, соответственно , больше мощность редуктора. Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным. Самыми лучшими мощностными характеристиками обладал редуктор автомобиля ВАЗ 2102, но вместе с уходом данной модели с конвейера канула в лету и главная пара с передаточным числом 4,44.
Если Вы только готовитесь к ремонту редуктора и перед Вами встала задача приобретения главной пары, но Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых при покупке данных следующим способом (нижеописанную операцию лучше производить с помощником):
Вывешиваем одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.
Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.
Подсчитав обороты колеса и карданного вала, используя приведенную ниже таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары. Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).
| главная пара | кол-во зубьев на шестернях | число оборотов карданного вала на 10 оборотов колеса | передаточное число | |
| на ведомой | на ведущей | |||
| 2102 | 40 | 9 | 22,2 | 4,44 |
| 2101 | 43 | 10 | 21,5 | 4,3 |
| 2103 | 41 | 10 | 20,5 | 4,1 |
| 2106 | 43 | 11 | 19,5 | 3,9 |
И последнее, что хотелось особо отметить завершая главу о главных передачах: гипоидное зацепление обладает большим продольным скольжением, что значительно ухудшает условия смазки при работе редуктора. Эти обстоятельства, в свою очередь, выдвигают соответственные требования к прочности создаваемой масляной пленки, а значит и более серьезному подходу при выборе той или иной маркитрансмиссионного масла для заливки в редуктор. В настоящее время шестерни главных передач при их изготовлении подвергаются специальной химической обработке – фосфатированию. Это позволяет применять для эксплуатации менее вязкое масло, избежав при этом заедания, а, возможно и сваривания зубьев шестерен. Это особенно актуально в самый опасный период, когда происходит их взаимная притирка и приработка.
При массе своих достоинств гипоидные передачи (главные пары) требуют к себе особого внимания в отношении нагрева. Нормальная рабочая температура главной пары колеблется при работе редуктора в диапазоне 90-95 градусов. Разумеется, приведенный температурный диапазон характерен для среднестатистических режимов движения. При длительной поездке и, особенно, в жаркую погоду температура главной паредачи может существенно преодолеть барьер в 100 градусов.
Исходя из вышесказанного следует следующее правило: после проведения ремонта редуктора ВАЗ необходимо обязательно проследить за нагревом агрегата. Для этого, проехав со скоростью 60-70 км/ч в течение 20-30 мин. следует проверить нагрев редуктора в зоне горловины его картера, который, в свою очередь, не должен превышать 90-95 градусов. Нагрев редуктора проверяется как нагрев утюга: попавшая в зону проверки вода не должна кипеть.
