Расширительный бачок ВАЗ 2110 и 2114 – замена или ремонт?

Основные поломки расширительного бачка

Наиболее частыми поломками бачка охлаждающей жидкости являются:

• трещины (появляются с течением времени в результате деполимеризации пластика, из которого изготовлен корпус);
• протирания (возникают из-за плохой фиксации бачка, приводящей к его периодическим касаниям о корпус машины и истиранию пластиковой стенки);
• разрушение резьбы на горловине (может происходить как от старости, в результате деполимеризации, так и от неаккуратного обращения);
• поломка пробки бачка или ее заклинивание (чаще всего возникает на давно эксплуатируемых бачках).

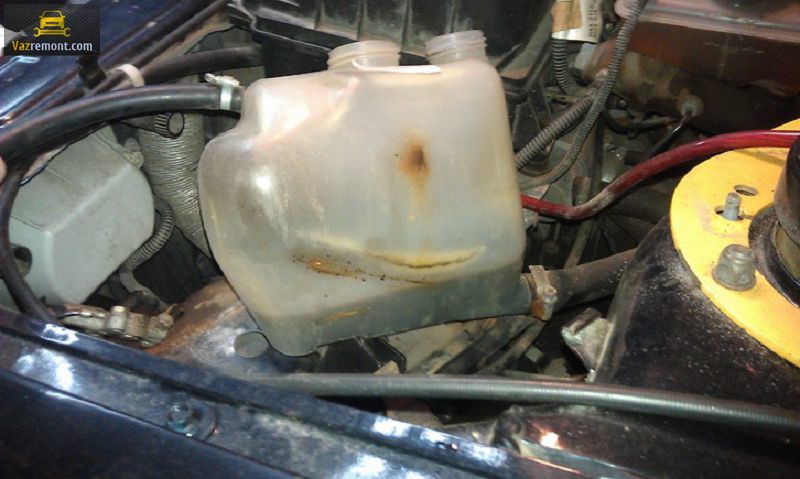

Старый бачок ОЖ ваз 2114

Таким образом, практически все поломки так или иначе связаны с разрушением пластика и нарушением целостности бачка или его пробки.

Расширительный бачок ВАЗ 2110 и 2114 – замена или ремонт?

Расширительный бачок модели автомобиля ВАЗ 2110 с небольшими отличиями можно найти и во всех остальных машинах этого производителя. Прямое назначение емкости – отвод тепла от двигателя автомобиля. Как и любое устройство, оно периодически нуждается в ремонте.

Как выглядит расширительный бачок?

Это пластиковая емкость, в которую заливается жидкость, участвующая в охлаждении двигателя. В бачок, помимо соединенных в замкнутый контур шлангов, также встроен поплавковый датчик, который передает данные о температуре жидкости на панельной доске приборов ВАЗ 2110.

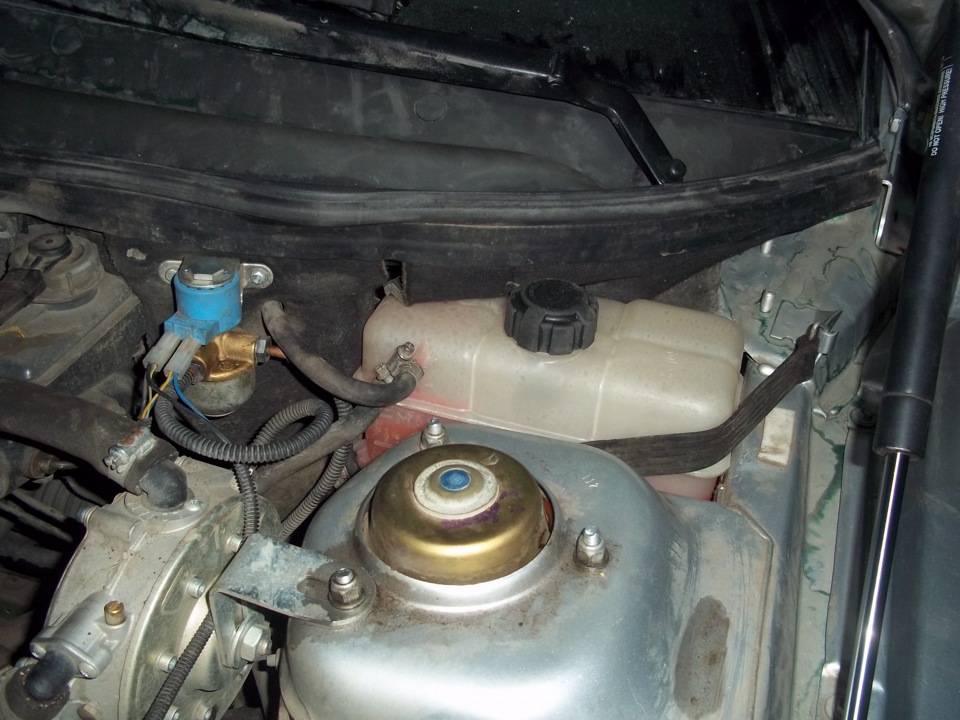

Расширительный бачок ВАЗ 2110

В автомобилях ВАЗ 2110 и 2114 расширительный бачок расположен под капотом с водительской стороны, за стаканом стойки автомобиля. Это не очень практично: бачок со всех сторон зажат металлом, который не позволяет ему расширяться, когда крышка неправильно срабатывает, и он может лопнуть. В летний период времени это очень распространенная проблема. В других моделях автомобиля ВАЗ расположение бачка выбрано более удачно, и для эксплуатации, и для ремонта.

Возможные неисправности – к чему готовиться?

Очень часто владельцы ВАЗ 2110 сталкиваются с неисправностями клапанной крышки бачка. Она сбрасывает лишнее давление при перегреве двигателя. По тем или иным причинам крышку может заклинить, в результате чего создается избыточное давление, вплоть до взрыва емкости. Если вы столкнулись с такой проблемой во время движения, ни в коем случае не глушите двигатель автомобиля, просто остановитесь и подождите, пока выключится вентилятор охлаждения радиатора.

Неисправность клапанной крышки бачка

Расширительный бачок напрямую связан с радиатором автомобиля и его вентилятором, поэтому очень важно поддерживать их в исправном состоянии. Проводите периодически осмотр всех элементов охлаждения двигателя, особенно часто это нужно делать летом, когда температура на улице очень большая

Если вы увидели, что уровень охлаждающей жидкости в бачке снижается, проверьте систему на герметичность. О нормальной работе расширительного бачка говорят мелкие потеки от крышки горловины до поверхности жидкости. Это свидетельствует о том, что клапан крышки бачка срабатывает правильно.

Замена или ремонт – однозначный выбор

Ремонт бачка возможен только при необходимости замены комплектующих – крышки бачка или поплавка уровня жидкости.

Емкость потеряла герметичность

Установка и замена расширительного бачка не требует специальных знаний и навыков. Перед покупкой нового расширительного бачка обязательно убедитесь, что он оригинальный. Такие детали будут служить вам намного дольше.

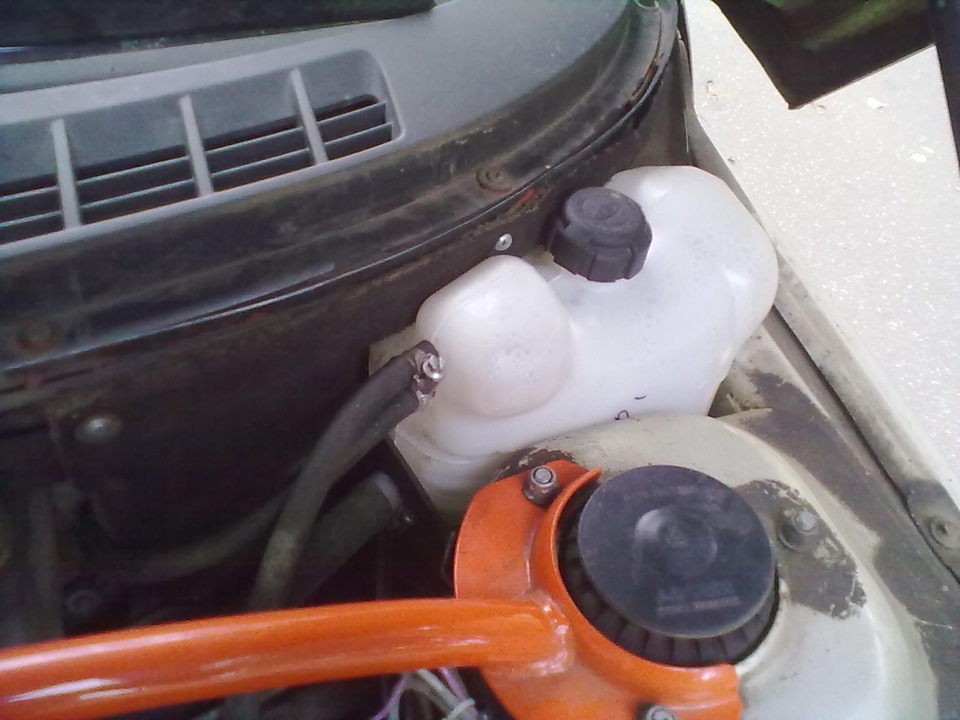

Новый расширительный бачок

Если проблема в крышке бачка, то на замену лучше всего использовать крышку от расширительного бачка ВАЗ 2199. Судя по опыту многих водителей, крышки от данной модели намного лучше, к тому же они отлично подходят по резьбовым соединениям.

Приступаем к замене – на что обратить внимание?

Для установки бачка вам нужны будут отвертки, плоскогубцы, новые хомуты, набор ключей и наждачная бумага. Наждачная бумага необходима для обработки входных отверстий на пластике бачка, которые имеют шероховатую поверхность. Необходимо сделать ее гладкой, это способствует лучшему прилеганию патрубков системы.

Замена бачка должна проводиться согласно инструкции, которая указана в его новом комплекте. Если автомобиль был в ходу, необходимо подождать, пока он остынет. Первым делом откройте крышку радиатора автомобиля, так вы снизите давление в системе. Можно полностью избавиться от охлаждающей жидкости, открутив пробку внизу радиатора. Если жидкость вы меняли недавно, тогда нужно при снятии старого бачка пережать его патрубки, чтобы предотвратить ненужные потери.

После этого следует установка нового бачка и подсоединение к нему всех патрубков. Хомуты нужно зажимать без применения особых усилий, чтобы не поломать входные отверстия бачка. Если необходимо, долейте охлаждающей жидкости

В автомобиле ВАЗ 2110 очень важно постоянно соблюдать средний уровень жидкости. После выполнения всех работ и проверки остальных патрубков системы заведите автомобиль и дайте ему поработать до температуры кипения

Когда на радиаторе включится вентилятор, наблюдайте за крышкой бачка – она должна сбрасывать давление.

Установка нового бачка

Если крышка бачка сбрасывает давление в системе, но на панели приборов вы видите малый уровень жидкости, тогда замените электронный датчик, который расположен в бачке. Как правило, он приобретается отдельно. Его установка очень простая – достаточно только отсоединить фишку на крышке и выкрутить его, вставить новый и повторить действия в обратном порядке.

Замена расширительного бачка на Приоре

Вступление

Расширительный бачок в автомобиле является одним из важнейших элементов системы охлаждения двигателя (СОД). Изготавливается данный элемент из специального, температура устойчивого пластика и как не странно является довольно надёжным. Тем не менее, случаются моменты, связанные с выходом его из строя.

При такой поломке каждый владелец автомобиля должен знать порядок действий по ее локализации. Стоимость его относительно не большая и начинается от 200 рублей. В данной статье Вы найдете все ответы на интересующие Вас вопросы о расширительном бачке Приоры.

Для чего нужен расширитель

Для охлаждения двигателя используется специальная жидкость на основе пропиленгликоля или этиленгликоля (антифриз или тосол). Данные виды ОЖ имеют большие тепловые расширения. При работе ДВС жидкость охлаждения нагревается и расширяется. Если бы в системе охлаждения не использовался расширительный бачок, то из-за тепловых расширений из строя бы выходили радиаторы или патрубки от избыточного давления.

Жидкость в расширительном бачке при нагреве увеличивается, а при охлаждении уменьшается. Чтобы в бачке не образовывалось излишнее давление или вакуум из-за постоянного изменения уровня ОЖ, его крышка оснащается специальными клапанами, которые сбрасывают или наоборот пропускают воздух в систему, дабы компенсировать нагрузки на бачок и поддерживать нормальное рабочее давление.

Расположение бачка

В Приоре расширительный бачок находится под капотом с левой стороны по ходу движения автомобиля, между лонжероном и лобовым стеклом. Он имеет прямоугольную форму с тремя или двумя штуцерами для патрубков СОД.

С двумя штуцерами применяется в Приорах с климатической установкой (кондиционером).

С тремя штуцерами в Приорах без кондиционера.

Внутри находится несколько перегородок для усиления конструкции, способной выдерживать большие нагрузки.

На бачке в обязательно порядке указывается уровень ОЖ, который всегда должен быть между отметками MIN и MAX.

О крышке

Отдельное внимание стоит уделить крышке расширителя. На первый взгляд крышка не имеет ничего особенного, но если приглядеться, то можно заметить у нее необычное дно

В нее вмонтированы два клапана, которые срабатывают при конкретных условиях

Как описывалось выше, один из клапанов выпускает избыточное давление при горячем двигателе, а второй наоборот впускает воздух, когда двигатель остывает

В нее вмонтированы два клапана, которые срабатывают при конкретных условиях. Как описывалось выше, один из клапанов выпускает избыточное давление при горячем двигателе, а второй наоборот впускает воздух, когда двигатель остывает.

Исправность крышки залог правильной работы СОД и целостности расширительного бачка.

Поломки бачка и их причины

Основными поломками расширителя являются трещины или потертости. Довольно часто трещины на бачке образуются возле штуцеров, а потертости на нижней части. Это происходит по причине колебаний двигателя в подкапотном пространстве из-за неровных дорог.

Иногда случается, что расширитель лопается из-за избыточного давления в системе, виной этому будет являться неисправная крышка, а точнее ее клапан, который в нужный момент не сбросил давление.

При обнаружении одной из таких проблем необходимо заменить расширительный бачок.

Замена

Для проведения работы особых знаний в автомобильной механике не нужно, прочитав нашу инструкцию, Вы с легкостью проведете данные работы. Для более быстрого и беспроблемного демонтажа и установки бачка нужно подготовить необходимый инструмент. Так же вместе с бачком рекомендуется заменить и крышку.

Инструмент для работы:

• Крестовая отвертка;
• Герметик;
• Тара для слива ОЖ (подойдет двух литровая бутылка с отрезанным горлышком);

Порядок проведения работы

Необходимо дать двигателю остыть, чтобы в процессе работы не получить ожоги.

Откручиваем хомут нижнего штуцера и сливаем охлаждающую жидкость в подготовленную емкость. Слить жидкость необходимо только с расширителя. Затем фиксируем снятый патрубок в вертикальном положении, чтобы остатки ОЖ не вытекли.

Откручиваем хомуты оставшихся патрубков и снимаем их, так же зафиксировав в вертикальном положении.

Извлекаем бачок, надавливая на правую его часть, а левую тянем вверх, должно получиться как на картинке.

Устанавливаем новый в обратной последовательности снятию. Рекомендуется на штуцеры нанести небольшое количество герметика, для лучшей герметичности системы.

Доливаем остатки ОЖ, запускаем двигатель и прогреваем до 90°С, после чего проверяем герметичность системы.

Процесс замены расширительного бачка на Лада Приора завершен, как видите ничего сложного в этом нет.

Расположение расширительной ёмкости

Пластиковый бачок для излишков охлаждающей жидкости устанавливается производителем в разных местах в зависимости от модели «десятого» семейства:

• в автомобилях серий ВАЗ 2110—12 резервуар находится с левой стороны (по ходу движения) между стаканом стойки и стенкой салонной перегородки;

  Расширительная ёмкость на моделях ВАЗ 2110—12 установлена в узкой нише со стороны водителя

• в машинах ВАЗ 2114—15 ёмкость тоже стоит с водительской стороны, но вынесена перед стаканом стойки.

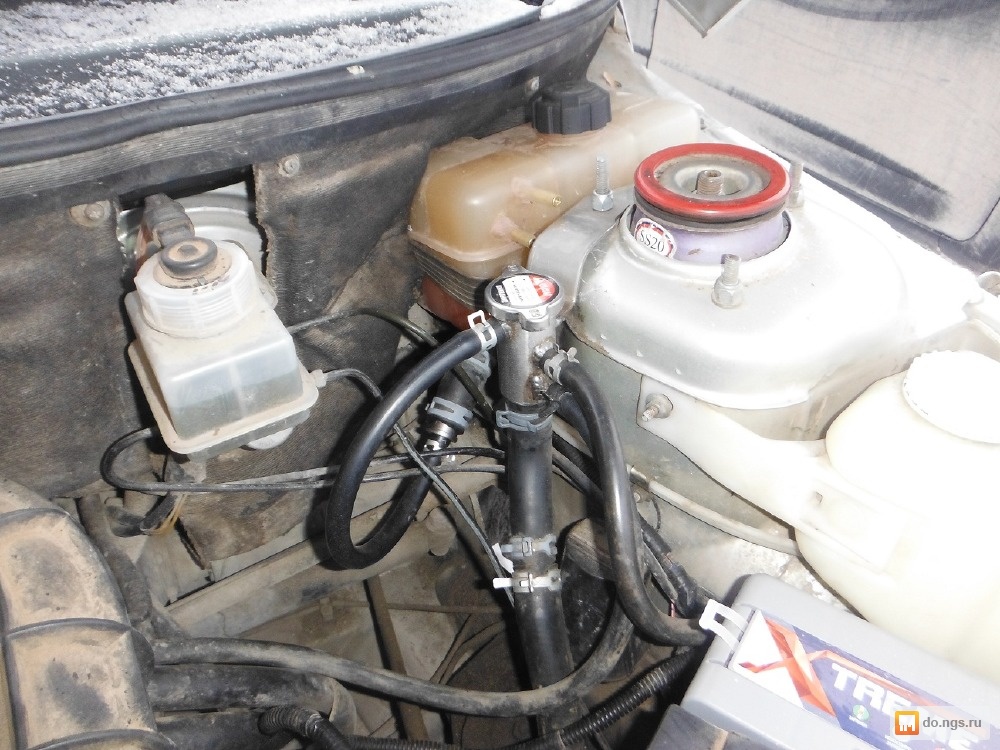

  В автомобилях серий 2114—2115 бак находится перед стойкой

К элементам кузова расширительный бачок крепится фиксатором в виде плоского резинового ремня с металлическим крюком, зацепляющимся за выступ на лонжероне. К резервуару подключены 3 шланга:

1. Снизу присоединяется патрубок большого диаметра, ведущий от термостата.
2. Верхняя трубка малого диаметра уходит сквозь перегородку к радиатору салонного отопителя.
3. Средняя малая трубка соединяет бачок с верхним штуцером основного радиатора охлаждения.

   Резервуар компенсирует расширение охлаждающей жидкости и пара от трех элементов системы — салонного отопителя, радиатора и основной магистрали возле термостата

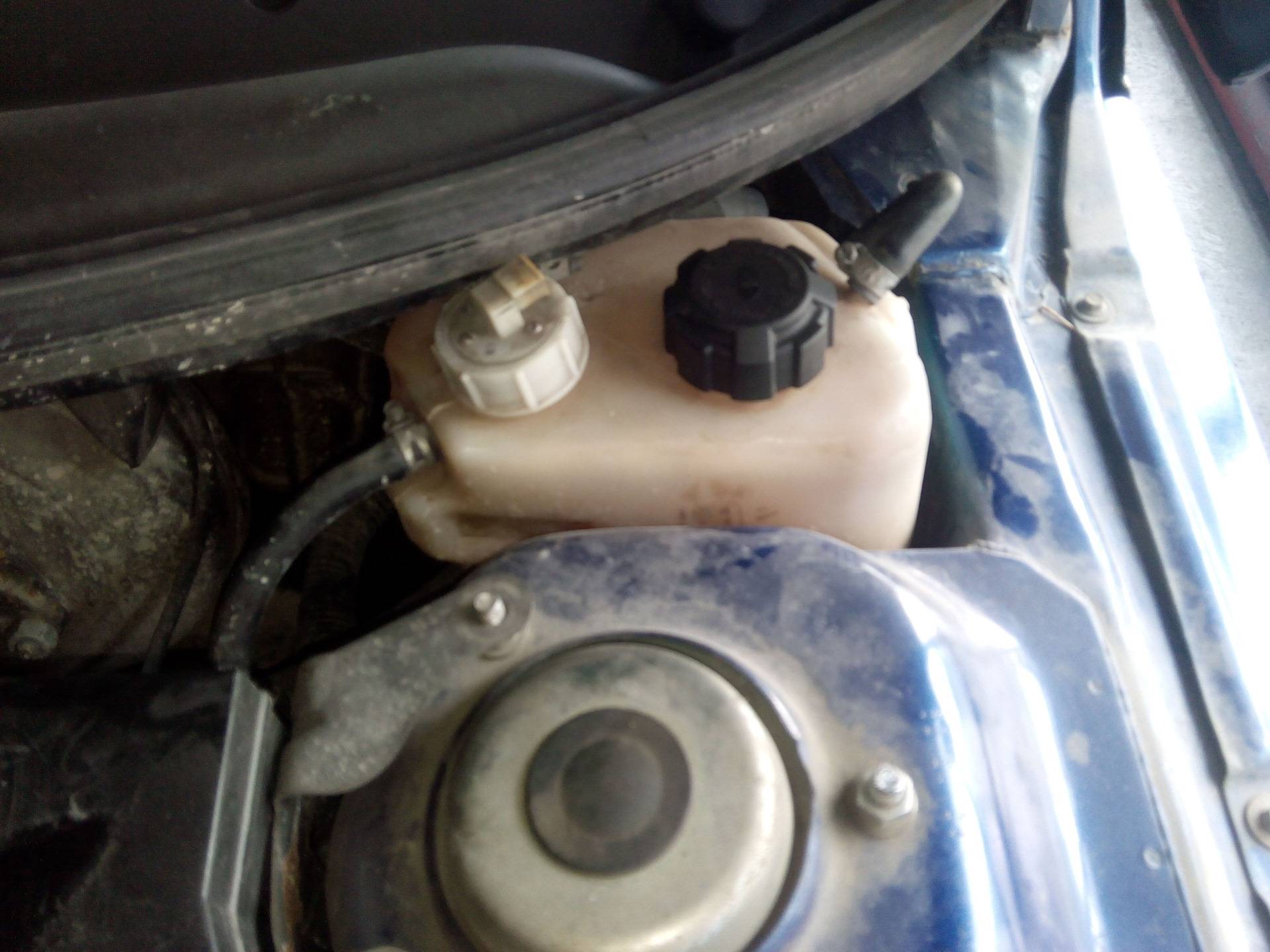

На некоторых модификациях встречается резервуар с двумя штуцерами и присоединительными патрубками — большой идёт от термостата, а малый — от главного радиатора, подключение к печке отсутствует.

Каждый из шлангов выполняет отдельную функцию. Толстый патрубок служит для расширения охлаждающей жидкости и заполнения системы во процессе заливки тосола через горловину бачка. Две тонких трубки предназначены для отвода в резервуар пароводяной смеси из печки и основного радиатора при нагреве до максимально допустимой температуры антифриза 95 °С.

Расширительный бак (поз. 1) находится в наивысшей точке системы охлаждения на одном уровне с дроссельной заслонкой

Заменять или ремонтировать?

Если необходима замена элементов — крышки или поплавка — то только в таком случае допускается ремонт. Но когда ёмкость не имеет герметичности, можно установить только новый бачок, так как его ремонт закончится неприятными последствиями.

В продаже есть два типа бачков:

• расширительный бак ваз 2110 старого образца с двумя горловинами (на старых образцах есть вторая горловина, которая позволяет установить датчик уровня тосола);
• бак нового образца с одной горловиной (на ёмкости данного типа датчик уровня тосола не предусмотрен).

Если у датчика в вашем автомобиле находится в расширительной части, то нужно выбрать изделие старого образца. Следовательно, для моделей без датчика — новый резервуар.

Чтобы поставить или заменить расширительный бачок, не требуется специальной квалификации, навыков и т.д. Прежде чем купить новый бачок, обязательно проверьте, оригинальный ли это Оригинал продержится дольше всего, поэтому будьте внимательны.

Если проблема возникла с крышкой, то подойдёт крышка от бака ВАЗ 2199. По их испытаниям множеством водителей можно судить, что крышки такого типа сравнительно лучше, при этом они идеально подходят под резьбу.

Неисправности системы охлаждения и способы их устранения

Неполадок системы охлаждения может быть достаточно много. Связано это в большинстве случаев не столько с надёжностью СОД, сколько с низким качеством комплектующих. Типичные неисправности бывают следующие:

• низкий уровень ОЖ в бачке из-за нарушенной герметичности соединений шлангов, повреждения бачка;
• отсутствие давления в системе, вызванное вышедшим из строя водяным насосом;
• перегрев жидкости из-за неработающего в нормальном режиме электровентилятора – неисправны электровентилятор, реле, датчик температуры;
• выход из строя термостата – определить эту неисправность можно по двум признакам: либо ОЖ циркулирует только по большому кругу, либо только по малому, в результате двигатель не нагревается или перегревается.

Рекомендуется регулярно пользоваться режимом самодиагностики для своевременного выявления отклонений в температурном режиме и следить за уровнем охлаждающей жидкости в расширительном бачке.

Утечка антифриза

Сначала следует проверить уровень ОЖ в расширительном бачке. Если он низкий, нужно осмотреть подкапотное пространство на предмет наличия подтёков. Обычно причина их появления в слабом соединении хомутов, повреждении радиатора или радиатора печки. Во всех случаях потребуется замена элементов.

Циркуляция тосола в системе

Чтобы проверить наличие давления в системе, следует открыть крышку расширительного бачка и посмотреть, как внутрь поступает тосол. Плохая циркуляция может стать следствием загрязнения СОД, в этом случае потребуется ее промывка. Другая причина заключается в выходе из строя помпы, но в этом случае гарантированно будет оборван ремень ГРМ, и последует дорогостоящий ремонт загнутых клапанов.

Двигатель перегревается

Причиной в большинстве случаев становится неисправный термостат. Для проверки нужно потрогать рукой нижний и верхний патрубки радиатора. Если верхний при рабочей температуре двигателя будет горячий, а нижний остаётся холодным, значит, термостат заклинил в закрытом положении.

Если он заклинит в открытом виде, двигатель будет долго прогреваться. Летом это не страшно, а зимой принесет массу неудобств. В обоих случаях термостат подлежит замене. Двигатель может перегреваться, если в системе есть воздушная пробка, или не работает электровентилятор. Также надо проверить радиатор – возможно, его соты забиты грязью.

Замена водяного насоса

Для удобства лучше снять и убрать в сторону адсорбер, не отсоединяя шлангов. Пластиковая накладка сверху на двигателе и защитный кожух привода ГРМ тоже нужно снять. Дальнейший алгоритм действий такой:

1. Домкратом приподнять правую переднюю сторону, тем самым вывесить колесо, в дальнейшем это понадобится для установки меток.
2. Колесо нужно снять, открутить гайку крепления шкива коленчатого вала и снять шкив.
3. Ослабить гайки крепления роликов-натяжителей и снять ремень привода газораспределительного механизма.
4. Вставить подходящий деревянный брусок между шестернями распредвалов, предотвратив их прокручивание.
5. Открутить три крепежных болта, фиксирующих помпу, и снять насос.

Новая помпа устанавливается в обратном порядке, рекомендуется нанести на места соприкосновения с блоком небольшой слой силиконового герметика.

Замена радиатора

Следует сначала слить антифриз из системы, открутив сливную пробку в нижней части радиатора, предварительно подставив подходящую ёмкость. Далее нужно слить охлаждающую жидкость с рубашки блока. Дальнейшая работа проводится следующим образом:

1. Снятие фишки проводов и отключение электровентилятора.
2. Открутить два болта с левой стороны.
3. Открутить две гайки сверху и болт внизу.
4. Теперь можно снять радиатор вместе с электровентилятором, отсоединив предварительно нижний и верхний патрубок.

Новый радиатор устанавливается в обратной последовательности, рекомендуется поменять охлаждающую жидкость.

Замена термостата

Перед заменой термостата следует слить охлаждающую жидкость из радиатора и из блока цилиндров. Теперь нужно ослабить хомуты патрубков, подходящих к термостату и демонтировать его. Новое устройство устанавливается в обратной последовательности, рекомендуется заменить и хомуты.

Все эти работы, а также замена соединительных шлангов или радиатора отопителя могут осуществляться в гаражных условиях. Для этого не обязательно обращаться в автосервис. Замена помпы стоит не менее 800 рублей, термостата – 400-500, радиатора – 300-400. Суммы не такие большие, но и работа несложная. Делать своими руками или воспользоваться услугой СТО – каждый выбирает для себя сам.

Процесс замены бачка ОЖ

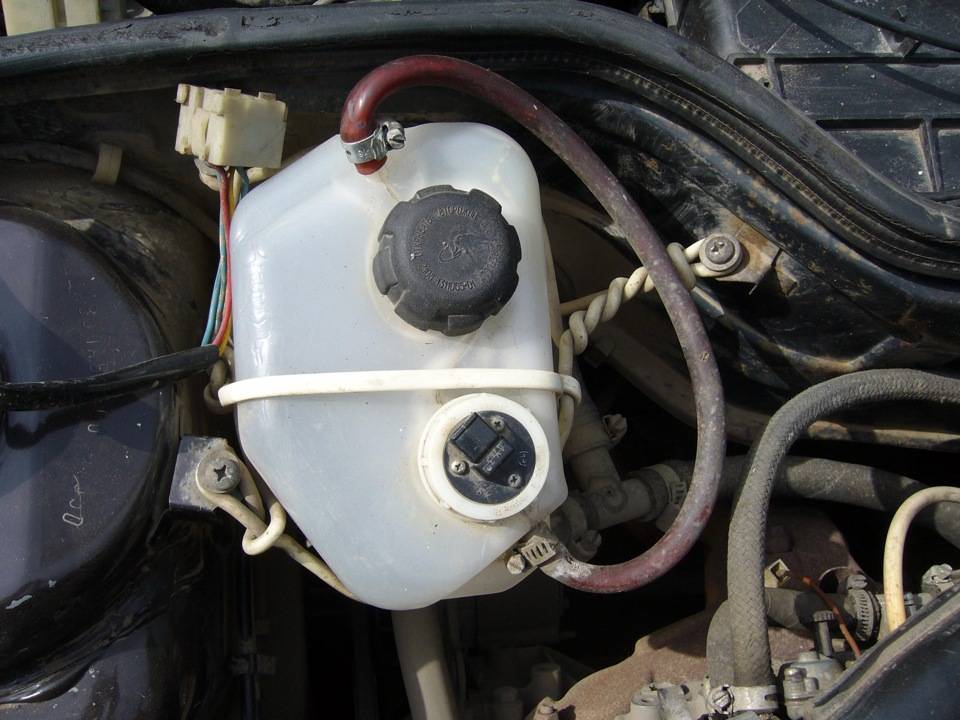

Общий вид расширительного бачка

Расширительный бачок служит не только индикатором количества охлаждающей жидкости в системе, а также при закипании «охлаждайки» через него она и будет выходить. Обычно последняя причина и служит поводом для разгерметизации в системе и появлению трещин.

Для того чтобы совершить замену понадобится определенный инструментарий. Итак, что же понадобится для совершения процесса:

• Ключи на 7 и 10.
• Отвертка.
• Плоскогубцы.
• Новый бачок.
• Наждачная бумага.

Теперь, когда все необходимое собрано, можно приступить непосредственно к самому процессу. Итак, рассмотрим, последовательность действий направленных на замену расширительного бачка:

1. Первым делом необходимо убрать «литьевые» дефекты, которые будут мешать нормальной установке патрубков. После обработки поверхность должна стать гладенькой, а шланги должны легко одеваться.

Зачищенная полость расширительного бачка под патрубок

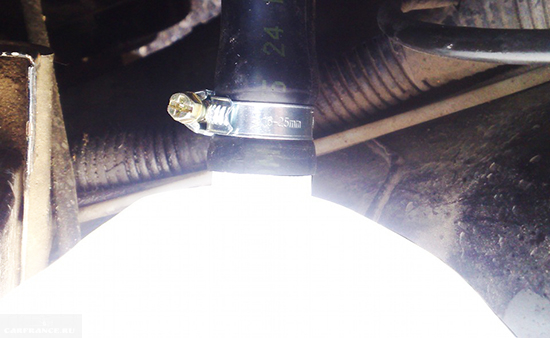

Откручиваем парубок и снимаем его с бачка

Демонтаж расширительного бачка

Подключаем патрубок для вывода испарительных газов

Проводим проверку патрубка ОЖ на герметичность и целостность

Подключаем патрубок и устанавливаем расширительный бачок на место

Выбор

21083-1311014 – оригинальный каталожный номер расширительного бачка для семейства автомобилей ВАЗ-2114. Деталь производится на заводе и не имеет аналогов, но некоторые автолюбители придумывают доработку этого узла или тюнинг.

Замена или ремонт?

Возможно ли вообще отремонтировать бачок? Если его разорвало на кусочки, тогда нет.

Ремонту данный элемент подлежит только в случае выхода из строя комплектующих — поплавка или крышки.

При потере герметичности, вне зависимости от причин, ремонт невозможен. Теоретически можно склеить пластик, сделать заплатки, но ни к чему хорошему подобная экономия не приведет.

Чтобы заменить крышку, воспользуйтесь запасной частью от модели ВАЗ 2199. Хотя эта модель старше, нежели «десятка», элементы взаимозаменяемые. Плюс по качеству крышка от девятки оказалась лучше, а резьба совпадает идеально.

Просто выкрутите сломанную крышку и вкрутите на ее место новую. Вот и вся суть замены.

Замена

Итак, старый расширительный бак утратил герметичность, а потому его следует демонтировать и поставить на место старой емкости новую.

Чтобы выполнить грамотную замену емкости с охлаждающей жидкостью, вам потребуется определенный набор инструментов и материалов:

• Набор гаечных ключей;
• Отвертки;
• Плоскогубцы;
• Хомуты (старые использовать настоятельно не советуем);
• Наждачная бумага.

Наждачка требуется для того, чтобы обработать входные отверстия нового бака, выполненного из пластика. Это обусловлено их шероховатостью. Если сделать отверстия гладкими, патрубки прочнее и надежнее будет прилегать.

Процесс установки

Инструкция по замене прилагается к каждому новому баку. Так что с этим проблем возникнуть не должно. Опишем основные моменты.

1. Если автомобиль только заехал в гараж, обязательно подождите некоторое время, чтобы двигатель остыл. Снимая емкость на горячем двигателе, жидкость охлаждения будет очень горячей. Последствия предсказать не сложно.
2. Откройте крышку на радиаторе автомобиля. Это позволит сбросить избыточное давление из системы охлаждения.
3. Снизу радиатора демонтируется другая крышка, которая позволит вам слить ОЖ. Это не всегда нужно делать. К примеру, если жидкость охлаждения менялась совсем недавно, просто пережмите патрубки бачка, чтобы не пришлось сливать и заливать обратно ОЖ.
4. Отключите разъем датчика уровня ОЖ.
5. Ослабьте крепление хомутов, чтобы снять пароотводящий патрубок.
6. Ослабьте хомут на заправочном шланге и отсоедините его.
7. Отсоедините резиновый крепежный ремень бака, что позволит демонтировать емкость.
8. Выполните сборку узла в обратной последовательности, но теперь уже с новым бачком.
9. Если после замены бака крышка начала нормально сбрасывать избыточное давление, но на приборной панели все равно загорается лампа низкого уровня ОЖ, попробуйте заменить датчик уровня ОЖ. Он находится в самом бачке, его можно приобрести отдельно.
10. Устанавливается датчик путем отсоединения фишки на крышке и вкручивания на его место нового. Вот и все.

Если вы выбрали бачок от Приоры, тогда придется снять шумоизоляцию капота и вырезать небольшой ее участок на уровне верхней части бачка. Это обусловлено несколько отличной от стандартного бачка формой.

Как видите, работа не сложная, никаких проблем возникать не должно. Здесь главное грамотно выбрать новый расширительный бак, и, согласно инструкции, установить его на место вышедшего из строя компонента.

Автомобиль: ВАЗ-2110. Спрашивает: Олег Парамонов . Суть вопроса: почему трескается расширительный бачок на ВАЗ-2110?

Всем привет! Столкнулся с проблемой, трескается уже второй бачок охлаждающей жидкости на ВАЗ-2110. Я так разорюсь. Почему он трескается и что делать? Неужели до сих пор запчасти идут с браком?

Устройство, принцип работы крышки бачка

Как я уже указывал сверху, задача крышки удерживать давление до определенного предела. Становится понятно, что она должна потно прилегать к бачку и не давать давлению стравливаться, до определенного предела – в 1,1 – 1,5 атмосфер.

Крышка сама практически ничего не держит, она нужна только для прижатия клапана высокого – низкого давления, который погружается в горловину расширительного бачка.

Как правило, на корпусе клапана стоят одна — две герметизирующих прокладки, которые и выполняют роль, своеобразных сальников. Во многих иномарках клапан один, он же и впускной и выпускной, то есть может стравливать и нагнетать давление.

Стоит отметить на многих отечественных ВАЗ, крышка устроена по-другому, здесь стоят физически два клапана, один как вы догадались работает только для стравливания давления, другой чтобы его нагнетать (нормализировать) до нормального.

Эти клапана получили названия:

• Предохранительный – от высоких показателей
• Вакуумный – от низких значений

Но пока давление в системе нормальное и тот и другой закрыты – не работают, это норма! Однако зачастую происходит поломка крышки, определить простому автомобилисту (причем начинающему очень сложно), хотя это влечет за собой достаточно дорогостоящие поломки. Сейчас пару слов о признаках, такой не исправности.

Выявляем неисправность крышки

Заметив, что в вашем ВАЗ-2110 расширительный бачок кипит при нормальной температуре двигателя, проверьте первым делом крышку. Сделать это можно при помощи автомобильного компрессора с манометром.

Сначала отсоединяем от бачка один из верхних тонких шлангов. Его конец наглухо перекрываем путем перегиба. Это необходимо для того, чтобы охлаждающая жидкость не вытекла, когда мы будем создавать давление в бачке. К освободившемуся штуцеру подключаем шланг от насоса и начинаем качать. Крышка при этом должна быть плотно закручена. При достижении давления 1,1 кгс/см2 прислушиваемся к пробке. Она должна начинать шипеть, что свидетельствует о ее работоспособности. Если при достижении давлением показателя 1,8 кгс/см2 крышка не начала стравливать воздух, можете смело ее выбрасывать. В противном случае бачок лопнет в ближайшее время.

В случае если крышка, наоборот, начала пропускать воздух раньше положенного, выбросите ее. Если в вашем ВАЗ-2110 расширительный бачок кипит, она тому причина.

Особенности конструкции системы охлаждения двигателя LADA Priora

Система охлаждения двигателя ЛАДА Приора жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Конструкция системы охлаждения ЛАДА Приора

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка выполнены два патрубка для подсоединения пароотводящих шлангов радиатора системы охлаждения и радиатора отопителя, в нижней части — патрубок для подсоединения наливного шланга системы охлаждения

Насос охлаждающей жидкости — обеспечивает циркуляцию охлаждающей жидкости. Он лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механиз ма. Состоит из корпуса, подшипникового узла с уплотнением, крыльчатки и зубчатого шкива. В корпусе насоса выполнено контрольное отверстие для обнаружения течи жидкости при выходе уплотнения насоса из строя. Насос следует заменять в сборе.

Замечание

Заклинивание шкива насоса при выходе из строя его подшипникового узла или из-за замерзания сильно разбавленной охлаждающей жидкости приведет к обрыву зубчатого ремня привода ГРМ и, как следствие, к дорогостоящему ремонту двигателя.

Жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под катколлектором. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — в корпус термостата.

Система охлаждения состоит из двух так называемых кругов циркуляции:

1. Малый круг не включает в себя радиатор двигателя, и жидкость омывает только блок цилиндров и головку блока цилиндров, а также протекает через канал дроссельного узла и радиатор отопителя.
2. При движении по большому кругу охлаждающая жидкость проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. Управляет направлением потока жидкости в системе охлаждения двигателя термостат.

Термостат. Два клапана термостата — основной и байпасный — перераспределяют потоки жидкости в системе охлаждения. Температуру открытия и закрытия термостата Вы найдете ниже.

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Основания трубок соединены с бачками через резиновые прокладки. Жидкость подается через верхний патрубок, а отводится через нижний. Над впускным патрубком расположен тонкий патрубок пароотводящего шланга. В нижней части правого бачка находится сливная пробка. К радиатору крепится пластмассовый кожух с электрическим вентилятором.

Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера системы управления двигателем. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик указателя температуры в комбинации приборов.
