Провалилось сцепление: причины и ремонт

Провалилась педаль сцепления ВАЗ — причины и варианты решения проблемы

Всем привет. Сегодняшняя статья будет посвящена сцеплению, точнее его неисправности. Мы поговорим о том, почему проваливается педаль сцепления, о причинах, по которым это происходит, а также как это исправить.

Неприятность поломки сцепления заключается в том, что переключение передач становится невозможным, а значит и о передвижении на таком авто не может быть и речи. Первый вопрос, который возникает в голове это: «Как доехать до СТО, когда провалилась педаль сцепления»?

Прежде всего кое, что уясним. Если кто не в курсе, то на ВАЗ от 2101 до 2107 — сцепление гидравлическое, у «8, 9, и 10», а также «Калин» и т. д сцепление «тросиковое».

Провалилась педаль сцепления: причины поломки

1. Нарушение правил эксплуатации, «езда на сцеплении» и т. д.
2. Естественный износ деталей (обрыв или повреждение тросика, поломка пружины, которая возвращает педаль).
3. Воздух в гидроприводе.
4. Неисправность выжимной вилки.
5. Проблемы с ГТЦ.
6. Неисправность ведомого диска.

Если с первым и вторым пунктом все более-менее понятно, то с остальными все немного сложнее.

Трос может оборваться или «взлохматиться», не позволяя педали нормально двигаться. Как правило слабым местом является область наконечника в точке соединения. Решается этот вопрос путем полной замены тросика, работа не сложная и ее вполне можно выполнить в домашних условиях.

Если педаль сцепления провалилась по вине поломанной пружины, то решение, в принципе, аналогичное, пружину следует заменить. Происходит это по той причине, что во время эксплуатации довольно часто пружина не выдерживает интенсивных нагрузок. В результате педаль сцепления проваливается или, проще говоря, не возвращается в верхнее положение.

Также встречается ситуация, когда пружина просто соскакивает, но при этом остается исправной. Решение ситуации в данном случае намного проще, пружина ставится на место, после этого можно продолжить движение.

Воздух в гидравлическом приводе — проблема характерная для ВАзов от первого до седьмого поколения. Данная поломка решается путем прокачивания всей системы. В процессе ремонта также необходимо установить источник подсоса воздуха. Уехать своим ходом в данном случае вряд ли удастся, лучше будет если вы воспользуйтесь услугами эвакуатора.

Выжимная вилка также подвержена поломкам. Она установлена на КПП, и отличается непродолжительностью службы

Во время замены вилки рекомендую обратить внимание на состояние диска сцепления, возможно и он нуждается в замене

Неисправности в работе ГТЦ. Если в процессе эксплуатации какой-то из цилиндров «пробивает», или работает неэффективно, на нем западает или рвется манжет — это не всегда означает ремонт. Нередко после нескольких нажатий манжет может вернуться в свое положение. Если этого не произошло, скорее всего, придется разбирать механизм и менять неисправные детали.

Если провалилась педаль сцепления ВАЗ, поломка может также быть связана с неисправностью ведомого диска. Проявляется это следующим образом — педаль становится очень мягкой и податливой. Причина может заключаться в деформации узла, мех. повреждении или связана с утечкой жидкости.

Как доехать до ближайшего СТО или домой, если педаль сцепления провалилась?

Задача хоть и непростая, но все же вполне реальная. Здесь главное — тронуться и не убирать ногу с «газа», поддерживая скорость движения на первой передаче.

Действовать нужно следующим образом

Прогреваем двигатель, включаем «аварийку», затем включаем первую скорость, и поворачиваем ключ в замке зажигания. Когда мотор начнет «схватывать», даем газку и начинаем двигаться. При правильном подходе машина не заглохнет, и вы сможете тронуться с места и не спеша добраться до пункта назначения. Не пытайтесь переключить скорость без сцепления — это, безусловно, возможно, существует определенная техника, однако без должного умения вы, скорее всего, заглохнете или навредите своей КПП.

Провалилась педаль сцепления: что делать в такой ситуации?

Всем известно, что связана жизнь автолюбителя с постоянным напряжением. Кроме динамики дорожного движения, не дающей водителю расслабиться в принципе, еще существуют и неприятные ситуации, которые связаны с неожиданным выходом автомобиля (к примеру Ниссан Террано 2014 ) из строя. Именно вдали от дома, именно в потоке, именно во время движения.

Относятся к таким неприятностям стандартные: пропало сцепление, и отказали тормоза. На форумах автомобилистов практически всех моделей и марок самым частым вопросом является такой, — провалилась педаль сцепления, что делать…

Существует, безусловно, множество причин для отказа сцепления. Стоит постараться рассмотреть некоторый перечень причин, который приводит к тому, что не возвращается педаль сцепления.

Причины провала педали сцепления в автомобиле

Стоит рассмотреть причины и способы избавления от них в стационарных условиях. То ли самостоятельный ремонт сцепления в гараже, то ли на станции технического обслуживания. Такие операции как ремонт или замена ГЦС либо РЦС – это вполне допустимые мероприятия в гаражных условиях, при наличии ремонтного комплекта для рабочего или главного цилиндра сцепления.

По каким причинам не возвращается педаль сцепления («проваливается» педаль сцепления).

— Разрыв тросика сцепления в месте, где заделан наконечник. Данную неисправность вряд ли получится устранить на месте, хотя некоторые деятели советуют с собой возить запасной тросик для замены неисправного. Но ведь проблематично постоянно с собой возить каждую деталь и запчасть;

— Лопнула либо слетела возвратная пружина. Если слетела пружина, то е можно возвратить на прежнее место. В случае если пружина лопнула, то, как и в ситуации с тросиком, либо своим ходом до гаража или СТО, либо на «буксире». Как продолжать движение без сцепления? Подробнее об этом ниже;

— Попал воздух в систему гидропривода. Может помочь в этом случае лишь прокачка сцепления, что бы удалить воздух;

— провалилась педаль сцепления, но его удается кратковременно включить, лишь очень резко нажав на педаль, всему виной главный цилиндр сцепления: износ или дефект манжеты ГЦС, дефекты зеркала. Решается проблема сменой основного цилиндра сцепления;

— поломка вилки включения сцепления. Ответ в этом случае понятен – необходимо заменить вилку включения сцепления.

Как доехать до сервиса (СТО), если пропало сцепление.

Все таки это произошло – провалилась педаль сцепления и назад не возвращается. Даже с помощью ноги все равно не получается ее возвратить. Интенсивное движение, середина дня и задачей является добраться до гаража, автосервиса, либо как минимум самой ближней автостоянки.

В случае если исчезло сцепление, то существует три варианта событий: добраться самостоятельно, вызвать эвакуатор либо попросить кого-нибудь что бы дотянули на буксире .

Возникает вопрос, как добраться до места назначения, если пропало сцепление. Это непросто, но вполне возможно. Есть несколько советов, которые проверены автолюбителями на практике.

Рычаг переключения передач ставится на первую передачу.

Поворачивается ключ зажигания и нажимается педаль газа одновременно с запуском двигателя, что бы не заглох автомобиль Ниссан Кашкай 2014 года. Начинается движение.

Во время движения не стоит пытаться переключаться на вторую передачу, так как новая коробка передач обойдется дороже вызова эвакуатора.

Таким же образом в принципе можно движение начинать и со второй передачи

Но и в этом и в ином случае стоит обратить внимание на некоторые важные нюансы:. В то время когда педаль провалилась и сцепление пропало, стоит постараться остановить автомобиль либо на прямом участке, либо на уклоне (спуске)

Но ни в коем случае не в гору. Стоит остановиться на подъеме, не сработает способ движения без сцепления

В то время когда педаль провалилась и сцепление пропало, стоит постараться остановить автомобиль либо на прямом участке, либо на уклоне (спуске). Но ни в коем случае не в гору. Стоит остановиться на подъеме, не сработает способ движения без сцепления.

Перед началом движения требуется прогрев двигателя.

Важно! Не стоит забывать о том, что придется двигаться на первой, либо максимум на второй передаче. Именно поэтому перед тем как начинать движение необходимо тщательно продумать маршрут: сколько на пути окажется перекрестков, светофоров, в какой последовательности и куда потребуется поворачивать и прочее

Стоит по возможности проложить маршрут до места назначения, так что бы двигаться все время по главной дороге (что бы не приходилось уступать дорогу).

Неожиданные поломки в пути

Все вы знаете, что дорога является для водителя реальным испытанием. А если в придачу ко всему этому случается какая-либо поломка автомобиля, то человек испытывает еще больший стресс. В этой статье хотелось бы поговорить про сцепление автомобиля, которое может не выдержать поездок в городском цикле. Порой случается, что проваливается педаль. Конечно, можно начать беспокоиться. Но нужно выяснить настоящие причины этого поведения, после чего сделать вывод, что эта поломка не является очень серьезной, в пути ее можно исправить, добраться до ближайшего сервиса или же до своего дома. Если вдруг запала педаль сцепления, не стоит отчаиваться, решить эту проблему не сложно.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

• воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
• деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
• неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
• выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Заключение.

Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

На этом у меня сегодня все.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника. Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления

Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

• воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
• деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
• неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
• выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

Неполадки в работе электронного привода:

• Датчик вышел из строя
• Неисправность электромотора
• Цепь замкнулась, произошел ее разрыв.

Признаки неисправности выжимного подшипника

Диагностика потребуется в том случае, если при постепенном переключении сцепления нет никаких настораживающих звуков, но при его вжимании слышен шум и стук. Цепь привода, вероятно, сломана, если возникают трудности с переключением передач.

Неисправен ли выжимной подшипник или дело в другом? Речь идет о поломке именно подшипника, если во время выжимания педали водитель слышит нехарактерные звуки

Стоит обратить внимание, что «визжащий» звук означает, что требуется немедленная замена подшипника. В противном случае, его может заклинить во время езды

Чаще всего подобные поломки происходят, если у транспортного средства пробег больше 100км (в среднем 120-140).

Выжимной подшипник

Диагностика неисправностей

Вопрос проверки сцепления на автомобиле следует рассматривать более детально, учитывая некоторые особенности.

При нажатии на педаль (как резком, так и плавном) сцепление проскальзывает

При возникновении этой проблемы стоит обращать внимание на диски: они вращаются с разной угловой скоростью, находясь с двигателем в общей цепи. Следствие этого: износ дисков, как результат сильного перегревания, автомобиль разгоняется медленнее

Подобная ситуация возникает, если загрязняются или изнашиваются диски.

Появилась вибрация в салоне. Ключ проблемы – маховик. Эту деталь требуется заменить. Возможна также необходимость замены втулок и пружин.

Слышится посторонний шум (треск, жужжание, стук и др.). Это может указывать на огромный перечень проблем от износа подшипника (или втулок), вплоть до неправильной установки фрикционного диска.

Ход педали нарушен, она тяжело нажимается и возвращается в исходное положение. Загвоздка либо в протекающей гидравлической системе, либо в неотрегулированной, либо отрегулированной, но неверно механической связи.

Сгорело сцепление или нет? Помогут отличить следующие признаки:

• Появился едкий запах гари. Если он появился в салоне, то, определенно, сцепление уже сгорело.
• Автомобиль тяжело стартует. Вероятна ситуация, когда машина не движется с места, даже если вжать педаль в пол. Происходит это потому, что диск отошел и не способен передавать двигателю крутящий момент.
• Машина едет рывками. Это продолжается до тех пор, пока автомобиль не наберет скорость.
• Чрезмерно свободный ход педали.

Отметим, что перечислены лишь первичные признаки сгоревшего сцепления, окончательное заключение можно дать только после разборки механизма (полной или частичной).

Вибрация педали сцепления при нажатии

Вибрация педали сцепления при легком нажатии может возникать не только при большом сроке эксплуатации авто, но и после того, как комплект сцепления либо его отдельные элементы были заменены на новые.

1. Вибрация появилась во время эксплуатации.

Вибрация педали сцепления при нажатии может быть вызвана:

• износом корзины;
• выходом из строя ведомого диска;
• нарушениями в работе выжимного подшипника;
• износом направляющего подшипника;
• выходом из строя вилки сцепления;
• биением маховика;
• повышенным люфтом коленчатого вала.

Остановимся на перечисленных причинах подробнее.

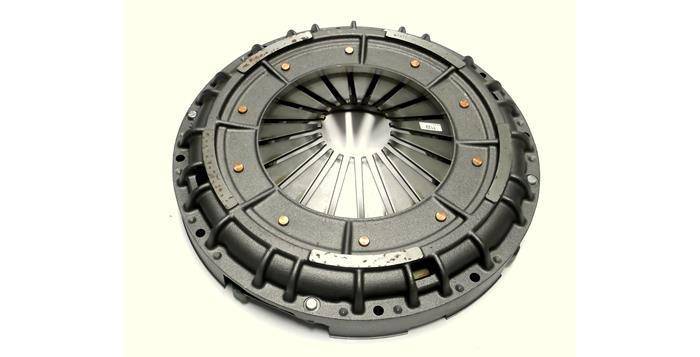

Неисправности корзины механизма могут заключаться в:

• повышенном биении (более 0,1 мм) – в этом случае корзина нуждается в замене;
• усталости лепестковой пружины;
• ослаблении крепления пластин «пятака», отсоединении их от самой корзины;
• сильном износе концевой части лепестков.

Неполадки ведомого диска заключаются в:

• износе или поломке пружин диска;
• ослаблении ступицы;
• снижении толщины накладок.

Неисправности выжимного подшипника заключаются в:

• сильной изношенности;
• поломке или утрате прижимных фиксаторов;
• заеданий на направляющих.

Поломка направляющей подшипника может быть вызвана:

трещиной на подшипнике.

Неисправности вилки механизма заключаются в:

• износе лапок;
• трещинах вилки;
• выходе пружины подшипника из фиксаторов.

Неполадки маховика заключаются в:

• биении более 0,1 мм;
• износе контактирующей с диском поверхности.

Неисправности коленчатого вала заключаются в:

осевом люфте вала более 0,15мм.

2. Вибрация после замены сцепления.

Вибрация педали сцепления при нажатии после замены сцепления или его частей свидетельствует об:

• использовании некачественных запчастей;
• непрофессиональной работе по их установке.

При появлении вибрации при нажатии на педаль необходимо незамедлительно обратиться в сервис для выявления причины и устранения неисправности, поскольку эксплуатация авто требованиям безопасности в этом случае не отвечает.

Сцепление на иностранных авто

Что касается иномарок, то у них тоже возникает такая неисправность как провал педали сцепления.

И хотя сцепление у зарубежных автомобилей может быть конструктивно сложнее, чем у наших отечественных, все же механизмы привода сцепления у всех машин в большой степени идентичны.

Так, на Ауди А4, а также на его предшественнике Ауди-80, привод сцепления – гидравлический, то есть работает он также, как и на отечественном ВАЗ-2105.

Конструкция тоже подразумевает наличие двух цилиндров – главного и рабочего, а также трубопроводов.

И если на Ауди провалилась педаль сцепления, причины, которые привели к этому, а также их поиск описаны выше.

Гидравлический привод сцепления используется и на Форд Фокус. Но его конструкция значительно сложнее того же ВАЗ-2107.

А все потому, что рабочий цилиндр идет в сборе с выжимным подшипником, а не взаимодействует с ним посредством вилки.

С одной стороны, такая конструкция несколько надежнее, поскольку в конструкции исключены некоторые элементы. Но и выявление причины провала педали – сложнее из-за невозможности проверить работоспособность рабочего цилиндра без его снятия с авто.

Примерно такую же конструкцию, как Форд Фокус имеет и другая иномарка – Опель Астра.

Поэтому в дорожных условиях у этих авто можно только проверить соединительные элементы от педали к главному цилиндру сцепления и трубопроводы между цилиндрами.

Дальнейшее выявление неисправности возможно только на СТО или в гаражных условиях.

В итоге можно сказать, что провал педали сцепления – неисправность неприятная, но зачастую продолжить движение на авто при такой поломке возможно.

А все потому, что хоть и провалилась педаль сцепления и не возвращается обратно, передача крутящего момента от мотора к КПП будет производиться, поскольку сцепление при такой неисправности будет постоянно включено, не работает лишь привод.

Чтобы продолжить движение, достаточно при неработающем моторе включить первую передачу, если сразу включить ее не удалось, значит, зубья шестерен КПП не совпадают.

Чтобы они совпали, можно прокрутить немного коленвал стартером, а затем снова попытаться включить первую передачу.

Сейчас все КПП авто оснащены синхронизаторами, что позволяет даже без сцепления производить переключение передач.

Так, после начала движения на первой передаче можно перейти на вторую, но для этого нужно сбросить обороты коленвала до уровня холостых.

Нужно это для максимально возможного выравнивания оборотов двигателя с оборотами валов КПП.

Так можно переключаться до самой высокой передачи, но при данной неисправности не желательно переходить выше третьей.

Переключение на нижнюю передачу производиться тоже после сброса оборотов двигателя.

При движении без работающего сцепления нужно заранее продумать маршрут, чтобы по максимуму исключить возможные остановки, поскольку для каждого старта нужно будет глушить авто и начинать движение на стартере с включенной передачей.

А это не лучшим образом скажется на долговечности работы стартера, поскольку на длительную работу с такими нагрузками он не рассчитан.

Сцепление – это наиболее слабое звено трансмиссии, поэтому оно достаточно часто выходит из строя. В частности, автовладельцы нередко сталкиваются с ситуацией, когда педаль сцепления после нажатия не возвращается в исходное положение. Поэтому предлагаем ознакомиться со всеми возможными причинами такой неисправности и способами ее устранения.

Усовершенствование узла

Для того, чтобы прокачать систему сцепления, придется полностью убрать все старые детали узла. Заводская конструкция сама по себе ненадежна, поэтому не стоит надеяться, что замена 1-2 элементов что-то изменит. Если не хотите долго возиться с ремонтом Газели, то замените все и сразу.

Экспериментировать не рекомендуется. Провести замену лучше всего в проверенном автосервисе. О качестве услуг в сервисе стоит узнать заранее, поскольку если что-то смонтируют не так, придется переделывать. Самостоятельно можно установить компоненты и весь узел, но для этого понадобится эстакада или несколько домкратов, которые есть не у каждого водителя.

Схема привода подключения сцепления Газели

Для каждой модели ГАЗели потребуется подбирать определенный тип деталей, поиски которых могут занять время. Конструкции узла у разных моделей незначительно, но отличаются, поэтому универсального варианта здесь нет.

Причины неисправности сцепления

Чаще всего автолюбители сталкиваются с неисправностью, когда сцепление пробуксовывает или недовыжимается. Причинами пробуксовки могут быть следующие факторы:

• Естественный износ ведущего и/или ведомого дисков. Такая ситуация возникает при длительном пробеге автомобиля даже в условиях нормальной эксплуатации узла сцепления. В частности, имеется сильный износ фрикционных накладок ведомого диска, а также износ рабочих поверхностей корзины и маховика.
• «Сжигание» сцепления. «Сжечь» сцепление можно, например, частыми резкими стартами с «педалью в пол». Аналогично это может произойти при длительных перегрузках машины и двигателя. Например, при длительной езде с большим грузом и/или в гору. Еще одна ситуация — частая езда «в раскачку» по бездорожью или по снежным сугробам.«Поджечь» сцепление можно и в случае, если в процессе езды не отжимать его педаль до конца, пытаясь таким образом избежать резких рывков и дерганий. На самом деле так делать нельзя.
• Проблемы с выжимным подшипником. В этом случае он будет значительно изнашивать («грызть») нажимные лепестки корзины.
• Вибрации машины во время трогания ее с места (изредка и во время переключения скоростей между собой) возникают из-за ослабленных демпферных пружин ведомого диска сцепления. Другой вариант — расслоение (коробление) фрикционных накладок. В свою очередь причинами выхода из строя указанных элементов может быть грубое обращение со сцеплением. Например, частые старты с пробуксовкой, езда с перегруженным прицепом и/или в гору, длительная езда в натяг в условиях бездорожья.

Перечисленные выше причины являются типовыми и наиболее распространенными. Однако есть и так называемые «экзотические» причины, которые встречаются не часто, но могут доставить много неприятностей автовладельцам по части их локализации.

• В большинстве случаев в сцеплении изнашивается ведомый диск, именно поэтому его меняют чаще. Однако при пробуксовывании сцепления необходимо диагностировать также состояние корзины сцепления и маховика. Со временем они тоже выходят из строя.
• При частых перегревах корзина сцепления утрачивает свои фрикционные свойства. Внешне такая корзина выглядит слегка посиневшей (на рабочей поверхности диска). Поэтому это косвенный признак того, что сцепление либо уже работает не на 100%, либо скоро частично выйдет из строя.
• Сцепление частично может выйти из строя из-за того, что на его диск попало моторное масло, вытекшее из-под заднего сальника коленчатого вала. Поэтому если мотор имеет течь моторного масла, то поломку нужно диагностировать и ремонтировать как можно быстрее, поскольку это может также сказаться на работе сцепление. Попадая на его диск, оно, во-первых, способствует проскальзыванию сцепления, а во-вторых, может там подгорать.
• Механическая поломка ведомого диска сцепления. Она может проявится при попытке отпустить сцепление в движении даже на нейтральной скорости. Из коробки передач появляются очень неприятные звуки, а передача не отключается. Проблема заключается в том, что иногда диск рассыпается в своей центральной части (где расположены шлицы). Естественно, что в таком случае переключение скоростей невозможно. Возникнуть подобная ситуация может при значительной и долговременной нагрузке на сцепление (например, буксировка очень тяжелого прицепа, долгая езда с пробуксовкой и подобных частых больших нагрузках).

Какие еще встречаются неисправности сцепления автомобиля

Если в процессе включения передачи в автомобиле наблюдается вибрация, вероятно, имеет место одна из следующих причин:

• плохо закрепленные двигатель и КПП;
• износ шлицев на первичном валу коробки передач;
• износ маховика, нажимного диска либо диафрагменной пружины;
• коробление накладки;
• расшатывание заклепок на накладках;
• заедание ступица ведомого диска на шлицах первичного вала либо потеря упругости пружин на ведомом диске.

Неисправность может быть также обусловлена неодинаково отрегулированными рычагами нажимного диска. Кроме того, трансмиссия автомобиля часто вибрирует по причине неверно установленного свободного хода педали, поврежденного ведомого диска либо усталости пружин этого диска. Наконец, вибрация в трансмиссии зачастую происходит из-за сильного износа или выхода из строя демпфера ведомого диска.

Если при выключении сцепления в нем возрастает шум, это чаще всего говорит об износе или поломке выжимного подшипника. Неисправность также вызывается значительным усталостным износом переднего подшипника первичного вала коробки передач. Кроме того, могут повредиться штифты диафрагмы выжимного подшипника, и это также создает шум.

При включении механизма повышенный уровень шума свидетельствует о пониженной упругости или поломке демпферных пружин либо о выходе из строя пластин, соединяющих нажимной диск с кожухом. Оттяжная пружина на вилке выключения может в процессе эксплуатации также потерять упругость или соскочить, чем в том числе обуславливается повышение шума.

Когда при выключении зажигания педаль сцепления остается прижатой к полу, скорее всего, имеет место заедание привода или выжимного подшипника. Если нажимаемая педаль начинает скрипеть при выключенном двигателе, втулка оси этой педали изношена либо не смазана.

Если же выключить сцепление можно только при резком нажатии на педаль, а при плавном нажатии педаль сразу утапливается в пол, не задействуя механизм, тут стоит говорить об одной из нескольких причин неисправности:

• износ или сильное загрязнение зеркал главного цилиндра;
• значительный износ манжеты на поршне главного цилиндра;
• при гидравлическом приводе выключения недостаточный уровень рабочей жидкости в бачке главного цилиндра;
• недостаточная герметичность в соединении трубки с главным и рабочим цилиндрами и, как следствие, подтекание рабочей жидкости.

Если переключение передач сопровождается рывками автомобиля, скорее всего, заедают ступица ведомого диска или привод выключения сцепления, замаслились фрикционные накладки ведомого диска или загрязнились маховик с нажимным диском. Причина может быть и в чрезмерном износе фрикционных накладок, а также в их расшатанных заклепках.

Сведем признаки неисправности сцепления автомобиля в единую таблицу.

Признаки	Неисправности
сцепление не полностью выключается (его «ведет»)	ведомый диск деформирован; шлицы на ведомом диске изношены; повреждена или изношена накладка ведомого диска; ослабилась или вышла из строя диафрагменная пружина; рабочий цилиндр неисправен; гидравлический привод засорился; нарушена герметичность гидропривода; трос механического привода поврежден, удлинился или заедает; рычажная система неисправна.
наблюдаются рывки во время работы	повредились или износились накладки ведомого диска; ведомый диск замаслился; заедает ступица ведомого диска в шлицах; диафрагменная пружина деформировалась; износились или вышли из строя пружины демпфера; деформировался нажимной диск; ослабли опоры двигателя.
узел вибрирует при включении	изношены шлицы на ведомом диске ведомый диск деформировался; ведомый диск замаслился; диафрагменная пружина деформировалась; опоры двигателя ослабли.
при выключении сцепления возникает шум	изношен или поврежден подшипник включения.
